基于QtPy (PySide6) 的PLC-HMI工程实战记录（五）为当前动作画面的信号连接变量

深蓝海拓2026-08-25 14:53

之前在 NowDoForm类中定义了一个信号now_signal

这个信号是一个固定格式的列表，内容固定为：

$\[当前动作的工作状态$ , $限位0，限位1...$ , $\[节点0_0, 节点0_1,...$ , $节点1_0, 节点1_1,...$ ,... $节点n_0, 节点n_1,...$ ]

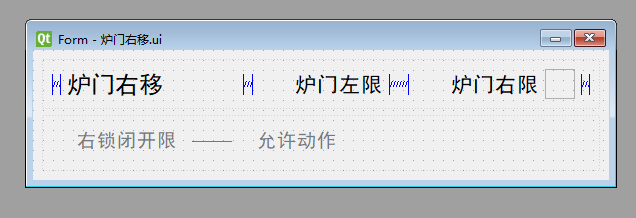

以"炉门右移"画面为例：

当将这个画面的now_signal信号emit( $\[True$ , $False,True$ , $\[True$ ]])，信号值与画面的映射关系如下：

画面就会按照变量的分配更新。

进一步的，把每一个画面的now_signal信号绑定之前定义的PLC变量，就可以实现画面按照变量的的更新自动更新。

以"炉门右移"画面为例：

python 复制代码

# UI管理器
um = UiManager()
# 画面的now_signal信号绑定
um.bond([变量表.Q炉门平移右移.valueChanged, 变量表.限炉门左.valueChanged, 变量表.限炉门右.valueChanged, 变量表.限门锁闭左开.valueChanged],
        lambda :proxy_DoorRight.widget.now_signal.emit([[变量表.Q炉门平移右移],[变量表.限炉门左,变量表.限炉门右],[[变量表.限门锁闭左开]]]))

就可以把变量绑定到画面，当变量发生变化后自动更新画面。

同样的方法，绑定变量到所有的动态画面。
