前言
极物科技致力于智能控制系统及硬件研发，以"极物OS+多协议融合"打破生态壁垒。
一句话概述：本文深入解析 IEC 62386（DALI）国际标准的底层协议原理，展示极物科技对 DALI 总线协议的深入掌握。
本文聚焦于 IEC 62386 DALI 总线协议标准解析，系统阐述 16 位前向帧结构、地址编码机制、标准指令集分类、特殊指令与初始化流程、DT8 双色温扩展协议以及自动重发与应答机制，帮助技术团队深入理解 DALI 总线的工作原理与技术特性。
1. DALI 总线概述
1.1 标准体系
DALI（Digital Addressable Lighting Interface，数字可寻址照明接口）是国际照明控制领域的标准总线协议，由 IEC 62386 系列标准定义，是智能照明领域应用最广泛的国际标准之一。
| 标准编号 | 内容 |
|---|---|
| IEC 62386-101 | 系统一般要求（总线协议、电气特性） |
| IEC 62386-102 | 控制装置一般要求（调光、状态） |
| IEC 62386-201 | DT0-DT5 早期设备类型 |
| IEC 62386-202 | DT6 单色温调光设备类型 |
| IEC 62386-209 | DT8 双色温/颜色控制设备类型 |
| IEC 62386-301 | 输入设备（按键、传感器扩展） |
1.2 总线特性
DALI 总线具有以下核心特性：
- 两线制无极性：DALI+ / DALI- 两根线即可组网，接线无需区分极性
- 低速高稳：通讯速率 1200bps，数据采用曼彻斯特编码
- 拓扑灵活：支持星型、树型、总线型任意拓扑
- 断电保持：灯具地址、分组、场景等配置存储在设备内部
- 双向通信：主机可下发控制指令，也可查询设备状态
2. 16 位前向帧结构
DALI 总线上，主机向灯具发送的指令称为前向帧 ，固定为 16 位，由两部分组成：
| 位域 | 长度 | 说明 |
|---|---|---|
| 地址字节 | 8 位 | 目标设备地址 |
| 命令字节 | 8 位 | 具体操作命令 |
| 地址字节（8 bit） | 命令字节（8 bit） |2.1 地址字节编码
地址字段根据控制目标的不同，分为四种编码格式：
| 地址类型 | 编码格式 | 含义 |
|---|---|---|
| 短地址帧 | 0YAAAAAS |
单灯地址（Y=0 直接寻址/Y=1 间接寻址） |
| 分组地址帧 | 100AAAAS |
分组地址（0~15） |
| 广播帧 | 1111111S |
广播到所有灯具（S=0/1 区分寻址范围） |
| 特殊指令帧 | 1XXXXXXXX |
特殊命令（初始化/寻址/配置） |
2.2 短地址编码规则
短地址在帧内采用左移 1 位方式编码，并保留最低位作为直接/间接寻址标记：
| 短地址 | 帧内编码 | 二进制表达 |
|---|---|---|
| 0 | 0x01 | 0000 0001 |
| 1 | 0x03 | 0000 0011 |
| 5 | 0x0B | 0000 1011 |
| 63 | 0x7F | 0111 1111 |
编码公式：
帧内地址 = 短地址 × 2 + 1
2.3 分组地址编码规则
分组地址同样左移 1 位，但最高两位固定为 10：
| 分组地址 | 帧内编码 | 二进制表达 |
|---|---|---|
| 0 | 0x80 | 1000 0000 |
| 1 | 0x82 | 1000 0010 |
| 8 | 0x90 | 1001 0000 |
| 15 | 0x9E | 1001 1110 |
编码公式：
帧内地址 = 0x80 + 分组地址 × 2
2.4 广播与特殊指令
- 广播地址 ：
0xFE（标准广播）与0xFF（寻址广播）用于一次性控制所有灯具 - 特殊指令地址段 ：
0xA0 ~ 0xFD用于初始化、随机地址搜索、短地址编程等特殊操作
3. 标准指令集分类
IEC 62386 标准将指令分为四大类，各指令码对应特定功能：
3.1 标准控制指令（命令码 0x00~0x1F）
| 命令码 | 功能 | 说明 |
|---|---|---|
| 0x00 | DAPC 直接亮度控制 | 携带 0~254 亮度值 |
| 0x01 | OFF | 关闭灯具 |
| 0x02 | UP | 调亮 |
| 0x03 | DOWN | 调暗 |
| 0x04 | STEP UP | 步进调亮 |
| 0x05 | STEP DOWN | 步进调暗 |
| 0x06 | RECALL MAX LEVEL | 恢复最大亮度 |
| 0x07 | RECALL MIN LEVEL | 恢复最小亮度 |
| 0x08 | STEP DOWN AND OFF | 步进调暗后关闭 |
| 0x09 | ON AND STEP UP | 开启后步进调亮 |
| 0x10~0x1F | GO TO SCENE 0~15 | 调用场景 0~15 |
3.2 配置指令（命令码 0x20~0x81）
配置指令用于修改灯具内部配置参数，包括：
- 亮度限值：最大亮度、最小亮度、系统故障亮度、上电亮度
- 渐变参数：渐变时间、渐变速率
- 场景配置：存储场景值（16 个场景）、场景移除
- 分组配置：加入分组、移出分组（16 个分组）
- 地址管理：短地址存储、写入存储器
3.3 查询指令（命令码 0x90~0xFF）
查询指令用于读取灯具当前状态与配置：
| 命令码范围 | 查询内容 |
|---|---|
| 0x90~0x97 | 状态、控制装置、灯故障、上电状态、限位错误、复位状态、缺失地址、版本号 |
| 0x98~0x9D | DTR 寄存器、设备类型、物理最小亮度、故障状态 |
| 0xA0~0xA5 | 实际亮度、最大/最小/上电/故障亮度、渐变时间/速率 |
| 0xB0~0xBF | 场景亮度值（16 个场景） |
| 0xC0~0xC1 | 分组归属（0-7 / 8-15） |
| 0xC2~0xC4 | 24 位随机地址高/中/低字节 |
| 0xC5 | 存储器内容 |
3.4 特殊指令（命令码 0xA1~0xC7）
特殊指令用于总线初始化与设备寻址：
| 命令码 | 功能 | 说明 |
|---|---|---|
| 0xA1 | TERMINATE | 退出初始化模式 |
| 0xA3 | DATA TRANSFER REGISTER | 写入数据传输寄存器（DTR） |
| 0xA5 | INITIALISE | 进入初始化模式 |
| 0xA7 | RANDOMISE | 生成 24 位随机地址 |
| 0xA9 | COMPARE | 与搜索地址比较并应答 |
| 0xAB | WITHDRAW | 退出随机地址搜索 |
| 0xB1/0xB3/0xB5 | SEARCHADDRH/M/L | 写入 24 位搜索地址 |
| 0xB7 | PROGRAM SHORT ADDRESS | 编程短地址 |
| 0xB9 | VERIFY SHORT ADDRESS | 校验短地址 |
| 0xBB | QUERY SHORT ADDRESS | 查询当前短地址 |
| 0xBD | PHYSICAL SELECTION | 物理选择 |
| 0xC1 | ENABLE DEVICE TYPE | 启用设备类型（DT6/DT8） |
| 0xC3/0xC5 | DATA TRANSFER REGISTER 1/2 | 扩展数据传输寄存器 |
4. 自动重发与应答机制
4.1 自动重发机制
为保证指令可靠到达，DALI 标准对特定指令要求在 100ms 内重复发送：
| 指令类型 | 重发要求 |
|---|---|
| 配置指令（0x20~0x81） | 必须重发一次 |
| 特殊指令 INITIALISE | 必须重发一次 |
| 特殊指令 RANDOMISE | 必须重发一次 |
| 查询指令 | 无需重发 |
这是 DALI 协议区别于多数从机总线的关键特性：对关键配置指令采用主动冗余机制，保证指令可靠执行。
4.2 应答机制
- 无需应答指令：控制/配置类指令（如 DAPC、OFF、场景调用），灯具执行后无需应答
- 需要应答指令 ：查询类指令（如 QUERY ACTUAL LEVEL、QUERY STATUS），灯具返回 8 位应答帧
应答帧可能包含：
- 数据应答：返回查询的具体数值（如当前亮度、版本号）
- 状态应答：返回 1 位状态标记（如是否在分组、是否灯故障）
- 无应答：灯具未响应（可能离线或地址错误）
5. DT8 双色温扩展协议
5.1 设备类型概述

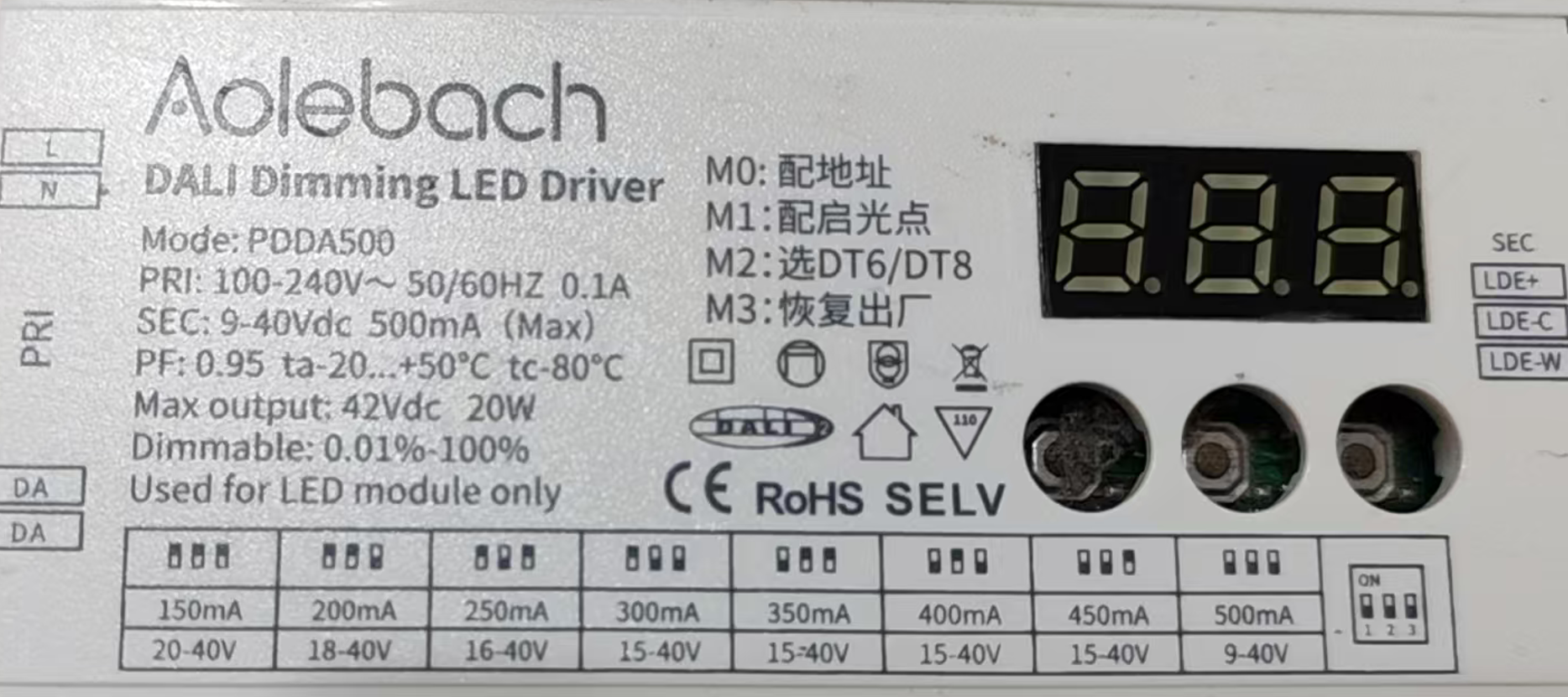

DT8（Device Type 8）是 IEC 62386-209 定义的双色温控制设备类型，支持亮度 + 色温双维度控制，是当前高端智能照明的主流方案。
5.2 色温与 DALI 值的换算
DT8 协议内部使用 DALI 值表示色温，与色温（K）的换算关系如下：
DALI 值 = 1000000 / 色温(K)| 色温（K） | DALI 值 |
|---|---|
| 2000K | 500 |
| 3000K | 333 |
| 4000K | 250 |
| 6500K | 154 |
| 7000K | 142 |

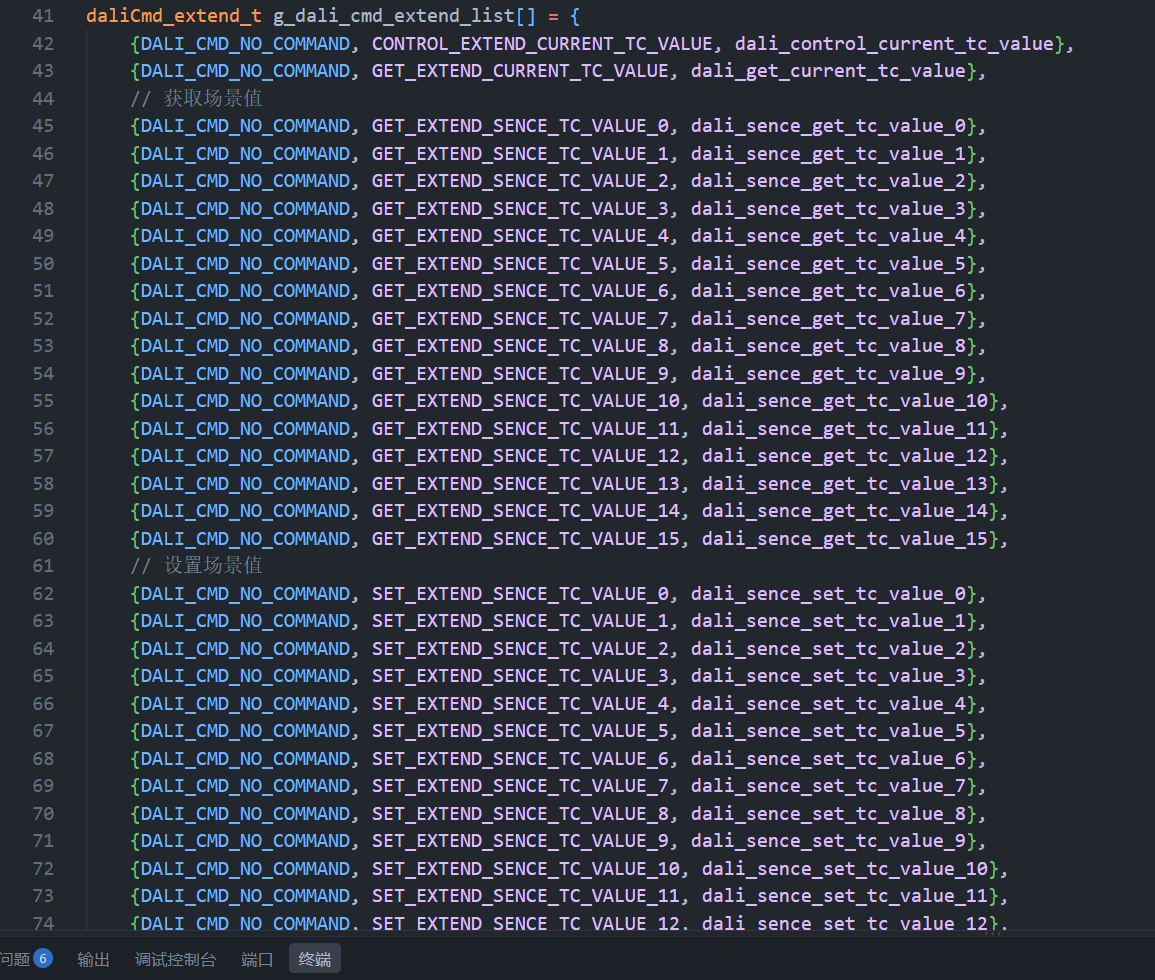

5.3 色温写入序列
DT8 色温控制通过"数据传输寄存器 + 应用扩展命令"的方式实现，写入一个色温值需依次执行：
① DATA TRANSFER REGISTER（DTR） → 写入色温值低字节
② DATA TRANSFER REGISTER 1（DTR1） → 写入色温值高字节
③ ENABLE DEVICE TYPE X = 8 → 启用 DT8 设备类型
④ APPLICATION EXTENDED CMD 231 → 写入色温值到设备
⑤ ENABLE DEVICE TYPE X = 8 → 再次启用 DT8
⑥ APPLICATION EXTENDED CMD 226 → 应用色温值并生效5.4 色温读取序列
读取当前色温值同样需要多步操作：
① DATA TRANSFER REGISTER（DTR）= 240
② ENABLE DEVICE TYPE X = 8
③ APPLICATION EXTENDED CMD 250 → 读取色温值高字节
④ DATA TRANSFER REGISTER（DTR）= 226
⑤ ENABLE DEVICE TYPE X = 8
⑥ APPLICATION EXTENDED CMD 250 → 读取色温值低字节
⑦ QUERY CONTENT DTR（0x98） → 读取 DTR 中的低字节5.5 DT8 限值寄存器
DT8 设备支持查询与配置冷/暖色温的物理上限与配置上限：
| 寄存器值（DTR） | 含义 |
|---|---|
| 128/129 | 暖色温：配置上限 / 物理上限 |
| 130/131 | 冷色温：配置上限 / 物理上限 |
6. 技术特性总结
极物主机 DALI 调光服务基于 IEC 62386 标准实现，具备以下技术特性：
- 全指令集覆盖：支持标准控制、配置、查询、特殊指令全部类别，可与任意符合标准的 DALI 灯具/驱动互通
- 双路独立总线：2 路 DALI 总线完全独立工作，可同时控制两个区域
- 自动重发机制：对配置指令自动执行标准要求的重发策略，保障指令可靠执行
- 亮色分离执行：亮度与色温指令独立调度，规避部分驱动在快速交替控制下的兼容性问题
- 主动状态同步：周期性扫描总线设备状态并主动推送，实现"控制即反馈"的闭环体验
7. 常见问题
7.1 为什么 DALI 总线无需区分正负极？
DALI 标准采用两线制无极性设计，总线电平由主机驱动，设备只检测电平状态而不依赖极性，因此接线无需区分 DALI+ / DALI-。
7.2 为什么配置指令需要重发？
配置指令（如分组、场景、限值设置）直接写入设备内部存储器，标准要求 100ms 内重发以确保写入的可靠性，避免因瞬时干扰导致配置丢失。
7.3 为什么单条总线最多 64 个灯具？
DALI 标准规定短地址空间为 0~63，共 64 个可寻址地址，这是协议层面对总线容量的硬性限制。
7.4 如何判断灯具是 DT6 还是 DT8？
通过查询指令 QUERY DEVICE TYPE（命令码 0x99）读取设备类型，返回 6 表示 DT6 单色温，返回 8 表示 DT8 双色温。
8. 相关文档
- 《极物科技 | DALI调光灯 - 快速接入指南》
- 《极物科技 | DALI调光灯 - UDP 通讯协议规范》
- 《极物科技 | DALI调光灯 - DT8 双色温控制专题》
- 《极物科技 | DALI调光灯 - 功能接口与调试指南》
- 《极物科技 | DALI调光灯 - 设备发现与地址分配机制》
- 《极物科技 | DALI调光灯 - 状态上报与监控机制》
- 《极物科技 | DALI调光灯 - 工程实施与运维指南》
关于极物科技（ZEEWO）
极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**"稳定、可靠、快速响应"**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。
我们的核心能力：

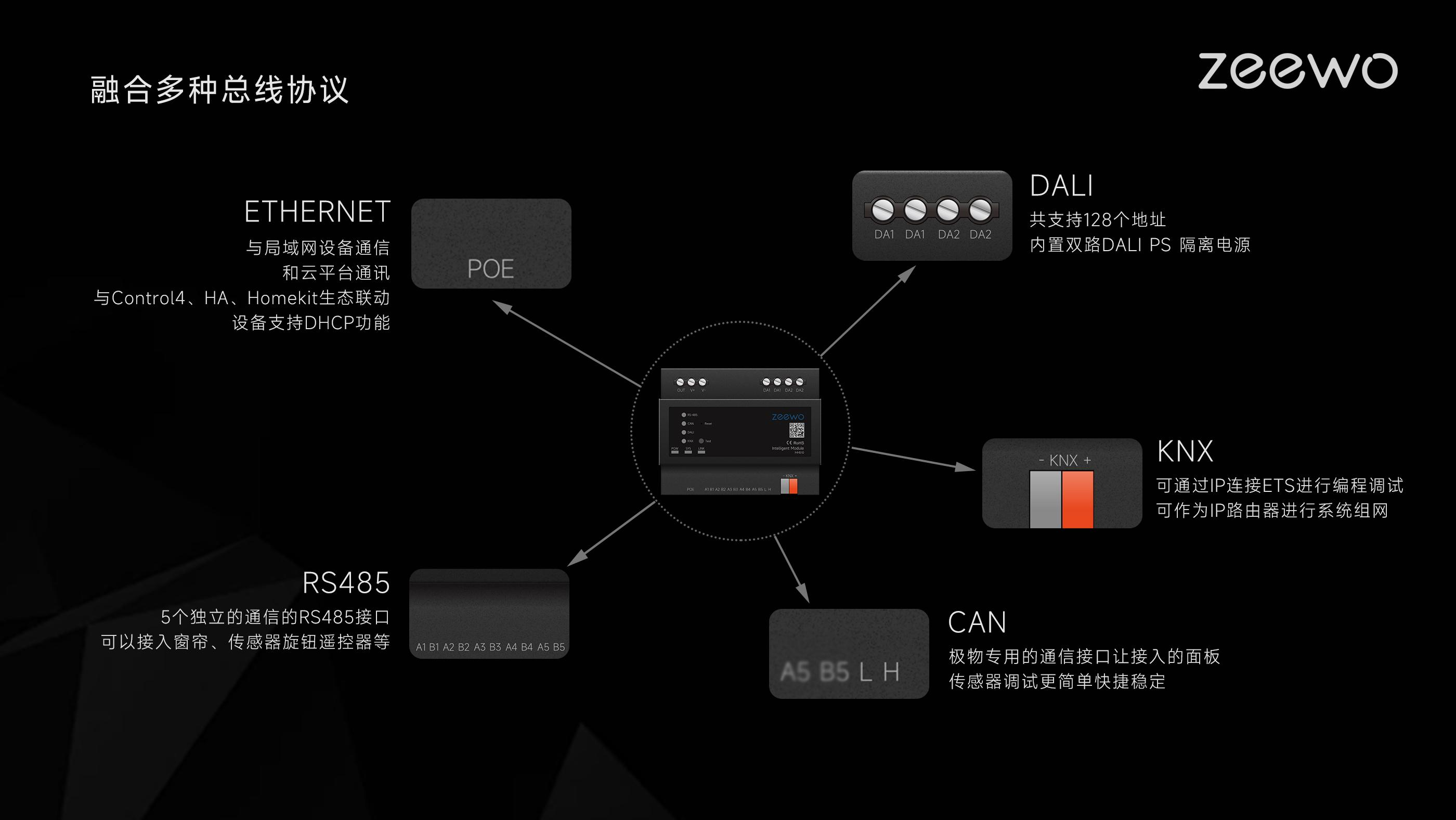

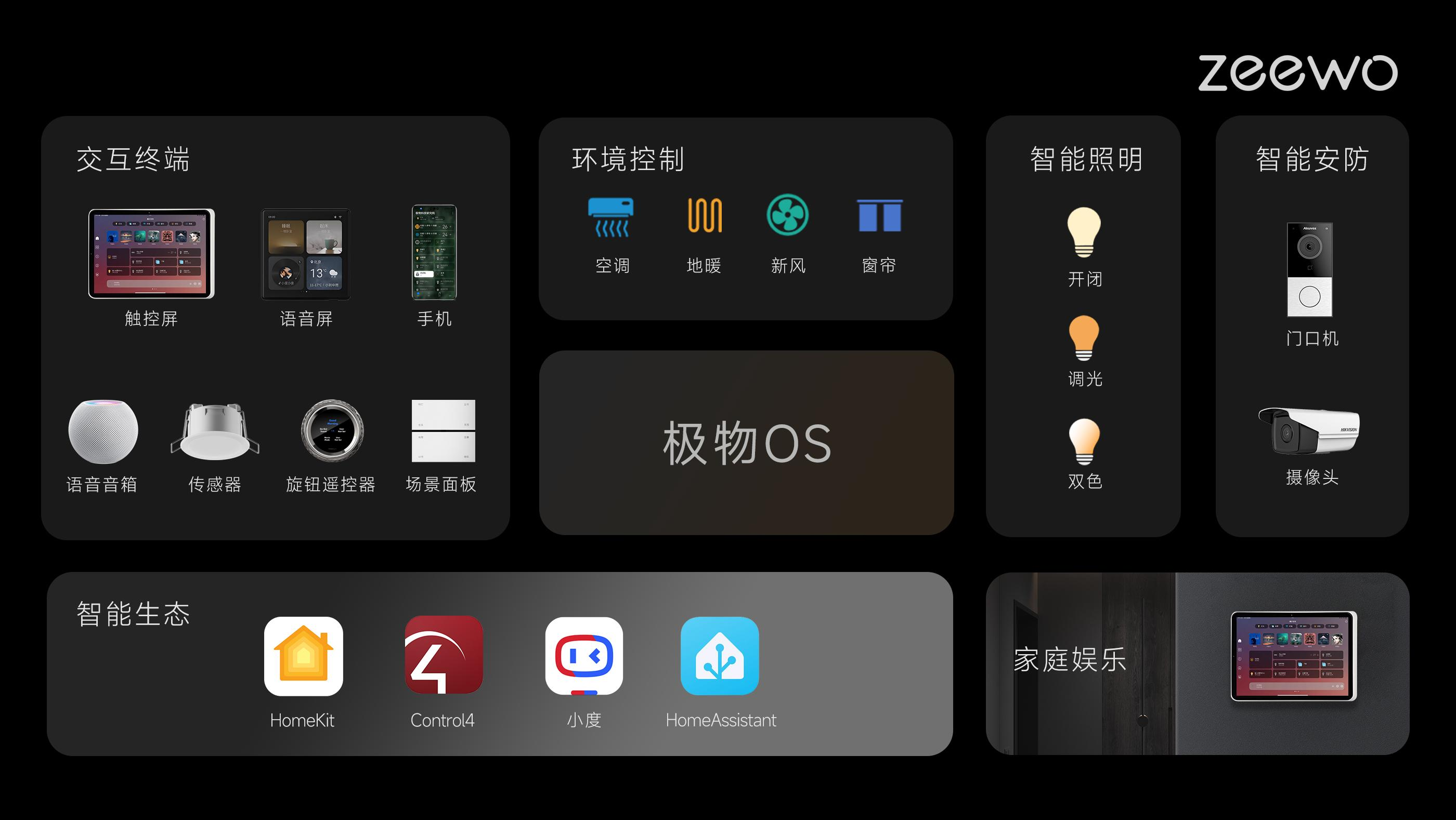

- 系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
