一、 前置网格参数与计算规则
-

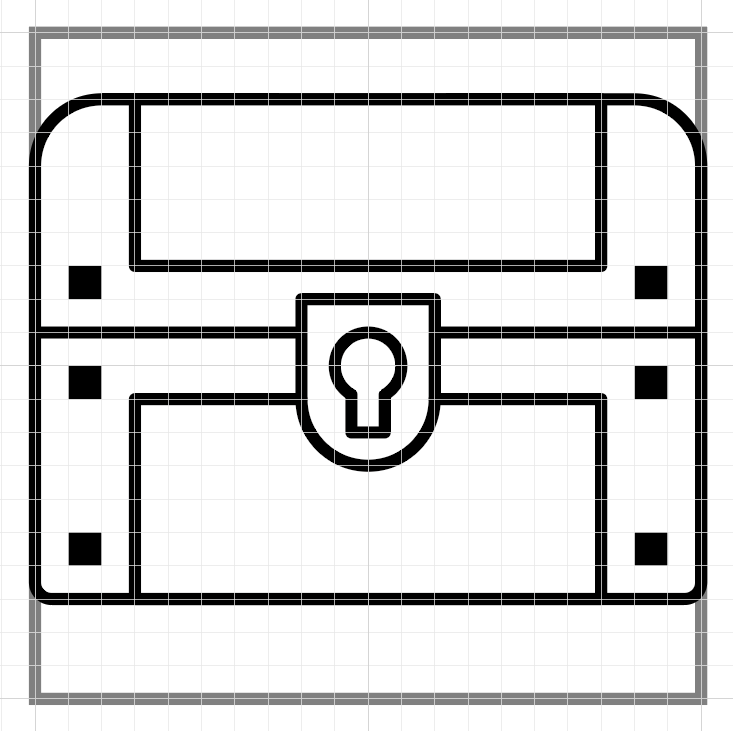

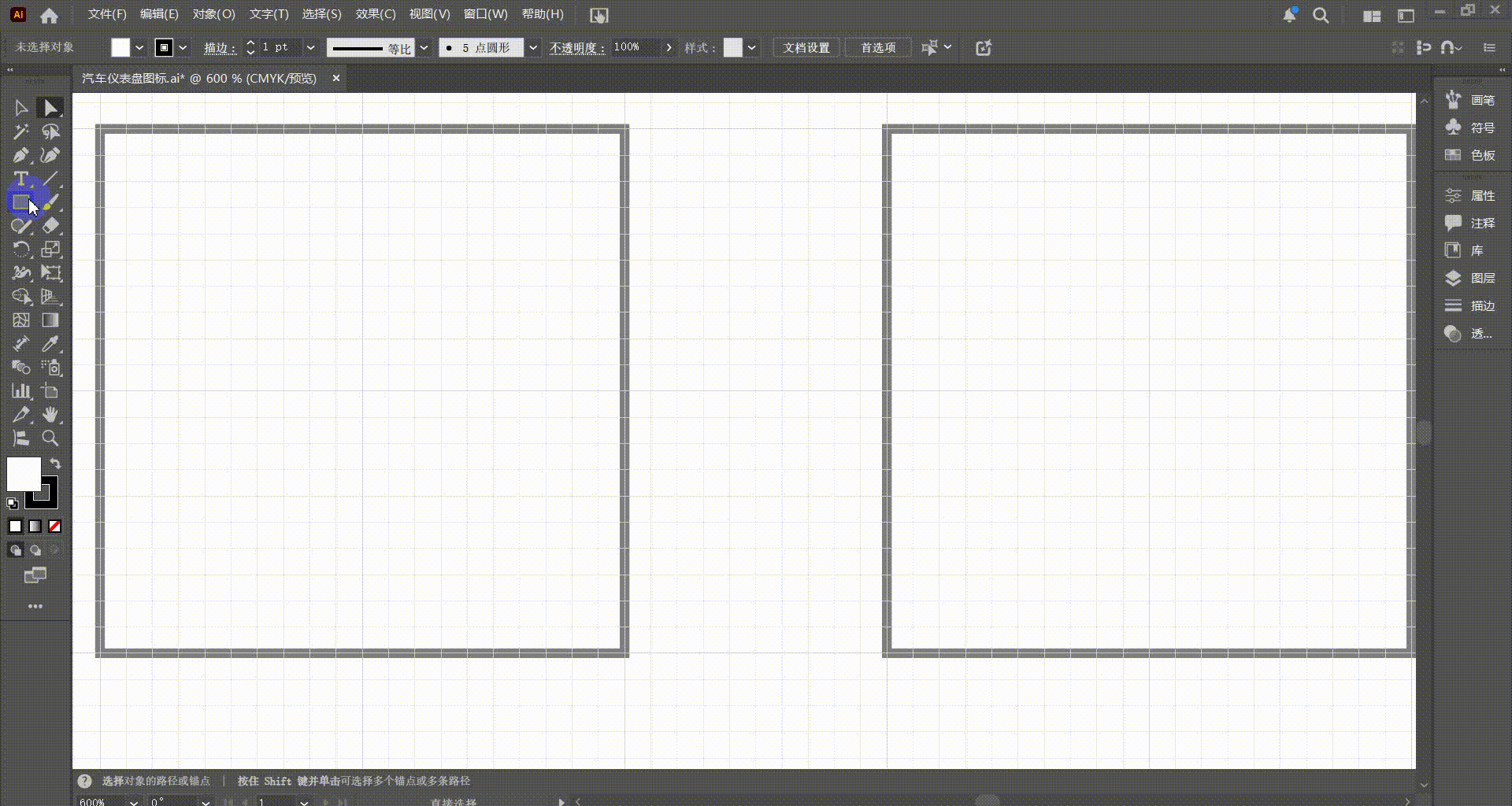

网格设置 ：菜单栏点击
编辑>首选项>参考线和网格，将"网格线间隔"设为 10mm ，"次分隔线"设为 10。 -
计算逻辑 ：单个大网格为 10mm×10mm，被分为 10 个细分小格，因此单个小网格的实际宽度为 1mm（10mm➗️10=1mm）。

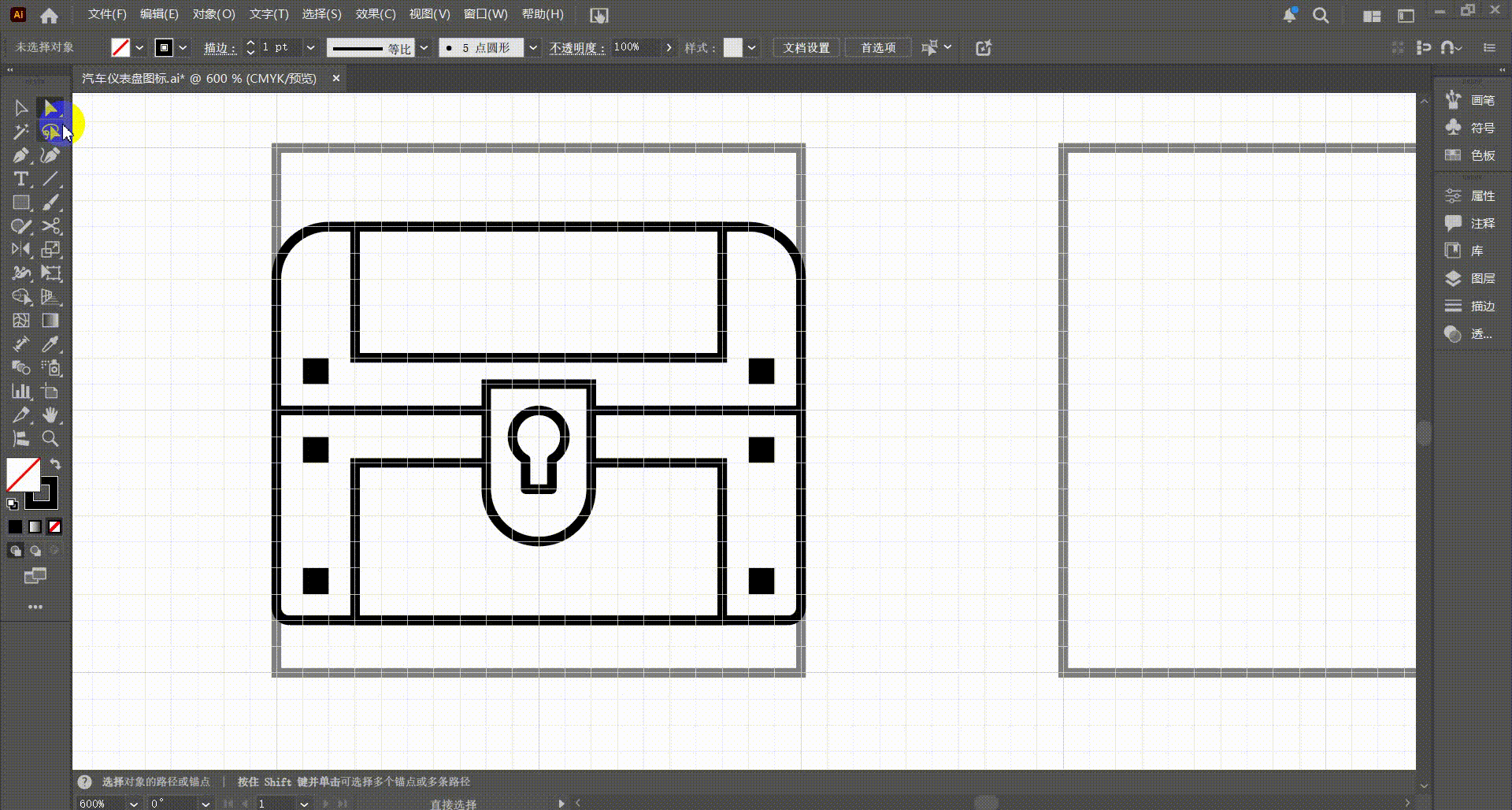

二、 外框与箱体基础绘制
1. 开启网格对齐
- 点击顶部菜单栏
视图(View) > 勾选对齐网格(Snap to Grid)（快捷键Shift + Ctrl + "/Shift + Cmd + "），确保绘制能精确吸附网格。
2. 绘制基础外框矩形
- 选择
矩形工具(M)，在画布上拖动绘制出百宝箱的主体外框矩形。

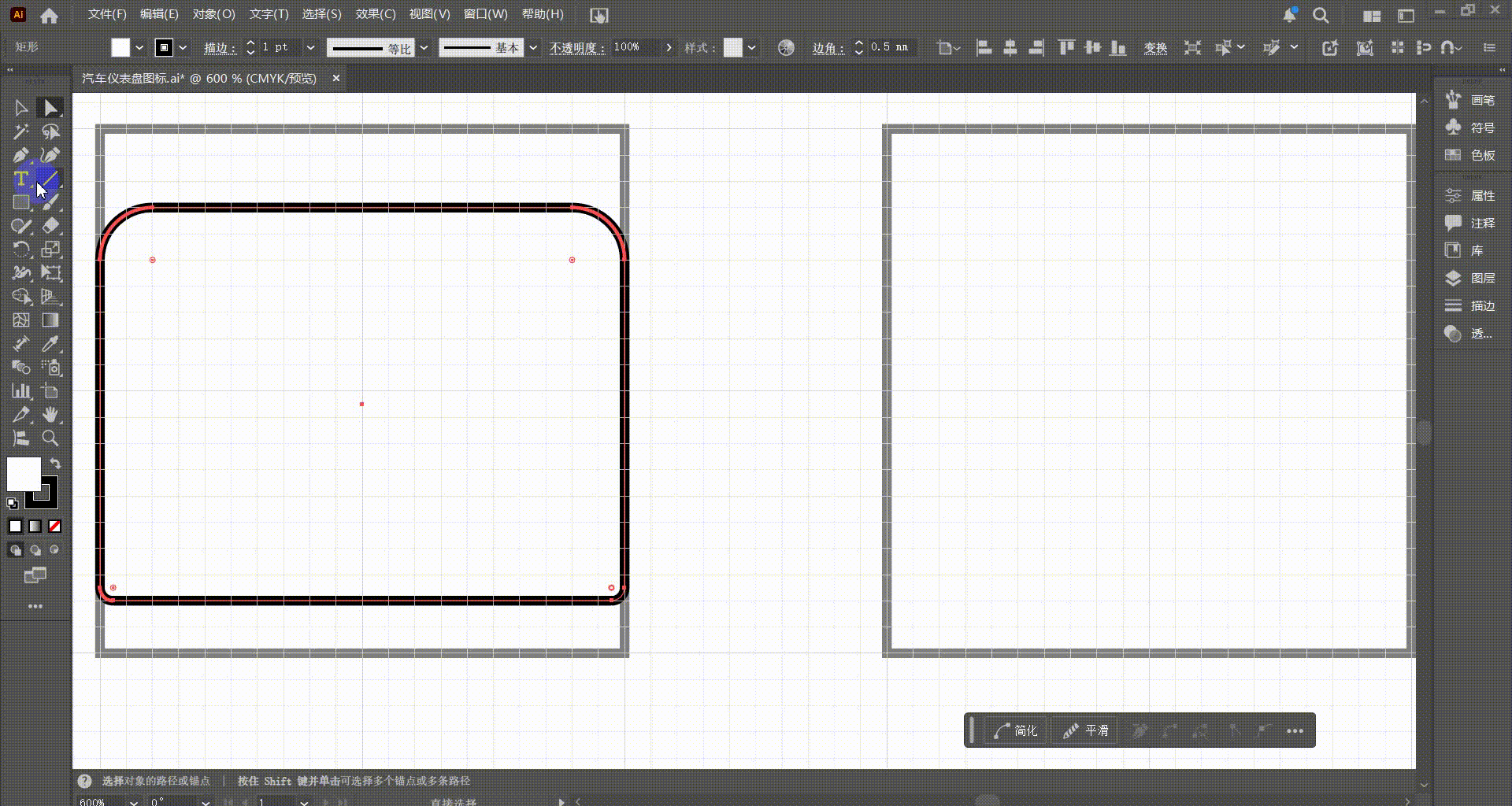

3. 精确设置各角半径
-
切换至
直接选择工具(A)（白色箭头）。 -
设置上边两角 (半径 2mm) ：双击左上角/右上角内侧的实时边角控制点，在弹出的窗口中将半径设为 2mm。
-
设置下边两角 (半径 0.5mm) ：双击左下角/右下角内侧的实时边角控制点，在弹出的窗口中将半径设为 0.5mm。

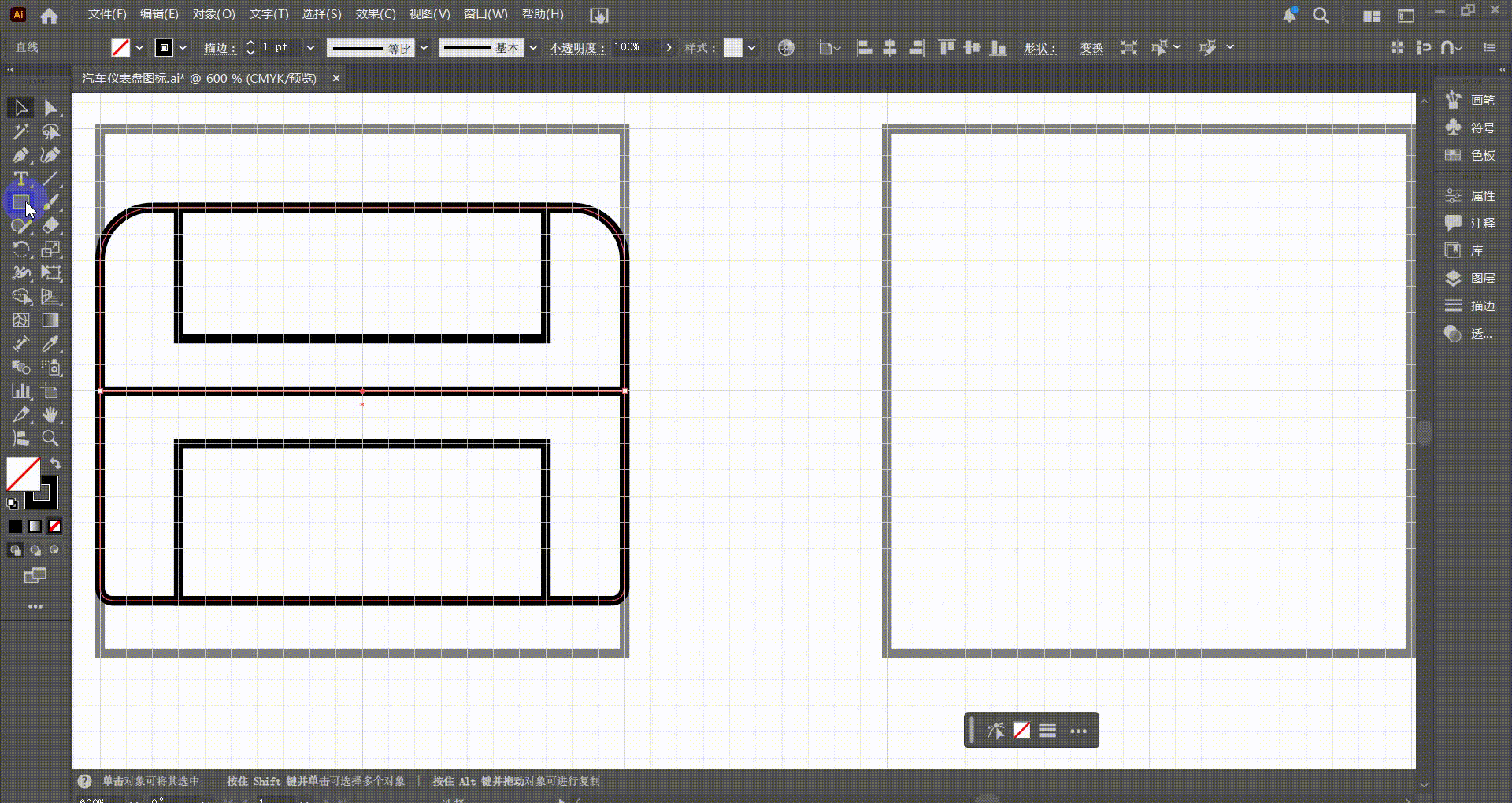

三、 内部结构与分割线绘制
1. 绘制上方内框矩形
- 选择
矩形工具(M)，依靠网格吸附在百宝箱上半部分绘制矩形：顶部与外框对齐，两侧与外框边缘各留出相等网格空间（左右各留出约 2 大格）。
2. 绘制下方内框矩形
- 继续使用
矩形工具(M)，在下半部分绘制第二个矩形：底部与外框底部对齐，两侧在 X 轴方向与上方矩形完全垂直对齐。
3. 绘制中间水平分割线
-
选择
直线段工具(\)，按住Shift键从外框左侧边缘水平向右拖动绘制一条横线至右侧边缘。 -
将该直线放置在上、下两个内框矩形正中间的网格线上，作为箱盖与箱体的分界线。

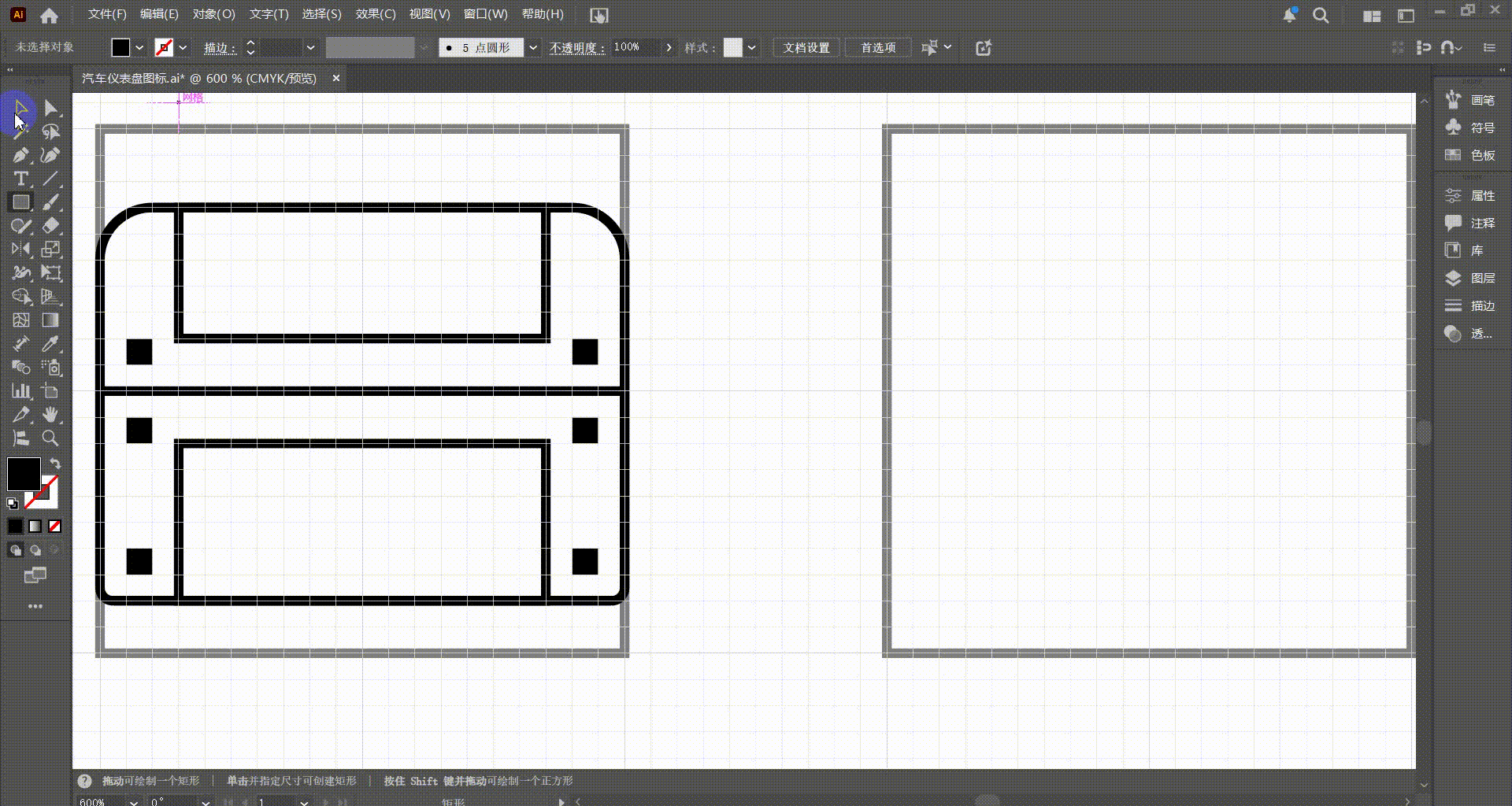

四、 箱体装饰黑色方块绘制
1. 绘制并填充第一个黑色小方块
-
选择
矩形工具(M)，按住Shift键在百宝箱左上角绘制一个正方形。 -
若为线框状态，选中该正方形按
Shift + X（或点击工具箱底部的"互换填色和描边"图标），将其设为纯黑色实心填充。
2. 水平复制第一排右侧方块
- 使用
选择工具(V) 选中黑色小正方形，按住Alt+Shift键（Mac 为Option+Shift）向右平移拖动至右侧对称位置松开，完成复制。
3. 利用镜像工具生成第二排方块
-
用
选择工具(V) 框选第一排左右两个黑色方块。 -
选择
镜像工具(O)，按住Alt键点击百宝箱大矩形的水平中心线位置（确定参考点）。 -
在弹出的窗口中选择轴向为"水平" (Horizontal)，点击
复制(Copy) 按钮，生成第二排方块。
4. 垂直平移复制生成第三排方块
-
用
选择工具(V) 按住Shift键框选/点击第二排的两个黑色方块。 -
按住
Alt+Shift键向下拖动至百宝箱底部合适位置松开，生成第三排方块。
五、 外部锁扣机构绘制与遮挡裁剪
1. 绘制并调整锁扣外框
-
选择
矩形工具(M)，在百宝箱正中央（跨越中间分割线）绘制一个竖向矩形。 -
切换至
直接选择工具(A)，按住Shift键依次点击矩形左下角和右下角内侧的实时边角控制点。 -
按住鼠标左键向内拖动控制点，直到底部拉满形成半圆形弧线。

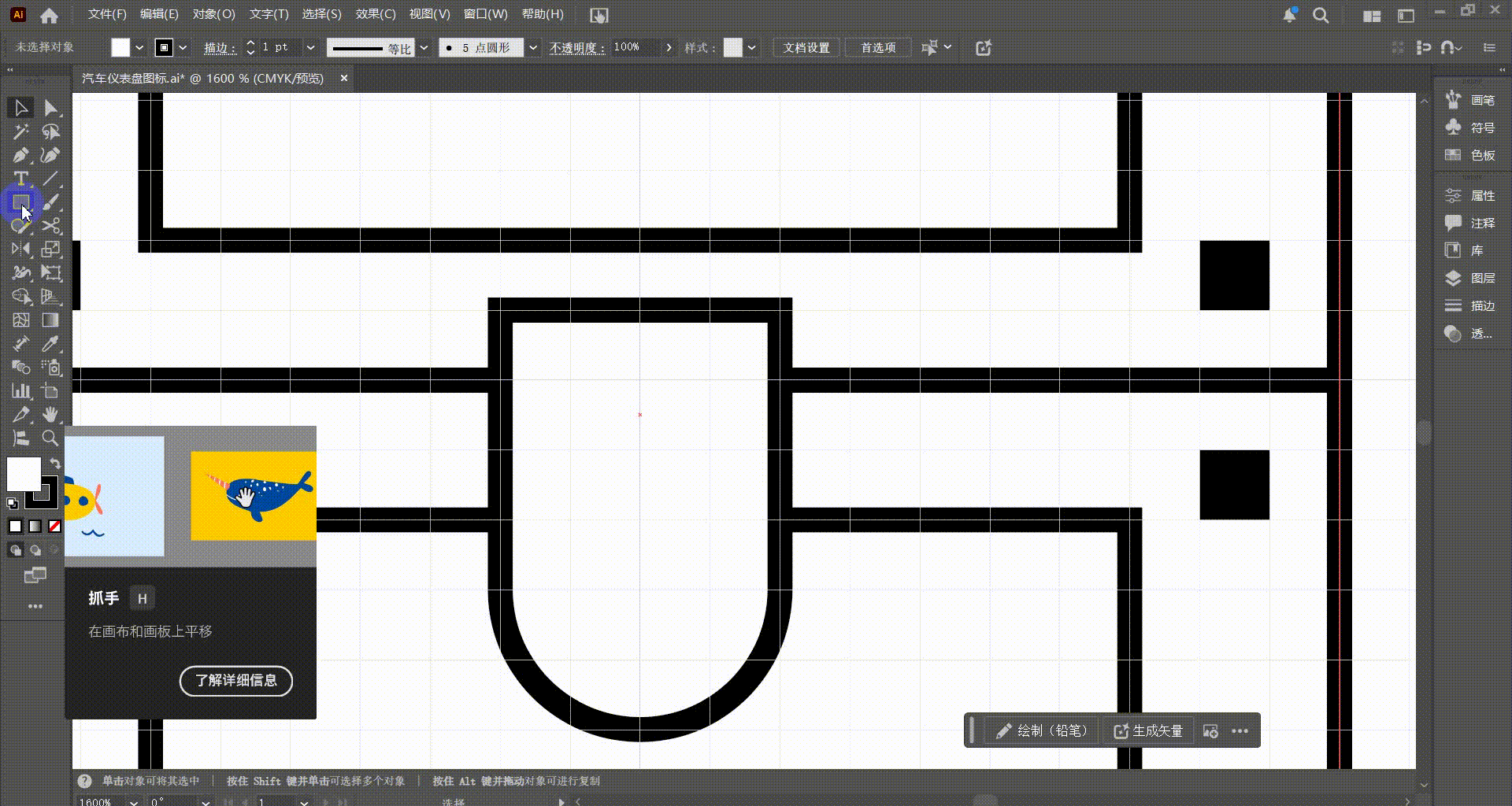

2. 裁剪被锁扣遮挡的线条
-
使用
选择工具(V) 选中箱体内框线条/中间横线。 -
选择
剪刀工具(C)，沿着所选线条，在锁扣左右两侧的交叉点上分别点击标记锚点。 -
切换回
选择工具(V)，选中锁扣内部穿过的多余线条段，按Delete键删除，使锁扣区域保持干净连贯的叠加效果。
六、 内部锁芯绘制与路径熔合
1. 绘制基础图形
-
选择
椭圆工具(L)，按住Alt键从中心拖动绘制一个圆形，按Ctrl键点击空白处取消选中。 -
选择
矩形工具(M)，在圆形下方绘制一个竖向矩形。
2. 精确对齐位置
-
点击
视图(View)，取消勾选对齐网格，勾选智能参考线(快捷键Ctrl + U)。 -
使用
选择工具(V) 选中矩形，借助智能参考线吸附将其拖动至圆形正下方中央。
3. 裁切多余线条
-
用
剪刀工具(C) 分别在圆形与矩形交接的左右两个交叉点上点击标记锚点。 -
使用
选择工具(V) 选中矩形内部被包住的上半部分线条以及圆形下半部分的弧线，按Delete键删除。
4. 合并图形与设置描边
-
按住
Shift键用选择工具(V) 同时选中圆形与矩形残留的弧线段。 -
按
Ctrl + Shift + F9弹出路径查找器窗口，点击联集(Unite) 将其合并为封闭的钥匙孔图形。
-
设置端点与边角 ：保持选中该封闭图形，点击右侧 "属性" (Properties) 面板中的 "描边" (Stroke) 文字（或按
Ctrl + F10/Cmd + F10弹出描边面板）：-
将 端点 (Cap) 设置为 "圆头端点" (Round Cap)（第 2 个图标）。
-
将 边角 (Corner) 设置为 "圆角连接" (Round Join)（第 2 个图标）。
-
七、 锁扣长度精准微调与样式圆角化
1. 进入隔离模式
- 使用
选择工具(V) 双击 锁扣外侧的弧形矩形进入隔离模式（防止误触其他图层）。
2. 设置键盘移动增量
-
按

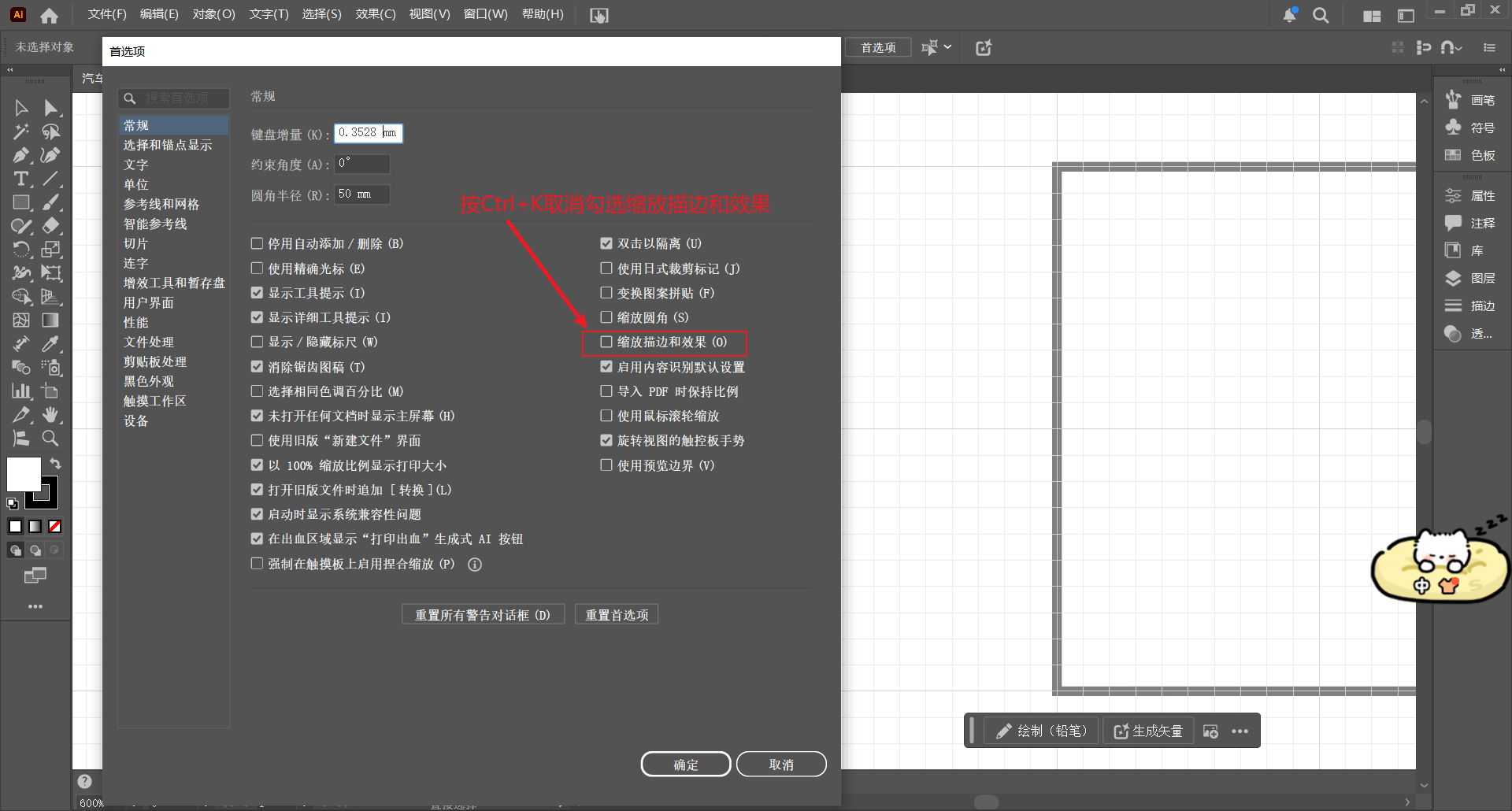

Ctrl + K弹出首选项 - 常规窗口，根据操作习惯选择以下一种设置：-
情况一 (设置增量为 1mm) ：输入
1mm。微调时单独按一下 向上方向键↑，锚点向上平移 1 个小格 (1mm)。 -
情况二 (设置增量为 0.1mm) ：输入
0.1mm。微调时需按住Shift键的同时按一下向上方向键↑（Shift触发 10 倍增量：0.1mm×10=1mm），刚好向上平移 1 个小格。
-
3. 微调长度并优化描边
-
切换至
直接选择工具(A)，框选弧形底部的 3 个锚点。 -
按上述设置的方向键快捷方式（
↑或Shift + ↑），将底部弧线向上平移 1 个小格，按Esc退出隔离模式。 -
用
选择工具(V) 选中全图或对应图形，按Ctrl + F10打开描边面板：-
将 端点 (Cap) 设置为 圆头端点 (Round Cap)（第 2 个图标）。
-
将 边角 (Corner) 设置为 圆角连接 (Round Join)（第 2 个图标）。
-
