**阅读时间：**约8分钟
**适用人群：**需要将大容量 TDMS 数据文件按段拆分、合并或重建，希望理解 TDMS 文件内部结构，并掌握在图形化编程环境下安全处理段边界的 LabVIEW 开发人员。
一、背景与问题现象
TDMS 是工程测试领域广泛使用的一种二进制数据文件格式，其核心特性在于文件按"段"（Segment）组织，每个段独立保存一组对象的元数据与原始数据，从而支持高效的流式写入。随着连续记录时间增长，单个 TDMS 文件会累积大量段，例如对传感器信号持续记录数日，文件内的段数可能达到上千个。此时常常需要将一个大文件按段切成若干个小文件，以便分发、归档或对局部数据单独处理，例如把包含 2000 个段的文件拆成 100 个、每个含 20 个段的文件。
采用十六进制编辑器直接查看 TDMS 文件时，可以清楚地看到各段的边界。直接裁剪字节以拆分文件的做法在直觉上似乎可行：把文件的前 20 个段单独保存为一个新文件，用 Excel 导入工具打开时一切正常；但把第二个 20 段（不含前 20 段）单独保存后，Excel 导入便报出错误代码 6，即便只取第 21 个段单独保存，同样无法打开。现象表明，并不是所有段都能脱离原文件独立存在，前段可以拆分成功，而后段无论如何裁剪都不构成合法文件。
二、 TDMS 文件的段结构与依赖机制
理解上述现象需要回到 TDMS 的格式规范。每个段通常由三部分组成：段头（Lead In）、元数据（Meta Data）与原始数据（Raw Data）。段头中包含标识符、目录表（ToC，Table of Contents）位标志、下一段的字节偏移以及原始数据的字节偏移；元数据部分则依次描述文件根对象、组对象和通道对象的属性信息；原始数据部分存放各通道的实际采样值。目录表标志位中还包含一个端序标志位，用于指示本文件的字节序，而目录表本身始终按小端序存放。
TDMS 为节省存储空间引入了一条重要规则：当一个对象的原始数据索引与上一段完全相同时，当前段中的原始数据索引字段可以被省略，直接写入零值表示"沿用上一段的索引"。这意味着后续段在字节层面并不自足，其可读性依赖于前面的段。这也解释了为何前 20 个段能够独立成文件------它们恰好构成一个自足的完整结构；而从第 21 段开始的后续段缺失了支撑其解释的上下文信息，因而无法单独构成合法文件。
三、根因分析：后段为何无法独立存在
对比独立可读的第 1 段与被裁出的第 21 段二进制内容可以发现，后段的元数据部分缺少两类关键信息。
第一类缺失是根对象与组对象的元数据。被裁出的段中，元数据区域只保留了通道对象的信息，而文件根对象和组对象的定义并未包含在内。对于整个文件而言，这些对象的定义可能只出现在最初的段中，后续段因为数据索引相同而不再重复写入。
第二类缺失是通道对象的原始数据索引细节。在被裁出的段中，通道对象的原始数据索引字段被写成零，表示"与上一段中同一对象的索引一致"。但在一个独立文件中不存在"上一段"可供参照，因此这一省略不能成立；必须把上一段中实际记录的数据索引内容补充进来，才能让该段自洽。除了补充元数据之外，段头中的两个偏移量也需要同步更新：下一段偏移与原始数据偏移在原文件中指向相对位置，独立保存后必须重新计算，否则解析器无法定位原始数据。
这两类缺失共同导致被裁剪的后段在解析器眼中是残缺的，Excel 导入因此以错误代码 6 拒绝打开。

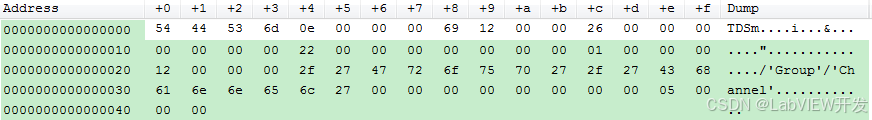

图1 被独立裁剪出的后段在十六进制编辑器中的二进制内容

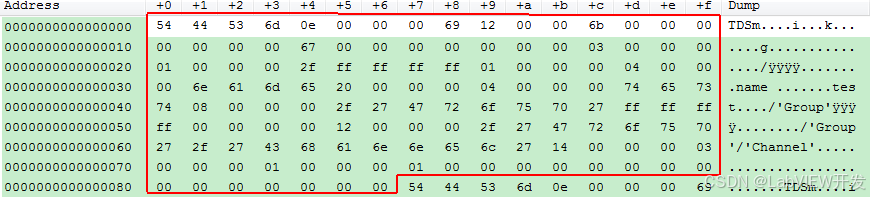

图2 可独立读取的首段二进制内容，其中标出了完整的数据索引区域
四、实现方法与解决方案
针对不同场景，存在多种拆分策略，可靠性由高到低排列。
最稳妥且实现成本最低的做法是放弃字节级操作，改用 TDMS 读取功能：通过"TDMS 读取"相关函数读取各通道的采样数据，再按目标文件数目分批写入多个小 TDMS 文件。这种方法完全规避了格式细节，无论原文件有多少段都能得到合法的新文件，适合对文件结构不熟悉的场景。
若坚持在二进制层面拆分以节省读取开销，则需保证每个新文件的开头段包含足够的结构信息。一个可行的做法是把原文件中已经完整定义全部组与通道信息的开头若干段复制出来，作为每个新文件的起始段。复制后还需删除旧的索引文件，强制重新生成，否则索引内容与实际数据不一致。这一方法的代价是开头段中的采样数据被重复包含，需要随后通过修改采样计数值把重复部分抵消，操作较为繁琐。
更通用的程序化思路是逐段检查：对每个段判断其当前写入的对象，若该对象的原始数据索引字段为零，再判断这一索引是否已在当前段之前的某个段中为同一对象写入过；若没有，则必须新建一个段把该数据索引明确写出。该逻辑虽然繁琐，但能够保证任意位置切分后的文件都自足可读。
无论采用何种方法，都建议以解析器的实际接受为准进行验证：把计划作为切分边界的段单独提取出来生成临时文件，调用 TDMS 打开功能尝试读取，若打开过程不抛出任何错误，则说明该边界划分合理。
五、关键设计要点与易错点
其一，字节序是隐蔽的陷阱。TDMS 文件既可能是小端序也可能是大端序，若拆分程序在定位段偏移时一律按小端序解析，遇到大端序文件就会失败。正确的做法是读取"TDSm"标识符之后紧跟的目录表，检查其中的端序标志位，再据此决定后续二进制数据的解释方式。由于目录表本身恒为小端序，可以先以小端序读取目录表完成判断。
其二，索引文件必须清理。TDMS 文件常伴随同名后缀为 index 的索引文件，当通过十六进制编辑或字节裁剪直接修改了数据文件后，索引文件内容已失效，若不删除而直接打开，会出现数据无法读取或与实际内容不符的问题。
其三，避免误以为"前段成功即整体可行"。前 20 段成功并不能证明整条拆分链路正确，因为后段依赖前置结构，只有从后段开始的子文件也能被正常打开，拆分方案才算成立。
其四，方法选择需权衡数据量。对于多 GB 的超大文件，TDMS 打开本身就需要较长时间，字节级拆分在性能上的吸引力真实存在，但补全结构的工作量与出错风险也必须计入总成本；反之，文件规模不大时，读取后重写的简单方案性价比更高。
六、实践建议与小结
拆分 TDMS 文件的本质不是简单裁剪字节，而是保证每个新文件都是自足的、符合格式规范的有效文件。理解段头、元数据与原始数据的组织关系，特别是"数据索引沿用上一段"这一省略规则，是正确处理切分边界的前提。对于大多数应用，优先采用读取再写入的重建方案可以显著降低复杂度；确需字节级拆分时，应当补齐根对象与组对象元数据、补全被省略的数据索引并重新计算段偏移，同时记得清理索引文件。最后，始终用 TDMS 打开功能对拆分结果做一次合法性验证，这一步骤能避免大量后续处理中的隐性故障。
