双碳目标下，绿氢正成为新能源大规模消纳和工业深度脱碳的关键载体。利用光伏、风电等可再生能源电解水制氢，可以将富余的新能源电力转化为氢能储存起来，构建"电能→氢能→再利用"的长时储能链条，有效破解风光发电间歇性的行业难题。
在当前的电解制氢技术路线中，碱性电解（ALK）凭借工艺成熟、建设成本低的优势，截至2026年上半年在国内市场占比超80%，是绝对主流。而一套安全合规、运行稳定的光伏制氢站，其整流供电系统及配套的电气二次保护、监测、控制设备，是保障电解槽可靠运行的核心。本文以光伏-电网双供电碱性电解制氢系统为对象，从整流原理、二次设备选型到全站能源管理，进行完整拆解。

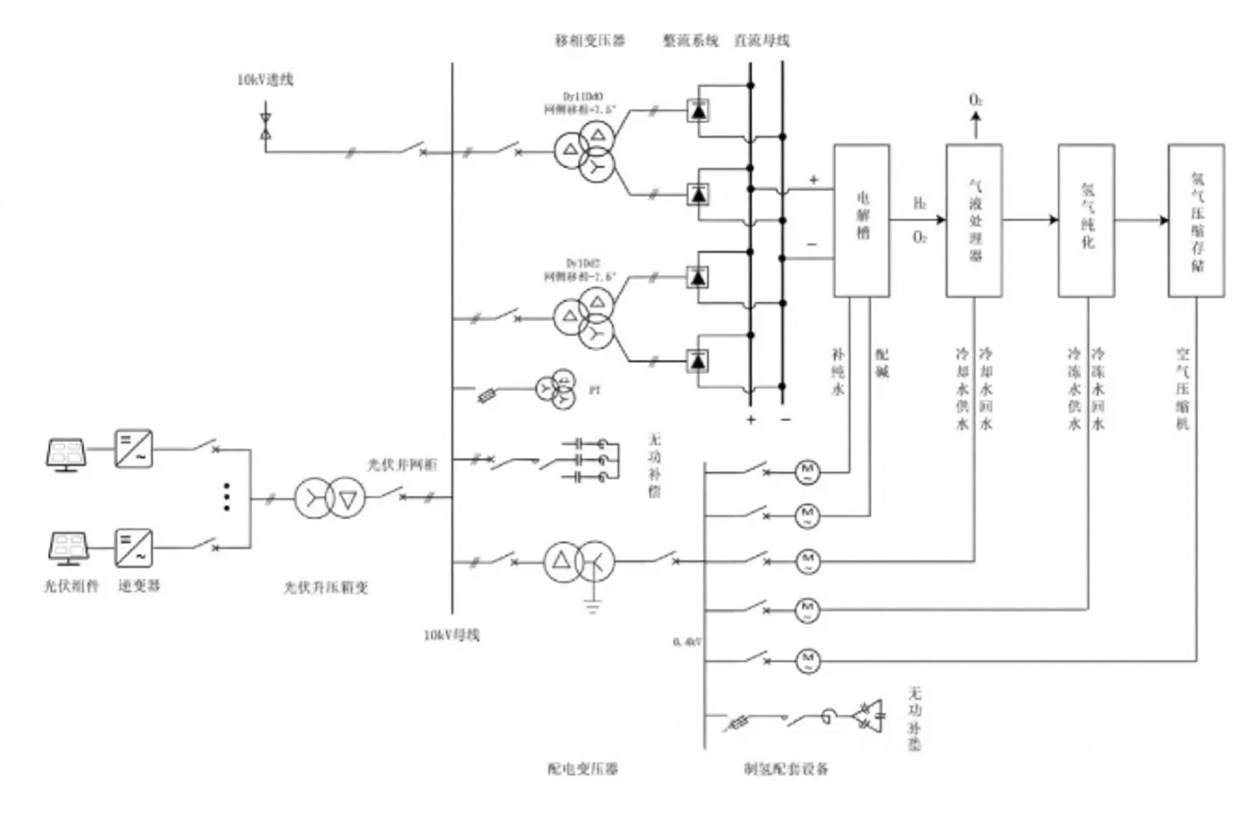

光伏绿氢站的四大系统架构
一套典型的光伏自发自用、电网备用的制氢站，由四大板块构成闭环连续制氢体系：
- 10kV高压配电系统：光伏升压箱变与市政电网双电源进线，为全站提供交流电源；
- 24脉波移相整流直流系统：将交流电转换为低压大电流直流电，供给电解槽核心制氢单元；
- 电解工艺系统：电解槽、气液处理、氢气纯化、压缩存储、冷却补水等成套工艺设备；
- 0.4kV低压辅机配电系统：为水泵、压缩机、无功补偿等全部辅助负荷供电。
运行逻辑上，光照充足时优先消纳光伏绿电制氢；阴雨、夜间光伏出力不足时，市政10kV电网自动补能，保障产氢不间断。高低压两级无功补偿搭配24脉波整流，大幅抑制大功率整流产生的谐波和直流纹波，兼顾电网电能质量与电解槽的稳定运行。
核心供电枢纽：24脉波移相整流
电解水制氢只能依靠直流电分解水分子，而光伏和电网输出的都是交流电，因此移相整流变压器+整流桥是能量转换的核心枢纽。
项目采用两台移相变压器组成24脉波整流方案。相比传统6脉波整流，24脉波方案将特征谐波次数提升至23次以上，据2025年行业技术资料，其总谐波畸变率（THD）可控制在3%以下，直流输出波形也更为平滑。这样既能避免谐波污染电网导致考核罚款，也能减少电解槽电极的电化学腐蚀损耗，延长设备使用寿命。
六大维度二次保护：从高压到防爆的全覆盖
制氢站的工况特殊------负荷功率大、存在氢气防爆风险、直流大电流有漏电隐患，二次保护需要覆盖10kV高压、光伏并网、0.4kV低压、直流安全、防爆信号、交直流计量六大维度，完全匹配NB/T10447-2020《整流变压器组保护装置通用技术要求》。
10kV高压配电保护
高压侧涵盖进线、母线、整流移相变、配电变、PT、无功补偿电容器等全套保护装置，实现故障毫秒级隔离：
- 进线侧：配置三段式方向过流、过负荷、重合闸、过压跳闸保护，搭配A级电能质量在线监测装置，实时捕捉谐波、电压闪变、暂升暂降等电能质量问题，留存故障波形便于事后溯源；
- 整流移相变压器（双台独立配置）：三侧比率差动保护应对绕组匝间、相间短路，区内故障瞬时跳闸；网侧/阀侧后备保护采用三段过流、零序、复合电压闭锁，覆盖各类相间接地故障；非电量保护负责重瓦斯、超温、压力释放的告警与跳闸；
- 配套辅柜：配电变保护、电容器保护、PT监测、母线弧光保护，全方位规避开关柜短路起火风险。

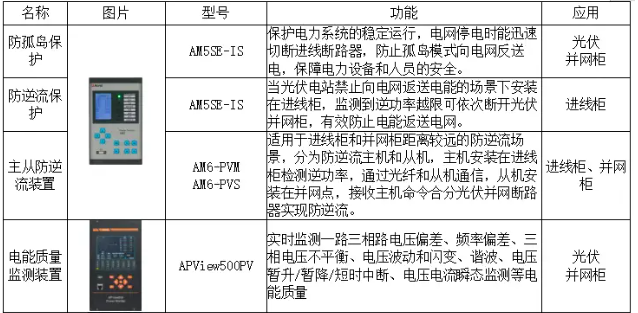

光伏并网保护
制氢站通常采用自发自用、余电不上网模式，并网环节必须满足防孤岛和防逆流两大硬性要求：
- 防孤岛+防逆流一体化装置：电网失电时快速断开并网开关，光伏出力过剩产生逆流时分级切除光伏支路，避免反向送电冲击电网；
- 箱变测控装置：集成升压箱变差动、温度、非电量一体化保护，支持光纤环网通讯；
- 光伏专用电能质量监测：配套光伏监控平台，满足电网调度对接要求。
按照GB/T 50865-2013的规定，当检测到逆向电流超过额定输出的5%时，光伏发电系统应在2秒内自动降低出力或停止向电网送电。
0.4kV低压辅机保护
制氢站的补水泵、配碱泵、冷冻机组、空压机等低压电机负荷众多，二次设备重点解决电机过载、堵转、漏电以及电压暂降（晃电）问题：
- 电动机保护器：覆盖过流、堵转、断相、三相不平衡、绕组过热、漏电全维度保护；
- 抗晃电装置：当电网出现短时电压跌落时，维持接触器不脱扣，电压恢复后设备连续运行，避免整条制氢流程中断；
- 馈线保护和无功补偿控制器：保障低压母线功率因数稳定。
直流安全专项
电解槽长期在低压大电流直流工况下运行，碱液具有导电性，现场潮湿且容易漏碱，极易引发对地漏电。而氢气属于易燃易爆气体，直流绝缘监测是电解槽的强制安全配置。
依据GB 50177《氢气站设计规范》和GB 3836《爆炸性环境》系列标准，制氢站生产区域直流系统必须配置绝缘监测装置。直流绝缘监测仪实时监测DC 100~1000V直流母线对地绝缘状态，绝缘下降时立即告警并联动停机，从根源上杜绝漏电起火风险。
防爆区域信号隔离
制氢车间属于爆炸性危险区域，现场的温度、压力、流量等模拟信号必须做本安隔离：
- 隔离式安全栅：限压限流，阻断危险能量进入防爆现场，适配PT100、4-20mA传感器；
- 通用信号隔离器：隔离转换各类现场信号，提升控制系统在强电磁环境下的抗干扰能力。

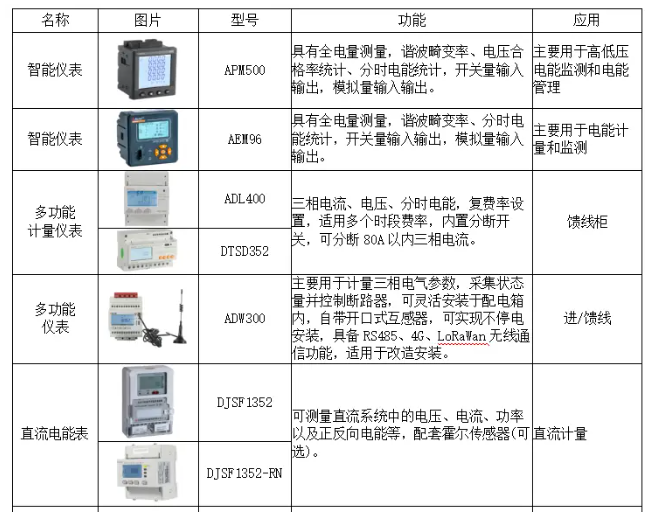

交直流全场景计量
覆盖10kV高压、0.4kV低压、电解槽直流回路，实现光伏发电量、制氢耗电量、辅机用电的分项统计：
- 高低压交流侧：多功能电力仪表支持谐波分析、分时电价计量，部分型号支持无线通讯，方便老旧站改造；
- 直流侧：专用直流电能表搭配霍尔大电流传感器，精确计量数千安培的电解直流功耗；
- 馈线回路：内置分断功能的仪表可简化馈线柜成套设计，节省柜内空间。

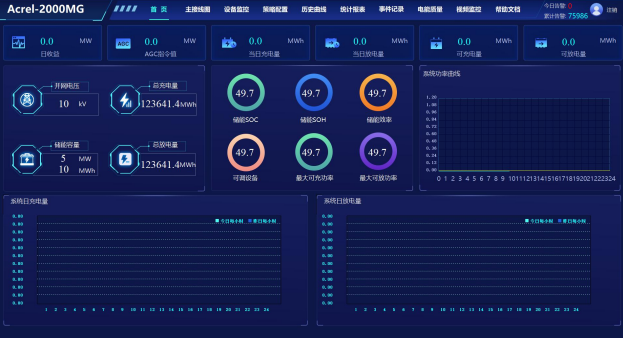

能量管理系统：全站智慧管控大脑
硬件保护设备搭建起安全防线，而能量管理系统则实现源-网-荷一体化智能调度，是光伏绿氢站数字化运维的核心。
其核心价值体现在五个方面：
- 多能源协同优化：实时采集光伏出力、市电进线功率、电解槽负荷，光伏大发时段优先制氢消纳新能源；电网高峰时段合理调节负荷，实现削峰填谷，降低用电成本；
- 全电气状态监控：交直流电压电流、变压器温度、绝缘状态、电能质量、设备故障告警集中展示，异常情况弹窗推送；
- 数据统计分析：光伏发电量、制氢耗电量、单位产氢能耗自动统计，生成日报/月报，为项目经济性核算提供数据支撑；
- 联动联锁控制：直流绝缘异常、氢气泄漏、变压器超温时，系统自动下发停机指令，形成软硬件双重安全联锁；
- 标准化对外接口：可对接电网调度平台、园区智慧能源平台，满足新能源项目数字化监管要求。
据2026年7月的行业应用数据，该方案可减少电网配套投资15%以上，降低运维成本约20%。
总结
当前光伏电解制氢项目普遍面临三大痛点：风光波动性大导致供电不稳定、大功率整流谐波难以治理、氢气车间防爆安全标准严苛。一套完整的电气二次方案需要形成闭环：
- 供电稳定：24脉波移相整流+高低压无功补偿，兼顾电能质量与电解槽稳定运行，光伏+电网双电源保障连续产氢；
- 保护全面：从10kV高压到光伏并网、低压辅机、直流绝缘再到防爆信号，分层防护覆盖所有故障场景；
- 安全合规：直流绝缘监测、本安安全栅、多级联锁跳闸，满足氢气厂房防爆及电力行业标准要求；
- 智能运维：一体化能源管理平台实现源网荷协同调度和能耗精细化管理，大幅降低人工运维成本。
随着绿氢产业规模化提速，光伏耦合碱性电解制氢将成为新型电力系统的重要组成部分。一套标准化、高可靠的电气二次配套方案，正是项目安全落地和长期稳定运行的核心基础。
