极物科技 | DALI协议栈 - 架构总览与模块设计
前言

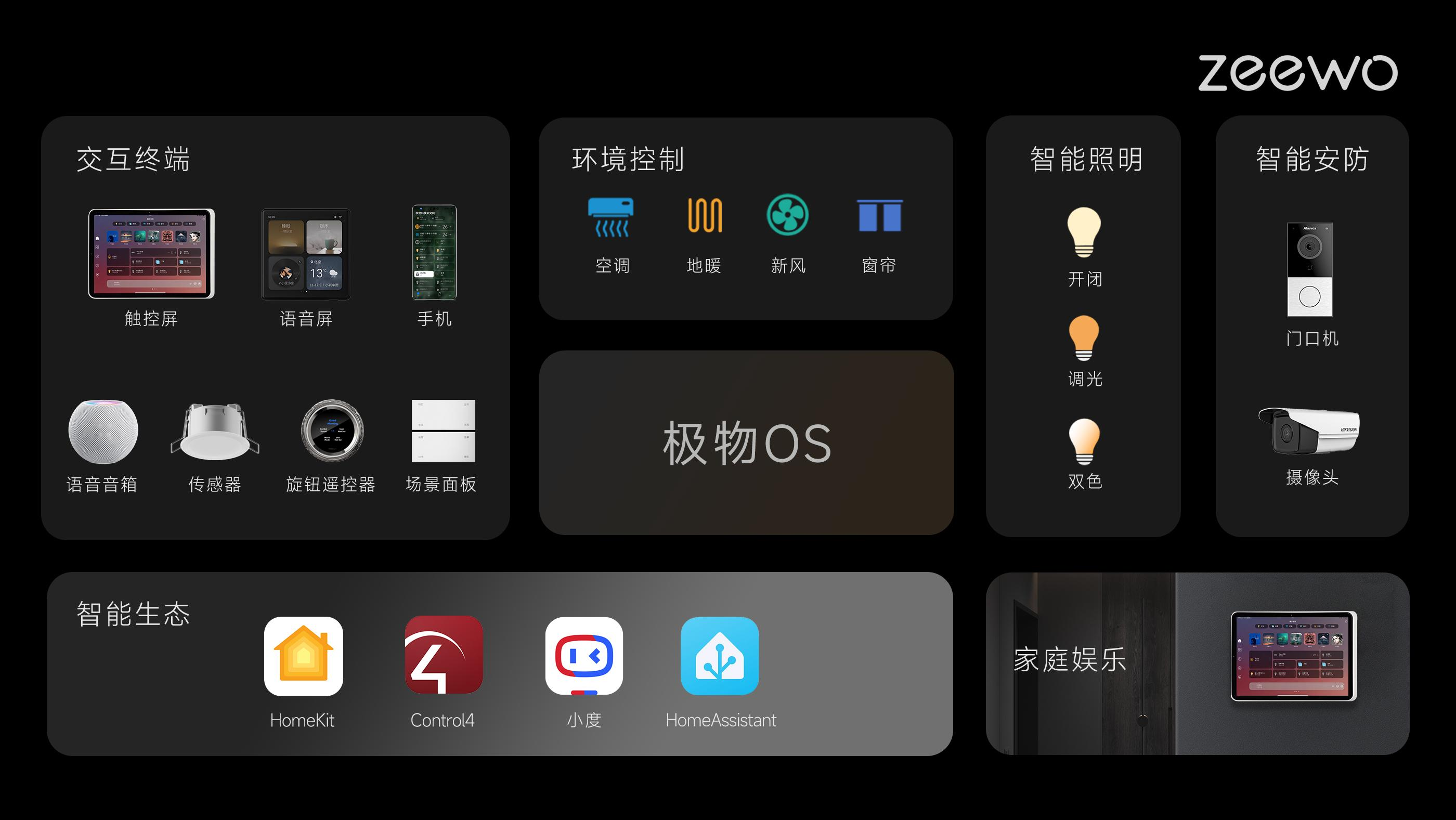

在智能控制领域，"协议壁垒"与"系统稳定性"始终是绕不开的难题。极物科技（Zeewo）以 "重构空间交互体验" 为使命，通过自研的 极物 OS，实现了 KNX、DALI、CAN、RS485 等多种总线协议在单一主机上的深度融合。
我们认为，一个真正优秀的智能系统，不仅要实现灯光、遮阳、温控、音乐、安防等全生态设备的无界融合 ，更要确保本地运行、断网可用 ，并具备WEB 远程调试 和 OTA 固件升级的能力。基于此底层架构，我们推出了诸如带双路 DALI 的 KNX 主机、HomeKit 网桥等核心硬件，并将极物 OS 成功接入了 Apple HomeKit、小度、纯血鸿蒙及 HomeAssistant 等主流生态系统。
一句话概述：本文深入解析极物科技自研 DALI 协议栈的整体架构设计，展示从物理层信号编解码到上层命令处理的完整实现。
本文聚焦于 极物 DALI 协议栈的模块化架构设计，涵盖物理层位编解码、帧传输状态机、命令处理引擎、EEPROM 持久化、定时器与 PWM 控制、硬件抽象层等核心模块。通过深入剖析各模块的职责边界与数据交互，帮助读者理解一个符合 IEC 62386 标准的 DALI 从设备协议栈是如何在嵌入式 MCU 上高效运行的。

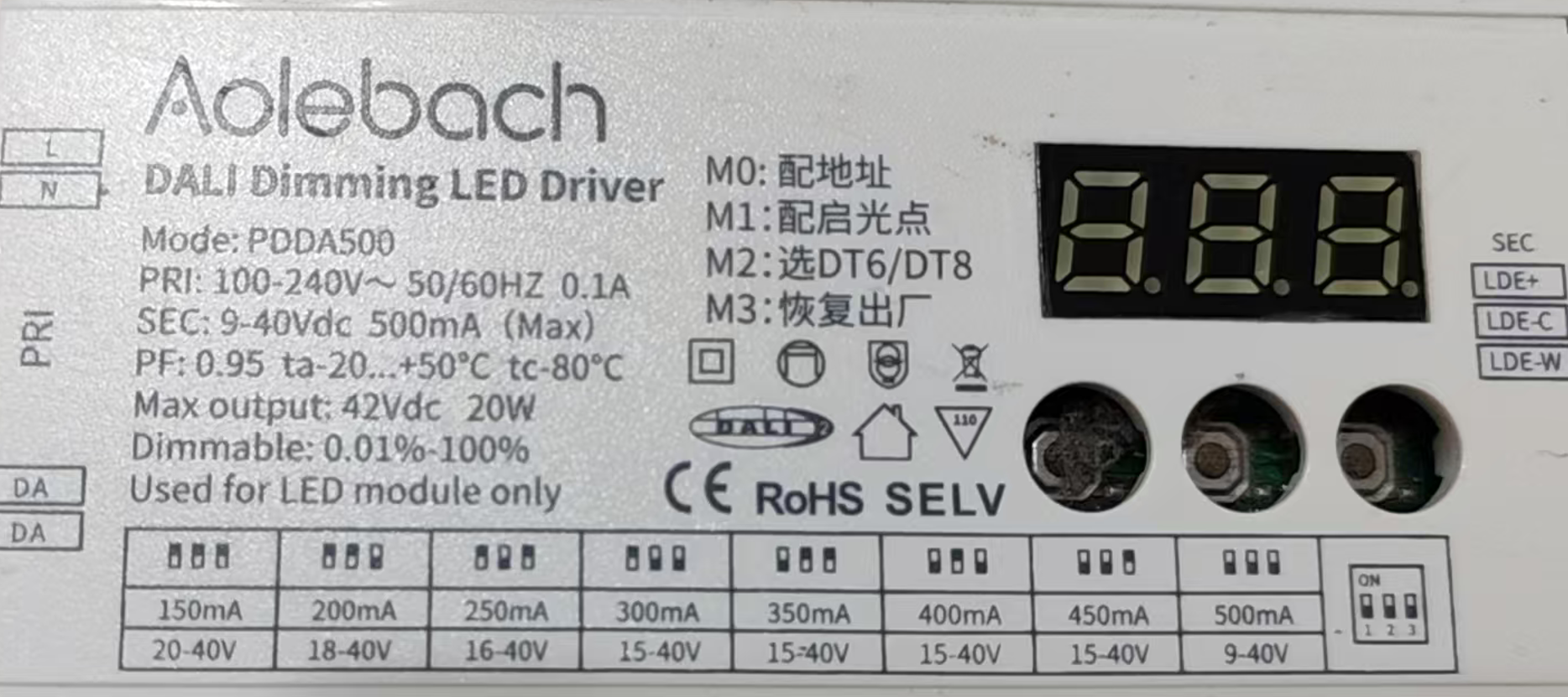

1. 协议栈整体架构
极物 DALI 协议栈采用分层模块化设计，自底向上分为六层：
┌─────────────────────────────────────────────────────────┐
│ 应用层 (Application) │
│ - 命令处理引擎 (dali_cmd) │
│ - 调光/色温控制逻辑 │
│ - 场景/分组管理 │
├─────────────────────────────────────────────────────────┤
│ 帧处理层 (Frame) │
│ - 前向帧/后向帧状态机 │
│ - 地址解析与匹配 │
│ - 重复帧检测 │
├─────────────────────────────────────────────────────────┤
│ 编解码层 (Bit) │
│ - DALI 位编码/解码 │
│ - TE 时序检测 │
│ - 中断驱动收发 │
├─────────────────────────────────────────────────────────┤
│ 硬件抽象层 (HAL) │
│ - GPIO 控制 (RX/TX) │
│ - PWM 输出 (亮度/色温) │
│ - 拨码开关读取 │
├─────────────────────────────────────────────────────────┤
│ 持久化层 (EEPROM) │
│ - 配置数据保存/加载 │
│ - Bank0/Bank1 内存映射 │
│ - 更新标志管理 │
├─────────────────────────────────────────────────────────┤
│ 定时器层 (Timer) │
│ - 1ms 系统时钟 │
│ - DALI 位时序定时器 (TE=13) │
│ - PWM 输出控制 │

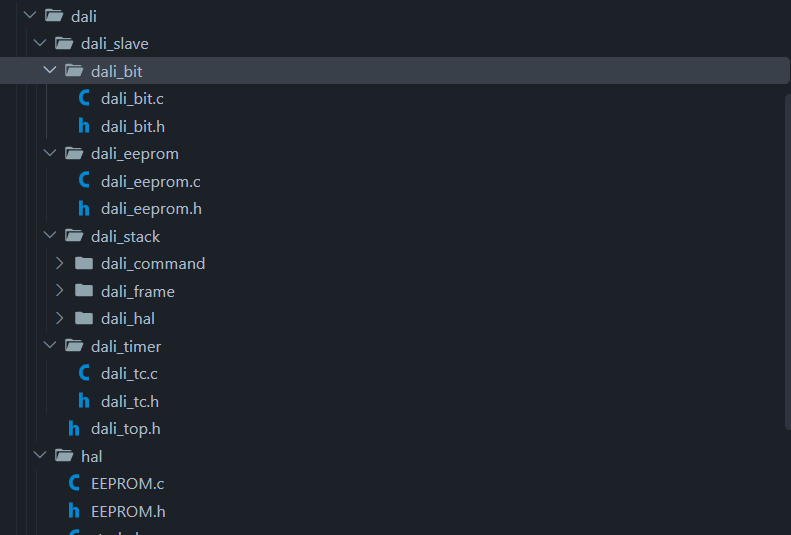

└─────────────────────────────────────────────────────────┘1.1 模块文件结构
协议栈源码按功能模块组织，结构清晰：
dali_slave/
├── dali_top.h # 顶层头文件，统一包含所有模块
├── dali_bit/ # 物理层编解码
│ ├── dali_bit.h
│ └── dali_bit.c
├── dali_stack/ # 协议栈核心
│ ├── dali_frame/ # 帧处理层
│ │ ├── dali_frame.h
│ │ └── dali_frame.c
│ ├── dali_command/ # 命令处理层
│ │ ├── dali_cmd.h
│ │ └── dali_cmd.c
│ └── dali_hal/ # 硬件抽象层
│ ├── dali_hal.h
│ └── dali_hal.c
├── dali_eeprom/ # EEPROM 持久化
│ ├── dali_eeprom.h
│ └── dali_eeprom.c
└── dali_timer/ # 定时器管理
├── dali_tc.h
└── dali_tc.c2. 核心数据结构
2.1 顶层数据视图 (dali_top.h)
协议栈通过 dali_top.h 统一管理各模块接口，定义了核心交互函数：
c
/* DALI 地址与数据设置 */
void dali_set_addr_to_stack(uint8_t address);
void dali_set_data_to_stack(uint8_t data_1);
/* 接收标志与发送状态 */
void dali_set_received_flag_to_stack(bool flag);
void dali_set_sent_status_to_stack(uint8_t status);
uint8_t dali_get_sent_status_from_stack(void);
uint8_t dali_get_sent_data_from_stack(void);
/* EEPROM 操作接口 */
uint8_t *dali_get_update_flag_addr_from_stack(void);
uint8_t *dali_get_data_addr_from_stack(void);
uint8_t dali_get_data_size_from_stack(void);
/* 帧处理与状态机 */
void dali_frame_init(void);
void dali_process_frame_state(void);
void dali_frame_ms_tick(void);
/* 渐变处理 */
void dali_command_fade_ms_tick(void);
/* 设备状态处理 */
void dali_process_power_on(void);
void dali_process_interface_failure(void);
void dali_process_identify_device(void);2.2 更新标志定义
c
#define VAR_UPDATE (1 << 0) // 变量区更新
#define BANK0_UPDATE (1 << 1) // Bank0 更新
#define BANK1_UPDATE (1 << 2) // Bank1 更新2.3 帧信息结构 (dali_frame.h)
c
typedef struct {
uint8_t rec_addr; // 接收地址字节
uint8_t rec_data; // 接收数据字节
uint8_t send_data; // 发送数据字节
volatile bool get_new_frame; // 新帧标志
uint8_t frame_time; // 帧计时
uint8_t send_status; // 发送状态
} dali_slave_service_info_t;3. 模块职责详解
3.1 物理层编解码 (dali_bit)
核心职责：
- DALI 总线信号的电平检测与位解码
- 基于中断的接收状态机
- 基于定时器的发送编码
- TE (Time Element) 时序容差处理
关键参数：
c
#define MIN_TE_CNT (TE_CNT - 4) // TE 容差下限
#define MAX_TE_CNT (TE_CNT + 4) // TE 容差上限
#define MIN_2TE_CNT (2 * MIN_TE_CNT)
#define MAX_2TE_CNT (2 * MAX_TE_CNT)
#define STOP_CNT (4 * TE_CNT) // 停止位时长
#define TE_CNT 13 // 半个 bit 的定时器计数接收状态枚举：
c
#define BIT_START 0xFF // 起始位
#define BIT_0 0x01 // 数据位 0
#define BIT_1 0x02 // 数据位 1
// ... BIT_2 ~ BIT_15
#define BIT_STOP1 0x11 // 停止位 1
#define BIT_STOP2 0x12 // 停止位 23.2 帧处理层 (dali_frame)
核心职责：
- 地址类型解析（单灯/分组/广播/特殊命令）
- 前向帧/后向帧状态机管理
- 重复帧检测与去重
- 总线空闲检测
帧状态枚举：
c
enum {
IDLE, // 空闲
FORWARD_FRAME, // 前向帧
FORWARD_BACKWARD_DELAY, // 前后向延迟
FORWARD_IDLE_DELAY, // 前向空闲延迟
FORWARD_REPEAT_FRAME, // 重复帧
FORWARD_REPEAT_DELAY, // 重复帧延迟
BACKWARD_FRAME_ANSWER, // 后向应答帧
BACKWARD_IDLE_DELAY // 后向空闲延迟
};地址类型定义：
c
#define NOT_ME 0x00 // 非本设备
#define GROUP_ADDR 0x01 // 组地址
#define BROADCAST 0x02 // 广播
#define SHORT_ADDR 0x03 // 短地址
#define SPECIAL_CMD 0x04 // 特殊命令
#define BROADCAST_UNADDRESSED 0x05 // 未编址广播地址掩码定义：
c
#define ADDR_Y 0x80 // Y 位 (组/广播标识)
#define ADDR_NON_SHORT 0x60 // 非短地址掩码
#define ADDR_SHORT_A 0x7E // 短地址掩码
#define ADDR_GROUP_A 0x1E // 组地址掩码
#define ADDR_S 0x01 // S 位 (特殊命令标识)
#define ADDR_BROADCAST 0xFE // 广播地址
#define ADDR_BROADCAST_UNADDRESSED 0xFC // 未编址广播3.3 命令处理层 (dali_cmd)
核心职责：
- 标准 DALI 命令解析与执行（0~255）
- 特殊命令处理（0xA1~0xC9）
- DTR0/DTR1/DTR2 数据寄存器管理
- 调光渐变引擎
- 色温 PWM 控制
- 状态查询应答
命令分类：
| 命令范围 | 类型 | 说明 |
|---|---|---|
| 0~10 | 基础控制 | OFF/UP/DOWN/STEP/RECALL 等 |
| 16~31 | 场景调用 | GO TO SCENE 0~15 |
| 32~48 | 配置命令 | RESET/STORE/SET 等 |
| 64~127 | 场景/分组配置 | SET SCENE/ADD GROUP 等 |
| 128~129 | 地址/内存 | SET SHORT ADDRESS/ENABLE WRITE |
| 144~197 | 查询命令 | QUERY STATUS/LEVEL 等 |
| 224~255 | 扩展应用 | 色温/调光曲线/故障查询 |
| 0xA1~0xC9 | 特殊命令 | INITIALISE/RANDOMISE/COMPARE 等 |
3.4 EEPROM 持久化层 (dali_eeprom)
核心职责：
- 从 EEPROM 加载 DALI 配置数据
- 将变更数据写回 EEPROM
- 数据完整性校验
- 更新标志管理
初始化校验标志：
c
#define EEROM_DATA_INIT_SUCESS_DATA_1 0X55
#define EEROM_DATA_INIT_SUCESS_DATA_2 0XAA3.5 定时器层 (dali_timer)
核心职责：
- 1ms 系统时钟节拍
- DALI 位时序定时器 (TE=13)
- PWM 输出控制（亮度/色温）
关键参数：
c
#define SYS_TICK_TC_TOP (CLK_CPU / DALI_PWM_CLOCK_HZ)
#define DALI_PWM_CLOCK_HZ 1470
#define DALI_BIT_TC_TOP (CLK_CPU / 2400 / TE_CNT) // 2400bps
#define TE_CNT 13 // 半 bit 计数
#define DALI_PWM_TC_TOP 0x0FFF // 12-bit PWM3.6 硬件抽象层 (dali_hal)
核心职责：
- GPIO 引脚配置（RX 高阻输入 / TX 推挽输出）
- 前向/后向帧收发切换
- PWM 输出更新（亮度/色温）
- 拨码开关地址读取
- 设备识别闪烁
拨码开关地址读取：
c
#define SHOTADDRESS_VAULE_BIT1 (P02 ? 0 : 1)
#define SHOTADDRESS_VAULE_BIT2 (P43 ? 0 : 1)
#define SHOTADDRESS_VAULE_BIT3 (P03 ? 0 : 1)
#define SHOTADDRESS_VAULE_BIT4 (P04 ? 0 : 1)
#define SHOTADDRESS_VAULE_BIT5 (P05 ? 0 : 1)
#define SHOTADDRESS_VAULE_BIT6 (P06 ? 0 : 1)
#define SHOTADDRESS_VALUE (SHOTADDRESS_VAULE_BIT1 | \
_crol_(SHOTADDRESS_VAULE_BIT2, 1) | \
_crol_(SHOTADDRESS_VAULE_BIT3, 2) | \
_crol_(SHOTADDRESS_VAULE_BIT4, 3) | \
_crol_(SHOTADDRESS_VAULE_BIT5, 4) | \
_crol_(SHOTADDRESS_VAULE_BIT6, 5))4. 数据流全景
4.1 接收数据流
DALI 总线信号
↓
外部中断 (INT0)
↓
dali_rx_IRQHandler() ← 边沿检测，启动解码
↓
dali_decode_IRQHandler() ← TE 定时器驱动，逐位解码
↓
dali_set_addr_to_stack() ← 地址字节写入协议栈
dali_set_data_to_stack() ← 数据字节写入协议栈
dali_set_received_flag() ← 设置接收完成标志
↓
dali_frame_check_addr() ← 地址类型匹配
↓
dali_cmd_process_xxx() ← 命令解析与执行
↓
PWM 输出 / EEPROM 写入 / 状态更新4.2 发送数据流（后向帧）
命令处理需要应答
↓
dali_frame_process_data() 返回 FORWARD_BACKWARD_DELAY
↓
dali_hal_disable_forward_enable_backward() ← 切换到发送模式
↓
dali_set_sent_status(SENDING_START)
↓
dali_decode_IRQHandler() 编码分支
↓
逐位输出 DALI 后向帧 (8 bit)
↓
dali_set_sent_status(SENDING_STOP)
↓
dali_hal_enable_forward_disable_backward() ← 切换回接收模式4.3 调光渐变流
DAPC 命令 (直接弧光功率控制)
↓
dali_cmd_direct_arc_power_control()
↓
计算 fade_step = flash_inv_fadetime_val[fade_time] × level_change
↓
设置 fade_direction (UP/DOWN/DIRECT)
↓
dali_command_fade_ms_tick() ← 每 1ms 调用
↓
dali.long_level += fade_step ← 32 位渐变累加
↓
dali_cmd_set_pwm_output() ← 更新 PWM
↓
dali_hal_update_pwm_output() ← 硬件输出5. 内存映射
5.1 变量区 (struct var)
协议栈维护完整的 DALI 设备状态变量：
c
struct var {
uint8_t target_level; // 目标亮度
uint8_t tc_target_level; // 目标色温
uint8_t data_check_1; // 数据校验
uint8_t power_on_level; // 上电亮度
uint8_t tc_powon_level; // 上电色温
uint8_t system_failure_level; // 故障亮度
uint8_t tc_fail_level; // 故障色温
uint8_t minimum_level; // 最小亮度
uint8_t maximum_level; // 最大亮度
uint8_t physical_minimum_level; // 物理最小亮度
uint8_t fade_time; // 渐变时间 (0~15)
uint8_t fade_rate; // 渐变速度 (0~15)
uint8_t extended_fade_time_base; // 扩展渐变时间基数
uint8_t extended_fade_time_multiplier;// 扩展渐变时间倍率
uint8_t short_address; // 短地址 (0~63)
uint8_t operating_mode; // 操作模式
uint8_t group_0_7; // 分组 0~7 归属
uint8_t group_8_15; // 分组 8~15 归属
uint8_t scene[16]; // 16 个场景亮度
uint8_t tc_scene[16]; // 16 个场景色温
uint8_t version_number; // 版本号
uint8_t random_address[3]; // 随机地址 (24 bit)
// ... 更多字段
};5.2 Memory Bank0
c
#define BANK0_LAST_MEMORY_LOCATION 0x1A
// Bank0 内存映射
dali_ram.memory.bank0[0] = BANK0_LAST_MEMORY_LOCATION // 最后存储位置
dali_ram.memory.bank0[2] = NUMBER_OF_LAST_BANK // Bank 数量
dali_ram.memory.bank0[3~8] = GTIN // GTIN 码
dali_ram.memory.bank0[9~10] = FIRMWARE_VER // 固件版本
dali_ram.memory.bank0[11~18] = ID_NUMBER // 设备 ID
dali_ram.memory.bank0[19~20] = HARDWARE_VER // 硬件版本
dali_ram.memory.bank0[21~23] = NUM_OF_10X_VER // 协议版本
dali_ram.memory.bank0[24] = CONTROL_DEVICE_NUM // 控制设备数
dali_ram.memory.bank0[25] = CONTROL_GEAR_NUM // 控制灯具数
dali_ram.memory.bank0[26] = CONTROL_GEAR_INDEX // 灯具索引5.3 Memory Bank1
c
#define BANK1_LAST_MEMORY_LOCATION 0x10
#define BANK1_LOCK_BYTE 0xFF // 锁定字节
// Bank1 包含 OEM 信息、GTIN、设备 ID 等
// 可通过 WRITE_MEMORY_LOCATION 命令写入（需先解锁）6. 关键设计亮点
6.1 中断驱动的位解码
DALI 协议基于曼彻斯特编码，每个 bit 由两个 TE (Time Element) 组成：
- Bit 0：先低后高 (Low-High)
- Bit 1：先高后低 (High-Low)
协议栈通过外部中断捕获边沿变化，结合 TE 定时器精确判断 bit 值：
c
void dali_rx_IRQHandler(void) {
// 边沿检测
pin_level = DALI_RX_PORT_PIN_VALUE;
if (status_receive == 0) {
if (pin_level == LOW) {
// 下降沿 = 起始位
status_receive = BIT_START;
}
}
else if (status_receive == BIT_START) {
if (level_time >= MIN_TE_CNT && level_time <= MAX_TE_CNT) {
status_receive = BIT_0; // 起始位正确，准备接收 16 bit 数据
}
}
// ... 逐位解码
}6.2 32 位高精度渐变
协议栈使用 32 位联合体实现高精度渐变：
c
union daliunion {
struct {
uint8_t level; // 实际 DALI 亮度值 (0~254)
uint8_t byte2;
uint8_t byte1;
uint8_t byte0; // 分数部分
} s;
uint32_t long_level; // 32 位整体
} dali;渐变步进通过查表获得：
c
// 渐变时间倒数表 (移位 25 bit)
uint32_t const flash_inv_fadetime_val[] = {
0x0000, 0xB964, 0x8312, 0x5CB2, 0x4189,
0x2E59, 0x20C5, 0x172B, 0x1062, 0x0B96,
0x0831, 0x05CB, 0x0419, 0x02E5, 0x020C, 0x0173
};
// 计算步进
fade_step = flash_inv_fadetime_val[fade_time];
fade_step = fade_step * level_change;
fade_step = fade_step >> 1; // 右移 1 bit6.3 重复帧检测机制
DALI 标准要求配置命令需要连续发送两帧相同数据才生效：
c
case FORWARD_REPEAT_FRAME:
if (service_info.get_new_frame == true) {
addr_type = dali_frame_check_addr(&service_info);
if (data_backup == service_info.rec_data) {
// 两帧相同，执行命令
dali_frame_process_data(&service_info, addr_type, true);
} else {
// 两帧不同，执行新的命令
dali_frame_process_data(&service_info, addr_type, false);
}
}6.4 设备发现随机地址机制
DALI 设备通过 24 bit 随机地址参与寻址竞争：
c
case RANDOMISE:
// 生成随机地址
dali_ram.variable.random_address.high = rand();
dali_ram.variable.random_address.mid = rand();
dali_ram.variable.random_address.low = rand();
break;
case COMPARE:
// 比较随机地址与搜索地址
if (temp_random_addr <= temp_search_addr) {
ret = ANSWER_YES; // 应答
}
break;
case WITHDRAW:
// 匹配的设备退出竞争
if (temp_random_addr == temp_search_addr) {
withdraw = 1;
}
break;7. 模块交互时序
7.1 主循环调用顺序
c
while (1) {
dali_process_frame_state(); // 帧状态机
dali_command_fade_ms_tick(); // 亮度渐变
dali_command_fade_ms_tick_tc(); // 色温渐变
dali_process_power_on(); // 上电处理
dali_process_interface_failure();// 总线故障处理
dali_process_identify_device(); // 设备识别
dali_eeprom_update_tick(); // EEPROM 更新
}7.2 定时器中断
c
// 1ms 系统时钟
void system_timer_1ms(void) {
ms_tick_flag = true;
dali_frame_ms_tick(); // 帧计时
// 渐变计时
// 保活计时
}
// DALI 位时序定时器 (每 TE 触发)
void dali_decode_IRQHandler(void) {
// 接收解码
// 发送编码
}8. 注意事项
- TE 容差：协议栈允许 TE 值 ±4 的容差，适应不同晶振频率
- 串口独占：DALI 总线必须保证只有一个程序在使用，严禁多程序同时使用
- EEPROM 写入：仅在数据变更时写入，避免频繁擦写
- 渐变精度：使用 32 位累加器保证渐变平滑，避免步进跳跃
- 重复帧窗口：115ms 内收到两帧相同数据才执行配置命令
- 设备发现超时：INITIALISE 命令启动 15 分钟寻址窗口，TERMINATE 可提前终止
9. 相关文档
- 《极物科技 | DALI协议栈 - 物理层位编解码详解》
- 《极物科技 | DALI协议栈 - 帧传输状态机与地址解析》
- 《极物科技 | DALI协议栈 - 标准命令集解析》
- 《极物科技 | DALI协议栈 - 特殊命令与设备发现机制》
- 《极物科技 | DALI协议栈 - DT8 双色温扩展实现》
- 《极物科技 | DALI协议栈 - 调光曲线与 PWM 映射》
- 《极物科技 | DALI协议栈 - 渐变引擎深度解析》
- 《极物科技 | DALI调光灯 - 快速接入指南》
- 《极物科技 | DALI调光灯 - UDP 通讯协议规范》
关于极物科技（ZEEWO）
极物科技（Zeewo）致力于为用户提供智能控制系统及硬件产品。我们以总线系统为技术底座，以**"稳定、可靠、快速响应"**为产品底线，是国内少有的拥有 KNX、DALI 全套软硬件自主研发能力的厂商之一。
我们的核心能力：

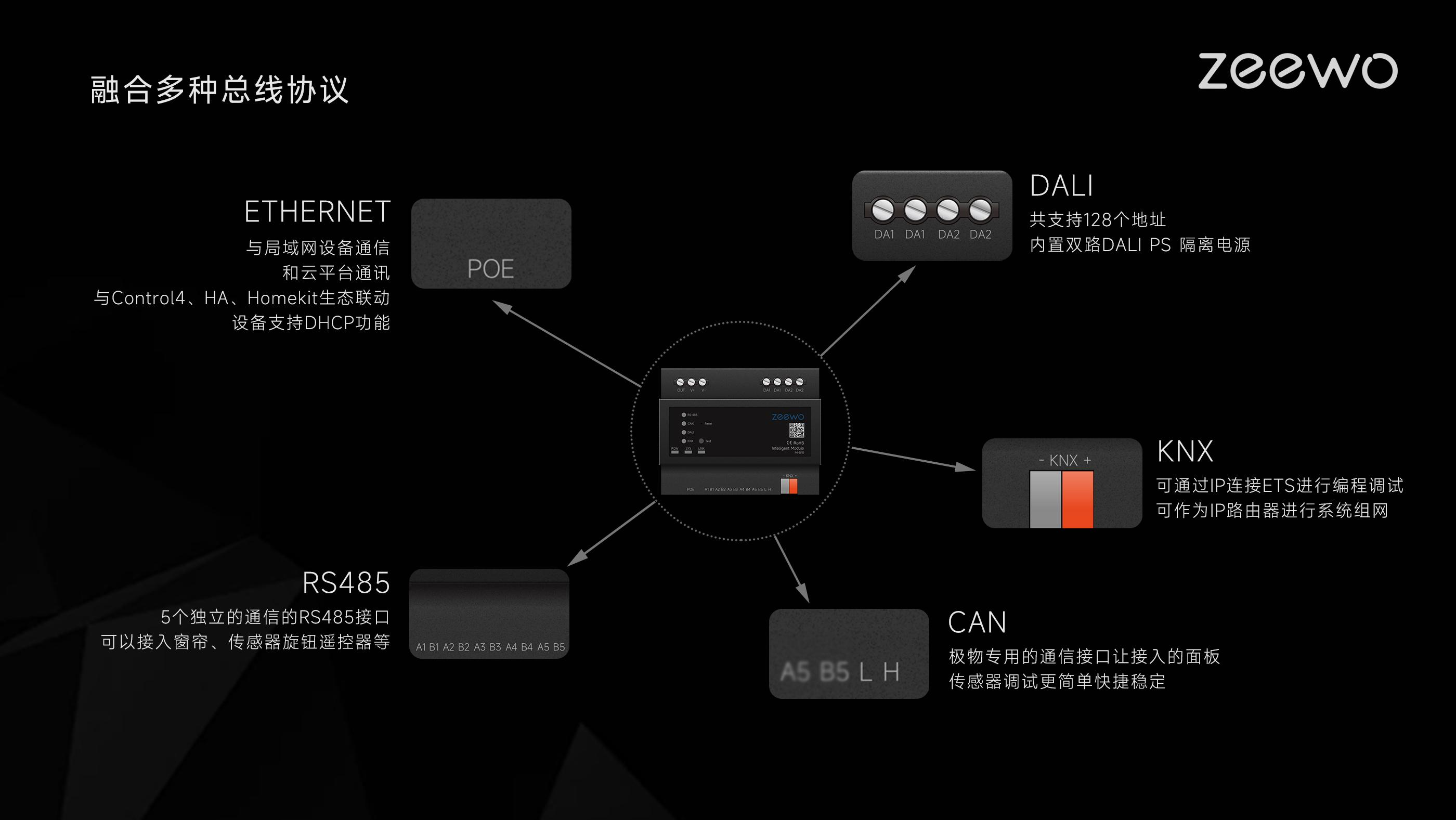

- 系统架构：自研极物 OS，支持多协议无界融合（KNX/DALI/CAN/RS485/IP）。
- 核心硬件：带双路 DALI 的 KNX 主机、超薄全金属定制面板、各类智选传感器及网关。
- 生态互联：深度融入 Apple HomeKit、Matter、小度、HomeAssistant 及纯血鸿蒙生态。
- 调试交付：独家支持 ETS 导出 XML 直接导入进行 APP 免编程调试，支持远程 WEB 运维。
我们的市场覆盖：
服务网点已覆盖全国核心城市（含长三角、珠三角、成渝等），并以高品质的方案深耕家居生活、酒店民宿、企业办公、疗愈康养、餐馆会所等多个细分领域。
(如果您在开发或落地中遇到技术问题，欢迎通过官网或后台私信与我交流探讨)
