2nm工艺+AI算力跃升,深度拆解苹果Mac mini与Mac Studio主力芯片M6/M5 Ultra

苹果首颗2nm芯片来了:M6与M5 Ultra深度拆解,桌面AI算力进入新周期。

8月25日,苹果没有召开发布会,直接在官网更新了两条台式机产品线:搭载全新M6和M5 Pro芯片的新款Mac mini,以及搭载M5 Max和全新M5 Ultra芯片的新款Mac Studio。

表面看是一次常规迭代,实际上有两个重要信号值得我们关注。

第一,M6是苹果第一款采用2nm制程工艺的芯片,也是全球首款面向消费级市场量产的2nm处理器。苹果把最先进的制程节点第一次给了一台起售价6999元的小主机,而不是iPhone。

第二,M5 Ultra首次在M系列中实现四晶粒架构,统一内存最高512GB,带宽1.2TB/s。苹果官方给它的定位是在设备端完整运行数千亿参数的超大型大语言模型。

这两件事合在一起,我们基本可以得到一个判断:苹果正在把桌面Mac重新定义为端侧AI的算力节点。

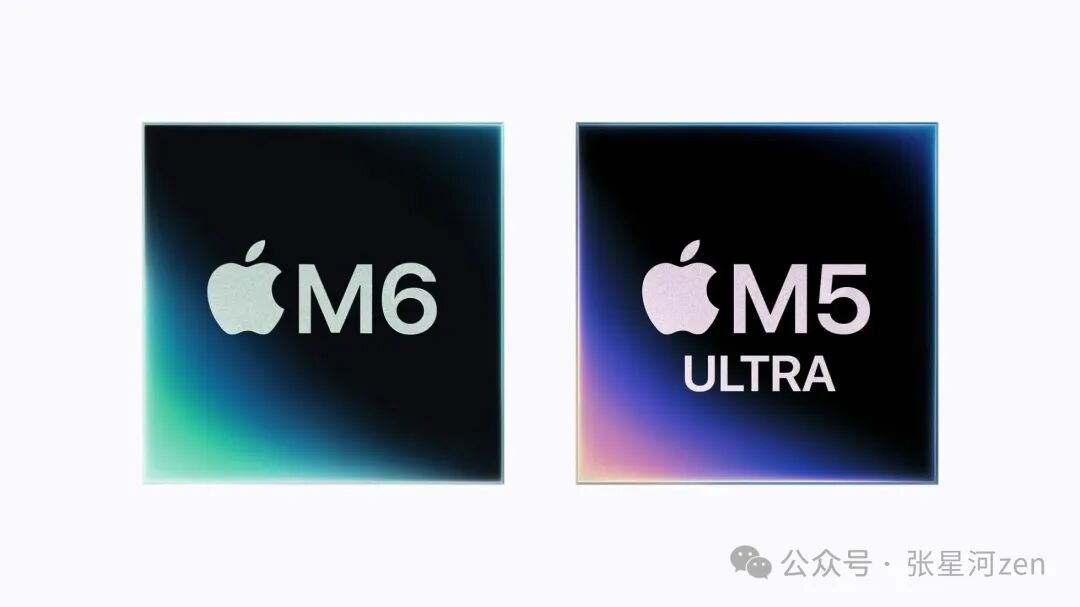

图1:苹果官方M6与M5 Ultra芯片渲染图

一、先看产品本身:两台机器,四款芯片

这次发布的新品阵容如下:

新款Mac mini,可选M6或M5 Pro芯片,国行起售价分别为6999元和12999元。机身维持12.7厘米见方的铝合金设计,配备雷电接口、Wi-Fi 7、蓝牙6,标配2.5Gb以太网,可选10Gb。

新款Mac Studio,可选M5 Max或M5 Ultra芯片,国行起售价分别为19999元和46999元。首次支持Wi-Fi 7和蓝牙6,配备雷电5端口。

两款产品8月27日上午9点开启预购,9月22日正式发售。

价格层面,M6版Mac mini比上一代M4版的4499元上涨了2500元。涨价的原因,应该与存储芯片成本上涨有关。2026年以来,AI服务器对HBM等高性能存储的需求爆发,三星、SK海力士、美光将大量先进产能转向服务器级产品,消费级DRAM和NAND供给被持续挤压,第一季度通用DRAM合约价环比上涨九成以上。苹果和亚马逊近期上调硬件价格,都是这条成本链传导到终端的结果。

二、M6拆解:2nm制程到底带来了什么

制程:台积电2nm首次消费级落地

M6采用台积电2nm制程工艺。这一代工艺的核心变化是晶体管架构从FinFET(鳍式场效应晶体管)切换到纳米片(Nanosheet)环绕栅极结构。简单说,栅极从三个面包住沟道升级为四面全包,对电流的控制更精确,漏电更低,同等性能下功耗显著下降,同等功耗下频率可以拉得更高。

对苹果而言,2nm意味着在更小的晶粒面积里塞进更多晶体管,这是M6能在核心数量、神经网络引擎和内存带宽三个维度同时升级的物理基础。

CPU:首次采用三档核心架构

M6搭载12核CPU,包含2颗超级核心、4颗性能核心和6颗能效核心,比M5多出2颗。这是M系列主流芯片第一次使用三档核心设计:超级核心处理单线程高负载,性能核心与超级核心协同处理多线程任务,能效核心负责后台事务。

官方数据:单线程性能业界领先,多线程性能比M5提升最高20%,比M1提升最高2.4倍,比M4提升40%。

GPU:每个核心内置神经网络加速器

M6的12核GPU比M5多2颗核心,关键在于每颗核心都集成了神经网络加速器。这个设计去年在M5上首次出现,思路是把AI矩阵计算能力直接下沉到GPU核心内部,让图形处理器同时成为AI处理器。效果是GPU的AI峰值算力比M5提升近30%,比M1提升超过8倍,大模型交互中最耗时的提示词处理环节明显提速。同时M6还集成了更新的着色器核心架构、动态缓存和硬件加速光线追踪,几何处理速率提升50%。

神经网络引擎:双16核设计

M6搭载双16核神经网络引擎,峰值算力最高达到前代的2倍。系统框架可以同时调用两个引擎执行模型任务,这对并行度高的AI工作流意义重大。

统一内存:32GB容量,170GB/s带宽

M6支持最高32GB统一内存,带宽最高170GB/s,比M5提升10%,比M1提升2.5倍。

统一内存架构(UMA)是苹果端侧AI故事的底座。传统PC架构里,CPU和GPU各有独立内存,数据要在两套内存之间来回拷贝。苹果把高带宽内存池直接集成在芯片封装内,CPU、GPU、神经网络引擎共享同一份数据,零拷贝。对AI推理来说,模型权重只需加载一次,所有计算单元直接访问,这决定了Mac运行本地大模型的效率上限。

落到实际体验:搭载M6的Mac mini运行本地大模型时,用LM Studio处理提示词的速度是M4版的4.8倍,是M1版的13.5倍。32GB内存可以流畅运行8bit量化的140亿参数级模型,应付代码补全、文档处理、轻量智能体任务绰绰有余。

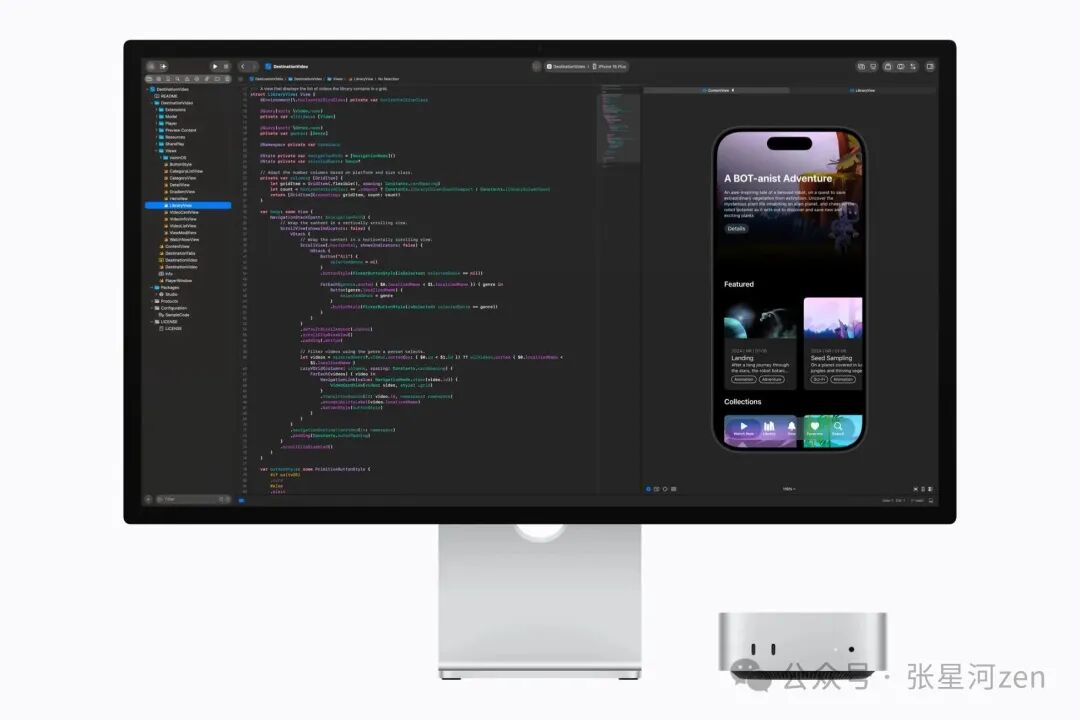

图2:新款Mac mini官方图

三、M5 Ultra拆解:四晶粒架构是怎么拼出来的

如果说M6展示的是制程红利,M5 Ultra展示的就是封装工程的极限。

UltraFusion:从双晶粒到四晶粒

M5 Max本身就是双晶粒设计。M5 Ultra再用新一代UltraFusion封装技术,把两枚双晶粒的M5 Max互联起来,形成四晶粒架构,这是M系列SoC的第一次。

多晶粒拼合最难的不是物理连接,而是让晶粒之间交换数据的延迟低到软件无感知。UltraFusion使用硅中介层和微型凸块进行连接,可传输上万个信号,这一代把晶粒间带宽提升到4.4TB/s以上,连接密度提升超过6倍。效果是四颗晶粒在操作系统层面就是一颗完整的处理器,macOS和应用软件无需任何改动,不需要按四颗独立芯片重新分配任务。

这种用先进封装延续算力增长的路线,本质上是摩尔定律放缓之后整个行业的共识:单颗晶粒的面积逼近光刻极限,那就把多颗晶粒在封装层面缝合成一颗超级芯片。英伟达的Blackwell、AMD的EPYC走的是同一条路,苹果这次把消费级芯片的晶粒缝合数量推到了四颗。

规格:36核CPU加80核GPU

M5 Ultra集成最多36核CPU,包含12颗超级核心和24颗性能核心,没有能效核,全部面向高性能计算。相比M3 Ultra,单线程提升最高1.25倍,多线程提升最高1.3倍。

GPU最多80核,首次在Ultra芯片的每颗GPU核心中加入神经网络加速器,处理AI任务的GPU峰值算力比M3 Ultra提升最高4.5倍,比M1 Ultra提升超过6倍。支持第二代动态缓存、硬件加速网格着色和第三代光线追踪,图形性能比M3 Ultra提升最高40%。另有32核神经网络引擎和强大的媒体处理引擎,支持四路ProRes编解码和硬件AV1解码。

内存:512GB容量,1.2TB/s带宽

这是M5 Ultra最夸张的指标。512GB统一内存,带宽1.2TB/s,比M3 Ultra提升50%。

这个容量意味着什么?满血版671B参数的DeepSeek-R1,4bit量化后大约需要350到400GB内存,M5 Ultra版Mac Studio可以把它完整装进本地内存离线运行。对比之下,传统方案要跑这个级别的模型,需要多张数据中心级GPU组成的服务器。

此外,通过雷电5端口,多台Mac Studio可以组成集群,分布式AI推理性能比单机提升最高3倍。此前已经有开发者用四台512GB内存的Mac Studio串成2TB统一内存的桌面AI集群,苹果这次等于把集群能力做成了官方特性。

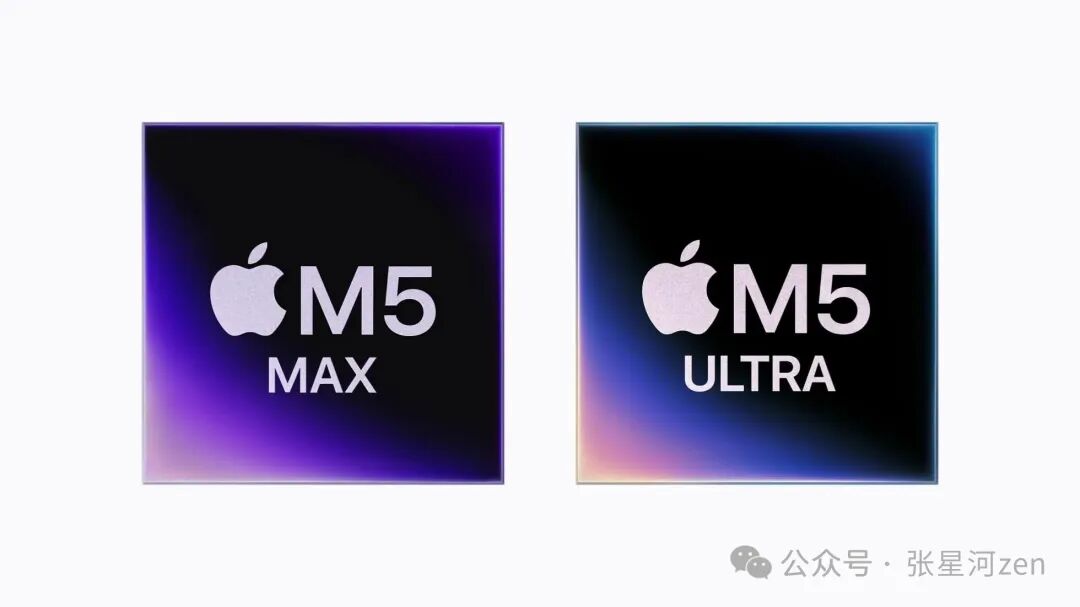

图3:苹果官方M5 Max与M5 Ultra芯片图

四、释放的战略信号:为什么M6首发给了Mac mini

按照惯例,苹果最先进的芯片通常由iPhone首发。这次2nm的M6却给了一台台式小主机,这个选择本身就是产品策略的宣言。

苹果对新款Mac mini的描述里有一个关键词:全天候桌面智能体计算工具。本地跑大模型、运行AI Agent、图像生成、代码补全,这些任务需要一台安静、省电、始终在线、能保护隐私的设备。Mac mini的形态恰好全部命中。它的角色正在从"最便宜的Mac"转向个人AI算力节点。

Mac Studio则向上覆盖专业工作流:影视后期、三维渲染、科学计算,以及本地运行和微调大模型。配合macOS 27和下一代Apple Intelligence,苹果的开发者框架Core ML、Metal可以直接调用双神经网络引擎和GPU内置的神经加速器,开发者在本地就能构建完整的AI工作负载。

从M6到M5 Pro、M5 Max再到M5 Ultra,苹果在桌面端搭出了一条从32GB到512GB统一内存的完整算力阶梯,对应从十亿参数到数千亿参数模型的本地运行需求。这是目前消费电子行业里覆盖最完整的端侧AI硬件矩阵。

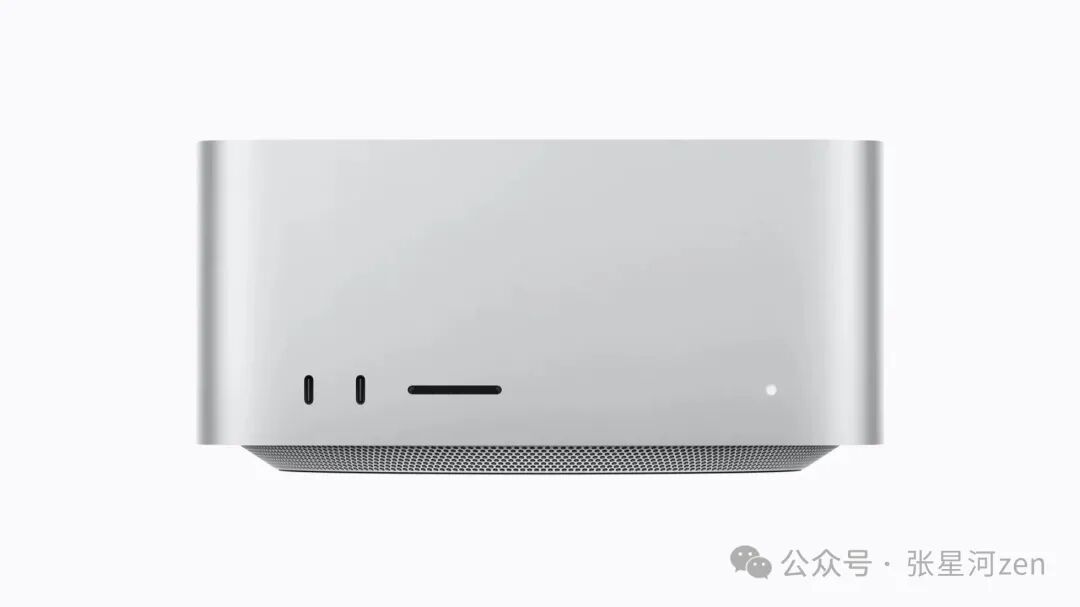

图4:新款Mac Studio官方图

五、从产业链视角来看,这次发布牵动了哪些环节

晶圆代工:台积电2nm产能的锚点客户

M6是台积电2nm工艺的首批量产产品之一。先进制程从3nm切换到2nm,单片晶圆成本显著上升,苹果作为首发客户锁定了初期最紧张的产能。按照苹果的产品节奏,2nm接下来会延伸到iPhone的A系列芯片,台积电先进制程的产能分配将持续向AI相关订单倾斜。

先进封装:从InFO到SoIC与硅中介层

M5 Ultra的四晶粒架构依赖硅中介层、微型凸块、裸片缝合等先进封装技术,高阶M系列芯片采用服务器级的2.5D封装方案。多晶粒设计还有一个工程优势:封装时只键合测试合格的晶粒,用已知合格晶粒拼接提升整体良率,摊薄大芯片的制造成本。先进封装在整个芯片价值量中的占比正在快速提升,这是确定性最强的产业趋势之一。

存储:涨价周期里的双刃剑

统一内存容量是Mac AI故事的核心,但DRAM涨价同样直接推高了整机成本。这次Mac全系涨价,存储成本是主因。AI服务器抢占HBM产能、消费级存储供给收缩的格局,业内预计至少延续到2027年。对所有端侧AI硬件厂商来说,内存既是卖点,也是成本压力最大的环节。

端侧AI生态:硬件先行,软件跟进

硬件算力到位之后,竞争焦点会转向应用生态。本地大模型运行、端侧智能体、隐私计算这些场景能否成为消费者换机的真实理由,取决于macOS 27和下一代Apple Intelligence落地后的实际体验。

苹果这次没有发布会的发布,信息量其实超过了很多发布会。M6把2nm制程带进消费市场,M5 Ultra把四晶粒封装和512GB统一内存搬上桌面,苹果用两款芯片清楚地划出了一条路线:AI计算的重心正在从云端向端侧延伸,而桌面设备会成为这条路线上的第一批算力节点。

对整个半导体产业来说,先进制程、先进封装、高带宽内存三条技术主线在这一款产品上交汇。接下来值得观察的,是9月秋季发布会上iPhone 18系列如何承接这套技术底座。


免责声明:本文仅为技术科普与产业信息梳理,不构成任何投资建议,不作为投资参考。
