高侧电源开关是硬件设计里十分常见的电路，P 沟道 MOSFET 凭借接线简单的优势被大量使用，但低压驱动发热、浪涌损坏、器件替代难等问题一直困扰研发工程师。杰盛微 JSM4485，SOP‑8 封装‑40V 增强型 P‑MOS，兼顾大电流、低导通电阻与 4.5V 逻辑电平驱动，为显示电源、消费电子带来高可靠性国产解决方案。
一、高侧开关设计，为什么 P‑MOS 选型总踩坑？
在电子产品电源设计中，电源开关、防反接保护、电池通路控制大多会用到高侧开关电路。相比于 N 沟道 MOSFET，P 沟道 MOS 管不需要自举、升压驱动，电路外围更加简洁，因此在 LCD 逆变器、电池供电设备、小家电当中应用广泛。
但在实际项目调试过程中，不少硬件工程师都会遇到各种各样选型难题。很多规格表看着漂亮的 MOSFET，落地之后问题频出：主控输出只有 4.5V 逻辑电平，MOS 管无法完全导通，整机温升超标；遇到电感反向浪涌，器件容易发生击穿损坏；部分进口器件交期长、价格波动大，影响项目量产节奏；部分国产器件公开资料简略，缺少热特性、安全工作曲线，前期评估耗费大量时间。
选型不能只看耐压、电流两个纸面参数，驱动电压适配、导通损耗、高温稳定性、抗雪崩能力、封装兼容性，每一项都会直接影响最终产品的稳定性。杰盛微 JSM4485 就是针对这些行业实际痛点打造的 P 沟道 MOSFET，‑40V 耐压，‑11A 连续漏极电流，支持‑4.5V 低压驱动，配套完整手册与特性曲线，兼顾性能、可靠性与国产化替代需求。
二、JSM4485 静态电气性能，兼顾低损耗与低压适配

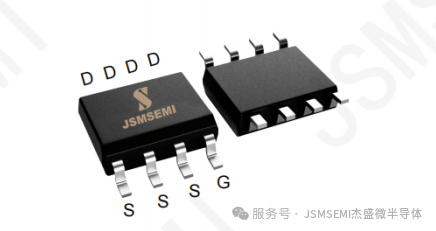

JSM4485 为增强型 P 沟道 MOSFET，采用通用 SOP‑8 贴片封装，符合 RoHS 无铅环保规范，无论是国内销售还是出口海外产品，均可满足合规要求。器件静态参数经过优化，适配消费电子主流的应用工况。
2.1 双电压等级低导通电阻，简化外围电路
导通电阻\(R_{DS(ON)}\)直接决定 MOSFET 导通时的功率损耗，电阻越低，工作发热越小。
-
\(V_{GS}=-10\mathrm{V}\)条件，最大\(R_{DS(ON)}\)仅12mΩ；
-
\(V_{GS}=-4.5\mathrm{V}\)低压逻辑驱动条件，最大\(R_{DS(ON)}\)为15mΩ。
现如今大量 MCU 输出逻辑电平仅 4.5V，很多同类 P‑MOS 在此电压下导通电阻会急剧变大，造成严重发热。JSM4485 原生支持 4.5V 电平直驱，不需要额外增加电平转换芯片，既精简 BOM 物料，也节约 PCB 布局空间，降低整体物料成本。
2.2 阈值电压与关断漏电流，平衡抗干扰与待机功耗
栅极阈值电压\(V_{GS(th)}\)范围‑1.4V~‑2.4V，典型值‑1.9V。这个区间经过调校，既保障器件能够顺利开启，又可以规避空间电磁干扰带来的误导通，适合机箱内部、显示设备等电磁环境复杂的场景。
器件零栅压状态下，关态漏电流最大‑1μA。极低的漏电流对于电池类产品至关重要，设备关机待机时，可以最大限度减少漏电损耗，延长电池续航时间。
2.3 热参数指标，PCB 散热设计重要参考
功率器件的实际能带多大电流，很大程度取决于散热条件。在 1 平方英寸标准 PCB 焊盘条件下，SOP‑8 封装 JSM4485 结到环境热阻\(R_{\theta JA}=40^\circ\mathrm{C/W}\)。25℃室温环境下，器件最大耗散功率 3.1W，芯片最高允许结温 150℃。
器件允许功耗会随着结温升高线性衰减。硬件布局时，要充分利用铜箔铺铜进行散热。遇到脉冲短时大电流工况，可以查阅手册瞬态热阻抗曲线，完成温升仿真评估，避免热击穿失效。
三、动态与可靠性能力，直面电路真实复杂工况
静态参数只是基础，开关速度、栅电荷、体二极管续流、雪崩耐受能力，才是检验 MOSFET 在真实电路中可靠性的核心指标。
3.1 栅电荷与开关特性，适配中高频开关应用
测试条件\(V_{DS}=-20\mathrm{V}\)、\(V_{GS}=-10\mathrm{V}\)、\(I_{DS}=-11\mathrm{A}\)，总栅电荷 Qg 典型 32nC，栅‑漏电荷 Qgd 典型 8nC。栅电荷代表驱动 MOS 管开通关断所需要的电荷，栅电荷越低，驱动回路功耗越低，开关响应速度越快。
器件开通上升时间典型 12ns，电容参数优化，能够满足 LCD 逆变器、负载快速切换等场景时序需求。需要注意，部分动态参数为设计保证，不做产线全检，产品量产前，一定要结合整机实际工况完成验证测试。
3.2 内置体二极管，感性负载续流保护
芯片自带源‑漏体二极管，\(I_{SD}=-1\mathrm{A}\)条件下，正向压降典型‑0.75V，最大‑1V。 在电机、电感等感性负载电路，MOS 管关断瞬间，体二极管承担续流任务。手册提供 25℃和 150℃两条温度下的二极管伏安曲线，高温环境下同电流正向压降会降低。设计阶段需要核算续流电流，如果续流负荷较高，建议增加外部辅助二极管，分担压力，保护 MOSFET。
3.3 UIS 雪崩能力与 SOA 安全工作区，守住器件安全边界
实际电路不可避免会出现电压尖峰、电感反向电动势。JSM4485 通过 UIS 非钳位雪崩测试，具备一定浪涌冲击耐受能力，脉冲宽度受最大结温 150℃限制，有效提升整机抗浪涌能力，降低器件意外烧毁风险。
手册附带完整 SOA 安全工作区曲线图，区分 DC 直流、1s、100ms、10ms、1ms、300μs 多种脉冲时长，清晰标注不同电压下最大允许电流以及导通电阻限制区。硬件仿真和可靠性测试阶段，工程师可以直接参考曲线，保证器件工作在安全范围之内。
四、封装规格与应用场景，快速落地国产化替代
4.1 SOP‑8 标准化封装，兼容现有 SMT 产线
JSM4485 采用行业通用 SOP‑8 贴片封装，遵循 JEDEC MS‑012 AA 标准规格。手册提供完整机械尺寸图与官方推荐 PCB 焊盘，引脚间距 1.27mm。现有 SMT 产线无需调整设备参数，就可以直接贴片生产。
器件满足 RoHS 环保标准，可直接对标本领域同封装进口、国产 MOSFET，方便研发开展器件替代评估，缓解供应链压力。
4.2 多场景适配，不止局限 LCD 逆变器
官方标杆应用为 LCD 电视逆变器电源管理，依托优秀的综合性能，器件还可以拓展至更多领域：
-
消费电子
：锂电池电源通路切换、电池防反接保护、板级高侧负载开关；
-
小型工控设备
：微型直流电机驱动、控制板电源通断模块；
-
小家电与适配器
：板载负载开关、电压防护回路。
五、研发实操指南，用好 JSM4485 的关键要点
再好的器件，也需要合理的电路设计才能发挥全部性能，在这里整理几条实用设计建议，供硬件工程师参考。 第一，4.5V 低压驱动使用场景，务必保证栅极驱动电平充足，防止 MOSFET 长期运行在线性区，引发异常发热。 第二，重视 PCB 散热设计，SOP‑8 功率器件，要加大焊盘铺铜面积，降低热阻，控制芯片结温。 第三，电机、电感等感性负载，充分评估体二极管续流压力，必要时增设外部续流器件。 第四，短时脉冲大电流工况，结合 SOA 安全工作区、瞬态热阻抗曲线核算温升，规避热过载风险。 第五，数据手册仅作为理论参考，产品量产之前，必须完成高低温、浪涌、老化全套整机可靠性测试。
