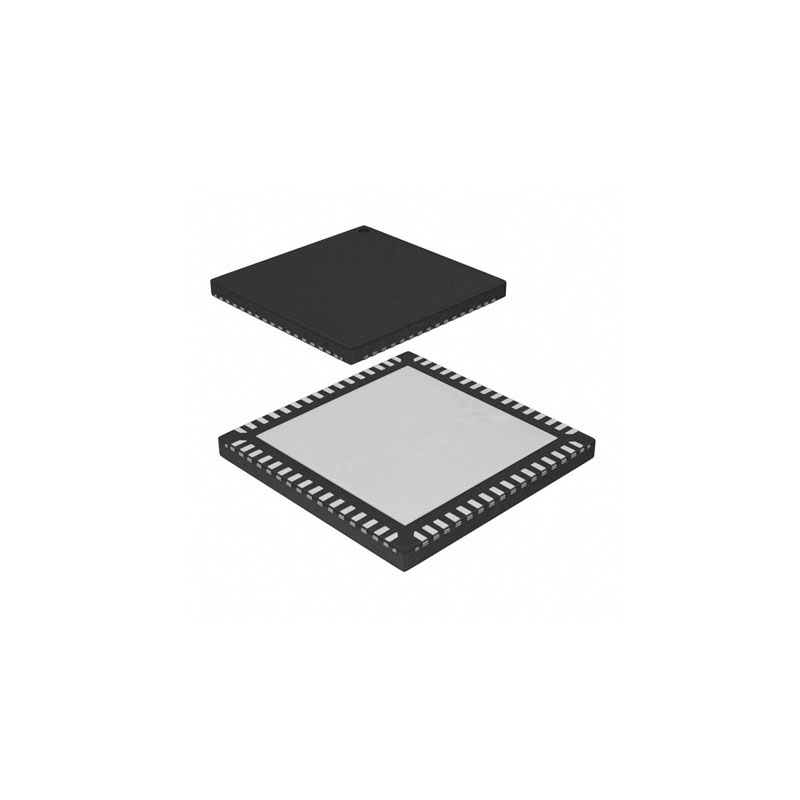

普冉PY32F071是一款应用于智能手表、USB外设、遥控器、电子秤的高性能MCU微控制器。基于32位ARM Cortex‑M0+，72MHz工作频率，单周期乘法1.7~5.5V供电电压，兼顾性能与低功耗。内置128KB闪存和16KB静态运行内存。支持内部高速时钟和低速时钟。支持58个通用I/O口，支持外部中断，灵活连接外设。提供Sleep/Stop低功耗模式。内置3路OPA运算放大器+3路比较器CMP，CMP可联动TIM刹车保护，直接做电流采样、过压欠压检测、电桥放大。采用QFN64封装，尺寸小巧，适合空间受限的设计。
一、核心架构与运算性能

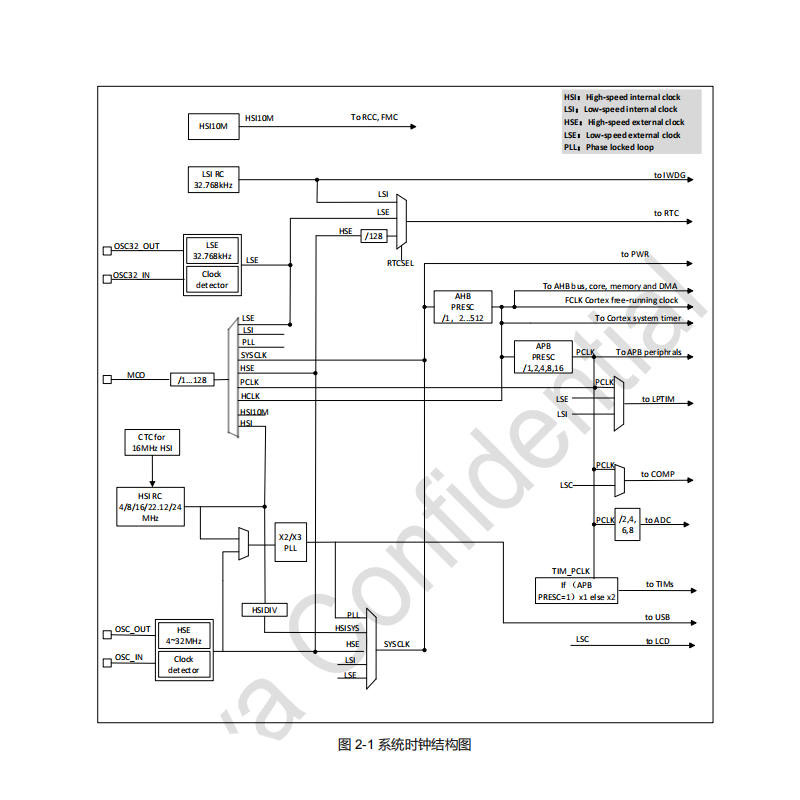

普冉PY32F071系列基于32位ARM Cortex-M0+内核打造，工作主频可达72MHz，支持PLL倍频扩展，可用于实时控制、数据采集和信号预处理等场景，提供运算支持。芯片内置多档位出厂校准的内部时钟，覆盖4MHz到24MHz的HSI频率段，搭配32.768kHz的LSI低速时钟，同时支持外接4-32MHz高速晶振与32.768kHz低速晶振。开发者可根据项目需求调整时钟配置，在性能与功耗之间进行平衡。
二、存储与外设资源配置

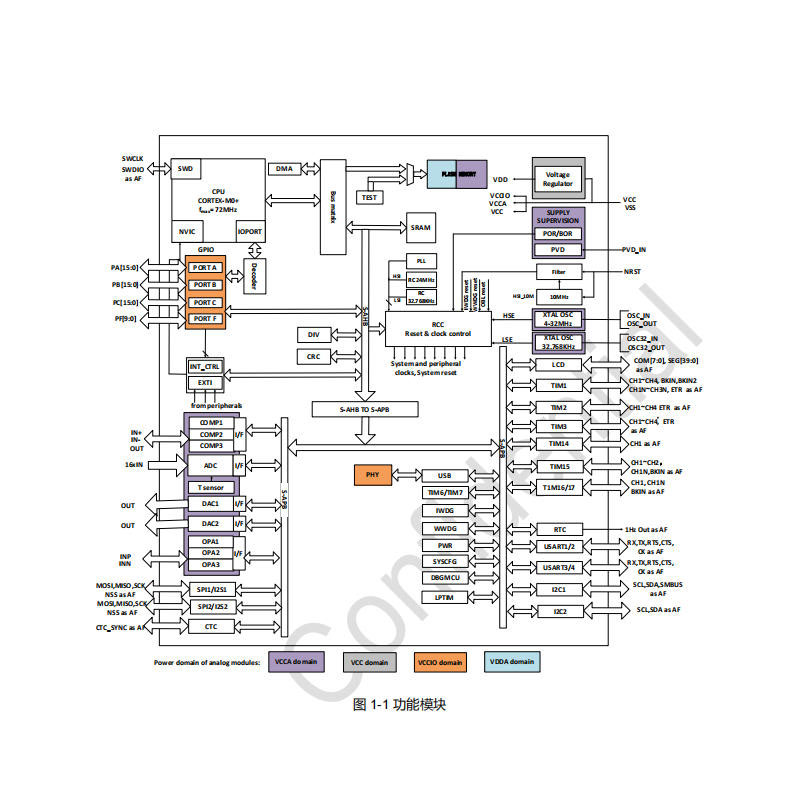

该系列MCU提供梯度化存储配置，Flash容量覆盖32KB到128KB，SRAM容量对应4KB到16KB，可满足不同复杂度项目的代码存储与运行缓存需求，便于按需选型并控制BOM成本。外设资源方面，芯片搭载7通道DMA控制器，可独立完成数据传输任务，有助于降低CPU负载；同时集成13个定时器，包含1路16位高级控制定时器、1路32位通用定时器、多组常规定时器与低功耗定时器，支持互补PWM输出、高精度计时等功能，适用于多种工业与消费电子定时控制场景。
三、片上模拟信号链路
PY32F071的一项特点是集成多类片上模拟信号链资源，可减少外接信号调理芯片的需求，支持模拟信号处理链路中的多项功能。芯片内置1路12位16通道ADC、2路12位DAC、3路独立比较器与3路运算放大器，可实现传感器信号放大、阈值判断、数模转换等功能，有助于精简外围电路设计、减少物料数量，适用于工业传感、电机控制、仪器仪表等对模拟前端有需求的应用场景。
四、宽电压适配与低功耗设计
芯片支持1.7V-5.5V工作电压范围，兼容3.3V与5V供电系统，可减少额外电平转换电路需求，适配电池供电、工业直流供电等多种供电环境。低功耗方面提供Sleep与Stop两种低功耗模式，Stop模式典型功耗约为3μA，搭配支持低功耗唤醒的LPTIM定时器，有助于延长电池类终端的续航时间，可满足手持设备、物联网节点等对功耗敏感的产品需求。同时芯片内置上电/掉电复位、欠压复位与可编程电压检测功能，可在电压波动场景下支持系统稳定运行。
五、多种接口与显示驱动能力

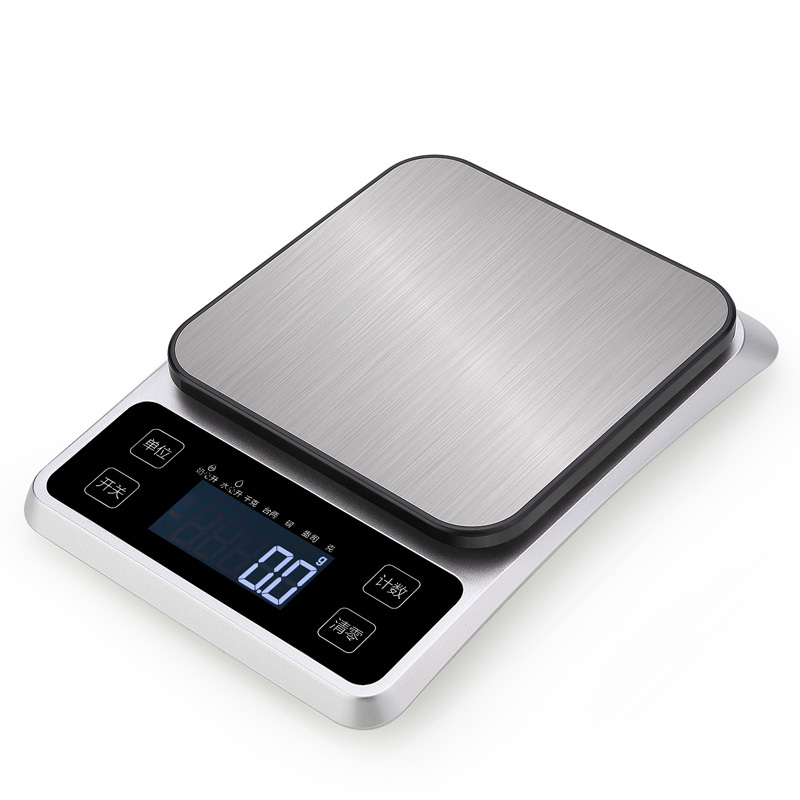

通讯接口方面，PY32F071搭载4路USART、2路I²C、2路带I²S功能的SPI，以及1路USB 2.0全速接口，其中部分USART支持自动波特率检测、ISO7816、LIN等扩展协议，便于对接多种外设与主机设备，适用于工业互联、消费外设等通讯需求。集成的段码LCD驱动器支持8×36或4×40的段码屏驱动，可减少额外驱动芯片需求，便于连接显示面板，适用于电子秤、温控器、智能家电等带段码屏的产品设计。
六、开发支持与场景适配

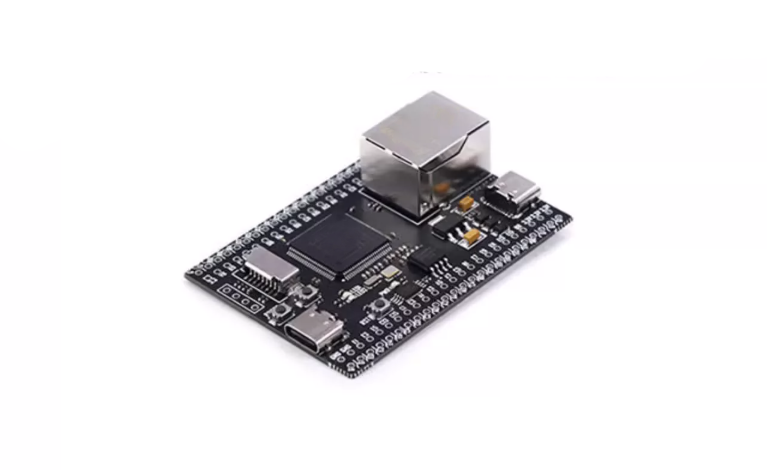

PY32F071提供7种不同封装选择，覆盖LQFP、QFN、CSP等多种形态，引脚数量从32脚到64脚不等，适配从空间受限的小型设备到资源需求丰富的工业产品。芯片工作温度提供-40℃到85℃与-40℃到105℃两个工业级选项，可适应多种户外与工业环境。同时芯片内置硬件CRC-32校验模块、32位硬件除法器和芯片UID，搭配兼容常用开发工具的SWD调试接口，可帮助开发者完成产品开发与安全认证，目前已在智能手表、电机控制、仪器仪表、USB外设等领域应用。
