核心关键词：封装协同设计、Chiplet、跨域协同、多物理场分析、TSMC 3DFabric

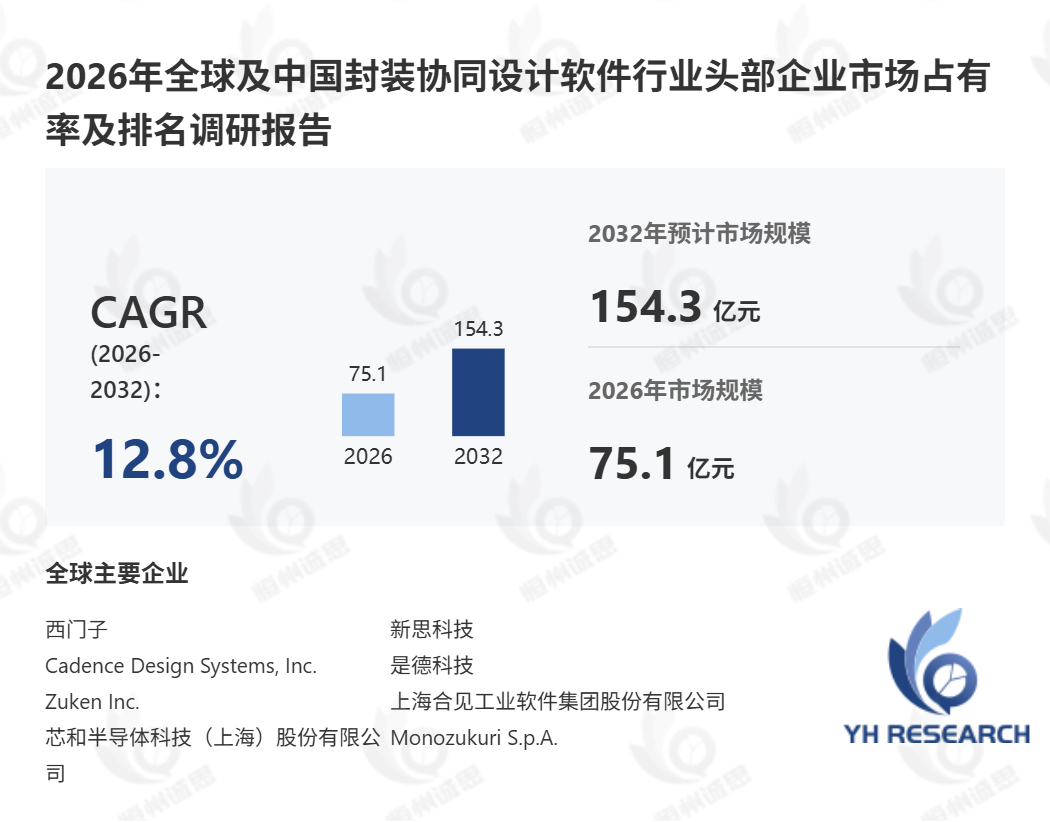

在AI加速器与高性能计算芯片持续推高互连密度、供电与散热约束的背景下，传统芯片与封装串行设计模式正面临效率瓶颈。封装协同设计软件作为面向半导体芯片、芯粒、中介层及封装基板进行跨层级协同开发的EDA工具，正从辅助性版图自动化工具向系统级多域协同平台演进。据恒州诚思调研统计，2025年全球封装协同设计软件市场规模约66.16亿元，预计2032年将接近154.3亿元，未来六年CAGR达12.8%。在Chiplet架构加速渗透与晶圆厂生态认证深化的双重驱动下，封装协同设计软件的战略价值正从设计效率工具升级为先进封装量产的关键使能环节。
从产品架构看，一体化协同设计平台构成本研究产品结构中的最大价值板块，其核心优势在于同一环境内覆盖架构规划、物理实现、连接关系管理及多域验证。物理设计软件仍是Package、RDL及Interposer实现的基础支撑；随着HBM与高速Die-to-Die接口增加电气、热与机械耦合，多物理场分析软件的战略权重持续提升。按技术场景划分，芯片---封装协同、多晶粒---封装协同及芯片---封装---板级协同构成核心商业方向，服务Chiplet、2.5D中介层、3D堆叠IC及Fan-Out等先进封装架构。
首先，异构集成复杂度提升构成最核心的市场驱动力。 AI加速器、高带宽存储器及多晶粒处理器对互连密度、供电与散热提出更高要求，使封装约束需更早反馈至芯片与系统架构设计阶段。SEMI旗下ESD Alliance数据显示，2026年第一季度电子系统设计行业收入同比增长12.7%至57.478亿美元，其中计算机辅助工程（CAE）收入增长15.5%至20.184亿美元，半导体IP收入增长14.1%至23.325亿美元。CAE板块的显著增长印证了多物理场分析在先进封装设计中的渗透加速。
其次，晶圆厂生态认证成为先进封装EDA的关键竞争壁垒。 TSMC 3DFabric EDA认证体系已将Chip/Package Co-Design列为主要设计解决方案类别，Cadence Integrity 3D-IC平台与Siemens Calibre 3DSTACK方案均已通过TSMC 3DFabric及3Dblox标准认证。这一趋势意味着封装协同设计软件不仅需要算法精度，更需深度嵌入晶圆厂设计使能体系方能进入量产流程。
此外，行业并购正加速平台整合与多物理场能力融合。 Synopsys于2025年7月完成对Ansys的收购，明确推动多晶粒先进封装在内的EDA与多物理场技术融合，整合后的首个联合能力计划于2026年上半年交付。Siemens于2025年3月完成对Altair的收购，增强电磁仿真、高性能计算及AI能力，进一步强化其Xcelerator平台在先进封装设计中的全流程覆盖。两大并购标志着封装协同设计竞争正从单一工具功能转向"EDA+仿真"全栈整合能力。
从区域需求结构观察，北美仍是商业化程度最高的市场，美洲在2026年第一季度以24.338亿美元采购额保持全球最大ESD区域地位。亚太地区则是最重要的增量区域，同期采购额达22.644亿美元，同比增长17.7%，增速在主要区域中领先。中国本土供应商中，上海合见工业软件集团、芯和半导体、上海弘快科技及比昂芯科技分别在系统级连接管理、Chiplet实现、封装---板级协同及多物理场方向扩展竞争基础。华大九天先进封装EDA平台已具备支撑高端AI芯片与Chiplet设计的能力，其Argus 3DIC物理验证平台支持2.5D/3D异构集成全链路验证，成为国内唯一具备3DIC设计验证全流程能力的EDA提供商。
值得关注的一个独家观察是：封装协同设计正从"后期验证"前移至"架构规划"阶段。 随着Chiplet与3D堆叠复杂度提升，能够在详细物理实现之前评估互连、供电、散热及可制造性约束的软件需求持续增强。这一转变要求软件厂商在数据模型层面实现芯片与封装设计数据库的原生互操作，而非通过文件交换进行松耦合集成。对于新进入者而言，仅拥有局部算法优势通常不足以实现规模化商业导入，客户案例、产业生态认证及长期技术服务能力同样决定产品能否进入核心量产流程。
综合研判，封装协同设计软件12.8%的CAGR背后，是先进封装从制造工艺议题上升为系统架构议题的结构性变化。Chiplet系统规划、多晶粒自动物理实现及AI辅助设计空间探索构成下一阶段核心增量方向。对于EDA厂商而言，在TSMC 3DFabric等制造生态认证中占据先发位置，并实现电气---热---机械联合优化的Signoff级相关性，将是把握这一高壁垒市场的关键能力。
