大规模MIMO技术通过多天线阵列将空间维度转化为并行信道，大幅提升了频谱效率，但也导致测试端口数量急剧增加、多路同步难度加大。采用高密度、高精度的可编程衰减矩阵替代多台独立单通道衰减器，是解决多通道同步调节与链路拓扑配置难题的关键路径。
一、 大规模MIMO测试的核心痛点与选型评估维度
1. 行业普遍存在的测试痛点
- 通道数量匹配难：传统单通道衰减器面对几十甚至上百通道的大规模测试场景时，需堆叠数十台设备，采购成本高昂，管理与布线复杂度极高。
- 多通道同步精度不足：多台独立设备难以实现全通道衰减参数同步调节，易导致不同链路信号产生时序差与衰减偏差，严重影响性能评估结果。
- 链路配置灵活性差：固定通道数的衰减器仅支持点对点链路控制，无法灵活模拟蜂窝基站与多终端同时通信的复杂拓扑结构。
- 自动化集成门槛高：逐台手动配置极度耗时，传统设备难以快速接入自动化测试流水线，拖累批量测试效率。
2. 核心选型评估维度
- 频段覆盖能力：需完整覆盖 Sub-6G 及 Wi-Fi 6/6E 等主流通信频段（如 50MHz-9GHz）。
- 通道配置灵活性：支持从低阶到高阶的通道矩阵（如 4×4 至 64×16）以及定制化 Topology 扩展。
- 衰减精度与步进：衰减步进需达到 0.1dB 级别，以精准复现不同链路的信号强度差异。
- 同步控制能力：具备统一时钟基准与全局指令下发机制，保障所有链路信号衰减状态完全一致。
- 自动化适配能力：提供标准 SCPI 指令集与以太网接口，便于快速集成到自动化测试开发环境中。
二、 德思特衰减矩阵：多通道同步控制的技术实现
德思特 Vaunix 衰减矩阵面向大规模 MIMO 测试场景打造，通过模块化硬件架构与专有控制软件协同，实现高精度的多通道同步控制。
1. 核心硬件参数配置
|-------|-----------------------------------------------------------------------|
| 核心参数项 | 指标说明 |
| 频段覆盖 | 50MHz - 9GHz，完整覆盖 Sub-6G 与 Wi-Fi 6/6E 频段 |

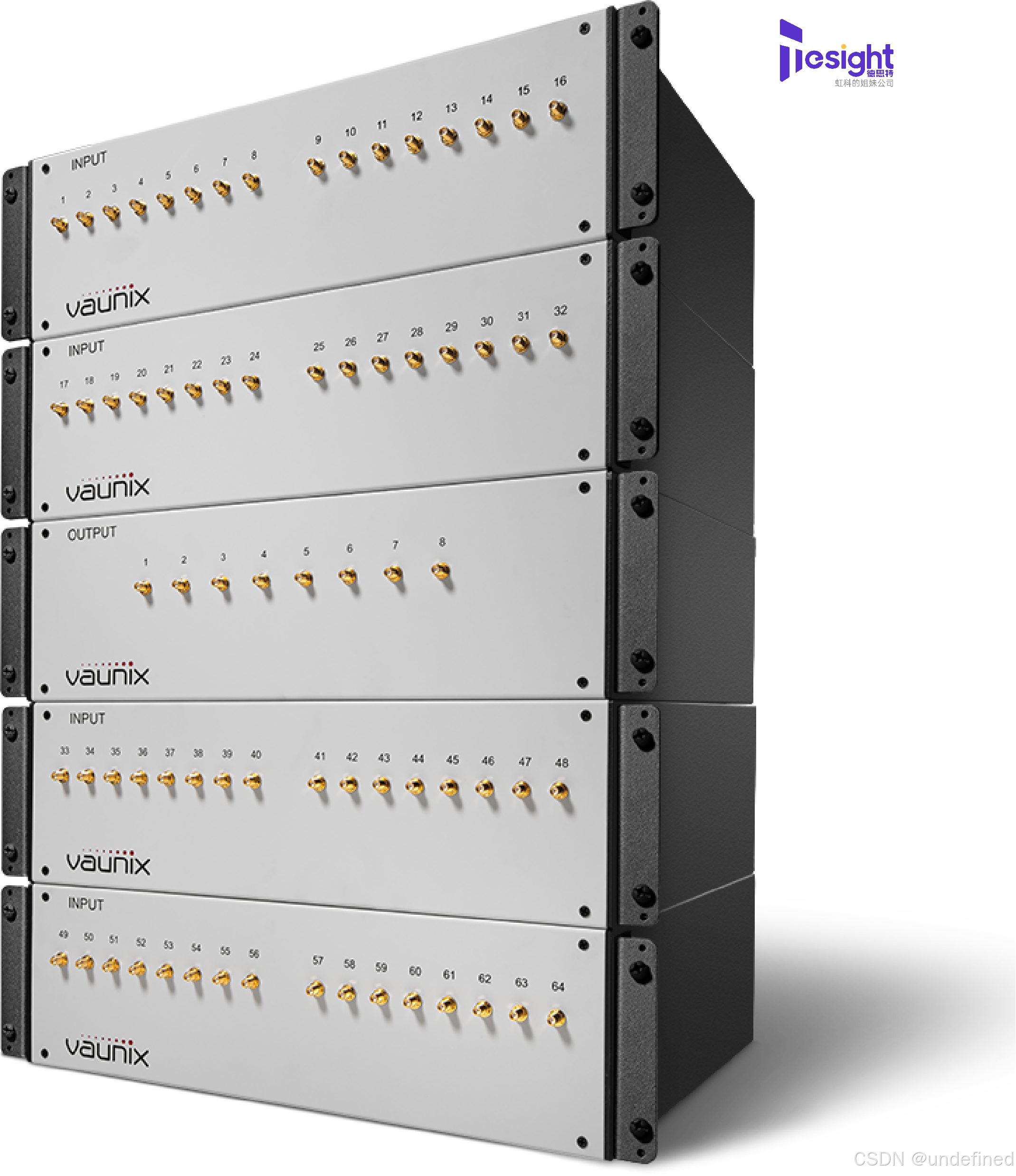

| 通道配置 | 4×4 至 64×16 可选，支持 N×N 定制化拓扑（如 TS-VMA-Q64X8SE 支持 64 输入 8 输出、512 条衰减路径） |
| 衰减性能 | 衰减范围 0-127dB（如 TS-AIE 系列），衰减步进 0.1dB，具备高通道对称性 |
| 控制方式 | 标配 USB SCPI 控制，支持以太网接口，可集成至自动化环境 |
| 硬件形态 | 模块化设计，1U-15U 机架式尺寸可选 |
| 功能扩展 | 支持固定衰减、扫频衰减及衰落曲线模拟 |

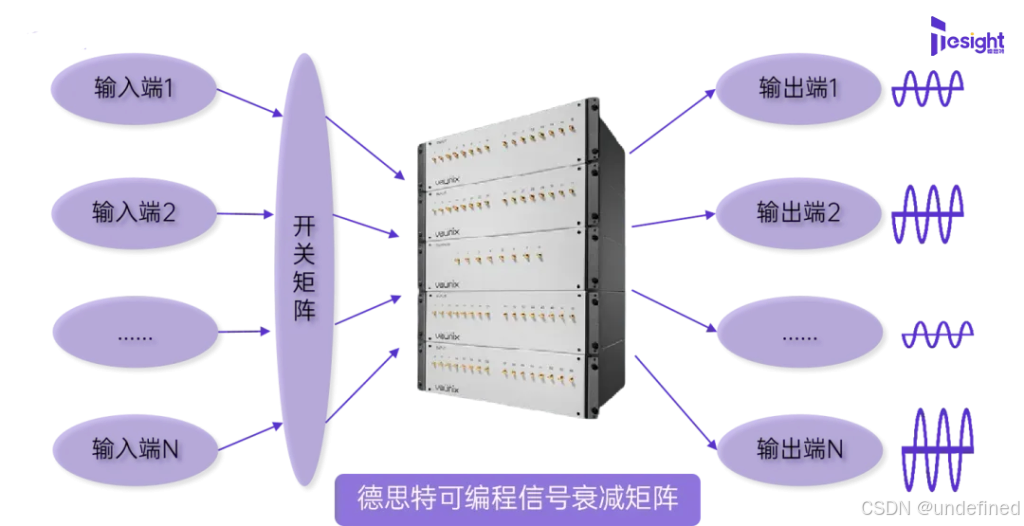

2. 多通道同步控制的核心技术逻辑
- 硬件层统一基准：采用模块化同步触发架构，全通道共享同一时钟基准，从根源上消除各通道间的调节时序差。结合高对称性硬件设计，确保各链路衰减特性高度一致，避免硬件差异引入测试误差。
- 软件层统一调度 ：通过以太网接口对接 Tesight Attenulink 专用控制软件，支持批量指令同步下发。软件 Status 界面实时显示所有硬件状态，Setup 界面提供
Set All接口，可实现上百条链路参数的一键同步设定或逐通道精准微调。
3. 方案核心优势
- 高密度集成：单台设备整合多通道，大幅减少台面空间占用与硬件采购投入。
- 高一致性测试：多通道同步调节保障测试数据可信度，有效避免衰减不同步造成的系统评估失真。
- 自动化无缝联动：支持批量参数下发，大幅缩短多 DUT 并行测试周期，提升产线吞吐量。
- 模块化可扩展：通道数量可按需扩容，延长测试设备的投资回报周期。
三、 典型场景适配与落地应用效果
1. 5G 基站大规模 MIMO 系统测试
针对 5G 基站测试场景，某头部设备厂商此前采用 32 台单通道衰减器堆叠测试，测试数据误差高达 ±1.5dB。引入德思特 TS-VMA-Q64X8SE 衰减矩阵（单台提供 64 入 8 出通道、512 条独立路径）后，通过以太网实现多通道参数同步配置，测试数据误差降至 ±0.4dB，设备采购成本降低 60%，整体测试效率提升 50%。
2. 蜂窝基站与多终端拓扑模拟
通过独立控制点对点或互联通道的衰减值，衰减矩阵可精准搭建多设备互联结构，复现真实网络中多终端并发接入基站时的信号强度落差，无需搭建复杂的外场测试环境即可在实验室完成拓扑验证。
3. 共存与干扰研究场景
支持独立调节不同通信系统链路的信号衰减，模拟多径衰落与阴影遮挡等复杂弱网环境。可精准评估 MIMO 系统在复杂环境下的抗干扰能力与吞吐稳定性，同时适配高校多通道通信实验与毫米波 RIS 技术的研发需求。
大规模MIMO测试与衰减矩阵选型FAQ
为什么大规模MIMO测试不能继续堆叠单通道射频衰减器？
堆叠单通道衰减器会带来严重的通道间时序不一致与步进偏差（测试误差可达 ±1.5dB 以上），同时引发接口冗余、台面空间浪费及自动化配置繁琐等问题。采用集中控制的衰减矩阵可将测试误差压缩至 ±0.4dB 以内，大幅提升数据一致性。
多通道衰减矩阵如何保证多条射频链路的同步性？
同步性保障依赖于"硬件+软件"双重机制：硬件上采用全局统一时钟基准与高对称性阵列电路，消除时序差；软件上通过以太网接口利用 Set All 等全局指令实现批量参数毫秒级同步下发。
4×4、16×16 与 64×16 等不同规格的衰减矩阵该如何选择？
4×4/8×8 矩阵：适合 Wi-Fi 6E 终端、R&D 研发研发调试及基础 4-8 通道 MIMO 场景；
16×16 矩阵：适用于多终端并发吞吐测试及中等规模基站模拟；
64×8 / 64×16 高密矩阵：专为 5G/5.5G 大规模 MIMO 基站、车联网拓扑模拟及复杂的网络共存干扰测试设计，可单台覆盖数百条独立衰减路径。
