前面几章，我们搭建好了开发环境，配置好了基础工程，也学会了用GPIO点灯和读取传感器信号。但不知道大家有没有想过一个问题：
如果CPU一直在main函数里不停地循环读取某个引脚的状态，那它还有时间干别的吗？
GPIO输入那篇里，我们读取声音传感器的信号用的是轮询方式------CPU在循环里一遍又一遍地问"引脚变高了没？变低了没？"这种方式在只检测一个信号的时候还能应付，但如果系统里有多个信号需要同时检测、多个任务需要同时处理，轮询就力不从心了。
这时候就需要中断 登场了。这篇咱们就来聊聊：中断是什么、它怎么工作、以及我们怎么用按键中断来替代轮询检测。中断也是我们接触到的第一个比较重要而且有点难理解的功能，这里尽量讲得详细一点。
一、什么是中断？一个生活化的比喻
先别急着看寄存器，咱们用一个生活中最常见的场景来理解中断。

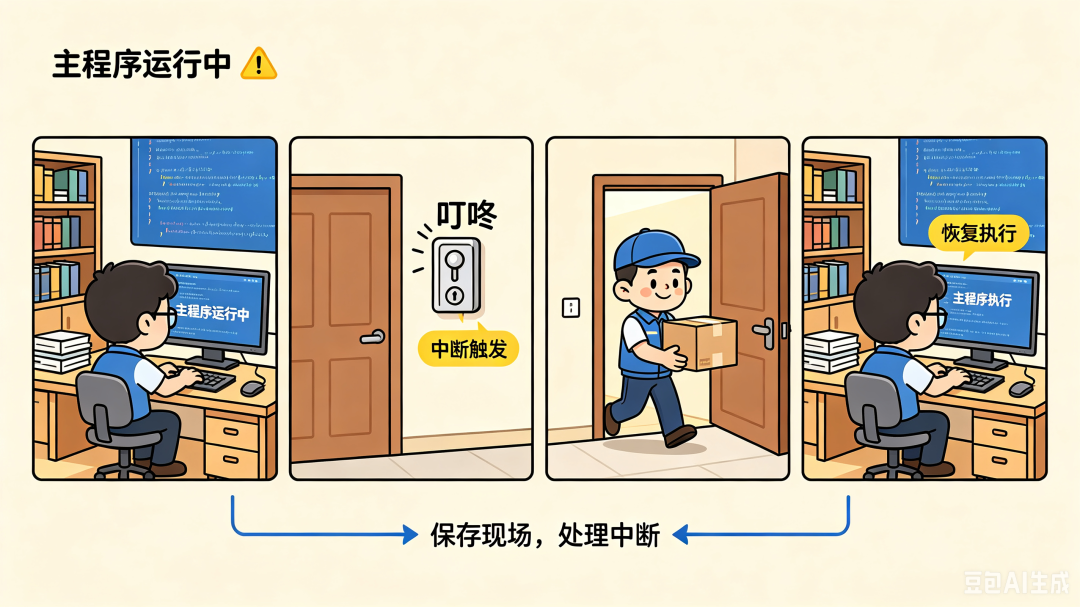

假设你正在书房里专心写代码（这是你当前执行的主程序 ）。这时候------叮咚 ------门铃响了（这是一个中断事件 ）。你停下手中的工作（打断当前任务 ），起身去开门（执行中断服务程序 ）。发现是快递员，签收完包裹之后，你回到书房，继续接着刚才的代码往下写（恢复主程序执行）。
整个过程有几个关键点：
-
中断源
：门铃（触发中断的外部事件）
-
中断响应
：你停下当前工作去开门（CPU暂停主程序，跳转执行中断服务函数）
-
中断服务函数
：开门、签收这个具体动作（处理中断事件的代码）
-
恢复执行
：处理完后回到书房继续写代码（CPU回到被打断的位置继续执行）
中断的本质就是这样------让CPU能够在处理主要任务的同时，及时响应突发的、更紧急的事件。
如果用GPIO轮询的方式来处理门铃，那就相当于：你写代码的时候每隔一秒钟就抬头看一眼门口有没有人------效率极其低下，而且如果正好在两次抬头的间隙有人敲门，你就错过了。
二、STM32的中断系统长什么样？
STM32F103内部有一套完整的中断管理系统，主要由两个核心部件组成：
2.1 NVIC------中断的"调度中心"
NVIC（Nested Vectored Interrupt Controller，嵌套向量中断控制器）是Cortex-M3内核内置的中断管理单元。它的职责是：
-
管理所有中断
：STM32F103一共有60个可屏蔽中断，加上16个内核中断（异常），总共76个中断源
-
决定中断优先级
：当多个中断同时发生时，谁先处理、谁能打断谁
-
嵌套处理
：高优先级的中断可以打断正在执行的低优先级中断
简单理解：NVIC就是CPU门口的保安------所有中断请求都要经过它，它根据优先级决定让谁先进去。
2.2 中断向量表------中断的"通讯录"
中断向量表是一个存放在Flash起始地址的表，里面按顺序记录了每个中断对应的服务函数的入口地址。
当某个中断发生时，CPU会去这个表里查找：这个中断对应的函数在哪个地址？然后跳转过去执行。
这个表在STM32的启动文件 （如startup_stm32f103xb.s）里已经预先定义好了，比如外部中断0对应的服务函数叫EXTI0_IRQHandler，外部中断5~9共用EXTI9_5_IRQHandler，外部中断10~15共用EXTI15_10_IRQHandler。我们只需要在代码里实现这些函数就可以了，不需要在main函数里调用它们------中断发生后CPU会自动跳转过去。
三、外部中断（EXTI）------GPIO引脚的中断能力
如果上面这些简单的介绍还是不能完全理解，没关系，可以先跟着做，动手操作之后再思考，有时候更容易理解。这里我们用最常用的一种中断类型来介绍如何使用中断------通过GPIO的外部中断来控制LED。
STM32F103的每一个GPIO引脚都可以配置为外部中断输入 ，EXTI（External Interrupt/Event Controller）支持19个外部中断/事件线。这19条线分别是：
-
线0~15
：对应外部IO口的输入中断
-
线16
：连接到PVD（可编程电压监测器）输出
-
线17
：连接到RTC闹钟事件
-
线18
：连接到USB唤醒事件
EXTI的核心功能是：
-
边沿检测
：可以检测输入信号的上升沿 、下降沿 或者双边沿触发
-
独立配置
：每个中断线可以单独配置触发方式和使能/屏蔽
这意味着：当按键被按下（电平从低变高，产生上升沿）时，EXTI会检测到这个变化，向NVIC发出中断请求，CPU就会暂停当前任务去执行对应的中断服务函数。
四、按键中断------我们这篇要做的实验
回到我们室内环境检测系统的项目进度。前一篇GPIO篇里，我们实现了两个功能：
-
PC13输出
：控制LED以1秒间隔闪烁，表示系统正常运行
-
PB12输入
：读取声音传感器的数字输出
这一篇我们要增加第三个功能------按键中断：
-
硬件连接

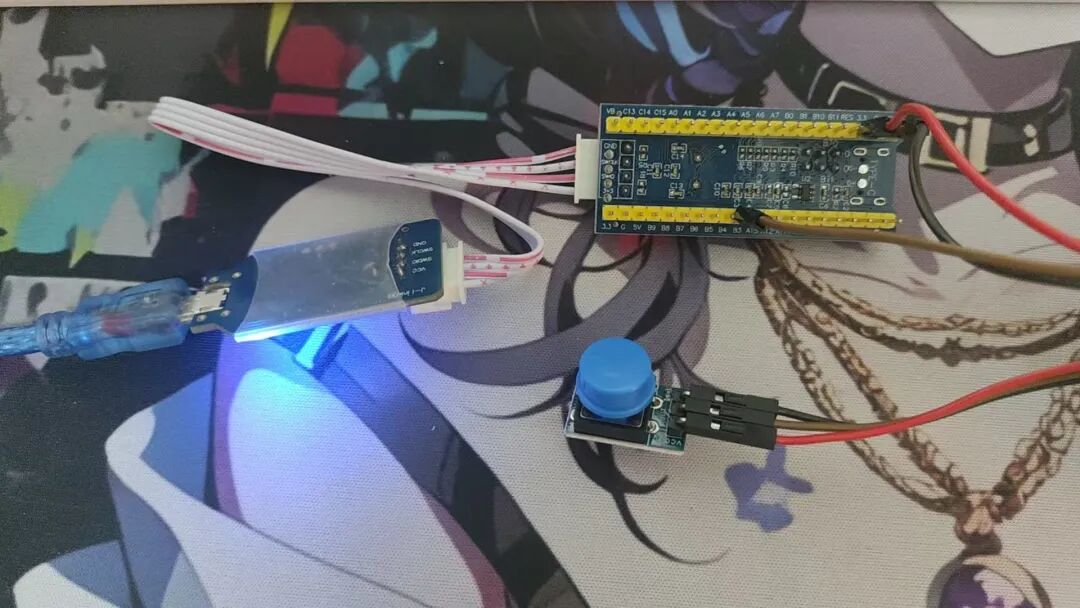

：将一个按键模块连接到单片机的PB3引脚，然后就是经典组合------仿真器和单片机
-
功能需求
：按下按键时，触发中断，在中断服务函数中翻转LED的状态（亮→灭，或灭→亮）
为什么用中断而不用轮询？
如果用轮询方式检测按键，CPU需要在主循环里不断地读取引脚电平------这有两个问题：
-
CPU被占用
：一直在做"读引脚"这件事，没法专心干别的
-
可能漏检
：如果按键按下刚好发生在两次读取之间，程序就"看不见"这次按键
而中断方式则是事件驱动 的------按键按下才触发处理，平时CPU可以安心执行主程序，真正做到了有事件才响应，没事件不打扰。
消抖问题------中断的"坑"
不过中断方式也有一个需要注意的地方：按键的机械抖动。
机械按键在按下和释放的瞬间，触点会快速弹跳几次，产生一连串的电平变化。如果用中断直接检测边沿，按一次键可能会触发多次中断------明明只想翻转一次LED，结果可能翻转了好几次。
解决方式通常有：
-
软件延时消抖
：在中断服务函数中延时10~20ms再读取电平确认
-
定时器消抖
：用定时器中断来做延时检测（更精确，不阻塞）
-
状态机消抖
：用状态机管理按键状态，滤除抖动
本篇我们利用AI，直接使用HAL_GetTick()配合时间戳来实现100ms软件消抖。
五、配置步骤一览
结合我们之前几篇的配置流程，按键中断的配置大致需要这几步：
-

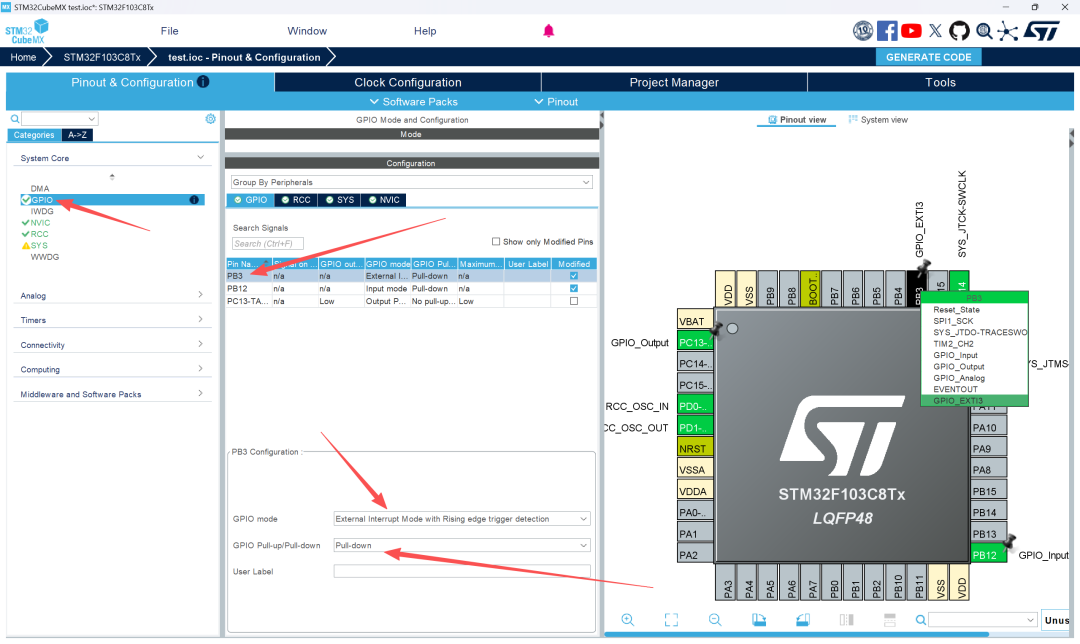

CubeMX引脚配置

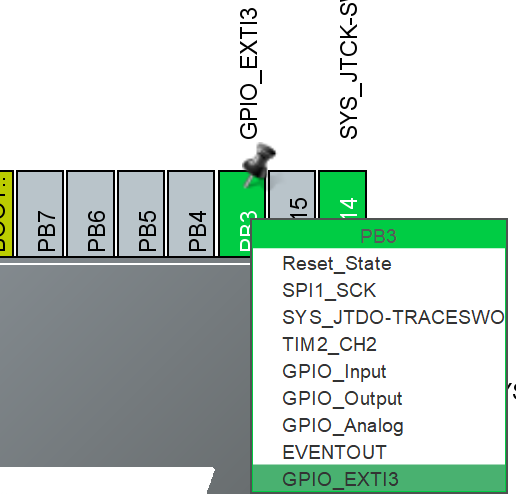

：找到按键对应的引脚（PB3），在Pinout视图中选择
GPIO_EXTI3模式
-
触发方式配置
：在GPIO配置中，选择中断触发方式------上升沿触发（按键按下时电平从低变高）
-

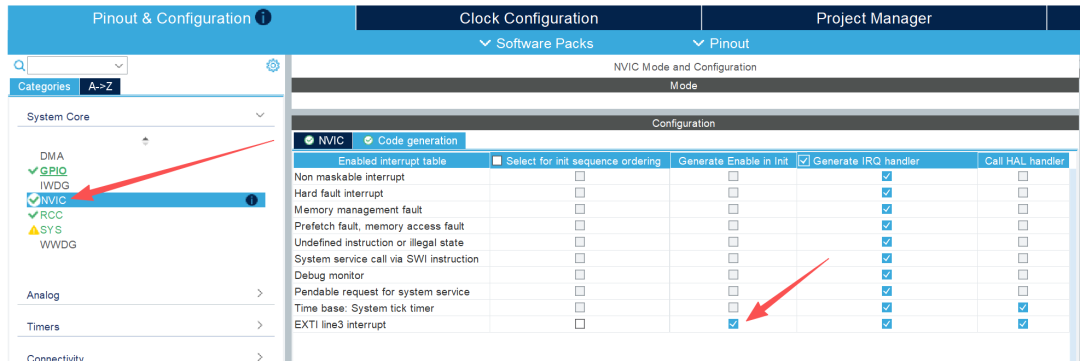

NVIC中断使能
：在NVIC选项卡中，勾选对应的EXTI中断线，使能中断
-
生成代码
：点击GENERATE CODE，CubeMX会自动生成中断初始化代码
-

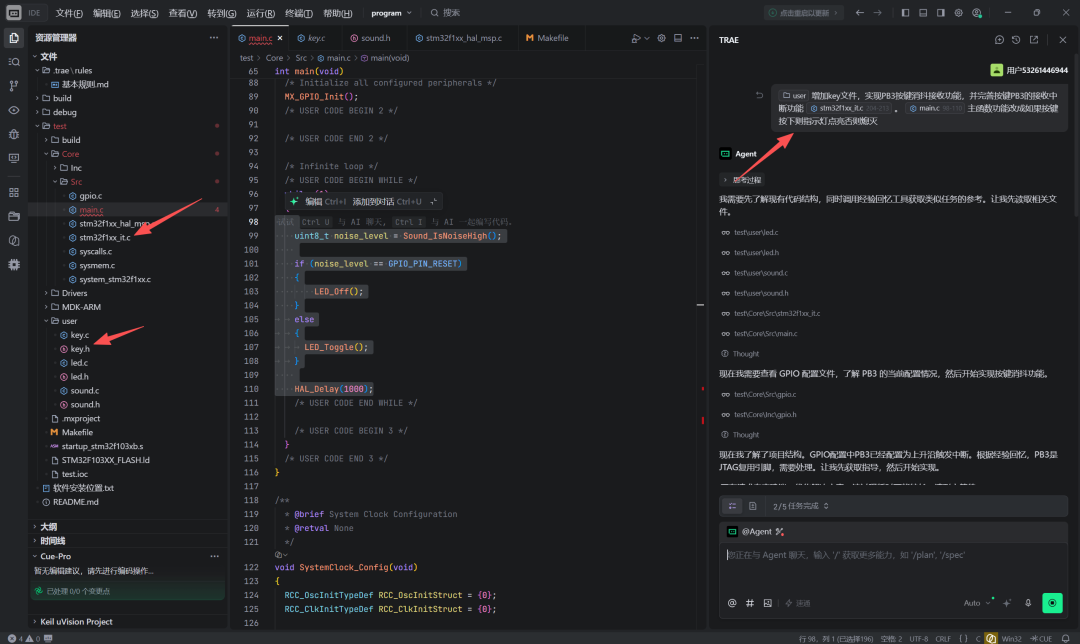

编写按键功能
：让AI编写按键功能并生成按键功能文件，实现按键反转IO的功能
六、小结
这一篇我们从"为什么需要中断"出发，梳理了中断的基本概念、STM32的中断体系架构（NVIC和中断向量表），以及外部中断EXTI的工作原理。
核心要记住的是：
-
中断 = 让CPU从"主动轮询"变成"被动响应"
，效率更高、响应更及时
-
NVIC是中断的调度中心
，负责管理优先级和嵌套
-
EXTI让每个GPIO引脚都能产生中断
，是GPIO输入的高级形态
-
按键中断要注意消抖
，否则一次按下可能触发多次
刚开始接触中断，基本都是从外部中断开始的，这导致很长一段时间里我都混淆了"外部中断"和"中断"的关系。实际上，外部中断只是中断功能中的一种类型，还有很多其他中断类型，比如串口接收中断、DMA发送完成中断、定时器溢出中断等等。感兴趣的朋友可以利用AI去深入了解一下。
