在工业数据采集项目中，工业网关接入 PLC 是非常常见的场景。现场人员往往关注网关能不能连上 PLC、协议能不能通、数据能不能上传平台，但有一个基础工作很容易被忽略：整理点表。
点表看起来只是一个 Excel 或文档，但它直接影响调试效率、数据准确性和后期维护。很多项目调试慢、数据错、平台字段混乱，问题并不在网关本身，而是点表没有提前整理清楚。
一、什么是 PLC 点表
PLC 点表可以理解为设备数据的"说明书"。它记录了 PLC 中哪些数据需要采集，每个数据代表什么含义，地址在哪里，是什么类型，单位是什么，采集后要如何展示或计算。
一份基础点表通常包括：
-
设备名称
-
点位名称
-
PLC 地址
-
数据类型
-
读写属性
-
单位
-
倍率或换算关系
-
数据含义
-
报警阈值
-
备注说明
如果是 Modbus 协议，还需要记录从站地址、功能码、寄存器地址、寄存器长度和字节顺序。如果是西门子、三菱、欧姆龙等 PLC，也要根据具体协议记录对应的数据区、变量名或数据块地址。
二、为什么不能现场临时猜点位
有些项目为了赶进度，会选择先把网关接上，再现场一点点试。短期看好像节省了整理资料的时间，但实际经常会拖慢整个项目。
因为 PLC 里的地址不一定能从名字直接看出含义。一个寄存器可能是温度，也可能是产量；一个开关量可能是运行状态，也可能是到位信号。如果没有设备厂家、PLC 程序人员或现场工艺人员确认，单靠猜测很容易出错。
常见问题包括：
-
点位地址写错
-
数据类型选错
-
高低字节顺序不对
-
单位和倍率没处理
-
运行、待机、报警状态定义不清
-
采集了很多点，但平台不知道怎么用
这些问题一旦进入平台，后期再改字段、改报表、改报警规则，会比前期整理点表更麻烦。
三、点表决定数据能不能看懂
工业数据采集不是把数字读出来就结束。真正有价值的数据，必须让人看得懂、用得上。
例如 PLC 返回一个数值 253，如果没有点表，平台并不知道它代表什么。它可能是 25.3 摄氏度，也可能是 253 件产量，也可能是设备状态码。如果点表里没有写清楚单位、倍率和含义，采集到的数据就很难形成业务价值。
再比如设备状态，很多现场并不是简单的 0 表示停机、1 表示运行。有些设备可能：
-
0 表示停止
-
1 表示运行
-
2 表示待机
-
3 表示报警
-
4 表示手动模式
如果没有提前定义清楚，平台展示就容易误判。管理人员看到的状态不准，后续停机分析、设备利用率统计和报警处理都会受到影响。
四、点表能提高网关配置效率
工业网关配置点位时，需要按照协议填写地址、数据类型、采集周期、上传变量名等信息。如果点表完整，工程师可以直接按表配置；如果点表不完整，就需要反复确认、测试和修改。
以 Modbus RTU 为例，配置时通常要确认：
-
串口参数是否一致
-
从站地址是多少
-
使用 03 还是 04 功能码
-
寄存器地址从哪里开始
-
数据是 16 位还是 32 位
-
是否需要浮点数解析
-
高低字节顺序是否匹配
-
是否需要倍率换算
这些信息如果都在点表中写清楚，现场调试会快很多。否则，即使网关和 PLC 能正常通讯，也可能出现读数不对、点位错乱、数据显示异常等情况。
五、点表也关系到后期维护
项目上线后，设备可能会改造，PLC 程序可能会升级，平台点位也可能会增加。如果没有标准点表，后期维护人员很难判断哪些点正在使用，哪些点已经废弃，哪些点修改后会影响报表或报警。
一份规范点表，应该能回答几个问题：
-
这个点位来自哪台设备
-
它在 PLC 里的地址是什么
-
平台上对应哪个字段
-
它的单位和换算关系是什么
-
它用于展示、报警还是统计
-
修改它会影响哪些业务页面
这些信息越清楚，后期扩展越省事。尤其是多个车间、多条产线、多台设备接入同一个平台时，点表标准化就更重要。
六、点表整理的建议流程
比较稳妥的做法，是在网关调试前先完成点表初稿，再现场验证。
可以按以下流程推进：
-
明确采集目标
-
列出需要接入的设备
-
向设备厂家或 PLC 工程师获取变量地址
-
按设备整理点位清单
-
标注数据类型、单位、倍率和含义
-
确认哪些点需要报警或统计
-
现场调试时逐点验证
-
上线后保存最终版本
点表不是一次写完就不动，而是要随着调试和交付不断更新。最终交付的点表，应该和实际网关配置、平台字段保持一致。

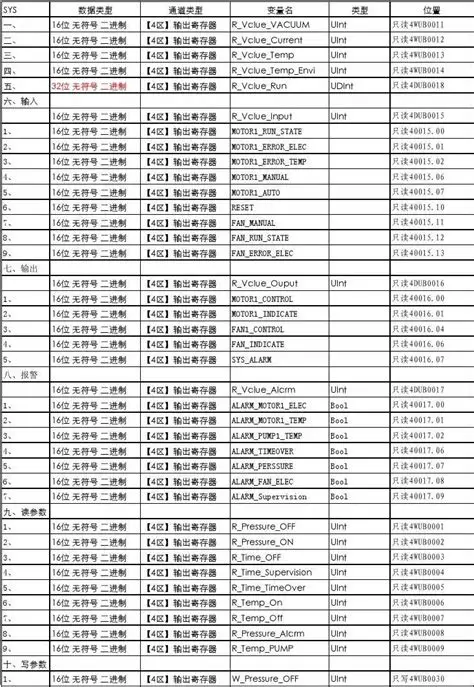

七、常见点表字段怎么写
为了方便现场使用，点表不需要一开始做得特别复杂，但关键字段不能少。
建议至少包含：
-
序号
-
设备名称
-
点位名称
-
点位说明
-
PLC 地址
-
数据类型
-
单位
-
倍率
-
采集周期
-
是否报警
-
平台变量名
-
备注
如果涉及多协议或多设备，还可以增加协议类型、从站地址、功能码、端口号、IP 地址等字段。
命名时尽量统一，不要同一个含义出现多个名字。例如"运行状态""设备运行""RUN""run_status"混用，会给后期报表和接口带来麻烦。
八、现场确认点表时要注意什么
点表整理完以后，还需要现场验证。因为文档里的地址不一定和实际程序完全一致，特别是设备经过改造、程序多次修改后，更要小心。
现场验证可以重点看：
-
点位变化是否和设备动作一致
-
数值单位是否正确
-
倍率换算是否正确
-
报警状态是否能正确触发和恢复
-
设备停机、运行、待机状态是否判断准确
-
平台字段是否和点表一致
验证时最好让 PLC 工程师、现场设备人员和数采工程师一起确认。这样可以减少"数据采到了，但业务解释不一致"的情况。
九、总结
工业网关接入 PLC，点表不是可有可无的资料，而是项目能否顺利落地的基础。
它决定了网关怎么配置，平台怎么展示，报警怎么触发，报表怎么统计，后期怎么维护。点表越清楚，现场调试越快；点表越混乱，后期返工越多。
对于工业数据采集项目来说，正确的顺序应该是：先明确采集目标，再整理 PLC 点表，然后配置工业网关，最后接入平台验证。把点表这一步做好，设备联网和数据采集才能真正稳定、准确、可维护。
