产品描述
LD151 是一款超低噪声、低压差线性稳压器，其工作电压范围为 2.2V 至 5.5V，并支持最大 150mA (LD151L)、200mA (LD151M)或 250mA (LD151P)的输出电流。LD151 压差很小：150mA 负载条件下，LD151 系列压差为70mV (LD151L)，200mA负载时为94mV (LD151M)，250mA 负载时为 118mV (LD151P)，这使得 LD151 可以在宽输入电压范围内高效率工作。得益于优化的电路拓扑结构，LD151 在没有旁路电容的情况下可以实现超低噪声性能，这使得 LD151 非常适合噪声或空间敏感的射频应用场景。LD151 还可在不影响电源抑制比(PSRR)性能和负载突变性能的前提下实现超低噪声性能。此外，LD151 具备的低工作电流指标：170μA (LD151L)、200μA (LD151M)或 229μA (LD151P)使 LD151 非常适用于采用电池供电的便携式设备中。LD151支持 1μF、±30%的陶瓷电容作为输入和输出电容，这可以满足同时对高性能和小尺有需求的应用。LD151 能够提供超过 32 个固定输出电压选项，范围从1.1V 到 5.0V。LD151 还支持短路保护和热过载保，支持SOT23-5 封装，可满足各种便携式电源应用的需求。
特性
• 超低噪声：rnVOUT = 3.3V：13.5µVrnVOUT = 1.1V：9.5µV
• 输入电压范围：2.2V 至 5.5V
• PSRR: 74dB @ 10kHz
• 最大输出电流
150mA (LD151L)
200mA (LD151M)
250mA (LD151P)
• 低静态电流：
-IGND = 12μA 当 IOUT = 0mA
-IGND = 170μA 当 IOUT = 150mA (LD151L)
-IGND = 200μA 当 IOUT = 200mA (LD151M)
-IGND = 229μA 当 IOUT = 250mA (LD151P)
• 低断电电流：0.25μA
• 低压差
-VDROPOUT = 70mV 当 IOUT = 150mA (LD151L)
-VDROPOUT = 94mV 当 IOUT = 200mA (LD151M)
-VDROPOUT = 118mV 当 IOUT = 250mA (LD151P)
• 初始精度：±1%
• 总体精度：±2.5%
• 省去噪声旁路电容
• 支持限流保护，过温保护
• 支持 EN 管脚

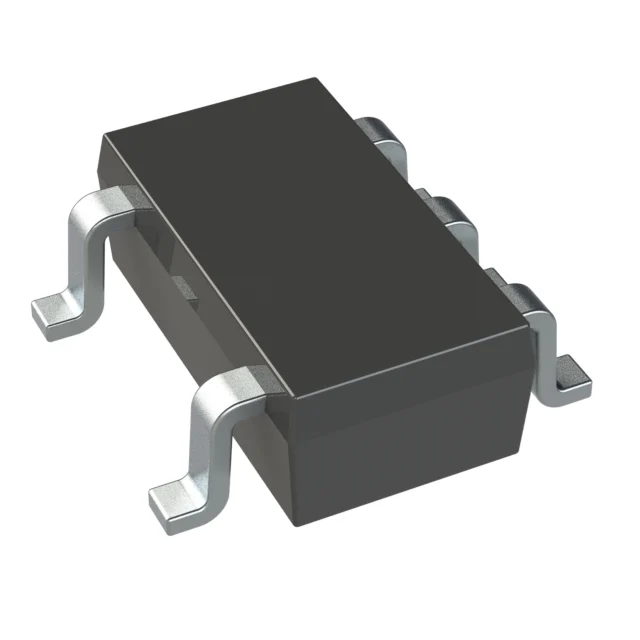

• SOT23-5 封装
应用
• 射频，VCO，PLL 供电
• 手机系统
• 数字摄像头
• 便携式产品
• 医疗设备
