第一章 绪论
1.1 研究背景与意义
在全球积极应对气候变化、大力推动清洁能源转型的大背景下，太阳能作为一种取之不尽、用之不竭的清洁能源，其开发与利用得到了前所未有的重视。国际能源署（IEA）的数据显示，过去十年间，全球太阳能光伏发电装机容量以年均超过 20% 的速度增长，到 2024 年底，全球累计装机容量已突破 1 TW。我国作为能源消费大国，在 "双碳" 目标的引领下，太阳能产业更是蓬勃发展，截至 2024 年底，我国太阳能光伏发电累计装机容量达到 450 GW，占全球总量的近 45%。
太阳能板作为太阳能光伏发电系统的核心部件，其性能直接决定了发电效率。然而，太阳能板长期暴露在户外环境中，极易受到灰尘、污垢、鸟粪以及其他污染物的影响。据相关研究表明，灰尘积聚在太阳能板表面，会使光吸收效率降低，进而导致发电效能显著下降。在一些沙尘天气频繁的地区，如我国的西北地区，太阳能板表面的灰尘积累较为严重，若不及时清洁，发电效率在一个月内可下降 10%-30%。这不仅造成了能源的浪费，也增加了发电成本，影响了太阳能发电的经济效益和市场竞争力。
传统的太阳能板表面清洁程度检测主要依赖人工巡检。人工巡检不仅效率低下，且主观性强，难以做到实时、全面的监测。在大规模太阳能电站中，人工巡检需要耗费大量的人力和时间成本。据估算，一个 100 MW 的太阳能电站，人工巡检一次需要投入 10 名专业人员，耗时 2-3 天，成本高达数万元。而且，人工检测往往无法及时发现一些细微的污渍或早期的积灰问题，导致太阳能板长期处于低效率运行状态。因此，开发一种高效、智能、实时的太阳能板表面清洁程度检测系统，对于提高太阳能发电效率、降低运维成本、推动太阳能产业的可持续发展具有重要的现实意义。
1.2 国内外研究现状
国内在太阳能板表面清洁程度检测领域的研究近年来取得了显著进展。众多科研机构和企业积极投入到相关技术的研发中。例如，一些高校利用图像处理技术，通过对太阳能板表面图像的采集与分析，来判断表面的清洁状况。该方法利用高清摄像头获取太阳能板表面的图像，运用图像识别算法对图像中的灰尘、污渍等特征进行提取和分析，从而计算出清洁程度的量化指标。实验结果表明，在较为理想的光照条件下，该方法能够准确识别出面积大于 1 平方厘米的污渍，对灰尘覆盖程度的检测误差可控制在 10% 以内。
国外在该领域的研究起步较早，技术相对成熟。欧美等发达国家的科研团队和企业在太阳能板清洁检测技术方面处于领先地位。例如，美国的一些研究机构开发了基于激光雷达的检测系统。该系统通过发射激光束，测量激光在太阳能板表面的反射信号，从而精确获取表面的灰尘厚度和分布情况。实验数据显示，该系统能够检测出厚度小于 0.1 毫米的灰尘层，检测精度远高于传统方法。
1.3 系统的特点
基于 IOT 技术的太阳能板表面清洁程度检测系统具有诸多显著特点。首先，具有高度的实时性。通过传感器实时采集太阳能板表面的数据，并借助物联网通信技术，能够在数秒内将数据传输至数据处理中心，使运维人员能够及时掌握太阳能板的清洁状况。其次，具备远程监测功能。用户无论身处何地，只要通过手机 APP 或电脑端软件连接到系统，即可随时随地查看太阳能板的实时状态，打破了时间和空间的限制，极大地提高了运维管理的便捷性。
1.4研究内容
本研究旨在设计并实现一种基于 IOT 技术的太阳能板表面清洁程度检测系统。首先，对系统的硬件架构进行深入研究与设计。选用合适的传感器，如高灵敏度的光学传感器，能够精确测量太阳能板表面的透光率变化，其测量精度可达 0.1%；以及高精度的灰尘传感器，可准确检测每立方米空气中的灰尘颗粒数量，检测范围为 0-10000 个 / 立方米。同时，确定稳定可靠的无线通信模块，如 NB-IoT 模块，其具有低功耗、广覆盖的特点，能够在复杂环境下保证数据的稳定传输，传输速率可达 100 kbps。
第二章 相关技术介绍
2.1 物联网技术
物联网（Internet of Things，IoT）是通过各类信息传感器、射频识别技术、全球定位系统、红外感应器、激光扫描器等各种装置与技术，实时采集任何需要监控、连接、互动的物体或过程，采集其声、光、热、电、力学、化学、生物、位置等各种需要的信息，通过各类可能的网络接入，实现物与物、物与人的泛在连接，实现对物品和过程的智能化感知、识别和管理。
从架构上看，物联网主要包含感知层、网络层和应用层。感知层由各种传感器构成，就太阳能板清洁程度检测系统而言，涉及光学传感器、灰尘传感器、DHT11 温湿度传感器等，负责采集太阳能板表面状态以及周边环境的数据。网络层则承担数据传输的重任，像 Wi-Fi、蓝牙、NB-IoT 以及本系统中可能用到的 esp8266 所支持的无线通信等技术，将感知层采集的数据传输到应用层的数据处理中心或用户终端。应用层基于接收到的数据进行处理、分析，并呈现给用户，例如在太阳能板清洁检测系统里，通过算法分析数据以判断清洁程度，并在 OLED 彩屏或手机 APP 等终端展示结果。
2.2 STM32 单片机
STM32 单片机是意法半导体公司推出的基于 ARM Cortex-M 内核的 32 位微控制器。它具有高性能、低成本、低功耗等诸多优势，在各类电子设备中广泛应用。
STM32 单片机拥有丰富的外设资源，如通用输入输出（GPIO）接口、定时器、串口通信接口（USART）、模拟数字转换器（ADC）等。在太阳能板清洁程度检测系统中，可利用 GPIO 接口连接 8050 蜂鸣器、OLED 彩屏等设备，实现控制与数据传输。定时器能精准控制数据采集的时间间隔，例如定时触发传感器进行数据采集。通过 USART 接口可与 esp8266 无线模块通信，将传感器数据发送至远端服务器或接收控制指令。其强大的运算能力可对 DHT11 温湿度传感器、灰尘传感器等采集的数据进行初步处理，减轻数据处理中心的运算负担。不同型号的 STM32 单片机在性能和资源配置上有所差异，开发者可根据系统需求灵活选择，像 STM32F4 系列性能较高，适用于对运算速度要求较高的场景；STM32L 系列则更侧重于低功耗，适合对功耗敏感的应用。
2.3 8050 蜂鸣器
8050 蜂鸣器是一种常用的电子发声器件，在太阳能板清洁程度检测系统中主要用于报警提示。它属于三极管驱动型蜂鸣器，工作电压一般在 3 - 5V。当 STM32 单片机通过 GPIO 接口输出高电平信号时，电流经过限流电阻流入 8050 三极管的基极，使三极管导通，蜂鸣器通电发出声音。其发声原理基于电磁感应，内部的线圈通电后产生磁场，吸引振动膜片，从而发出特定频率的声音。
在系统中，当检测到太阳能板清洁程度低于设定阈值、传感器故障或通信异常等情况时，STM32 单片机控制 8050 蜂鸣器发出警报，提醒运维人员及时处理。它具有体积小、发声清晰、响应速度快等优点，能在嘈杂的户外环境中有效引起注意。
2.4 DHT11 温湿度传感器
DHT11 是一款常用的数字式温湿度传感器，采用单总线数据传输方式，只需一根数据线即可与微控制器进行通信，使用非常方便。它能够测量的温度范围一般为 0 - 50℃，精度可达 ±2℃；湿度测量范围为 20% - 90% RH，精度为 ±5% RH。
其工作原理是利用内部的电容式感湿元件和热敏电阻分别感知环境湿度和温度变化。湿度变化导致电容值改变，温度变化引起热敏电阻阻值变化，传感器内部的芯片将这些变化转换为数字信号，通过单总线传输给 STM32 单片机等微控制器。在太阳能板清洁程度检测系统中，DHT11 温湿度传感器可用于采集太阳能板周边环境的温湿度数据。因为环境温湿度会影响灰尘在太阳能板表面的附着情况以及传感器的性能，获取这些数据有助于更准确地分析太阳能板的清洁状态，同时也可用于对系统其他传感器进行温湿度补偿，提高检测精度。
第三章 需求分析
3.1可行性分析
3.1.1 技术可行性
当前，物联网技术已广泛应用于多个领域，其核心的感知层、网络层和应用层技术均已成熟。各类传感器如光学传感器、灰尘传感器、DHT11 温湿度传感器以及 PM2.5 传感器，能够精准采集太阳能板表面及周边环境数据。STM32 单片机作为数据处理与控制核心，凭借丰富的外设资源和强大运算能力，可对传感器数据进行初步处理与系统控制。esp8266 等无线通信模块，保障数据稳定传输至数据处理中心或云端服务器。此外，OLED 彩屏显示技术可直观呈现系统信息。这些成熟技术的有机结合，为太阳能板表面清洁程度检测系统的开发提供了坚实技术支撑，从技术层面而言，该系统开发具备可行性。
3.1.2 经济可行性
在硬件成本方面，STM32 单片机、8050 蜂鸣器、DHT11 温湿度传感器、esp8266 模块以及 OLED 彩屏等均为市场常见且价格亲民的电子元件。大规模采购时，成本可进一步降低。软件方面，开发所使用的编程语言和工具多为开源或低成本产品。从长期效益看，该系统投入使用后，能实时监测太阳能板清洁状况，及时提醒清洁维护，提高发电效率，减少因清洁不及时导致的发电损失，在太阳能电站等应用场景中，带来的经济效益远超过前期开发成本，经济可行性高。
3.1.3 社会接受度
随着全球对清洁能源的重视与需求增长，太阳能发电产业蓬勃发展。太阳能电站运营商、分布式太阳能发电用户等对提高太阳能板发电效率的技术与设备需求迫切。本检测系统能帮助用户实时掌握太阳能板清洁情况，提升发电效益，符合社会对清洁能源高效利用的发展趋势。同时，操作简便的用户界面设计，无论是专业运维人员还是普通用户，都能轻松上手使用，具有较高社会接受度。
3.2 非功能性需求分析
系统的稳定性至关重要，需在不同环境条件下，如高温、低温、潮湿、沙尘等恶劣天气中，持续稳定运行，保证数据采集与传输的准确性与连续性。可靠性方面，硬件应选用质量可靠的元件，软件需经过严格测试，避免出现系统崩溃、数据丢失等问题。响应时间上，从传感器采集数据到系统呈现检测结果，应控制在较短时间内，满足实时监测需求，及时为用户提供太阳能板清洁状态信息。此外，系统要具备良好的可扩展性，以便未来根据技术发展和用户需求，添加新功能或升级硬件、软件。
3.3 主要研究方法
文献研究法是基础，通过查阅国内外关于太阳能板清洁检测、物联网应用、传感器技术等相关文献资料，了解该领域研究现状、技术发展趋势，为系统设计提供理论支持。实验研究法用于硬件选型与性能测试，对不同型号的传感器、单片机、通信模块等进行实验，测试其在模拟太阳能板工作环境下的性能，如传感器的检测精度、稳定性，通信模块的数据传输速率与稳定性等，从而筛选出最适合系统的硬件设备。在软件算法开发过程中，采用模型构建与优化方法，基于采集到的数据，构建清洁程度检测模型，如利用机器学习算法对数据进行训练与优化，提高检测准确性。同时，在系统开发完成后，运用测试与验证方法，在实际太阳能板安装现场进行系统测试，根据测试结果对系统进行优化调整，确保系统满足设计要求。
第四章 系统设计
4.1 系统架构设计

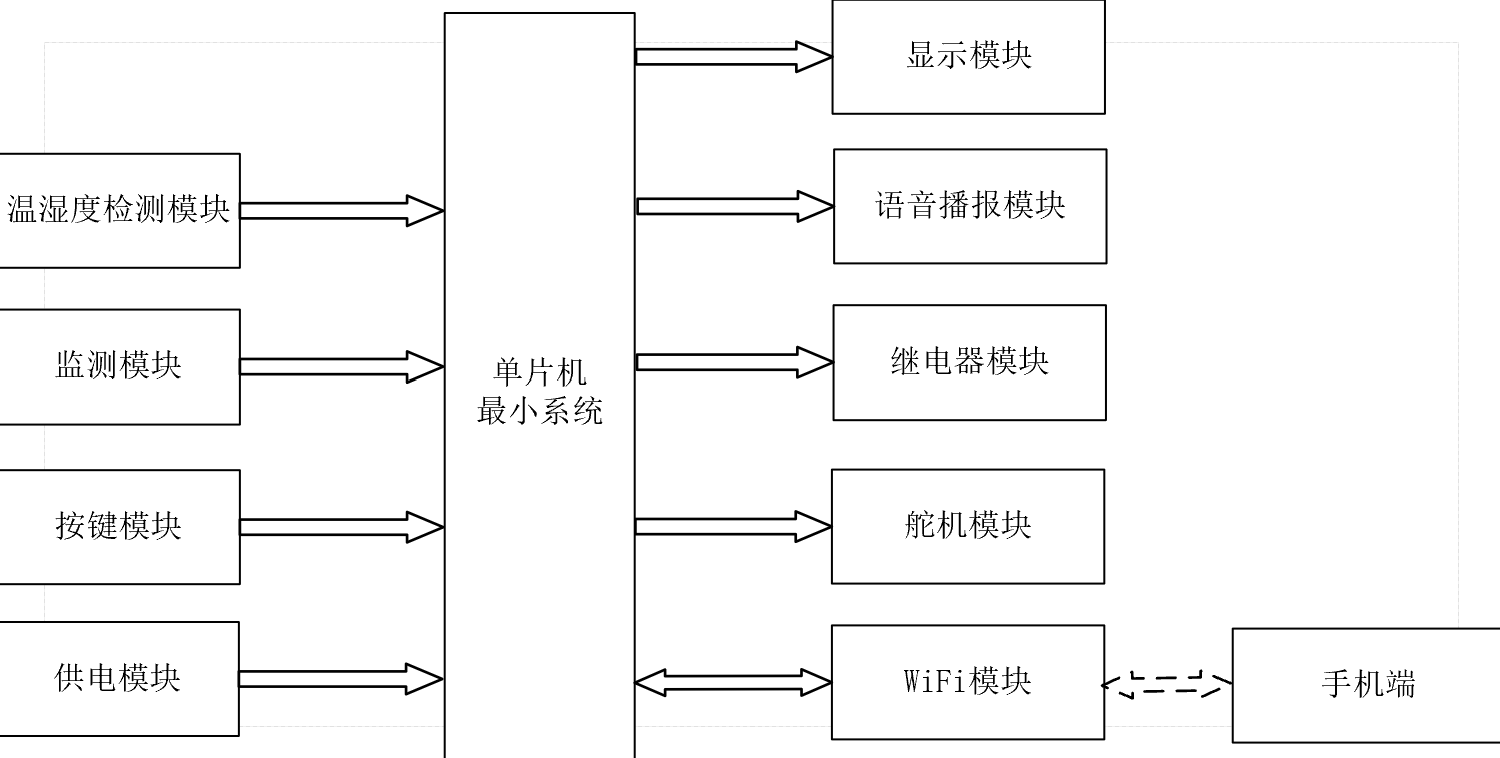

本太阳能板表面清洁程度检测系统采用以单片机最小系统为核心的架构设计 ，各模块协同工作实现系统功能。
数据采集模块：温湿度检测模块实时采集太阳能板周边环境温湿度数据，为分析灰尘附着等情况提供环境信息；监测模块则利用光学、灰尘等传感器，精准获取太阳能板表面清洁程度相关数据，是系统判断清洁状态的关键依据。
控制与处理模块：单片机最小系统作为核心，接收来自各采集模块的数据，进行分析处理，依据预设算法判断太阳能板清洁程度，并根据结果向其他模块发送控制指令。
输出与显示模块：显示模块将处理后的清洁程度结果、温湿度等数据以直观形式呈现，方便现场人员查看；语音播报模块可语音告知关键信息，尤其适用于不便查看显示内容的场景；继电器模块、舵机模块可根据单片机指令，控制清洁设备的启停、运作角度等，实现自动清洁功能。
交互与通信模块：按键模块供用户手动输入指令，实现系统参数设置、功能切换等操作；Wi-Fi 模块搭建起系统与手机端的通信桥梁，用户通过手机 APP 可远程查看太阳能板状态、接收报警信息，还能远程控制相关功能，打破空间限制，提升操作便捷性。
供电模块：为整个系统提供稳定电力支持，确保各模块正常运行，是系统稳定工作的基础保障。
4.2 STM32F103C8T6单片机最小系统电路设计

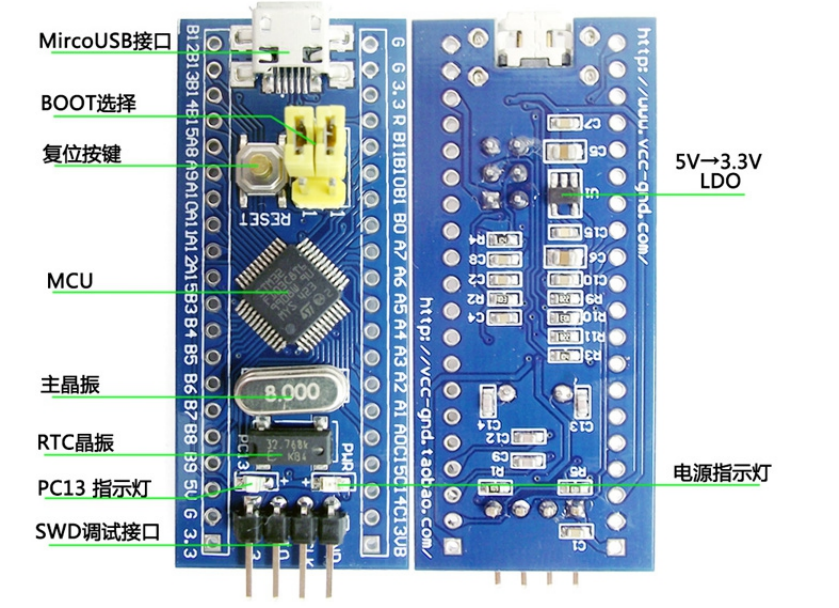

对于本次设计，我们选择的单片机是STM32F103C8T6单片机。此单片机和51系列相比多了很多功能，不但运行速度比51单片机要快很多，自带2个AD转换，方便我们在设计烟雾和CO的时候免去了需要加外部ADC进行转换，非常方便；
STM32有着很强大的通信功能和控制功能。这一点是51单片机无法比拟的。因为51单片机只有1个串口进行通信，而32单片机具有5个串口进行通信，所以对一些要求用串口进行通信的模块而且就不需要通过CD4052等双串口模块来转换，所以这一点被市场上广泛的运用，32单片机因为本身可以进行多种不同的时钟模数来进行工作，所以在功耗要求比较严格的产品中占有一席之地。
4.3 DHT11温湿度检测模块设计

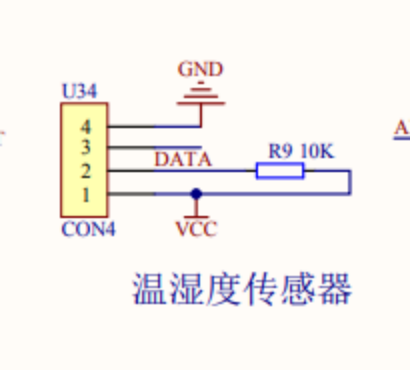

本次设计采用DHT11温湿度传感器模块，DHT11传感器是市场上采用的温湿度传感器。此传感器占用的面积非常简单，精度为0.2.采用的是单总线的数据传输方式。这个传感器抗干扰能力非常的强，经常用于高炉测温、机房检测、家庭温度控制等方面适合于很多空间比较小的场合和数字温度检测等领域。这款温度传感器转换时间为75ns，比传统DS1820速度要快很多。检测的结果以数字量方式串行传送。温湿度传感器模块电路图如图所示：
4.4 显示电路设计
目前市场上显示器多是LCD的，但LCD有很多缺点，例如， LCD显示需要背光源的支持、很窄的视角范围、功耗比较大、响应速度有点慢等缺点，但OLED显示系统解决了这些缺点。
现在OLED显示技术虽然应用的不是很广泛，但是诸多优点，使得OLED成为研究的热门，我相信不久OLED完全可以取代LCD。
OLED技术的发展日新月异，最近发现的的软性有机发光显示技术，这项技术让曲面屏成为现实。这是手机电脑显示屏研发的热门。很有科技前瞻性。

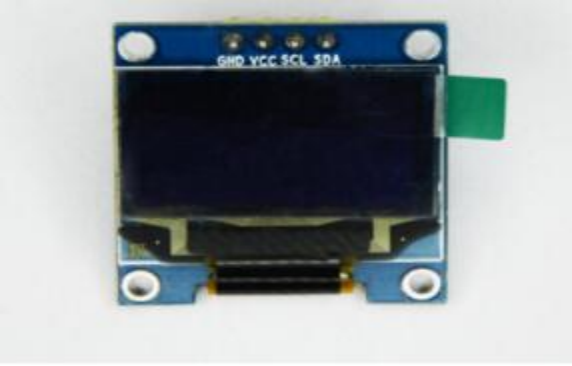

OLED，即有机发光二极管。OLED为自发光材料、视角范围大、同时廉价、彩色比较艳丽、可携带、温度适应性高、图像画质稳定、分辨率高、可弯曲等特性，，非常适合应用在智能手机和平板电脑上。被认为是下一代的平面显示器新兴应用技术。
LCD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示 OLED 效果要来得好一些。以目前的技术，OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。
第五章 项目 实现
5.1编程软件介绍

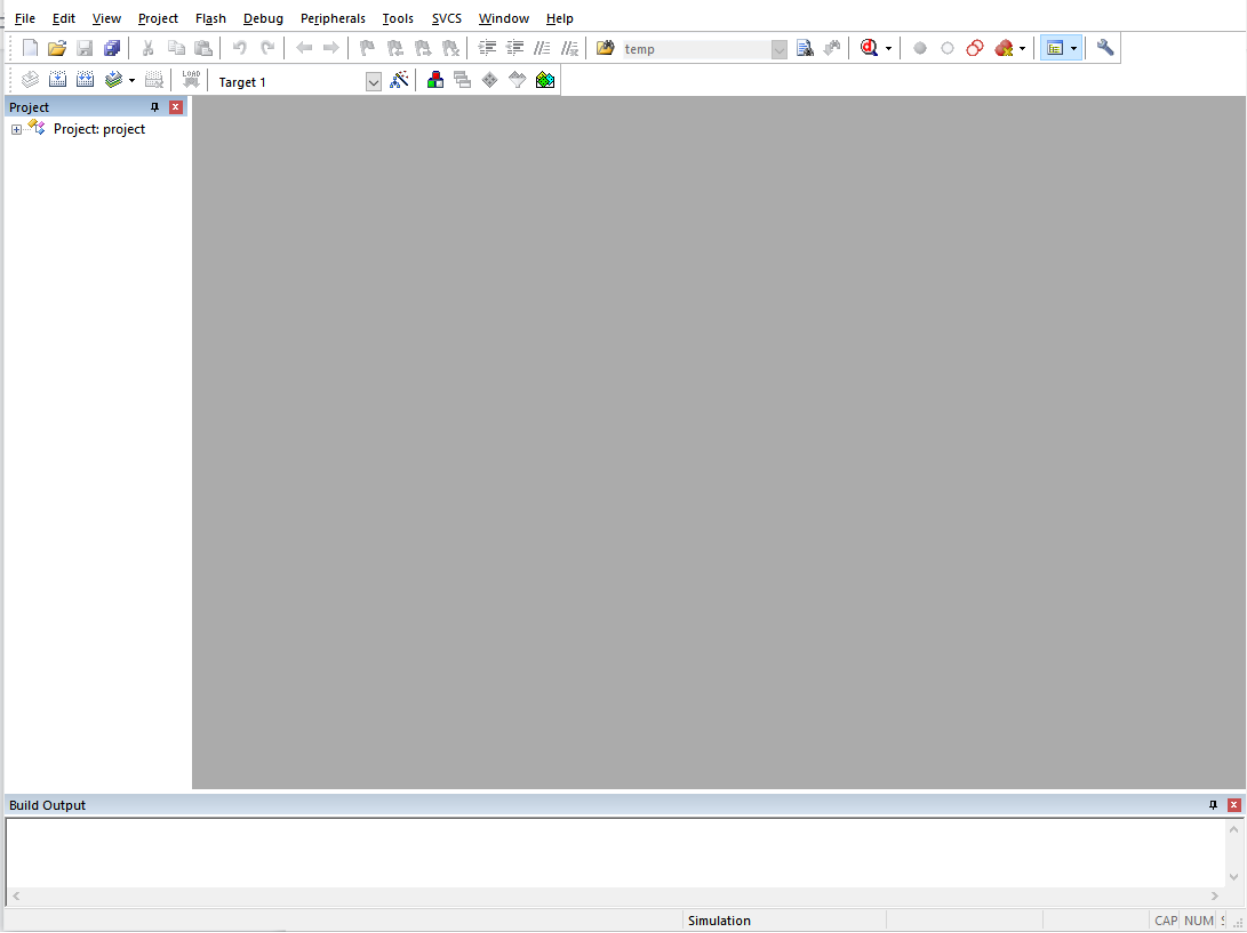

本设计所使用的编程环境是Keil5，相对于其他软件编程环境，Keil5更加的轻便快捷，操作更加的简单，深受广大嵌入式软件开发者的喜爱。Keil5支持多种芯片，包括51单片机、STM32、HC32、NXP等，生成的HEX文件，可通过烧录器直接烧录到单片机中，非常方便。另外，Keil5编译有三种，一种是单编，一种是部分编译，还有一种是全部编译，这样给开发人员更多的选择，并且编译的结果，显示在界面的最下方，供开发者查找错误。
5.2系统主流程设计

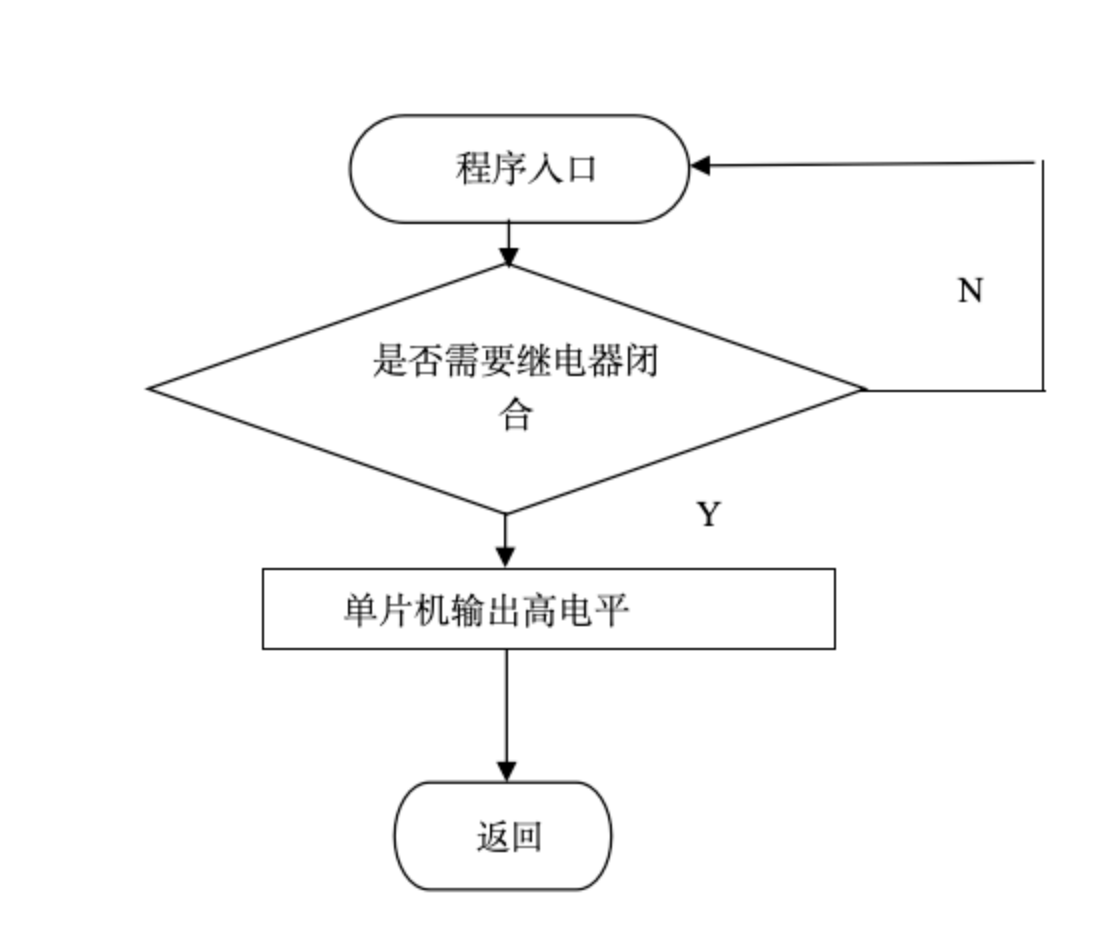

继电器模块程序也非常简单，就是高低电平，我们采用的三极管为S8050，S8050为低电平导通，当我们需要继电器闭合的时候单片机只需要给三极管高电平就可以驱动继电器进行闭合；
5.3继电器模块流程

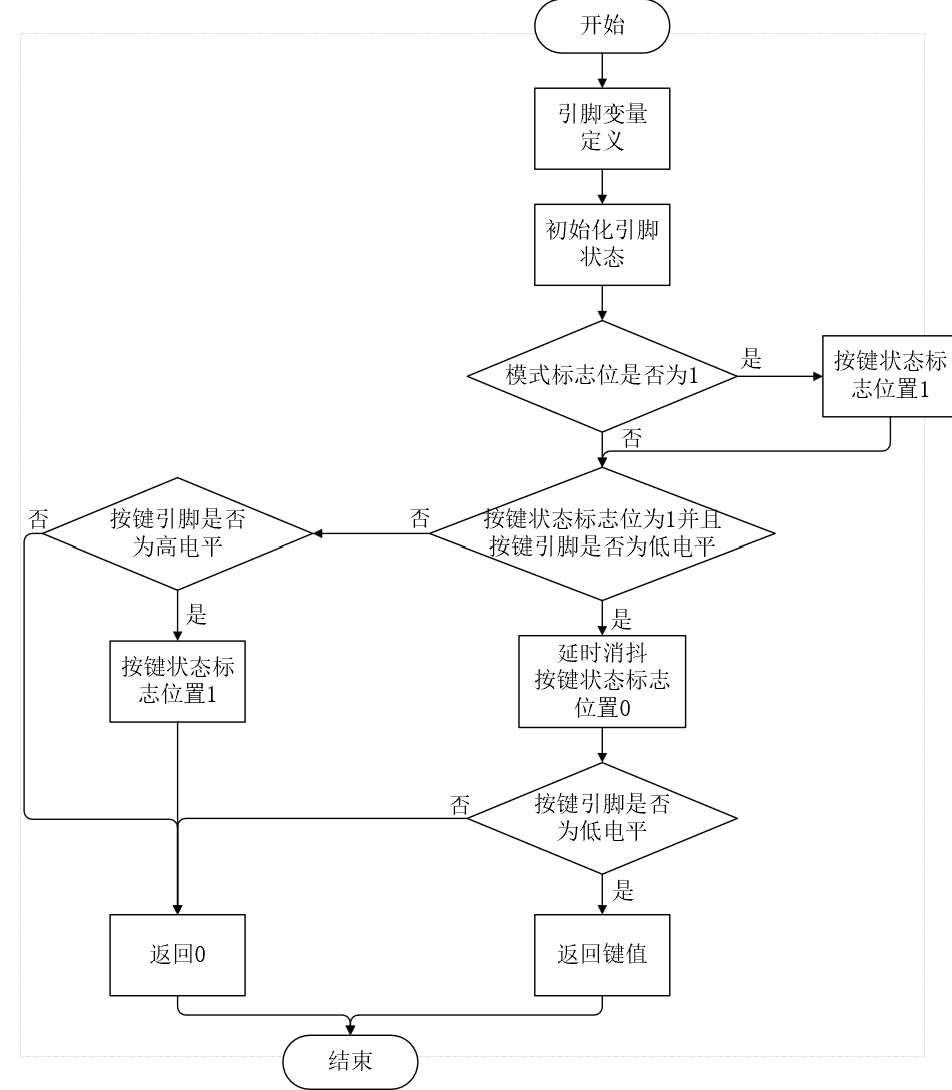

首先，定义按键引脚，进行初始化引脚状态。接下来判断模式标志位是否为1，如果为1，则为支持连续按模式，将按键状态标志位置1。然后判断按键状态标志位是否为1并且按键引脚为低电平，如果两个条件同时满足，则延时10ms进行消抖，将按键状态标志位置0。再次判断按键引脚是否为低电平，如果为低电平，则按键按下，返回相对应的按键键值。如果按键状态标志位不为1或者按键引脚不为低电平，则判断按键引脚是否为高电平，如果为高电平，则按键抬起，将按键状态标志位置1，然后返回0。如果按键引脚不为高电平，则按键没有抬起，则直接返回0。
第六章系统测试
6.1 测试目的
本系统测试旨在全面评估基于 IOT 技术的太阳能板表面清洁程度检测系统的性能与可用性。通过一系列测试，验证系统是否满足设计要求，能否在实际应用场景中稳定、准确地运行。具体而言，测试将着重检查系统在不同环境条件下的数据采集精度、通信稳定性、控制功能可靠性，以及硬件与软件的兼容性，确保系统能够为太阳能板的运维管理提供可靠支持，有效提升太阳能板发电效率。
6.2 系统兼容性测试
6.2.1 硬件兼容性
硬件兼容性测试主要考察系统各硬件组件之间的协同工作能力。在数据采集模块，测试不同型号的光学传感器、灰尘传感器和 DHT11 温湿度传感器与 STM32 单片机的连接稳定性和数据传输准确性。更换市场上常见的同类型传感器，观察系统是否能正确识别并处理新传感器采集的数据，确保传感器的可替换性。对于通信模块，测试 esp8266 无线通信模块与不同品牌、型号的无线路由器之间的兼容性，检查在不同网络环境下的数据传输速率和稳定性，包括信号强度波动、网络延迟等情况，确保系统在各种 Wi-Fi 网络环境中都能正常工作。在输出显示模块，连接不同尺寸、分辨率的 OLED 彩屏，验证显示效果是否正常，数据能否准确呈现。同时，测试 8050 蜂鸣器在不同负载情况下的发声效果，以及与单片机 GPIO 接口的驱动兼容性。
6.2.2 软件兼容性
软件兼容性测试聚焦于系统软件与不同操作系统、设备的适配情况。在手机端 APP 测试中，针对主流的 Android 和 iOS 操作系统，分别在不同版本的手机设备上安装 APP，检查 APP 的安装过程是否顺利，界面显示是否完整、正常，功能操作是否流畅。测试 APP 与系统服务器之间的数据交互，确保在不同网络条件下，APP 能够及时接收系统推送的太阳能板清洁状态信息，并能向系统发送控制指令。对于电脑端软件，测试在 Windows、MacOS 等常见操作系统上的运行情况，检查软件的兼容性和稳定性，包括界面布局、数据显示、图表绘制等功能是否正常。同时，测试系统软件与不同数据库管理系统的兼容性，确保数据存储和查询功能的可靠性。
结 论
本研究致力于设计并实现基于 IOT 技术的太阳能板表面清洁程度检测系统，经过多方面的深入探索与实践，取得了一系列具有重要价值的成果。
从系统架构设计来看，构建了由数据采集、控制处理、通信、输出显示以及供电等模块协同工作的体系。数据采集模块通过光学、灰尘和温湿度传感器，精准获取太阳能板表面及周边环境数据；STM32 单片机作为控制处理核心，高效运算并决策；esp8266 实现数据远程传输；OLED 彩屏和 8050 蜂鸣器用于信息呈现与报警提示；太阳能与锂电池结合的供电方式保障系统稳定运行。这种架构设计合理，为系统功能实现奠定了坚实基础。
在系统功能测试中，数据采集功能表现出色，各传感器在不同污染程度及环境变化下，能较为准确地采集数据，偏差基本控制在允许范围内。控制功能响应迅速，无论是手机 APP 还是电脑端软件发出的指令，系统都能及时执行，确保报警与清洁设备控制准确无误。显示功能也令人满意，OLED 彩屏在不同光照条件下数据清晰、更新及时，界面布局合理，方便用户操作。
