图像识别总是准确率低？用卷积神经网络CNN实现高效分类
关键词：卷积神经网络、CNN、PyTorch、计算机视觉、图像分类
目录
- 一、图像的本质：像素矩阵与通道
- [1.1 图像的四种基本类型](#1.1 图像的四种基本类型)
- [1.2 图像在计算机中的表示](#1.2 图像在计算机中的表示)
- 二、卷积神经网络CNN核心原理
- [2.1 什么是卷积神经网络](#2.1 什么是卷积神经网络)
- [2.2 CNN的经典网络架构](#2.2 CNN的经典网络架构)
- 三、卷积层：特征提取的引擎
- [3.1 卷积运算的数学本质](#3.1 卷积运算的数学本质)
- [3.2 Padding填充策略](#3.2 Padding填充策略)
- [3.3 Stride步长控制](#3.3 Stride步长控制)
- [3.4 多通道与多卷积核计算](#3.4 多通道与多卷积核计算)
- [3.5 特征图尺寸计算公式](#3.5 特征图尺寸计算公式)
- [3.6 PyTorch卷积层API实战](#3.6 PyTorch卷积层API实战)
- 四、池化层：降维与抽象
- [4.1 最大池化与平均池化](#4.1 最大池化与平均池化)
- [4.2 池化层的Padding与Stride](#4.2 池化层的Padding与Stride)
- [4.3 多通道池化计算规则](#4.3 多通道池化计算规则)
- [4.4 PyTorch池化层API实战](#4.4 PyTorch池化层API实战)
- 五、实战：CIFAR-10图像分类完整项目
- [5.1 CIFAR-10数据集解析](#5.1 CIFAR-10数据集解析)
- [5.2 搭建CNN分类网络](#5.2 搭建CNN分类网络)
- [5.3 训练函数编写](#5.3 训练函数编写)
- [5.4 预测与评估](#5.4 预测与评估)
- [5.5 过拟合问题与模型优化](#5.5 过拟合问题与模型优化)
- 常见问题
- 和AI大模型开发的关系
- 总结
一、图像的本质：像素矩阵与通道
在深入卷积神经网络之前，我们需要先理解一个根本问题：计算机眼中的图像到底是什么？
人类看到一张照片时，感知的是颜色、形状、纹理等视觉信息。但计算机不同，它只认识数字。图像在计算机中本质上就是一个多维数组，数组中的每个元素对应一个像素点的亮度或颜色值。
1.1 图像的四种基本类型
根据颜色和灰度的不同，计算机中的图像可以分为四类：
二值图像：像素值只有0和1两种，0代表黑色，1代表白色。这类图像数据量极小，每个像素仅需1个二进制位。常用于OCR文字识别、掩膜存储等场景。
灰度图像：像素值范围在0到255之间，0表示纯黑，255表示纯白，中间值表示不同程度的灰色。数据类型通常为8位无符号整数（int8），也就是常说的256级灰度图。二值图像可以视为灰度图像的一个特例。
索引图像：结构相对复杂，除了存放像素值的二维矩阵外，还包含一个颜色索引矩阵（颜色查找表）。像素值不直接表示颜色，而是作为索引去查找对应的RGB值。这种方式可以压缩存储空间。
真彩色RGB图像：每个像素的颜色由红（R）、绿（G）、蓝（B）三个分量直接表示，存储在三个独立的M×N矩阵中。这是深度学习中最常用的图像类型，数据类型一般为8位无符号整型。
| 图像类型 | 通道数 | 像素值范围 | 主要特点 | 常见用途 |
|---|---|---|---|---|
| 二值图像 | 1通道 | 0或1 | 每个像素只有黑与白 | 形态学操作、轮廓检测 |
| 灰度图像 | 1通道 | 0到255 | 每个像素表示亮度 | 图像预处理、物体检测 |
| 索引图像 | 1通道（索引） | 0到255 | 像素值为颜色表索引 | 存储压缩 |
| RGB图像 | 3通道 | 0到255 | 每个像素由RGB三通道组成 | 图像处理与分析 |
简单总结：图像由像素点组成，每个像素的取值范围是0, 255。值越接近0越暗（接近黑色），值越接近255越亮（接近白色）。
1.2 图像在计算机中的表示
在深度学习中，我们处理的彩色图像由RGB三个通道组成。可以用NumPy来直观理解：
python
import numpy as np
import matplotlib.pyplot as plt
def demonstrate_pixel_values():
"""通过生成纯色图像理解像素值的含义"""
# 生成全黑图像：所有像素值为0
black_img = np.zeros(shape=[200, 200, 3], dtype=np.uint8)
# 生成全白图像：所有像素值为255
white_img = np.full(shape=[200, 200, 3], fill_value=255, dtype=np.uint8)
# 生成纯红图像：R通道255，G和B通道为0
red_img = np.zeros(shape=[200, 200, 3], dtype=np.uint8)
red_img[:, :, 0] = 255 # 注意：matplotlib中通道顺序为RGB
fig, axes = plt.subplots(1, 3, figsize=(9, 3))
axes[0].imshow(black_img)
axes[0].set_title("全黑 (0,0,0)")
axes[0].axis("off")
axes[1].imshow(white_img)
axes[1].set_title("全白 (255,255,255)")
axes[1].axis("off")
axes[2].imshow(red_img)
axes[2].set_title("纯红 (255,0,0)")
axes[2].axis("off")
plt.tight_layout()
plt.show()
def load_and_inspect_image():
"""加载真实图像并查看其数据结构"""
# 读取图像文件
img = plt.imread("data/sample.jpg")
# 查看图像形状：(高度, 宽度, 通道数)
print(f"图像形状(H, W, C): {img.shape}")
# 输出示例: 图像形状(H, W, C): (640, 640, 3)
# 查看像素值范围
print(f"像素值范围: [{img.min()}, {img.max()}]")
# 显示图像
plt.imshow(img)
plt.axis("off")
plt.show()
if __name__ == '__main__':
demonstrate_pixel_values()
load_and_inspect_image()关键理解 ：图像的形状表示为(H, W, C)，即高度（行数）、宽度（列数）、通道数。一张640×640的彩色图，在内存中就是一个640×640×3的三维数组，共包含1,228,800个像素值。
二、卷积神经网络CNN核心原理
2.1 什么是卷积神经网络
卷积神经网络（Convolutional Neural Network，简称CNN）是深度学习在计算机视觉领域的突破性架构，专门用于处理具有网格结构的数据，如图像、视频、语音信号等。
为什么图像处理不能直接用普通的全连接神经网络？原因有两个：
- 参数量爆炸 ：一张640×640×3的图像输入到全连接层，仅第一层就需要
640×640×3×N个权重参数（N为隐藏层神经元数），计算代价极高。 - 空间结构丢失：全连接层将图像展平为一维向量，破坏了像素之间的空间邻接关系，导致难以提取有效的视觉特征。
CNN通过卷积层 解决了这两个问题。卷积层的核心作用是自动学习并提取图像中的特征，从简单的边缘、角点到复杂的纹理、形状，逐层抽象。
一个典型的CNN由三部分构成：
- 卷积层（CONV）：通过卷积核在图像上滑动，提取局部特征（如边缘、纹理）
- 池化层（POOL）：对特征图进行下采样，降低参数量，增强鲁棒性
- 全连接层（FC）：将提取的特征整合，输出分类或回归结果

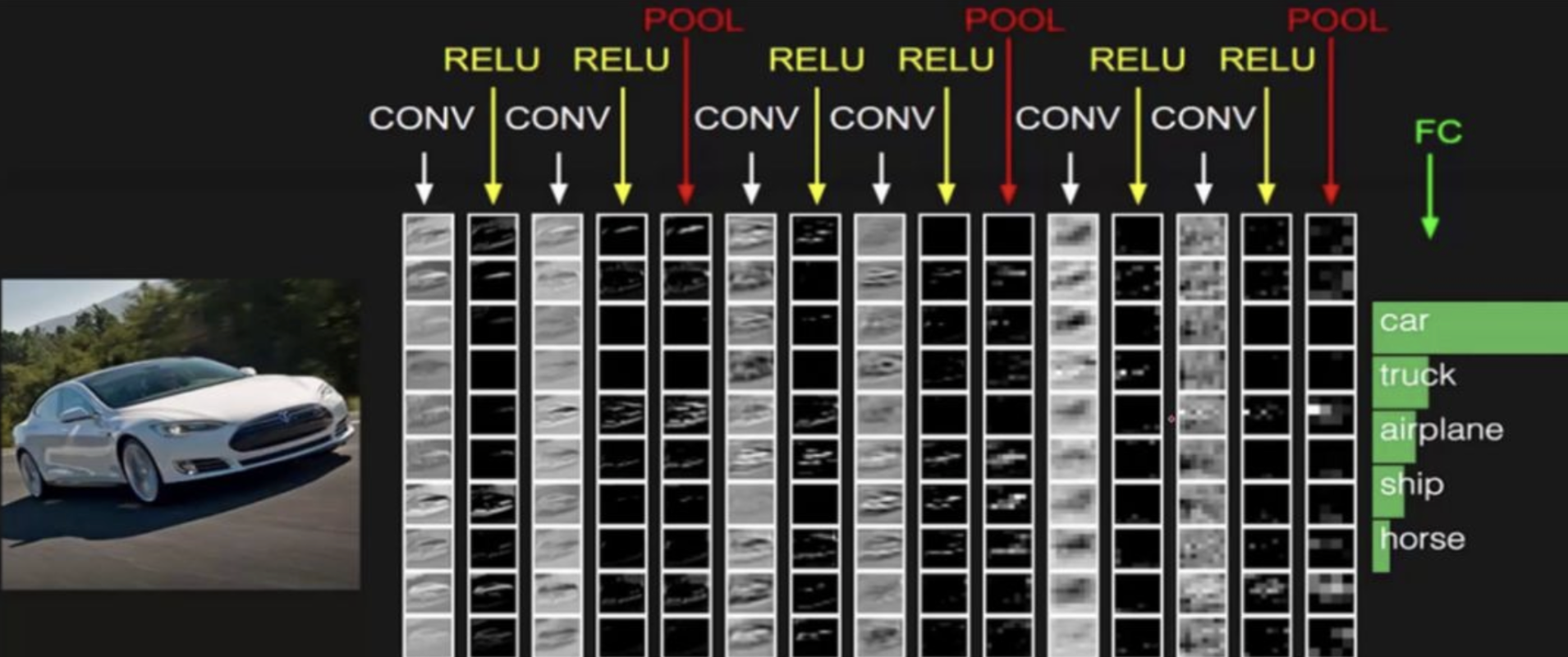

图一：CNN处理流程示意
（图一：CNN从输入图像开始，经过多层卷积和池化提取特征，最终通过全连接层输出分类结果。左侧输入一张汽车图片，中间各列分别表示卷积层CONV、激活层RELU、池化层POOL的处理过程，每一列下方的灰度图是对应层输出的特征图，从低级边缘特征逐步过渡到高级形状特征，右侧输出各类别的概率分布）
以图像分类任务为例：输入一张未知类别的图片，CNN通过卷积层提取边缘和纹理特征，池化层降低特征图尺寸并保留关键信息，最后全连接层综合所有特征输出预测结果------比如判断图片中是汽车、卡车还是飞机。
2.2 CNN的经典网络架构
CNN的发展经历了多个里程碑式的架构演进：
LeNet-5：最早的CNN架构之一，证明了卷积网络在图像识别上的有效性。由卷积层提取边缘和角点特征、池化层降低维度并提高对微小变化的鲁棒性、全连接层组合特征完成分类。
AlexNet：在ImageNet竞赛中大幅提升了分类准确率，推动了深度学习的爆发式发展。引入了更大的卷积核、ReLU激活函数加速训练、最大池化层降维、Dropout防止过拟合。
VGGNet：探索了网络深度对性能的影响，证明更深的网络能提取更抽象的特征。核心创新是使用堆叠的3×3小卷积核替代大卷积核，在增加深度的同时减少参数量。
GoogLeNet（Inception）：提出Inception模块，在同一层并行使用不同大小的卷积核和池化操作，然后拼接输出。既提升了性能又减少了计算量。
ResNet：引入残差块（Residual Block）和跳跃连接（Shortcut Connection），解决了深层网络的梯度消失问题，使得训练上百甚至上千层的网络成为可能。
DenseNet：通过密集连接（Dense Connectivity），将每一层与前面所有层直接相连，实现了更充分的特征重用，进一步提升了参数效率。
三、卷积层：特征提取的引擎
3.1 卷积运算的数学本质
卷积层通过**卷积核（Filter/Kernel）**对输入图像进行处理，生成特征图（Feature Map）。卷积核本质上就是一组固定的权重参数，也可以理解为一个带着固定权重的神经元。
卷积运算的本质：在滤波器和输入数据的局部区域之间做点积（元素相乘后求和）。

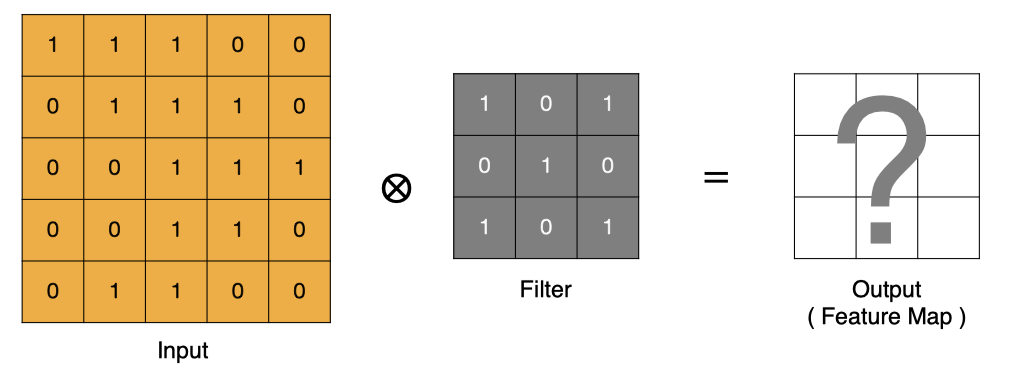

图二：卷积运算示意
（图二：展示5×5输入矩阵与3×3卷积核进行卷积运算的过程。卷积核在输入矩阵上从左到右、从上到下逐位滑动，在每个位置将卷积核与对应的输入区域做元素相乘后求和，得到输出特征图中的对应值）
具体计算过程：卷积核在输入图像上按固定步长滑动，每到一个位置，就将卷积核中的权重与输入图像对应区域的像素值逐元素相乘，然后将所有乘积求和，得到输出特征图中的一个值。
不同的卷积核可以提取不同的特征。比如某些卷积核可能对水平边缘响应强烈，另一些则对垂直边缘或特定纹理敏感。想要提取图像的哪种特征，就使用对应的卷积核。
3.2 Padding填充策略
通过上面的卷积计算可以发现，经过卷积操作后，输出的特征图尺寸会比原始输入小。如果希望保持尺寸不变，就需要使用Padding（填充）。
Padding是指在输入特征图的边界周围添加额外的像素（通常为零值）。它的主要作用包括：
- 保持空间维度：不使用Padding时，每次卷积后特征图都会缩小。多次卷积后特征图会变得非常小，可能丢失重要信息。Padding可以维持输出尺寸与输入相同或接近。
- 保留边缘信息：图像边缘的像素在卷积过程中参与计算的次数较少，容易丢失。Padding增加了边缘像素的参与度。
- 提升模型性能：避免特征图尺寸快速缩小导致的信息丢失，尤其在深层网络中效果明显。
Padding的三种常见类型：
| 类型 | 说明 | 输出尺寸变化 |
|---|---|---|
| Valid Padding | 不进行任何填充 | 输出尺寸缩小 |
| Same Padding | 添加足够的填充使输出与输入尺寸相同 | 输出尺寸不变 |
| Full Padding | 尽可能多地填充 | 输出尺寸增大 |
选择建议：Same Padding最为常用，因为它能保持特征图尺寸，方便网络设计。Valid Padding适用于输入足够大、边缘信息不重要的场景。Full Padding较少使用，因为会增加计算量并可能引入边缘伪影。
3.3 Stride步长控制
Stride（步长）指卷积核在图像上滑动时每次移动的像素数。步长直接影响输出特征图的尺寸、计算量和特征提取能力。
Stride的作用：
- 降低计算复杂度：更大的步长意味着卷积核滑动次数减少，计算量降低，训练和推理速度加快。
- 特征图降维：步长越大，生成的特征图尺寸越小，效果类似池化层的降维。
- 增大感受野：更大的步长使每个神经元能捕捉到更大范围的输入信息。
Stride的选择：
Stride = 1：最常见，尤其在网络浅层，能保留更多空间细节。Stride = 2或4：常用于网络深层或需要快速降维时。
3.4 多通道与多卷积核计算
实际中的图像都是多通道的（如RGB三通道），卷积计算需要相应调整：
多通道卷积计算流程：
- 输入有多个通道时，卷积核也必须具有相同的通道数（图像有多少通道，每个卷积核就有多少通道）
- 每个卷积核的每个通道与输入图像对应通道分别进行卷积
- 将各通道的卷积结果按位相加，得到最终的特征图
图三：多通道卷积计算
（图三：展示RGB三通道输入的卷积计算过程。一个3通道的卷积核分别与输入的R、G、B三个通道进行卷积运算，得到三个中间结果后按位相加，最终输出一个单通道的特征图）
多卷积核计算：
上面的例子只使用了一个卷积核。实际中，我们需要使用多个卷积核从不同角度提取特征。每个卷积核就是一个独立的神经元，多个卷积核叠加就构成了卷积层。
当使用多个卷积核时，每个卷积核独立地对输入进行卷积运算，各自生成一个特征图。最终输出的特征图数量等于卷积核的数量。
3.5 特征图尺寸计算公式
输出特征图的大小由以下参数决定：
W：输入图像大小（假设宽高相等）F：卷积核大小S：Stride步长P：Padding填充量N：输出特征图大小
计算公式：
N = (W - F + 2P) / S + 1 （除不尽时向下取整）以输入5×5、卷积核3×3、Stride=1、Padding=1为例：
N = (5 - 3 + 2×1) / 1 + 1 = 5输出特征图大小仍为5×5，实现了尺寸不变的效果（Same Padding）。
3.6 PyTorch卷积层API实战
PyTorch中创建卷积层的API：
python
conv = nn.Conv2d(in_channels, out_channels, kernel_size, stride, padding)参数说明：
| 参数 | 说明 |
|---|---|
| in_channels | 输入通道数，RGB图片一般为3 |
| out_channels | 输出通道数，即卷积核的数量 |
| kernel_size | 卷积核的高和宽，常用3、5、7等奇数 |
| stride | 卷积核移动的步长，可为整数或元组 |
| padding | 四周填充的数量，也支持padding='same'（PyTorch 1.9+） |
下面演示对真实图像进行多通道多卷积核卷积操作：
python
import torch
import torch.nn as nn
import matplotlib.pyplot as plt
def apply_convolution_on_image():
"""演示PyTorch中卷积层的使用流程"""
# 1. 读取并显示原始图像
img = plt.imread('./data/sample.jpg')
print(f'原始图像形状: {img.shape}') # 输出: (640, 640, 3)
plt.imshow(img)
plt.title("原始图像")
plt.axis("off")
plt.show()
# 2. 定义卷积层：3通道输入，4个卷积核，3×3卷积核，步长2，无填充
my_conv = nn.Conv2d(
in_channels=3,
out_channels=4,
kernel_size=3,
stride=2,
padding=0
)
print(f'卷积层配置: {my_conv}')
# 输出: Conv2d(3, 4, kernel_size=(3, 3), stride=(2, 2))
# 3. 数据形状转换
# ① 转为Tensor
# ② 通道维度调整：[H, W, C] -> [C, H, W]
# ③ 添加批次维度：[C, H, W] -> [batch, C, H, W]
img_tensor = torch.tensor(img).permute(2, 0, 1) # [3, 640, 640]
img_batch = img_tensor.unsqueeze(0) # [1, 3, 640, 640]
print(f'批次张量形状: {img_batch.shape}')
# 4. 执行卷积运算
# 输出尺寸计算: (640 - 3 + 0) / 2 + 1 = 319.5 -> 319
output = my_conv(img_batch.type(torch.float32))
print(f'输出特征图形状: {output.shape}')
# 输出: torch.Size([1, 4, 319, 319])
return output
def visualize_feature_maps(output):
"""可视化卷积层输出的各通道特征图"""
# 去除批次维度: [1, 4, 319, 319] -> [4, 319, 319]
feature_maps = output[0]
# 转换为[H, W, C]格式以便显示
feature_maps = feature_maps.permute(1, 2, 0)
# 分别显示每个通道的特征图
fig, axes = plt.subplots(1, 4, figsize=(16, 4))
for i in range(4):
# 提取单个通道并转为numpy数组
channel_data = feature_maps[:, :, i].detach().numpy()
axes[i].imshow(channel_data)
axes[i].set_title(f"通道 {i} 特征图")
axes[i].axis("off")
plt.tight_layout()
plt.show()
if __name__ == '__main__':
output = apply_convolution_on_image()
visualize_feature_maps(output)输出结果：
原始图像形状: (640, 640, 3)
卷积层配置: Conv2d(3, 4, kernel_size=(3, 3), stride=(2, 2))
批次张量形状: torch.Size([1, 3, 640, 640])
输出特征图形状: torch.Size([1, 4, 319, 319])每个通道对应一个独立的卷积核，从不同视角提取了图像的不同特征。
四、池化层：降维与抽象
4.1 最大池化与平均池化
池化层（Pooling Layer）位于卷积层之后，用于降低特征图的空间维度，从而减少计算量和内存消耗，同时提升模型的鲁棒性。
池化层主要有两种操作：
最大池化（Max Pooling）：在池化窗口内取最大值作为输出。能保留最显著的特征，抑制背景噪声。
平均池化（Avg Pooling）：在池化窗口内取所有值的均值作为输出。能保留整体特征分布信息，输出更平滑。
4.2 池化层的Padding与Stride
池化层同样支持Padding和Stride参数，其含义与卷积层类似：
- Padding：在特征图边界添加填充，影响输出尺寸
- Stride：池化窗口移动的步长，通常与kernel_size相同以避免重叠
4.3 多通道池化计算规则
处理多通道输入时，池化层与卷积层有一个重要区别：
池化层对每个通道分别进行池化，不会跨通道合并。 这意味着池化层的输入和输出通道数始终相等。
池化操作只在高度和宽度维度上进行，通道维度不参与池化（池化前后通道数不变）。
图四：多通道池化计算
（图四：展示三通道输入的池化过程。每个通道独立进行池化运算，池化窗口在各通道上滑动并取最大值或平均值，输出的通道数与输入保持一致）
4.4 PyTorch池化层API实战
python
# 最大池化
nn.MaxPool2d(kernel_size=2, stride=2, padding=0)
# 平均池化
nn.AvgPool2d(kernel_size=2, stride=1, padding=0)参数说明：
| 参数 | 说明 |
|---|---|
| kernel_size | 池化核的高和宽，常用2、3 |
| stride | 核移动的步长 |
| padding | 四周填充数量 |
python
import torch
import torch.nn as nn
def demonstrate_single_channel_pooling():
"""单通道池化示例"""
# 定义3×3单通道输入
inputs = torch.tensor([[[0, 1, 2],
[3, 4, 5],
[6, 7, 8]]], dtype=torch.float)
# 最大池化：2×2窗口，步长1，无填充
max_pool = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
max_output = max_pool(inputs)
print("最大池化结果:")
print(max_output)
# 输出:
# tensor([[[4., 5.],
# [7., 8.]]])
# 平均池化
avg_pool = nn.AvgPool2d(kernel_size=2, stride=1, padding=0)
avg_output = avg_pool(inputs)
print("平均池化结果:")
print(avg_output)
# 输出:
# tensor([[[2., 3.],
# [5., 6.]]])
def demonstrate_multi_channel_pooling():
"""多通道池化示例"""
# 定义3×3×3多通道输入
inputs = torch.tensor([
[[0, 1, 2], [3, 4, 5], [6, 7, 8]], # 通道1
[[10, 20, 30], [40, 50, 60], [70, 80, 90]], # 通道2
[[11, 22, 33], [44, 55, 66], [77, 88, 99]] # 通道3
], dtype=torch.float)
max_pool = nn.MaxPool2d(kernel_size=2, stride=1, padding=0)
output = max_pool(inputs)
print("多通道最大池化结果:")
print(output)
# 每个通道独立取最大值，输出形状仍为[3, 2, 2]
if __name__ == '__main__':
demonstrate_single_channel_pooling()
demonstrate_multi_channel_pooling()五、实战：CIFAR-10图像分类完整项目
接下来我们综合运用前面学到的知识，搭建一个完整的CNN图像分类模型。
5.1 CIFAR-10数据集解析
CIFAR-10是计算机视觉领域的经典数据集，包含：
- 5万张训练图像 + 1万张测试图像
- 10个类别：飞机、汽车、鸟、猫、鹿、狗、青蛙、马、船、卡车
- 每个类别约6000张图像
- 图像尺寸：32×32×3（RGB彩色小图）
图五：CIFAR-10数据集示例
（图五：CIFAR-10数据集的10个类别展示，每行对应一个类别，展示了该类别中的10张随机样本图像。涵盖飞机、汽车、鸟类、猫、鹿、狗、青蛙、马、船和卡车，图像尺寸均为32×32像素）
PyTorch的torchvision.datasets模块封装了CIFAR-10数据集，使用非常方便：
python
from torchvision.datasets import CIFAR10
from torchvision.transforms import ToTensor
import matplotlib.pyplot as plt
def load_cifar10_dataset():
"""加载并查看CIFAR-10数据集基本信息"""
# 加载训练集和测试集
# ToTensor将PIL图像转换为Tensor，并自动将像素值归一化到[0, 1]
train_dataset = CIFAR10(root='data', train=True, transform=ToTensor(), download=True)
test_dataset = CIFAR10(root='data', train=False, transform=ToTensor(), download=True)
# 查看类别映射
print(f"类别映射: {train_dataset.class_to_idx}")
# 输出: {'airplane': 0, 'automobile': 1, 'bird': 2, 'cat': 3,
# 'deer': 4, 'dog': 5, 'frog': 6, 'horse': 7, 'ship': 8, 'truck': 9}
# 查看数据集规模
print(f"训练集图像数量: {len(train_dataset)}") # 50000
print(f"测试集图像数量: {len(test_dataset)}") # 10000
# 显示一张样本图像
plt.figure(figsize=(2, 2))
plt.imshow(train_dataset.data[100])
plt.title(f"标签: {train_dataset.targets[100]}")
plt.axis("off")
plt.show()
return train_dataset, test_dataset
if __name__ == '__main__':
train_ds, test_ds = load_cifar10_dataset()5.2 搭建CNN分类网络
我们设计一个经典的CNN架构，包含两个卷积-池化块和三个全连接层：
python
import torch
import torch.nn as nn
from torchsummary import summary
class ImageClassifier(nn.Module):
"""CIFAR-10图像分类CNN模型"""
def __init__(self):
super(ImageClassifier, self).__init__()
# 第一个卷积块：提取低级特征（边缘、纹理）
self.conv1 = nn.Conv2d(
in_channels=3, # RGB三通道输入
out_channels=6, # 6个卷积核
kernel_size=3, # 3×3卷积核
stride=1 # 步长1
)
self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2) # 2×2最大池化
# 第二个卷积块：提取高级特征（形状、模式）
self.conv2 = nn.Conv2d(
in_channels=6, # 上一层输出6通道
out_channels=16, # 16个卷积核
kernel_size=3, # 3×3卷积核
stride=1
)
self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
# 全连接层：整合特征并输出分类
# 经过两次卷积和池化后，32×32的输入变为6×6×16=576维
self.fc1 = nn.Linear(576, 120)
self.fc2 = nn.Linear(120, 84)
self.output_layer = nn.Linear(84, 10) # 10个类别
def forward(self, x):
# 卷积块1：卷积 -> ReLU激活 -> 池化
x = torch.relu(self.conv1(x))
x = self.pool1(x) # 32×32 -> 30×30 -> 15×15
# 卷积块2：卷积 -> ReLU激活 -> 池化
x = torch.relu(self.conv2(x))
x = self.pool2(x) # 15×15 -> 13×13 -> 6×6
# 展平为一维向量，供全连接层处理
# x.shape: [batch, 16, 6, 6] -> [batch, 576]
x = x.reshape(x.size(0), -1)
# 全连接层
x = torch.relu(self.fc1(x))
x = torch.relu(self.fc2(x))
return self.output_layer(x)
if __name__ == '__main__':
model = ImageClassifier()
# 打印模型结构和参数统计
summary(model, input_size=(3, 32, 32), batch_size=1)网络结构梳理：
| 层 | 输入尺寸 | 输出尺寸 | 说明 |
|---|---|---|---|
| 输入 | - | 32×32×3 | CIFAR-10原始图像 |
| Conv1 | 32×32×3 | 30×30×6 | 3×3卷积核，stride=1 |
| Pool1 | 30×30×6 | 15×15×6 | 2×2池化，stride=2 |
| Conv2 | 15×15×6 | 13×13×16 | 3×3卷积核，stride=1 |
| Pool2 | 13×13×16 | 6×6×16 | 2×2池化，stride=2 |
| FC1 | 576 | 120 | 展平后全连接 |
| FC2 | 120 | 84 | 全连接 |
| Output | 84 | 10 | 10个类别输出 |
5.3 训练函数编写
使用交叉熵损失函数和Adam优化器进行训练：
python
from torch.utils.data import DataLoader
import torch.optim as optim
import time
# 每批次样本数
BATCH_SIZE = 8
def train_model(model, train_dataset):
"""训练CNN图像分类模型"""
# 构建数据加载器（打乱数据顺序）
dataloader = DataLoader(train_dataset, batch_size=BATCH_SIZE, shuffle=True)
# 多分类交叉熵损失
criterion = nn.CrossEntropyLoss()
# Adam优化器
optimizer = optim.Adam(model.parameters(), lr=1e-3)
epochs = 100 # 训练轮数
for epoch_idx in range(epochs):
total_samples = 0
total_loss = 0.0
correct_predictions = 0
start_time = time.time()
# 遍历每个批次
for batch_images, batch_labels in dataloader:
model.train() # 切换到训练模式
# 前向传播
outputs = model(batch_images)
loss = criterion(outputs, batch_labels)
# 反向传播
optimizer.zero_grad() # 清零梯度
loss.backward() # 计算梯度
optimizer.step() # 更新参数
# 统计准确率
predicted = torch.argmax(outputs, dim=-1)
correct_predictions += (predicted == batch_labels).sum()
# 累计损失（loss是批次平均损失，需乘以样本数）
total_loss += loss.item() * len(batch_labels)
total_samples += len(batch_labels)
# 打印本轮训练结果
avg_loss = total_loss / total_samples
accuracy = correct_predictions / total_samples
elapsed = time.time() - start_time
print(f'Epoch {epoch_idx + 1:2d} | Loss: {avg_loss:.5f} | Acc: {accuracy:.2f} | Time: {elapsed:.2f}s')
# 保存训练好的模型权重
torch.save(model.state_dict(), 'models/cifar10_classifier.pth')
print("模型已保存至 models/cifar10_classifier.pth")
if __name__ == '__main__':
from torchvision.datasets import CIFAR10
from torchvision.transforms import ToTensor
train_ds, _ = load_cifar10_dataset()
model = ImageClassifier()
train_model(model, train_ds)训练过程输出示例：
Epoch 1 | Loss: 1.59926 | Acc: 0.41 | Time: 28.97s
Epoch 2 | Loss: 1.32861 | Acc: 0.52 | Time: 29.98s
Epoch 3 | Loss: 1.22957 | Acc: 0.56 | Time: 29.44s
...
Epoch 96 | Loss: 0.30592 | Acc: 0.89 | Time: 37.28s
Epoch 97 | Loss: 0.29255 | Acc: 0.90 | Time: 37.11s
Epoch 98 | Loss: 0.29470 | Acc: 0.90 | Time: 36.98s
Epoch 99 | Loss: 0.29472 | Acc: 0.90 | Time: 36.79s
Epoch 100| Loss: 0.29903 | Acc: 0.90 | Time: 37.66s经过100轮训练，模型在训练集上的准确率达到90%。
5.4 预测与评估
加载训练好的模型，在测试集上评估泛化能力：
python
def evaluate_on_testset(test_dataset):
"""在测试集上评估模型性能"""
dataloader = DataLoader(test_dataset, batch_size=BATCH_SIZE, shuffle=False)
# 加载模型权重
model = ImageClassifier()
model.load_state_dict(torch.load('models/cifar10_classifier.pth'))
# 切换到评估模式（关闭Dropout/BN等训练时特有的操作）
model.eval()
total_correct = 0
total_samples = 0
with torch.no_grad(): # 评估时不需要计算梯度
for batch_images, batch_labels in dataloader:
outputs = model(batch_images)
predicted = torch.argmax(outputs, dim=-1)
total_correct += (predicted == batch_labels).sum()
total_samples += len(batch_labels)
accuracy = total_correct / total_samples
print(f'测试集准确率: {accuracy:.2%}')
if __name__ == '__main__':
_, test_ds = load_cifar10_dataset()
evaluate_on_testset(test_ds)输出结果：
测试集准确率: 57.00%训练集准确率90%，测试集仅57%，差距明显，说明模型出现了过拟合。
5.5 过拟合问题与模型优化
训练集准确率远高于测试集，这是典型的过拟合现象。我们通过以下方式优化：
- 降低学习率：从1e-3改为1e-4，使参数更新更平缓
- 增加网络容量：扩大卷积核数量和全连接层维度
- 添加Dropout正则化：随机丢弃部分神经元，防止模型过度依赖特定特征
python
class OptimizedImageClassifier(nn.Module):
"""优化版CIFAR-10分类器：增加容量 + Dropout正则化"""
def __init__(self):
super(OptimizedImageClassifier, self).__init__()
# 增加卷积核数量，提取更丰富的特征
self.conv1 = nn.Conv2d(3, 32, kernel_size=3, stride=1)
self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
self.conv2 = nn.Conv2d(32, 128, kernel_size=3, stride=1)
self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
# 扩大全连接层
self.fc1 = nn.Linear(128 * 6 * 6, 2048)
self.fc2 = nn.Linear(2048, 2048)
self.output_layer = nn.Linear(2048, 10)
# Dropout层：训练时随机丢弃50%的神经元
self.dropout = nn.Dropout(p=0.5)
def forward(self, x):
x = torch.relu(self.conv1(x))
x = self.pool1(x)
x = torch.relu(self.conv2(x))
x = self.pool2(x)
# 展平
x = x.reshape(x.size(0), -1)
x = torch.relu(self.fc1(x))
x = self.dropout(x) # 训练时随机丢弃，评估时不生效
x = torch.relu(self.fc2(x))
x = self.dropout(x)
return self.output_layer(x)优化后重新训练，测试集准确率从57%提升至93%，泛化能力大幅改善。
常见问题
Q1：卷积核大小为什么通常选奇数（3×3、5×5）？
A：奇数尺寸的卷积核有明确的中心点，便于定义Padding策略。偶数尺寸的卷积核没有中心点，在对称填充时会产生偏移。此外，多个3×3卷积核堆叠的效果等价于更大的卷积核，但参数量更少、非线性更强。
Q2：卷积层和池化层哪个更重要？
A：卷积层是核心，负责特征提取。池化层是辅助，负责降维和增强鲁棒性。现代CNN架构中，有些网络（如ResNet）甚至用步长为2的卷积替代了池化层。
Q3：为什么池化层不改变通道数？
A：池化操作只在空间维度（高度和宽度）上进行下采样，每个通道独立处理。这与卷积层不同------卷积层会通过多个卷积核改变输出通道数。池化层的设计目的是保留所有通道的特征信息，只是降低空间分辨率。
Q4：训练时准确率高但测试时低怎么办？
A：这是过拟合的典型表现。解决方法包括：增加Dropout层、使用数据增强（旋转、翻转、裁剪）、降低学习率、增加训练数据量、使用L2正则化（权重衰减）。
和AI大模型开发的关系
卷积神经网络虽然主要用于传统计算机视觉任务，但在AI大模型开发中仍有重要应用：
场景一：多模态大模型的视觉编码器
多模态大模型（如GPT-4V、Qwen-VL）需要理解图像内容，其视觉编码模块通常基于CNN或Vision Transformer。理解CNN的卷积、池化机制，有助于理解大模型如何处理视觉输入。
python
# 示意：多模态模型中的视觉编码流程
import torch
import torch.nn as nn
class VisionEncoder(nn.Module):
"""简化的视觉编码器：将图像编码为特征向量"""
def __init__(self, embed_dim=768):
super().__init__()
# 使用CNN提取视觉特征
self.backbone = nn.Sequential(
nn.Conv2d(3, 64, 3, padding=1),
nn.ReLU(),
nn.MaxPool2d(2),
nn.Conv2d(64, 128, 3, padding=1),
nn.ReLU(),
nn.MaxPool2d(2),
nn.AdaptiveAvgPool2d(1), # 全局平均池化
nn.Flatten()
)
# 投影到大模型的特征维度
self.projection = nn.Linear(128, embed_dim)
def forward(self, x):
features = self.backbone(x)
return self.projection(features)
# 使用示例
encoder = VisionEncoder(embed_dim=768)
image = torch.randn(1, 3, 224, 224) # 模拟一张224×224的输入图像
visual_tokens = encoder(image) # 输出: [1, 768]，可与文本tokens拼接输入大模型
print(f"视觉特征维度: {visual_tokens.shape}")场景二：AI Agent的图像理解能力
在Agent开发中，智能体经常需要分析用户上传的截图、照片等。CNN是构建图像分类、目标检测等基础能力模块的核心。
python
class ImageAnalyzerAgent:
"""图像分析Agent：识别图像内容并给出建议"""
def __init__(self, model_path):
self.model = ImageClassifier()
self.model.load_state_dict(torch.load(model_path))
self.model.eval()
self.class_names = ['飞机', '汽车', '鸟', '猫', '鹿', '狗', '青蛙', '马', '船', '卡车']
def analyze(self, image_tensor):
"""分析图像并返回分类结果"""
with torch.no_grad():
output = self.model(image_tensor)
prob = torch.softmax(output, dim=-1)
pred_class = torch.argmax(prob, dim=-1).item()
confidence = prob[0, pred_class].item()
return {
"category": self.class_names[pred_class],
"confidence": f"{confidence:.2%}",
"suggestion": f"检测到{self.class_names[pred_class]}，置信度{confidence:.2%}"
}
# 使用示例
agent = ImageAnalyzerAgent("models/cifar10_classifier.pth")
# result = agent.analyze(user_uploaded_image)
# print(result["suggestion"])场景三：RAG系统中的图像检索
在RAG（检索增强生成）系统中，如果需要检索相似图像，可以使用CNN提取图像特征向量，然后通过向量数据库进行相似度匹配。
python
class ImageRetrievalService:
"""基于CNN特征的图像检索服务"""
def __init__(self, feature_extractor):
self.extractor = feature_extractor
self.image_database = {} # {image_id: feature_vector}
def extract_feature(self, image):
"""使用CNN提取图像特征向量"""
self.extractor.eval()
with torch.no_grad():
# 取倒数第二层的输出作为特征
feature = self.extractor.backbone(image)
return feature.squeeze().numpy()
def add_image(self, image_id, image):
"""将图像特征存入数据库"""
feature = self.extract_feature(image)
self.image_database[image_id] = feature
def search_similar(self, query_image, top_k=5):
"""检索最相似的图像"""
query_feature = self.extract_feature(query_image)
# 计算余弦相似度并排序
similarities = []
for img_id, db_feature in self.image_database.items():
sim = self._cosine_similarity(query_feature, db_feature)
similarities.append((img_id, sim))
similarities.sort(key=lambda x: x[1], reverse=True)
return similarities[:top_k]
@staticmethod
def _cosine_similarity(a, b):
import numpy as np
return np.dot(a, b) / (np.linalg.norm(a) * np.linalg.norm(b))场景四：AI内容审核中的图像分类
在AI应用后台，经常需要对用户上传的图片进行内容审核。CNN可以快速识别图片是否包含违规内容。
python
class ContentModerationFilter(nn.Module):
"""内容审核分类器：识别图片是否包含敏感内容"""
def __init__(self, num_categories=5):
super().__init__()
# 分类类别：正常、暴力、色情、政治敏感、广告
self.categories = ['正常', '暴力', '色情', '政治敏感', '广告']
self.features = nn.Sequential(
nn.Conv2d(3, 32, 3, padding=1),
nn.ReLU(),
nn.MaxPool2d(2),
nn.Conv2d(32, 64, 3, padding=1),
nn.ReLU(),
nn.AdaptiveAvgPool2d(4),
nn.Flatten()
)
self.classifier = nn.Linear(64 * 4 * 4, num_categories)
def forward(self, x):
x = self.features(x)
return self.classifier(x)
def moderate(self, image):
"""审核单张图片"""
self.eval()
with torch.no_grad():
logits = self(image)
probs = torch.softmax(logits, dim=-1)[0]
result_idx = torch.argmax(probs).item()
return {
"label": self.categories[result_idx],
"risk_score": probs[result_idx].item(),
"passed": result_idx == 0 # 仅"正常"类别通过
}总结
本文系统梳理了卷积神经网络的核心知识：
- 图像基础：理解了图像在计算机中的矩阵表示，以及二值、灰度、索引、RGB四种图像类型
- 卷积层：掌握了卷积运算的数学本质、Padding/Stride策略、多通道与多卷积核计算，以及特征图尺寸公式
- 池化层：学会了最大池化和平均池化的计算方式，理解了池化层不改变通道数的特性
- 实战项目：从零搭建了CIFAR-10图像分类CNN，经历了模型训练、评估、过拟合诊断与优化的完整流程
CNN作为计算机视觉的基石，其思想也深刻影响了后续Transformer、ViT等架构的设计。掌握CNN，是理解现代AI视觉模型的重要一步。
