基于Hadoop的汽车销量分析与可视化
摘 要
本系统是一款基于Hadoop的汽车销量分析与可视化系统，融合了Hadoop、Django和Vue等多种技术。在数据处理方面，Hadoop凭借其强大的分布式存储和计算能力，能够高效地处理海量的汽车销售数据，为后续的分析提供坚实的数据基础。Django作为后端开发框架，负责处理前端发送的请求，与Hadoop集群进行交互，获取所需的数据，并返回给前端。Vue则用于构建前端页面，实现用户与系统的交互，展示各种可视化图表和数据分析结果。
系统主要包括首页、保值率分析、异常检测和关联规则四个功能模块。首页展示了汽车销量的整体概况。保值率分析模块通过对历史销售数据和相关因素的分析，预测汽车的保值率，为用户购车和卖车提供参考。异常检测模块利用数据挖掘算法，识别汽车销售数据中的异常情况。关联规则模块则挖掘汽车销售数据中的关联关系，发现不同车型、配置、颜色等之间的销售关联，为商家制定营销策略提供依据。该系统通过可视化的方式将复杂的分析结果直观地展示给用户，帮助用户更好地了解汽车市场动态，做出更明智的决策。
关键词： 大数据技术；汽车销量分析与可视化；数据可视化；Python；MySQL数据库
Abstract
This system is a car sales analysis and visualization platform based on Hadoop, integrating multiple technologies such as Hadoop, Django, and Vue. In terms of data processing, Hadoop, with its powerful distributed storage and computing capabilities, efficiently handles massive amounts of car sales data, providing a solid data foundation for subsequent analysis. Django, as the backend development framework, handles requests from the front end, interacts with the Hadoop cluster to retrieve the required data, and returns it to the front end. Vue is used to build the front-end pages, enabling user interaction with the system and displaying various visual charts and data analysis results.
The system mainly consists of four functional modules: homepage, residual value analysis, anomaly detection, and association rules. The homepage displays the overall car sales overview. The residual value analysis module predicts the car's residual value by analyzing historical sales data and related factors, providing a reference for users when buying or selling cars. The anomaly detection module uses data mining algorithms to identify anomalies in car sales data. The association rules module mines the association relationships in car sales data, discovering sales associations between different models, configurations, and colors, providing a basis for businesses to formulate marketing strategies. The system visually presents complex analysis results, helping users better understand car market dynamics and make more informed decisions.
Keywords: Big Data Technology; Car Sales Analysis and Visualization; Data Visualization; Python; MySQL Database；

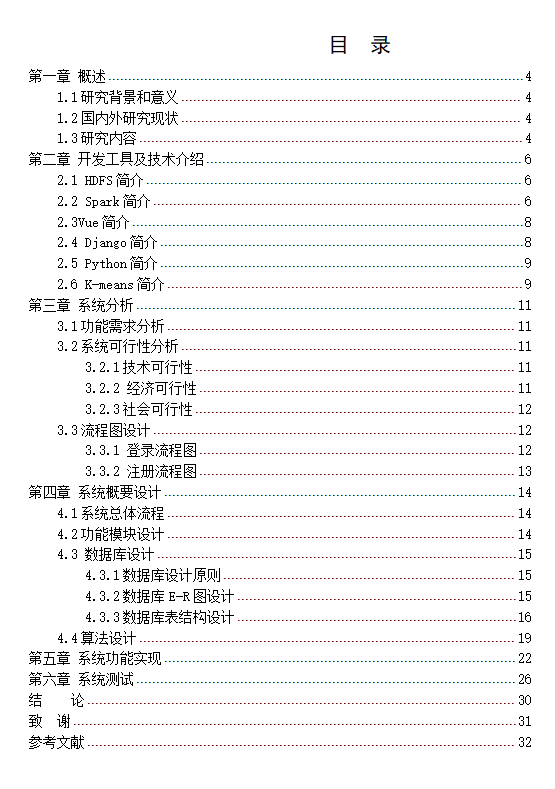

目 录
[++++第一章 概述++++](#第一章 概述)
[++++第二章 开发工具及技术介绍++++](#第二章 开发工具及技术介绍)
[++++2.1 HDFS简介++++](#2.1 HDFS简介)
[++++2.2++++ ++++Spark简介++++](#2.2 Spark简介)
[++++2.4 Django简介++++](#2.4 Django简介)
[++++2.5++++ ++++Python++++ ++++简介++++](#2.5 Python简介)
[++++2.++++ ++++6 K-means++++ ++++简介++++](#2.6 K-means简介)
[++++第三章 系统分析++++](#第三章 系统分析)
[++++3.2.2 经济可行性++++](#3.2.2 经济可行性)
[++++3.3.1 登录流程图++++](#3.3.1 登录流程图)
[++++3.3.2 注册流程图++++](#3.3.2 注册流程图)
[++++第四章 系统概要设计++++](#第四章 系统概要设计)
[++++4.3 数据库设计++++](#4.3 数据库设计)
[++++第五章 系统功能实现++++](#第五章 系统功能实现)
[++++第六章 系统测试++++](#第六章 系统测试)
[++++结 论++++](#结 论)
[++++致 谢++++](#致 谢)
第一章 概述
1.1研究背景和意义
随着全球汽车工业的迅猛发展，汽车销量数据呈现出爆炸式增长。传统的关系型数据库在处理海量、多源、异构的汽车销售数据时，面临着性能瓶颈和扩展性限制。而Hadoop作为一种分布式计算框架，以其高可靠性、高扩展性和高效性，为海量数据的存储与处理提供了新的解决方案。因此，基于Hadoop的汽车销量分析与可视化研究具有重要的现实意义。
该研究旨在利用Hadoop的分布式计算和存储能力，对汽车销量数据进行深度挖掘和分析，为汽车制造商、销售商和政府监管部门提供决策支持。通过可视化技术，将分析结果以直观、易懂的方式呈现，有助于发现汽车市场的潜在规律和趋势，优化生产计划，提高销售效率，促进汽车产业的健康发展。同时，该研究还将推动大数据技术在汽车行业的应用，为相关领域的研究和实践提供借鉴和参考。
1.2国内外研究现状
在汽车销量分析与可视化领域，国内外学者和业界人士已经开展了广泛的研究。国外方面，欧美等发达国家的汽车工业较为成熟，相关研究起步较早，已经形成了一套较为完善的理论和方法体系。例如，美国汽车工程师学会（SAE）和国际汽车工程师学会（FISITA）等组织在汽车数据分析和可视化方面开展了大量工作，推动了许多创新性的研究成果和应用案例的出现。同时，国外的研究也注重跨学科合作，将大数据、人工智能、机器学习等技术应用于汽车销量分析，取得了显著的成果。
国内方面，随着我国汽车工业的快速发展和大数据技术的普及，汽车销量分析与可视化研究也日益受到关注。国内高校和科研机构纷纷开展相关研究，取得了一系列重要成果。例如，清华大学、上海交通大学等高校在汽车数据挖掘和分析方面开展了深入研究，提出了一些新的算法和模型。同时，国内汽车企业也积极开展销量分析和可视化应用，通过大数据技术提升市场洞察力和决策水平。然而，与国外相比，国内在该领域的研究仍存在一定差距，需要进一步加强跨学科合作，推动技术创新和应用落地。
1.3研究内容
基于Hadoop的汽车销量分析与可视化系统，结合了Hadoop的分布式计算与存储能力、Django的后端框架以及Vue的前端框架，旨在为汽车行业提供高效、可扩展的数据分析解决方案。系统包含首页、保值率分析、异常检测和关联规则四大功能模块，通过Hadoop对海量汽车销量数据进行处理，Django负责业务逻辑与数据处理，Vue则提供用户友好的交互界面。首页模块提供整体数据概览，包括销量趋势、热销车型等；保值率分析模块利用历史数据预测汽车残值，为购车及二手车交易提供参考；异常检测模块通过算法识别销量数据中的异常波动，及时预警潜在问题；关联规则模块则挖掘数据间的隐藏联系，揭示销售策略与市场反应的内在规律。系统通过技术整合与功能模块的协同作用，实现了汽车销量数据的高效分析与直观展示。
研究内容主要围绕系统的设计与实现展开。首先，基于Hadoop构建分布式数据处理平台，利用HDFS进行数据存储，MapReduce或Spark进行数据处理与分析，确保系统的高性能与扩展性。其次，采用Django框架构建后端服务，负责数据接口的提供、业务逻辑的处理以及与Hadoop平台的交互。再者，利用Vue框架设计并实现前端界面，通过组件化开发提升用户体验，实现数据的动态展示与交互。最后，针对四大功能模块进行详细设计与实现，包括数据预处理、模型构建、算法实现以及结果可视化。通过上述研究内容的开展，旨在构建一个功能完善、性能优异的汽车销量分析与可视化系统，为汽车行业提供有力的大数据支持。

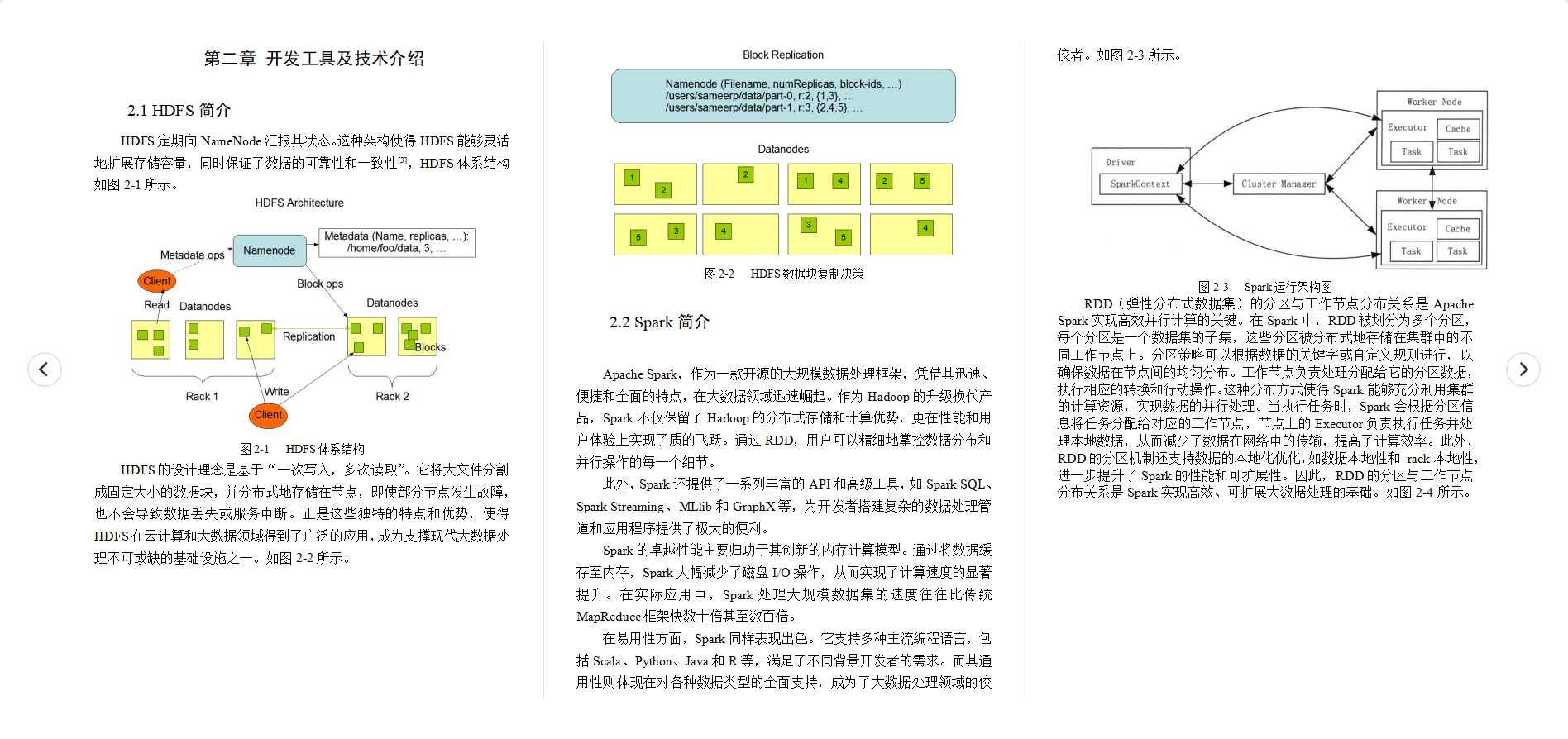

第二章 开发工具及技术介绍
2.1 HDFS简介
HDFS定期向NameNode汇报其状态。这种架构使得HDFS能够灵活地扩展存储容量，同时保证了数据的可靠性和一致性3，HDFS体系结构如图2-1所示。
图2-1 HDFS体系结构
HDFS的设计理念是基于"一次写入，多次读取"。它将大文件分割成固定大小的数据块，并分布式地存储在节点，即使部分节点发生故障，也不会导致数据丢失或服务中断。正是这些独特的特点和优势，使得HDFS在云计算和大数据领域得到了广泛的应用，成为支撑现代大数据处理不可或缺的基础设施之一。如图2-2所示。
图2-2 HDFS数据块复制决策
2.2 Spark简介
Apache Spark，作为一款开源的大规模数据处理框架，凭借其迅速、便捷和全面的特点，在大数据领域迅速崛起。作为Hadoop的升级换代产品，Spark不仅保留了Hadoop的分布式存储和计算优势，更在性能和用户体验上实现了质的飞跃。通过RDD，用户可以精细地掌控数据分布和并行操作的每一个细节。
此外，Spark还提供了一系列丰富的API和高级工具，如Spark SQL、Spark Streaming、MLlib和GraphX等，为开发者搭建复杂的数据处理管道和应用程序提供了极大的便利。
Spark的卓越性能主要归功于其创新的内存计算模型。通过将数据缓存至内存，Spark大幅减少了磁盘I/O操作，从而实现了计算速度的显著提升。在实际应用中，Spark处理大规模数据集的速度往往比传统MapReduce框架快数十倍甚至数百倍。
在易用性方面，Spark同样表现出色。它支持多种主流编程语言，包括Scala、Python、Java和R等，满足了不同背景开发者的需求。而其通用性则体现在对各种数据类型的全面支持，成为了大数据处理领域的佼佼者。如图2-3所示。
|---|---|
| |
| | |
图2-3 Spark运行架构图
RDD（弹性分布式数据集）的分区与工作节点分布关系是Apache Spark实现高效并行计算的关键。在Spark中，RDD被划分为多个分区，每个分区是一个数据集的子集，这些分区被分布式地存储在集群中的不同工作节点上。分区策略可以根据数据的关键字或自定义规则进行，以确保数据在节点间的均匀分布。工作节点负责处理分配给它的分区数据，执行相应的转换和行动操作。这种分布方式使得Spark能够充分利用集群的计算资源，实现数据的并行处理。当执行任务时，Spark会根据分区信息将任务分配给对应的工作节点，节点上的Executor负责执行任务并处理本地数据，从而减少了数据在网络中的传输，提高了计算效率。此外，RDD的分区机制还支持数据的本地化优化，如数据本地性和 rack本地性，进一步提升了Spark的性能和可扩展性。因此，RDD的分区与工作节点分布关系是Spark实现高效、可扩展大数据处理的基础。如图2-4所示。
图2-4 RDD的分区与工作节点分布关系
2.3Vue简介
Vue，作为当前前端开发领域的热门框架之一，以其简洁、灵活和高效的特点受到了广大开发者的青睐。它采用了基于组件的开发模式，使得开发者能够将复杂的用户界面拆解为多个独立的、可复用的组件。这种模式不仅提高了开发效率，还使得代码更加模块化，易于维护和扩展。Vue的双向数据绑定机制更是简化了数据与视图的同步过程，开发者只需关注数据状态的变化，Vue会自动更新相应的视图，极大地减少了手动操作DOM的繁琐工作。
在性能方面，Vue表现出色，其轻量级的虚拟DOM实现确保了高效的渲染性能。虚拟DOM作为一种抽象层，使得Vue能够在内存中快速地比较和更新DOM，从而减少了直接操作真实DOM的次数，提升了页面的响应速度。此外，Vue还提供了丰富的生命周期钩子，允许开发者在组件的各个阶段进行自定义操作，如数据初始化、异步数据获取等，这使得开发者能够更加灵活地控制组件的行为。
Vue的生态系统也十分丰富，提供了大量的官方和第三方库，如Vue Router、Vuex等，这些库为Vue应用提供了路由管理、状态管理等功能，进一步增强了Vue的实用性和可扩展性。Vue的社区活跃，文档完善，为开发者提供了丰富的学习资源和解决问题的途径。无论是对于初学者还是有经验的前端开发者，Vue都提供了一个高效、愉悦的开发体验，使得构建现代Web应用变得更加简单和快捷。
2.4 Django简介
Django简单来说就是python的应用的web框架，它拥有和springMVC类似的工作原理，提供MVT框架模式以提高系统的开发效率。M层就是模型层，在java应用中需要mybatis这样的ORM（对象模型映射）框架，但是Django内置了ORM框架的类库，这样就省去了额外的配置，减少了使用上的困难。另外，值得一提的是，框架对controller控制层进一步进行了封装，成为了更符合开发模式的路由，由路由来分发具体的操作请求，主要通过在相应的配置文件中进行配置，所以通过使用Django就能快速搭建一个web系统服务器。
2.5 Python简介
Python 是一种高级编程语言，以其简洁、易读和高效的特性广受开发者喜爱。自 1991 年由 Guido van Rossum 发布以来，Python 已成为最流行的编程语言之一。其语法简洁直观，强调可读性，使得开发者能够快速理解和编写代码，尤其适合快速开发和原型设计。Python 支持多种编程范式，包括面向对象编程（OOP）、命令式编程和函数式编程等，这使得它在不同领域的开发中都具有极高的适应性。无论是处理小型脚本任务，还是开发大型企业级应用，Python 都表现出色。
Python 的强大之处在于其庞大的标准库和丰富的第三方库。标准库涵盖了文件操作、网络通信、正则表达式等多种常见功能，帮助开发者解决各类日常编程问题。此外，Python 拥有一个活跃的社区，开发者可以方便地从 PyPI（Python Package Index）获取成千上万的第三方包。这些库和框架，如 NumPy、Pandas 和 TensorFlow 等，极大地扩展了 Python 在数据分析、机器学习、Web 开发、自动化测试等领域的应用范围。例如，Pandas 是处理和分析数据的核心工具，而 TensorFlow 和 Keras 则是深度学习领域的领先框架，使得 Python 成为人工智能和数据科学领域的首选语言。
Python 的跨平台特性也使得它在不同操作系统之间具有较好的兼容性。无论是在 Windows、Linux 还是 macOS 上，Python 都可以无缝运行，且在大多数环境下几乎不需要做过多修改。这种平台无关性以及其与 C、C++ 等低级语言的良好集成，使得 Python 成为构建跨平台应用和开发多种工具的理想选择。随着 Python 在 Web 开发（Flask、Django）、数据科学（SciPy、Matplotlib）、自动化（Selenium、Scrapy）等领域的不断深入应用，越来越多的企业和个人选择 Python 来实现他们的技术需求。Python 强大的扩展性、易于学习的特性以及广泛的应用场景，使其成为一个非常适合快速开发和高效解决问题的编程语言。

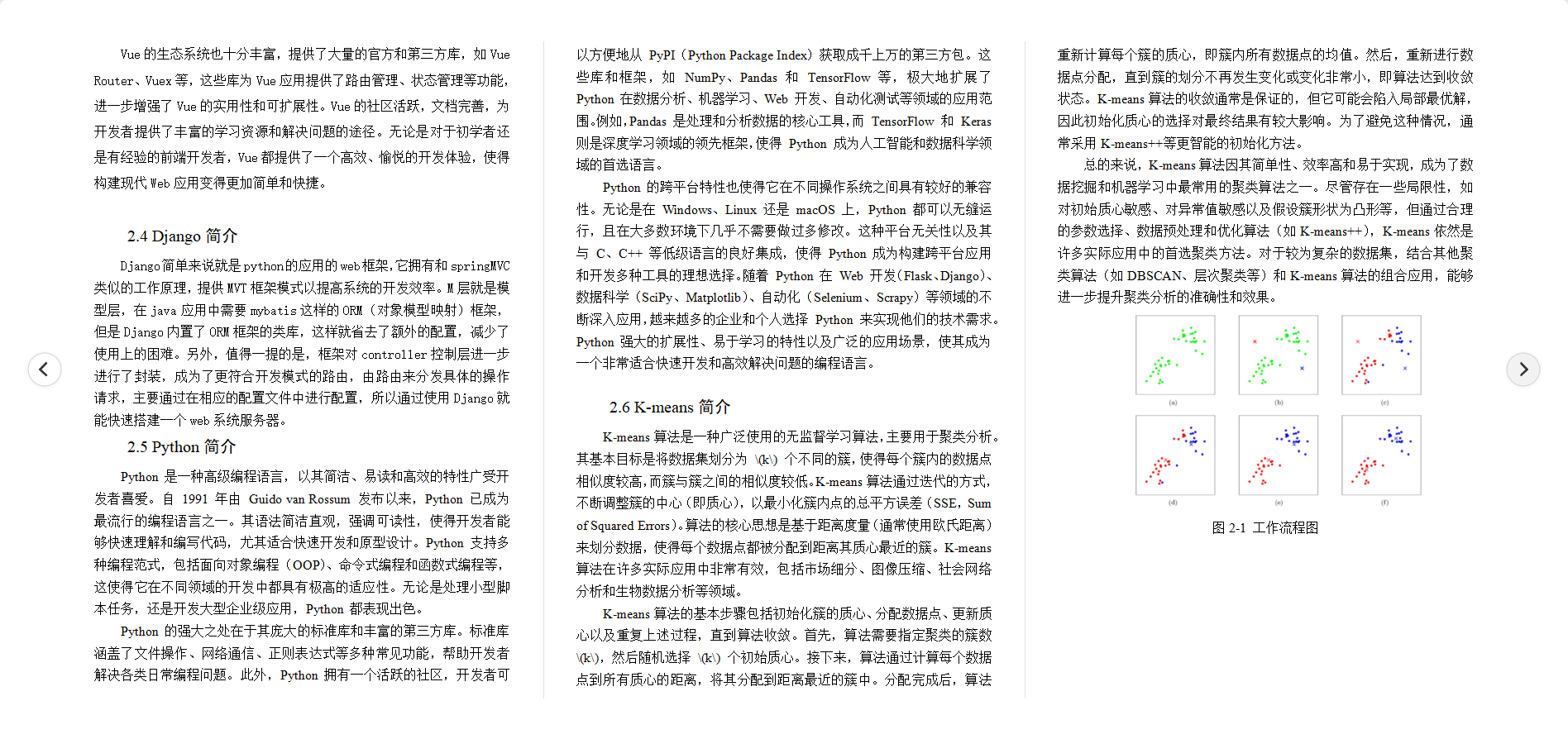

2.6 K-means简介
K-means算法是一种广泛使用的无监督学习算法，主要用于聚类分析。其基本目标是将数据集划分为 \(k\) 个不同的簇，使得每个簇内的数据点相似度较高，而簇与簇之间的相似度较低。K-means算法通过迭代的方式，不断调整簇的中心（即质心），以最小化簇内点的总平方误差（SSE，Sum of Squared Errors）。算法的核心思想是基于距离度量（通常使用欧氏距离）来划分数据，使得每个数据点都被分配到距离其质心最近的簇。K-means算法在许多实际应用中非常有效，包括市场细分、图像压缩、社会网络分析和生物数据分析等领域。
K-means算法的基本步骤包括初始化簇的质心、分配数据点、更新质心以及重复上述过程，直到算法收敛。首先，算法需要指定聚类的簇数 \(k\)，然后随机选择 \(k\) 个初始质心。接下来，算法通过计算每个数据点到所有质心的距离，将其分配到距离最近的簇中。分配完成后，算法重新计算每个簇的质心，即簇内所有数据点的均值。然后，重新进行数据点分配，直到簇的划分不再发生变化或变化非常小，即算法达到收敛状态。K-means算法的收敛通常是保证的，但它可能会陷入局部最优解，因此初始化质心的选择对最终结果有较大影响。为了避免这种情况，通常采用K-means++等更智能的初始化方法。
总的来说，K-means算法因其简单性、效率高和易于实现，成为了数据挖掘和机器学习中最常用的聚类算法之一。尽管存在一些局限性，如对初始质心敏感、对异常值敏感以及假设簇形状为凸形等，但通过合理的参数选择、数据预处理和优化算法（如K-means++），K-means依然是许多实际应用中的首选聚类方法。对于较为复杂的数据集，结合其他聚类算法（如DBSCAN、层次聚类等）和K-means算法的组合应用，能够进一步提升聚类分析的准确性和效果。
图2-1 工作流程图
第三章 系统分析
3.1功能需求分析
系统需具备处理海量汽车销量数据的能力，通过Hadoop技术实现高效的数据存储、处理与分析。首页模块需提供整体数据概览，包括销量趋势、热销车型、区域分布等信息，以直观的图表形式展示，方便用户快速把握市场动态。保值率分析模块需整合历史销售数据、车型信息、市场价格等因素，构建预测模型，为用户提供汽车残值评估，辅助购车及二手车交易决策。异常检测模块需实时监控销量数据，通过算法识别异常波动，并及时预警，帮助用户发现潜在的市场风险或销售问题。关联规则模块则需深入挖掘数据间的关联关系，揭示销售策略、客户偏好与市场反应之间的内在联系，为营销策略制定提供数据支持。系统还需通过Django和Vue技术构建稳定、高效的后端服务和用户友好的前端界面，确保数据的准确处理与直观展示。
3.2系统可行性分析
3.2.1技术可行性
从技术角度来看，基于Hadoop的汽车销量分析与可视化系统是完全可行的。Hadoop以其出色的分布式存储和计算能力，能够高效地处理和分析海量的汽车销售数据，为系统提供强大的数据处理支持。Django作为后端开发框架，具备完善的ORM、表单处理、身份验证等功能，能够快速搭建稳定可靠的后端服务，与Hadoop集群进行数据交互，处理前端请求并返回所需数据。Vue.js作为前端框架，以其轻量、灵活和高效的特点，能够构建出响应式、交互式的用户界面，提升用户体验。这些技术的成熟度和稳定性为系统的开发提供了坚实的技术基础。
此外，系统的功能模块设计合理，技术实现难度适中。首页模块作为系统的入口，可以展示整体的汽车销售概况和导航菜单，技术实现较为简单。保值率分析模块可以通过Hadoop的MapReduce计算模型，结合历史销售数据和市场因素，运用数据挖掘算法进行保值率预测，技术上是可行的。异常检测模块可以利用Hadoop的分布式计算能力，对汽车销售数据进行实时监控和分析，及时发现异常情况并发出预警，技术实现难度较低。关联规则模块可以通过Apriori、FP-Growth等算法挖掘汽车销售数据中的关联关系，为商家制定营销策略提供依据，技术上是成熟的。综上所述，基于Hadoop的汽车销量分析与可视化系统在技术上是完全可行的。
3.2.2 经济可行性
从经济角度来看，基于Hadoop的汽车销量分析与可视化系统具有较高的可行性。首先，Hadoop作为开源软件，其本身的使用成本较低，且能够有效降低硬件成本，因为它可以在廉价的PC服务器上运行，通过增加节点来提升性能，而不是依赖昂贵的专业服务器。其次，Django和Vue.js同样作为开源框架，也具有成本低的优势，能够节省开发成本。此外，该系统通过高效的数据分析和可视化展示，能够为汽车销售商、制造商和消费者提供有价值的信息，帮助他们做出更明智的决策，从而带来潜在的经济效益。例如，保值率分析可以帮助消费者选择更具保值潜力的车型，异常检测可以及时发现市场异常情况，减少潜在的经济损失，关联规则分析可以帮助商家制定更有效的营销策略，提升销售额。
此外，系统的开发和使用成本相对较低，而带来的潜在收益较高。与传统的汽车销量分析系统相比，基于Hadoop的系统可以处理更大规模的数据，提供更深入、更全面的分析结果，从而为企业和个人带来更大的价值。虽然系统的开发和部署需要一定的初期投入，但长期来看，通过提高决策效率、降低运营成本和增加销售额，可以迅速收回成本并实现盈利。因此，从经济角度来看，基于Hadoop的汽车销量分析与可视化系统是可行的，并且具有较好的投资回报率。
3.2.3社会可行性
从社会角度来看，基于Hadoop的汽车销量分析与可视化系统具有较高的可行性。首先，该系统可以促进汽车市场的透明化和规范化。通过保值率分析，消费者可以更加清晰地了解不同车型的保值情况，避免信息不对称带来的经济损失，从而增强消费者信心，促进汽车市场的健康发展。其次，异常检测功能可以帮助监管部门及时发现市场异常情况，包括价格垄断、虚假宣传等，维护市场秩序，保护消费者权益。关联规则分析则为汽车制造商和销售商提供了有价值的决策支持，帮助他们更好地了解市场需求，优化产品设计和营销策略，提高市场竞争力。
此外，该系统的应用还可以推动汽车行业的技术进步和服务升级。通过大数据分析和可视化展示，汽车企业可以更加精准地把握市场动态和消费者需求，从而推动产品创新和服务优化。同时，该系统还可以为政府决策提供数据支持，帮助政府制定更加科学合理的产业政策，促进汽车产业的可持续发展。因此，基于Hadoop的汽车销量分析与可视化系统在社会层面上是可行的，并且能够带来积极的社会效益。
3.3流程图设计
首先，汽车销量数据经由数据采集模块收集并存储至Hadoop的HDFS中。随后，利用Spark进行数据预处理和转换。处理后的数据通过Django后端进行业务逻辑处理，并由Vue前端展示。用户可通过首页概览数据，使用保值率分析、异常检测和关联规则模块进行深入分析，最终以可视化形式呈现分析结果。
3.3.1 登录流程图
登录流程是该系统的第一个流程，登录的第一步是输入账号、密码登录，系统会验证账号与密码是否正确，正确时系统会判断账号类型再进入不同的后台；不正确时，会返回到登录的第一步，输入用户重新执行登录流程。该流程如图3-1所示。
图3-1登录流程图
3.3.2 注册流程图
在进入到系统的网站以后，点击注册用户按钮，用户就进入到了用户注册界面，输入用户自身的并且界面上有的信息以后，再点击注册按钮，就可以成为本系统的普通用户了。其用户注册流程如图3-2所示。
图3- 2 用户注册流程图
第四章 系统概要设计
4.1系统总体流程
基于Hadoop的汽车销量分析与可视化系统的总体流程可以分为数据采集与预处理、数据分析与挖掘、结果展示与应用三个主要阶段。首先，在数据采集与预处理阶段，系统利用Hadoop的分布式存储技术，从多种数据源收集海量的汽车销售数据，并进行清洗、转换和存储，确保数据的准确性和一致性。然后，在数据分析与挖掘阶段，系统运用Hadoop的MapReduce计算框架，对预处理后的数据进行深入分析，包括保值率分析、异常检测和关联规则挖掘。保值率分析模块通过构建预测模型，结合历史销售数据和市场因素，预测不同车型的未来保值率；异常检测模块利用统计方法和数据挖掘算法，实时监控销售数据，识别异常情况；关联规则模块则挖掘数据中的关联关系，发现潜在的销售规律。
最后，在结果展示与应用阶段，系统通过Django和Vue.js构建的Web应用，将分析结果以直观的图表和可视化界面展示给用户。用户可以通过首页访问不同的功能模块，查看保值率分析结果、异常检测报告和关联规则推荐。这些信息可以帮助汽车销售商、制造商和消费者做出更明智的决策。整个系统的运行流程高效且自动化，能够实时处理和分析海量数据，为用户提供及时、准确的信息支持。系统总体流程图如图4-1所示。
图4-1 系统数据总体流程图
4.2功能模块设计
基于Hadoop的汽车销量分析与可视化系统的功能模块设计主要围绕首页、保值率分析、异常检测和关联规则四个核心模块展开。首页模块作为系统的入口，提供了直观的用户界面和导航功能，用户可以通过首页快速访问各个功能模块，并查看系统的总体概况和最新动态。保值率分析模块则利用历史销售数据和市场因素，通过构建预测模型，对汽车的未来保值率进行预测和分析，帮助用户了解不同车型的保值情况，为购车和销售决策提供参考。异常检测模块通过实时监控销售数据，利用统计方法和数据挖掘算法，识别销售数据中的异常情况，包括价格异常、销量异常等，并及时发出预警，帮助用户及时发现市场风险。关联规则模块则通过挖掘销售数据中的关联关系，发现不同车型、配置、颜色等之间的销售关联，为商家制定营销策略提供依据。
各个功能模块之间通过Django后端服务进行数据交互和通信，Django负责处理前端请求，与Hadoop集群进行数据交互，并将处理结果返回给前端。Vue.js作为前端框架，负责构建用户界面，展示分析结果，提供交互式操作。整个系统的功能模块设计既独立又相互关联，能够满足不同用户的需求，提供全面、深入的分析结果。系统总体功能如图4-2所示。
图4-2 系统总体结构图
4.3 数据库设计
4.3.1数据库设计原则
在基于Hadoop的汽车销量分析与可视化中，数据库设计遵循高效性、可扩展性、一致性和安全性四大原则。首先，高效性原则要求数据库能够快速处理海量数据，通过合理的数据分区、索引优化和查询优化等技术，确保数据读写的高效性。其次，可扩展性原则考虑到数据量的持续增长，设计时应采用分布式存储架构HDFS，以便于水平扩展，满足未来数据增长的需求。一致性原则强调数据在不同节点间的同步和准确性，采用Spark的分布式计算框架确保数据一致性和完整性。最后，安全性原则是保障数据不被非法访问和篡改，通过数据加密、访问控制和安全审计等措施，确保数据的安全性和隐私保护。整体而言，这些原则共同构成了一个稳定、高效、可扩展且安全的数据库架构，为汽车销量分析与可视化提供了坚实的数据基础。
4.3.2数据库E-R图设计
E-R图，也称为实体-关系图，其主要功能是展现不同数据类型之间的关联性，作为一种抽象化的概念模型，它反映了现实世界的结构。该图的核心组成部分包括实体类型、属性以及关系。以下是本系统所采用的主要E-R图展示。用户E-R如图4-3所示。
图4-3用户E-R图
聚类统计信息E-R如图4-4所示。
图4-4聚类统计信息实体E-R图
4.3.3数据库表结构设计
本系统所使用的数据库为MySQL，依据系统数据存储的特性进行了数据库关系表的规划。接下来将展示系统中关键部分关系表的详细资料。以下为本系统核心的数据表展示。
数据库：car6
1、auth_group--
|--------|---------|--------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | name | varchar(150) | 150 | NO | -- | -- | -- |
2、auth_group_permissions--
|--------|---------------|------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | group_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | permission_id | int(11) | -- | NO | -- | 0 | -- |
3、auth_permission--
|--------|-----------------|--------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | name | varchar(255) | 255 | NO | -- | -- | -- |
| 3 | content_type_id | int(11) | -- | NO | -- | 0 | -- |
| 4 | codename | varchar(100) | 100 | NO | -- | -- | -- |
4、auth_user--
|--------|--------------|--------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | password | varchar(128) | 128 | NO | -- | -- | -- |
| 3 | last_login | datetime(6) | -- | YES | -- | -- | -- |
| 4 | is_superuser | tinyint(1) | -- | NO | -- | 0 | -- |
| 5 | username | varchar(150) | 150 | NO | -- | -- | -- |
| 6 | first_name | varchar(150) | 150 | NO | -- | -- | -- |
| 7 | last_name | varchar(150) | 150 | NO | -- | -- | -- |
| 8 | email | varchar(254) | 254 | NO | -- | -- | -- |
| 9 | is_staff | tinyint(1) | -- | NO | -- | 0 | -- |
| 10 | is_active | tinyint(1) | -- | NO | -- | 0 | -- |
| 11 | date_joined | datetime(6) | -- | NO | -- | -- | -- |
5、auth_user_groups--
|--------|----------|------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | user_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | group_id | int(11) | -- | NO | -- | 0 | -- |
6、auth_user_user_permissions--
|--------|---------------|------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | user_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | permission_id | int(11) | -- | NO | -- | 0 | -- |
7、car_carsale--
|--------|-------------------|---------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | date | date | -- | NO | -- | -- | -- |
| 3 | salesperson | varchar(100) | 100 | NO | -- | -- | -- |
| 4 | customer_name | varchar(100) | 100 | NO | -- | -- | -- |
| 5 | car_make | varchar(50) | 50 | NO | -- | -- | -- |
| 6 | car_model | varchar(50) | 50 | NO | -- | -- | -- |
| 7 | car_year | int(11) | -- | NO | -- | 0 | -- |
| 8 | sale_price | decimal(10,2) | -- | NO | -- | 2 | -- |
| 9 | commission_rate | decimal(6,5) | -- | NO | -- | 5 | -- |
| 10 | commission_earned | decimal(10,2) | -- | NO | -- | 2 | -- |
8、django_admin_log--
|--------|-----------------|----------------------|------------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | action_time | datetime(6) | -- | NO | -- | -- | -- |
| 3 | object_id | longtext | 4294967295 | YES | -- | -- | -- |
| 4 | object_repr | varchar(200) | 200 | NO | -- | -- | -- |
| 5 | action_flag | smallint(5) unsigned | -- | NO | -- | 0 | -- |
| 6 | change_message | longtext | 4294967295 | NO | -- | -- | -- |
| 7 | content_type_id | int(11) | -- | YES | -- | 0 | -- |
| 8 | user_id | int(11) | -- | NO | -- | 0 | -- |
9、django_content_type--
|--------|-----------|--------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | app_label | varchar(100) | 100 | NO | -- | -- | -- |
| 3 | model | varchar(100) | 100 | NO | -- | -- | -- |
10、django_migrations--
|--------|---------|--------------|--------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | app | varchar(255) | 255 | NO | -- | -- | -- |
| 3 | name | varchar(255) | 255 | NO | -- | -- | -- |
| 4 | applied | datetime(6) | -- | NO | -- | -- | -- |
11、django_session--
|--------|--------------|-------------|------------|----------|---------|---------|--------|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | session_key | varchar(40) | 40 | NO | -- | -- | -- |
| 2 | session_data | longtext | 4294967295 | NO | -- | -- | -- |
| 3 | expire_date | datetime(6) | -- | NO | -- | -- | -- |
4.4算法设计
在基于Hadoop的汽车销量分析与可视化系统中，聚类算法被应用于保值率分析模块，以探索不同类型汽车的保值率特点及其影响因素。聚类算法是一种无监督学习算法，它可以将数据集中的样本自动划分为若干个类别，使得同一类别内的样本在特征上尽可能相似，而不同类别间的样本在特征上尽可能不同。在本系统中，选择了K-Means算法作为聚类算法，它是一种经典的基于距离的聚类算法，具有简单、高效的特点。
图4-5 算法关键代码
K-Means算法的基本思想是通过迭代寻找K个类别的中心点，使得每个样本点到其所属类别中心点的距离之和最小。在保值率分析模块中，首先对汽车销售数据进行了预处理，包括数据清洗、特征提取和归一化等步骤。然后，我们将处理后的数据输入到K-Means算法中，通过迭代计算得到K个类别的中心点。每个类别代表了一组具有相似特征的汽车，这些特征可能包括品牌、型号、车龄、里程、配置等。通过分析每个类别的保值率情况可以发现不同类型汽车的保值率特点，以及影响保值率的关键因素。
图4-6K-Means迭代过程图
在实现K-Means算法时利用了Hadoop的MapReduce计算框架，将算法的迭代过程分布式地运行在多个节点上，从而提高了算法的执行效率。在Map阶段，每个节点负责计算一部分样本到各个类别中心点的距离，并找出最近的中心点作为该样本的类别。在Reduce阶段，节点们将各自的结果汇总，更新K个类别的中心点位置。通过多次迭代，算法逐渐收敛，得到最终的聚类结果。最后，我们将聚类结果返回给前端，通过Django和Vue.js构建的Web应用展示给用户，帮助用户更好地理解汽车保值率的特点和规律。

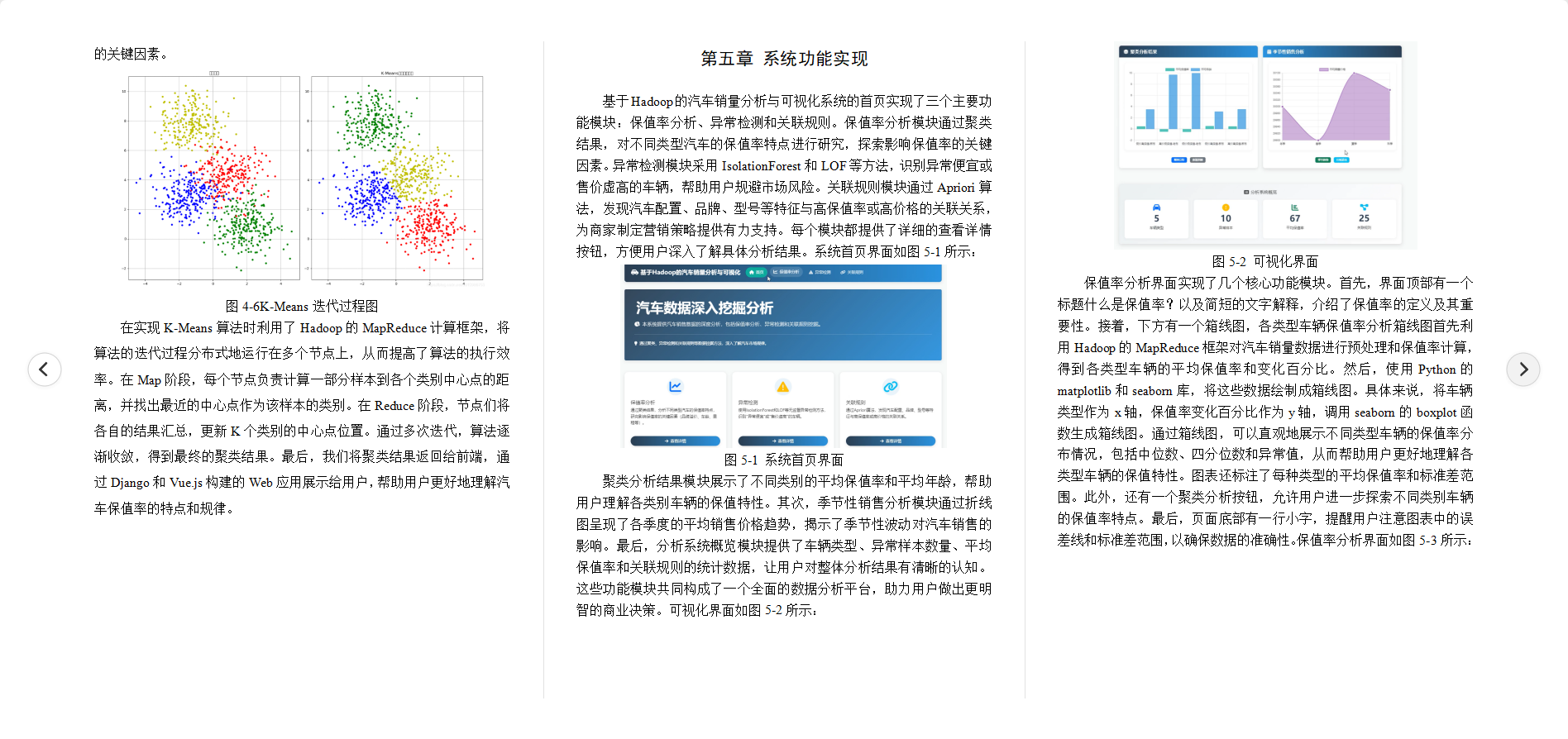

第五章 系统功能实现
基于Hadoop的汽车销量分析与可视化系统的首页实现了三个主要功能模块：保值率分析、异常检测和关联规则。保值率分析模块通过聚类结果，对不同类型汽车的保值率特点进行研究，探索影响保值率的关键因素。异常检测模块采用IsolationForest和LOF等方法，识别异常便宜或售价虚高的车辆，帮助用户规避市场风险。关联规则模块通过Apriori算法，发现汽车配置、品牌、型号等特征与高保值率或高价格的关联关系，为商家制定营销策略提供有力支持。每个模块都提供了详细的查看详情按钮，方便用户深入了解具体分析结果。系统首页界面如图5-1所示：
图5-1 系统首页界面
聚类分析结果模块展示了不同类别的平均保值率和平均年龄，帮助用户理解各类别车辆的保值特性。其次，季节性销售分析模块通过折线图呈现了各季度的平均销售价格趋势，揭示了季节性波动对汽车销售的影响。最后，分析系统概览模块提供了车辆类型、异常样本数量、平均保值率和关联规则的统计数据，让用户对整体分析结果有清晰的认知。这些功能模块共同构成了一个全面的数据分析平台，助力用户做出更明智的商业决策。可视化界面如图5-2所示：
图5-2 可视化界面
保值率分析界面实现了几个核心功能模块。首先，界面顶部有一个标题什么是保值率？以及简短的文字解释，介绍了保值率的定义及其重要性。接着，下方有一个箱线图，各类型车辆保值率分析箱线图首先利用Hadoop的MapReduce框架对汽车销量数据进行预处理和保值率计算，得到各类型车辆的平均保值率和变化百分比。然后，使用Python的matplotlib和seaborn库，将这些数据绘制成箱线图。具体来说，将车辆类型作为x轴，保值率变化百分比作为y轴，调用seaborn的boxplot函数生成箱线图。通过箱线图，可以直观地展示不同类型车辆的保值率分布情况，包括中位数、四分位数和异常值，从而帮助用户更好地理解各类型车辆的保值特性。图表还标注了每种类型的平均保值率和标准差范围。此外，还有一个聚类分析按钮，允许用户进一步探索不同类别车辆的保值率特点。最后，页面底部有一行小字，提醒用户注意图表中的误差线和标准差范围，以确保数据的准确性。保值率分析界面如图5-3所示：
图5-3 保值率分析界面
聚类统计信息表在基于Hadoop的汽车销量分析与可视化系统中，是通过以下步骤实现的：首先，利用Hadoop的MapReduce框架对汽车销量数据进行聚类分析，生成各聚类的基本信息，包括聚类ID、聚类描述等。接着，使用Python的pandas库，将聚类结果读取为DataFrame，并计算每个聚类的平均保值率等统计信息。最后，利用Django框架将这些数据整合到系统中，并通过前端Vue.js框架进行展示。具体来说，后端Django提供了API接口，前端Vue.js通过调用这些接口获取数据，并使用表格组件将聚类统计信息以表格形式呈现给用户。这样，用户可以清晰地查看每个聚类的详细信息，包括聚类ID、聚类描述、平均保值率等关键指标。聚类统计信息界面如图5-4所示：
图5-4 聚类统计信息界面
异常检测界面实现了多个关键功能模块，包括异常原因分布、各聚类中异常比例以及异常检测可视化。异常原因分布模块通过饼状图展示了导致异常的主要原因，如综合多个因素、售价超过白牌新车价但保值率异常低以及保值率异常低等情况。各聚类中异常比例模块则以柱状图的形式显示了不同聚类类别中异常样本的比例，帮助用户识别哪些聚类类别更容易出现异常。最后，异常检测可视化模块采用散点图的方式，直观地展示了经过PCA降维处理后的数据分布情况，其中红色点代表异常样本，蓝色点代表正常样本，便于用户快速定位和识别异常数据。这些功能模块共同作用，为用户提供了全面的异常检测和分析能力。异常检测界面如图5-5所示：
图5-5 异常检测界面
关联规则界面实现了两个主要功能模块：Top10关联规则和高保值率/高价格关联特征。Top10关联规则模块通过柱状图展示了前十大关联规则的支持度(Support)、置信度(Confidence)和提升度(Lift)，其中黄色柱表示支持度，橙色柱表示置信度，蓝色柱表示提升度。这些指标帮助用户评估关联规则的强度和有效性。高保值率关联特征模块则列出了与高保值率相关的汽车品牌，并通过绿色柱状图显示其提升度。同样，高价格关联特征模块列出了与高价格相关的汽车品牌和型号并通过蓝色柱状图显示其提升度。这些模块共同为用户提供了一个全面了解汽车
