什么是排阻
排阻也被称为网络电阻其英文是 Resistor Network 或 Resistor Array，它是一种将多个电阻（通常是2个到十几个）集成封装在一个芯片或模块中的电子元件。您可以把它想象成 "一大家子电阻住在一个小公寓里"。一般应用在数字电路上，比使用若干个固定电阻更方便，电路原理图在绘制时使用了排阻，看起来界面也能够更简洁。

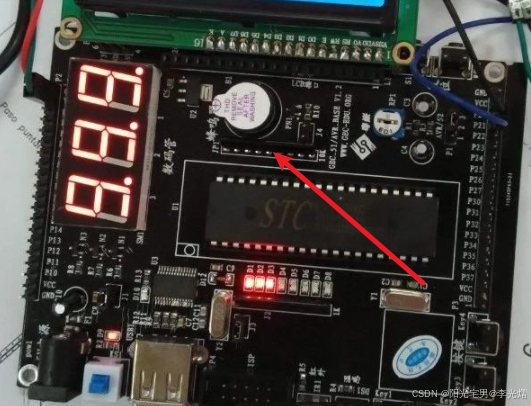

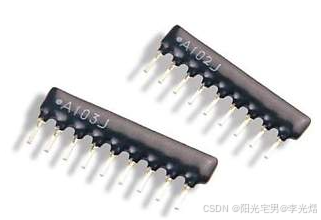

直插的排阻有一个公共引脚，其余的引脚正常引出，这种就是老旧时51单片机P0口常用来做上拉电阻的直插型排阻。
如果一个排阻是n个电阻构成，那么对于直插排阻，因为有一个公共引脚，所以共有n+1个引脚。一般来说，其最左边的引脚是公共引脚，一般用一个色点标出，色点一般是一个小白点，而排阻的颜色一般是黑色。

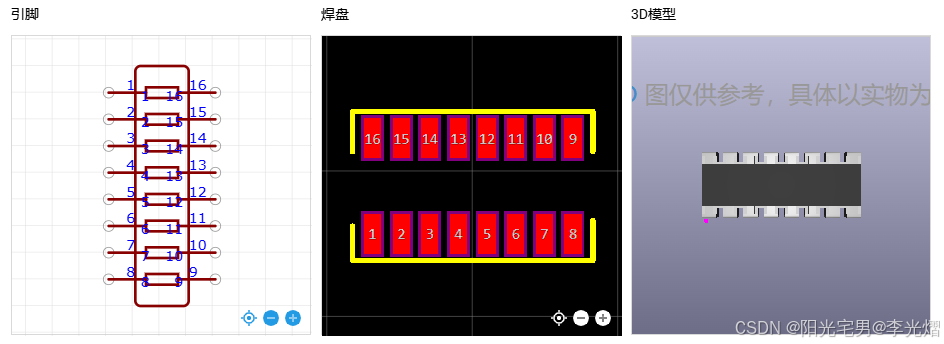

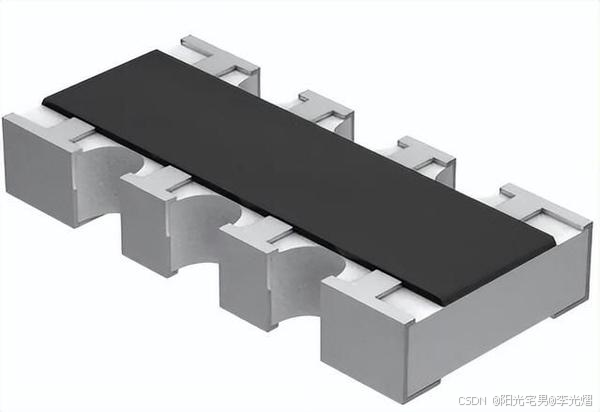

表贴排阻是有2n个管脚。左右两边的引脚其中就是一个电阻的两端，是一一对应的。从下方的原理图封装就很容易看出来。比如1和16管脚其实就是一个电阻。
排阻与普通电阻差异
结构与封装
排阻在结构与封装上，与普通电阻存在如下区别：
| 特性 | 排阻（电阻网络） | 普通电阻（分立电阻） |
|---|---|---|
| 结构 | 多个电阻集成在一个封装内，通常有共端（如并联）或独立引脚 | 单个电阻独立封装 |
| 引脚排列 | 多为单列直插（SIP）或贴片（SOP）封装，引脚数固定（如8脚） | 通常为2引脚（轴向或贴片） |
| 内部连接 | 常见类型： • 并联型（所有电阻一端相连） • 独立型（电阻相互隔离） • 分压器型（电阻串联抽头） | 无内部连接，独立元件 |
应用场景
排阻的应用场景与普通电阻存在区别如下：
| 场景 | 排阻 | 普通电阻 |
|---|---|---|
| 数字电路 | 上拉/下拉电阻（如单片机I/O口）、总线终端匹配 | 通用限流、分压、偏置等 |
| 模拟电路 | 分压网络、DAC/ADC的精密匹配 | 信号调理、反馈、滤波等 |
| 空间限制 | 高密度PCB设计，减少元件数量和焊接点 | 分散布局，适用于简单或低频电路 |
| 匹配要求 | 需要电阻值一致性高的场合（如差分信号） | 对匹配要求不高的普通电路 |
性能特点
排阻的性能特点与普通电阻差异如下：
| 参数 | 排阻 | 普通电阻 |
|---|---|---|
| 温度系数匹配 | 同一封装内电阻温度特性一致，适合精密差分电路 | 不同电阻间存在温度漂移差异 |
| 寄生参数 | 引脚间分布电容/电感较小，适合高频信号 | 寄生参数相对较高（尤其轴向电阻） |
| 功率分散 | 总功率分散在多个电阻上，散热更均匀 | 功率集中在单个电阻 |
| 精度与匹配 | 电阻间相对精度高（如±1%匹配），绝对精度可能一般 | 绝对精度高，但不同元件间匹配需筛选 |
综合对比优缺点
所以综上，我们进行优缺点对比
| 类型 | 优点 | 缺点 |
|---|---|---|
| 排阻 | 1. 节省空间：减少PCB面积和焊接点 2. 提高一致性：同一封装内电阻匹配性好 3. 简化装配：自动化贴片效率高 4. 高频性能优：寄生参数小 | 1. 灵活性低：电阻值固定，不可单独更换 2. 成本较高：复杂封装增加成本 3. 功率有限：总功率受封装限制 |
| 普通电阻 | 1. 灵活选值：可独立选择阻值和功率 2. 成本低：标准化生产，价格低廉 3. 更换方便：单个损坏易于维修 | 1. 占用空间大：多电阻电路布局复杂 2. 匹配性差：需筛选才能获得高匹配度 3. 寄生参数大：高频性能受限 |
