OpenCV学习：MediaPipe 人脸网格检测

OpenCV学习：MediaPipe 人脸网格检测

前言 ：前面我们学习了 MediaPipe 的手部关键点检测、手势数字识别和人体姿态检测。本篇我们将进入 MediaPipe 的另一个强大模块------Face Mesh（人脸网格） 。它能识别人脸上的 478 个关键点，比 dlib 的 68 个关键点更精细，能覆盖五官轮廓、眼部细节、嘴唇边缘、甚至眼球等部位。这个技术可以用于虚拟试妆、面部表情分析、人脸驱动虚拟形象等场景。

目录

• 一、Face Mesh 简介
• 二、核心参数详解
• 三、478 个人脸关键点
• 四、完整代码
• 五、结果说明
• 六、总结

一、Face Mesh 简介

1.1 什么是 Face Mesh？

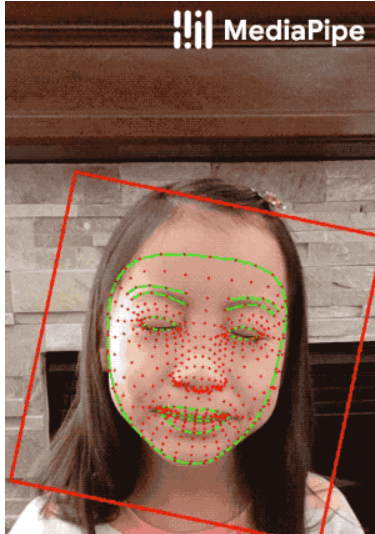

Face Mesh（人脸网格） 是 MediaPipe 提供的人脸关键点检测模块，能从一张人脸图片中提取 478 个 3D 关键点，并以网格（Mesh）的方式绘制出来。

1.2 与 dlib 68 点的对比

对比维度	dlib 68 点	MediaPipe Face Mesh
关键点数量	68 个	478 个
是否有眼球	否	有（虹膜）
是否有 3D 坐标	否	有（x/y/z）
处理速度	快	较快
精度	一般	高
安装依赖	需要编译	pip 直接安装

MediaPipe Face Mesh 在关键点数量、精度、易用性上都优于 dlib 68 点。

1.3 应用场景

场景	说明
虚拟试妆	精确定位嘴唇、眼影、腮红位置
表情分析	通过面部关键点分析情绪
人脸驱动虚拟形象	用真人面部动作驱动虚拟角色
AR 滤镜	在脸上叠加面具、贴纸等
面部按摩	定位穴位，指导按摩位置
面部识别辅助	提取面部特征进行身份识别

二、核心参数详解

2.1 FaceMesh() 核心参数

face_mesh = mp_face_mesh.FaceMesh(
    static_image_mode=False,
    max_num_faces=2,
    refine_landmarks=True,
    min_detection_confidence=0.5,
    min_tracking_confidence=0.5)

参数	说明
static_image_mode	静态图像还是连续帧视频
max_num_faces	最多检测几个人脸
refine_landmarks	是否精细检测嘴唇和眼球
min_detection_confidence	最小检测置信度
min_tracking_confidence	最小跟踪置信度

2.2 static_image_mode

取值	说明
True	适用于静态图片，每帧独立检测
False	适用于视频流，利用前一帧信息追踪（推荐）

2.3 max_num_faces

取值	说明
int	最多检测的人脸数量，默认为 1

提示：数量越大，计算量越大。一般设为 1~5 即可。

2.4 refine_landmarks

取值	说明
True	精细检测嘴唇和眼球，关键点从 468 增至 478
False	只检测 468 个基础关键点

开启后的效果：

• 嘴唇边缘更精细
• 增加虹膜（眼球）关键点
• 更精确的眼部追踪

注意 ：refine_landmarks=True 时关键点数量是 478，否则是 468。

2.5 置信度参数

参数	说明	取值范围
min_detection_confidence	最小检测置信度	0.0 ~ 1.0
min_tracking_confidence	最小跟踪置信度	0.0 ~ 1.0

影响：值越大检测越精准，但响应时间越长；值越小越容易检出，但误检也更多。

三、478 个人脸关键点

3.1 关键点分布

MediaPipe Face Mesh 的 478 个关键点覆盖了面部的各个部位：

部位	关键点范围	说明
脸部轮廓	0~16	脸部外轮廓
左眉	17~21	左眼上方
右眉	22~26	右眼上方
鼻子	27~35	鼻梁、鼻翼
左眼	36~41	左眼周围
右眼	42~47	右眼周围
嘴巴外轮廓	48~59	嘴唇外边缘
嘴巴内轮廓	60~67	嘴唇内边缘
虹膜	468~477	左右眼球（需开启 refine_landmarks）

3.2 关键点数量说明

refine_landmarks	关键点总数
False	468 个
True	478 个（增加虹膜关键点）

3.3 关键点连接关系

MediaPipe 提供了多种连接方式，用于绘制不同风格的人脸网格：

连接	说明
FACEMESH_TESSELATION	完整网格，最密集
FACEMESH_CONTOURS	五官轮廓
FACEMESH_IRISES	虹膜轮廓
FACEMESH_LEFT_EYE	左眼轮廓
FACEMESH_RIGHT_EYE	右眼轮廓

四、完整代码

import cv2
import mediapipe as mp

# ==================== 初始化 MediaPipe 模块 ====================
mp_face_mesh = mp.solutions.face_mesh          # 人脸网格模块
mp_drawing = mp.solutions.drawing_utils        # 绘图工具
mp_drawing_styles = mp.solutions.drawing_styles  # 绘图风格

# 设置 Face Mesh 参数
face_mesh = mp_face_mesh.FaceMesh(
    static_image_mode=False,           # False 适用于视频流
    max_num_faces=2,                   # 最多检测 2 张人脸
    refine_landmarks=True,             # 精细检测嘴唇和眼球（478 个关键点）
    min_detection_confidence=0.5,      # 最小检测置信度
    min_tracking_confidence=0.5)       # 最小跟踪置信度

# ==================== 打开摄像头 ====================
cap = cv2.VideoCapture(0, cv2.CAP_DSHOW)

while cap.isOpened():
    success, frame = cap.read()
    if not success:
        print("无法读取摄像头画面")
        break

    h, w = frame.shape[:2]  # 获取图像高度和宽度

    # ==================== 人脸网格检测 ====================
    # MediaPipe 需要 RGB 输入，OpenCV 默认是 BGR
    frame_rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)

    # 执行检测
    results = face_mesh.process(frame_rgb)

    # ==================== 绘制关键点 ====================
    if results.multi_face_landmarks:
        for face_landmarks in results.multi_face_landmarks:
            # print(len(face_landmarks.landmark))    # 478

            # 遍历所有关键点，绘制编号
            for i in range(len(face_landmarks.landmark)):
                x = face_landmarks.landmark[i].x   # 归一化 x 坐标（0~1）
                y = face_landmarks.landmark[i].y   # 归一化 y 坐标（0~1）
                # z = face_landmarks.landmark[i].z   # 深度信息
                # 将归一化坐标乘以图像宽高，转为像素坐标
                cv2.putText(frame, str(i),
                            (int(x * w), int(y * h)),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.3, (0, 255, 0), 2)

            # 绘制人脸网格连接线（TESSELATION：完整三角网格）
            mp_drawing.draw_landmarks(
                image=frame,
                landmark_list=face_landmarks,
                connections=mp_face_mesh.FACEMESH_TESSELATION,
                landmark_drawing_spec=None,
                connection_drawing_spec=mp_drawing_styles.get_default_face_mesh_tesselation_style()
            )

    # ==================== 显示结果 ====================
    cv2.imshow('Face Mesh', frame)

    # 按 ESC 键退出
    if cv2.waitKey(1) == 27:
        break

cap.release()
cv2.destroyAllWindows()

五、结果说明

5.1 关键步骤

步骤	说明
1. 初始化模型	用 mp_face_mesh.FaceMesh() 创建人脸网格检测器
2. 打开摄像头	用 cv2.VideoCapture() 读取视频流
3. 转换格式	BGR → RGB（MediaPipe 要求）
4. 执行检测	face_mesh.process() 返回关键点结果
5. 绘制关键点	遍历 478 个关键点，绘制编号
6. 绘制网格	用 draw_landmarks() 绘制三角网格

5.2 三种绘制风格

mp_drawing_styles 提供了三种绘制风格：

风格	说明	视觉效果
TESSELATION	完整三角网格	最密集，视觉效果最好
CONTOURS	五官轮廓	简洁，突出面部轮廓
IRISES	虹膜轮廓	突出眼球位置

5.3 关键点数量说明

参数	关键点数量
refine_landmarks=False	468 个
refine_landmarks=True	478 个（增加眼球关键点）

5.4 应用场景

场景	说明
虚拟试妆	精确定位嘴唇、眼影、腮红位置
表情分析	通过面部关键点分析情绪
人脸驱动虚拟形象	用真人面部动作驱动虚拟角色
AR 滤镜	在脸上叠加面具、贴纸等
眼球追踪	通过虹膜关键点分析视线方向

六、总结

核心函数速查

函数	用途
mp.solutions.face_mesh.FaceMesh(...)	初始化人脸网格检测器
face_mesh.process(frame)	处理图像，返回关键点结果
results.multi_face_landmarks	获取多张人脸的关键点
mp_drawing.draw_landmarks()	绘制关键点和网格连接线
mp_drawing_styles.get_default_face_mesh_tesselation_style()	获取网格绘制风格

核心参数速查

参数	默认值	说明
static_image_mode	False	True 适合图片，False 适合视频
max_num_faces	1	最大检测人脸数
refine_landmarks	False	True 时关键点从 468 增至 478
min_detection_confidence	0.5	最小检测置信度
min_tracking_confidence	0.5	最小跟踪置信度

关键点连接类型速查

连接类型	说明
FACEMESH_TESSELATION	完整三角网格
FACEMESH_CONTOURS	五官轮廓
FACEMESH_IRISES	虹膜轮廓
FACEMESH_LEFT_EYE	左眼轮廓
FACEMESH_RIGHT_EYE	右眼轮廓

注意事项

要点	说明
图像格式	MediaPipe 需要 RGB 输入，OpenCV 默认 BGR，需要转换
坐标归一化	关键点坐标是 0~1 的归一化值，需乘以图像宽高
关键点数量	refine_landmarks=True 时是 478，否则是 468
处理速度	478 个关键点计算量较大，可考虑降低分辨率
绘制风格	不同连接类型对应不同绘制风格，注意匹配

系列直达

• 上篇 ：OpenCV学习：MediaPipe 人体姿态检测
• 本篇：OpenCV学习：MediaPipe 人脸网格检测（本文）
• 下篇：敬请期待
