基于Django的电脑推荐与分析可视化系统
摘 要
基于Django框架构建的电脑推荐与分析可视化系统，旨在为用户提供一个全面、便捷的电脑选购平台，同时为管理员提供高效的数据管理和用户服务工具。系统融合了商品展示、数据分析与个人中心三大用户功能模块，确保了用户在选购电脑时的信息透明度和个性化体验。商品展示模块详尽地列出了各种电脑配置，便于用户比较和选择；数据分析模块通过图表和可视化工具，直观展现电脑性能指标，助力用户做出明智决策；个人中心则记录了用户的偏好和历史行为，增强了系统的互动性和定制性。
对于管理员而言，系统同样提供了商品展示、数据分析、数据管理和用户管理四大功能。商品展示模块允许管理员上传和更新电脑产品信息，确保信息的时效性和准确性；数据分析模块则为管理员提供了市场趋势和用户偏好的深入洞察，支持数据驱动的决策制定；数据管理功能使得管理员能够高效地处理和优化数据库内容，维护系统的正常运行；用户管理则赋予了管理员监控用户行为、处理用户反馈和权限设置的能力，以提升用户满意度和系统的整体服务质量。综上所述，该系统不仅极大地提升了用户购机体验，也为管理员提供了全方位的数据支持和运营管理工具。
关键词： 大数据技术；电脑推荐；数据可视化；Python；MySQL数据库
Abstract
The computer recommendation and analysis visualization system based on Django aims to provide users with a comprehensive and convenient computer purchasing platform, while also offering administrators efficient data management and user service tools. The system integrates three major user functional modules: product display, data analysis, and personal center, ensuring information transparency and personalized experience during the computer selection process. The product display module lists various computer configurations in detail for easy comparison and selection by users; the data analysis module visually presents computer performance indicators through charts and visualization tools, helping users make informed decisions; the personal center records users' preferences and historical behavior, enhancing the system's interactivity and customization.
For administrators, the system also provides four functions: product display, data analysis, data management, and user management. The product display module allows administrators to upload and update computer product information, ensuring the timeliness and accuracy of the information; the data analysis module offers administrators in-depth insights into market trends and user preferences, supporting data-driven decision-making; the data management function enables administrators to efficiently handle and optimize database content, maintaining the normal operation of the system; the user management feature empowers administrators to monitor user behavior, handle user feedback, and set permissions, improving user satisfaction and the overall service quality of the system. In summary, the system not only greatly enhances the user's computer purchasing experience but also provides administrators with comprehensive data support and operational management tools.
Keywords: Big data technology; Computer recommendation; Data visualization; Python; MySQL database

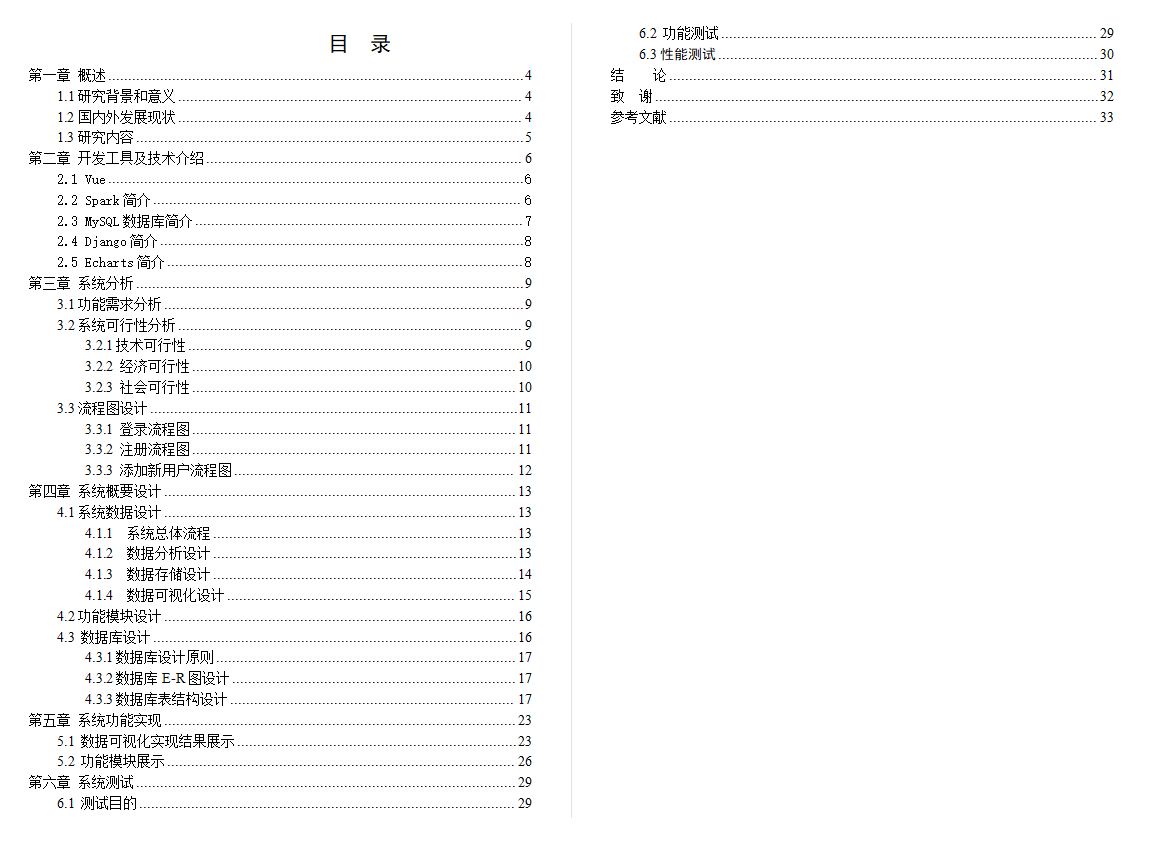

目 录
[第一章 概述](#第一章 概述)
[第二章 开发工具及技术介绍](#第二章 开发工具及技术介绍)
[2.1 Vue](#2.1 Vue)
[2.2 Spark简介](#2.2 Spark简介)
[2.3 MySQL数据库简介](#2.3 MySQL数据库简介)
[2.4 Django简介](#2.4 Django简介)
[2.5 Echarts简介](#2.5 Echarts简介)
[第三章 系统分析](#第三章 系统分析)
[3.2.2 经济可行性](#3.2.2 经济可行性)
[3.2.3 社会可行性](#3.2.3 社会可行性)
[3.3.1 登录流程图](#3.3.1 登录流程图)
[3.3.2 注册流程图](#3.3.2 注册流程图)
[3.3.3 添加新用户流程图](#3.3.3 添加新用户流程图)
[第四章 系统概要设计](#第四章 系统概要设计)
[4.1.1 系统总体流程](#4.1.1 系统总体流程)
[4.1.2 数据分析设计](#4.1.2 数据分析设计)
[4.1.3 数据存储设计](#4.1.3 数据存储设计)
[4.1.4 数据可视化设计](#4.1.4 数据可视化设计)
[4.3 数据库设计](#4.3 数据库设计)

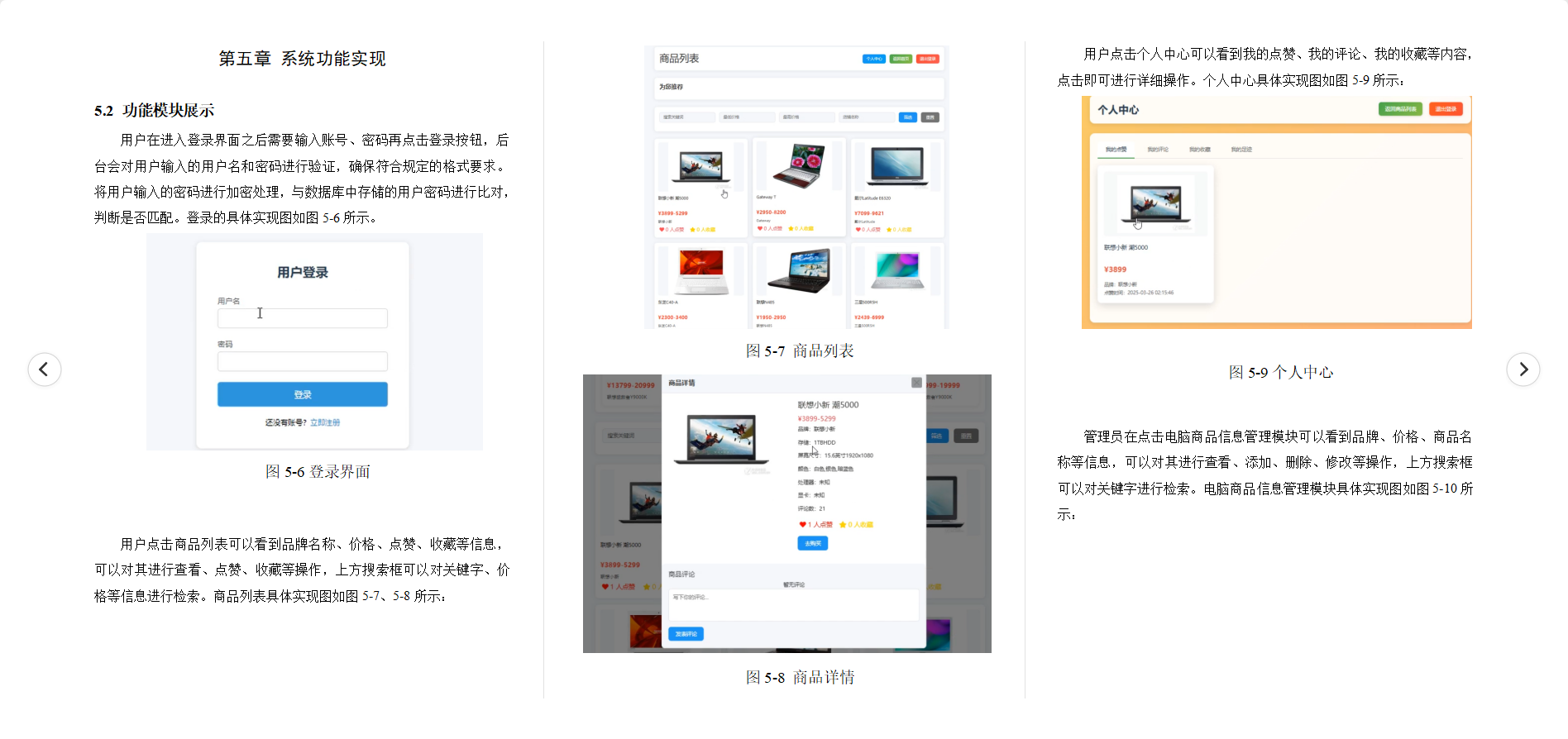

[第五章 系统功能实现](#第五章 系统功能实现)

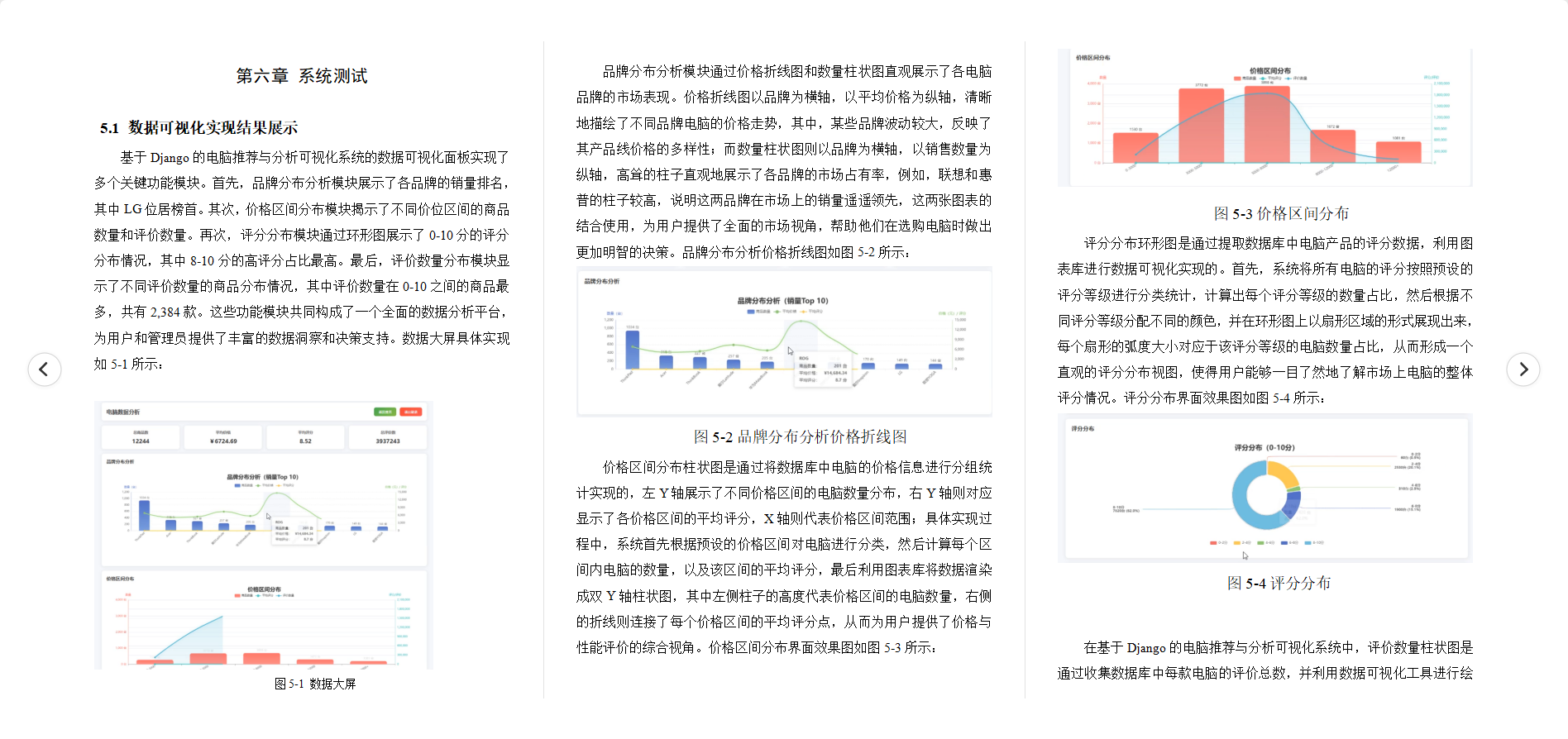

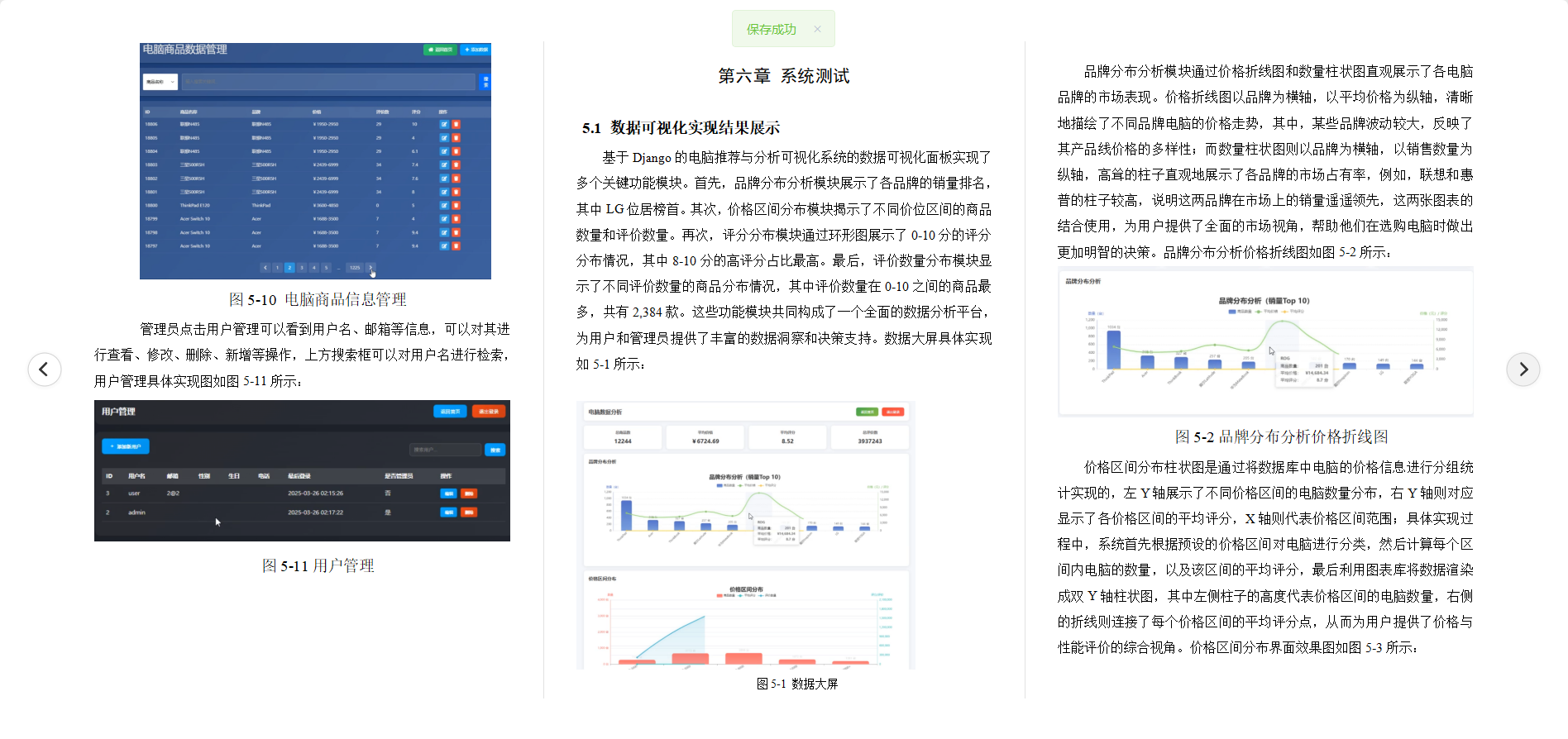

[5.1 数据可视化实现结果展示](#5.1 数据可视化实现结果展示)
[5.2 功能模块展示](#5.2 功能模块展示)
[第六章 系统测试](#第六章 系统测试)
[6.1 测试目的](#6.1 测试目的)
[6.2 功能测试](#6.2 功能测试)
[结 论](#结 论)
[致 谢](#致 谢)
第一章 概述
1.1研究背景和意义
随着信息技术的飞速发展，电脑已经成为人们工作和生活中不可或缺的工具。然而，面对市场上琳琅满目的电脑产品，消费者往往难以根据自己的需求做出最佳选择。电脑配置的多样化与消费者需求的个性化之间的矛盾日益突出。不同的用户群体对电脑的性能、价格、品牌等有不同的要求，而现有的推荐系统往往无法提供精准的个性化推荐。本系统的研发旨在通过大数据技术，为用户提供更为贴心的电脑配置推荐服务。
数据可视化技术的发展为电脑性能分析提供了新的视角。通过将复杂的电脑性能数据转化为直观的图表，用户可以更轻松地理解和比较不同电脑之间的性能差异，从而做出更合适的购买决策。Python作为一种高效、易学的编程语言，其在数据处理和分析领域的应用日益广泛。结合MySQL数据库的稳定性和可靠性，本系统采用Python进行开发，不仅提高了系统的开发效率，也保证了数据处理的准确性和安全性。
从市场角度来看，电脑推荐与分析可视化系统的建立有助于电脑制造商和销售商更好地了解市场需求，优化产品结构，提升用户体验。同时，系统的研究与实现也具有重要的学术价值，对于推动大数据技术在商业领域的应用具有积极作用。
基于Django的电脑推荐与分析可视化系统的研究与开发，不仅能够满足用户对个性化电脑配置的需求，还能促进电脑行业的健康发展，具有深远的现实意义和理论研究价值。
1.2国内外发展现状
在全球范围内，基于大数据和人工智能的推荐系统已经成为电子商务和互联网服务的重要组成部分。国外，尤其是美国和欧洲等发达国家，推荐系统技术已经相当成熟，广泛应用于各类在线平台，这些系统通过用户的购买历史和浏览行为提供个性化推荐，极大地提升了用户体验和商业效益。
在国内，随着互联网行业的迅猛发展，推荐系统也日益受到重视。电商平台如淘宝、京东等已经建立了较为完善的推荐机制，但在电脑推荐领域，尤其是结合数据可视化的推荐系统，仍处于发展阶段。目前，国内市场上虽然有一些电脑推荐服务，但它们往往缺乏深度数据分析和直观的可视化展示，用户在选购电脑时仍然面临信息不对称的问题。
基于Django的电脑推荐与分析可视化系统，作为国内在这一领域的探索，旨在填补这一空白。Django作为一个高级的Python Web框架，以其快速开发和安全性的特点，在国内开发者中拥有广泛的应用基础。利用Django开发的推荐系统可以快速部署，并且易于维护和扩展。
在国际上，数据可视化技术已经被广泛应用于各种数据分析场景，如商业智能、市场分析和科研数据展示等。然而，将数据可视化与电脑推荐系统结合的应用仍相对较少，这为基于Django的电脑推荐与分析可视化系统提供了广阔的发展空间。
无论是在国内还是国际，基于Django的电脑推荐与分析可视化系统都处于一个快速发展且前景广阔的阶段。随着技术的不断进步和用户需求的日益增长，这一系统有望在未来成为电脑选购领域的重要工具。
1.3研究内容
本研究围绕基于Django的电脑推荐与分析可视化系统展开，主要内容包括系统架构设计、功能模块开发、数据处理与可视化分析以及用户与管理员界面的构建。首先，系统架构设计遵循MVC模式，确保了系统的可扩展性和可维护性，同时采用Django框架进行快速开发，提高项目效率。在功能模块方面，用户端包括商品展示、数据分析和个人中心三个核心模块。商品展示模块通过友好的界面展示电脑配置信息，便于用户筛选和比较；数据分析模块利用大数据技术对用户行为和电脑性能数据进行挖掘，提供个性化的推荐和深入的市场分析；个人中心则让用户能够管理自己的信息和查看历史记录。
对于管理员而言，系统提供了更为全面的操作界面，包括商品展示、数据分析、数据管理和用户管理四大功能。商品展示模块允许管理员上传和更新电脑产品信息；数据分析模块为管理员提供了数据报告和趋势图，帮助其洞察市场动态；数据管理模块确保了数据库的整洁和高效，支持数据的导入导出和备份恢复；用户管理模块则赋予了管理员监控用户行为、处理用户反馈和权限设置的能力，以优化用户体验和维护系统安全。
研究内容还包括了系统的前端设计与实现，采用响应式布局确保了系统在不同设备上的兼容性和易用性。数据可视化部分，系统运用图表和动态报表，将复杂的电脑性能数据转化为直观的可视化信息，提升了信息的传递效率和决策支持力度。通过这些研究内容的深入，本系统旨在为电脑选购提供智能化、个性化的解决方案，同时为管理员提供高效的管理工具。

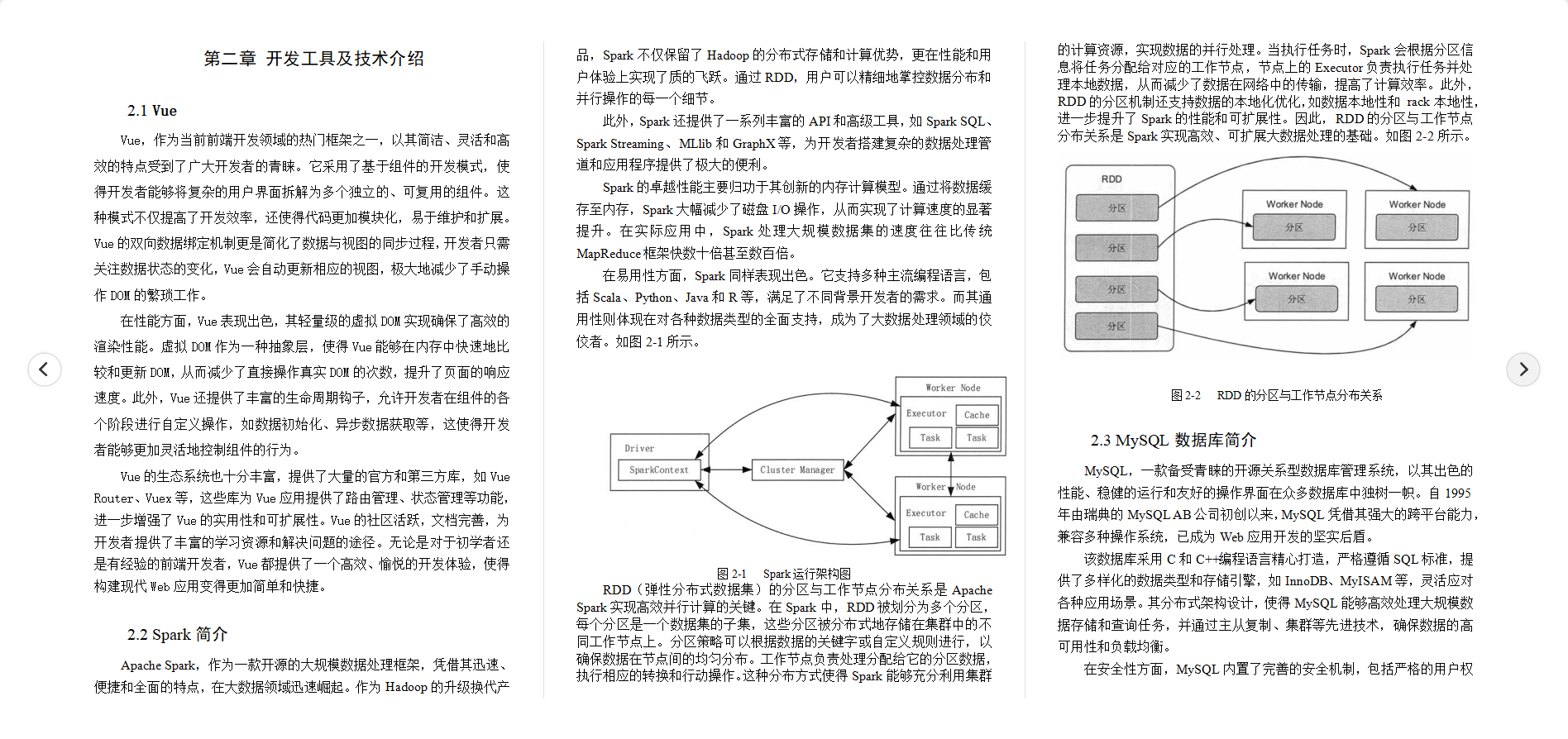

第二章 开发工具及技术介绍
2.1 Vue
Vue，作为当前前端开发领域的热门框架之一，以其简洁、灵活和高效的特点受到了广大开发者的青睐。它采用了基于组件的开发模式，使得开发者能够将复杂的用户界面拆解为多个独立的、可复用的组件。这种模式不仅提高了开发效率，还使得代码更加模块化，易于维护和扩展。Vue的双向数据绑定机制更是简化了数据与视图的同步过程，开发者只需关注数据状态的变化，Vue会自动更新相应的视图，极大地减少了手动操作DOM的繁琐工作。
在性能方面，Vue表现出色，其轻量级的虚拟DOM实现确保了高效的渲染性能。虚拟DOM作为一种抽象层，使得Vue能够在内存中快速地比较和更新DOM，从而减少了直接操作真实DOM的次数，提升了页面的响应速度。此外，Vue还提供了丰富的生命周期钩子，允许开发者在组件的各个阶段进行自定义操作，如数据初始化、异步数据获取等，这使得开发者能够更加灵活地控制组件的行为。
Vue的生态系统也十分丰富，提供了大量的官方和第三方库，如Vue Router、Vuex等，这些库为Vue应用提供了路由管理、状态管理等功能，进一步增强了Vue的实用性和可扩展性。Vue的社区活跃，文档完善，为开发者提供了丰富的学习资源和解决问题的途径。无论是对于初学者还是有经验的前端开发者，Vue都提供了一个高效、愉悦的开发体验，使得构建现代Web应用变得更加简单和快捷。
2.2 Spark简介
Apache Spark，作为一款开源的大规模数据处理框架，凭借其迅速、便捷和全面的特点，在大数据领域迅速崛起。作为Hadoop的升级换代产品，Spark不仅保留了Hadoop的分布式存储和计算优势，更在性能和用户体验上实现了质的飞跃。通过RDD，用户可以精细地掌控数据分布和并行操作的每一个细节。
此外，Spark还提供了一系列丰富的API和高级工具，如Spark SQL、Spark Streaming、MLlib和GraphX等，为开发者搭建复杂的数据处理管道和应用程序提供了极大的便利。
Spark的卓越性能主要归功于其创新的内存计算模型。通过将数据缓存至内存，Spark大幅减少了磁盘I/O操作，从而实现了计算速度的显著提升。在实际应用中，Spark处理大规模数据集的速度往往比传统MapReduce框架快数十倍甚至数百倍。
在易用性方面，Spark同样表现出色。它支持多种主流编程语言，包括Scala、Python、Java和R等，满足了不同背景开发者的需求。而其通用性则体现在对各种数据类型的全面支持，成为了大数据处理领域的佼佼者。如图2-1所示。
|---|------------------------------------------------------------|
| |
| |
|
图2-1 Spark运行架构图
RDD（弹性分布式数据集）的分区与工作节点分布关系是Apache Spark实现高效并行计算的关键。在Spark中，RDD被划分为多个分区，每个分区是一个数据集的子集，这些分区被分布式地存储在集群中的不同工作节点上。分区策略可以根据数据的关键字或自定义规则进行，以确保数据在节点间的均匀分布。工作节点负责处理分配给它的分区数据，执行相应的转换和行动操作。这种分布方式使得Spark能够充分利用集群的计算资源，实现数据的并行处理。当执行任务时，Spark会根据分区信息将任务分配给对应的工作节点，节点上的Executor负责执行任务并处理本地数据，从而减少了数据在网络中的传输，提高了计算效率。此外，RDD的分区机制还支持数据的本地化优化，如数据本地性和 rack本地性，进一步提升了Spark的性能和可扩展性。因此，RDD的分区与工作节点分布关系是Spark实现高效、可扩展大数据处理的基础。如图2-2所示。
图2-2 RDD的分区与工作节点分布关系
2.3 MySQL数据库简介
MySQL，一款备受青睐的开源关系型数据库管理系统，以其出色的性能、稳健的运行和友好的操作界面在众多数据库中独树一帜。自1995年由瑞典的MySQL AB公司初创以来，MySQL凭借其强大的跨平台能力，兼容多种操作系统，已成为Web应用开发的坚实后盾。
该数据库采用C和C++编程语言精心打造，严格遵循SQL标准，提供了多样化的数据类型和存储引擎，如InnoDB、MyISAM等，灵活应对各种应用场景。其分布式架构设计，使得MySQL能够高效处理大规模数据存储和查询任务，并通过主从复制、集群等先进技术，确保数据的高可用性和负载均衡。
在安全性方面，MySQL内置了完善的安全机制，包括严格的用户权限管理和数据加密功能，为数据的安全性和完整性提供了有力保障。作为开源软件，MySQL拥有庞大的社区支持，持续有新的功能和优化加入，使其在云计算和大数据时代依然保持旺盛的生命力。
MySQL的广泛应用得益于其卓越的灵活性和可扩展性。从中小型网站到大型互联网巨头，如Facebook、Twitter等，都信赖MySQL来处理海量数据。其简洁的操作界面和丰富的开发工具，如phpMyAdmin、DBeaver等，大大降低了数据库管理的难度，让开发者能够更专注于业务逻辑的实现。
此外，MySQL良好的兼容性和可移植性，使其在多种编程语言和开发框架中都能得到完美支持。无论是数据库初学者还是资深管理员，都能在MySQL丰富的文档和教程中找到所需，快速上手并深入掌握。
随着技术的不断进步，MySQL也在不断进化，加入了JSON支持、窗口函数等现代化数据库特性，以适应日益复杂的数据处理需求。总之，MySQL作为一款成熟、稳定、高效的数据库系统，将继续在数据存储和管理领域扮演关键角色。
2.4 Django简介
Django简单来说就是python的应用的web框架，它拥有和springMVC类似的工作原理，提供MVT框架模式以提高系统的开发效率。M层就是模型层，在java应用中需要mybatis这样的ORM（对象模型映射）框架，但是Django内置了ORM框架的类库，这样就省去了额外的配置，减少了使用上的困难。另外，值得一提的是，框架对controller控制层进一步进行了封装，成为了更符合开发模式的路由，由路由来分发具体的操作请求，主要通过在相应的配置文件中进行配置，所以通过使用Django就能快速搭建一个web系统服务。
2.5 Echarts简介
Echarts，即Enterprise Charts。Echarts采用基于配置的方式生成图表，用户只需通过简单的JSON格式配置即可实现丰富的数据可视化效果，极大地简化了开发过程。其高效的渲染引擎和优化的内存管理，确保了在大数据量下的流畅展示。此外，Echarts还提供了丰富的交互功能，如缩放、平移、点击、悬浮等，使得用户能够更直观地探索数据。Echarts的跨平台特性也使其在各种设备上都能保持一致的表现，无论是PC端还是移动端，都能提供优质的视觉7。
第三章 系统分析
3.1功能需求分析
基于Django的电脑推荐与分析可视化系统的功能需求分析，首先从用户端出发，需要满足商品展示、数据分析和个人中心三大功能。商品展示模块要求系统能够以清晰、直观的方式展示电脑的详细配置和价格信息，用户可以根据处理器、内存、显卡等关键参数进行筛选和排序，以便快速找到符合自己需求的电脑产品。数据分析模块则需提供电脑性能的对比分析，通过图表和评分系统，帮助用户理解不同配置之间的性能差异，同时基于用户的使用习惯和偏好，提供个性化的推荐服务。个人中心功能则允许用户查看自己的浏览记录、收藏列表和推荐配置，以及管理个人资料和账户安全。
对于管理员而言，商品展示功能需要支持后台的商品信息添加、编辑和删除，确保商品信息的准确性和时效性。数据分析模块则要对用户行为数据进行分析，生成销售报告和市场趋势预测，为管理员提供决策支持。数据管理功能要求系统能够高效地处理大量数据，包括用户数据、商品数据和访问日志等，同时提供数据备份和恢复功能，保障数据安全。用户管理功能则允许管理员查看用户信息，监控用户活动，处理用户反馈，以及进行权限分配和用户角色管理，以维护系统的正常运营和用户满意度。
系统的功能需求分析涵盖了用户和管理员的不同操作需求，旨在构建一个既满足用户个性化电脑选购体验，又方便管理员进行高效管理的在线平台。
3.2系统可行性分析
3.2.1技术可行性
基于Django的电脑推荐与分析可视化系统的技术可行性分析表明，该项目具备实现所需技术的基础和条件。Django作为一个高级的Python Web框架，以其组件的丰富性、社区的活跃性和文档的完善性，为系统的快速开发和部署提供了强有力的支持。商品展示模块可以通过Django的模型-视图-模板（MVT）模式轻松实现，利用ORM与MySQL数据库交互，确保商品数据的持久化存储和高效检索。
数据分析模块的可行性体现在Python强大的数据处理和分析能力上，尤其是NumPy、Pandas等库在数据处理上的高效性，以及Matplotlib、Seaborn等库在数据可视化上的灵活性，这些工具能够满足系统对复杂数据进行分析和呈现的需求。个人中心模块则依赖于Django的用户认证系统，该系统提供了用户注册、登录、权限验证等功能，为构建个人中心提供了坚实的基础。
对于管理员功能，Django的管理界面（Admin Site）提供了开箱即用的后台管理功能，可以轻松实现商品展示、数据分析和用户管理。通过扩展Django的Admin功能，可以实现定制化的数据管理界面，满足特定的数据导入、导出、备份和恢复需求。此外，Django的中间件和信号系统可以用于监控用户行为，为数据分析提供数据源。
在系统部署方面，Django支持多种部署方式，包括常用的Apache、Nginx服务器，以及容器化技术，这些都为系统的稳定运行和扩展提供了保障。综合以上分析，基于Django的电脑推荐与分析可视化系统在技术上是可行的，现有的技术和工具能够满足系统的开发需求，并且具有良好的可维护性和可扩展性。
3.2.2 经济可行性
系统开发成本相对可控。Django作为一个开源框架，无需支付额外的许可费用，降低了初期投资成本。此外，Python语言的广泛应用和丰富的社区资源，使得开发过程中可以充分利用现有的开源库和工具，减少了开发周期和人力成本。
系统运营成本较低。由于Django具有良好的可维护性，日常的维护和更新工作不会消耗大量资源。同时，系统的云部署选项提供了灵活的成本结构，可以根据实际访问量调整服务器配置，避免不必要的资源浪费。
在收益方面，商品展示和数据分析功能能够提升用户体验，增加用户粘性，从而促进电脑产品的销售。个人中心模块则有助于建立用户忠诚度，通过收集用户反馈和行为数据，进一步优化服务和产品。
管理员功能的实现，包括商品展示、数据分析和用户管理，能够提高管理效率，减少人力成本。数据管理功能的优化，可以减少数据错误和处理时间，提高整体运营效率。
长期来看，系统的数据分析能力将为商家提供市场趋势和用户偏好的洞察，有助于制定更精准的市场策略，增加市场份额。此外，系统的可扩展性为未来的功能扩展和业务增长留下了空间，保证了长期的投资回报。
基于Django的电脑推荐与分析可视化系统在经济上是可行的。较低的开发和运营成本，加上潜在的销售增长和管理效率提升，使得该系统具有良好的投资回报率。
3.2.3 社会可行性
随着科技的发展和互联网的普及，消费者对于个性化、智能化推荐系统的需求日益增长。系统提供的商品展示功能能够满足用户对于电脑配置透明化的需求，帮助用户快速找到合适的电脑产品。数据分析模块的社会价值体现在它能够帮助用户理解复杂的电脑性能指标，通过可视化手段将数据转化为易于理解的图表和报告，提升用户的信息处理能力。
个人中心模块则强化了用户的参与感和归属感，通过记录用户偏好和历史行为，为用户提供更加个性化的服务，这一点在强调用户体验的今天尤为重要。对于管理员而言，系统提供的商品展示和数据分析功能可以帮助商家更好地理解市场动态，调整营销策略，提升竞争力。数据管理和用户管理功能则有助于提高管理效率，降低运营成本。，Django框架的成熟度和社区支持，使得系统的开发和维护更加可靠，降低了技术风险，增加了用户对系统的信任度。
从社会影响来看，该系统有助于推动电脑销售行业向更加高效、透明的方向发展，符合当前社会对于科技和互联网应用的高标准要求。基于Django的电脑推荐与分析可视化系统在社会上是可行的。它不仅能够满足用户对于便捷、个性化服务的需求，还能够促进电脑销售行业的发展，具有广泛的市场接受基础和社会应用潜力。
3.3流程图设计
基于Django的电脑推荐与分析可视化系统流程图设计，首先需明确用户和管理员的不同操作路径。用户端从注册登录开始，进入商品展示模块浏览电脑，通过数据分析模块深入了解性能，最后在个人中心管理账户信息。管理员端则从登录进入，管理商品展示内容，通过数据分析模块获取市场动态，在数据管理模块进行数据维护，并在用户管理模块监管用户行为。每个模块间通过逻辑流程连接，确保操作连贯性。流程图中还需包含错误处理和异常情况的处理路径，保障系统稳定运行。设计应简洁直观，易于理解和操作，确保用户和管理员都能高效使用系统。
3.3.1 登录流程图
登录流程是该系统的第一个流程，登录的第一步是输入账号、密码登录，系统会验证账号与密码是否正确，正确时系统会判断账号类型再进入不同的后台；不正确时，会返回到登录的第一步，输入用户重新执行登录流程。该流程如图3-1所示。
图3-1登录流程图
3.3.2 注册流程图
在进入到系统的网站以后，点击注册用户按钮，用户就进入到了用户注册界面，输入用户自身的并且界面上有的信息以后，再点击注册按钮，就可以成为本系统的普通用户了。其用户注册流程如图3-2所示。
图3- 2 用户注册流程图
3.3.3 添加新用户流程图
添加新用户的流程是先查询新用户名是否已存在，如已有该用户名，需重拟用户名并同时输入新用户的其它信息，添加新用户到数据库时会先验证数据是否完整，信息都正确且完整时，返回并刷新用户列表；信息不正确时，会返回输入信息的那一步。该流程如图3-3所示。
图3-3添加新用户流程图
第四章 系统概要设计
4.1系统数据设计
4.1.1 系统总体流程
基于Django的电脑推荐与分析可视化系统的总体流程，首先围绕用户和管理员两大角色展开。用户访问系统，通过注册账号并登录，随即进入商品展示界面，这里展示了各类电脑及其配置信息。用户可以根据个人需求筛选商品，查看详细信息，并通过数据分析模块获取电脑性能的对比分析，这一模块通过图表和评分系统，帮助用户做出更明智的购买决策。个人中心则允许用户查看和管理自己的账户信息，包括订单历史、收藏列表和系统设置。
管理员登录后，拥有商品展示模块的管理权限，能够添加、编辑或删除电脑商品信息，确保信息的准确性和时效性。在数据分析模块，管理员可以查看用户行为数据，分析市场趋势，为库存调整和营销策略提供数据支持。数据管理模块让管理员能够进行数据备份、恢复和清理，保障系统数据的安全性和完整性。用户管理模块则赋予管理员监控用户活动、处理用户反馈和进行权限分配的能力，维护系统的健康运营。
整个系统流程设计注重用户体验和管理的便捷性，确保了用户在选购电脑时的信息透明度和数据分析的深度，同时也为管理员提供了全面的数据支持和高效的管理工具，以提升系统的整体服务质量和运营效率。

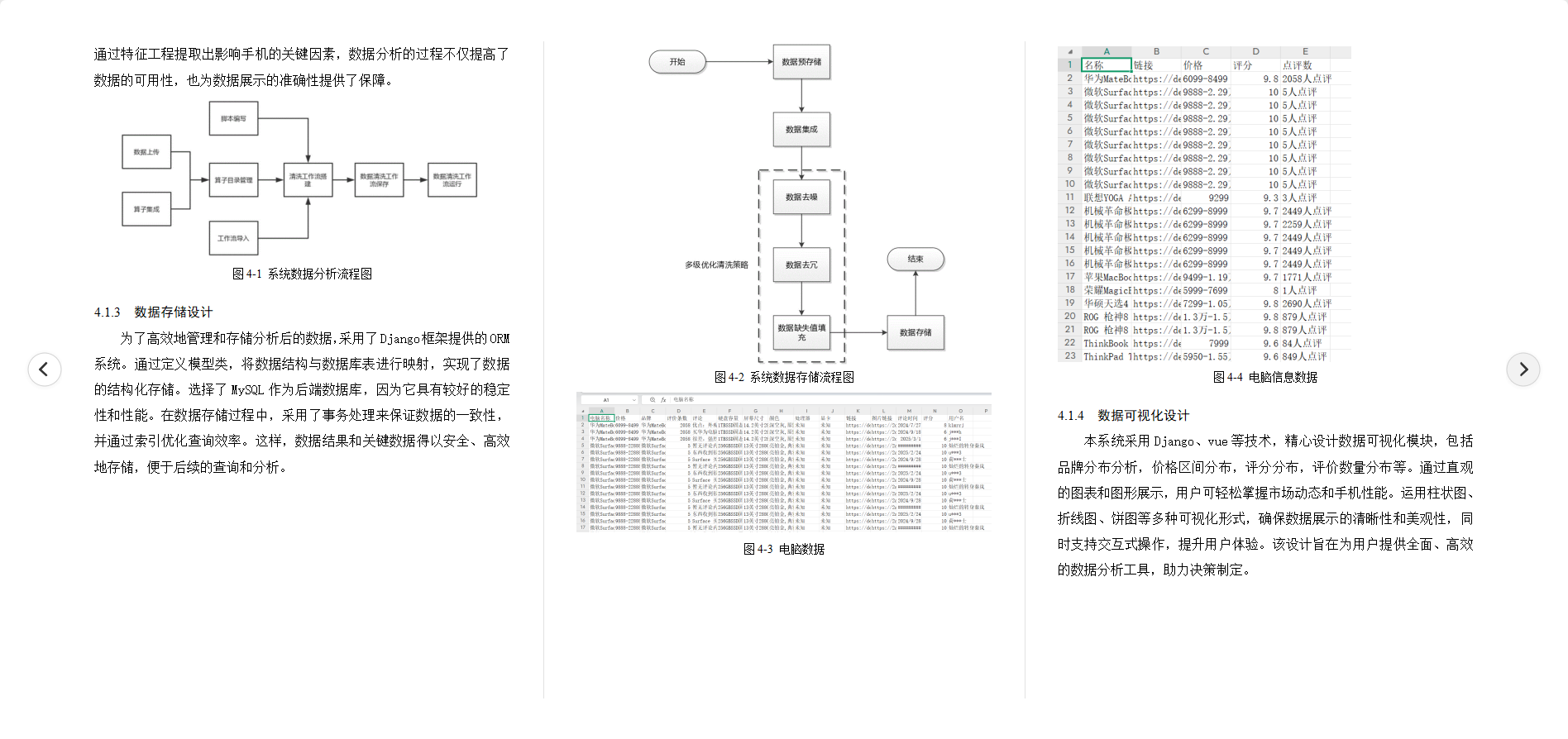

4.1.2 数据分析设计
数据分析是数据存储的前置工作。在数据分析过程中，需要对数据进行评估、格式转换、处理重复值、数据整合等操作。获取到的原始数据往往包含噪声和异常值，因此数据分析环节至关重要。使用Pandas库对数据进行预处理，包括去除空值、标准化处理和异常值检测。接着，通过特征工程提取出影响手机的关键因素，数据分析的过程不仅提高了数据的可用性，也为数据展示的准确性提供了保障。
图4-1 系统数据分析流程图
4.1.3 数据存储设计
为了高效地管理和存储分析后的数据，采用了Django框架提供的ORM系统。通过定义模型类，将数据结构与数据库表进行映射，实现了数据的结构化存储。选择了MySQL作为后端数据库，因为它具有较好的稳定性和性能。在数据存储过程中，采用了事务处理来保证数据的一致性，并通过索引优化查询效率。这样，数据结果和关键数据得以安全、高效地存储，便于后续的查询和分析。
图4-2 系统数据存储流程图
图4-3 电脑数据
图4-4 电脑信息数据
4.1.4 数据可视化设计
本系统采用Django、vue等技术，精心设计数据可视化模块，包括品牌分布分析，价格区间分布，评分分布，评价数量分布等。通过直观的图表和图形展示，用户可轻松掌握市场动态和手机性能。运用柱状图、折线图、饼图等多种可视化形式，确保数据展示的清晰性和美观性，同时支持交互式操作，提升用户体验。该设计旨在为用户提供全面、高效的数据分析工具，助力决策制定。
图4-5 数据可视化面板功能结构图
4.2功能模块设计
基于Django的电脑推荐与分析可视化系统功能模块设计，首先考虑用户端的需求。商品展示模块以直观的界面展示电脑产品，用户可按类别、配置、价格等进行筛选，快速找到心仪产品。数据分析模块通过集成算法，对电脑性能进行评分和排名，以图表形式展现，帮助用户理解各型号电脑的优缺点。个人中心模块则让用户管理个人资料、查看购物车、订单历史和收藏列表，提升个性化体验。
管理员端的功能模块设计则更为全面。商品展示模块允许管理员上传新品、编辑现有商品信息，确保商品信息的准确性和时效性。数据分析模块为管理员提供用户行为分析、销售数据报告，通过数据看板帮助管理员把握市场动态。数据管理模块则涵盖了数据备份、恢复、清洗等功能，保障数据安全，提高数据质量。用户管理模块让管理员能够监控用户活动，处理用户反馈，管理用户权限，维护系统的健康运营。
每个模块均采用模块化设计，便于后期维护和功能扩展。系统整体设计注重用户体验，界面友好，操作简便。同时，考虑到数据安全和隐私保护，系统在设计中加入了权限控制和数据加密机制，确保用户信息的安全。通过这样的功能模块设计，系统能够满足不同用户群体的需求，提供高效、便捷的服务。系统总体功能如图4-6所示。
图4-6 系统总体结构图
4.3 数据库设计
4.3.1数据库设计原则
在基于Django的电脑推荐与分析可视化系统中，数据库设计遵循高效性、可扩展性、一致性和安全性四大原则。首先，高效性原则要求数据库能够快速处理海量数据，通过合理的数据分区、索引优化和查询优化等技术，确保数据读写的高效性。其次，可扩展性原则考虑到数据量的持续增长，设计时应采用分布式存储架构HDFS，以便于水平扩展，满足未来数据增长的需求。一致性原则强调数据在不同节点间的同步和准确性，采用Spark的分布式计算框架确保数据一致性和完整性。最后，安全性原则是保障数据不被非法访问和篡改，通过数据加密、访问控制和安全审计等措施，确保数据的安全性和隐私保护。整体而言，这些原则共同构成了一个稳定、高效、可扩展且安全的数据库架构，为电脑推荐与分析可视化系统提供了坚实的数据基础。
4.3.2数据库E-R图设计
E-R图，也称为实体-关系图，其主要功能是展现不同数据类型之间的关联性，作为一种抽象化的概念模型，它反映了现实世界的结构。该图的核心组成部分包括实体类型、属性以及关系。以下是本系统所采用的主要E-R图展示。用户E-R如图4-7所示。
图4-7用户E-R图
4.3.3数据库表结构设计
本系统所使用的数据库为MySQL，依据系统数据存储的特性进行了数据库关系表的规划。接下来将展示系统中关键部分关系表的详细资料。以下为本系统核心的数据表展示。
1、auth_group--
|----|------|--------------|-----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | name | varchar(150) | 150 | NO | -- | -- | -- |
2、auth_group_permissions--
|----|---------------|------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | group_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | permission_id | int(11) | -- | NO | -- | 0 | -- |
3、auth_permission--
|----|-----------------|--------------|-----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | name | varchar(255) | 255 | NO | -- | -- | -- |
| 3 | content_type_id | int(11) | -- | NO | -- | 0 | -- |
| 4 | codename | varchar(100) | 100 | NO | -- | -- | -- |
4、auth_user--
|----|--------------|--------------|-----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | password | varchar(128) | 128 | NO | -- | -- | -- |
| 3 | last_login | datetime(6) | -- | YES | -- | -- | -- |
| 4 | is_superuser | tinyint(1) | -- | NO | -- | 0 | -- |
| 5 | username | varchar(150) | 150 | NO | -- | -- | -- |
| 6 | first_name | varchar(150) | 150 | NO | -- | -- | -- |
| 7 | last_name | varchar(150) | 150 | NO | -- | -- | -- |
| 8 | email | varchar(254) | 254 | NO | -- | -- | -- |
| 9 | is_staff | tinyint(1) | -- | NO | -- | 0 | -- |
| 10 | is_active | tinyint(1) | -- | NO | -- | 0 | -- |
| 11 | date_joined | datetime(6) | -- | NO | -- | -- | -- |
5、auth_user_groups--
|----|----------|------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | user_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | group_id | int(11) | -- | NO | -- | 0 | -- |
6、auth_user_user_permissions--
|----|---------------|------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | user_id | int(11) | -- | NO | -- | 0 | -- |
| 3 | permission_id | int(11) | -- | NO | -- | 0 | -- |
7、django_admin_log--
|----|-----------------|----------------------|------------|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | action_time | datetime(6) | -- | NO | -- | -- | -- |
| 3 | object_id | longtext | 4294967295 | YES | -- | -- | -- |
| 4 | object_repr | varchar(200) | 200 | NO | -- | -- | -- |
| 5 | action_flag | smallint(5) unsigned | -- | NO | -- | 0 | -- |
| 6 | change_message | longtext | 4294967295 | NO | -- | -- | -- |
| 7 | content_type_id | int(11) | -- | YES | -- | 0 | -- |
| 8 | user_id | int(11) | -- | NO | -- | 0 | -- |
8、django_content_type--
|----|-----------|--------------|-----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | app_label | varchar(100) | 100 | NO | -- | -- | -- |
| 3 | model | varchar(100) | 100 | NO | -- | -- | -- |
9、django_migrations--
|----|---------|--------------|-----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | app | varchar(255) | 255 | NO | -- | -- | -- |
| 3 | name | varchar(255) | 255 | NO | -- | -- | -- |
| 4 | applied | datetime(6) | -- | NO | -- | -- | -- |
10、django_session--
|----|--------------|-------------|------------|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | session_key | varchar(40) | 40 | NO | -- | -- | -- |
| 2 | session_data | longtext | 4294967295 | NO | -- | -- | -- |
| 3 | expire_date | datetime(6) | -- | NO | -- | -- | -- |
11、jd_goods--
|----|-----------------|--------------|------------|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | int(11) | -- | NO | -- | 0 | -- |
| 2 | title | varchar(200) | 200 | NO | -- | -- | -- |
| 3 | link | varchar(300) | 300 | NO | -- | -- | -- |
| 4 | price | varchar(50) | 50 | NO | -- | -- | -- |
| 5 | img | varchar(300) | 300 | NO | -- | -- | -- |
| 6 | brand | varchar(50) | 50 | NO | -- | -- | -- |
| 7 | color | varchar(100) | 100 | NO | -- | -- | -- |
| 8 | commit_count | int(11) | -- | NO | -- | 0 | -- |
| 9 | graphics | varchar(100) | 100 | NO | -- | -- | -- |
| 10 | processor | varchar(100) | 100 | NO | -- | -- | -- |
| 11 | screen_size | varchar(100) | 100 | NO | -- | -- | -- |
| 12 | storage | varchar(100) | 100 | NO | -- | -- | -- |
| 13 | rating | double | -- | NO | -- | -- | -- |
| 14 | review_content | longtext | 4294967295 | NO | -- | -- | -- |
| 15 | review_time | datetime(6) | -- | YES | -- | -- | -- |
| 16 | review_username | varchar(100) | 100 | NO | -- | -- | -- |
12、user_comment--
|----|------------|-------------|------------|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | content | longtext | 4294967295 | NO | -- | -- | -- |
| 3 | created_at | datetime(6) | -- | NO | -- | -- | -- |
| 4 | updated_at | datetime(6) | -- | NO | -- | -- | -- |
| 5 | product_id | int(11) | -- | NO | -- | 0 | -- |
| 6 | user_id | int(11) | -- | NO | -- | 0 | -- |
13、user_favorite--
|----|------------|-------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | created_at | datetime(6) | -- | NO | -- | -- | -- |
| 3 | product_id | int(11) | -- | NO | -- | 0 | -- |
| 4 | user_id | int(11) | -- | NO | -- | 0 | -- |
14、user_footprint--
|----|------------|-------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | created_at | datetime(6) | -- | NO | -- | -- | -- |
| 3 | updated_at | datetime(6) | -- | NO | -- | -- | -- |
| 4 | view_count | int(11) | -- | NO | -- | 0 | -- |
| 5 | product_id | int(11) | -- | NO | -- | 0 | -- |
| 6 | user_id | int(11) | -- | NO | -- | 0 | -- |
15、user_like--
|----|------------|-------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | created_at | datetime(6) | -- | NO | -- | -- | -- |
| 3 | product_id | int(11) | -- | NO | -- | 0 | -- |
| 4 | user_id | int(11) | -- | NO | -- | 0 | -- |
16、user_profile--
|----|------------|-------------|----|------|-----|-----|----|
| 序号 | 字段名 | 类型 | 长度 | 是否为空 | 默认值 | 小数位 | 注释 |
| 1 | id | bigint(20) | -- | NO | -- | 0 | -- |
| 2 | gender | varchar(1) | 1 | NO | -- | -- | -- |
| 3 | birthday | date | -- | YES | -- | -- | -- |
| 4 | phone | varchar(20) | 20 | NO | -- | -- | -- |
| 5 | created_at | datetime(6) | -- | NO | -- | -- | -- |
| 6 | updated_at | datetime(6) | -- | NO | -- | -- | -- |
| 7 | user_id | int(11) | -- | NO | -- | 0 | -- |
第五章 系统功能实现
5.2 功能 模块展示
用户在进入登录界面之后需要输入账号、密码再点击登录按钮，后台会对用户输入的用户名和密码进行验证，确保符合规定的格式要求。将用户输入的密码进行加密处理，与数据库中存储的用户密码进行比对，判断是否匹配。登录的具体实现图如图5-6所示。
图5-6登录界面
用户点击商品列表可以看到品牌名称、价格、点赞、收藏等信息，可以对其进行查看、点赞、收藏等操作，上方搜索框可以对关键字、价格等信息进行检索。商品列表具体实现图如图5-7、5-8所示：
图5-7 商品列表
图5-8 商品详情
用户点击个人中心可以看到我的点赞、我的评论、我的收藏等内容，点击即可进行详细操作。个人中心具体实现图如图5-9所示：
图5-9个人中心
管理员在点击电脑商品信息管理模块可以看到品牌、价格、商品名称等信息，可以对其进行查看、添加、删除、修改等操作，上方搜索框可以对关键字进行检索。电脑商品信息管理模块具体实现图如图5-10所示：
图5-10 电脑商品信息管理
管理员点击用户管理可以看到用户名、邮箱等信息，可以对其进行查看、修改、删除、新增等操作，上方搜索框可以对用户名进行检索，用户管理具体实现图如图5-11所示：
图5-11用户管理
第六章 系统测试
5.1 数据可视化实现结果展示
基于Django的电脑推荐与分析可视化系统的数据可视化面板实现了多个关键功能模块。首先，品牌分布分析模块展示了各品牌的销量排名，其中LG位居榜首。其次，价格区间分布模块揭示了不同价位区间的商品数量和评价数量。再次，评分分布模块通过环形图展示了0-10分的评分分布情况，其中8-10分的高评分占比最高。最后，评价数量分布模块显示了不同评价数量的商品分布情况，其中评价数量在0-10之间的商品最多，共有2,384款。这些功能模块共同构成了一个全面的数据分析平台，为用户和管理员提供了丰富的数据洞察和决策支持。数据大屏具体实现如5-1所示：
图5-1 数据大屏
品牌分布分析模块通过价格折线图和数量柱状图直观展示了各电脑品牌的市场表现。价格折线图以品牌为横轴，以平均价格为纵轴，清晰地描绘了不同品牌电脑的价格走势，其中，某些品牌波动较大，反映了其产品线价格的多样性；而数量柱状图则以品牌为横轴，以销售数量为纵轴，高耸的柱子直观地展示了各品牌的市场占有率，例如，联想和惠普的柱子较高，说明这两品牌在市场上的销量遥遥领先，这两张图表的结合使用，为用户提供了全面的市场视角，帮助他们在选购电脑时做出更加明智的决策。品牌分布分析价格折线图如图5-2所示：
图5-2品牌分布分析价格折线图
价格区间分布柱状图是通过将数据库中电脑的价格信息进行分组统计实现的，左Y轴展示了不同价格区间的电脑数量分布，右Y轴则对应显示了各价格区间的平均评分，X轴则代表价格区间范围；具体实现过程中，系统首先根据预设的价格区间对电脑进行分类，然后计算每个区间内电脑的数量，以及该区间的平均评分，最后利用图表库将数据渲染成双Y轴柱状图，其中左侧柱子的高度代表价格区间的电脑数量，右侧的折线则连接了每个价格区间的平均评分点，从而为用户提供了价格与性能评价的综合视角。价格区间分布界面效果图如图5-3所示：
图5-3价格区间分布
评分分布环形图是通过提取数据库中电脑产品的评分数据，利用图表库进行数据可视化实现的。首先，系统将所有电脑的评分按照预设的评分等级进行分类统计，计算出每个评分等级的数量占比，然后根据不同评分等级分配不同的颜色，并在环形图上以扇形区域的形式展现出来，每个扇形的弧度大小对应于该评分等级的电脑数量占比，从而形成一个直观的评分分布视图，使得用户能够一目了然地了解市场上电脑的整体评分情况。评分分布界面效果图如图5-4所示：
图5-4评分分布
在基于Django的电脑推荐与分析可视化系统中，评价数量柱状图是通过收集数据库中每款电脑的评价总数，并利用数据可视化工具进行绘制实现的。具体来说，系统首先从数据库中提取每款电脑的评价数量，将这些数量按照从少到多的顺序排列，并映射到X轴上，而Y轴则表示具有相应评价数量的电脑款数，每个柱子的高度代表了具有特定评价数量的电脑数量，通过这样的数据处理和视觉映射，最终生成一个直观的柱状图，使得用户和管理员能够清晰地看到不同评价数量区间内电脑的分布情况，从而对产品的受欢迎程度和市场反馈有更深入的了解。评价数量分布界面效果图如图5-5所示：
图5-5评价数量分布
6.1 测试目的
验证功能：测试用例被设计用于检查系统是否按照规格说明书中所描述的方式正确工作。目的是确认系统能够执行预期的功能，并处理各种输入情况。
发现错误：通过测试，可以发现软件系统中的错误、缺陷漏洞。这些问题可能导致系统崩溃、产生错误的输出不符合预期行为。测试旨在尽早发现和修复这些问题，以提高软件的质量和可靠性。
