0、引言

在ggplot2中，图例添加公式（数学表达式）主要有以下几种方法，我会按常用程度和灵活性排序介绍

1、方法1：使用 expression() 在 labs() 或 scale_*_manual() 中

library(ggplot2)

示例数据

df <- data.frame(
  x = 1:10,
  y = 1:10,
  group = rep(c("A", "B"), each = 5)
)

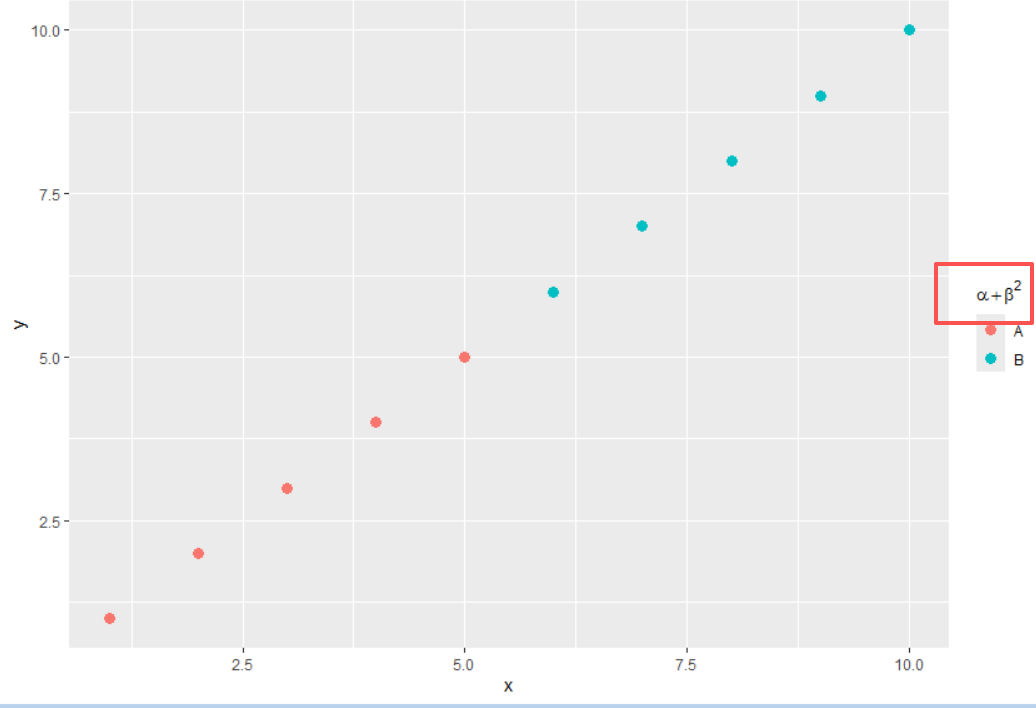

在颜色图例中添加公式

ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  labs(color = expression(alpha + beta^2))  # 图例标题使用公式

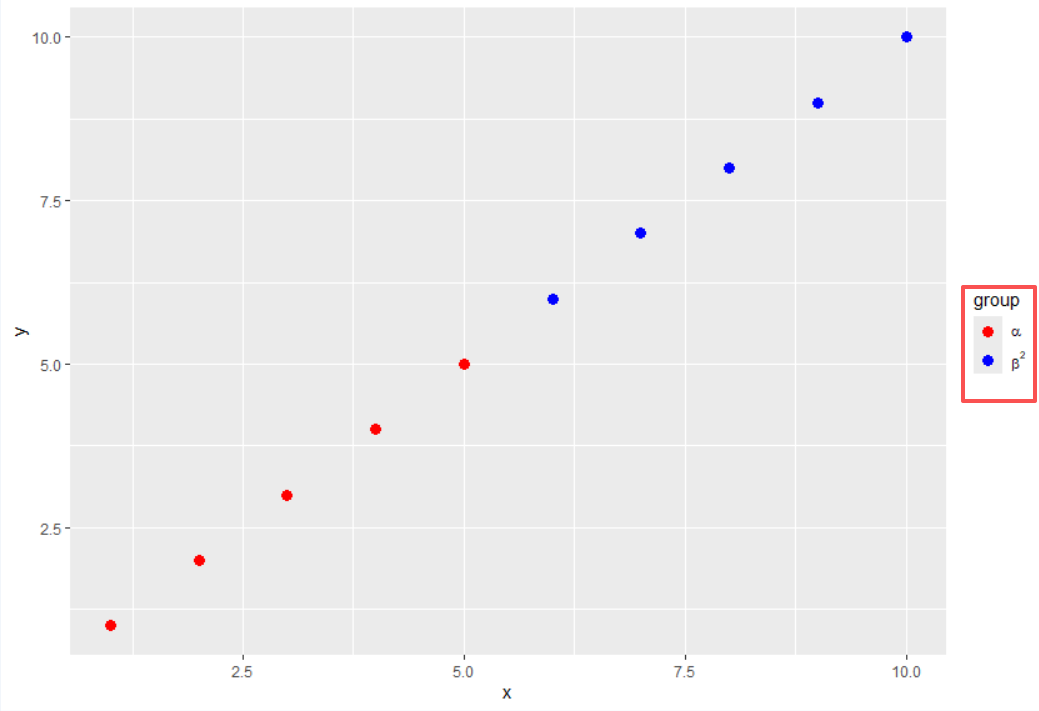

在图例标签中使用公式：

ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  scale_color_manual(
    values = c("red", "blue"),
    labels = c(expression(alpha), expression(beta^2))  # 标签使用公式
  )

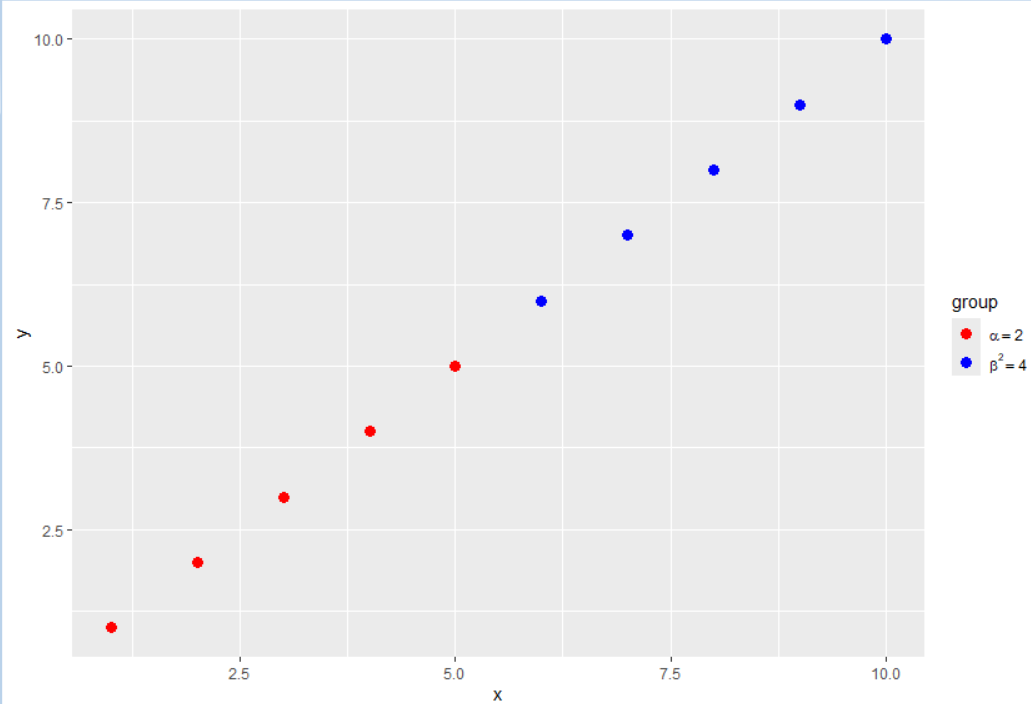

2、方法2：使用 bquote() 和 .() 插入变量值

动态变量

my_var <- 2

ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  scale_color_manual(
    values = c("red", "blue"),
    labels = c(
      bquote(alpha == .(my_var)),           # 插入变量值
      bquote(beta^2 == .(my_var^2))
    )
  )

3、方法3：多行公式或复杂表达式

使用 atop() 或 paste() 组合多个表达式：

# 多行公式
ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  scale_color_manual(
    values = c("red", "blue"),
    labels = c(
      expression(atop(alpha, beta)),          # 上下排列
      expression(paste(alpha, " = ", beta))   # 水平排列
    )
  )

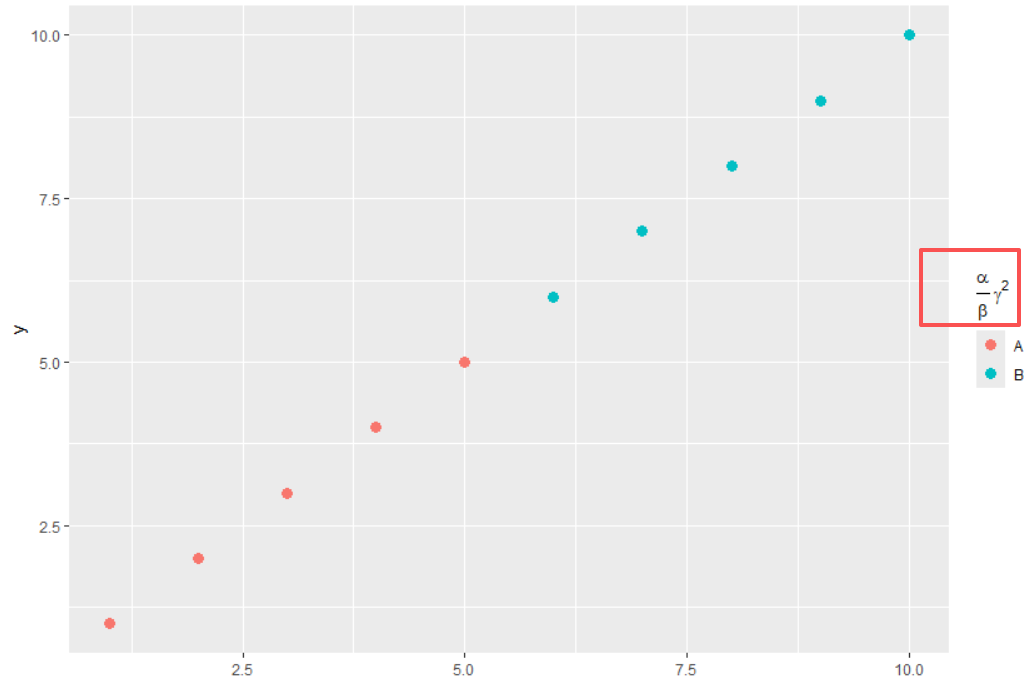

4、方法4：图例标题使用复杂表达式

ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  labs(
    color = expression(frac(alpha, beta) ~ gamma^{2})
  )

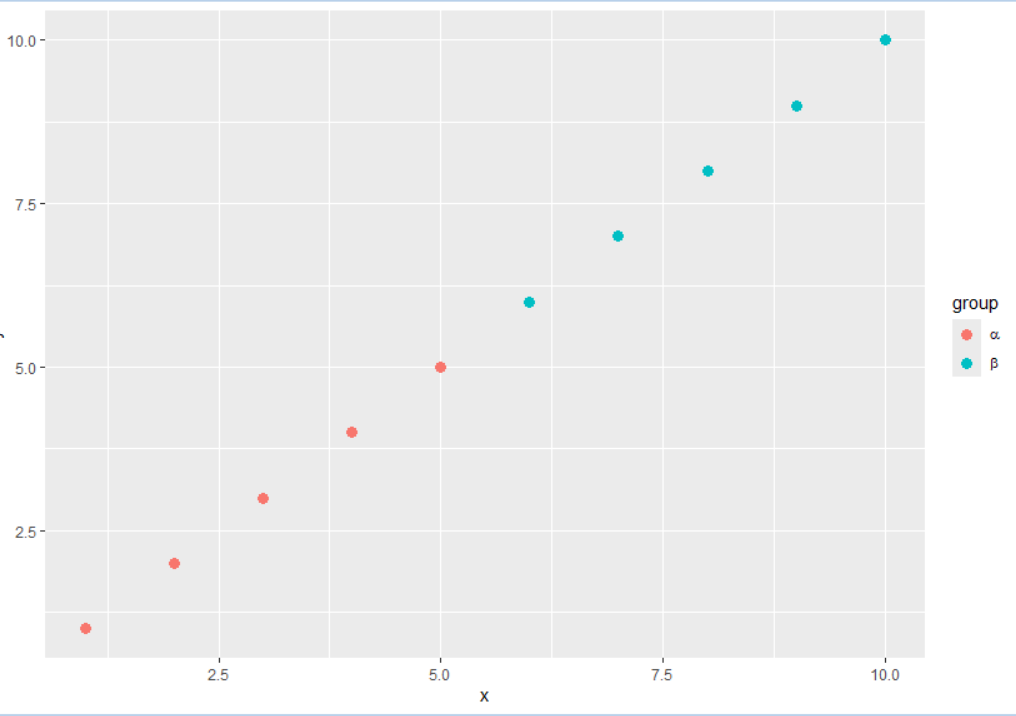

5、方法5：使用 scale_color_discrete() 的 labels 参数（推荐，比较自动）

# 直接替换标签，颜色自动分配
ggplot(df, aes(x, y, color = group)) +
  geom_point(size = 3) +
  scale_color_discrete(
    labels = c("A" = expression(alpha),    # A 显示为 α
               "B" = expression(beta))     # B 显示为 β
  )

附录：常用的数学表达式语法

# 常用符号
expression(alpha)           # α
expression(beta)            # β
expression(gamma)           # γ
expression(Delta)           # Δ
expression(Omega)           # Ω

# 上下标
expression(x^2)             # 上标
expression(x[2])            # 下标
expression(x^{2 + 3})       # 复杂上标

# 分数
expression(frac(a, b))      # a/b

# 根号
expression(sqrt(x))         # √x
expression(root(3, x))      # 三次根

# 求和/积分
expression(sum(x[i], i==1, n))
expression(integral(f(x) * dx))

# 希腊字母 + 上下标组合
expression(alpha[1]^2)

# 空格控制
expression(alpha ~ beta)    # 有空格
expression(alpha * beta)    # 无空格
expression(alpha + beta)    # 加号
