从"一把梭"到"精妙拆解" —— 滑动窗口计时框架的设计演进

导语： 面对一个看似简单的"IM 计时"需求，你会如何下手？一个延时队列？一堆 if-else？本文从一个真实的业务场景出发，用四步重构，将一个"能跑就行"的方案，演进为一个职责清晰、可复用的滑动窗口计时框架。这不仅是一次代码的升级，更是一次关于如何对"时间"进行建模的思维演练。

---

一、问题：IM 服务的计时需求

最近负责一个 IM 服务的计时功能迭代，需求如下：用户向咨询师购买服务套餐（套餐包含多项服务，其中一项是"N 分钟 IM 咨询"），用户与咨询师之间的 IM 聊天会消耗时长，时长耗尽则不能再发送消息。

具体规则：

• 用户发起咨询，创建会话，获得 N 分钟总时长
• 用户向咨询师发出 IM 消息，开始计时
• 每 3 分钟（可配置的时间窗口）为一个活跃窗口，窗口内消息持续消耗时长
• 若 3 分钟内无新消息，窗口过期，会话进入暂停计时状态
• 用户再次发消息，会话恢复计时，新的 3 分钟窗口开始
• 60 分钟总时长耗尽，会话结束

时间线：

|← 3min →|← 3min →|  暂停  |← 3min →| ... |← 剩余 →|
|  活跃   |  活跃   |  空闲  |  活跃   |     |  耗尽   |
──────────────────────────────────────────────────────→
0       3min     6min    8min    11min        60min
                     ↑                    ↑
                  用户离开              时长耗尽

核心挑战在于：总时长不是连续消耗的，而是被一个个活跃窗口"切片"消耗。 这意味着我们需要同时管理两个独立又关联的时间维度------"总时长"和"活动窗口"。

---

二、最直接的方案：一个延时队列搞定

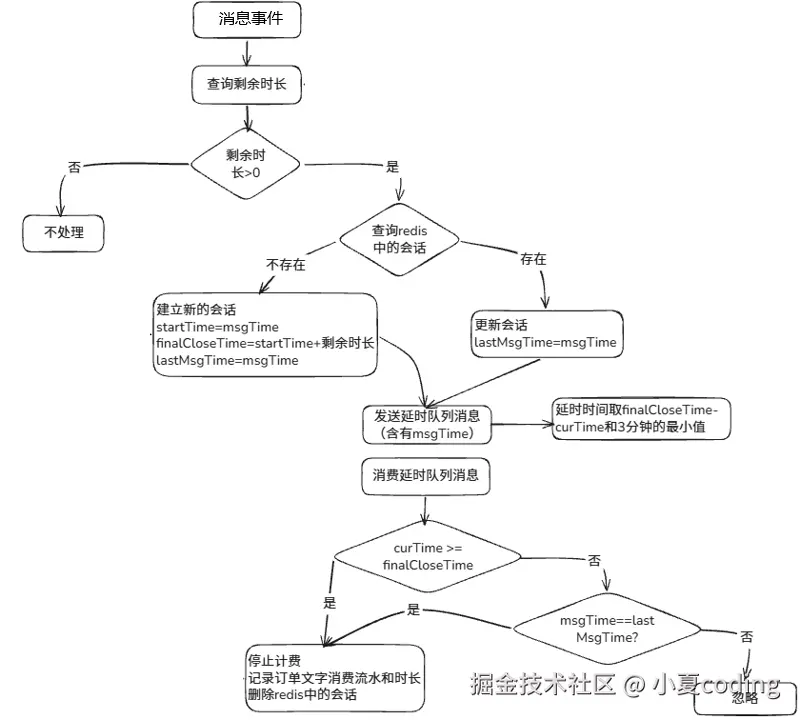

面对这个需求，最直觉的反应是什么？每发送一条消息时，如果当前状态不是"计时中"，则改为计时中，同时发送一个 3 分钟的延时队列；当延时队列被消费时，判断是否需要更新为"暂停计时"。 具体流程如下：

按照这个思路，代码很快就能跑起来。但"能跑"和"好维护"之间的距离，往往比想象中要远。

作为一个优秀的程序员，最重要的能力之一就是抽象能力。回过头看这个方案，我们其实可以抽象出一个"计时窗口"的概念：开始计时时创建新的计时窗口；窗口到期释放时，若没有新消息则暂停计时；窗口期间若有新消息到来，则滑动窗口的时间范围。

沿着这个思路环顾系统，你会发现这个模式远比想象中普遍------

1. 客服会话自动关闭

客服为用户服务，若用户在几分钟内没有回复消息，则结束本次服务；下次用户再次发消息时，分配新的客服坐席重新服务。

2. API 调用配额 / 限流

• 第三方 API 调用有每日 10000 次配额
• 滑动窗口检测调用频率，防止突发洪峰
• 窗口内调用消耗配额，空闲时不消耗
• 配额耗尽触发限流拒绝

3. 在线心跳检测

无论是检测对方在线状态，还是直播连麦检测是否在线，都可以用心跳来实现：检测到心跳回应则认为在线，检测不到回应则开始计时，在指定时间范围内一直检测不到回应则判定为离线。

除了上述场景，还有很多业务与这个模式高度相似，都可以用时间窗口来建模。既然模式如此普遍，我们是否可以设计一个通用的滑动窗口计时框架，而非每次都用延时队列"一把梭"？

---

三、第一步：把"时间"本身建模出来

痛点回顾

上面的方案中，"总时长"和"窗口消耗"的计算逻辑散落在各个方法里。根本原因是：我们没有为"时间"本身建立独立、精确的模型。 时间被当成一个普通的字段，混在业务逻辑里，既难以理解，也难以测试。

引入 TimeBox（时间盒）

"总时长 N 分钟"本质上是一个容器 ：它有固定的容量（比如 60 分钟），可以被消耗，消耗到 0 就枯竭。我们把它抽象成 TimeBox：

public class TimeBox {
    private final String boxId;
    private final Duration totalDuration;   // 总容量
    private Instant activatedAt;            // 激活时间（首次事件触发）
    private long consumedMillis;            // 已消耗量
    private boolean exhausted;              // 是否枯竭

    /** 激活时间盒 */
    public void activate(Instant activateTime) {
        if (this.activatedAt == null) {
            this.activatedAt = activateTime;
        }
    }

    /** 消耗时长 */
    public void consume(long millis) {
        this.consumedMillis += millis;
        if (this.consumedMillis >= totalDuration.toMillis()) {
            this.consumedMillis = totalDuration.toMillis();
            this.exhausted = true;
        }
    }

    /** 剩余时长 */
    public Duration getRemaining() {
        return Duration.ofMillis(Math.max(0, totalDuration.toMillis() - consumedMillis));
    }

    /** 计算结束时间（激活时间 + 总时长） */
    public Instant calculateEndTime() {
        if (activatedAt == null) throw new IllegalStateException("尚未激活");
        return activatedAt.plus(totalDuration);
    }
}

TimeBox 解决了一个核心问题：总时长的管理变成了一种纯粹的"加减法"。 它不关心什么时候消耗、谁触发消耗，只管往里记消耗量，满了就标记枯竭。这个"容器"的隐喻让复杂的时间管理变得直观而可控。

引入 SlidingWindow（滑动窗口）

"3 分钟活跃窗口"是另一个独立的时间概念。它有起始时间、结束时间，并可以被滑动到新位置：

public class SlidingWindow {
    private final String windowId;
    private final Duration windowSize;
    private Instant start;
    private Instant end;
    private final String boxId;  // 所属的 TimeBox

    /** 滑动到新位置 */
    public void slideTo(Instant eventTime, Instant boxEnd) {
        this.start = eventTime;
        Instant naturalEnd = eventTime.plus(windowSize);
        // 窗口不能超过 TimeBox 的结束时间
        if (boxEnd != null && naturalEnd.isAfter(boxEnd)) {
            this.end = boxEnd;
        } else {
            this.end = naturalEnd;
        }
    }

    /** 是否已过期 */
    public boolean isExpired(Instant now) {
        return !now.isBefore(end);
    }
}

注意 slideTo 方法中的 boxEnd 参数------窗口的结束时间不能超过 TimeBox 的结束时间。这是一个关键的约束：如果 TimeBox 只剩 2 分钟了，窗口不可能再滑出完整的 3 分钟。在原始方案中，这个边界条件往往被忽略，而这恰恰是 bug 的高发区。

---

四、第二步：把"会话"的状态流转显式建模

痛点回顾

TimeBox 和 SlidingWindow 虽然分离了，但谁来协调它们？在原始方案中，状态判断靠 if (finished) 和 if (lastEventTime == null) 这类隐式标记。随着逻辑变复杂------暂停、恢复、窗口过期、时间盒耗尽------这些零散的 if 会变得不可维护。

引入 TimingSession（计时会话）

把 TimeBox 和 SlidingWindow 组合在一起，用一个显式的状态机管理整个生命周期：

public class TimingSession {
    private final String sessionId;
    private final TimeBox timeBox;
    private SlidingWindow window;       // null 表示无活跃窗口
    private SessionState state;

    public enum SessionState {
        CREATED,    // 已创建，等待首次事件
        TIMING,     // 计时中，窗口在滑动
        PAUSED,     // 暂停中，窗口过期但 TimeBox 未枯竭
        FINISHED    // 已结束
    }

    /** 处理事件 */
    public void onEvent(Instant eventTime, Duration windowSize) {
        if (state == SessionState.FINISHED) return;

        if (state == SessionState.CREATED) {
            // 首次事件：激活 TimeBox，创建第一个窗口
            timeBox.activate(eventTime);
            this.window = new SlidingWindow(..., eventTime, timeBox.calculateEndTime());
            this.state = SessionState.TIMING;

        } else if (state == SessionState.TIMING) {
            // 计时中：滑动窗口
            window.slideTo(eventTime, timeBox.calculateEndTime());

        } else if (state == SessionState.PAUSED) {
            // 暂停中恢复：创建新窗口
            this.window = new SlidingWindow(..., eventTime, timeBox.calculateEndTime());
            this.state = SessionState.TIMING;
        }
    }

    /** 窗口过期 */
    public long onWindowExpire(Instant expireTime) {
        long consumed = Duration.between(window.getStart(), expireTime).toMillis();
        timeBox.consume(consumed);
        window = null;

        if (timeBox.isExhausted()) {
            this.state = SessionState.FINISHED;
        } else {
            this.state = SessionState.PAUSED;
        }
        return consumed;
    }
}

引入状态机后，会话的每一步流转都变得可追踪、可验证 。不再需要猜测"现在是什么状态"------SessionState 枚举就是唯一的事实来源（Single Source of Truth）。

---

五、第三步：把"调度"抽象成接口

引入 DelayScheduler 接口

TimingSession 解决了"如何管理时间和状态"，但还有一个问题没有解决：延时任务本身如何调度？ 在朴素方案中，调度逻辑直接嵌入在业务流程中。现在我们需要把它也抽象出来。

public interface DelayScheduler {
    /** 调度一个延迟任务 */
    void schedule(DelayedTask task);

    /** 取消一个延迟任务 */
    boolean cancel(String taskId);

    /** 启动调度器 */
    void start();

    /** 关闭调度器 */
    void shutdown();
}

配合一个统一的任务模型：

public class DelayedTask implements Serializable {
    private final String taskId;
    private final String taskType;       // "WINDOW_EXPIRE" 或 "BOX_EXHAUST"
    private final Instant triggerTime;
    private final String sessionId;
    private final String boxId;
    private final Map<String, String> payload;
}

有了这个接口，业务逻辑完全不关心任务是怎么被调度的 。它只需要说"我需要在 window.getEnd() 这个时间点收到一个回调"，具体怎么实现是 DelayScheduler 的事。

两种实现

单机版 ：基于 ScheduledExecutorService

public class InMemoryDelayScheduler implements DelayScheduler {
    private final Map<String, ScheduledFuture<?>> taskFutures = new ConcurrentHashMap<>();

    @Override
    public void schedule(DelayedTask task) {
        cancel(task.getTaskId());  // 先取消旧任务
        ScheduledFuture<?> future = executor.schedule(() -> {
            taskHandler.onTaskTriggered(task);
        }, task.getDelayMillis(), TimeUnit.MILLISECONDS);
        taskFutures.put(task.getTaskId(), future);
    }
}

分布式版：基于 RabbitMQ 延时队列

public class RabbitMqDelayScheduler implements DelayScheduler {

    // 消息发送到延迟队列，设置 TTL = 延迟时间

    @Override
    public void schedule(DelayedTask task) {
        String messageBody = JSON.toJSONString(task);
        int delayMillis = (int) Math.max(task.getDelayMillis(), 1000);

        rabbitTemplate.convertAndSend(
                DELAY_EXCHANGE,
                DELAY_ROUTING_KEY,
                messageBody,
                msg -> {
                    msg.getMessageProperties().setDelay(delayMillis);
                    return msg;
                }
        );
    }
}

通过接口抽象，两种实现可以随时切换------开发测试用单机版，生产环境用分布式版，业务代码一行都不用改。

---

六、第四步：存储和监听也抽象出来

经过前三步，核心的时间模型和调度逻辑已经解耦。但还有两个"最后一公里"的问题：会话状态存在哪里？业务方如何响应计时事件？

SessionStorage ------ 存储抽象

会话状态需要持久化（尤其是分布式场景下）。但 TimingEngine 不应该关心存在 Redis 还是数据库里：

public interface SessionStorage {
    void save(TimingSession session);
    Optional<TimingSession> get(String sessionId);
    void remove(String sessionId);
    boolean exists(String sessionId);
}

内置一个内存实现用于开发和测试：

public class InMemorySessionStorage implements SessionStorage {
    private final Map<String, TimingSession> sessions = new ConcurrentHashMap<>();
    // ...
}

生产环境可以轻松扩展出 RedisSessionStorage、JdbcSessionStorage 等实现。

TimingListener ------ 事件回调抽象

计时过程中会发生各种事件（计时开始、窗口滑动、窗口过期、时间盒耗尽、会话终止）。业务方需要响应这些事件------比如发通知、更新数据库状态、触发后续流程。

但如果框架直接调用业务代码，就又耦合了。所以引入监听器接口：

public interface TimingListener {
    void onTimingStart(TimingSession session, Instant eventTime);
    void onWindowSlide(TimingSession session, Instant eventTime);
    void onWindowExpire(TimingSession session, Instant expireTime, long consumedMillis);
    void onBoxExhausted(TimingSession session, Instant time, long totalConsumed);
    void onSessionTerminate(TimingSession session, Instant terminateTime, long totalConsumed);
}

业务方实现这个接口来响应事件，框架完全不知道业务做了什么 ------它只负责在恰当的时机发出通知。这正是依赖倒置原则的典型应用。

---

七、最终形态：TimingEngine ------ 纯粹的协调者

经过四步演进，所有关注点都被拆解到了独立的组件中。最终需要一个"指挥家"来协调它们------这就是 TimingEngine。

┌─────────────────────────────────────────────────────────┐
│                    TimingEngine                          │
│  - 会话管理                                              │
│  - 事件处理                                              │
│  - 生命周期控制                                          │
└─────────────────────────────────────────────────────────┘
                 │                  │
        ┌────────┴────────┐ ┌───────┴────────┐
        │  TimeBox        │ │ SlidingWindow   │
        │  (时间盒)       │ │ (滑动窗口)      │
        └─────────────────┘ └────────────────┘
                 │                  │
        ┌────────────────────────────────────────┐
        │         DelayScheduler                 │
        │  - InMemoryDelayScheduler (默认)       │
        │  - RabbitMqDelayScheduler (分布式)     │
        └────────────────────────────────────────┘
                 │
        ┌────────────────────────────────────────┐
        │         SessionStorage                 │
        │  - InMemorySessionStorage (默认)       │
        │  - Redis/DB (可扩展实现)               │
        └────────────────────────────────────────┘

TimingEngine 本身的代码变得非常"薄"------它不做时间计算（TimeBox 做），不做窗口滑动（SlidingWindow 做），不做定时调度（DelayScheduler 做），不做数据持久化（SessionStorage 做）。它只做协调：

public void onEvent(String sessionId, Instant eventTime) {
    // 1. 从存储加载会话
    TimingSession session = sessionStorage.get(sessionId).get();

    // 2. 记录旧状态（用于判断分支）
    SessionState previousState = session.getState();

    // 3. 委托给 Session 处理事件（内部驱动 TimeBox 和 SlidingWindow）
    session.onEvent(eventTime, windowSize);

    // 4. 根据状态变化，调度或取消延时任务
    if (previousState == CREATED) {
        listener.onTimingStart(session, eventTime);
        scheduleWindowExpire(session, window);
        scheduleBoxExhaust(session, timeBox);
    } else if (previousState == TIMING) {
        listener.onWindowSlide(session, eventTime);
        cancelWindowExpire(sessionId);
        scheduleWindowExpire(session, window);
    } else if (previousState == PAUSED) {
        scheduleWindowExpire(session, window);
    }

    // 5. 持久化
    sessionStorage.save(session);
}

每个方法都在做 "获取状态 → 委托处理 → 调度任务 → 持久化" 这个流程，逻辑线性且清晰。这正是良好设计带来的回报------当每个组件都各司其职，协调者自然变得轻盈。

---

八、兜底机制：时间盒耗尽任务

到这里，方案似乎已经完备了。但还有一个隐藏的陷阱。

用户发消息后，我们调度了窗口过期任务（3 分钟后触发）。但如果用户持续发消息，窗口不断滑动，窗口过期任务永远不会触发呢？------TimeBox 的 N 分钟就可能被"跳过"。

窗口过期是"被动"的，它依赖于"没有新消息"这个条件。如果一直有消息，窗口就一直滑动，永远不会过期。

所以我们在首次事件时，同时 调度一个 BOX_EXHAUST 任务，触发时间 = 激活时间 + N 分钟。这是一个兜底机制：不管窗口怎么滑动，到了 60 分钟，会话一定会终止。

首次事件
  ├── 调度 WINDOW_EXPIRE（3分钟后）
  └── 调度 BOX_EXHAUST（60分钟后）← 兜底

窗口滑动
  ├── 取消旧的 WINDOW_EXPIRE
  └── 调度新的 WINDOW_EXPIRE（3分钟后）
  └── BOX_EXHAUST 不动（始终在60分钟后）

在 TimingEngine.onBoxExhaust 中：

public void onBoxExhaust(String taskId, String sessionId) {
    // 校验任务ID
    // 终止会话
    session.terminate(exhaustTime);
    // 取消窗口过期任务
    cancelWindowExpire(sessionId);
    // 通知监听器
    listener.onBoxExhausted(session, exhaustTime, totalConsumed);
    listener.onSessionTerminate(session, exhaustTime, totalConsumed);
}

同时，在窗口过期回调中，如果发现 TimeBox 已经枯竭，也会主动取消 BOX_EXHAUST 任务：

if (session.getTimeBox().isExhausted()) {
    cancelBoxExhaust(sessionId);
    listener.onBoxExhausted(...);
}

两个任务互为兜底，确保在任何情况下会话都能正确结束。 这是一种"双保险"的设计思维------在分布式系统中，永远不要依赖单一机制来保证正确性。

---

九、关键设计决策

在框架的演进过程中，有几个关键的设计决策值得展开说明。

1. 窗口过期用"延迟任务"而不是"轮询"

轮询需要持续检查每个会话的窗口是否过期，会话量大时性能开销巨大。延迟任务只在需要的时候触发一次，时间复杂度是 O(1)。用空间换时间，用精确调度换盲目轮询------这是分布式系统中处理定时任务的首选策略。

2. 窗口结束时间要受 TimeBox 约束

SlidingWindow.slideTo 中有这段逻辑：

if (boxEnd != null && naturalEnd.isAfter(boxEnd)) {
    this.end = boxEnd;
}

如果不做这个约束，窗口可能滑到 TimeBox 结束时间之后，导致窗口消耗的时间超过 TimeBox 的剩余容量。这个约束保证了窗口消耗不会超过总预算。这也是为什么我们需要把 TimeBox 和 SlidingWindow 分开建模------它们之间的约束关系，只有在各自独立之后才能被清晰地表达。

3. 需要任务 ID 校验

onWindowExpire 中有这段：

String expectedTaskId = buildWindowExpireTaskId(sessionId);
if (!expectedTaskId.equals(taskId)) {
    return;  // 忽略过期回调
}

这是为了处理时序竞争 ：窗口滑动时，我们先取消旧任务再调度新任务。但在分布式环境下（如 RabbitMQ），旧消息可能已经在传递途中无法取消。通过任务 ID 校验，可以安全地忽略旧回调。这是一种幂等性设计------无论回调被触发多少次，只有最新的那次会被真正处理。

---

十、使用示例

下面是一个完整的使用示例，展示如何在项目中集成这个框架：

// 1. 创建延迟调度器
InMemoryDelayScheduler scheduler = new InMemoryDelayScheduler(task -> {
    if ("WINDOW_EXPIRE".equals(task.getTaskType())) {
        engine.onWindowExpire(task.getTaskId(), task.getSessionId());
    } else if ("BOX_EXHAUST".equals(task.getTaskType())) {
        engine.onBoxExhaust(task.getTaskId(), task.getSessionId());
    }
});

// 2. 创建会话存储
InMemorySessionStorage storage = new InMemorySessionStorage();

// 3. 创建事件监听器
TimingListener listener = new TimingListener() {
    @Override
    public void onTimingStart(TimingSession session, Instant eventTime) {
        System.out.println("计时开始: " + session.getSessionId());
    }
    @Override
    public void onWindowExpire(TimingSession session, Instant expireTime, long consumedMillis) {
        System.out.println("窗口过期，消耗: " + consumedMillis + "ms");
    }
    @Override
    public void onBoxExhausted(TimingSession session, Instant time, long totalConsumed) {
        System.out.println("时间盒耗尽，总消耗: " + totalConsumed + "ms");
    }
    // ... 其他回调
};

// 4. 创建引擎（窗口3分钟）并启动
TimingEngine engine = new TimingEngine(
    Duration.ofMinutes(3), scheduler, storage, listener
);
engine.start();

// 5. 创建会话（总时长60分钟）
engine.createSession("session-001", "order-100", Duration.ofMinutes(60));

// 6. 触发消息事件
engine.onEvent("session-001", Instant.now());

// 7. 主动终止（或等待自动结束）
engine.terminate("session-001", Instant.now());

// 8. 关闭引擎
engine.shutdown();

可以看到，业务方只需要做三件事：创建会话 、触发事件 、响应回调。所有的计时逻辑、窗口管理、任务调度，都被框架封装得严严实实。

---

结语

回顾这次演进，我们从一个"一个延时队列搞定"的朴素方案，一步步走到了一个职责清晰、可扩展的通用框架。每一步重构，都不是为了"设计"而设计，而是被实际的痛点驱动：

痛点	演进	核心思想
时间计算散落各处	引入 TimeBox	把"时间"建模为独立容器
窗口管理混杂不清	引入 SlidingWindow	把"窗口"建模为可滑动实体
状态判断靠 if-else	引入 TimingSession	用状态机显式管理生命周期
调度逻辑与业务耦合	引入 DelayScheduler	调度策略可插拔
存储和回调硬编码	引入 SessionStorage / TimingListener	依赖倒置，关注点分离

这个框架的价值不仅在于解决了 IM 计时的问题，更在于它揭示了一种设计思维 ：当我们面对复杂需求时，不要急于写代码，先问自己------这里的核心概念是什么？它们之间是什么关系？如何让每个概念各司其职？

正如本文所展示的，好的设计不是一蹴而就的，而是在不断的"发现痛点 → 抽象概念 → 解耦职责"的循环中逐步演化而来的。
