前面学习路由选择时，OSPF 路由器需要交换链路状态、维护 LSDB 并运行 Dijkstra 算法；BGP 路由器则要交换前缀和路径属性，再依据策略选择路由。这些工作最终生成转发表，供设备高速转发分组。传统网络把"如何计算规则"和"如何执行规则"都内置于每台路由器中，而 SDN 重新审视了这一结构。
SDN 是 Software-Defined Networking 的缩写，中文译为软件定义网络。其核心并非某一种新的路由算法，而是将网络的控制逻辑从具体转发设备中抽离出来，通过软件统一管理底层设备，使网络行为可以被编程。本篇作为网络层系列的收束，将围绕数据平面、控制平面、SDN 控制器、流表和 OpenFlow 展开。
一、先区分数据平面与控制平面
一台路由器的网络层功能可以抽象为两个平面。
数据平面：对每个分组快速执行规则
数据平面也称转发平面。路由器收到分组后，读取相关首部字段，查询转发表，决定从哪个接口发出。这一过程需要处理大量分组，通常由专用硬件高速完成。
text
收到分组 -> 查找转发表 -> 执行动作 -> 从出接口发送数据平面关注的是局部、单个设备上的转发：对于眼前这个分组，当下应该如何处理？
控制平面：计算并维护转发规则
控制平面负责获取拓扑和可达性信息、运行路由协议和算法、生成路由表与转发表。它回答的是更全局的问题：网络中有哪些路径？某条链路故障后应如何调整？哪些目的前缀应走哪个下一跳？
控制平面的变化频率比逐分组转发低，但逻辑更复杂，通常依赖软件完成。
二、传统网络中两个平面如何结合？
在传统网络中，每台路由器同时拥有控制平面与数据平面：
- 控制平面与邻居交换 OSPF、BGP 等路由信息，自行计算路由；
- 数据平面使用本机生成的转发表高速转发分组。
这种分布式结构具有成熟、自治等优点：即使没有一台中央设备掌握全部网络，路由器也能通过协议协作。但在大规模数据中心或专用广域网中，如果要统一修改路径、部署安全规则或进行负载均衡，管理员可能需要面对大量设备及不同厂商的配置方式，策略一致性和自动化会变得困难。
SDN 要改变的正是"控制逻辑必须随设备分散部署"这一点。

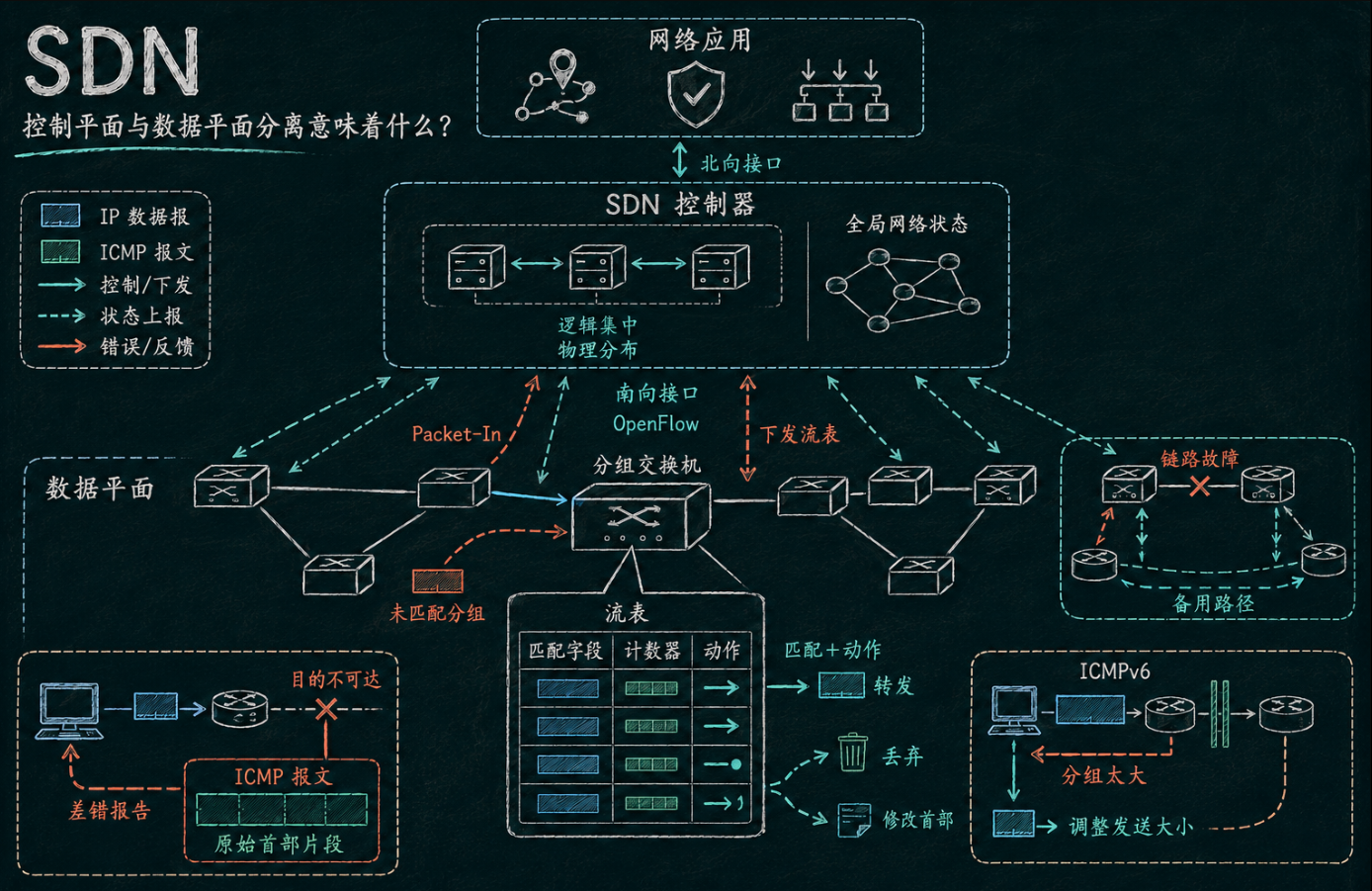

三、SDN 怎样分离控制与转发？
在典型 SDN 架构中，底层设备保留高速数据平面，按已经安装的规则处理分组；控制逻辑则主要放到设备之外的 SDN 控制器中。
text
网络应用
↓ 北向接口
SDN 控制器
↓ 南向接口
数据平面交换机控制器掌握设备、链路、主机和流量状态，并根据网络应用提交的策略计算规则，再把规则下发到相应交换机。交换机专注于查流表和执行动作，不需要各自包含所有高层控制逻辑。
这里的"分离"主要是职责和软件架构上的分离，并不表示控制平面和数据平面永远位于遥远的机器，也不表示底层设备完全没有本地控制功能。具体产品可以保留必要的本地管理、故障保护和协议能力。
四、逻辑集中为什么不等于单点控制？
SDN 控制器常被描述为"逻辑集中"：网络应用看到的是一个统一的控制入口和全局网络视图，管理员可以在一个抽象层面表达策略。
但逻辑集中不意味着整个网络只能依赖一台物理服务器。实际控制器通常由多个节点组成集群：它们分担设备连接和计算负载、同步关键状态，并在节点故障时提供冗余。因此更准确的说法是：
text
对上层应用：表现为统一的逻辑控制器
在物理部署上：可以由多个分布式控制器节点组成如果控制器集群失联，已经安装在交换机中的流表规则通常仍能继续执行一段时间；但新流量、拓扑变化和规则更新可能受影响。控制器的可用性、状态一致性和安全性因此是 SDN 设计中的核心问题。
五、从"目的地址转发"到"匹配＋动作"
传统 IP 转发主要根据目的 IP 前缀进行最长前缀匹配，然后执行"从指定接口转发"的动作。SDN 中常使用更一般的泛化转发模型：
text
匹配多个首部字段 -> 执行一个或多个动作匹配条件可以涉及入端口、MAC 地址、VLAN 标签、源和目的 IP、协议类型、TCP/UDP 端口等。动作也不只是普通转发，还可以包括：
- 从一个或多个端口转发；
- 丢弃分组，实现访问控制；
- 修改部分首部字段；
- 把分组交给控制器进一步处理；
- 跳转到下一张流表继续匹配。
这让同一类底层转发设备可以承担路由、交换、负载均衡和部分安全过滤等不同任务。设备实际支持哪些字段与动作，取决于硬件能力和所使用的协议版本，不能把"可编程"理解为可以对任意内容执行无限制的软件逻辑。
六、流表中有什么？
SDN 数据平面常用流表描述转发规则。一个"流"可理解为具有某些共同首部特征的一组分组。每个流表项通常包含三类信息：
| 组成部分 | 作用 |
|---|---|
| 匹配字段 | 定义哪些分组命中这条规则 |
| 计数器 | 记录命中的分组数、字节数或规则持续时间等状态 |
| 动作 | 规定命中后转发、丢弃、修改或交给控制器等处理 |
若一个分组能匹配多条规则，设备通常根据优先级选择合适条目。若没有匹配规则，设备可以按预设默认动作丢弃，也可以把分组或其首部信息送给控制器，由控制器决定是否安装新规则。
一个简单例子
假设网络希望实现这样的策略：会议流量走低时延链路，普通下载走另一条链路，可疑来源直接丢弃。控制应用先表达业务需求，控制器结合拓扑决定哪些交换机需要哪些规则，再安装对应流表项：
text
匹配会议流量 -> 转发到低时延链路
匹配普通下载 -> 转发到普通链路
匹配可疑来源 -> 丢弃计数器还能帮助控制器判断规则是否生效、某类流量是否异常增长，为监控和后续自动调整提供依据。
七、OpenFlow 在 SDN 中扮演什么角色？
OpenFlow 是一种常见的南向协议和转发抽象。控制器可以通过它查询交换机能力和状态、添加或删除流表项、接收端口变化，并处理交换机上送的未匹配分组。
一个典型的响应式过程是：
- 交换机收到一个无法匹配流表的新分组；
- 交换机向控制器发送 Packet-In 消息；
- 控制器根据网络应用策略和全局状态作出决定；
- 控制器向相关交换机下发流表规则；
- 后续同类分组直接在数据平面高速匹配，不必逐个询问控制器。
不过，SDN 不等于 OpenFlow。SDN 是控制与转发解耦、网络可编程的体系结构思想；OpenFlow 是实现控制器与设备通信的一种方式。实际系统还可能使用其他协议、设备 API 或厂商接口，也可以提前主动下发规则，而不必等第一个分组到达后再处理。
八、北向接口与南向接口怎样理解？
SDN 控制器处在网络应用和底层设备之间：
- 北向接口面向网络应用，应用通过 API 获取拓扑和统计信息，并提交路由、安全、负载均衡等策略；
- 南向接口面向底层交换机或路由器，控制器通过 OpenFlow 等协议收集状态、安装和更新规则。
例如，防火墙应用不需要逐台登录交换机。它向控制器表达"阻止某类流量"的需求；控制器判断规则应该下发到哪些设备，再翻译成底层可执行的流表项。设备执行规则并上报计数器，应用再通过控制器查看效果。
这种分层使网络应用、控制逻辑与硬件转发可以相对独立演进，但也要求接口定义清晰、权限控制严格。一个拥有高权限的错误应用可能向全网下发错误规则，因此北向应用的认证、隔离和审计同样重要。
九、链路故障时，SDN 如何响应？
假设数据中心中一条链路中断：
- 交换机检测到端口状态变化，并通过南向接口报告控制器；
- 控制器更新全局拓扑状态；
- 路由或流量工程应用根据新拓扑计算替代路径；
- 控制器生成新的流表规则；
- 相关交换机安装规则，后续流量转向备用路径。
与传统 OSPF 的"路由器洪泛 LSA、各自重算"相比，SDN 把全局状态维护与决策主要集中到控制器和网络应用中。两种方式并非只能二选一：实际网络可以同时使用传统分布式协议、SDN 集中控制和本地快速保护，以满足不同故障恢复要求。
十、SDN 带来了什么，也付出了什么？
| 方面 | 价值 | 需要面对的问题 |
|---|---|---|
| 集中管理 | 用统一视图配置大量设备，减少逐台操作 | 控制器平台本身复杂且必须高可用 |
| 网络可编程 | 通过应用快速部署路由、安全和流量工程策略 | 错误程序可能把错误策略放大到全网 |
| 全局视角 | 可结合全网拓扑和统计信息优化路径 | 状态采集、同步和一致性存在成本 |
| 设备抽象 | 减少上层应用对具体硬件差异的依赖 | 不同设备能力仍有边界，抽象不可能完全消除差异 |
| 泛化转发 | 支持多字段匹配和多种动作 | 流表容量、硬件性能与规则冲突需要管理 |
所以，SDN 并不是"有了中央控制器，网络问题就全部消失"。它把许多复杂性从单台设备配置转移到了控制器、接口、网络应用和分布式状态管理上，换取更强的统一控制与自动化能力。
十一、总结
SDN 把网络设备的高速分组处理与全局控制逻辑解耦。数据平面交换机依据流表执行"匹配＋动作"；逻辑集中的控制器维护网络状态、生成和下发规则；网络应用通过北向接口表达路由、安全或负载均衡需求，控制器再通过南向接口控制设备。OpenFlow 是常见实现手段之一，但不是 SDN 的全部。
至此，网络层系列完成了从 IP 编址、数据报、转发、路由协议、诊断到可编程控制的完整链路。接下来将进入传输层，从端口号、复用与分用开始，理解网络如何把送到一台主机的数据进一步交给正确的应用进程。
