【proteus仿真】基于 STM32 的久坐提醒与坐姿矫正器设计（仿真图+程序）

1 设计背景与意义

当代学生、办公人群长期伏案学习工作，极易出现弯腰、前倾、后仰等错误坐姿，长期不良坐姿容易引发颈椎、腰椎劳损，同时长时间久坐不活动，也会带来身体亚健康问题。市面上很多坐姿矫正产品功能单一，大多只做简单报警，缺少主动矫正机制。

针对以上痛点，本项目基于 STM32 单片机设计一套久坐提醒与坐姿矫正装置。装置可以实时检测落座压力、人体姿态，识别不良坐姿，执行矫正动作，计时实现久坐声光提醒，同时本地屏幕 + 串口双重数据输出，适合课程设计、毕设学习，在 Proteus 中可以完整仿真全部业务逻辑。

2 系统总体方案

本系统主控采用 STM32F103C8T6 单片机，整体分为采集模块、按键输入模块、执行驱动模块、显示输出模块四大部分。

1. 信号采集：压力电位器模拟座椅压力信号；MPU6050 模拟姿态传感器输出姿态数据；PCF8591 完成 AD 模数转换，将模拟量传给单片机。
2. 按键输入：4 路独立按键，实现前倾、后仰模拟触发、停止矫正、自动 / 手动模式切换。
3. 执行机构：L298N 电机驱动芯片控制模拟矫正电机，实现坐姿矫正动作；蜂鸣器 + LED 构成声光报警模块，实现久坐超时提醒。
4. 信息输出：OLED 显示屏实时打印压力数值、姿态数值；Virtual Terminal 虚拟串口终端输出系统日志，方便调试查看运行状态。

系统工作逻辑：检测到座椅有压力，判定用户已经落座；开启计时，同时持续采集姿态数据。手动模式下由按键模拟不良坐姿；自动模式下传感器识别前倾、后仰错误姿态，启动电机进行坐姿矫正；当连续落座时间达到阈值，蜂鸣器与 LED 触发久坐提醒。

3 硬件电路分析（Proteus 仿真）

3.1 STM32 最小系统

包含单片机主控芯片、复位电路、晶振振荡电路，提供系统运行基础时钟与复位功能，为整个系统提供运算控制核心。

3.2 AD 采集电路（PCF8591）

PCF8591 为 I2C 接口模数转换芯片，两路模拟输入分别接入压力检测电位器、MPU6050 姿态模拟输出，将模拟电压转换数字量交给单片机读取，得到压力值、姿态值。

3.3 姿态与压力检测单元

电位器 RV1 模拟座椅压力传感器，RV2 模拟 MPU6050 姿态传感器输出信号；调节电位器即可改变压力、姿态检测数值，仿真还原真实传感器采样效果。

3.4 按键模块

四路独立按键：前倾、后仰、停止、自动/手动。手动模式下，按下前倾 / 后仰按键，模拟用户出现错误坐姿；停止按键可以终止矫正动作；自动手动按键切换系统工作模式。

3.5 电机驱动矫正电路

使用 L298N 电机驱动芯片，控制两路直流电机作为模拟矫正器。当识别到坐姿异常，单片机输出电平，经过 L298N 驱动电机转动，模拟坐姿矫正动作；D11、D12 二极管做续流保护。

3.6 声光报警久坐提醒电路

三极管驱动蜂鸣器 BUZ1 搭配红色 LED，久坐计时到达设定阈值，LED 点亮，蜂鸣器鸣叫，完成久坐提醒。

3.7 显示与串口输出

OLED 屏幕本地实时显示压力：XX、姿态：XX；串口虚拟终端 Virtual Terminal 输出完整运行日志，打印检测数值、工作模式、矫正启停状态，方便调试观察系统状态。

4 软件设计流程

1. 系统初始化：STM32 外设初始化，I2C、OLED、串口、定时器、按键、L298N 驱动初始化。
2. 循环读取 PCF8591AD 采样，获取压力值、姿态值。
3. 判断压力阈值：压力大于阈值，判定用户落座，启动久坐计时；压力过小判定无人，计时清零。
4. 按键扫描：检测按键，切换手动 / 自动模式，模拟坐姿异常信号，停止矫正。
5. 坐姿判断：自动模式读取姿态数据，识别前倾、后仰；手动模式依靠按键触发错误坐姿信号。
6. 异常坐姿：调用 L298N 启动电机，执行坐姿矫正；姿态恢复正常，停止电机。
7. 久坐判断：落座计时达到设定时间，触发蜂鸣器 LED 声光提醒。
8. 更新 OLED 屏幕数据，串口打印系统状态日志，循环回到采样步骤。

5 仿真功能演示

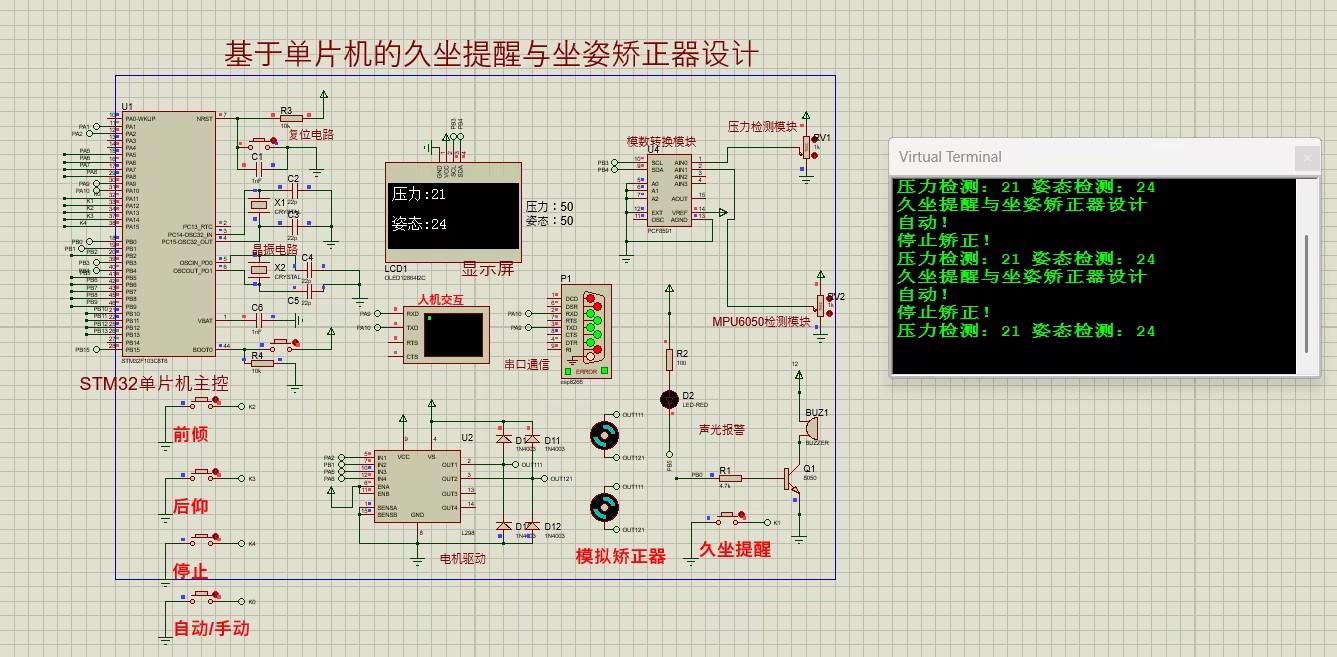

在 Proteus 仿真运行后效果如截图所示：

1. OLED 屏幕实时刷新压力与姿态检测数值；
2. Virtual Terminal 串口终端打印：压力检测数值、姿态检测数值、系统工作模式、矫正启停状态；
3. 调节电位器可以修改压力、姿态检测值；
4. 手动模式：按下前倾 / 后仰按键，系统识别坐姿异常，启动模拟矫正电机；按下停止，电机停止工作；
5. 自动模式：姿态采样超出正常范围，自动启动矫正；
6. 用户落座计时超时，LED 与蜂鸣器启动，完成久坐提醒。

仿真截图中串口输出示例：

压力检测: 21 姿态检测: 24
久坐提醒与坐姿矫正器设计
自动！
停止矫正！

6 实物拓展方案

仿真版本使用电位器模拟传感器，实际硬件可以替换为真实器件：

1. 压力采集：座椅薄膜压力传感器；
2. 姿态采集：真实 MPU6050 六轴姿态传感器；
3. 执行机构：小型减速电机或者振动提醒模块；
4. 供电：5V USB 供电。

7 总结

本项目完成了基于 STM32 单片机的久坐提醒坐姿矫正器 Proteus 仿真设计，实现压力检测、姿态采集、手动 / 自动双模式、电机坐姿矫正、久坐声光报警、OLED 显示、串口日志输出全套功能。整个设计逻辑清晰，硬件电路完整，代码逻辑可移植实物，适合单片机课程设计、电子毕设参考。

通过网盘分享的文件：仿真文件获取.zip

链接: https://pan.baidu.com/s/1V5zzxbpHc_fRqfGIzSdLfg?pwd=6666 提取码: 6666
