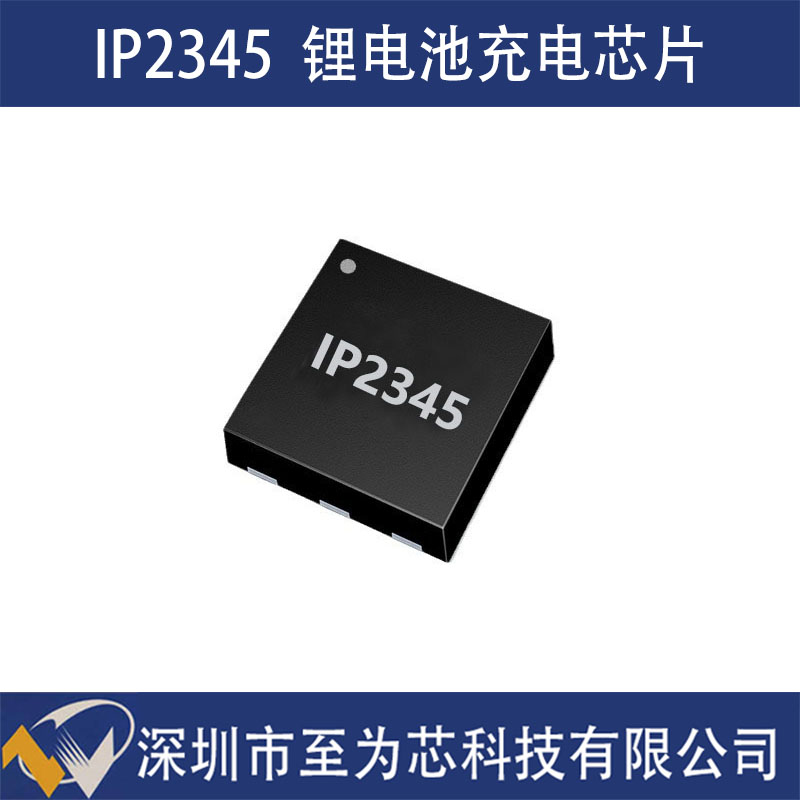

英集芯IP2345是一款应用于电动工具、吸尘器、智能音箱等充电方案的锂电池充电芯片。支持4到6节锂电池配置，充电功率达30W。兼容PD3.0等主流快充协议。宽输入电压范围5V-15V。搭配14bit ADC与I2C通信接口。可精准测量输入/输出的电压、电流参数。采用异步开关架构，外置MOS管，开关频率 300kHz，覆盖输入过压/欠压/过流、电池短路、外接NTC温度监控等多重防护机制。采用 QFN24 封装，体积小巧，便于集成到各类设备中。
一、异步升降压架构，适应多种电压条件

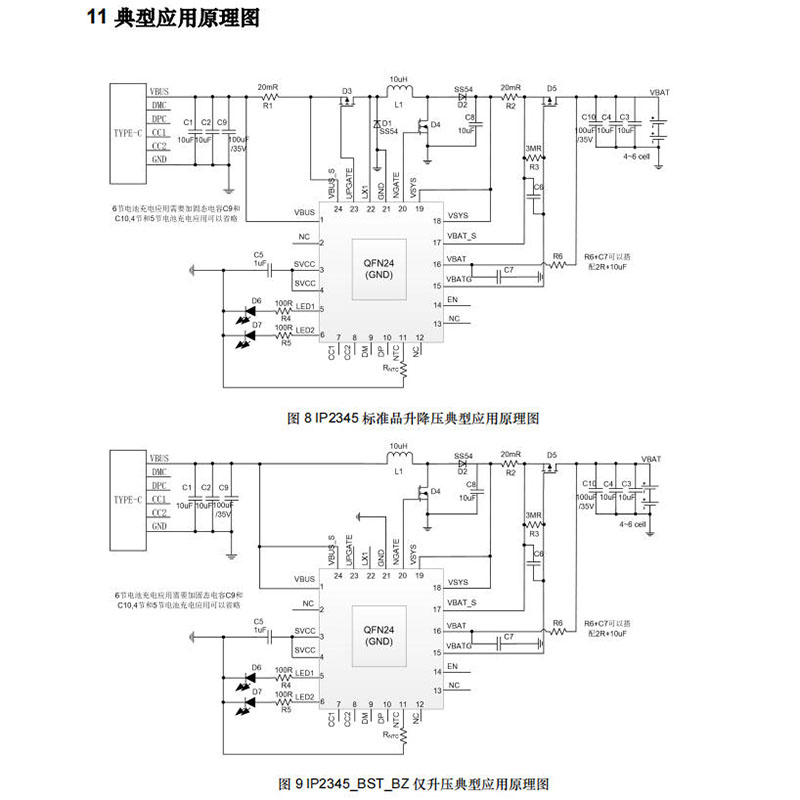

IP2345采用异步开关升降压架构，搭配外置功率MOS管，开关频率稳定在300KHz，无论输入电压高于、低于还是等于电池电压，都能实现平稳的充电调节。芯片支持5V-15V宽输入电压范围，可直接适配USB-PD充电器、车载充电机、普通电源适配器等多种供电来源，无需额外增加电压转换电路。在15V输入为6节25.2V电池充电的典型场景下，转换效率可达93.3%以上，在同类异步架构产品中表现较好。同时芯片支持低功耗模式，待机电流可控制在10μA以内，有利于降低设备闲置时的电量损耗，延长整机续航时长。
二、多协议兼容，减少专用充电器依赖
IP2345原生集成PD3.0、PPS快充协议，同时支持DP/DM协议识别，可自动识别市面上多种主流快充充电器，智能申请合适的充电档位。针对4-6串不同规格的锂电池，芯片可灵活匹配对应充满电压：4串电池对应16.8V、5串对应21V、6串对应25.2V，一台充电器可覆盖不同串数设备的充电需求，用户无需为多台设备配备多款专用充电头，使用便捷性得到提升。30W的充电功率，相比传统10W-15W的多串锂电充电方案，可将大容量电池的充电时长缩短约一半，设备使用效率有所提高。
三、智能监控+多层防护，兼顾可控性与安全性
IP2345内置14bit高精度ADC，可实时采集输入电压、输入电流、电池电压、电池电流等核心参数，通过I2C接口将数据传输至外部主控，方便设备实现充电状态远程监控、充电策略自定义调整，也能为电量显示提供数据支撑。同时芯片自带2LED电量指示灯，通过灯光组合即可直观展示充电中、充满、异常等状态，无需额外开发复杂的显示界面，降低终端产品的开发门槛。
安全层面IP2345构建了从输入端到电池端的多层级防护体系：输入侧集成过压、欠压、过流保护；电池侧支持电池短路保护，可通过外接NTC电阻实现电池温度实时监控，默认高温保护阈值45℃、低温保护阈值0℃，避免在高温或低温条件下充电损伤电芯；芯片自身内置过温保护，140℃自动关断、100℃自动恢复工作，同时输入引脚（含CC1/CC2）具备4kV ESD防护能力，整体耐压达到40V，可抵抗热插拔和适配器尖峰电压冲击，在工业级环境下仍可保持稳定运行。
四、小体积宽适配，覆盖多元终端场景

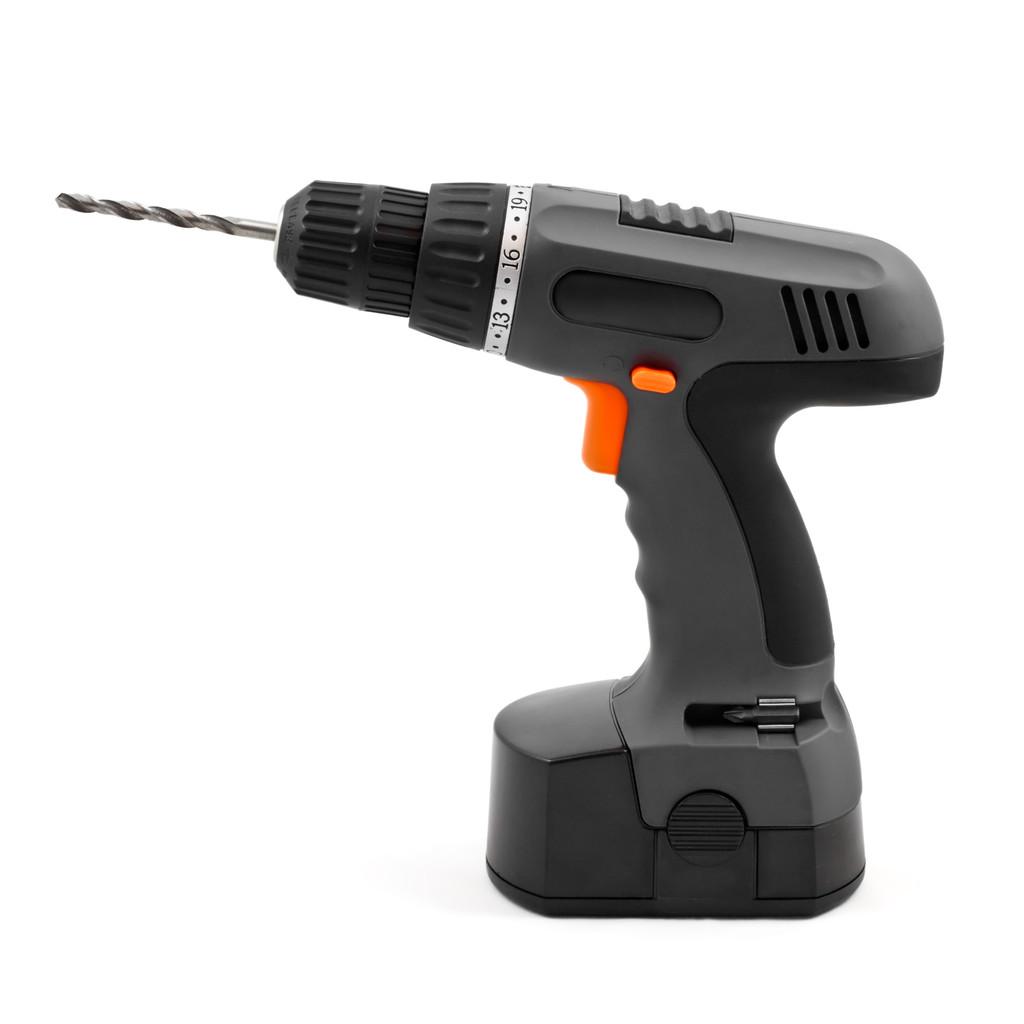

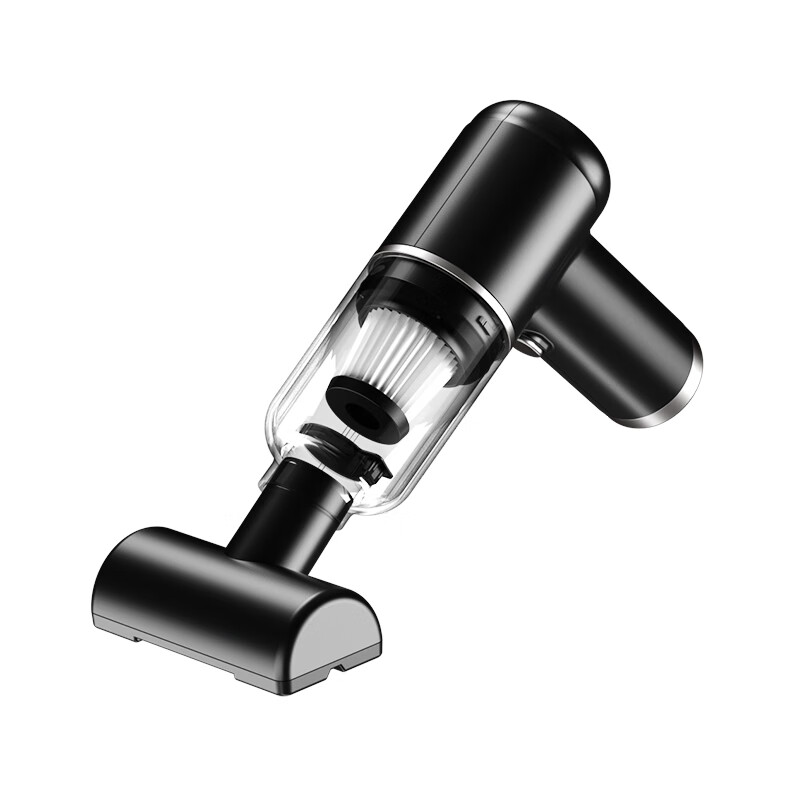

IP2345采用QFN24小型封装，外围元件精简，300KHz的开关频率也允许选用更小规格的电感和电容，有利于优化PCB布局空间，适合电动工具、吸尘器、扫地机器人等对体积有严格要求的紧凑型设备。目前这款芯片已在多个主流应用领域得到应用：在电钻、电锯、电动螺丝刀等电动工具场景，可实现快充补能，减少作业等待时间；在便携式储能电源、户外小功率储能设备中，通用PD快充的特性让用户在多种场合更容易找到适配的充电设备；同时也能满足智能音箱、工业设备电池组等产品的多串锂电充电需求，为不同领域的终端厂商提供了一款兼顾性能、成本与可靠性的充电管理方案。
作为英集芯多串锂电充电产品线的重要补充，IP2345凭借清晰的场景定位、成熟的功能配置和高集成度设计，为4-6串锂电设备提供了一种替代传统专用充电方案的实用选择，也进一步丰富了英集芯在中高串数电源管理领域的产品矩阵。
