工业数据若不能转化为洞见，则毫无价值。HMI上的数据可视化，其核心使命是降低认知负荷，揭示内在规律，支持快速决策。误用图表类型如同用错工具，不仅事倍功半，更可能误导判断。本文将深入解析三种最核心的工业图表及其应用法则。

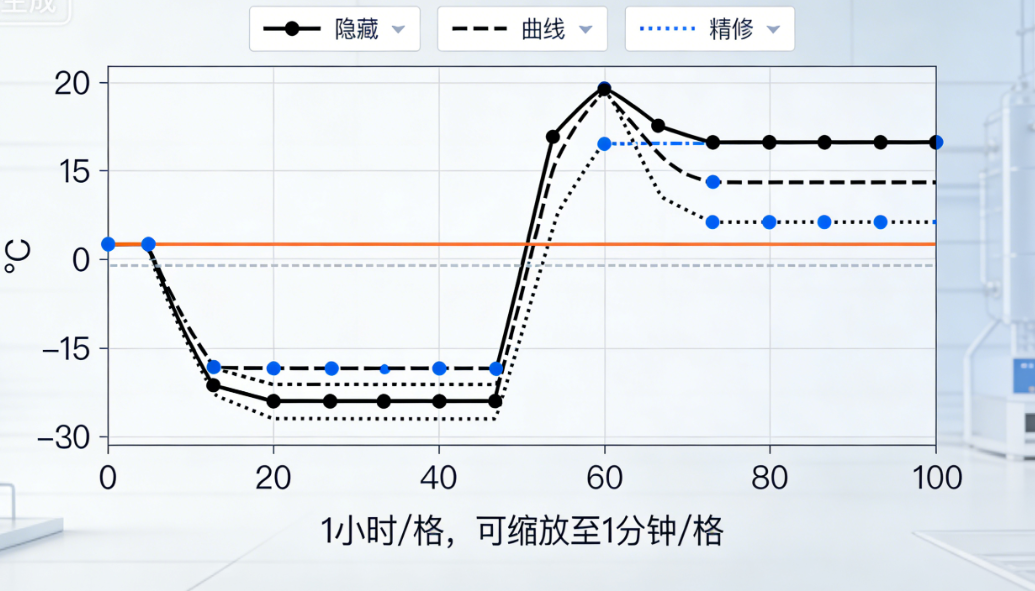

一、 趋势图：洞察时间维度上的故事
本质：揭示数据随时间或其他连续变量变化的趋势、周期性和异常点。
最佳实践：
轴的设计：
- X轴（时间）：刻度间隔需符合分析粒度。常规监控可用
1小时/格，故障排查时需能缩放到1分钟/格。务必清晰标注时区。 Y轴（数值）：从0开始或合理截断，但必须明确标注。标注单位（如°C,MPa）。
多曲线管理：同一图表内不超过4-5条曲线。用实线、虚线、点划线和颜色综合区分。必须提供图例，且图例最好可点击以隐藏/显示相应曲线。
交互与聚焦：
平移与缩放：必备功能，允许用户深入查看任何时间区间。
数据点悬停：鼠标悬停时显示该点的精确时间与数值。
参考线：可添加设定值线、上下限报警线作为静态参考
应用场景：批次温度曲线、日产量波动、设备振动值历史、能源消耗趋势。
二、 仪表盘：一目了然的实时状态与安全区间
本质：直观展示单个关键参数的实时值相对于其安全运行范围的位置。
最佳实践：
清晰分区：表盘必须用色块明确划分出：
绿色区：正常操作范围。
黄色区：预警/注意范围。
红色区：危险/禁止范围。
（可选）灰色区：设备停机或无意义范围
指针与数值：指针颜色应随所处区域变化。当前数值必须以大字体显示在仪表中央或下方。
动静结合：当参数进入黄区或红区时，指针可配合缓慢闪烁以增强警示，同时数值颜色应变红。
案例价值：某化工厂为关键反应釜压力设计扇形仪表盘，绿色区（0-1MPa）、黄色区（1-1.2MPa）、红色区（>1.2MPa）。操作员识别压力异常（进入黄区）的时间从平均10秒缩短至3秒以内，为手动干预争取了宝贵时间。

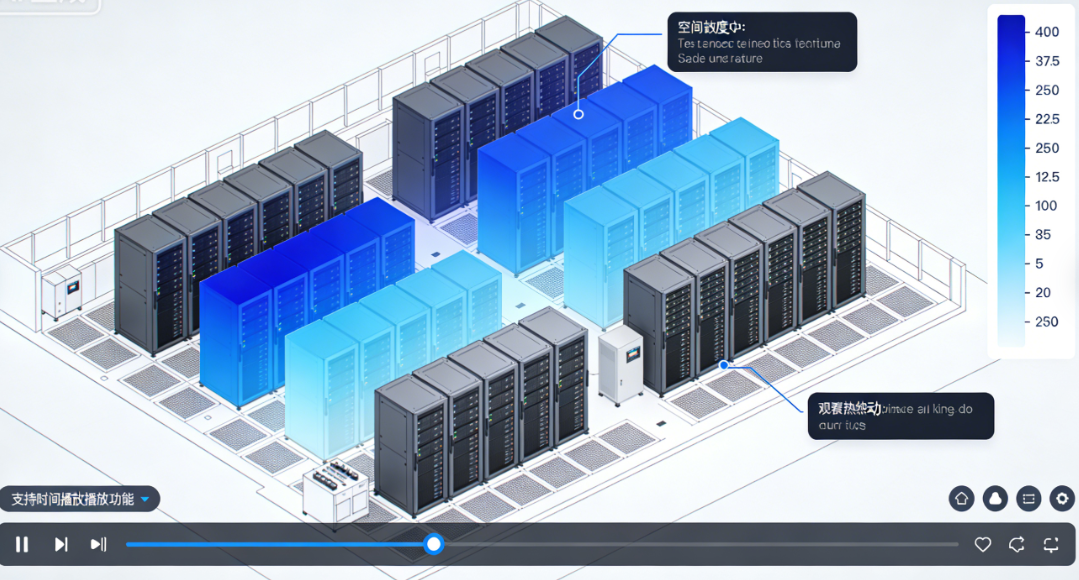

三、 热力图：宏观态势与空间分布感知
本质：在二维布局图（如车间平面图、设备拓扑图） 上，用颜色深浅表示第三维数据（如温度、压力、负荷率）的分布。
最佳实践：
底图关联：热力必须叠加在具有实际意义的布局图上，否则只是一堆色块。
颜色梯度：采用单色渐变（如深蓝->浅蓝表示低温到高温，或深红->浅黄表示高负荷到低负荷）。渐变需平滑，并配有图例说明颜色与数值的对应关系。
交互细节：点击色块应能显示该位置设备的详细参数；支持按时间播放，观察"热点"移动。
应用场景：数据中心机柜温度分布、车间能耗密度图、仓库仓储利用率可视化。

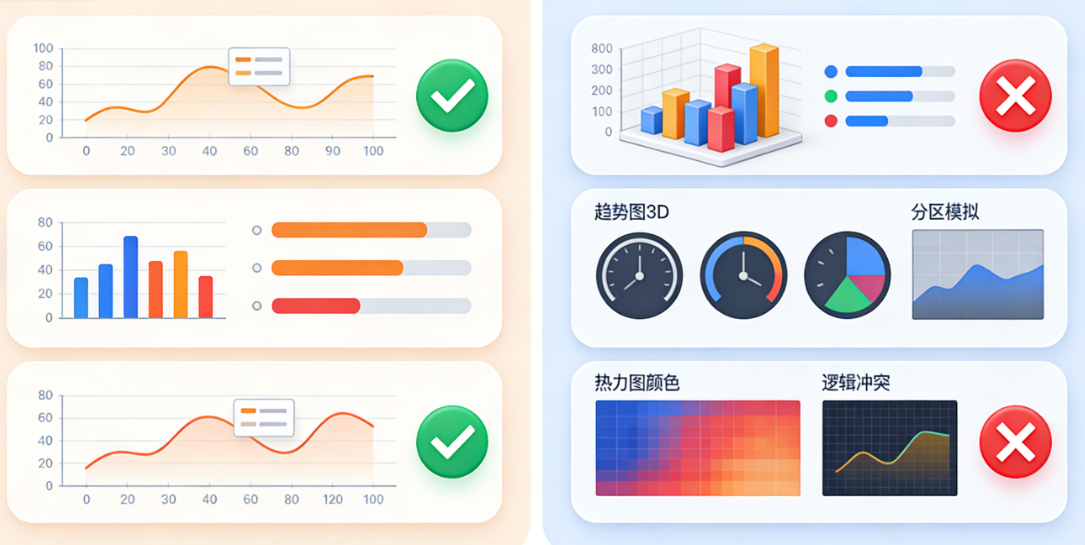

四、 黄金法则与常见陷阱
法则一：少即是多。一个界面内核心图表不超过3个。仪表盘展示最关键实时状态，趋势图提供深度分析，热力图呈现宏观分布。
法则二：零装饰原则。删除所有网格线（或使用极浅的灰色）、不必要的背景、3D效果。让数据本身成为焦点。
法则三：动画审慎。数据更新时可采用平滑过渡（持续约300-500ms），避免生硬跳跃。禁止使用与数据无关的装饰性动画。
常见陷阱：
在趋势图中使用立体3D柱状图，导致数值难以准确读取。
仪表盘分区颜色模糊，黄色区过小或不存在。
热力图颜色与数据逻辑不符（如用"冷色"表示"高负荷"造成认知冲突）。
总结：正确的数据可视化，是设计师充当了数据的"翻译官"，将冰冷的数据库记录转化为有叙事逻
辑的视觉语言。掌握趋势图、仪表盘、热力图的正确用法，意味着您能为操作员和管理者分别提供
显微镜、仪表板和卫星云图，让他们在各自的决策层级上，都能获得最清晰、最直接的信息支持。
