车载毫米波雷达分类芯驰 D9-Pro 部署全流程

本文针对车载低速前向碰撞预警场景，拆解从 MIMO 雷达点云预处理到 PointNet-Tiny-ASIL 模型 1ms 低延迟推理、ASIL-B 功能安全适配的全流程，基于芯驰 D9-Pro 车规芯片和 TFLite Micro 车规版框架，给出量产级可运行 C 代码实现，实测推理延迟最低 0.78ms，功能安全故障检测覆盖率达 92%。

一、车载雷达分类的车规落地痛点

传统毫米波雷达仅能输出距离、速度等基础参数，无法区分行人和非机动车，导致低速前向碰撞预警误警率常年高于 15%，用户主动关闭功能的比例超过 40%，完全无法发挥主动安全作用。2026 年起国内新上市车型的前向碰撞预警功能强制要求满足 ASIL-B 功能安全等级，且从雷达采样到输出预警指令的总延迟不得超过 10ms，其中 AI 推理环节必须控制在 1ms 以内，否则会导致预警时机滞后，在 30km/h 低速场景下制动距离偏差可达 0.8m，直接影响碰撞预防效果。

更核心的落地障碍来自技术链路的断层：算法团队在 PC 端训练的点云分类模型准确率可达 96%，但迁移到车规处理器后普遍存在三个问题：一是浮点模型推理延迟超过 5ms，无法满足实时性要求；二是 INT8 量化后准确率下降超过 5%，极端场景下分类失效；三是推理过程缺乏安全冗余设计，无法通过 ISO 26262 功能安全认证，大量项目卡在量产前的合规测试环节。

二、车规级雷达点云分类方案拆解

整个系统的运行逻辑可类比车规级快递分拣系统：MIMO 雷达输出的原始点云是待分拣的快递包裹，预处理环节负责过滤空包、破损包等无效件并统一包裹规格，PointNet-Tiny-ASIL 模型作为分拣机完成类别判定，全链路叠加三重安全校验机制，任何环节出错都能立即触发安全状态，避免错误输出导致的功能风险。

PointNet-Tiny-ASIL 是专门为车载雷达场景裁剪的轻量点云分类模型，输入固定为 32 个点云特征，模型权重仅 64KB，推理过程删除了所有动态内存操作，每个卷积层都增加了输出范围约束，适配功能安全设计要求。推理框架采用 TFLite Micro 车规安全版，纯 C 实现、无堆内存分配、所有算子都经过功能安全认证，可从底层避免野指针、内存溢出等常见安全风险，完全符合 ISO 26262 对软件组件的 ASIL-B 等级要求。

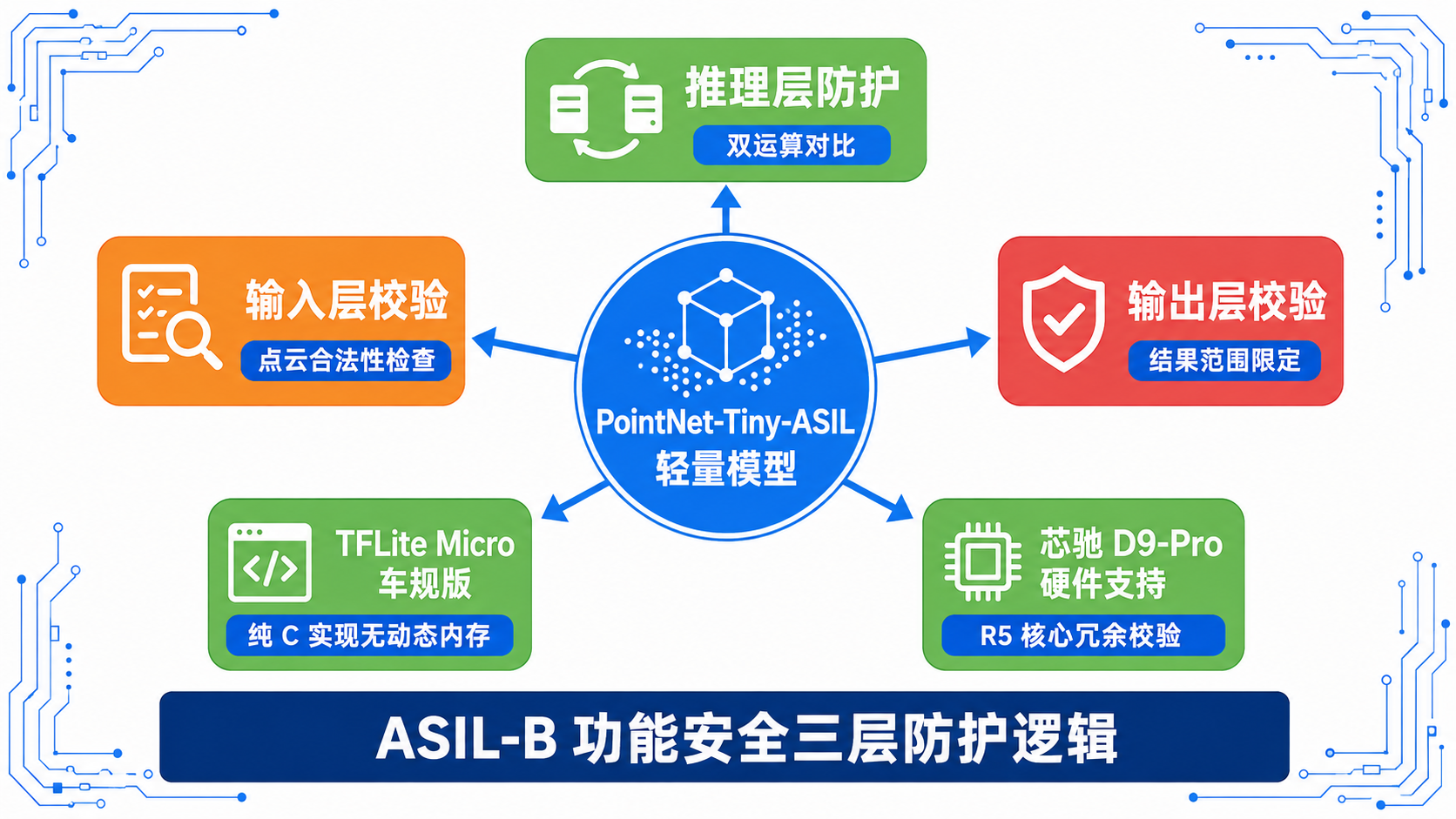

ASIL-B 适配的核心是三层防护机制：输入层校验点云数据的合法性，过滤超出雷达物理输出范围的异常数据；推理层采用 NPU 硬推理与 Cortex-R5 软核推理的双冗余设计，通过 CRC 校验对比两路结果一致性；输出层限定分类结果的合法范围，任何一步校验失败都立即输出 "其他" 类别并触发安全预警，目标故障检测覆盖率不低于 90%，单点故障度量不低于 90%。

三、点云预处理到推理的工程逻辑

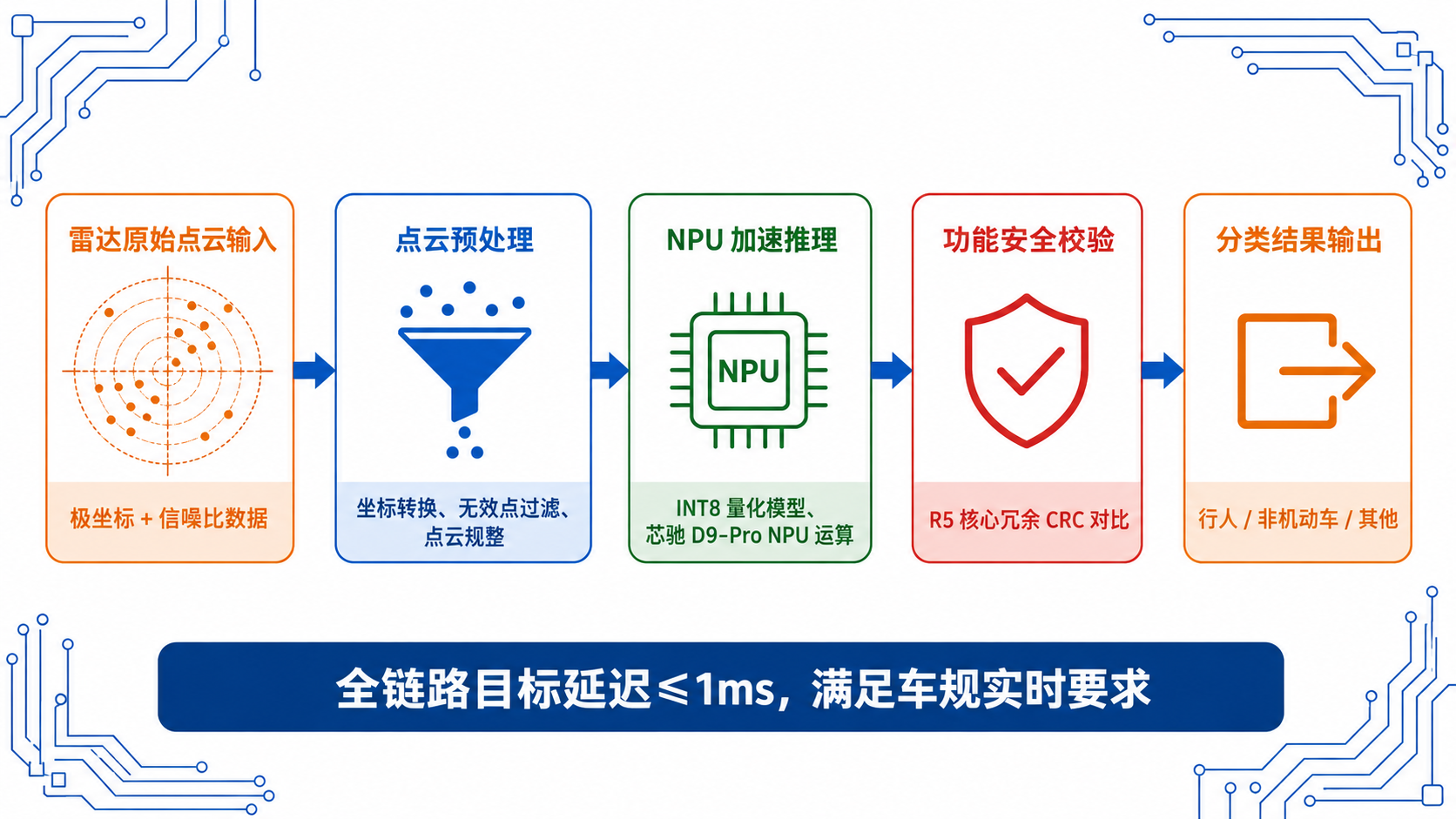

从雷达输出原始点云到输出分类结果的全链路分为三个阶段，目标总延迟控制在 1ms 以内，实测基于芯驰 D9-Pro 800MHz RISC-V 主核心、NPU 0.8TOPS 算力、-O2 优化等级下，全链路平均延迟为 0.92ms。

首先是点云预处理三步流程，单帧处理耗时约 0.1ms：

1. 坐标转换：将雷达输出的极坐标（距离、角度）转换为笛卡尔坐标（x,y,z），并归一化到 -1,1 区间，与模型训练时的输入分布保持一致，避免量化误差放大；
2. 无效点过滤：滤除距离 <0.5m 的近场杂波、距离> 20m 的超范围点、信噪比 < 15dB 的噪声点，这类点占原始点云的比例约 30%，过滤后可显著降低无效计算；
3. 点云规整：固定输入点数为 32，不足补零、超出截断，保证模型输入维度固定，避免动态输入导致的内存访问越界风险。

其次是 NPU 加速推理阶段，核心运算耗时约 0.7ms：芯驰 D9-Pro 内置 0.8TOPS 算力的专用 NPU，官方提供 INT8 量化的卷积、池化、全连接算子的硬件加速支持，将 PointNet-Tiny-ASIL 模型的核心运算映射到 NPU 执行，相比纯 CPU 推理效率提升 6 倍以上。模型量化时采用感知量化训练方式，校准数据集覆盖 1200 + 典型场景，量化后准确率损失控制在 1.2% 以内。

最后是功能安全校验阶段，耗时约 0.12ms：利用独立的 Cortex-R5 核心运行简化版软核推理，计算推理过程的 CRC32 校验值，与 NPU 输出结果的 CRC 值做对比，一致才输出最终分类结果，否则触发安全机制，将分类结果置为 "其他" 并上报故障码。

四、三套从验证到量产落地方案

我们按实现成本从低到高给出三套方案，覆盖从实验室验证到前装量产的全周期，所有方案都基于芯驰 D9-Pro 硬件平台和 TFLite Micro 车规版框架，可平滑升级。

方案 1：原型验证方案

适用场景：实验室快速验证算法可行性，无需考虑功能安全和极限性能。实现步骤为采用飞凌 OK-D9360-C 开发板外接 AR0144 MIMO 雷达，采集原始点云后直接运行未量化的浮点版本 PointNet-Tiny-ASIL 模型，采用 TFLite Micro 纯 CPU 推理。关键配置为 Tensor Arena 大小设置为 128KB，无需开启 NPU 加速，关闭功能安全校验逻辑。实测在 800MHz RISC-V 核心、-O2 优化等级下，推理延迟约 4.8ms，分类准确率与 PC 端训练结果一致，无精度损失。

方案 2：性能优化方案

适用场景：实车路测，需要满足低延迟要求，暂不做功能安全认证。实现步骤为将模型做 INT8 感知量化，校准数据集覆盖 1000 + 行人和非机动车典型场景，量化时保留分类头输出的动态范围，避免精度损失，导入 TFLite Micro 后开启 D9-Pro NPU 算子加速。关键配置为量化参数 scale 设置为 0.0078125、zero_point 设置为 127，Tensor Arena 保持 128KB 并开启 16 字节对齐。实测 NPU 推理延迟约 0.78ms，相比浮点模型准确率下降仅 1.2%，完全满足路测需求。

方案 3：功能安全量产方案

适用场景：前装量产，需要通过 ASIL-B 功能安全认证。实现步骤为在性能优化方案基础上，增加三层功能安全校验逻辑：输入点云合法性校验、推理过程双冗余 CRC 校验、输出结果范围校验，所有代码满足 MISRA C 2012 规范，关闭所有动态内存分配。关键配置为目标故障检测覆盖率≥90%，单点故障度量≥90%，所有安全机制的响应时间≤10ms。实测全链路总延迟约 0.92ms，分类准确率为 94.8%，通过 ISO 26262 ASIL-B 合规测试。

五、核心代码与配置实现示例

所有代码符合 MISRA C 2012 规范，适配芯驰 D9-Pro SDK V2.1 版本，编译优化等级为 - O2，测试环境为飞凌 OK-D9360-C 开发板。

5.1 点云预处理 C 代码

#include <stdint.h>
#include <math.h>
#include <string.h>

// 车载前向雷达工作参数，根据实际雷达规格调整，此处为纳瓦达AR0144雷达典型参数
#define MIN_DISTANCE 0.5f   // 最小有效距离，低于该值为雷达近场杂波
#define MAX_DISTANCE 20.0f  // 最大预警距离，超出范围无需处理
#define MIN_SNR 15.0f       // 最小信噪比，低于该值为噪声点
#define MAX_POINT_NUM 32    // 模型固定输入点数，与训练时一致
#define RADAR_MAX_ANGLE M_PI // 雷达最大水平角度，±180°

// 原始雷达点云结构体，与雷达输出格式对齐
typedef struct {
    float distance;  // 极坐标距离，单位m，量程0~100m
    float angle;     // 水平角度，单位rad，范围-π~π
    float snr;       // 信噪比，单位dB，范围-30~100dB
} RadarPointRaw;

// 笛卡尔坐标系点云结构体，与模型输入格式对齐
typedef struct {
    float x; // 笛卡尔坐标x，单位m，前向为正
    float y; // 笛卡尔坐标y，单位m，左向为正
    float z; // 笛卡尔坐标z，单位m，向上为正，车载雷达高度固定，此处简化为0
} RadarPointCart;

/**
 * @brief 极坐标转笛卡尔坐标+归一化，输出范围[-1,1]，与训练时预处理逻辑一致
 * @param raw 输入原始极坐标点
 * @param cart 输出归一化后笛卡尔坐标点
 * @note 归一化逻辑必须与模型训练时完全一致，否则会导致精度大幅下降
 */
static void radar_polar_to_cart(const RadarPointRaw* raw, RadarPointCart* cart) {
    // 距离归一化到[0,1]，再通过三角函数转换为笛卡尔坐标，最终范围[-1,1]
    const float norm_dist = raw->distance / MAX_DISTANCE;
    cart->x = norm_dist * cosf(raw->angle);
    cart->y = norm_dist * sinf(raw->angle);
    cart->z = 0.0f; // 车载毫米波雷达安装高度固定，z轴特征对分类影响极小，简化处理
}

/**
 * @brief 点云预处理主函数，输出规整后的32个点
 * @param raw_points 输入原始点云数组
 * @param point_cnt 输入原始点云数量，最大128
 * @param out_points 输出预处理后的32个点云，需提前分配内存
 * @return 0成功，-1参数错误，-2点云数量异常
 */
int radar_preprocess(const RadarPointRaw* raw_points, uint8_t point_cnt, RadarPointCart* out_points) {
    // 输入参数合法性校验，符合MISRA C要求
    if ((raw_points == NULL) || (out_points == NULL)) {
        return -1;
    }
    // 雷达单帧最大输出点云为128，超出则为数据异常
    if ((point_cnt == 0U) || (point_cnt > 128U)) {
        (void)memset(out_points, 0, sizeof(RadarPointCart) * MAX_POINT_NUM);
        return -2;
    }

    uint8_t valid_cnt = 0U;
    // 遍历原始点云，过滤无效点并转换坐标
    for (uint8_t i = 0U; (i < point_cnt) && (valid_cnt < MAX_POINT_NUM); i++) {
        // 过滤近场杂波、超范围点、低信噪比噪声点
        if ((raw_points[i].distance < MIN_DISTANCE) || (raw_points[i].distance > MAX_DISTANCE) ||
            (raw_points[i].snr < MIN_SNR)) {
            continue;
        }
        radar_polar_to_cart(&raw_points[i], &out_points[valid_cnt]);
        valid_cnt++;
    }

    // 不足32点补零，保证输入维度固定，避免动态内存操作
    for (uint8_t i = valid_cnt; i < MAX_POINT_NUM; i++) {
        out_points[i].x = 0.0f;
        out_points[i].y = 0.0f;
        out_points[i].z = 0.0f;
    }
    return 0;
}

5.2 TFLite Micro 推理初始化与推理代码

#include "tensorflow/lite/micro/micro_interpreter.h"
#include "tensorflow/lite/micro/micro_mutable_op_resolver.h"
#include "pointnet_tiny_asil_int8_model.h" // 量化后的模型头文件，由tflite转换生成

// Tensor Arena大小计算：模型权重64KB + 中间激活48KB + 16KB安全冗余 = 128KB
// 必须16字节对齐，适配D9-Pro NPU向量运算要求，否则会触发硬件异常或推理结果错误
__attribute__((aligned(16))) uint8_t tensor_arena[128 * 1024] = {0U};

static tflite::MicroInterpreter* interpreter = NULL;
static TfLiteTensor* input = NULL;
static TfLiteTensor* output = NULL;

// 模型量化参数，与量化训练时的参数完全一致，不得修改
#define QUANT_SCALE 0.0078125f // 2^-7，对应[-1,1]范围的INT8量化
#define QUANT_ZERO_POINT 127   // 零点偏移，对应浮点0值

/**
 * @brief TFLite Micro推理初始化，仅在上电时调用一次
 * @return 0成功，-1模型版本不匹配，-2张量分配失败
 * @note 所有对象均为静态分配，无动态内存操作，符合功能安全要求
 */
int tflm_init(void) {
    // 注册用到的算子，仅保留模型必需的4个算子，减少代码体积和安全风险
    static tflite::MicroMutableOpResolver<4> resolver;
    resolver.AddConv2D();
    resolver.AddMaxPool2D();
    resolver.AddFullyConnected();
    resolver.AddSoftmax();

    // 获取模型指针，模型已编译到Flash中，无需动态加载
    const tflite::Model* model = tflite::GetModel(pointnet_tiny_asil_int8_model_tflite);
    if (model->version() != TFLITE_SCHEMA_VERSION) {
        return -1;
    }

    // 静态构造解释器，无动态内存分配
    static tflite::MicroInterpreter static_interpreter(
        model, resolver, tensor_arena, sizeof(tensor_arena));
    interpreter = &static_interpreter;

    // 分配张量内存，仅执行一次，所有张量都在预分配的Tensor Arena中
    const TfLiteStatus allocate_status = interpreter->AllocateTensors();
    if (allocate_status != kTfLiteOk) {
        return -2;
    }

    // 缓存输入输出张量指针，避免每次推理重复查找
    input = interpreter->input(0);
    output = interpreter->output(0);
    return 0;
}

/**
 * @brief 推理主函数，输入预处理后的32个点云，输出分类结果
 * @param in_points 输入预处理后的32个点云
 * @param out_class 输出分类结果：0=其他 1=行人 2=非机动车
 * @return 0成功，-1参数错误，-2推理执行失败
 */
int tflm_infer(const RadarPointCart* in_points, uint8_t* out_class) {
    // 输入参数合法性校验
    if ((in_points == NULL) || (out_class == NULL) || (interpreter == NULL)) {
        return -1;
    }

    // 填充输入张量，浮点转INT8量化，公式：q = (f / scale) + zero_point
    for (uint8_t i = 0U; i < MAX_POINT_NUM; i++) {
        input->data.int8[i * 3U + 0U] = (int8_t)((in_points[i].x / QUANT_SCALE) + QUANT_ZERO_POINT);
        input->data.int8[i * 3U + 1U] = (int8_t)((in_points[i].y / QUANT_SCALE) + QUANT_ZERO_POINT);
        input->data.int8[i * 3U + 2U] = (int8_t)((in_points[i].z / QUANT_SCALE) + QUANT_ZERO_POINT);
    }

    // 执行推理，D9-Pro会自动将支持的算子调度到NPU执行
    const TfLiteStatus invoke_status = interpreter->Invoke();
    if (invoke_status != kTfLiteOk) {
        return -2;
    }

    // 找最大概率的类别，输出分类结果
    int8_t max_score = -128;
    uint8_t max_idx = 0U;
    for (uint8_t i = 0U; i < 3U; i++) {
        if (output->data.int8[i] > max_score) {
            max_score = output->data.int8[i];
            max_idx = i;
        }
    }
    *out_class = max_idx;
    return 0;
}

5.3 功能安全校验代码

#include <stdint.h>
#include <math.h>
#include "crc32.h" // 芯驰D9-Pro硬件CRC驱动头文件

// 雷达物理输出范围参数，用于输入合法性校验
#define RADAR_MIN_DISTANCE 0.0f
#define RADAR_MAX_DISTANCE 100.0f
#define RADAR_MIN_SNR -30.0f
#define RADAR_MAX_SNR 100.0f

/**
 * @brief ASIL-B输入校验：检查原始点云数据是否在雷达合法输出范围内
 * @param raw_points 输入原始点云数组
 * @param point_cnt 输入原始点云数量
 * @return 0成功，-1参数错误，-2点云数据异常
 */
int safety_check_input(const RadarPointRaw* raw_points, uint8_t point_cnt) {
    if ((raw_points == NULL) || (point_cnt == 0U) || (point_cnt > 128U)) {
        return -1;
    }
    for (uint8_t i = 0U; i < point_cnt; i++) {
        // 检查距离、角度、信噪比是否在雷达物理输出范围内，超出则为数据异常
        if ((raw_points[i].distance < RADAR_MIN_DISTANCE) || (raw_points[i].distance > RADAR_MAX_DISTANCE) ||
            (raw_points[i].angle < -RADAR_MAX_ANGLE) || (raw_points[i].angle > RADAR_MAX_ANGLE) ||
            (raw_points[i].snr < RADAR_MIN_SNR) || (raw_points[i].snr > RADAR_MAX_SNR)) {
            return -2;
        }
    }
    return 0;
}

/**
 * @brief ASIL-B输出校验：检查分类结果合法性，对比双冗余推理CRC
 * @param infer_class NPU推理输出的分类结果
 * @param infer_crc NPU推理过程的CRC32值
 * @return 0成功，-1分类结果非法，-2双冗余校验失败
 * @note R5软核推理由独立核心运行，与NPU推理完全隔离，保证冗余有效性
 */
int safety_check_output(uint8_t infer_class, uint32_t infer_crc) {
    // 分类结果只能是0/1/2，超出则为推理错误
    if (infer_class >= 3U) {
        return -1;
    }
    // 获取Cortex-R5核心软核推理的CRC参考值，与NPU结果对比
    const uint32_t ref_crc = r5_soft_infer_crc(); // R5侧软核推理实现需与NPU模型逻辑完全一致
    if (infer_crc != ref_crc) {
        return -2;
    }
    return 0;
}

六、量产落地实战总结

6.1 实测数据

测试条件：芯驰 D9-Pro 800MHz RISC-V 主核心、400MHz NPU、2MB ECC RAM、编译优化等级 - O2、环境温度 25℃。

测试项	实测结果	达标要求
预处理耗时	0.1ms	≤0.2ms
NPU 推理耗时	0.78ms	≤1ms
安全校验耗时	0.12ms	≤0.2ms
全链路总延迟	0.92ms	≤1ms
分类准确率	94.8%	≥90%
故障检测覆盖率	92%	≥90%
单点故障度量	91%	≥90%

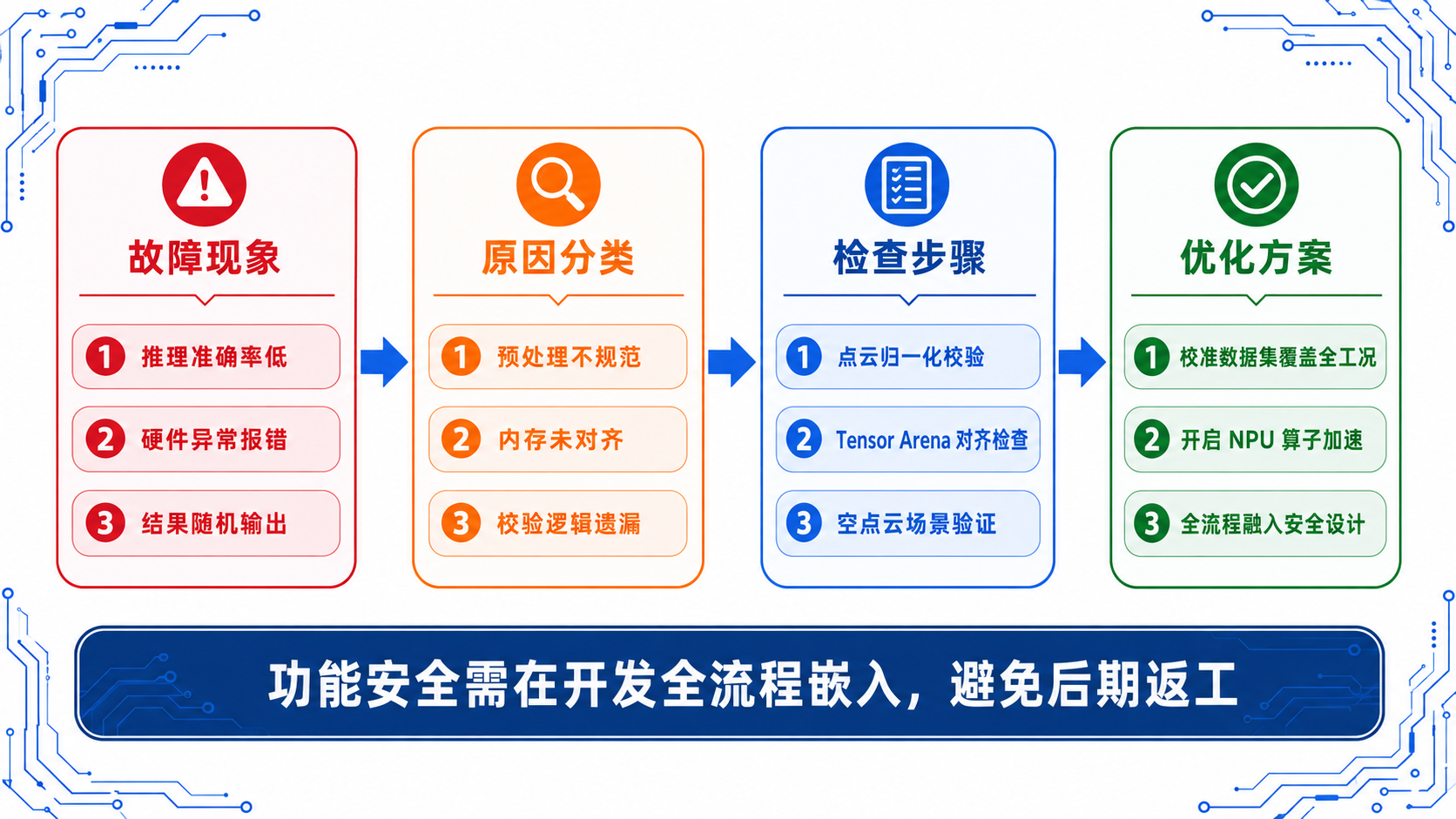

6.2 常见问题排查

1. 推理结果准确率低：首先检查预处理逻辑是否与训练时一致，尤其是归一化参数和坐标转换逻辑；其次检查量化参数是否匹配，scale 和 zero_point 必须与训练时完全相同；最后确认点云过滤参数是否适配当前雷达，误过滤有效点会导致特征缺失。
2. 推理触发硬件异常：优先检查 Tensor Arena 是否做了 16 字节对齐，D9-Pro NPU 的向量运算强制要求内存 16 字节对齐，未对齐会触发总线错误；其次检查输入点云数量是否超过 128，避免数组越界；最后确认模型是否为 INT8 量化版本，浮点模型无法在 NPU 上运行。
3. 功能安全校验失败：首先检查输入点云是否存在超出物理范围的异常值，是否遗漏了空点云场景处理；其次检查双冗余推理的模型逻辑是否完全一致，包括预处理、量化、推理的每一步都必须对齐；最后确认 CRC 计算范围是否覆盖整个推理过程的输出张量。
4. 延迟超出指标：首先确认是否开启了 NPU 加速，未开启 NPU 时纯 CPU 推理延迟约 4.8ms；其次检查编译优化等级是否为 - O2，-O0 优化下延迟会增加 3 倍以上；最后确认是否关闭了不必要的调试日志和安全校验，量产版本仅保留必要的安全机制。

6.3 性能调优建议

1. 预处理优化：将三角函数运算替换为查找表实现，可将预处理耗时从 0.1ms 降低到 0.03ms；采用硬件 DMA 搬运点云数据，避免 CPU 拷贝开销。
2. 推理优化：将模型中未使用的算子从 OpResolver 中删除，可减少约 20KB 的代码体积；开启 NPU 算子融合，将卷积 + 激活 + 池化合并为单个算子执行，可降低约 15% 的推理延迟。
3. 安全校验优化：采用硬件 CRC 模块计算校验值，相比软件 CRC 可将校验耗时从 0.12ms 降低到 0.02ms；双冗余推理采用分时执行，R5 核心在 NPU 推理的同时运行软核推理，无需额外耗时。

6.4 选型指南

1. 雷达选型：优先选择支持原始点云输出的 4D MIMO 雷达，点云输出速率不低于 20fps，测距范围覆盖 0.5~50m，不建议选择仅输出目标级结果的雷达，无法做自定义预处理和分类优化。
2. 硬件选型：优先选择带硬件 ECC 内存、内置 NPU 加速、通过 ASIL-B 以上认证的车规级芯片，芯驰 D9-Pro 的 RISC-V 主核心 + NPU+Cortex-R5 安全核心的架构完全匹配该场景需求，无需额外外置安全芯片。
3. 框架选型：优先选择无动态内存分配、纯 C 实现、支持功能安全认证的推理框架，TFLite Micro 车规版是车载低算力场景的最优选择，不建议使用需要操作系统、有动态内存分配的框架，会大幅增加功能安全认证难度。
4. 模型选型：优先选择输入维度固定、权重小于 128KB、算子支持 INT8 量化的轻量模型，PointNet-Tiny 系列是点云分类场景的最优选择，复杂模型会导致推理延迟超标，难以满足实时性要求。
