**本节定位：**本节承接7.2.6.5.1的信道测量概述和7.2.6.5.2的QCL/TCI，在一个更具体的PDSCH处理场景中回答：为什么NR同时需要CSI-RS和PDSCH DM-RS？两者分别在哪里产生、服务什么目的、与PDSCH的空间处理是什么关系？
**重要的教材化修正：**原讲解中将CSI-RS描述成"经过PDSCH的PMI矩阵之后再插入"的过程，这种说法容易把CSI-RS误解为PDSCH数据流的一部分。规范语义下，CSI-RS是独立的参考信号资源；它可以具有自己的配置、端口和空间传输关系。PDSCH DM-RS则直接服务于当前PDSCH的解调。以下内容保留原讲解的核心思路，同时把两条处理链明确分开。
**学习目标：**掌握CSI-RS与DM-RS的职责边界、时间尺度、资源关系、空间处理关系，并能够解释32端口MIMO场景下为什么不能简单用"端口数=层数=CSI-RS端口数"来理解。
1. 为什么PDSCH同时需要CSI-RS和DM-RS？
PDSCH的高速、动态传输依赖两个不同层面的知识：一方面，gNB需要知道当前下行信道适合采用怎样的MCS、多少空间层、什么样的预编码和波束；另一方面，UE在真正收到一笔PDSCH后，还必须对这一笔数据所经历的实际无线信道进行精细估计，才能完成相干解调。
这两个问题看起来都在"测信道"，但时间位置和目的完全不同。CSI-RS更多回答"信道现在/近期是什么状态，下一次传输应该怎样设计"；PDSCH DM-RS则回答"这一次已经发来的PDSCH究竟经过了怎样的有效信道，我应该如何把它解调回来"。

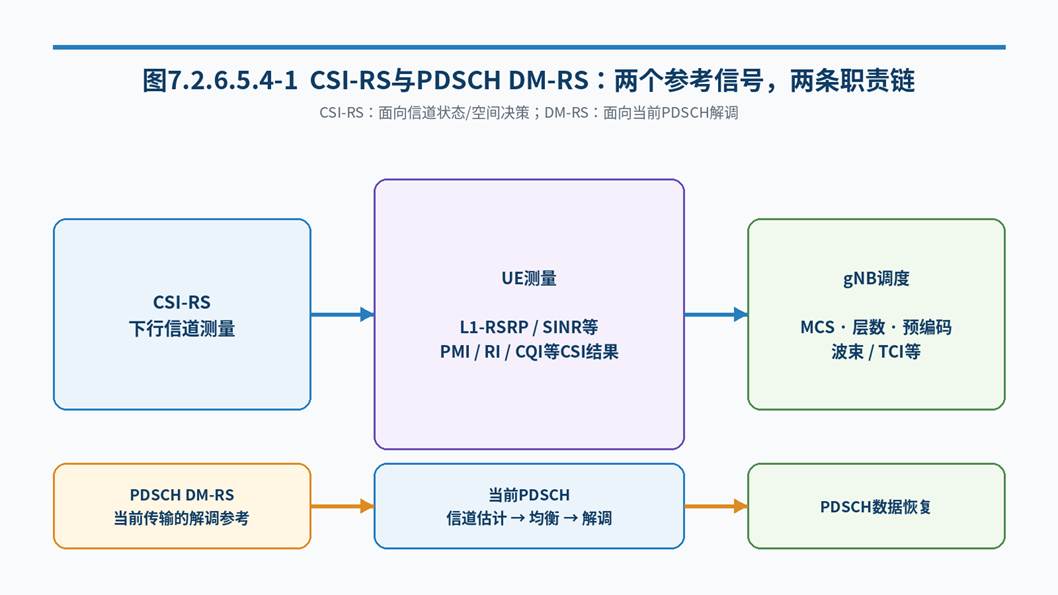

图7.2.6.5.4-1 CSI-RS与PDSCH DM-RS：两个参考信号，两条职责链
|-------------|---------------------------|-----------------------|
| 比较维度 | CSI-RS | PDSCH DM-RS |
| 核心目的 | 下行信道状态测量、CSI形成、空间/波束相关决策 | 当前PDSCH的信道估计、相干解调和均衡 |
| 时间角色 | 通常为后续传输提供依据 | 与当前PDSCH传输绑定 |
| 典型结果 | CQI、PMI、RI、L1-RSRP等配置相关结果 | H_eff估计、均衡系数、解调所需信道信息 |
| 是否属于PDSCH数据 | 不是PDSCH数据的一部分 | 与PDSCH传输直接关联的解调参考 |
| 资源配置 | 独立CSI-RS资源配置 | 由PDSCH DM-RS相关配置决定 |
2. 先从PDSCH的发送链看DM-RS
在前面的7.2.6.4系列中，我们已经看到PDSCH经历了TB形成、信道编码、调制、层映射、预编码、资源映射和OFDM处理。理解DM-RS与CSI-RS的关系，最有效的方法是把DM-RS放回这条链中。
教学上，可以把PDSCH DM-RS理解为与PDSCH的空间层/天线端口传输建立稳定关联的已知参考符号。UE知道参考序列及其资源位置，因此可以在收到PDSCH时，利用DM-RS估计当前传输的有效信道，包括复数幅度和相位响应，并据此完成均衡和相干解调。
图7.2.6.5.4-2 PDSCH发送链中DM-RS的位置，以及CSI-RS的独立路径
**注意术语：**这里的"DM-RS在预编码前插入"适合作为教学上的层域处理模型，但不要把它理解成规范中唯一的实现流水线。3GPP分别定义DM-RS的序列生成、资源映射以及PDSCH的预编码/传输过程；工程实现可以采用不同内部数据通路，但最终必须满足标准规定的端口、映射和接收关系。
3. DM-RS到底在测什么？
把DM-RS简单说成"相位基准"是不完整的。无线信道是复数信道，既会改变信号幅度，也会改变相位。对于OFDM-MIMO接收机，DM-RS的作用是让UE获得当前PDSCH资源附近的有效信道估计，并进一步通过时间、频率方向的处理/插值得到数据RE所需的信道估计。

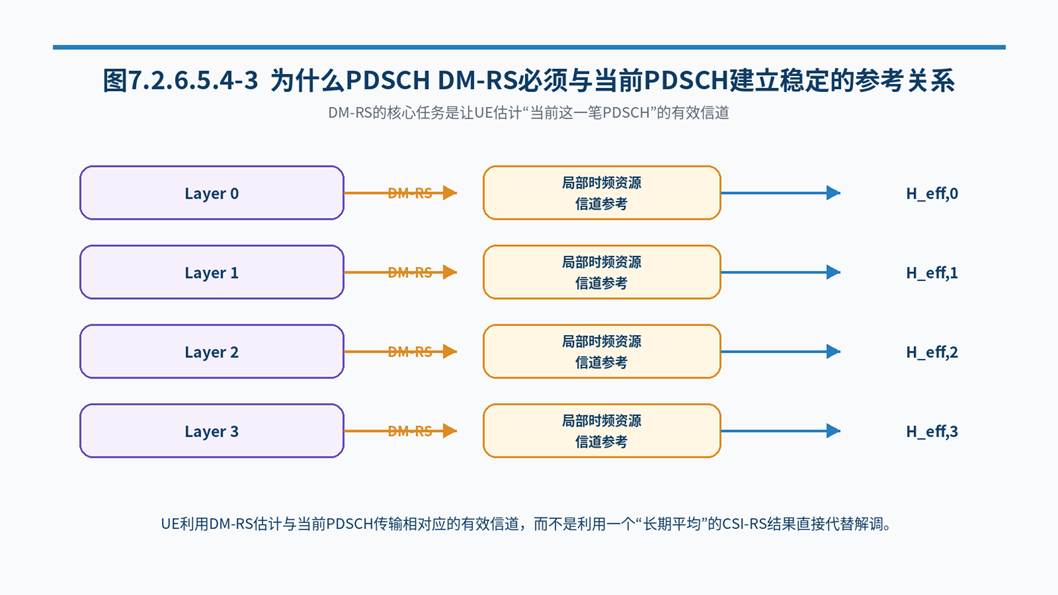

图7.2.6.5.4-3 为什么PDSCH DM-RS必须与当前PDSCH建立稳定的参考关系
因此，DM-RS的关键词不是"长期测量"，而是"当前有效信道"。尤其在高速移动、频率选择性衰落或多天线空间信道快速变化时，之前获得的CSI可能已经发生老化，而当前PDSCH DM-RS仍然随该次PDSCH提供接收机所需的直接参考。
4. CSI-RS在做什么？
CSI-RS的核心任务是让UE能够在规定的参考资源上观察下行信道，并按照CSI配置形成相应的测量和反馈结果。它可以服务于信道质量、空间信道、波束以及预编码相关的信息获取。
例如，在配置了码本CSI报告的场景下，UE可以根据CSI-RS测量结果形成PMI、RI、CQI等CSI反馈；在配置了L1-RSRP等测量的场景下，也可以形成相应的物理层测量结果。gNB再结合调度器自身的状态，决定后续PDSCH如何发送。

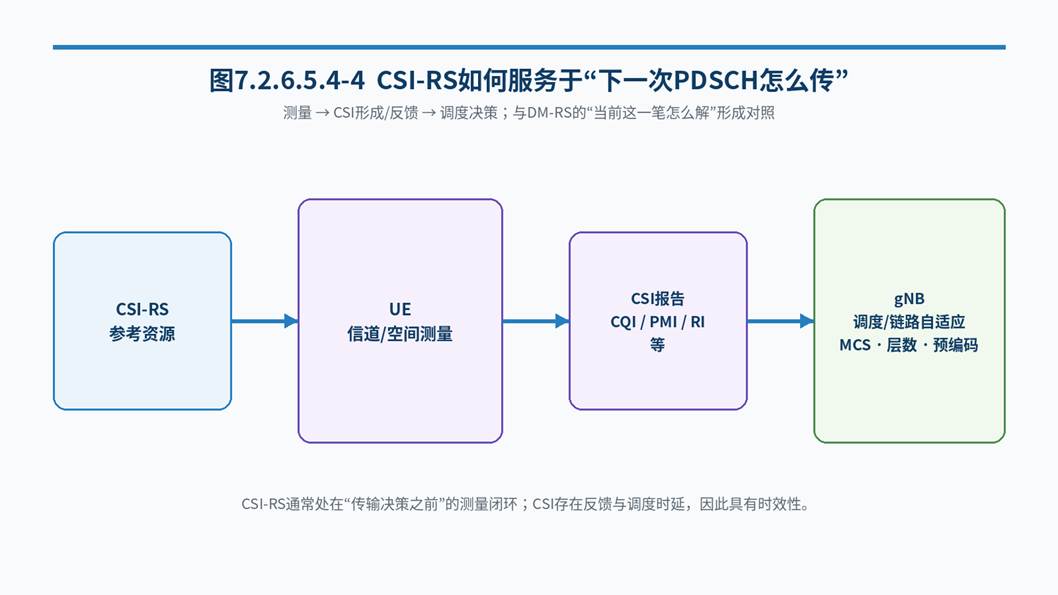

图7.2.6.5.4-4 CSI-RS如何服务于"下一次PDSCH怎么传"
**时间尺度：**CSI-RS测量与PDSCH之间通常存在测量、处理、反馈和调度的时间间隔。因此CSI不是"未来时刻信道的精确复制"，而是具有时效性的信道状态依据。
5. 从Y = H·X + N看两者的区别
把无线接收过程抽象为Y = H·X + N，可以更清楚地理解两种参考信号。参考信号X是UE已知的，因此接收到Y之后，可以反推出或估计H。

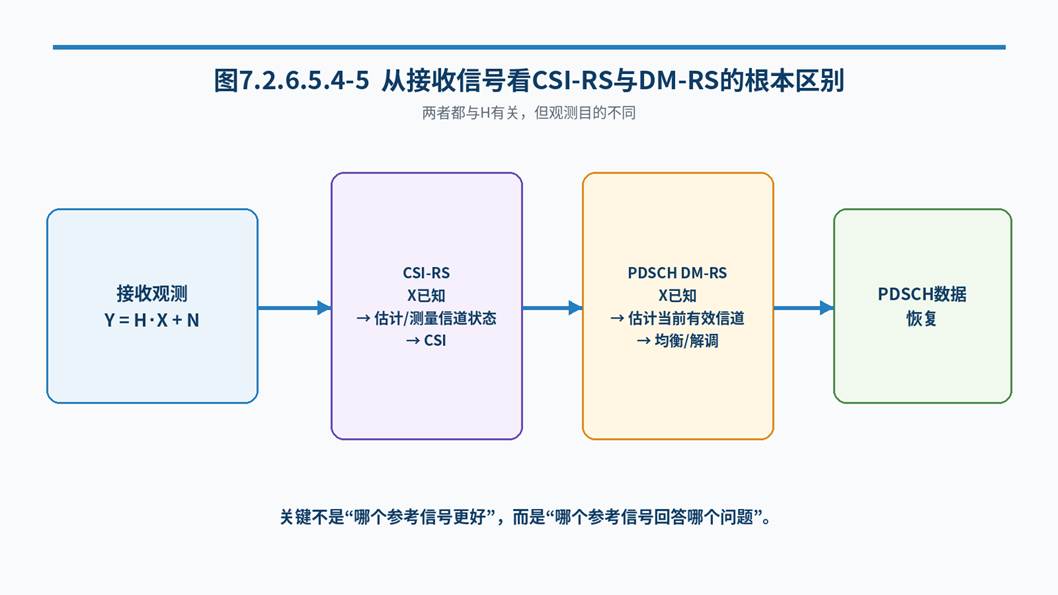

图7.2.6.5.4-5 从接收信号看CSI-RS与DM-RS的根本区别
对于CSI-RS，UE关注的是配置的CSI测量资源所体现的下行信道状态，并把结果进一步转化为CSI报告或物理层测量；对于PDSCH DM-RS，UE关注的是当前PDSCH所经历的有效信道，使数据符号能够正确恢复。
|--------|---------------------|------------------|
| 问题 | CSI-RS回答 | DM-RS回答 |
| 核心问题 | "这个下行信道适合怎样传？" | "这一笔PDSCH怎样正确解？" |
| 测量对象 | 配置的CSI参考资源及其空间/频域特征 | 当前PDSCH对应的有效信道 |
| 结果去向 | CSI计算、报告、波束/链路决策 | 均衡、软解调、后续译码 |
| 典型时间关系 | 先于相关PDSCH传输提供依据 | 随当前PDSCH提供参考 |
6. 两者在资源栅格中是什么关系？
CSI-RS和DM-RS都属于物理层参考信号，但它们不是同一个信号，也不是简单叠加在同一个RE上。它们各自具有规定的时频资源映射规则；具体哪些RE用于DM-RS、哪些RE用于CSI-RS，需要结合相应的RRC配置、PDSCH配置和物理层规则确定。

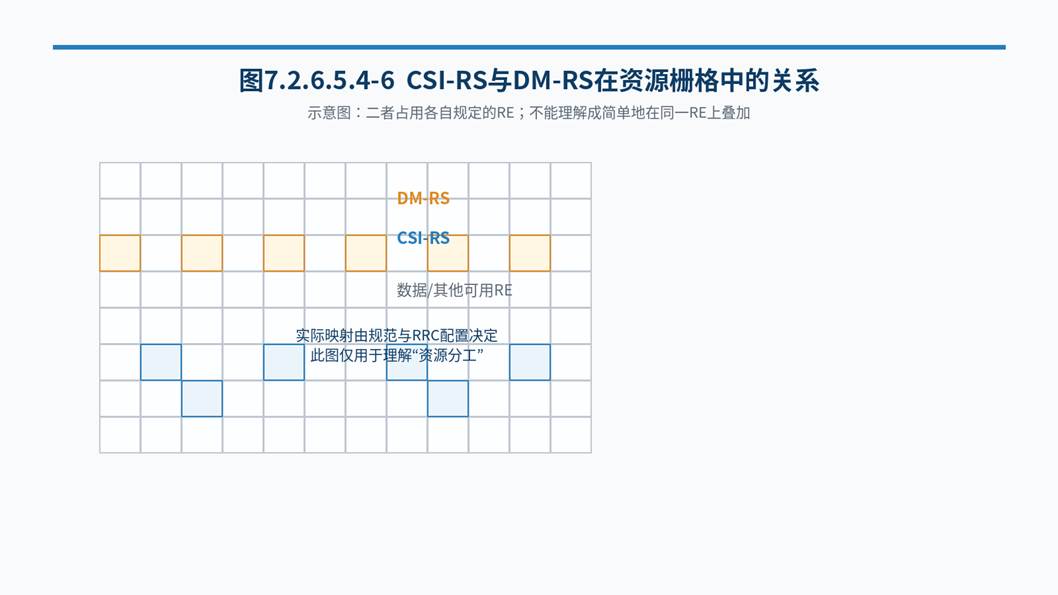

图7.2.6.5.4-6 CSI-RS与DM-RS在资源栅格中的关系（概念示意）
因此，在工程实现中，"预留资源"是一个非常重要的概念：发送端需要知道哪些RE将由PDSCH数据、DM-RS、CSI-RS以及其他参考信号/控制信号占用，从而避免不同信号发生非法的资源冲突。这里不能简单理解为"先算完整PDSCH，再把CSI-RS覆盖到某些RE上"；实际资源映射是依据完整的配置和规则组织的。
7. 32端口MIMO场景：为什么最容易把CSI-RS和DM-RS混淆？
在大规模MIMO场景中，CSI-RS可能配置很多端口，例如教学中常见的32端口CSI-RS。与此同时，PDSCH可能只有4层、8层等较少的空间层。再加上DM-RS具有自己的端口/映射语义，初学者很容易产生"32个CSI-RS端口 = 32层PDSCH = 32个DM-RS端口"的错误印象。

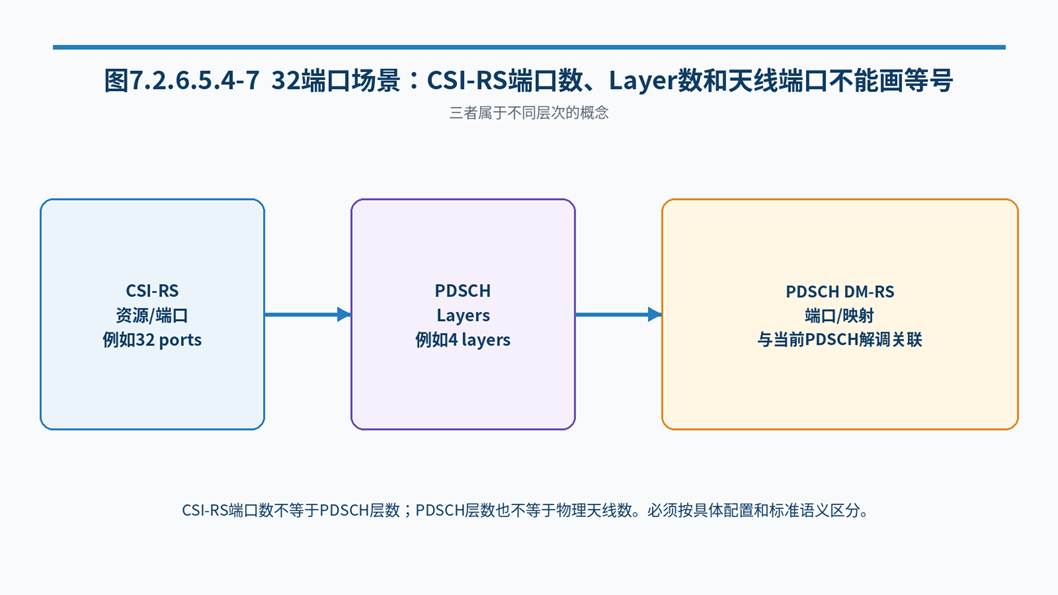

图7.2.6.5.4-7 32端口场景：CSI-RS端口数、Layer数和天线端口不能画等号
实际上至少要区分三个概念：CSI-RS的参考信号端口、PDSCH的空间层（Layer）以及实际/逻辑天线端口。它们位于不同抽象层次，数量之间没有简单的一一等式。PDSCH层数由当前传输的rank决定；CSI-RS端口数由CSI-RS资源配置决定；天线端口则是标准物理层抽象中的另一层概念。
**工程建议：**看到"32 ports"时先问清楚：这是32个CSI-RS端口、32个DM-RS相关端口，还是32个天线/逻辑端口？在QXDM、XCAL、基站trace或测试仪表中，这三个数字不能仅凭"port"这个词直接等同。
8. CSI-RS与DM-RS在PDSCH闭环中的前后关系

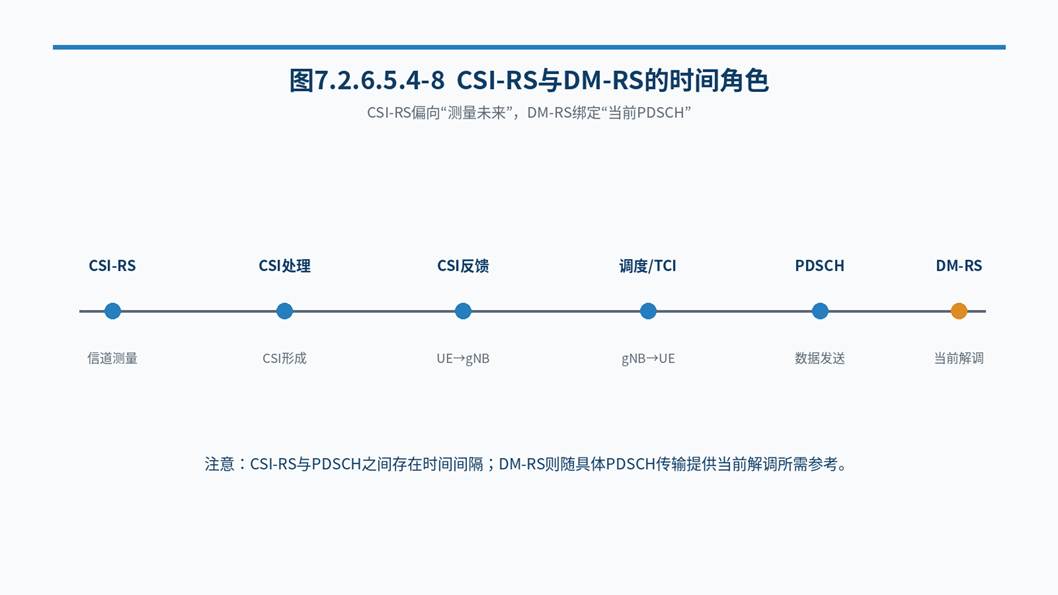

图7.2.6.5.4-8 CSI-RS与DM-RS的时间角色
（1）UE接收CSI-RS等参考资源，完成信道/空间相关测量。
（2）UE根据配置形成CQI、PMI、RI等CSI结果，或形成相应L1测量结果。
（3）CSI结果经过配置的反馈机制送到gNB。
（4）gNB结合CSI、调度需求、资源状态和其他控制信息选择后续PDSCH的传输参数。
（5）gNB发送PDSCH及其对应的DM-RS。
（6）UE利用当前PDSCH DM-RS估计该次传输的有效信道，并完成均衡、解调和后续译码。
这条链路体现了两类参考信号最重要的区别：CSI-RS更偏向"传输之前的信道状态认识"，DM-RS更偏向"当前传输的接收与解调"。两者不是竞争关系，而是前后协同关系。
9. 一个完整案例：4层PDSCH + 32端口CSI-RS
假设gNB为UE配置一个32端口CSI-RS资源，用于获得较丰富的空间信道信息。某一时刻，UE根据CSI-RS测量形成RI=4，并在配置的CSI报告中给出相应PMI和CQI。gNB综合这些信息后，选择4层PDSCH传输，并选择相应的预编码/TCI配置。
真正发送这一次PDSCH时，PDSCH数据按照4个Layer进行空间处理；与当前PDSCH关联的DM-RS提供UE所需的当前有效信道参考。这里的关键点是：32端口CSI-RS帮助gNB/UE认识空间信道，并不意味着当前PDSCH一定使用32个Layer。
如果UE高速移动，在CSI-RS测量与PDSCH之间信道已经明显变化，CSI可能变得不够新鲜；但当前PDSCH的DM-RS仍然可以让UE直接估计这一次传输的有效信道。若传输参数过于激进导致解调失败，HARQ机制还可以进一步提供可靠性保障。
|------------------|---------------------------------|
| 项目 | 本案例 |
| CSI-RS端口数 | 32（示例配置） |
| PDSCH Rank/Layer | 4（本次调度示例） |
| CSI反馈 | RI / PMI / CQI（按配置） |
| PDSCH DM-RS | 服务当前4层PDSCH的信道估计/解调 |
| 核心结论 | 32端口CSI-RS ≠ 4层PDSCH ≠ 32层PDSCH |
10. 对"DM-RS先插、CSI-RS后插"的正确理解
原讲解用"先插入DM-RS、后插入CSI-RS"的说法，是为了强调两者在PDSCH处理流程中的不同位置，这个教学意图是有价值的。但如果把它理解成所有实现中固定存在一条"DM-RS → 预编码 → CSI-RS插入"的单一流水线，就会产生错误。
更准确的理解是：PDSCH DM-RS与PDSCH数据之间具有直接的解调参考关系；CSI-RS则是独立配置的下行参考信号资源。两者最终都要按照各自规定的资源映射、端口和空间传输规则进入空口。发送机的内部实现可以在数据结构和硬件流水线上采用不同的组织方式，但不能改变标准定义的空口关系。
**这是本节最重要的修正：**不要把CSI-RS理解成"PDSCH数据经过预编码以后再塞进去的一些符号"。CSI-RS是独立参考信号；它与PDSCH可以存在QCL/TCI等关系，但不是PDSCH数据流的一部分。
11. CSI-RS、DM-RS、QCL/TCI之间怎样串起来？
7.2.6.5.2已经介绍QCL/TCI。现在可以把三个概念串起来：CSI-RS是可以被UE测量并用于CSI/空间状态认识的参考信号；QCL/TCI定义了某些参考信号与目标下行信号之间可以共享或继承的信道属性；PDSCH DM-RS则为当前PDSCH提供直接的解调参考。
|-------------|--------------------------|
| 概念 | 在本节中的角色 |
| CSI-RS | 提供下行信道/空间状态测量依据 |
| QCL | 规定哪些指定信道属性可以从参考对象推断到目标对象 |
| TCI | 让网络在具体传输时选择适用的QCL/传输配置 |
| PDSCH DM-RS | 提供当前PDSCH解调所需的直接参考 |
因此，不能把"CSI-RS测量"和"DM-RS解调"理解成两个互相替代的方案。它们位于同一个无线闭环的不同位置：CSI-RS更偏向"知道怎么传"，DM-RS更偏向"知道怎么收"。
12. 面向测试Trace的分析方法
在实际5G测试中，如果看到PDSCH BLER、吞吐率或MIMO性能异常，可以按以下顺序分析：
（1）先确认CSI-RS资源是否按预期配置，端口数、资源集、周期/触发方式以及相关BWP上下文是否正确。
（2）确认UE是否能够正常获得CSI-RS相关测量，以及CSI报告中的RI/PMI/CQI是否合理。
（3）确认PDSCH调度时的TCI/QCL配置与CSI测量所对应的空间关系是否一致。
（4）检查PDSCH DM-RS的资源位置、端口映射和接收端是否能够正确识别。
（5）将当前PDSCH的DM-RS信道估计结果与CSI-RS测量结果进行时间上的对齐，而不是直接拿两个绝对数值比较。
（6）最后结合BLER、HARQ、MCS、rank和预编码状态判断问题究竟属于CSI老化、空间传输问题、当前信道恶化还是接收实现问题。
**测试经验：**如果"CSI很好但PDSCH仍然解调失败"，首先不要认为CSI测量一定错了。CSI可能已经老化，而DM-RS反映的是当前PDSCH的真实有效信道；反过来，如果DM-RS本身无法可靠估计，也可能是当前PDSCH的空间配置、资源映射或接收同步出现问题。
13. 常见误区
CSI-RS **就是PDSCH的参考符号。**不准确。CSI-RS是独立配置的参考信号；PDSCH DM-RS是与当前PDSCH解调直接相关的参考信号。
**DM-RS只提供相位。**不完整。接收机需要利用DM-RS估计复数信道响应，包括幅度和相位等信息。
CSI-RS **经过PDSCH预编码以后再插入。**容易误导。CSI-RS具有独立的生成、配置和资源映射过程，可具有自己的空间传输关系。
32 **个CSI-RS端口意味着PDSCH有32层。**错误。CSI-RS端口数与PDSCH Layer数属于不同概念。
**CSI-RS可以完全代替DM-RS。**错误。CSI-RS不能替代当前PDSCH解调所需的DM-RS。
DM-RS **可以代替CSI-RS做长期CSI反馈。**不能简单这样理解。DM-RS主要服务当前PDSCH接收；CSI-RS承担配置的CSI测量任务。
**只要RSRP高，PDSCH就一定能正确解调。**错误。干扰、SINR、MIMO空间条件、CSI时效性、MCS等都会影响实际解调。
