采集opc da 服务器数据转 EthernetIP项目案例

1 案例说明

在OPC DA服务器上运行OPC DA client软件查看OPC DA服务器的相关参数。
配置VFBOX网关参数，使用网关采集OPC DA服务器数据
使用EthernetIP协议转发采集的数据

2 VFBOX网关工作原理

VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

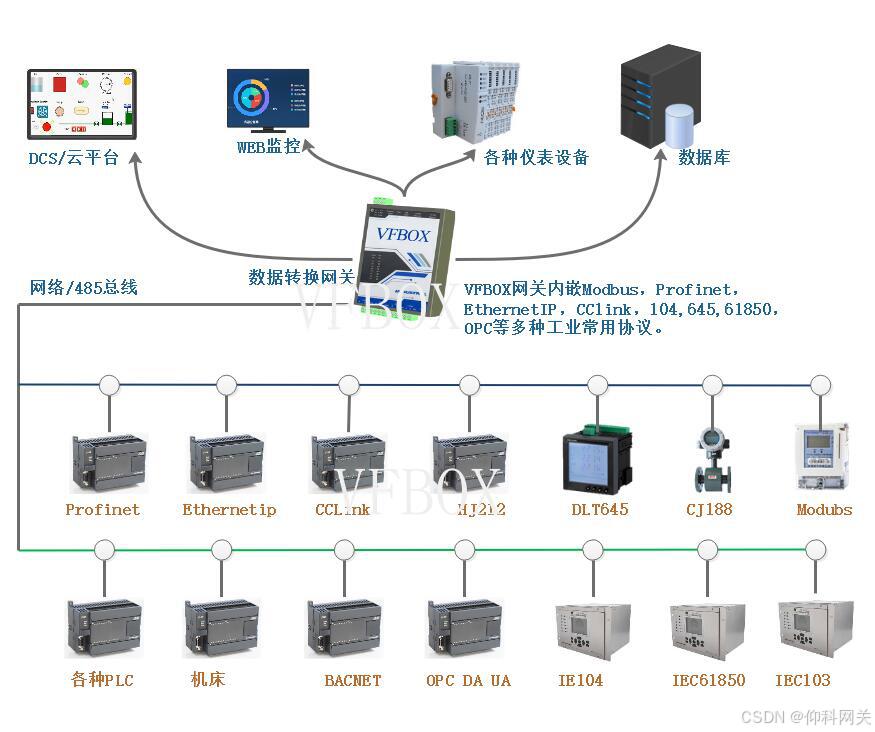

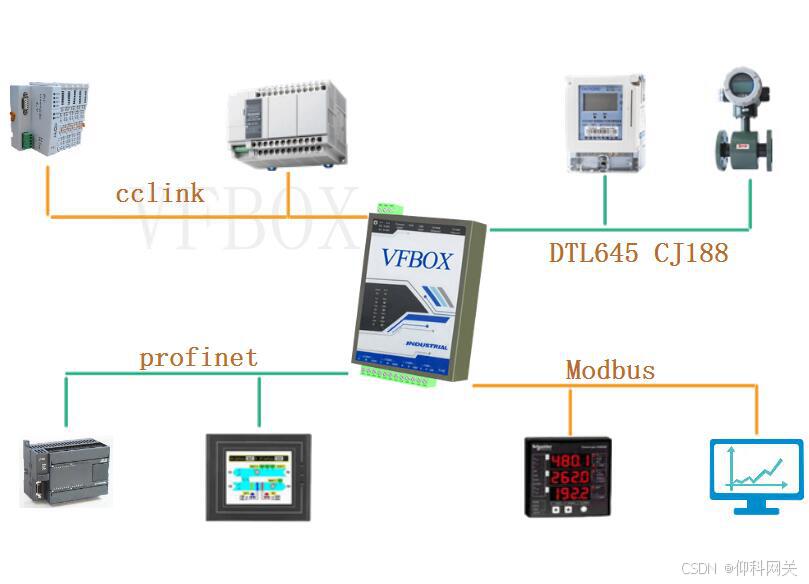

网关连接在不同协议的设备之间，就像一个"翻译"，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3 应用条件

采集OPC DA服务器的数据，需要在的OPC DA服务器上安装仰科的客户端软件。OPC DA服务器需要是window系统。如果OPC DA服务器不能安装软件，则网关采集不了OPC DA服务器的数据。

4 查看OPC DA服务器的相关参数

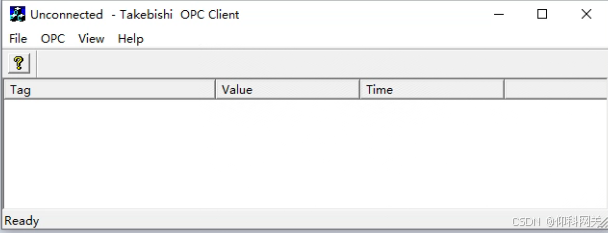

在opc da 服务器的电脑上打开opc client软件

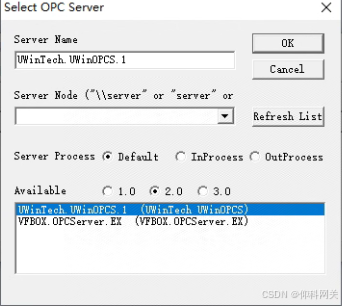

点击菜单中的"OPC-connect"，可以搜索处网络中可的opc da服务器，选中要连接的服务器名称。本例选中：UWinTech.UWinOPCS.1 （opc da服务器的名称）

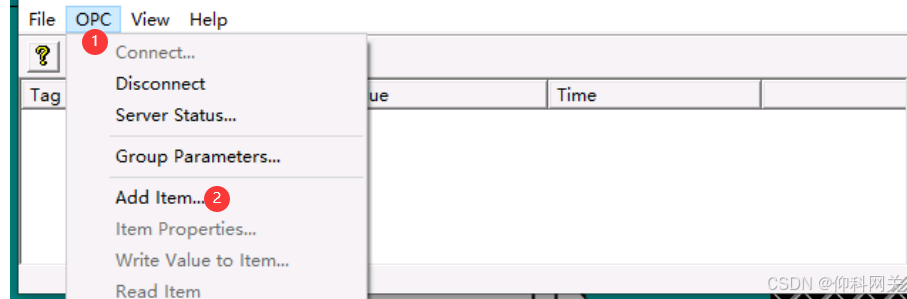

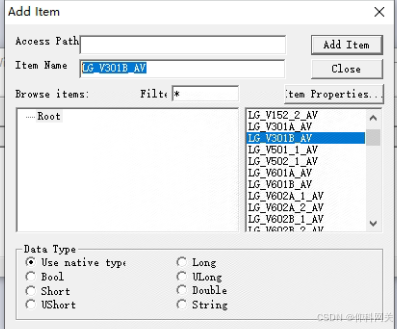

查找数据的标签名称。选择菜单"OPC-Add item"，查找此服务器上的数据标签名称。如要查看"LG_V301B_AV"的数据。

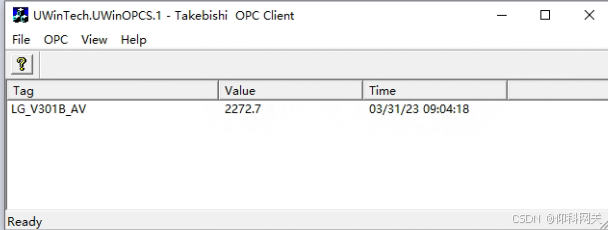

选中会显示数据如下：

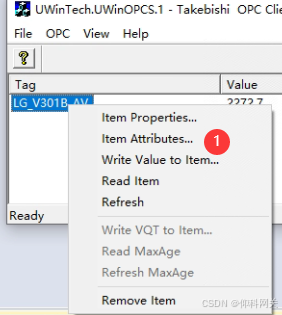

在采集点上电右键，选中"Item Attributers"
可以查看数据的"数据类型"为"Double"
以上参数在配置网关时会使用的到。OPC服务器的名称UWinTech.UWinOPCS.1。要采集的点名称：LG_V301B_AV，数据类型Double，

5 配置网关采集opc da数据

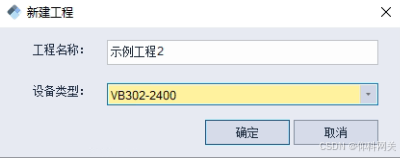

在电脑上安装VFBOX STUDIO软件。打开VS配置软件，新建工程，设备类型参考网关上的小标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

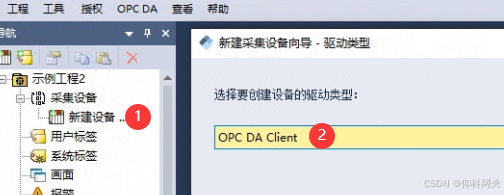

新建设备，设备驱动类型选择OPC da client

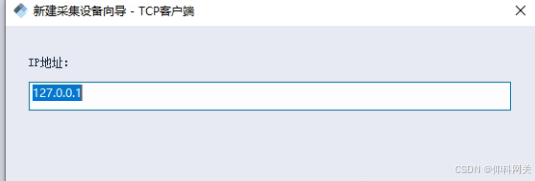

下面的IP地址不用修改。

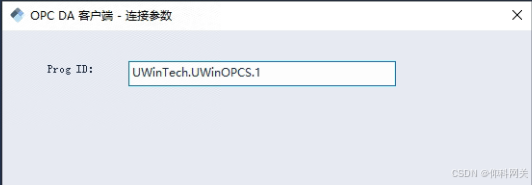

输入OPC DA服务器的名称

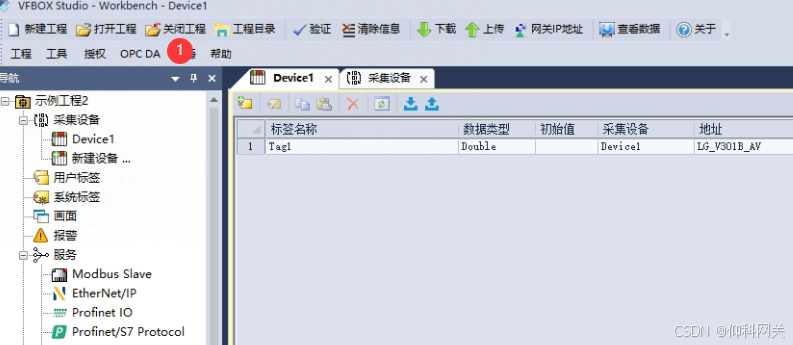

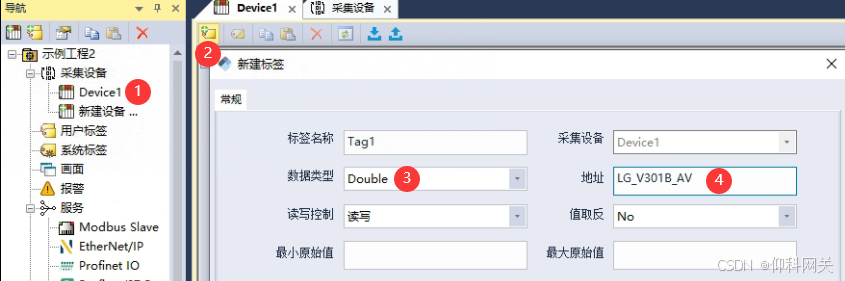

新建一个采集点，输入对应的数据类型和点名称。读写控制只能选读和写。如果要写数据到服务器，读写控制设置成写。
点击"下载"，把工程下载到网关中。
点击菜单启动OPC DA 驱动。每次工程有修改，下载后都需要停止一下驱动，然后在启动OPC DA驱动。
如果需要电脑启动后，自动启动OPC Da驱动。可以点击"Enable OPC DA Driver Auto Startup"。

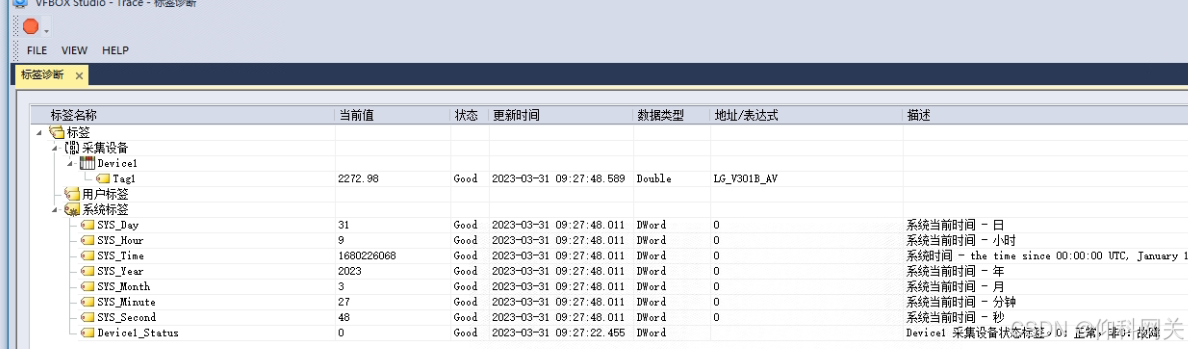

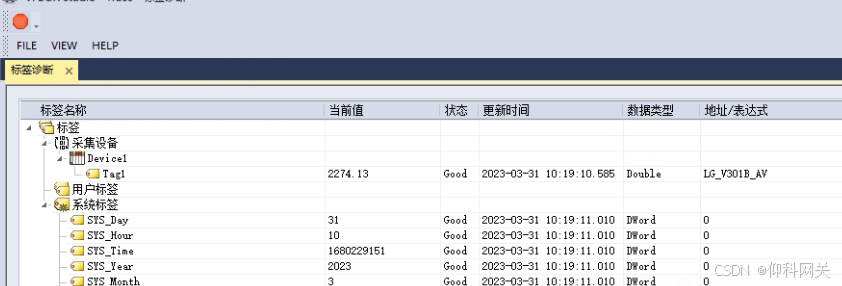

点击"查看数据"可以看到网关采集到的数据。

6 使用EthernetIP转发数据

网关可以作为Ethernet/IP协议的从站，外部设备做Ethernet/IP的主站。

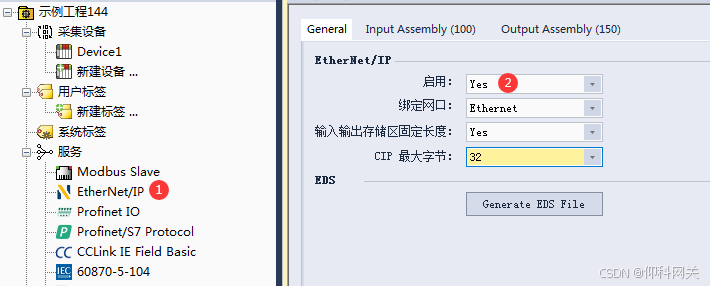

到菜单"服务-EtherNet/IP"，启用设置成Yes。

|----------------------|-----------------------------------------------------------------------------------|
| 参数 | 说明 |
| 绑定网口 | 如果是单网口设备，不需要更改。两个网口的网关，选择网关连接EthernetIP设备的网口。 |
| 输入输出存储区固定长度 | 输入输出区的固定长度，一般选择Yes。对应下面的"CIP最大字节"使用。如果选择yes，CIP最大字节是32，则输入区长度为32个字节，输出区固定长度为32个字节 |
| CIP最大字节 | 选择输入去和输出区的最大字节长度。单位字节。 |
| Input Assembly（100）， | 输入数据区，网关输出给主站的数据，路径地址是100 |
| Output Assembly（150） | 输出数据区，主站输出给网关的数据，路径地址是150 |

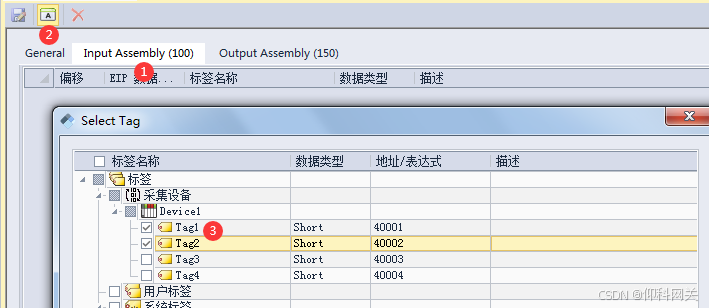

点击"Input Assembly"，添加两个数据。Input Assembly是指外部系统来网关读取的数据。

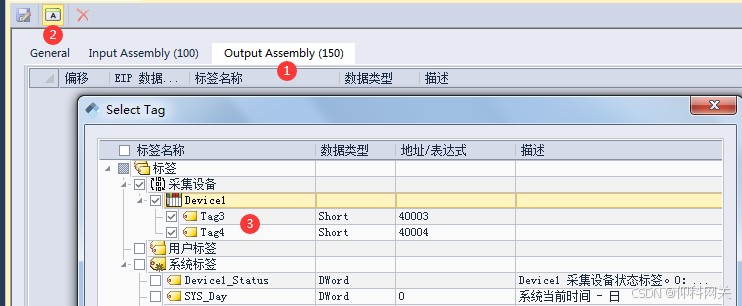

点击"Output Assembly",添加两个数据。Output Assembly是指外部系统要写入到网关的数据。
完成以上设置后，点击下载，把工程下载的网关里。
点击"Generate EDS File"可以生成EDS文件，把生成的EDS文件下载到EthernetIP主站设备后，就可以和网关进行数据通信了。
如果修改了某些参数，需要重新下载工程到网关中，并重新生产EDS文件，然后再导入到相应的设备中。

7 在服务器上运行仰科OPC DA采集软件

如果OPC DA服务器上不能安装VS软件。可以把VFBOXOPCClient复制到OPC DA服务器上运行，VFBOXOPCClient不需要安装，打开直接使用。
在其他电脑上安装VS软件，并按上面的步骤配置好参数，点击下载，把工程下载到网关中。然后，点击工程目录，打开工程目录。
点击"关闭工程"，关闭当前工程。

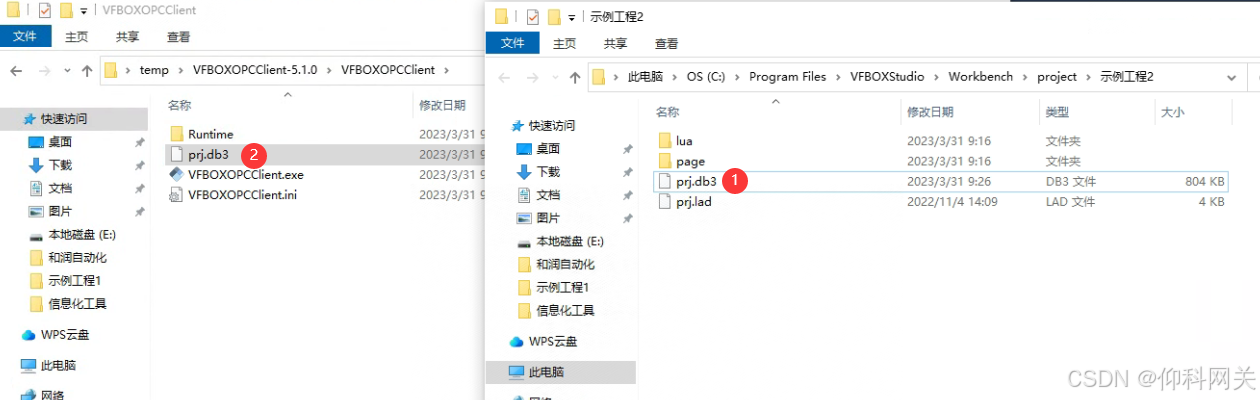

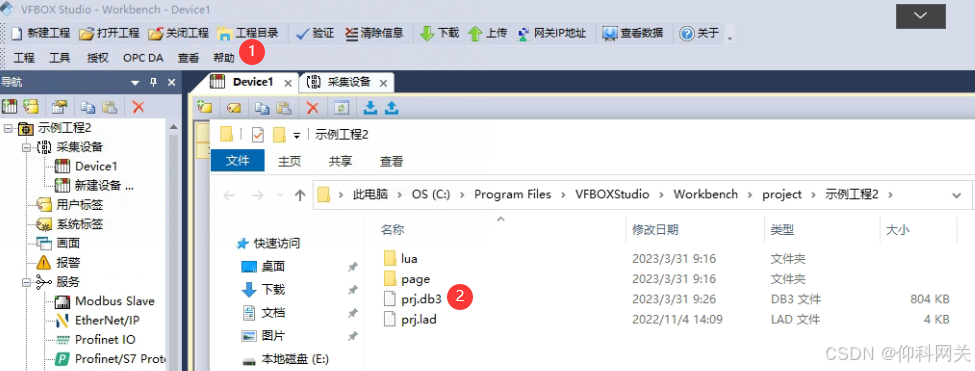

把VFBOXOPCClient整个目录复制到OPC DA服务器上。复制prj.db3到VFBOXOPCClient目录下。

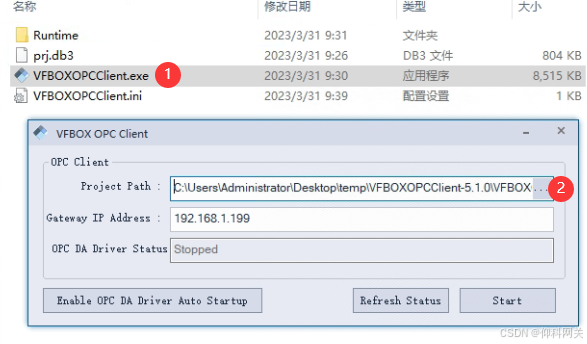

用管理员权限 打开VFBOXOPCClient.exe软件，点击2处，加载prj.db3工程文件。在Gateway IP Address，输入网关的IP地址。点击Start，启动OPC DA采集服务。
如果需要电脑启动，自动启动OPC DA 采集，点击"Enable OPC DA Driver Auto Startup"
点击配置参数电脑上的VS软件上的"查看数据"。看一下数据情况。注意配置参数的电脑一定要"停止OPC DA驱动"，看一下是否采集到数据。
如果工程有修改，需要重新下载到网关，需要重新把prj.db3工程文件复制到OPC DA服务器。停止服务，再启动服务。按上面从头开始的流程在做一遍。
