从 GinormoTime 到 Rocky Linux：25fps LTC 完整搭建与验证实战

一、引言

本文从零开始搭建一条可以真正跑通的 LTC（Linear Timecode，线性时间码）测试链路：GinormoTime → 3.5mm → Rocky Linux → ALSA → WAV → LTC 解码。除了最终结果，也完整记录过程中遇到的"找不到 LTC Generator""ALSA 能录却只有 0%""录出来 WAV 近似静音"等问题，以及如何逐层定位。

最终验证结果

本次实验已经实际验证：GinormoTime 3.5.8 可以以 25.000 fps 生成 LTC，通过 Windows 电脑 3.5mm 模拟音频输出，经 3.5mm TRS 音频线进入 Rocky Linux 10.1 的 ALC221 Line In，再由 ALSA 以 48kHz / S16_LE / Stereo 采集为 WAV，并由 ltcdump -f 25 正确恢复连续的 25fps 时间码。

二、LTC 是什么？为什么普通 3.5mm 音频线能传

LTC 是 Linear Timecode 。可以把它简单理解成"编码在音频波形里的时间码"。发送端把帧级时间位置编码到一段连续的音频信号中，接收端再从这段波形恢复出 HH:MM:SS:FF。

因此，在这个实验里 LTC 并不是一串通过网线传输的数据，而是真实的模拟音频电信号。所以电脑声卡的 3.5mm 输出完全可以拿来做 LTC 实验。

bash 复制代码

GinormoTime
    ↓  LTC 音频波形
Windows 3.5mm 输出
    ↓
3.5mm TRS 公对公音频线
    ↓
Rocky Linux Line In
    ↓
ALSA
    ↓
WAV
    ↓
LTC Decoder / ltcdump
    ↓
HH:MM:SS:FF

**注意：**本文验证的是"普通电脑模拟音频能否承载 LTC"的功能链路。专业现场设备常用的平衡 XLR、BNC 等 LTC 物理接口，会涉及电平、平衡、阻抗和接地等工程问题，不能简单等同于本实验。

三、实验环境与物理接线

角色	本次实验实际环境
发送端	Windows + GinormoTime 3.5.8
接收端	Rocky Linux 10.1（Red Quartz）
Rocky 声卡	HDA Intel PCH / Realtek ALC221
采集设备	ALSA `hw:0,0`
采样参数	48kHz / S16_LE / Stereo
物理线材	3.5mm TRS 公对公音频线

bash 复制代码

Windows + GinormoTime
       3.5mm OUT
            │
            │ 3.5mm TRS 公对公
            ▼
Rocky Linux
       蓝色 Line In
            │
            ▼
        ALC221
            │
            ▼
        ALSA hw:0,0

**接口不要接反：**普通 PC 通常绿色是 Line Out、蓝色是 Line In、粉色是 Mic In。本实验用蓝色 Line In 接收 LTC。

四、GinormoTime 下载与安装

本文实际使用 GinormoTime 3.5.8。官方页面介绍了内置实时、可配置的 LTC Generator，可通过电脑声卡或 USB Audio Interface 输出 LTC。

GinormoTime 官方下载 · 官方 Features · 官方 LTC 页面

官方 LTC 页面说明该软件免费使用，并要求 .NET Framework 4.7.2 或更高版本。下载 Windows 安装程序后按向导安装即可。

五、GinormoTime 配置 25fps LTC

（一）F12：选择 LTC 输出声卡

启动 GinormoTime，按 F12。找到 Linear Timecode Output Device。

本次使用：

复制代码

[WASAPI] 扬声器 (3- High Definition Audio Device)

如果另一个选项叫 AOC TV (NVIDIA High Definition Audio)，它更可能对应 HDMI/DP 音频。目标是从 3.5mm 模拟口输出时，应选择实际对应电脑模拟输出的"扬声器"设备。

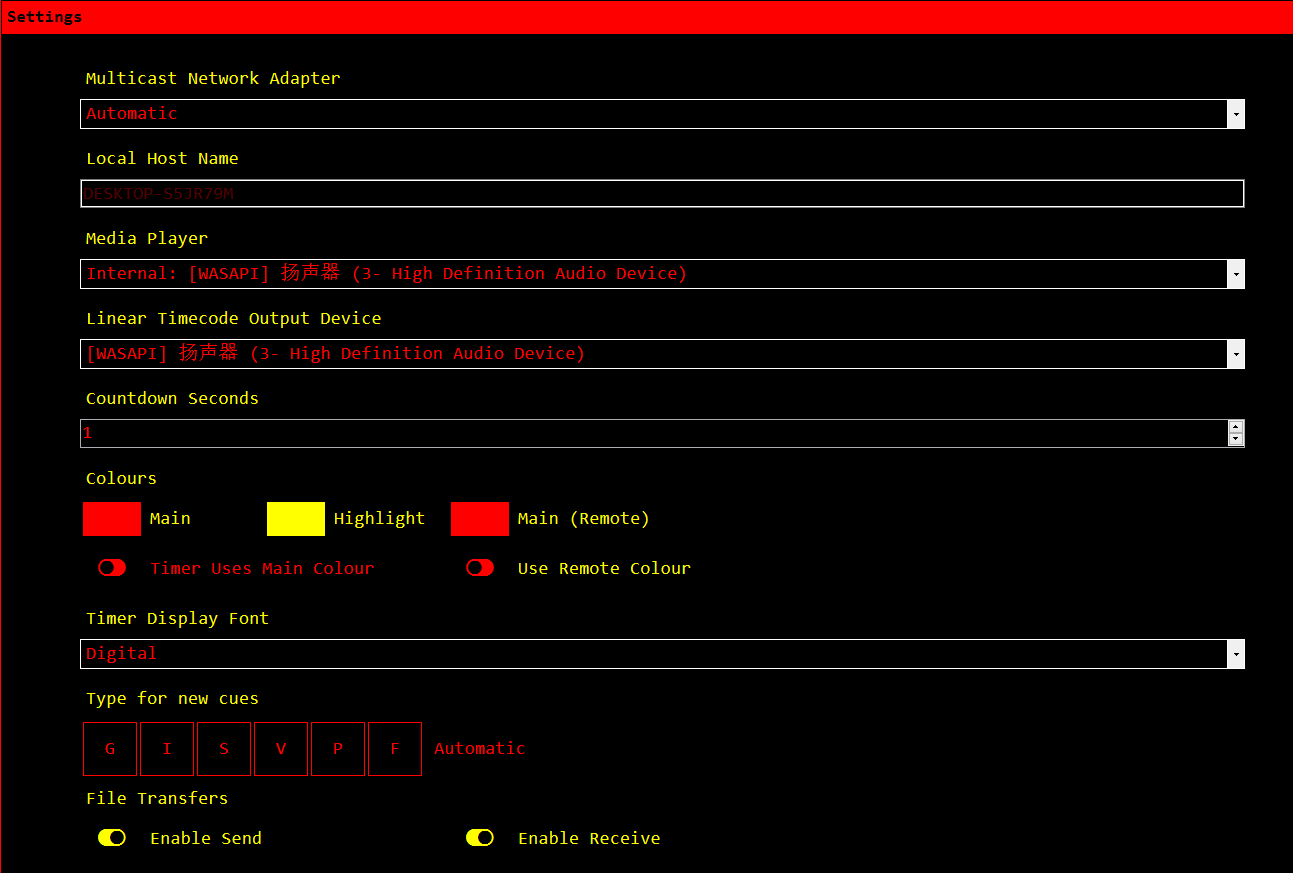

GinormoTime F12 Settings 页面

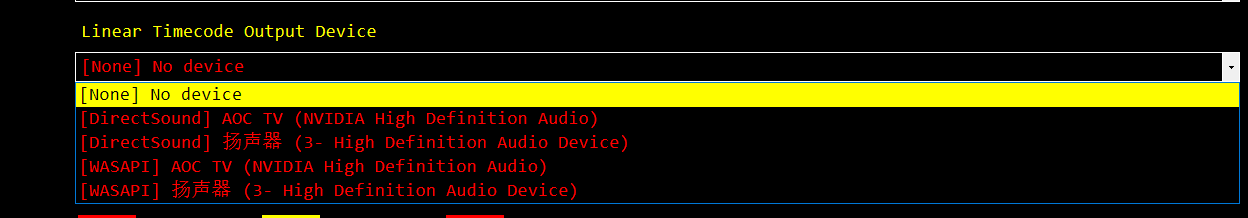

Linear Timecode Output Device 设备列表

（二）为什么选 WASAPI

设备列表里可能同时有 DirectSound 和 WASAPI。同一物理设备可以有两个后端；本文最终使用 WASAPI。GinormoTime 官方资料推荐 WASAPI 作为较低延迟的音频输出方式。

（三）把工程帧率从 30fps 改成 25fps

一开始 GinormoTime 标题栏显示 [30.000 fps]，而 F12 中没有 Frame Rate 字段。后来检查安装目录下的 data/config.json，发现：

复制代码

"framerate": 30000,

改为：

复制代码

"framerate": 25000,

完全退出并重新启动后，标题栏变为 [25.000 fps]。因此本次实验的工程帧率正式变成 25fps。

25fps 不需要 Drop Frame。 29.97 DF 是另一套时间基准问题；本实验直接使用 25fps 非 Drop Frame。

（四）在 Timecode Generator 中选择 Internal

最终的 LTC 设置为：

复制代码

Source      = Internal
Timecode    = 00:00:00:00（测试时也可使用其它起始值）
Generator   = On
Output      = WASAPI

打开后，插在 Windows 电脑 3.5mm 输出端的耳机可以听到连续的数字脉冲声。这个步骤只能证明"有音频输出"，最终是否是正确的 25fps LTC，还要看后面的解码结果。

六、找不到 LTC Generator：如何打开 Timecode Panel

这是本次排查最曲折的一步。主界面开始没有看到名为 "LTC Generator" 的明显按钮。F1 也没有提供一个独立的 LTC Generator 快捷键；F2、F11、右键主界面都没有解决问题。

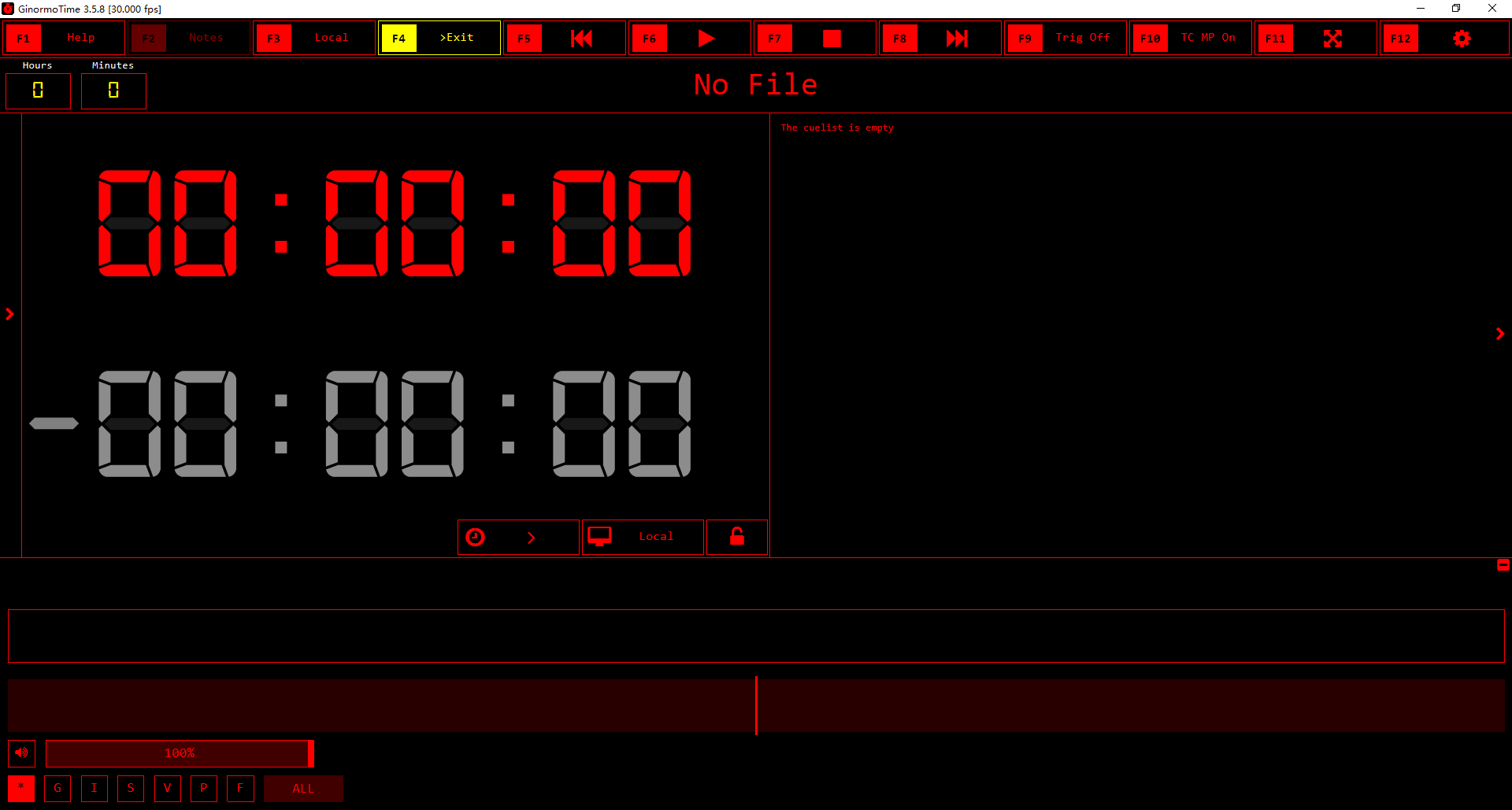

GinormoTime 主界面

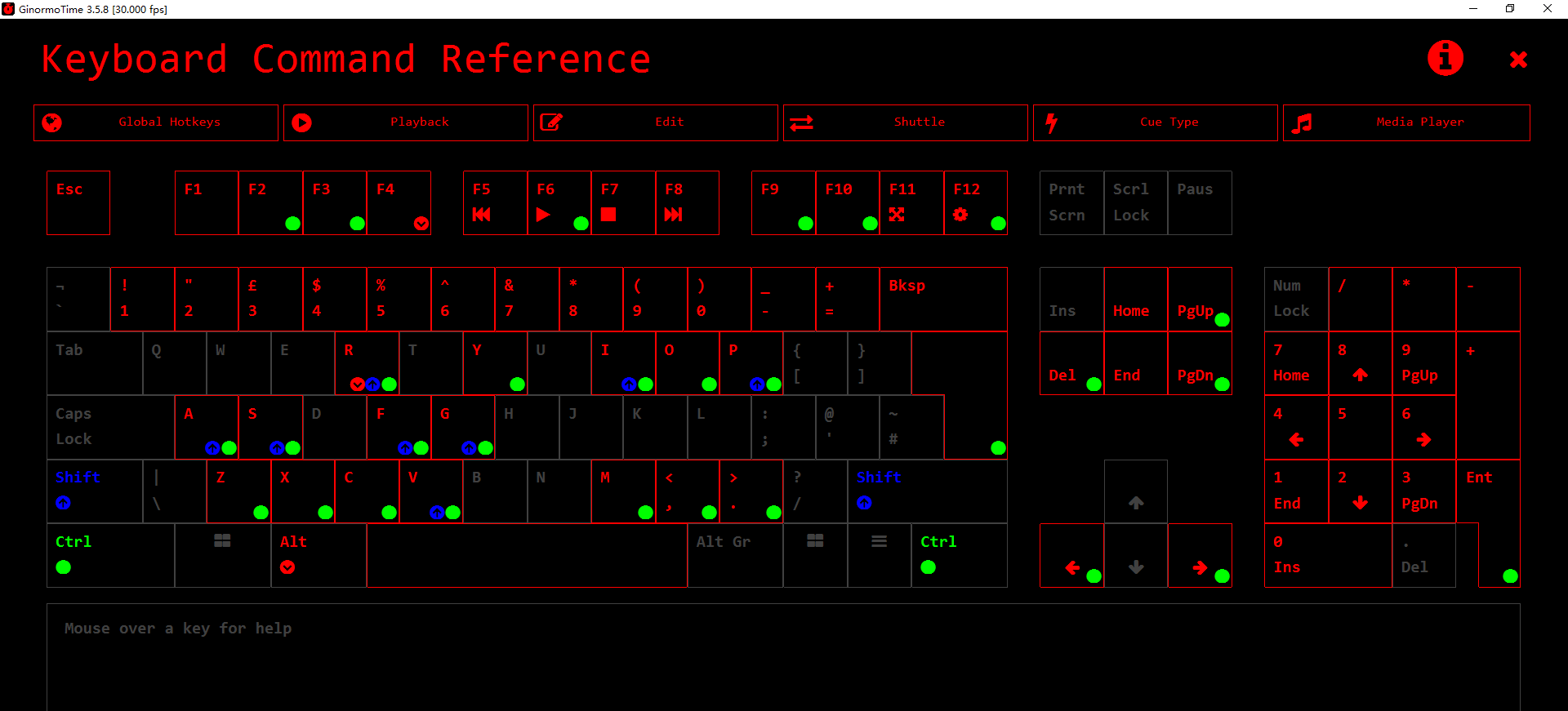

F1 Keyboard Command Reference

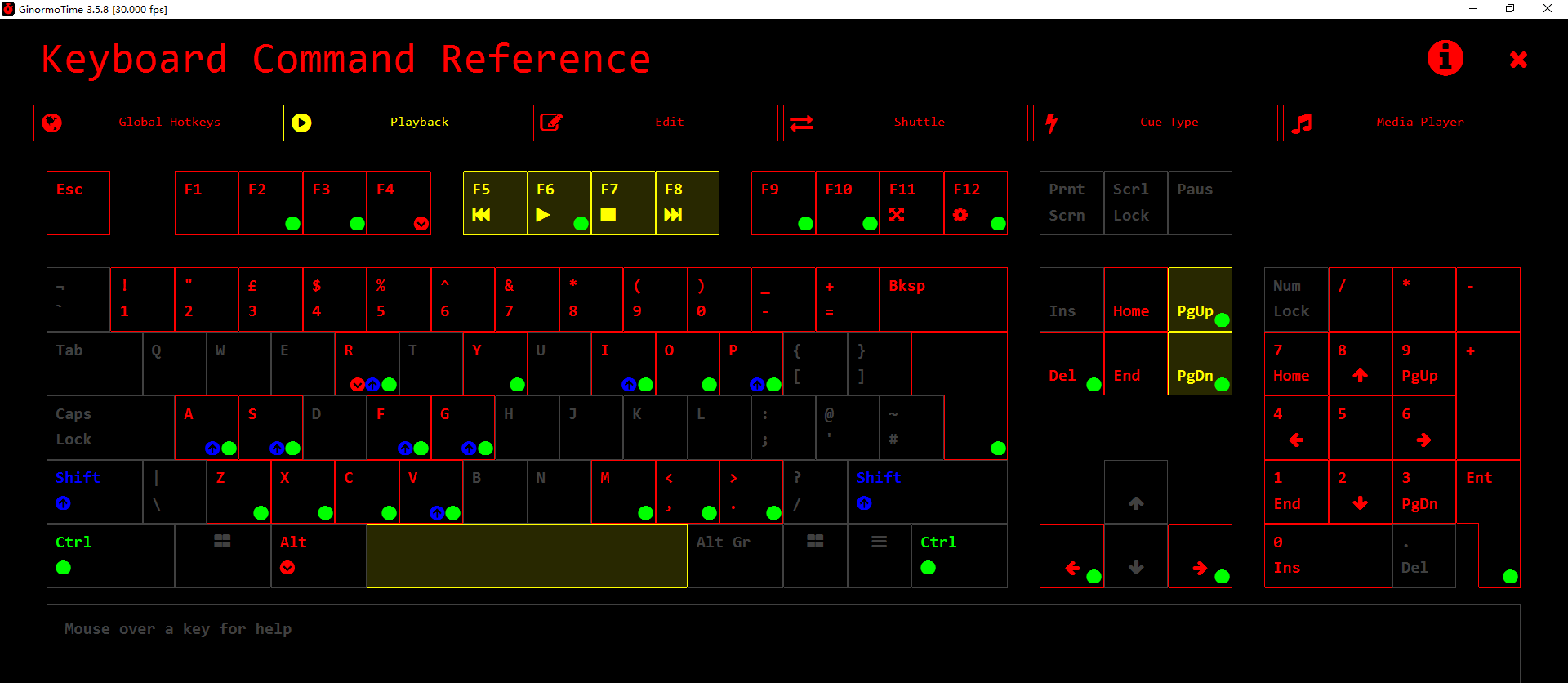

F1 Playback 快捷键页面

最终检查 data/config.json 中的布局：

复制代码

"layout": {
    "cuelist": {
        "splitterPos": 50,
        "visible": true
    },
    "playlist": {
        "splitterPos": 25,
        "visible": false
    },
    "timecodePane": false,
    "outputsPane": false,
    "timelineExpanded": 0
}

把两个面板开关改成：

复制代码

"timecodePane": true,
"outputsPane": true

重启 GinormoTime 后，右侧出现 Timecode Generator Panel。

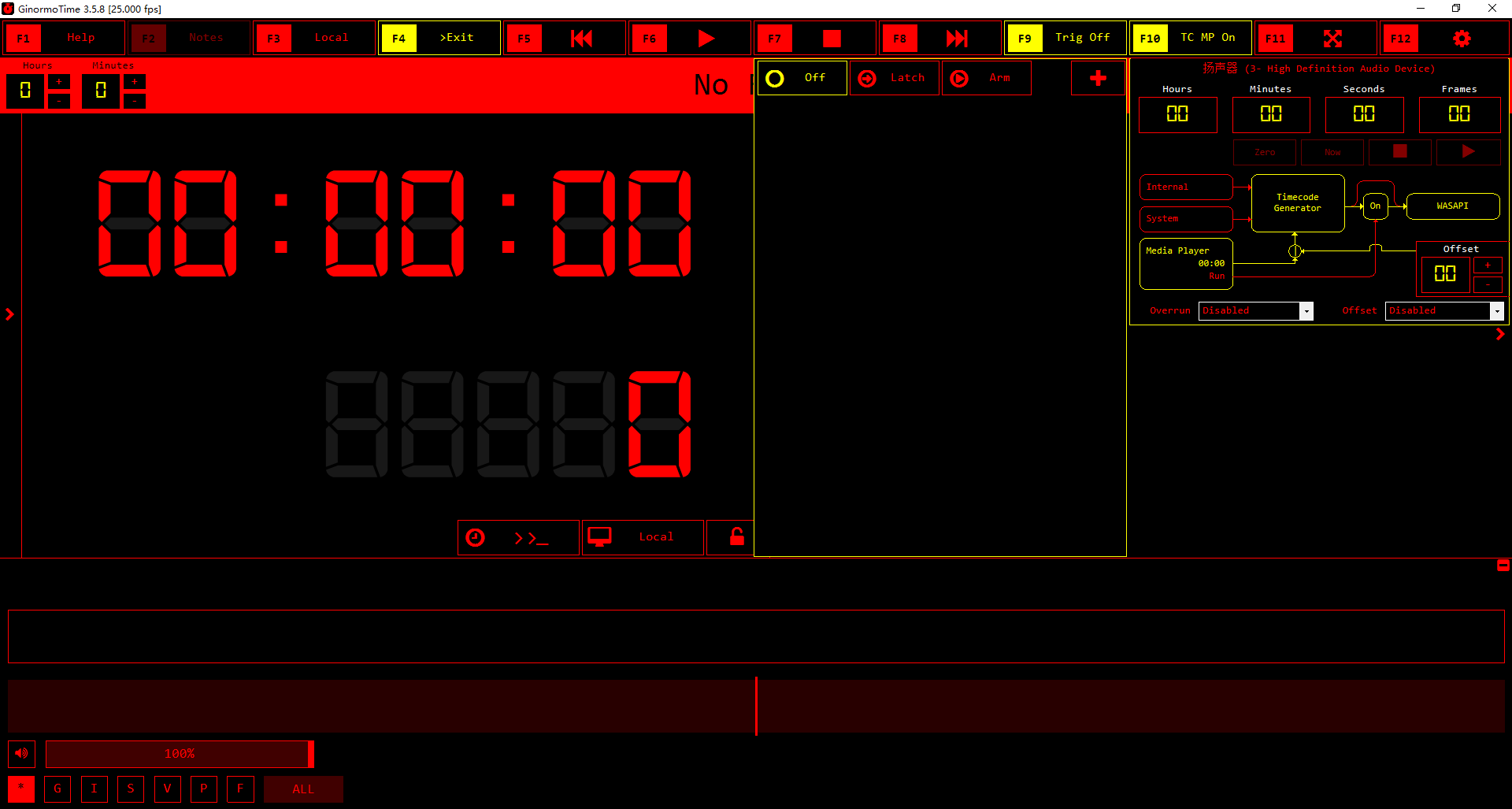

启用 Timecode/Outputs Panel 后的 GinormoTime 主界面

修改 config.json 前务必备份。 本次修改只针对面板显示，不建议在不了解字段含义时随意修改其它配置。

七、Rocky Linux：确认 ALSA 录音设备

进入 Rocky Linux 后，先确认 Capture Device：

复制代码

arecord -l
echo "----------------"
arecord -L
echo "----------------"
cat /proc/asound/cards

本次实际发现：

复制代码

**** List of CAPTURE Hardware Devices ****
card 0: PCH [HDA Intel PCH], device 0: ALC221 Analog [ALC221 Analog]
  Subdevices: 1/1
  Subdevice #0: subdevice #0
card 0: PCH [HDA Intel PCH], device 2: ALC221 Alt Analog [ALC221 Alt Analog]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

第一优先选择 hw:0,0。

（一）验证硬件支持的采集参数

复制代码

arecord -D hw:0,0 --dump-hw-params   -f S16_LE -r 48000 -c 2 -d 1 /dev/zero

实际输出显示设备支持：

复制代码

FORMAT: S16_LE S32_LE
CHANNELS: 2
RATE: [44100 192000]

当指定 48kHz / S16_LE / Stereo 时，ALSA 能正常建立采集。对于后续 LTC 文件测试，我们固定使用 48kHz、16bit、2 声道。

八、最大的坑：ALSA 能录，但为什么一直是 0%

第一次使用：

复制代码

arecord -D hw:0,0 -f S16_LE -r 48000 -c 2 -vv /dev/null

设备可以正常打开，但电平一直：

复制代码

#+                                                 | 00%

录下的 WAV 用 FFmpeg 检查甚至得到：

复制代码

mean_volume: -91.0 dB
max_volume: -91.0 dB

也就是说，"ALSA 能打开设备"和"ALSA 真正在采 Line In"是两回事。

（一）切换到 Capture 视图

复制代码

alsamixer

按 F6 选择 HDA Intel PCH，再按 F4 进入 Capture。

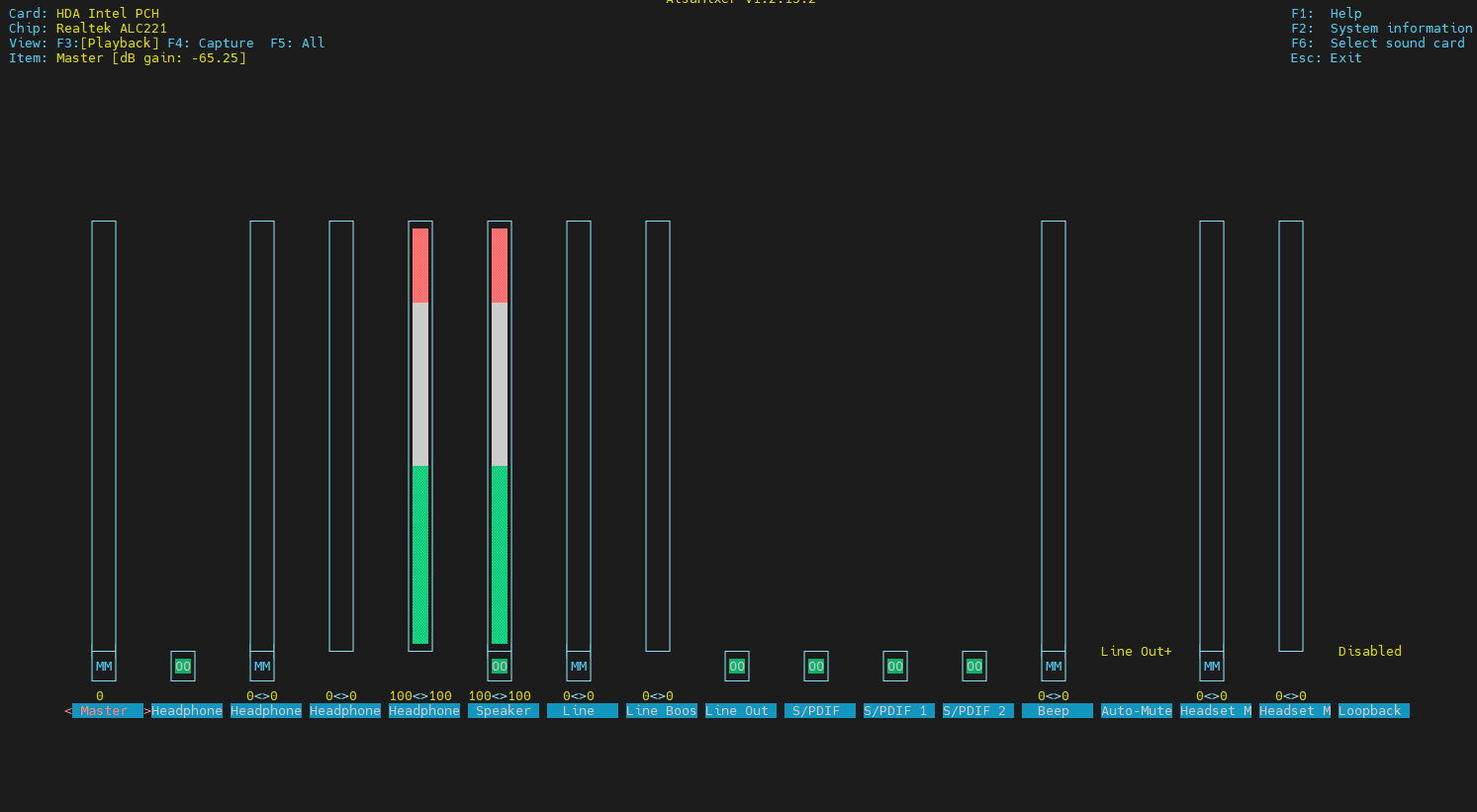

ALSA mixer 的 Playback 页面

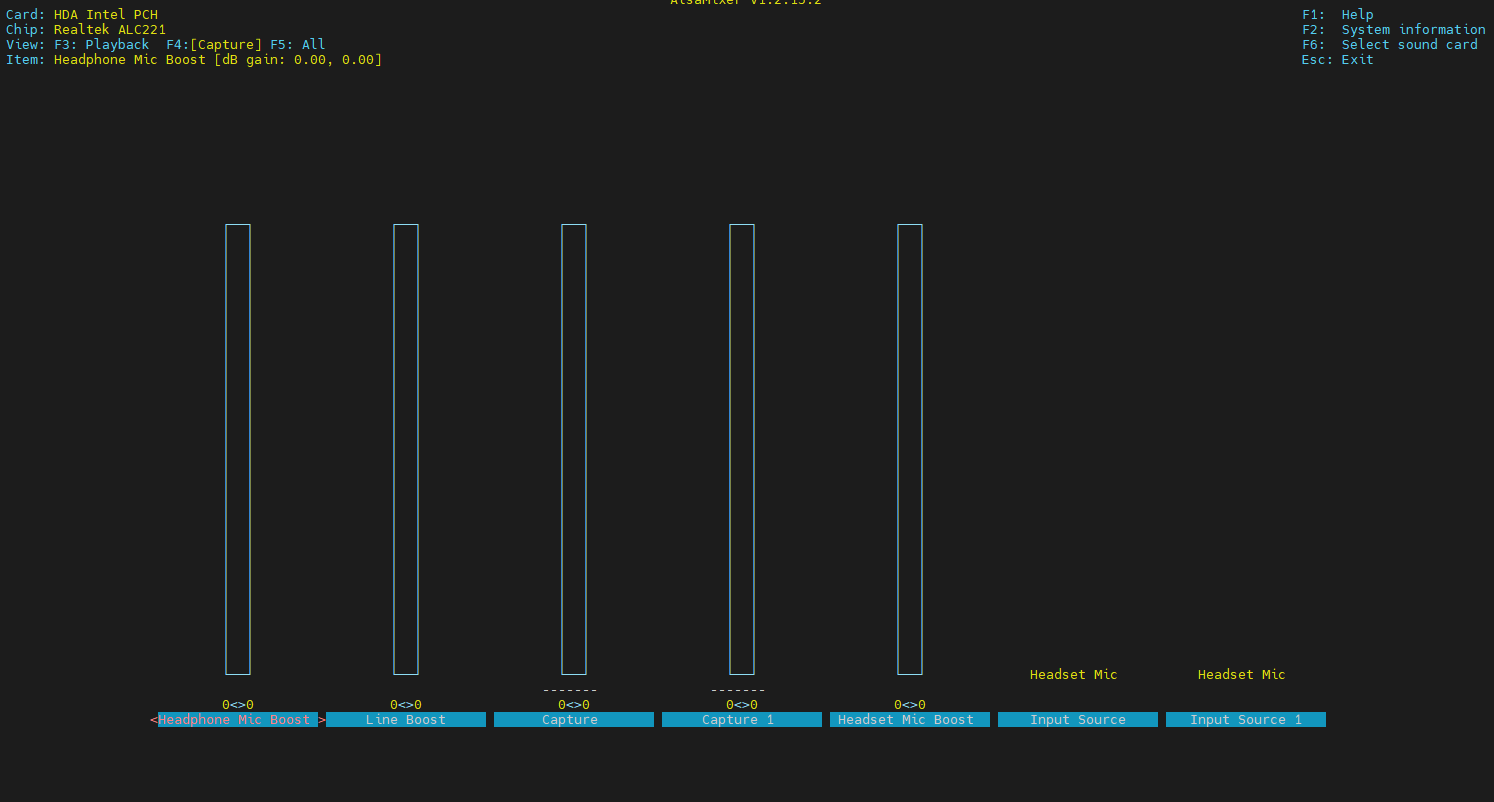

ALSA mixer 的 Capture 页面

进一步执行：

复制代码

amixer -c 0 scontents

发现关键问题：虽然输入源可以设置为 Line，但 Capture 开关实际是 off：

复制代码

Simple mixer control 'Capture',0
...
Front Left: Capture 57 [90%] [25.50dB] [off]
Front Right: Capture 57 [90%] [25.50dB] [off]

（二）打开 Capture，并选择 Line

在 Capture 页面确认：

复制代码

Input Source     = Line
Input Source 1   = Line

然后：

复制代码

amixer -c 0 sset 'Capture' cap

再用：

复制代码

amixer -c 0 scontents

确认 Capture 已经变为 [on]。

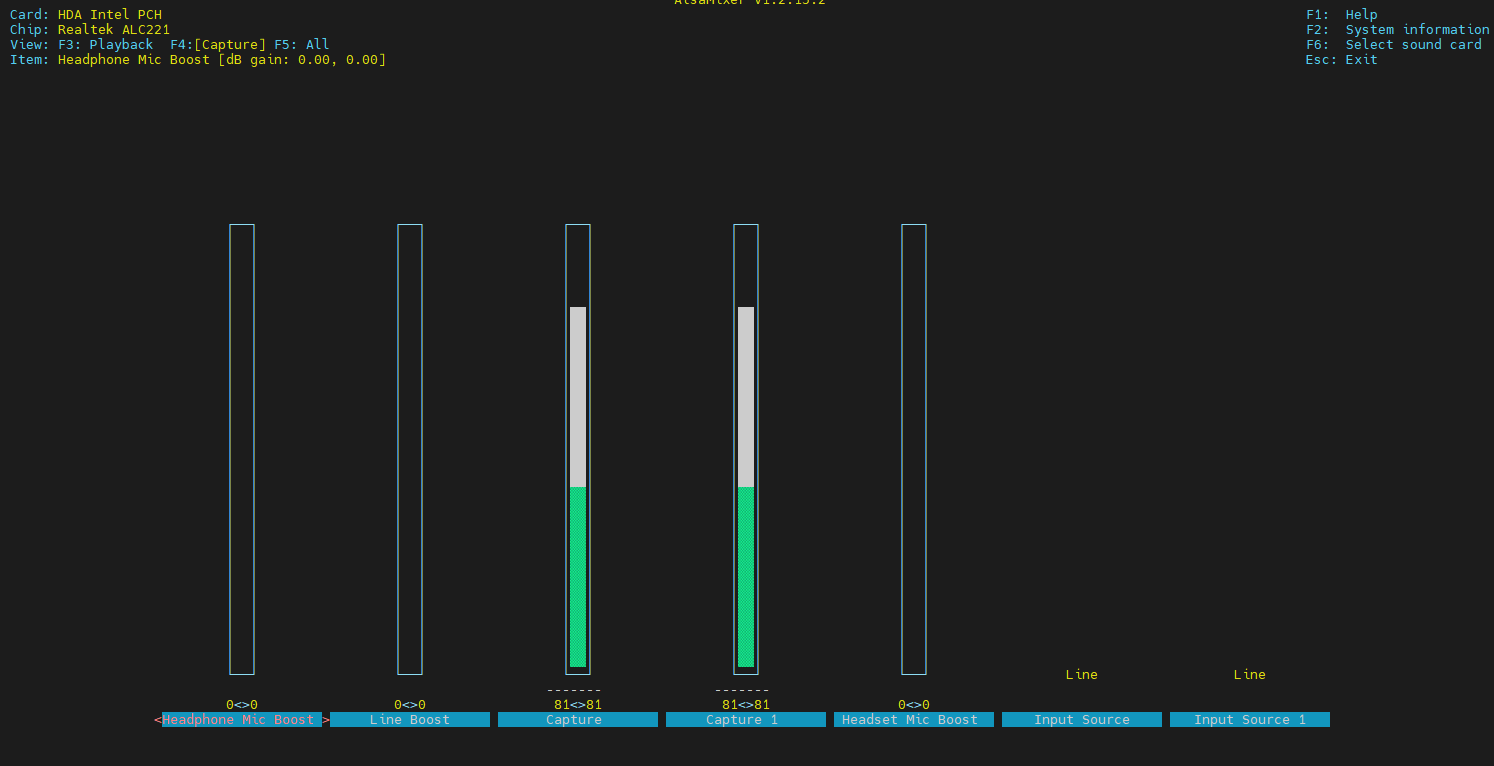

最终确认 Line 输入源与 Capture 的 mixer 设置

一开始 Capture=90% 时，arecord -vv 一度达到 MAX。因此逐步降低到 30%：

复制代码

amixer -c 0 sset 'Capture' 30%
amixer -c 0 sget 'Capture'

最终得到：

复制代码

Front Left: Capture 19 [30%] [-3.00dB] [on]
Front Right: Capture 19 [30%] [-3.00dB] [on]

再次运行：

复制代码

arecord -D hw:0,0 -f S16_LE -r 48000 -c 2 -vv /dev/null

实际输入电平约为 43%，不再是 0%，也不再一直顶满。

九、录制 LTC WAV 并检查音频

（一）正式录音

让 GinormoTime 输出 25fps LTC，然后在 Rocky Linux 执行：

复制代码

arecord -D hw:0,0   -t wav   -f S16_LE   -r 48000   -c 2   -d 30   ltc_test.wav

（二）用 FFmpeg 检查 WAV

复制代码

ffprobe -hide_banner ltc_test.wav

成功得到：

复制代码

Duration: 00:00:30.00
Audio: pcm_s16le, 48000 Hz, stereo, s16, 1536 kb/s

然后用：

复制代码

ffmpeg -hide_banner -i ltc_test.wav   -af volumedetect -f null -

成功得到：

复制代码

mean_volume: -7.9 dB
max_volume: -6.8 dB

这和之前的 -91dB 形成鲜明对比，说明 LTC 音频已经真实进入 WAV，而且峰值没有贴到 0dB 数字满幅。

十、LTC 解码：用 ltcdump 验证 25fps

Rocky Linux 本次环境的 DNF 仓库没有直接提供：

复制代码

libltc
ltc-tools
ltcdump

所以参考《Rocky Linux 安装 libltc、ltc-tools 和 ltcdump》

然后：

复制代码

ltcdump -f 25 -c 1 ltc_test.wav

-f 25 表示按 25fps 解码，-c 1 表示选择第 1 个音频声道。

（一）第一次成功解码

第一次成功解码结果类似：

复制代码

17:14:09:01
17:14:09:02
17:14:09:03
...
17:14:09:24
17:14:10:00
17:14:10:01

这已经证明帧号按 25fps 的规则从 00 到 24，然后进入下一秒的 00。

（二）第二次严格验证起始时间码

重新测试后，ltcdump -f 25 -c 1 ltc_test3.wav 开头出现若干次 #DISCONTINUITY 和重复的 00:00:00:00；随后进入稳定连续的帧序：

复制代码

00:00:00:01
00:00:00:02
...
00:00:00:24
00:00:01:00
00:00:01:01
...
00:00:01:24
00:00:02:00

这说明解码器在录音文件起始部分经历了锁定过程，但一旦锁定后，时间码持续稳定运行。

十一、怎样证明整条链路真的成功

① 有 LTC 声音耳机可以听到持续数字脉冲声

② ALSA 有输入 arecord -vv 不再是 0%

③ WAV 有效48kHz / S16_LE / Stereo

④ LTC 可解码 ltcdump -f 25 连续输出

⑤ 帧序正确00→01→...→24→00

bash 复制代码

GinormoTime 3.5.8
  ├─ 25.000 fps
  ├─ Internal
  ├─ Timecode Generator = On
  └─ WASAPI
       │
       ▼
Windows 3.5mm OUT
       │
       ▼
3.5mm TRS 音频线
       │
       ▼
Rocky Linux ALC221 Line In
       │
       ▼
ALSA hw:0,0
       │
       ▼
arecord → ltc_test.wav
       │
       ▼
ltcdump -f 25
       │
       ▼
00:00:00:01
00:00:00:02
...
00:00:00:24
00:00:01:00

（一）从采样点进一步验证 25fps

48kHz 与 25fps 的理论关系是：

复制代码

48000 / 25 = 1920 samples / frame

实际 ltcdump 输出中，相邻时间码帧的采样位置基本按约 1920 samples 递增，例如：

复制代码

17:14:09:01 → 1009 ... 2927
17:14:09:02 → 2928 ... 4847
17:14:09:03 → 4848 ... 6767

因此不仅"声音能听见"，而且从采样位置上也与 25fps 的时间基准相符。

十二、本次所有问题与解决方案

问题	现象	原因/判断	解决方式
找不到 LTC Generator	F1、F2、F11、F12、右键都没找到	Timecode Generator Panel 没显示	`config.json` 中 `timecodePane`、`outputsPane` 改为 `true`
默认 30fps	标题栏显示 `[30.000 fps]`	`"framerate": 30000`	改为 `"framerate": 25000`，重启确认
ALSA 可录但没有信号	电平 00%，WAV 为 -91dB	Input Source/Capture 路由不完整	Input Source=Line，并打开 Capture switch
Capture 音量过高	`arecord -vv` 显示 MAX	输入增益过大	降到 30%，实际活动电平约 43%
DNF 找不到 libltc	`dnf search` 无匹配	当前环境无现成包	源码构建 libltc + ltc-tools
首次解码起始码偏后	出现 `17:14:09:01` 等	录音开始时 Generator 已经运行	重新同步启动录音与 Generator
开头出现 #DISCONTINUITY	起始区域反复出现	解码器启动/重新锁定	观察后续帧；本次后续完全连续

十三、下一步：实时 LTC → OSC

现在完成的是"文件型闭环"：

bash 复制代码

GinormoTime → 3.5mm → Line In → ALSA → WAV → ltcdump

如果最终目标是自己的 LTC 控制程序，下一步可以把 WAV 去掉，让程序直接从 ALSA 读取实时 PCM，然后调用 libltc 实时解码：

bash 复制代码

GinormoTime
   │ LTC
   ▼
3.5mm
   │
   ▼
ALSA hw:0,0
   │
   ▼
实时 PCM
   │
   ▼
libltc LTCDecoder
   │
   ├─ 00:00:12:18
   ├─ 00:00:12:19
   ├─ 00:00:12:20
   └─ ...
   │
   ▼
Cue / 时间条件判断
   │
   ▼
OSC

这条路线就与实际的 "LTC → OSC" 项目非常接近：ALSA 负责采集，libltc 负责恢复时间码，业务程序根据 HH:MM:SS:FF 判断 cue，再发送 OSC。
