Android 上层卡顿在内核中的反应（基于 Linux v7.2.2）

引言

Android 应用卡顿，表象千千万，根因却往往指向同一个方向------Linux 内核。当 UI 线程在 Perfetto 里呈现出 runnable、D 状态或 sleep 时，内核的调度器、内存管理、I/O 栈、Binder 驱动乃至温控模块，都可能是真正的"元凶"。

本文基于 Linux v7.2.2 源码，从机理、代码到日志锚点，系统梳理 Android 上层卡顿在内核中的七类典型反应，并给出可直接落地的排查流程与速查总表。

说明：Android 设备实际运行的是 ACK（Android Common Kernel，LTS + 厂商补丁），但以下子系统结构与 mainline v7.2.2 一致，路径可直接对照。所有代码段与日志字符串均已逐字核对 v7.2.2 源码。

总览：一张表看懂全链路

卡顿形态（Perfetto 线程状态）	内核反应	核心源码路径	日志锚点
`runnable` 久（排队）	调度延迟 / uclamp 选核失误	`kernel/sched/fair.c`	`soft lockup`、schedstat
`D` 状态 + 内存压力	缺页 / 直接回收	`mm/memory.c`、`mm/vmscan.c`	`oom-killer`、`pgmajfault`
`D` 状态 + IO 压力	块层等待 / 写限速	`block/blk-core.c`、`mm/page-writeback.c`	`I/O error`、PSI io
`sleep` 在 IPC	binder 等待	`drivers/android/binder.c`	traces.txt 栈在 IPCThreadState
`sleep` 在 fence	等 GPU 完成	`drivers/dma-buf/dma-fence.c`	`fence timeout`、`FrameMissed`
`running` 但慢	被限频 / 被 softirq 抢	`cpufreq_schedutil.c`、`thermal_core.c`、`softirq.c`	`critical temperature reached`

一、CPU 调度类：任务"排不上队"

1.1 机理

UI 线程就绪但得不到 CPU（runqueue latency 大），或被放到小核。

uclamp 参与选核------Android 给 UI/RenderThread 设 uclamp.min，内核唤醒选核时读取：

c 复制代码

// kernel/sched/fair.c:5913
static inline int task_fits_cpu(struct task_struct *p, int cpu)
{
	unsigned long uclamp_min = uclamp_eff_value(p, UCLAMP_MIN);
	unsigned long uclamp_max = uclamp_eff_value(p, UCLAMP_MAX);
	unsigned long util = task_util_est(p);
	return (util_fits_cpu(util, uclamp_min, uclamp_max, cpu) > 0);
}

c 复制代码

static inline void update_misfit_status(struct task_struct *p, struct rq *rq)
{
	int cpu = cpu_of(rq);

	if (!sched_asym_cpucap_active())
		return;

	/*
	 * Affinity allows us to go somewhere higher?  Or are we on biggest
	 * available CPU already? Or do we fit into this CPU ?
	 */
	if (!p || (p->nr_cpus_allowed == 1) ||
	    (arch_scale_cpu_capacity(cpu) == p->max_allowed_capacity) ||
	    task_fits_cpu(p, cpu)) {

		rq->misfit_task_load = 0;
		return;
	}

	/*
	 * Make sure that misfit_task_load will not be null even if
	 * task_h_load() returns 0.
	 */
	rq->misfit_task_load = max_t(unsigned long, task_h_load(p), 1);
}

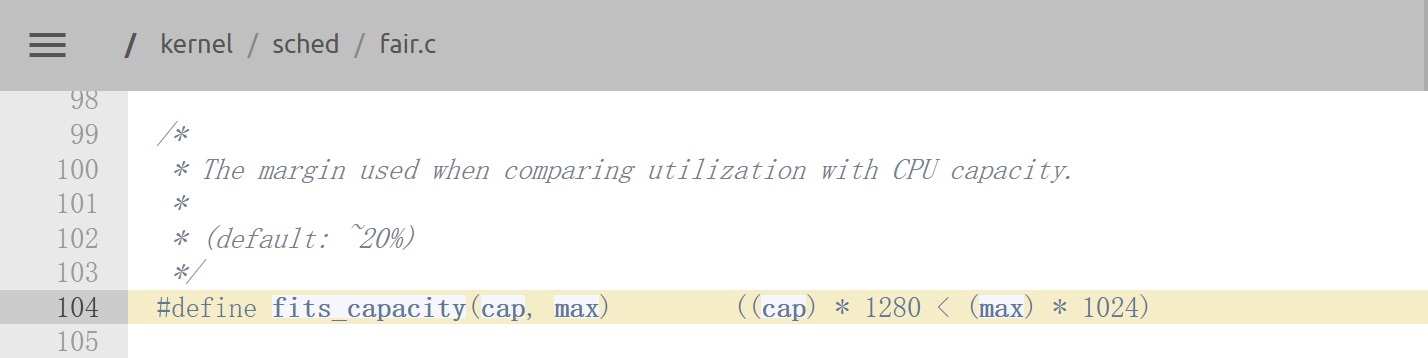

容量判断用 fits_capacity()（fair.c:104）；已在运行但核不够大时走 update_misfit_status()（fair.c:5925）标记 misfit 等迁移------迁移延迟本身就是卡顿。

1.2 日志关键字（dmesg）

关键字	出处	含义
`BUG: soft lockup - CPU#%d stuck for %us!`	`kernel/watchdog.c:884`	CPU 被霸占，附栈
`Watchdog detected hard LOCKUP`	`kernel/watchdog.c:267`	关中断死循环
`INFO: task %s:%d blocked for more than %ld seconds`	`kernel/hung_task.c:253`	D 状态超时，直接打印内核栈
`rcu: INFO: rcu_preempt detected stalls`	`kernel/rcu/tree_stall.h`	RCU 被拖住

1.3 观测

/proc/pressure/cpu；/proc/<pid>/schedstat（等待总时长）；ftrace sched_wakeup→sched_switch 间隔。

二、内存类：卡顿最大的内核来源

2.1 缺页中断

c 复制代码

// mm/memory.c:6651
vm_fault_t handle_mm_fault(struct vm_area_struct *vma, unsigned long address,
			   unsigned int flags, struct pt_regs *regs)
{
	...
	lru_gen_enter_fault(vma);          /* MGLRU 已深度整合 */
	if (unlikely(is_vm_hugetlb_page(vma)))
		ret = hugetlb_fault(vma->vm_mm, vma, address, flags);
	else
		ret = __handle_mm_fault(vma, address, flags);

匿名页缺页是微秒级；文件页 major fault 走 mm/filemap.c 的 filemap_fault() 读存储，毫秒级，直接卡 UI。

2.2 直接回收：分配内存的线程自己去"扫垃圾"

c 复制代码

// mm/vmscan.c:6676
unsigned long try_to_free_pages(struct zonelist *zonelist, int order,
				gfp_t gfp_mask, nodemask_t *nodemask)
{
	struct scan_control sc = {
		.nr_to_reclaim = SWAP_CLUSTER_MAX,
		.priority = DEF_PRIORITY,
		.may_writepage = 1, .may_unmap = 1, .may_swap = 1,
		...
	};
	...
	trace_mm_vmscan_direct_reclaim_begin(sc.gfp_mask, order, NULL);
	nr_reclaimed = do_try_to_free_pages(zonelist, &sc);
	trace_mm_vmscan_direct_reclaim_end(nr_reclaimed, NULL);

这对 tracepoint 就是 Perfetto 里可见的 direct reclaim 事件。实际扫描在 shrink_node()（vmscan.c:6146），MGLRU 走 lru_gen_shrink_node()，传统 LRU 走 shrink_node_memcgs()。源码注释（vmscan.c:6181 附近）还自曝了回收与脏页回写互相拖累的场景。

2.3 PSI：LMKD 杀进程的内核依据

c 复制代码

// kernel/sched/psi.c:1056
void psi_memstall_enter(unsigned long *flags)
{
	...
	current->in_memstall = 1;
	psi_task_change(current, 0, TSK_MEMSTALL | TSK_MEMSTALL_RUNNING);

汇聚成 /proc/pressure/memory 的 some/full，LMKD 监听它杀后台 → 冷启动 → 新卡顿。

2.4 Workingset refault：回收"误伤"

mm/workingset.c:548 的 workingset_refault() 统计刚回收又被访问的页，/proc/vmstat 的 workingset_refault_* 升高 = 切后台再切回卡顿的直接证据。

2.5 日志关键字

来源	关键字	出处
dmesg	`invoked oom-killer: gfp_mask=...`	`mm/oom_kill.c:458`
dmesg	`Killed process %d (%s) ... oom_score_adj:%d`	`mm/oom_kill.c:945`
dmesg	`page allocation failure: order:%u`	`mm/page_alloc.c:5021`（高阶页失败，相机/图形大 buffer 常见）
logcat	`lmkd: Reap 'com.xxx' (pid ...)`	用户态 LMKD

2.6 观测命令

bash 复制代码

adb shell grep -E "pgmajfault|allocstall|pgscan_direct|workingset_refault" /proc/vmstat
adb shell cat /proc/pressure/memory

三、I/O 存储类：D 状态睡眠与写限速

3.1 机理

注意：v7.2.2 中该文件已从 fs/ 移至 mm/。写线程脏页超限被主动限速：

c 复制代码

// mm/page-writeback.c:1802
static int balance_dirty_pages(struct bdi_writeback *wb,
			       unsigned long pages_dirtied, unsigned int flags)
{
	...
	for (;;) {
		nr_dirty = global_node_page_state(NR_FILE_DIRTY);
		balance_domain_limits(gdtc, strictlimit);
		...
		if (!writeback_in_progress(wb) &&
		    (nr_dirty > gdtc->bg_thresh || ...))
			wb_start_background_writeback(wb);

文件头注释写明单次最多睡 200ms------主线程写数据库/日志撞上就是一卡一卡。块层入口为 block/blk-core.c 的 submit_bio()，存储慢时等待方长时间处于 TASK_UNINTERRUPTIBLE。

3.2 日志/观测

bash 复制代码

adb shell cat /proc/pressure/io
adb shell cat /proc/<pid>/stack     # D状态线程卡在块层哪一层
adb shell dmesg | grep -iE "I/O error|ufshcd|mmc.*error|EXT4-fs error"

ftrace：block_rq_issue→block_rq_complete 间隔 = 存储耗时。

四、Binder IPC 类：Android 特有

4.1 服务端等活

c 复制代码

// drivers/android/binder.c:4658
static int binder_wait_for_work(struct binder_thread *thread, bool do_proc_work)
{
	...
	for (;;) {
		prepare_to_wait(&thread->wait, &wait, TASK_INTERRUPTIBLE|TASK_FREEZABLE);
		if (binder_has_work_ilocked(thread, do_proc_work))
			break;
		...
		schedule();          /* 服务端 binder 线程在此睡眠 */

4.2 客户端等返回

binder.c:4762，binder_thread_read() 的 retry 段：

c 复制代码

retry:
	wait_for_proc_work = binder_available_for_proc_work_ilocked(thread);
	thread->looper |= BINDER_LOOPER_STATE_WAITING;
	trace_binder_wait_for_work(wait_for_proc_work,
				   !!thread->transaction_stack,
				   !binder_worklist_empty(proc, &thread->todo));
	...
	ret = binder_wait_for_work(thread, wait_for_proc_work);

trace_binder_wait_for_work 三参数直接暴露问题：整进程忙 / 有嵌套事务在途 / todo 队列积压。system_server 线程池打满时，客户端收不到 reply，上层就是掉帧或 ANR。

4.3 关键调试细节

binder_user_error() 默认不打印（binder.c:159，需 BINDER_DEBUG_USER_ERROR）：

bash 复制代码

adb shell "echo 1 > /sys/module/binder/parameters/debug_mask"
adb shell cat /sys/kernel/debug/binder/{transactions,stats,transaction_log}

打开后 dmesg 才出现 got transaction with invalid handle（binder.c:2303）等错误。ANR 时 /data/anr/traces.txt 主线程栈停在 IPCThreadState::transact 即为此类。

五、图形渲染类：等 GPU fence

c 复制代码

// drivers/dma-buf/dma-fence.c:525
signed long
dma_fence_wait_timeout(struct dma_fence *fence, bool intr, signed long timeout)
{
	...
	dma_fence_enable_sw_signaling(fence);
	...
	trace_dma_fence_wait_start(fence);
	if (ops && ops->wait) {
		ret = ops->wait(fence, intr, timeout);
	} else {
		ret = dma_fence_default_wait(fence, intr, timeout);
	}
	... trace_dma_fence_wait_end(fence);

这对 tracepoint 框出 SurfaceFlinger/HWC 等 GPU 的时长；GPU 负载高或频率低 → fence 晚于 VSync → 掉帧。

日志/观测：

bash 复制代码

adb shell dmesg | grep -iE "fence.*timeout|gpu.*hang|kgsl"
adb shell dumpsys gfxinfo com.xxx framestats      # 帧各阶段耗时
adb shell dumpsys SurfaceFlinger --latency com.xxx

六、中断/软中断类：CPU 被"隐形"占用

v7.2.2 中 __do_softirq() 是 handle_softirqs(false) 的包装，核心循环在 kernel/softirq.c:579：

c 复制代码

static void handle_softirqs(bool ksirqd)
{
	unsigned long end = jiffies + MAX_SOFTIRQ_TIME;
	int max_restart = MAX_SOFTIRQ_RESTART;
	...
	while ((softirq_bit = ffs(pending))) {
		...
		trace_softirq_entry(vec_nr);
		h->action();
		trace_softirq_exit(vec_nr);

MAX_SOFTIRQ_TIME（2ms）/MAX_SOFTIRQ_RESTART（10 次）超限后甩给 ksoftirqd------无论哪种都在和 UI 线程抢 CPU，网络大流量场景（NET_RX）最典型。

观测：/proc/softirqs（复现前后取增量）、ftrace softirq_entry/exit。

七、频率与温控类：性能被"压住"

7.1 schedutil 提频滞后

c 复制代码

// kernel/sched/cpufreq_schedutil.c:419
static void sugov_update_single_freq(struct update_util_data *hook, u64 time,
				     unsigned int flags)
{
	...
	next_f = get_next_freq(sg_policy, sg_cpu->util, max_cap);
	...
	if (sg_policy->policy->fast_switch_enabled) {
		cpufreq_driver_fast_switch(sg_policy->policy, next_f);
	} else {
		sugov_deferred_update(sg_policy);   /* 异步切频，延迟更大 */
	}

目标频率由 get_next_freq()（cpufreq_schedutil.c:193）按 map_util_freq(util, ...) 计算------util 是 PELT 滑动平均，突发负载爬升滞后 → 短帧 burst 在低频上跑。Android 用 uclamp.min 抬 util 正是对冲此滞后（呼应第一节）。

7.2 热限频

drivers/thermal/thermal_core.c:551 的 __thermal_zone_device_update() 读温后走 thermal_zone_handle_trips()（:503），越阈即调 cooling device 压频率上限：

c 复制代码

	list_for_each_entry_safe(td, next, &tz->trips_high, list_node) {
		if (td->threshold > tz->temperature)
			break;
		thermal_trip_crossed(tz, td, governor, true);

日志/观测：

bash 复制代码

adb shell dmesg | grep -i "critical temperature reached"   # thermal_core.c:324
adb shell cat /sys/class/thermal/thermal_zone*/temp
adb shell cat /sys/devices/system/cpu/cpu*/cpufreq/scaling_max_freq   # 被钳=限频
adb shell cat /sys/devices/system/cpu/cpu*/online                     # 大核是否被下线

ftrace：power/cpu_frequency、thermal/thermal_temperature------帧耗时拉长时频率曲线被压平即为此类。

八、标准排查流程（抓一次卡顿的完整动作）

bash 复制代码

# 1. 对齐时钟（logcat 是墙上时间，dmesg 是内核单调时钟）
adb shell "date '+%T.%3N'; cat /proc/uptime"

# 2. 后台落盘
adb logcat -b all -v threadtime > logcat.txt &
adb shell dmesg -w > dmesg.txt &

# 3. 复现前后取计数器增量
adb shell grep -E "pgmajfault|allocstall|workingset_refault" /proc/vmstat > vmstat.before
#   ...复现卡顿...
adb shell grep -E "pgmajfault|allocstall|workingset_refault" /proc/vmstat > vmstat.after

# 4. Perfetto 抓 10s
adb shell perfetto -o /data/misc/perfetto-traces/jank.pftrace -t 10s \
  sched freq idle binder_driver binder_lock memory gfx view wm am sf
adb pull /data/misc/perfetto-traces/jank.pftrace

分析五步走：

锚点：logcat 找 Skipped xx frames / Davey! duration= / ANR in 的时间戳；
定状态：Perfetto 中该时刻看 UI 线程是 running / runnable / D / sleep；
落类别：runnable 久→调度；D 状态→内存或 I/O；sleep 在 binder/fence→IPC 或 GPU；running 但慢→频率/温控；
交叉确认：用该类别的 dmesg 关键字 + 计数器增量验证；
定位根因 ：沿对应源码路径深挖（hung task 日志和 /proc/<pid>/stack 通常直接给出卡住的函数）。

九、速查总表

类别	源码路径（v7.2.2）	dmesg/logcat 关键字	计数器/节点	ftrace 事件
调度	`kernel/sched/fair.c:5913`	`soft lockup`、`blocked for more than`	PSI cpu、schedstat	`sched_switch/wakeup`
缺页	`mm/memory.c:6651`	---	`pgmajfault`	`mm_filemap/*`
直接回收	`mm/vmscan.c:6676`	`invoked oom-killer`	`allocstall`、`pgscan_direct`	`mm_vmscan_direct_reclaim_*`
内存压力	`kernel/sched/psi.c:1056`	lmkd `Reap`	`/proc/pressure/memory`	---
回收误伤	`mm/workingset.c:548`	---	`workingset_refault_*`	---
写限速	`mm/page-writeback.c:1802`	---	PSI io、`/proc/<pid>/stack`	`block_rq_*`
Binder	`drivers/android/binder.c:4658/4762`	`Slow operation`、开 debug_mask 后 `got transaction...`	debugfs binder	`binder_transaction`
GPU fence	`drivers/dma-buf/dma-fence.c:525`	`fence timeout`、`FrameMissed`	`dumpsys gfxinfo`	`dma_fence_wait_*`
软中断	`kernel/softirq.c:579`	---	`/proc/softirqs`	`softirq_entry/exit`
提频	`kernel/sched/cpufreq_schedutil.c:419`	---	`scaling_cur_freq`	`cpu_frequency`
热限频	`drivers/thermal/thermal_core.c:551`	`critical temperature reached`	`scaling_max_freq`、thermal_zone	`thermal_temperature`

总结

上层"卡一下"，在内核里必属七类之一------调度排队、缺页/直接回收、I/O D 状态、binder 等待、fence 等待、中断抢占、限频。先用 PSI 和 Perfetto 定类别，再用日志关键字交叉确认，最后沿源码路径定位根因。
