ROS2 URDF机器人建模初步教程

文章目录

准备工作

URDF (Unified Robot Description Format) 是 ROS 中用于描述机器人物理结构的XML文件，其核心概念有二

Link（连杆）：机器人的刚性部件，如底盘、轮子、机械臂连杆等。其属性包括几何形状、颜色、质量等。
Joint（关节）：连接两个 Link 的"铰链"，用于定义了父子关系、连接位置（xyz）、旋转角度（rpy）以及运动类型（如固定、连续旋转、滑动）。

为了实现一个简单的机器人功能并进行可视化，需要安装下面两个包，分别用于读取模型文件和模拟传感器输入。

bash 复制代码

sudo apt update
sudo apt install ros-lyrical-robot-state-publisher \
                 ros-lyrical-joint-state-publisher-gui

在开始具体的建模之前，创建工作空间

bash 复制代码

# 创建工作空间
mkdir -p sim_ws/src
cd sim_ws/src

# 创建功能包（专门用于存放机器人模型描述文件）
ros2 pkg create --build-type ament_python robot_description

# 创建存放 URDF 文件和 Launch 文件的目录
cd robot_description
mkdir urdf launch

编写URDF模型文件

接下来构建一个最简单的两轮差速移动机器人，仅包括一个长方体底盘（base_link）和两个圆柱体轮子（left_wheel 和 right_wheel）。

在我们刚刚创建的urdf文件下，新建一个simple_robot.urdf文件

python 复制代码

nano urdf/simple_robot.urdf

一般来说，URDF模型都是从CAD工具直接导出的，本文为了理解ROS2的工作机理，直接将其源码贴出来，内容如下

xml 复制代码

<?xml version="1.0"?>
<robot name="simple_robot">

  <!-- ==================== 连杆 (Link) ==================== -->

  <!-- 底盘：一个 0.4m x 0.3m x 0.1m 的蓝色长方体 -->
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.4 0.3 0.1"/>
      </geometry>
      <material name="blue">
        <color rgba="0.2 0.2 0.8 1.0"/>
      </material>
    </visual>
  </link>

  <!-- 左轮：一个半径 0.05m、厚度 0.04m 的黑色圆柱体 -->
  <link name="left_wheel">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
      <material name="black">
        <color rgba="0.1 0.1 0.1 1.0"/>
      </material>
    </visual>
  </link>

  <!-- 右轮：与左轮相同 -->
  <link name="right_wheel">
    <visual>
      <geometry>
        <cylinder radius="0.05" length="0.04"/>
      </geometry>
      <material name="black">
        <color rgba="0.1 0.1 0.1 1.0"/>
      </material>
    </visual>
  </link>

  <!-- ==================== 关节 (Joint) ==================== -->

  <!-- 左轮关节：continuous 表示可以无限旋转（像车轮一样） -->
  <joint name="left_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="left_wheel"/>
    <!-- origin: 相对于父连杆(base_link)中心的位置和旋转 -->
    <!-- xyz="0 0.17 -0.03": 向Y轴正方向偏移0.17m（左侧），向下偏移0.03m -->
    <!-- rpy="-1.5708 0 0": 绕X轴旋转-90度，让圆柱体横过来（像车轮） -->
    <origin xyz="0 0.17 -0.03" rpy="-1.5708 0 0"/>
    <!-- axis: 旋转轴，绕Z轴旋转 -->
    <axis xyz="0 0 1"/>
  </joint>

  <!-- 右轮关节 -->
  <joint name="right_wheel_joint" type="continuous">
    <parent link="base_link"/>
    <child link="right_wheel"/>
    <!-- Y轴负方向偏移（右侧） -->
    <origin xyz="0 -0.17 -0.03" rpy="-1.5708 0 0"/>
    <axis xyz="0 0 1"/>
  </joint>

</robot>

由于我是用ssh控制ubuntu，所以直接进VIM还不好粘贴，这里用的是cat命令，

bash 复制代码

cat << 'EOF' > urdf/simple_robot.urdf
# 在这里直接使用终端的粘贴快捷键
# 粘贴完内容后，另起一行输入 EOF 并回车
EOF

编写Launch文件

我们需要启动三个核心节点来在 RViz2 中显示机器人：

robot_state_publisher：读取 URDF 文件，将其发布到 /robot_description 话题，并根据关节状态发布 TF 坐标变换。
joint_state_publisher_gui：弹出一个带滑块的 GUI 窗口，让你手动拖动关节（如转动轮子），并发布关节状态到 /joint_states 话题。
rviz2：三维可视化工具，接收上述数据并渲染机器人模型。

在/robot_description/launch/ 目录下，新建文件

复制代码

display_robot_launch.py

内容如下

python 复制代码

import os
from launch import LaunchDescription
from launch_ros.actions import Node
from ament_index_python.packages import get_package_share_directory

def generate_launch_description():
    # 1. 获取功能包的 share 目录路径
    pkg_share = get_package_share_directory('robot_description')

    # 2. 拼接 URDF 文件的完整路径
    urdf_file = os.path.join(pkg_share, 'urdf', 'simple_robot.urdf')

    # 3. 读取 URDF 文件内容为字符串
    with open(urdf_file, 'r') as f:
        robot_desc = f.read()

    return LaunchDescription([
        # 节点 1：robot_state_publisher
        # 将 URDF 字符串作为参数传入，它会发布 TF 和 robot_description
        Node(
            package='robot_state_publisher',
            executable='robot_state_publisher',
            parameters=[{'robot_description': robot_desc}],
            output='screen'
        ),

        # 节点 2：joint_state_publisher_gui
        # 提供 GUI 滑块，手动控制关节角度
        Node(
            package='joint_state_publisher_gui',
            executable='joint_state_publisher_gui',
            output='screen'
        ),

        # 节点 3：rviz2
        # 启动三维可视化窗口
        Node(
            package='rviz2',
            executable='rviz2',
            output='screen'
        ),
    ])

修改setup.py，确保顶部导入了os和glob，没有的话就补上

python 复制代码

import os
from glob import glob

修改data_files部分，添加urdf和launc目录的安装规则

python 复制代码

data_files=[
    # 现有内容不用动
    # 安装 URDF 文件
    (os.path.join('share', package_name, 'urdf'), glob(os.path.join('urdf', '*.urdf'))),
    # 安装 Launch 文件
    (os.path.join('share', package_name, 'launch'), glob(os.path.join('launch', '*launch.[pxy][yma]*'))),
],

编译与运行

回到sim_ws目录，

bash 复制代码

colcon build
source install/setup.bash
ros2 launch robot_description display_robot_launch.py

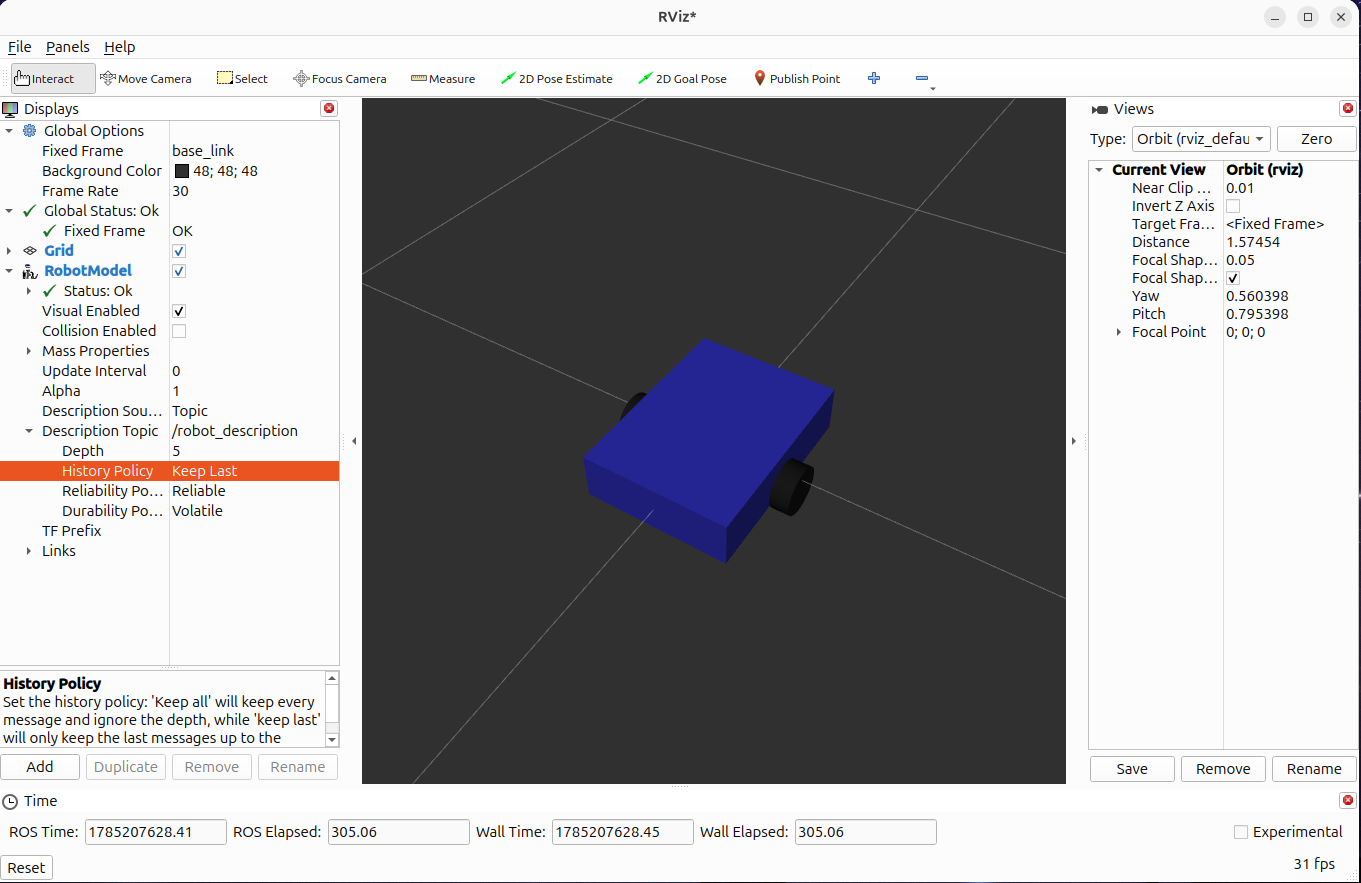

弹出rviz窗口后，将左侧面板Global Options下的Fixed Frame修改为base_link。

然后在点击下方的 Add（添加）按钮，在弹出的窗口中，在By display type选项卡中，选中RobotModel，点击 OK。

此时左侧Displays列表中会多出这个RobotModel，点击展开，确保Visual Enabled选项被勾选，然后将Discription Topic的值设为/robot_description，这时窗口中就会出现我们创建的哪个小车了。
