国产嵌入式SDR平台LW-E320-G详解：射频、FPGA、ARM架构与应用选型

LW-E320-G是一款集宽频射频收发、FPGA实时信号处理、四核ARM计算与Embedded Linux于一体的国产嵌入式软件无线电平台。

与主要依赖上位机完成处理的传统SDR设备相比，LW-E320-G可以在设备内部完成射频信号采集、FPGA实时处理、嵌入式算法运行及设备控制，适用于通信开发、频谱监测、无人机射频信号侦测、雷达、测向、无人平台以及专业无线电设备集成。

本文将从核心参数、硬件架构、数据处理流程、软件开发环境、典型应用和版本选型等方面，对LW-E320-G进行介绍。

一、LW-E320-G核心参数

LW-E320-G采用北微B9361NYB射频收发芯片与复旦微电子FMQL45T900 SoC，支持2发2收、最大56 MHz瞬时带宽，并集成FPGA实时处理和四核ARM嵌入式计算能力。

参数项目	规格
射频频率范围	70 MHz～6 GHz
射频通道	2TX、2RX
最大瞬时带宽	56 MHz
ADC/DAC分辨率	12 bit
最高采样率	61.44 MSps
射频收发芯片	北微B9361NYB
SoC	复旦微电子FMQL45T900
ARM处理器	四核ARM，最高800 MHz
FPGA资源	350K LUTs、900个DSP、19.2 Mb BRAM
网络接口	RJ45千兆网；Standard版支持SFP+
同步接口	10 MHz REF、PPS
操作系统	OpenEmbedded Linux
软件开发	UHD开发支持，可结合RFNoC、GNU Radio、MATLAB等工具

这些配置使LW-E320-G不仅能够完成宽频射频信号采集，还可以承担部分实时信号处理、设备控制和嵌入式算法运行任务。

二、射频、FPGA与ARM一体化架构

LW-E320-G的核心特点，是将射频收发、FPGA实时处理和ARM嵌入式计算集成到同一平台中。

1. 宽频射频收发

LW-E320-G覆盖70 MHz～6 GHz频率范围，支持2TX、2RX及最大56 MHz瞬时带宽，可以用于多个无线通信、频谱感知和信号分析频段。

双发双收架构既可以用于常规收发，也可根据应用需求进行双通道信号采集、通道对比或相关算法开发。

2. FPGA实时信号处理

射频信号经过模数转换后，会产生持续的高速数据流。如果所有原始数据都直接传输给外部计算机，不仅会占用大量接口带宽，还会增加系统处理延迟和存储压力。

LW-E320-G搭载的FPGA拥有350K LUTs、900个DSP及19.2 Mb BRAM，可用于实现：

• 数字下变频
• 数字上变频
• FIR滤波
• FFT频谱分析
• 信道化处理
• 调制解调
• 数据抽取与降采样
• 信号触发与筛选
• 自定义实时处理模块

通过在设备端完成部分底层信号处理，可以减少需要输出的数据量，提高系统实时性。

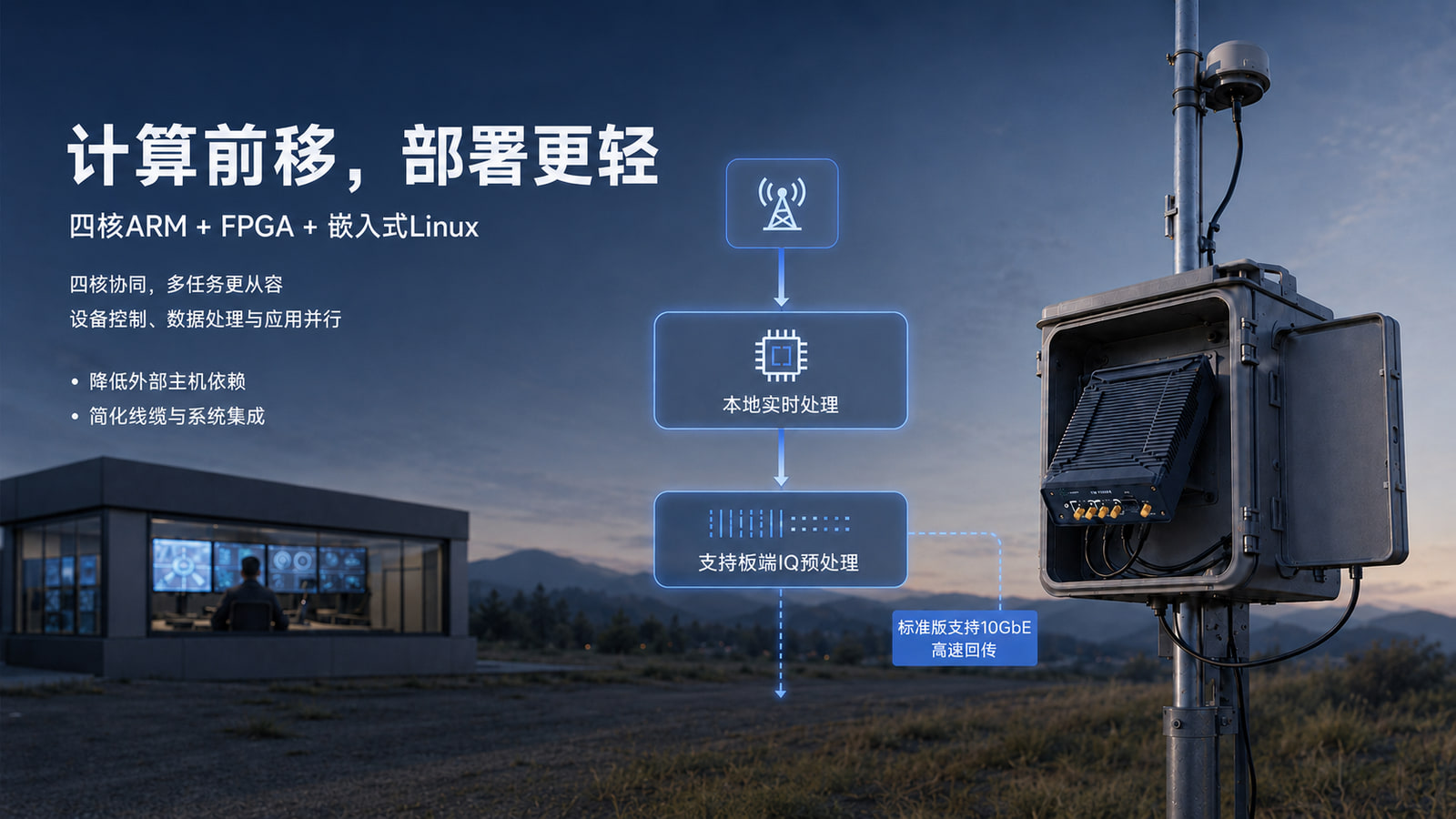

3. 四核ARM嵌入式计算

LW-E320-G集成四核ARM处理器并运行OpenEmbedded Linux，可用于设备控制、数据管理、网络通信和上层应用程序运行。

与双核或单核嵌入式平台相比，四核ARM可以更灵活地分配系统服务、数据处理、通信控制和应用算法等任务，尤其适合需要多任务并行运行的嵌入式无线电系统。

三、典型数据处理流程

LW-E320-G的典型数据处理链路如下：

射频信号输入 → B9361NYB完成射频收发与模数转换 → FPGA完成数字下变频、滤波、FFT或自定义实时处理 → ARM运行控制程序及应用算法 → 通过网络或其他接口输出数据与处理结果

在实际项目中，可以根据算法实时性和数据吞吐量，将不同任务分别部署在FPGA、ARM或外部计算平台上。

例如：

• 高速滤波、FFT和信道化适合部署在FPGA中
• 设备控制、参数配置和结果管理适合运行在ARM端
• 部分信号检测、分类和协议处理算法可以运行在ARM端
• 计算量较大的模型可以结合外部服务器或边缘计算平台完成

这种分层处理方式，可以避免将所有任务集中在上位机中，提高系统集成度，并降低原始射频数据持续回传带来的带宽压力。

四、为什么无线电系统正在走向嵌入式？

传统软件无线电系统通常由"射频设备＋高性能计算机"组成。实验室开发阶段，这种方式便于调试，但进入外场部署和整机集成后，往往会面临以下问题：

• 上位机体积和功耗较大
• 原始射频数据传输压力高
• 多台设备连接和管理复杂
• 系统启动及长期运行依赖外部计算机
• 不利于移动平台、无人平台及便携设备集成
• 从实验室原型转化为整机产品的成本较高

嵌入式SDR将FPGA、ARM和操作系统集成到设备内部，可以直接运行部分信号处理和控制程序，使SDR从单纯的"信号采集设备"转变为可独立工作的"无线电节点"。

对于频谱监测、无人机射频信号侦测、无线通信终端和无人平台等应用，这种架构更有利于实现小型化和长期部署。

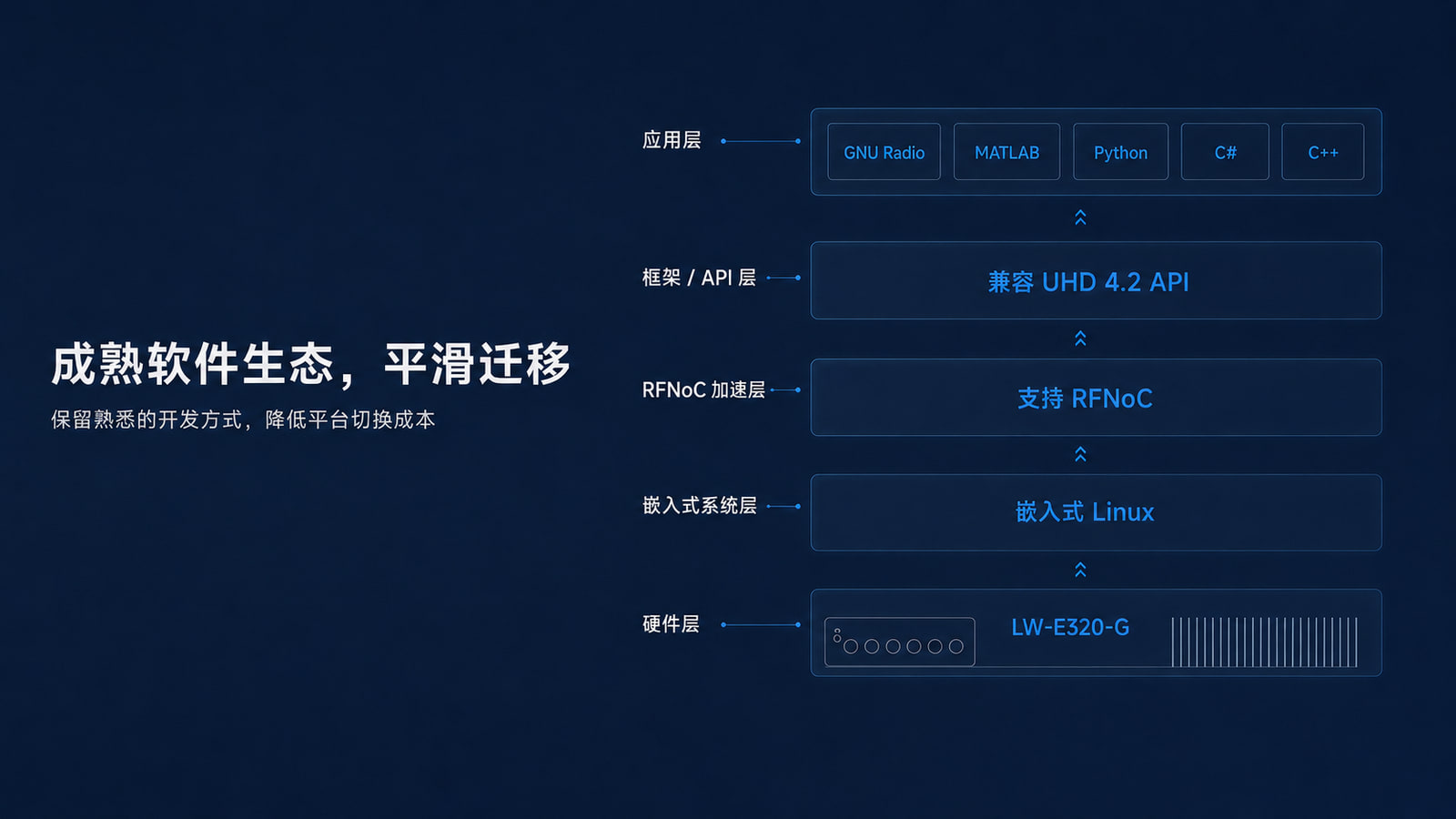

五、软件开发环境

LW-E320-G运行OpenEmbedded Linux，支持在ARM端开发和部署C/C++等应用程序，并可围绕FPGA构建实时信号处理模块。

平台提供UHD开发支持，可结合RFNoC、GNU Radio及MATLAB等常用工具开展软件无线电开发。

开发过程中，可以根据实际项目选择不同的实现方式：

• 在Linux中运行设备控制和应用程序
• 通过网络接口进行远程配置和数据传输
• 在FPGA中部署实时信号处理模块
• 使用GNU Radio搭建和验证无线电处理流程
• 使用MATLAB开展算法开发、信号分析和数据验证
• 将已有算法逐步迁移到ARM或FPGA中运行

由于不同项目的软件版本、数据接口和FPGA工程需求存在差异，具体支持范围应以配套软件及技术资料为准。对于已有工程，建议在正式选型前确认软件环境、接口方式、关键指标及验收条件，并进行适配验证。

六、典型应用方向

1. 无人机射频信号侦测

LW-E320-G可以用于无人机遥控、图传等射频信号的采集与分析，为无人机信号检测、特征提取、协议研究和射频识别算法提供硬件基础。

FPGA可承担高速频谱分析、信号检测和数据预处理，ARM则可以运行设备控制、数据管理和部分应用算法。

需要注意的是，LW-E320-G属于专业SDR开发与集成平台，并不是已经完成全部无人机侦测功能的行业整机。实际侦测距离、识别能力和定位效果，还取决于天线、射频前端、算法及整机系统设计。

2. 频谱监测与智能频谱感知

在频谱监测系统中，如果持续回传全部原始IQ数据，会对网络和存储系统造成较大压力。

LW-E320-G可以在FPGA端完成FFT、滤波、信号触发和数据筛选，只将频谱结果、目标信号或经过预处理的数据输出给上层系统，适用于：

• 固定式频谱监测节点
• 移动频谱监测设备
• 异常信号发现
• 无线电环境感知
• 信号特征采集与分析
• 多节点协同监测

3. 无线通信与算法验证

LW-E320-G可用于通信波形开发、调制解调算法验证、无线链路测试及无线协议研究。

开发人员可以先在GNU Radio或MATLAB等环境中验证算法，再根据实时性和部署要求，将部分模块迁移到FPGA或ARM端。

4. 雷达、测向与阵列系统

依托双通道收发能力、参考时钟及PPS接口，LW-E320-G可以用于雷达信号处理、无线电测向和多设备协同研究。

如果项目需要高速数据交换、GPS/GNSS接口或GPSDO，建议选择扩展能力更完整的Standard版。

对于多通道相参、阵列处理或高精度同步应用，还需要结合具体系统架构，对通道数量、同步精度、时钟分配和射频前端进行专项评估。

5. 无人平台与嵌入式设备

LW-E320-G能够在Linux系统中独立运行，适合安装在无人车、无人机、便携式设备及其他边缘节点中。

在设备端完成部分处理后，只需要上传目标信息、频谱结果或分析数据，可以降低通信链路的实时带宽需求。

七、Standard与OEM版有什么区别？

LW-E320-G提供Standard与OEM两个版本。

两者采用相同的核心射频收发、FPGA实时处理及四核ARM嵌入式计算架构，主要区别在于高速接口、定位同步功能和应用定位。

对比项目	LW-E320-G-Standard	LW-E320-G-OEM
射频频率范围	70 MHz～6 GHz	70 MHz～6 GHz
射频通道	2TX、2RX	2TX、2RX
最大瞬时带宽	56 MHz	56 MHz
FPGA与四核ARM	支持	支持
RJ45千兆网	支持	支持
SFP+高速接口	支持1G/10G/Aurora	不配备
GPS/GNSS接口	支持	不配备
GPSDO	默认内置自研GPSDO	不配备
主要定位	开发、验证、测试与扩展	整机集成、产品化与批量部署
适合客户	高校、研究所、专业研发团队	系统集成商、设备厂商

需要强调的是，OEM版并不是降低核心射频或信号处理性能，而是在Standard版的基础上精简部分高速及同步扩展功能。

如果项目不需要SFP+、GPS/GNSS和GPSDO，OEM版可以保留核心SDR能力，并更方便地集成进客户的自有设备。

八、如何选择适合的版本？

选择Standard还是OEM，可以重点判断以下几个问题：

1. 项目处于什么阶段？

如果处于算法开发、方案验证、科研实验或外场测试阶段，需要保留更多接口和扩展能力，建议选择Standard版。

如果已经拥有相对成熟的算法或整机方案，准备将SDR集成进自有产品，可以优先评估OEM版。

2. 是否需要高速数据传输？

如果需要通过10GbE或Aurora传输高速数据，应选择配备SFP+接口的Standard版。

如果主要通过RJ45千兆网传输处理结果、频谱数据或经过抽取的数据，OEM版可能已经能够满足需求。

3. 是否需要定位或时钟同步？

如果系统需要GPS/GNSS输入、GPSDO或多设备时间同步，建议选择Standard版。

如果系统内部已经具备统一的时钟和定位模块，或者不需要相关功能，可以选择OEM版。

4. 算法最终运行在哪里？

如果算法主要运行在外部计算机中，需要重点关注数据接口和传输带宽。

如果计划将算法部署在设备内部，则需要进一步明确哪些模块运行在FPGA中、哪些模块运行在ARM端，以及算法所需的计算资源和存储空间。

九、从开发验证到产品化部署

很多SDR项目都会经历以下过程：

需求确认 → 射频数据采集 → 算法验证 → FPGA实时化 → ARM端部署 → 整机集成 → 外场测试 → 批量交付

在项目早期，开发团队通常更关注接口是否完整、调试是否方便，以及数据能否快速导出，因此需要扩展能力较强的开发验证平台。

进入产品化阶段后，关注重点会逐渐转向整机尺寸、接口利用率、部署方式、供应能力和批量交付。

LW-E320-G采用Standard与OEM双版本设计，使项目在开发验证与整机集成阶段能够保持相对一致的核心硬件架构，减少后期重新选型和算法迁移带来的工作量。

十、版本选型与参考价格

目前两个版本的对外参考价格为：

• LW-E320-G-Standard：39,800元/台
• LW-E320-G-OEM：单台样品价29,800元/台，批量项目单独评估

最终配置和报价可能根据采购数量、技术服务及具体项目需求进行调整。

正式选型前，建议明确以下信息：

1. 工作频率范围及瞬时带宽
2. 接收和发射通道需求
3. 数据输出速率及接口形式
4. FPGA端需要实现的处理功能
5. ARM端需要运行的软件和算法
6. 是否需要10GbE、GPS/GNSS或GPSDO
7. 使用场景及环境条件
8. 软件版本、API接口和现有工程情况
9. 项目处于开发验证还是产品化阶段
10. 最终验收指标

总结

LW-E320-G是一款面向专业无线电开发和设备集成的国产嵌入式SDR平台，具备以下特点：

• 70 MHz～6 GHz宽频射频覆盖
• 2TX、2RX射频通道
• 最大56 MHz瞬时带宽
• 大规模FPGA实时信号处理
• 四核ARM嵌入式计算
• OpenEmbedded Linux独立运行
• Standard与OEM双版本设计
• 支持从算法验证向整机集成延伸

LW-E320-G并不是预置了所有行业应用功能的成品系统，而是一套可用于射频采集、实时处理、算法运行和设备集成的基础平台。

对于通信开发、频谱监测、无人机射频信号侦测、雷达、测向及无人平台等项目，开发团队可以根据算法实时性、数据吞吐量和部署方式，将任务分别分配到FPGA、ARM或外部计算平台中，构建适合自身应用的无线电系统。
