第 01 篇：「架构鸟瞰与进程启动链路」—— JobManager / TaskManager 从零长出来的完整调用链

头茬韭菜2026-09-04 19:22

仓库：https://github.com/apache/flink

官方文档：https://nightlies.apache.org/flink/flink-docs-lts/

技术栈：Java 11 / Scala（少量兼容层）/ Akka-Pekko RPC / Calcite

解读版本：release-1.20.5（commit 0980485）

解读视角：总架构师评审（架构 / 源码 / 生产 / 进阶）

第 01 篇：「架构鸟瞰与进程启动链路」------ JobManager / TaskManager 从零长出来的完整调用链

阅读本文你将了解：

  1. Flink 集群的"出生过程"分几层：runClusterEntrypoint → startCluster → runCluster → 组件 onStart，每层职责边界在哪（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:738 / :225 / :288）。
  2. DispatcherResourceManagerComponentFactory.create(...) 一行调用，背后装配了 Dispatcher、ResourceManager、JobMaster、BlobServer 等十几个组件（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:301）。
  3. JobManager 与 TaskManager 的启动不对称：JM 靠 Dispatcher.onStart 恢复历史作业（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:349），TM 靠 TaskExecutor.onStart 反向去"找" ResourceManager 注册（flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:470）。
  4. 一个 Task 真正跑起来前，要先在 doRun 的自旋状态机里完成 CREATED→DEPLOYING 迁移并加载用户 JAR 类加载器（flink-runtime/src/main/java/org/apache/flink/runtime/taskmanager/Task.java:581 / :637）。

01.0 一句话定性

Flink 的进程启动代码，本质是一套模板方法 + 组件工厂 的装配器：ClusterEntrypoint 用模板方法锁死启动骨架（安全上下文 → 服务初始化 → 组件装配 → 退出码），把"具体装配哪些组件"这个可变点下放给子类实现的 createDispatcherResourceManagerComponentFactory；而真正干活的组件（Dispatcher、ResourceManager、TaskExecutor）全是 RpcEndpoint 子类，靠 onStart 钩子在自己的 RPC 主线程里各自就位。理解这条链，就理解了"为什么 Flink 能同时支持 standalone / YARN / K8s 三种部署模式却共享同一套启动骨架"。

01.1 架构视角（Architect）

01.1.1 组件拓扑：控制面与数据面的分工

Flink 运行时由两类进程组成：一个（或 HA 下多个）JobManager 进程承载控制面，多个 TaskManager 进程承载数据面。JobManager 内部再细分四个协作组件，各自是一个独立的 RpcEndpoint：

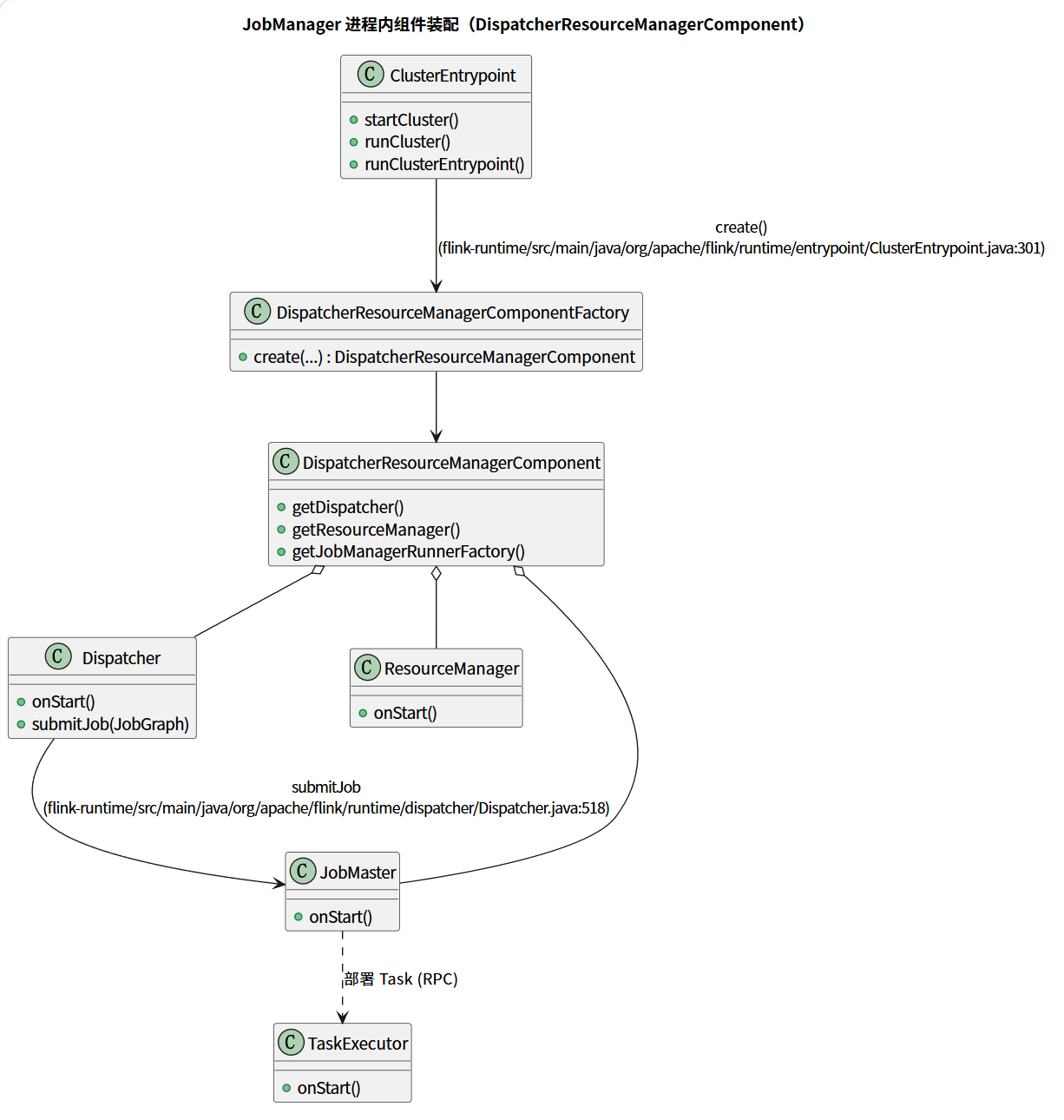

图示讲解 ：这张类图回答"JobManager 进程内部，谁负责把组件攒到一起"。ClusterEntrypoint 只持有 DispatcherResourceManagerComponentFactory，通过它的 create(...) 一次拿到打包好的 DispatcherResourceManagerComponent（内含 Dispatcher、ResourceManager、JobMaster 三个核心组件，flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:301-316 传入了 13 个依赖：ioExecutor、commonRpcService、haServices、blobServer、heartbeatServices、metricRegistry 等）。这种"工厂返回一个聚合组件"的设计，让 ClusterEntrypoint 不必关心组件间错综复杂的构造依赖，也解释了为何 JM 启动参数如此之多。箭头 Dispatcher → JobMaster 的 submitJob 表示作业提交入口，JobMaster ..> TaskExecutor 的虚线则表示跨进程的 RPC 部署。

01.1.2 启动骨架是"模板方法"，装配细节是"抽象方法"

ClusterEntrypoint 是 JM 进程的骨架类，它定义了一个不可覆写的启动顺序，把可变点留给子类。这个设计的价值在于：YARN 的 YarnJobClusterEntrypoint、K8s 的 KubernetesSessionClusterEntrypoint、本地 StandaloneSessionClusterEntrypoint 走的是同一套 startCluster 骨架，只是各自实现的 createDispatcherResourceManagerComponentFactory 返回不同的组件工厂。这是 Flink 支持多种部署模式却不大改启动代码的根本原因------改动点被收敛到工厂这一层。

01.2 源码侦探（Source Sleuth）

01.2.1 第一层：静态启动壳 runClusterEntrypoint

进程的 main 方法最终都会收敛到 ClusterEntrypoint.runClusterEntrypoint 这个静态方法。它的职责只有一个：把 startCluster 抛出的异常翻译成进程退出码，并阻塞等待集群终止：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:738
public static void runClusterEntrypoint(ClusterEntrypoint clusterEntrypoint) {
    final String clusterEntrypointName = clusterEntrypoint.getClass().getSimpleName();
    try {
        clusterEntrypoint.startCluster();
    } catch (ClusterEntrypointException e) {
        LOG.error(
                String.format("Could not start cluster entrypoint %s.", clusterEntrypointName), e);
        System.exit(STARTUP_FAILURE_RETURN_CODE);   // 启动失败：非零退出码
    }
    int returnCode;
    Throwable throwable = null;
    try {
        returnCode = clusterEntrypoint.getTerminationFuture().get().processExitCode();
    } catch (Throwable e) {
        throwable = ExceptionUtils.stripExecutionException(e);
        returnCode = RUNTIME_FAILURE_RETURN_CODE;   // 运行期失败：另一套退出码
    }
    LOG.info("Terminating cluster entrypoint process {} with exit code {}.", ...);
    System.exit(returnCode);
}

关键源码事实 ：runClusterEntrypoint 把失败分成两类------STARTUP_FAILURE_RETURN_CODE（startCluster 里就炸了，集群根本没起来）和 RUNTIME_FAILURE_RETURN_CODE（起来之后才炸），两者的退出码不同，flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:747 与 :757 分别对应。这个区分对容器环境（YARN/K8s）意义重大：容器编排器正是靠退出码判断该"原地重启"还是"标记应用失败"。这是"进程生命周期被显式编码为退出码"的典型范例。

01.2.2 第二层：startCluster 的安全上下文与服务初始化

startCluster 是骨架的第一段，它做的第一件事不是启动组件，而是先建立安全边界：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:225
public void startCluster() throws ClusterEntrypointException {
    LOG.info("Starting {}.", getClass().getSimpleName());
    try {
        FlinkSecurityManager.setFromConfiguration(configuration);   // :229 安全上下文
        PluginManager pluginManager =
                PluginUtils.createPluginManagerFromRootFolder(configuration);
        configureFileSystems(configuration, pluginManager);          // :232 文件系统插件
        SecurityContext securityContext = installSecurityContext(configuration); // :234
        ClusterEntrypointUtils.configureUncaughtExceptionHandler(configuration);
        securityContext.runSecured(
                (Callable<Void>) () -> { runCluster(configuration, pluginManager); return null; });
    } catch (Throwable t) {
        // 清理半初始化状态，转成 ClusterEntrypointException 抛出
    }
}

关键源码事实 ：startCluster 的骨架顺序是"安全 → 插件 → 文件系统 → 服务"，其中 FlinkSecurityManager.setFromConfiguration（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:229）发生在一切之前 ，因为后续加载的文件系统插件、用户代码都需要在安全沙箱里运行。installSecurityContext（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:234）返回的 SecurityContext 再用 runSecured 把真正的 runCluster 包进去------这个"先装护栏、再跑业务"的顺序，是启动代码里最容易被忽略、却决定安全边界是否真正生效的细节。

01.2.3 第三层：runCluster 的组件装配

runCluster 是启动的真正核心，它完成两件事：先 initializeServices 初始化一批跨组件共享的服务（RPC 服务、HA 服务、BlobServer、心跳服务、指标注册表），再调用工厂把组件攒起来：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:288
private void runCluster(Configuration configuration, PluginManager pluginManager) throws Exception {
    synchronized (lock) {
        initializeServices(configuration, pluginManager);           // :291 共享服务
        // 把本机地址写回配置，供后续组件使用
        configuration.set(JobManagerOptions.ADDRESS, commonRpcService.getAddress());  // :294
        configuration.set(JobManagerOptions.PORT, commonRpcService.getPort());        // :295
        final DispatcherResourceManagerComponentFactory
                dispatcherResourceManagerComponentFactory =
                        createDispatcherResourceManagerComponentFactory(configuration); // :299
        clusterComponent = dispatcherResourceManagerComponentFactory.create(  // :301 装配
                configuration, resourceId.unwrap(), ioExecutor, commonRpcService,
                haServices, blobServer, heartbeatServices, delegationTokenManager,
                metricRegistry, executionGraphInfoStore,
                new RpcMetricQueryServiceRetriever(...), failureEnrichers, this);
        clusterComponent.getShutDownFuture().whenComplete(...);  // :318 挂接关停回调
    }
}

关键源码事实 ：initializeServices（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:291）与组件装配（:301）被刻意拆成两步，因为它们有严格的时序依赖------组件构造需要 commonRpcService、haServices、blobServer 这些共享服务先就绪。而 createDispatcherResourceManagerComponentFactory（:299）是 ClusterEntrypoint 唯一的抽象方法，正是它把"装配哪些组件"这个可变点隔离出来：standalone、YARN、K8s 三类 Entrypoint 的差异，全部沉淀在这个工厂方法的实现里。这是整个启动链路的"分水岭"。

01.2.4 JM 侧：Dispatcher.onStart 的恢复语义

组件装配完成后，RPC 系统会回调每个 RpcEndpoint 的 onStart。Dispatcher 的 onStart 有一段很关键的逻辑------恢复上次未完成的作业：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:349
public void onStart() throws Exception {
    try {
        startDispatcherServices();      // :351 注册指标
    } catch (Throwable t) {
        onFatalError(exception); throw exception;
    }
    startCleanupRetries();              // :360 清理残留 JobResult
    startRecoveredJobs();               // :361 恢复历史作业
    this.dispatcherBootstrap = this.dispatcherBootstrapFactory.create(...); // :363
}

关键源码事实 ：startRecoveredJobs（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:361）的存在，解释了 Flink 的 HA 恢复入口为何在 Dispatcher 而非 JobMaster------Dispatcher 是唯一在启动时就能拿到 executionGraphInfoStore（持久化的作业图存储）的组件。它会遍历 recoveredJobs 列表，逐个 runRecoveredJob 把上次崩溃前还没跑完的作业重新拉起来（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:397-401）。这一行是"作业级容错"的起点，与后面第 06 篇的 Checkpoint 状态恢复是两回事------前者恢复"作业还在跑"，后者恢复"算到哪一步了"。

01.2.5 TM 侧：TaskExecutor.onStart 的"反向寻址"

与 JobManager 不同，TaskManager 启动后不知道 ResourceManager 在哪，所以它的 onStart 是先启动一个 leader 监听器，等着发现 ResourceManager 再主动注册：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:470
public void onStart() throws Exception {
    try {
        startTaskExecutorServices();
    } catch (Throwable t) {
        onFatalError(...); throw exception;
    }
    startRegistrationTimeout();   // :481 注册超时兜底
}

// :484
private void startTaskExecutorServices() throws Exception {
    resourceManagerLeaderRetriever.start(new ResourceManagerLeaderListener()); // :487 找 RM
    taskSlotTable.start(new SlotActionsImpl(), getMainThreadExecutor());       // :490 启动 Slot 表
    jobLeaderService.start(getAddress(), getRpcService(), haServices, ...);    // :493 Job Leader
    fileCache = new FileCache(...);                                            // :496 文件缓存
    tryLoadLocalAllocationSnapshots();                                         // :501 恢复本地 Slot 分配
}

关键源码事实 ：TM 启动的第一个动作是 resourceManagerLeaderRetriever.start(...)（flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:487）------这揭示了 JM 与 TM 启动的根本不对称 ：JM 是"中心"，组件靠工厂直接注入就位；TM 是"边缘"，必须通过 leader 发现机制去"找"ResourceManager，找到后由 ResourceManagerLeaderListener 触发注册。startRegistrationTimeout（:481）则是兜底：如果一直找不到 RM，超时后 TM 会转入失败处理，避免进程永远空转。这个"反向寻址 + 超时兜底"的模式，是分布式系统里边缘节点启动的通用范式。

01.2.6 终点：Task.run 的状态机与用户代码加载

当一个 Task 被部署到 TM 的 Slot 上，最终会走到 Task.run。它的核心是一个自旋状态机 + 用户代码类加载：

java 复制代码
// flink-runtime/src/main/java/org/apache/flink/runtime/taskmanager/Task.java:581
private void doRun() {
    while (true) {                              // :585 自旋状态机
        ExecutionState current = this.executionState;
        if (current == ExecutionState.CREATED) {
            if (transitionState(ExecutionState.CREATED, ExecutionState.DEPLOYING)) break;
        } else if (current == ExecutionState.FAILED) {
            notifyFinalState(); metrics.close(); return;
        } else if (current == ExecutionState.CANCELING) {
            if (transitionState(ExecutionState.CANCELING, ExecutionState.CANCELED)) {
                notifyFinalState(); metrics.close(); return;
            }
        } else {
            throw new IllegalStateException("Invalid state for beginning of operation ...");
        }
    }
    // ... 后续获取用户代码类加载器
    userCodeClassLoader = createUserCodeClassloader();   // :637 加载用户 JAR
}

关键源码事实 ：doRun 里的 while(true) 自旋（flink-runtime/src/main/java/org/apache/flink/runtime/taskmanager/Task.java:585）不是为了忙等，而是用 CAS 式的 transitionState 处理"部署指令到达时状态可能已经被外部改掉"的竞态------比如 Task 刚部署就收到取消信号。这个循环只在 CREATED→DEPLOYING 迁移成功时 break，其余情况要么提前终止、要么抛异常。紧接着的 createUserCodeClassloader（flink-runtime/src/main/java/org/apache/flink/runtime/taskmanager/Task.java:637）是整条链路的"用户代码边界"：从这里开始，用户 JAR 里的 StreamTask/算子逻辑才被加载进 Flink 的执行环境。读懂 doRun 的开头几行，就读懂了 Flink 执行模型的最内层。

01.3 生产实践（Production）

01.3.1 启动时序：一张图看懂全链路

把上面六段串起来，就是一次完整的进程启动时序：

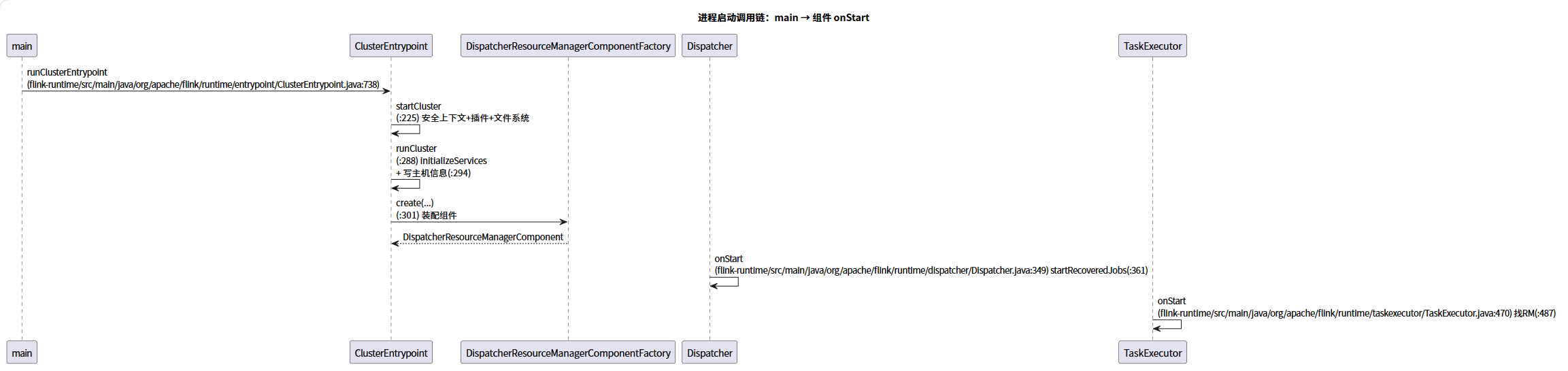

图示讲解 ：这张时序图回答"一次进程启动，控制面与数据面各自经历了什么"。上半部分是控制面：main 调 runClusterEntrypoint（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:738），进入 startCluster 先装安全上下文（:225），再进 runCluster 初始化共享服务并写回主机信息（:288/:294），随后通过工厂 create（:301）一次装配出 Dispatcher 等组件。下半部分是两条并行的 onStart：Dispatcher 走 startRecoveredJobs 恢复历史作业（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:361），TaskExecutor 走 leader 发现去找 ResourceManager 注册（flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:487）。注意 main 在 runClusterEntrypoint 里是阻塞 的（getTerminationFuture().get()），这意味着 JM 主线程启动后并不会退出，而是等待集群终止信号------这是与"一次性批处理进程"最本质的差别。

01.3.2 启动相关的关键配置

配置项 作用 源码锚点
jobmanager.rpc.address / jobmanager.rpc.port JM 对外 RPC 地址，runCluster 会写回配置 flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:294-295
jobmanager.memory.process.size JM 进程总内存，影响 JVM 堆与非堆划分 JobManagerOptions
rest.address / rest.port Web UI/REST 端点 RestOptions
high-availability.type 决定 haServices 是 ZooKeeper/K8s/Standalone HighAvailabilityOptions
taskmanager.registration.timeout TM 注册 RM 的超时，对应 startRegistrationTimeout flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:481

01.3.3 启动失败的三个高频坑

  1. 端口冲突 ：runCluster 里 commonRpcService 若绑定失败，startCluster 会捕获 Throwable 并清理半初始化状态后抛 ClusterEntrypointException（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:244-266），最终由 runClusterEntrypoint 转成非零退出码（:747）。排查日志里找 Could not start cluster entrypoint 关键字即可定位。
  2. HA 服务连不上 ：若配置了 ZooKeeper HA 但 ZK 不可达，initializeServices 阶段就会失败------这是 startCluster 里"服务初始化"和"组件装配"被拆开的原因，日志会明确停在 Initializing cluster services（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:345）之后。
  3. TM 注册超时 ：TM 起来后若一直找不到 RM，startRegistrationTimeout（flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:481）会触发，进程进入失败处理。这是 K8s 环境下 Service 未就绪、或网络分区时最常见的症状。

01.4 进阶向导（Advanced）

01.4.1 扩展点：如何加一种新的部署模式

Flink 支持新部署模式（如自研容器平台）的最小改动，就是继承 ClusterEntrypoint 并实现 createDispatcherResourceManagerComponentFactory 。这条扩展路径之所以干净，正是因为 ClusterEntrypoint 把启动骨架锁死、把装配细节隔离成单一抽象方法（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:299）。对比之下，Spark 的部署模式扩展要动 SparkContext/SchedulerBackend 多处，扩展成本更高------这是 Flink 启动层设计优于 Spark 的一个具体证据。

01.4.2 与 Spark 启动模型的对比

维度 Flink Spark
进程入口抽象 ClusterEntrypoint 模板方法骨架 SparkSubmit + DriverWrapper 脚本驱动
组件装配 工厂 create(...) 返回聚合组件 Driver 内按需 new 各组件
作业恢复入口 Dispatcher.onStart 的 startRecoveredJobs Driver 重新提交、依赖外部调度器
边缘节点启动 TM 反向发现 RM 再注册（:487） Executor 反向注册 CoarseGrainedExecutorBackend
退出码语义 显式区分启动失败/运行失败（:747/:757） 依赖 System.exit + 容器编排

01.4.3 一个容易被误读的点

很多人以为 startCluster 返回就代表"集群可用了"。实际上 startCluster 只是完成了组件装配 ，真正的"就绪"要等到各组件 onStart 完成------尤其 Dispatcher 要跑完 startRecoveredJobs（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:361）才算恢复完历史作业。因此容器健康探针若只 ping 进程存活，会过早把"还在恢复作业"的 JM 判为就绪 ，这是生产里作业重复拉起或状态错乱的常见根源。正确做法是探针打 REST 的 /overview 端点，等待它返回 running。

01.5 小结与下一篇

本篇打穿了 Flink 进程启动的完整调用链：runClusterEntrypoint（flink-runtime/src/main/java/org/apache/flink/runtime/entrypoint/ClusterEntrypoint.java:738）负责退出码语义，startCluster（:225）负责安全边界，runCluster（:288）负责组件装配，Dispatcher.onStart（flink-runtime/src/main/java/org/apache/flink/runtime/dispatcher/Dispatcher.java:349）与 TaskExecutor.onStart（flink-runtime/src/main/java/org/apache/flink/runtime/taskexecutor/TaskExecutor.java:470）分别完成 JM 的作业恢复与 TM 的反向注册，最终落到 Task.doRun（flink-runtime/src/main/java/org/apache/flink/runtime/taskmanager/Task.java:581）的状态机。这条链是理解后续所有篇章的地基------因为调度、状态、检查点、网络，全部运行在由这条链启动起来的组件之上。

下一篇进入《有状态流处理范式与时间语义》，切入点从"进程怎么起来"转到"数据怎么被有状态地处理"：我们将从 AbstractKeyedStateBackend 的 KeyedState 访问链路出发，讲清 Flink 为何能把 Exactly-Once 语义建立在状态快照之上，以及 Watermark 如何在算子间传播（对应本系列的 02 篇）。
