Flink Task 调度任务深度剖析：从调度策略到故障恢复的完整链路

前面讲了任务调度 Graph 的三层演进（StreamGraph → JobGraph → ExecutionGraph），这篇聚焦 Flink Task 调度任务的深度剖析。ExecutionGraph 构建完成后，SchedulerNG 如何调度 Execution？Slot 如何申请和分配？Task 如何部署到 TaskManager？Eager 和 Lazy 调度有什么区别？故障恢复是如何实现的？重启策略有哪些？这篇从源码级别跟踪 Flink Task 调度任务的完整链路。

一、Task 调度整体架构

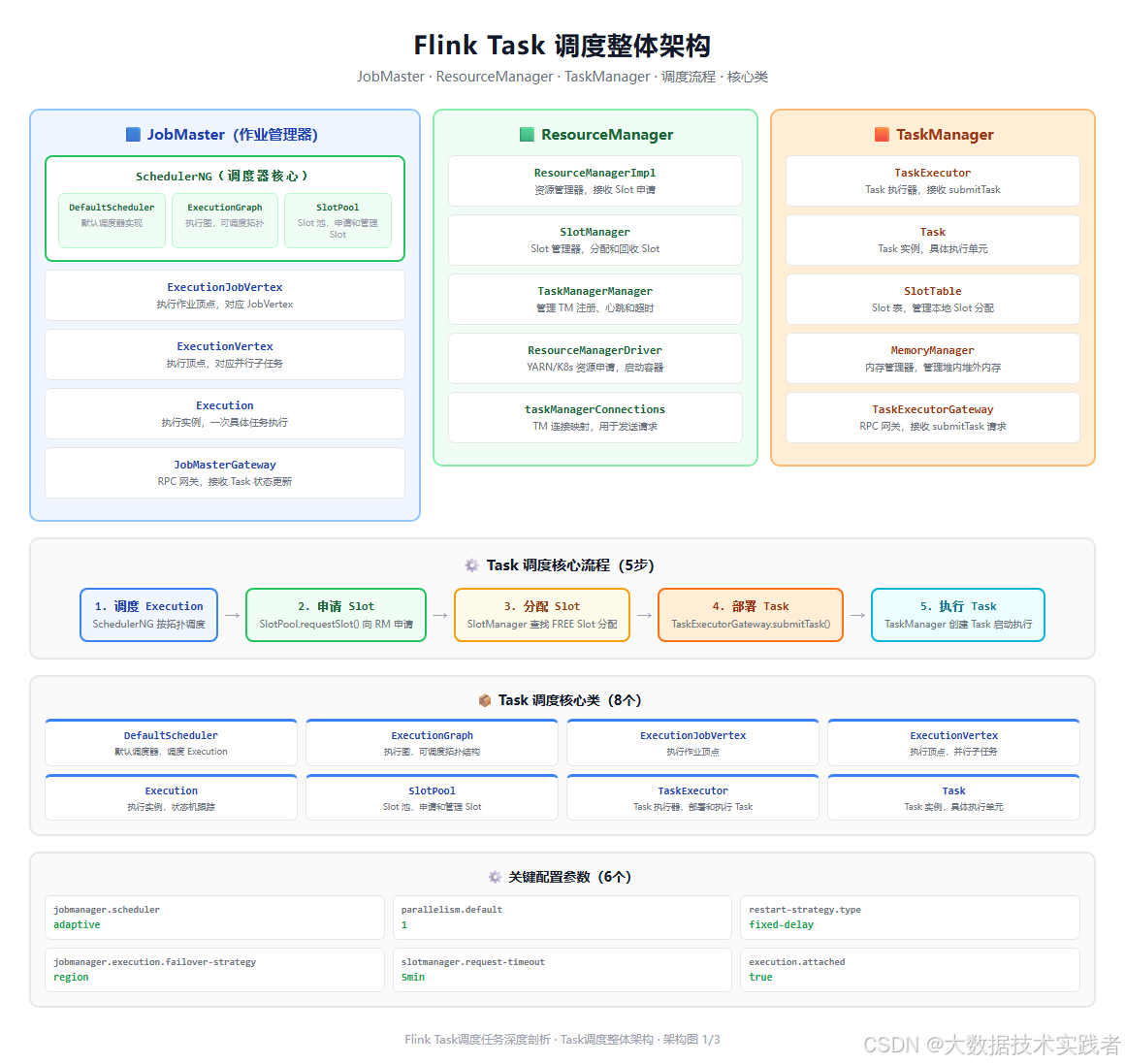

下面这张图是 Task 调度整体架构，包括 JobMaster、ResourceManager、TaskManager 和调度流程。

Flink Task 调度涉及三个核心组件：

JobMaster（作业管理器）：运行 SchedulerNG 调度器、ExecutionGraph 执行图、SlotPool 槽位池。SchedulerNG 负责调度 Execution，ExecutionGraph 维护可调度拓扑，SlotPool 负责申请和管理 Slot。
ResourceManager（资源管理器）：运行 SlotManager 槽位管理器、TaskManagerManager、ResourceManagerDriver。SlotManager 负责分配和回收 Slot，TaskManagerManager 管理 TM 注册和心跳，ResourceManagerDriver 负责 YARN/K8s 资源申请。
TaskManager（工作节点）：运行 TaskExecutor 任务执行器、Task 任务实例、SlotTable 槽位表、MemoryManager 内存管理器。TaskExecutor 接收 submitTask 请求，创建 Task 实例并启动执行。

Task 调度核心流程5步：SchedulerNG 调度 Execution → SlotPool 申请 Slot → SlotManager 分配 Slot → TaskExecutor 部署 Task → TaskManager 执行 Task。

二、Task 调度完整流程

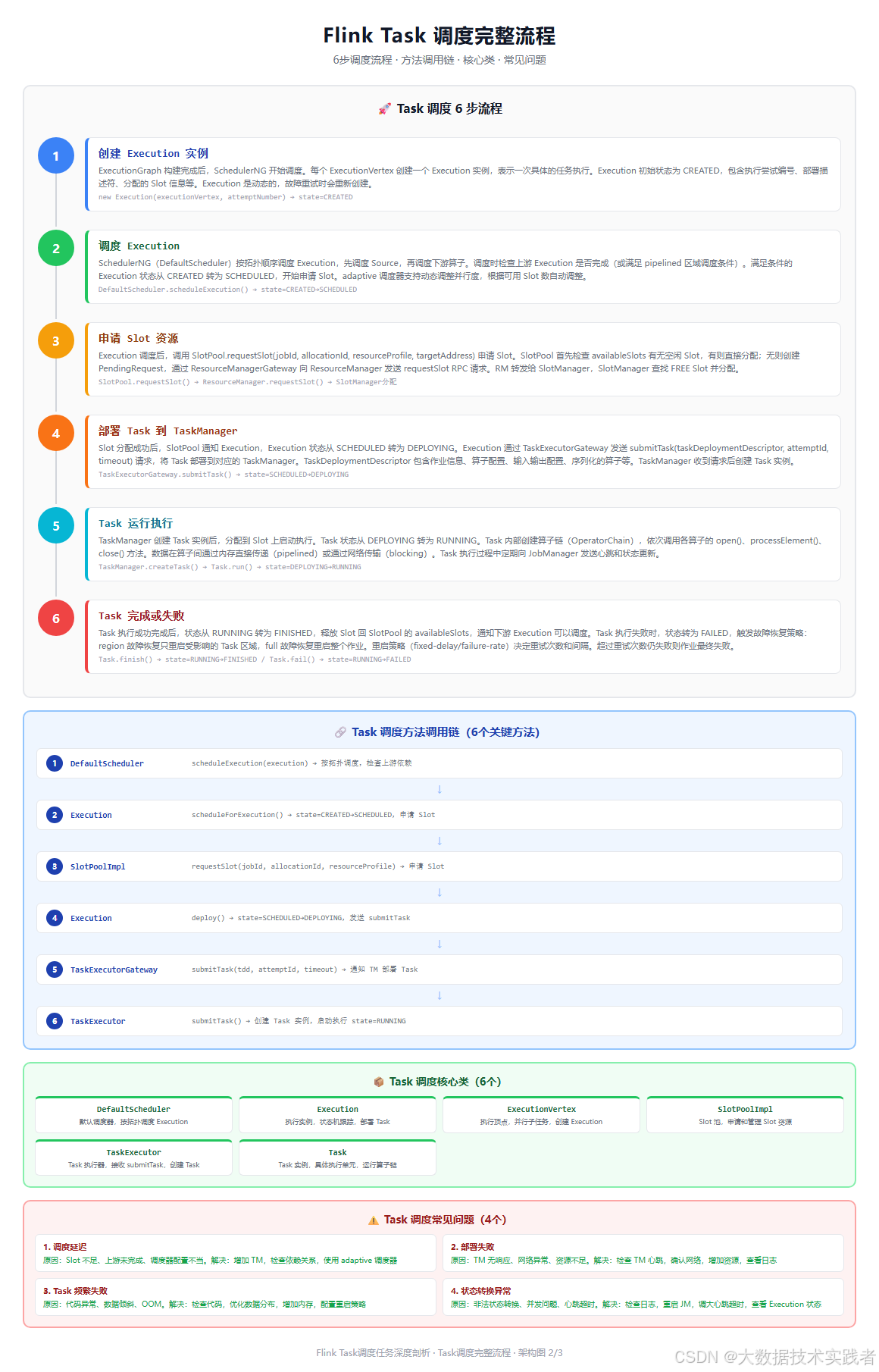

下面这张图是 Task 调度完整流程，包括6步调度流程、方法调用链、核心类和常见问题。

Task 调度分为6步：

第1步：创建 Execution 实例。ExecutionGraph 构建完成后，SchedulerNG 开始调度。每个 ExecutionVertex 创建一个 Execution 实例，表示一次具体的任务执行。Execution 初始状态为 CREATED，包含执行尝试编号、部署描述符、分配的 Slot 信息等。Execution 是动态的，故障重试时会重新创建。

第2步：调度 Execution。SchedulerNG（DefaultScheduler）按拓扑顺序调度 Execution，先调度 Source，再调度下游算子。调度时检查上游 Execution 是否完成（或满足 pipelined 区域调度条件）。满足条件的 Execution 状态从 CREATED 转为 SCHEDULED，开始申请 Slot。adaptive 调度器支持动态调整并行度，根据可用 Slot 数自动调整。

第3步：申请 Slot 资源。Execution 调度后，调用 SlotPool.requestSlot(jobId, allocationId, resourceProfile, targetAddress) 申请 Slot。SlotPool 首先检查 availableSlots 有无空闲 Slot，有则直接分配；无则创建 PendingRequest，通过 ResourceManagerGateway 向 ResourceManager 发送 requestSlot RPC 请求。RM 转发给 SlotManager，SlotManager 查找 FREE Slot 并分配。

第4步：部署 Task 到 TaskManager。Slot 分配成功后，SlotPool 通知 Execution，Execution 状态从 SCHEDULED 转为 DEPLOYING。Execution 通过 TaskExecutorGateway 发送 submitTask(taskDeploymentDescriptor, attemptId, timeout) 请求，将 Task 部署到对应的 TaskManager。TaskDeploymentDescriptor 包含作业信息、算子配置、输入输出配置、序列化的算子等。

第5步：Task 运行执行。TaskManager 创建 Task 实例后，分配到 Slot 上启动执行。Task 状态从 DEPLOYING 转为 RUNNING。Task 内部创建算子链（OperatorChain），依次调用各算子的 open()、processElement()、close() 方法。数据在算子间通过内存直接传递（pipelined）或通过网络传输（blocking）。

第6步：Task 完成或失败。Task 执行成功完成后，状态从 RUNNING 转为 FINISHED，释放 Slot 回 SlotPool，通知下游 Execution 可以调度。Task 执行失败时，状态转为 FAILED，触发故障恢复策略：region 故障恢复只重启受影响的 Task 区域，full 故障恢复重启整个作业。

三、核心类源码剖析

3.1 DefaultScheduler 调度器

java 复制代码

public class DefaultScheduler implements SchedulerNG {
    private final ExecutionGraph executionGraph;
    private final SlotPool slotPool;
    private final Map<ExecutionVertex, Execution> currentExecutions;

    @Override
    public void startScheduling() {
        // 开始调度，按拓扑顺序调度所有 Execution
        scheduleAllVertices();
    }

    private void scheduleAllVertices() {
        // 遍历 ExecutionGraph，按拓扑顺序调度
        for (ExecutionJobVertex ejv : executionGraph.getVerticesTopologically()) {
            for (ExecutionVertex ev : ejv.getTaskVertices()) {
                scheduleExecution(ev);
            }
        }
    }

    private void scheduleExecution(ExecutionVertex executionVertex) {
        // 检查上游依赖是否满足
        if (!checkUpstreamDependencies(executionVertex)) {
            return; // 上游未完成，等待
        }

        // 创建 Execution 实例
        Execution execution = executionVertex.getCurrentExecutionAttempt();
        if (execution == null) {
            execution = executionVertex.resetForNewExecution();
        }

        // 调度 Execution，状态 CREATED → SCHEDULED
        execution.scheduleForExecution();
    }

    private boolean checkUpstreamDependencies(ExecutionVertex vertex) {
        // 检查所有上游 Execution 是否完成
        for (ExecutionEdge inputEdge : vertex.getInputEdges()) {
            ExecutionVertex upstream = inputEdge.getSource();
            Execution upstreamExecution = upstream.getCurrentExecutionAttempt();
            if (upstreamExecution == null
                || upstreamExecution.getState() != ExecutionState.FINISHED) {
                return false; // 上游未完成
            }
        }
        return true;
    }

    @Override
    public void handleTaskFailure(Execution execution, Throwable cause) {
        // 处理 Task 失败，触发故障恢复
        failoverStrategy.onTaskFailure(execution, cause);
        // 重新调度受影响的 Execution
        restartStrategy.restart(executionGraph);
    }
}

DefaultScheduler 是默认调度器实现。startScheduling 方法开始调度，按拓扑顺序遍历 ExecutionGraph，调用 scheduleExecution 调度每个 ExecutionVertex。scheduleExecution 方法首先检查上游依赖是否满足，不满足则等待；满足则创建 Execution 实例，调用 scheduleForExecution 调度，状态从 CREATED 转为 SCHEDULED。handleTaskFailure 方法处理 Task 失败，触发故障恢复策略和重启策略。

3.2 Execution 执行实例

java 复制代码

public class Execution {
    private final ExecutionVertex vertex;
    private final int attemptNumber;
    private final ExecutionAttemptID attemptId;
    private volatile ExecutionState state;
    private CompletableFuture<SlotAndLocality> slotFuture;
    private TaskDeploymentDescriptor deploymentDescriptor;

    public Execution(ExecutionVertex vertex, int attemptNumber) {
        this.vertex = vertex;
        this.attemptNumber = attemptNumber;
        this.attemptId = new ExecutionAttemptID();
        this.state = ExecutionState.CREATED;
    }

    public void scheduleForExecution() {
        // 状态转换：CREATED → SCHEDULED
        checkState(state == ExecutionState.CREATED,
            "Cannot schedule execution in state %s", state);
        state = ExecutionState.SCHEDULED;

        // 申请 Slot
        slotFuture = vertex.getSlotPool().requestSlot(
            vertex.getJobId(),
            new AllocationID(),
            vertex.getResourceProfile(),
            vertex.getPreferredLocation(),
            timeout);

        // Slot 分配成功后部署 Task
        slotFuture.whenComplete((slotAndLocality, throwable) -> {
            if (throwable != null) {
                fail(new Exception("Slot allocation failed", throwable));
            } else {
                deploy(slotAndLocality);
            }
        });
    }

    public void deploy(SlotAndLocality slotAndLocality) {
        // 状态转换：SCHEDULED → DEPLOYING
        checkState(state == ExecutionState.SCHEDULED,
            "Cannot deploy execution in state %s", state);
        state = ExecutionState.DEPLOYING;

        // 构建 TaskDeploymentDescriptor
        TaskDeploymentDescriptor tdd = buildDeploymentDescriptor(slotAndLocality);

        // 获取 TaskExecutorGateway，发送 submitTask 请求
        TaskManagerLocation location = slotAndLocality.getSlot().getTaskManagerLocation();
        TaskExecutorGateway taskExecutorGateway =
            vertex.getTaskManagerConnections().get(location.getResourceID());

        taskExecutorGateway.submitTask(tdd, attemptId, timeout)
            .whenComplete((ack, throwable) -> {
                if (throwable != null) {
                    fail(new Exception("Task deployment failed", throwable));
                } else {
                    // Task 部署成功，等待 TM 通知 RUNNING
                }
            });
    }

    public void markRunning() {
        // 状态转换：DEPLOYING → RUNNING
        checkState(state == ExecutionState.DEPLOYING);
        state = ExecutionState.RUNNING;
    }

    public void markFinished() {
        // 状态转换：RUNNING → FINISHED
        checkState(state == ExecutionState.RUNNING);
        state = ExecutionState.FINISHED;
        // 释放 Slot
        releaseSlot();
        // 通知下游可以调度
        vertex.notifyUpstreamFinished();
    }

    public void fail(Throwable cause) {
        // 状态转换：任意状态 → FAILED
        state = ExecutionState.FAILED;
        // 通知调度器处理失败
        vertex.getScheduler().handleTaskFailure(this, cause);
    }

    public ExecutionState getState() { return state; }
    public ExecutionAttemptID getAttemptId() { return attemptId; }
}

public enum ExecutionState {
    CREATED, SCHEDULED, DEPLOYING, RUNNING, FINISHED, FAILED, CANCELED
}

Execution 是执行实例，表示一次具体的任务执行，维护状态机（CREATED→SCHEDULED→DEPLOYING→RUNNING→FINISHED）。scheduleForExecution 方法将状态从 CREATED 转为 SCHEDULED，申请 Slot，Slot 分配成功后调用 deploy 部署 Task。deploy 方法将状态从 SCHEDULED 转为 DEPLOYING，构建 TaskDeploymentDescriptor，通过 TaskExecutorGateway 发送 submitTask 请求。markRunning/markFinished 方法标记运行和完成，fail 方法标记失败并通知调度器处理。

3.3 TaskExecutor 任务执行器

java 复制代码

public class TaskExecutor implements TaskExecutorGateway {
    private final Map<ExecutionAttemptID, Task> tasks;
    private final SlotTable slotTable;
    private final MemoryManager memoryManager;

    @Override
    public CompletableFuture<Acknowledge> submitTask(
            TaskDeploymentDescriptor tdd,
            JobMasterId jobMasterId,
            Time timeout) {
        // 1. 验证作业 ID 和 Slot
        JobID jobId = tdd.getJobId();
        AllocationID allocationId = tdd.getAllocationId();
        if (!slotTable.tryMarkSlotActive(jobId, allocationId)) {
            throw new TaskSubmissionException("Slot not found or not active");
        }

        // 2. 创建 Task 实例
        Task task = new Task(
            jobId,
            tdd.getJobInformation(),
            tdd.getTaskInformation(),
            executionAttemptId,
            allocationId,
            taskManagerActions,
            inputSplitProvider,
            checkpointResponder,
            memoryManager,
            ioManager,
            networkEnvironment,
            libraryCacheManager,
            fileCache,
            shuffleEnvironment,
            kvStateService,
            broadcastVariableManager,
            taskEventDispatcher,
            externalResourceInfoProvider,
            fatalErrorHandler);

        // 3. 启动 Task 线程
        tasks.put(executionAttemptId, task);
        task.startTaskThread();

        return CompletableFuture.completedFuture(Acknowledge.get());
    }

    @Override
    public void updateTaskExecutionState(TaskExecutionState taskExecutionState) {
        // 接收 Task 状态更新，通知 JobMaster
        ExecutionAttemptID executionId = taskExecutionState.getID();
        Task task = tasks.get(executionId);
        if (task != null) {
            task.notifyUpdate(taskExecutionState);
        }
    }

    @Override
    public CompletableFuture<Acknowledge> cancelTask(
            ExecutionAttemptID executionAttemptId,
            Time timeout) {
        // 取消 Task
        Task task = tasks.get(executionAttemptId);
        if (task != null) {
            task.cancelExecution();
        }
        return CompletableFuture.completedFuture(Acknowledge.get());
    }
}

TaskExecutor 是 Task 执行器，运行在 TaskManager 上。submitTask 方法接收 JobMaster 的 submitTask 请求，首先验证作业 ID 和 Slot 是否有效，然后创建 Task 实例，启动 Task 线程执行。updateTaskExecutionState 方法接收 Task 状态更新，通知 JobMaster。cancelTask 方法取消正在执行的 Task。

3.4 Task 任务实例

java 复制代码

public class Task implements Runnable {
    private final JobID jobId;
    private final JobInformation jobInformation;
    private final TaskInformation taskInformation;
    private final ExecutionAttemptID executionId;
    private final AllocationID allocationId;
    private volatile Thread executingThread;
    private volatile ExecutionState executionState;

    public void startTaskThread() {
        // 启动 Task 线程
        executingThread = new Thread(this, "Task Thread");
        executingThread.start();
    }

    @Override
    public void run() {
        try {
            // 1. 状态转换：DEPLOYING → RUNNING
            executionState = ExecutionState.RUNNING;
            notifyJobManager(ExecutionState.RUNNING);

            // 2. 创建算子链 OperatorChain
            OperatorChain operatorChain = new OperatorChain(
                taskInformation,
                jobInformation,
                executionId,
                memoryManager,
                ioManager,
                networkEnvironment,
                stateBackend,
                checkpointStorage,
                checkpointResponder,
                kvStateService,
                shuffleEnvironment);

            // 3. 调用所有算子的 open() 方法
            operatorChain.openOperators();

            // 4. 处理数据，调用 processElement()
            operatorChain.processInputs();

            // 5. 调用所有算子的 close() 方法
            operatorChain.closeOperators();

            // 6. 状态转换：RUNNING → FINISHED
            executionState = ExecutionState.FINISHED;
            notifyJobManager(ExecutionState.FINISHED);

        } catch (Throwable t) {
            // 处理异常，状态转换：RUNNING → FAILED
            executionState = ExecutionState.FAILED;
            notifyJobManager(ExecutionState.FAILED, t);
        } finally {
            // 释放资源
            cleanup();
        }
    }

    public void cancelExecution() {
        // 取消 Task 执行
        if (executionState == ExecutionState.RUNNING) {
            executionState = ExecutionState.CANCELING;
            executingThread.interrupt();
        }
    }

    private void notifyJobManager(ExecutionState state, Throwable... cause) {
        // 通知 JobManager 状态变化
        TaskExecutionState taskState = new TaskExecutionState(executionId, state, cause);
        taskManagerActions.updateTaskExecutionState(taskState);
    }
}

Task 是具体的任务执行单元，实现 Runnable 接口。run 方法是核心执行逻辑：首先将状态从 DEPLOYING 转为 RUNNING，通知 JobManager；然后创建算子链 OperatorChain，调用所有算子的 open() 方法；接着处理数据，调用 processElement()；处理完成后调用 close() 方法；最后将状态转为 FINISHED，通知 JobManager。如果执行过程中出现异常，状态转为 FAILED，通知 JobManager 触发故障恢复。

四、调度策略与故障恢复

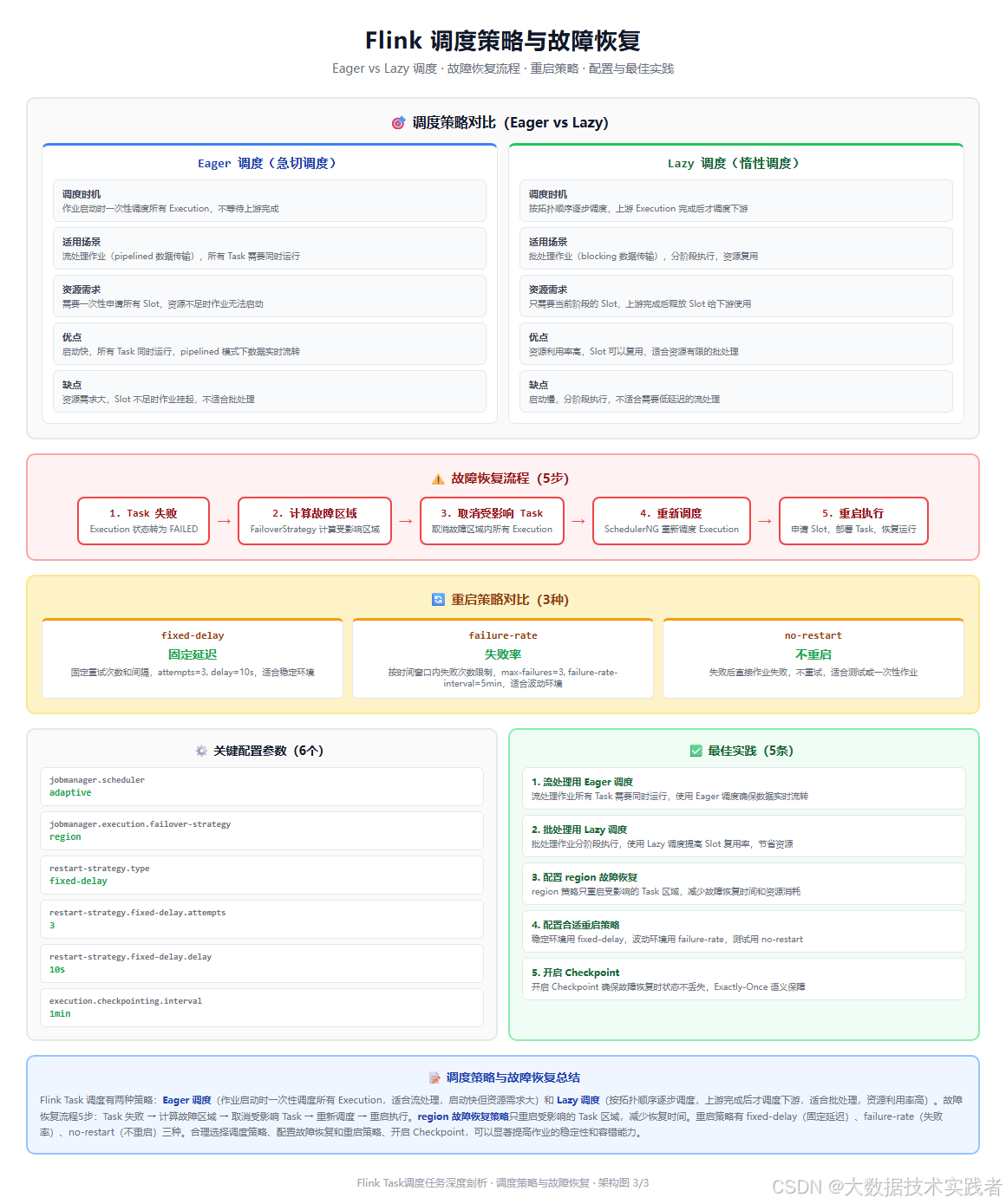

下面这张图是调度策略与故障恢复，包括 Eager vs Lazy 调度对比、故障恢复流程、重启策略和配置最佳实践。

Eager vs Lazy 调度

Flink Task 调度有两种策略：

Eager 调度（急切调度）：作业启动时一次性调度所有 Execution，不等待上游完成。适用于流处理作业（pipelined 数据传输），所有 Task 需要同时运行。优点是启动快，数据实时流转；缺点是资源需求大，Slot 不足时作业挂起。
Lazy 调度（惰性调度）：按拓扑顺序逐步调度，上游 Execution 完成后才调度下游。适用于批处理作业（blocking 数据传输），分阶段执行。优点是资源利用率高，Slot 可以复用；缺点是启动慢，不适合低延迟流处理。

流处理作业默认使用 Eager 调度，批处理作业默认使用 Lazy 调度。adaptive 调度器支持动态调整并行度，根据可用 Slot 数自动调整。

故障恢复流程

故障恢复流程5步：

Task 失败：Execution 状态转为 FAILED，通知调度器
计算故障区域：FailoverStrategy 计算受影响的 Task 区域
取消受影响 Task：取消故障区域内所有 Execution，释放 Slot
重新调度：SchedulerNG 重新调度受影响的 Execution
重启执行：申请 Slot，部署 Task，恢复运行

故障恢复策略有两种：

region 故障恢复：只重启受影响的 Task 区域，不影响其他区域，恢复时间短
full 故障恢复：重启整个作业，所有 Task 重新执行，恢复时间长

生产环境推荐使用 region 故障恢复策略。

重启策略

重启策略决定故障恢复的重试次数和间隔：

fixed-delay（固定延迟）：固定重试次数和间隔，attempts=3, delay=10s，适合稳定环境
failure-rate（失败率）：按时间窗口内失败次数限制，max-failures=3, failure-rate-interval=5min，适合波动环境
no-restart（不重启）：失败后直接作业失败，不重试，适合测试或一次性作业

五、关键配置参数

yaml 复制代码

# 调度器类型
jobmanager.scheduler: adaptive

# 故障恢复策略
jobmanager.execution.failover-strategy: region

# 重启策略类型
restart-strategy.type: fixed-delay

# 固定延迟重启次数
restart-strategy.fixed-delay.attempts: 3

# 固定延迟重启间隔
restart-strategy.fixed-delay.delay: 10s

# 默认并行度
parallelism.default: 1

# Slot 请求超时
slotmanager.request-timeout: 5min

# Checkpoint 间隔
execution.checkpointing.interval: 1min

# 执行模式
execution.attached: true

# 每个 TaskManager 的 Slot 数
taskmanager.numberOfTaskSlots: 1

关键配置说明：

jobmanager.scheduler：调度器类型，adaptive 支持动态调整并行度，ng 是默认调度器。
jobmanager.execution.failover-strategy：故障恢复策略，region 只重启受影响区域，full 重启整个作业。
restart-strategy.type：重启策略类型，fixed-delay 固定延迟，failure-rate 失败率，no-restart 不重启。
parallelism.default：默认并行度，所有算子的默认并行度，可在代码中单独设置。
slotmanager.request-timeout：Slot 请求超时，默认5分钟，大作业可调大到10-15分钟。
execution.checkpointing.interval：Checkpoint 间隔，开启 Checkpoint 确保故障恢复时状态不丢失。

六、常见问题与最佳实践

常见问题

调度延迟
- 原因：Slot 不足、上游未完成、调度器配置不当。
- 解决：增加 TM 数量，检查依赖关系，使用 adaptive 调度器，监控 SCHEDULED 状态持续时间。
部署失败
- 原因：TaskManager 无响应、网络异常、资源不足。
- 解决：检查 TM 心跳，确认网络连通，增加资源，查看 TM 日志，调大部署超时。
Task 频繁失败
- 原因：代码异常、数据倾斜、OOM、Checkpoint 失败。
- 解决：检查代码逻辑，优化数据分布，增加内存，调整 Checkpoint 配置，配置重启策略。
状态转换异常
- 原因：非法状态转换、并发问题、心跳超时。
- 解决：检查日志，重启 JM，调大心跳超时，查看 Execution 状态变化。
故障恢复慢
- 原因：使用 full 故障恢复、重启间隔过长、Checkpoint 恢复慢。
- 解决：改用 region 故障恢复，调小重启间隔，优化 Checkpoint，使用增量 Checkpoint。
Slot 泄漏
- 原因：Task 失败后 Slot 未正确释放，availableSlots 持续减少。
- 解决：监控 SlotPool 状态，检查作业取消逻辑，重启 JM 恢复，升级 Flink 版本。

最佳实践

流处理用 Eager 调度：流处理作业所有 Task 需要同时运行，使用 Eager 调度确保数据实时流转，避免下游等待上游完成。
批处理用 Lazy 调度：批处理作业分阶段执行，使用 Lazy 调度提高 Slot 复用率，节省资源，适合资源有限的环境。
配置 region 故障恢复：region 策略只重启受影响的 Task 区域，不影响其他区域，减少故障恢复时间和资源消耗，适合大多数流处理作业。
配置合适重启策略：稳定环境用 fixed-delay（固定次数和间隔），波动环境用 failure-rate（按失败率限制），测试用 no-restart。生产环境至少配置3次重试。
开启 Checkpoint：开启 Checkpoint 确保故障恢复时状态不丢失，Exactly-Once 语义保障。合理设置 Checkpoint 间隔和超时，使用增量 Checkpoint 减少恢复时间。
监控 Execution 状态：关注 Execution 状态变化，及时发现调度延迟和部署失败问题。监控 SCHEDULED 状态持续时间，过长说明 Slot 分配延迟；监控 DEPLOYING 状态持续时间，过长说明部署失败。
合理设置并行度：根据数据量和资源设置并行度，避免并行度过高导致调度开销大，或过低导致处理能力不足。Source 并行度受数据源分片数限制，可通过增加分片提高并行度。

七、总结

Flink Task 调度是一个6步流程：创建 Execution 实例 → 调度 Execution → 申请 Slot 资源 → 部署 Task 到 TaskManager → Task 运行执行 → Task 完成或失败。核心类包括 DefaultScheduler（默认调度器，按拓扑调度 Execution）、Execution（执行实例，状态机跟踪，部署 Task）、ExecutionVertex（执行顶点，并行子任务）、SlotPoolImpl（Slot 池，申请和管理 Slot）、TaskExecutor（Task 执行器，接收 submitTask，创建 Task）、Task（Task 实例，具体执行单元，运行算子链）。

调度策略有两种：Eager 调度（作业启动时一次性调度所有 Execution，适合流处理，启动快但资源需求大）和 Lazy 调度（按拓扑顺序逐步调度，上游完成后才调度下游，适合批处理，资源利用率高）。故障恢复流程5步：Task 失败 → 计算故障区域 → 取消受影响 Task → 重新调度 → 重启执行。region 故障恢复策略只重启受影响的 Task 区域，减少恢复时间。重启策略有 fixed-delay、failure-rate、no-restart 三种。

理解 Flink Task 调度的完整链路和核心类实现，有助于排查调度延迟、部署失败、Task 频繁失败、状态转换异常、故障恢复慢、Slot 泄漏等常见问题，为 Flink 作业的稳定运行提供保障。合理选择调度策略、配置故障恢复和重启策略、开启 Checkpoint、监控 Execution 状态、合理设置并行度，可以显著提高作业的性能和稳定性。
