图像处理入门024 | 线性灰度变换：亮度与对比度调整

第 024 期 | 图像处理算法入门系列 | 2026-09-02

关键词：线性灰度变换、亮度 β、对比度 α、cv2.convertScaleAbs、uint8 溢出、彩色图 HSV/Lab、性能基准

承接 023 期 → 024 期：023 期我们让 CLAHE 把局部对比度拉满；今晚回到更朴素的起点------点运算 g = α·f + β。它是 028 期"自动照片增强器"的第一道工序。

一、引言：为什么线性变换是最不该被小看的"基础款"

图像增强的"大家族"里，CLAHE 显得高大上，但 90% 的修图软件打开后，用户最先动的是两个滑杆：

text 复制代码

亮度（Brightness）   → 整体变亮/变暗
对比度（Contrast）   → 拉开/压扁灰度差异

这两个滑杆背后的算法，就是今晚的线性灰度变换。

它的公式只有一行：

text 复制代码

g(x, y) = α · f(x, y) + β

α：对比度（斜率）
β：亮度（截距）

它看似简单，却有三个容易踩的坑：

对比度不是"原点亮度拉伸"，而是绕"中灰"旋转。
uint8 加法会溢出回绕：255 + 1 = 0，不处理就会出现"亮部突然变黑"的诡异条纹。
彩色图不能直接对 RGB 三通道乘加，否则高光处会偏色。

本期目标：把这一行公式拆透，并拿到工程可用的代码与参数选择策略。

二、核心原理：α 管斜率，β 管截距

2.1 基本映射：一条直线

对灰度图像，每个像素值 f 经过线性变换后得到 g：

text 复制代码

g = α · f + β        α > 0

参数	取值	效果
α = 1, β = 0	恒等变换	原图不变
α = 1, β > 0	截距上移	整体增亮
α = 1, β < 0	截距下移	整体变暗
α > 1, β = 0	斜率变陡	对比度增大（高光易溢出）
0 < α < 1, β = 0	斜率变缓	对比度减小（雾感/柔光）

这是初中代数里的直线，直接画出来就是一条映射曲线：

text 复制代码

输入灰度 f ──→ 直线 g = αf + β ──→ 输出灰度 g

2.2 真正的"对比度"要绕 128 中灰

很多人以为"对比度"就是 g = α·f。但这样会把整幅图的整体亮度一起拉高或压低，暗部更暗、亮部直接撞顶。

Photoshop、Lightroom、手机照片编辑里的"对比度"滑杆，真正的数学是绕中灰 128 旋转：

text 复制代码

g = α · (f − 128) + 128 + β
  = α·f + 128·(1 − α) + β

text 复制代码

物理直觉：
  中灰点 128 是"支点"------α 怎么变，128 都几乎不动；
  比 128 亮的像素被拉得更亮；
  比 128 暗的像素被压得更暗；
  黑与白向两极移动，对比度才真的变大。

所以工程中写对比度调节器时，推荐的公式是绕中灰版本。

2.3 截断（clip）是 uint8 的必修课

像素值只落在 $0, 255$ 。如果 α·f + β 超出这个区间，有两种处理方式：

处理方式	数学	结果	工程应用
wrap 回绕	(value) mod 256	255 + 1 = 0，亮部会"断裂"	图像处理中必须避免
clip 截断	min(max(value, 0), 255)	超出部分饱和为 0 或 255	推荐做法

后续实验 4 会专门演示"不 clip 会怎样"。

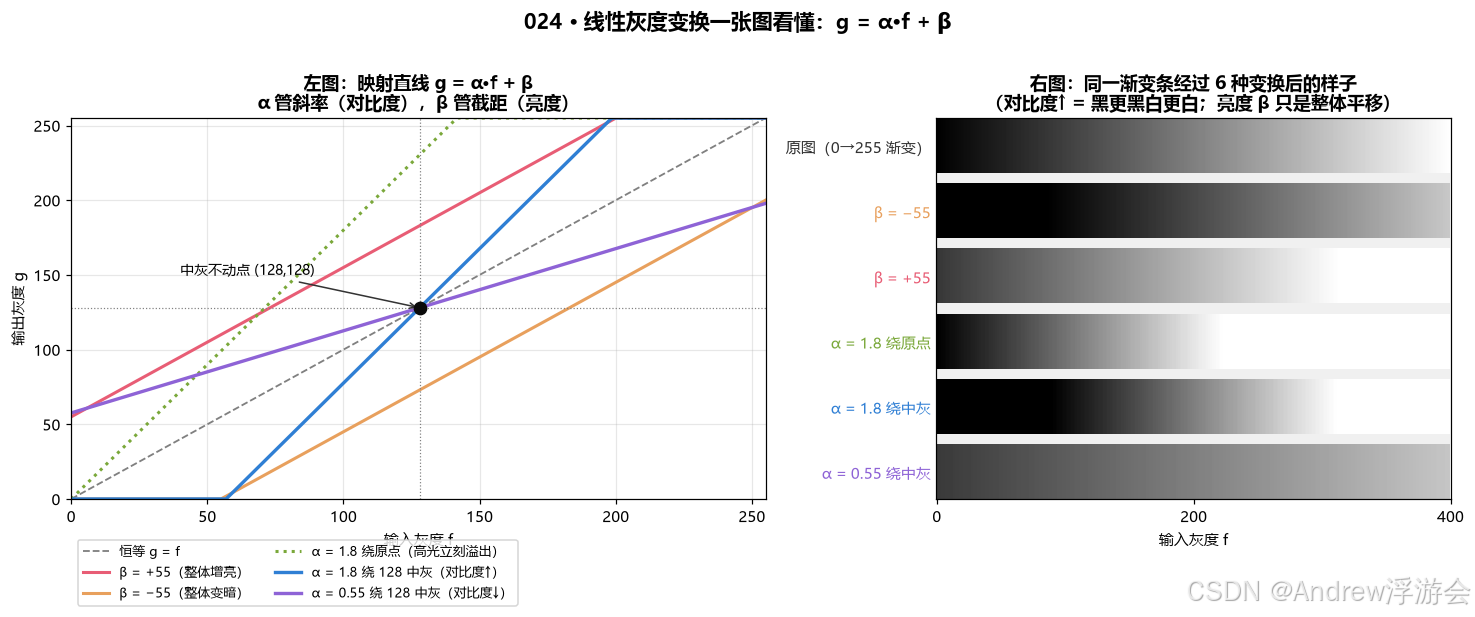

图 1：线性变换一张图看懂。左图：不同 α/β 对应的映射直线；右图：同一渐变条经过 6 种变换后的实际效果。可以看到"绕中灰旋转"不会把暗部直接压死，是修图软件对比度滑杆的真实数学。

三、代码实践

3.1 手写线性变换（推荐绕中灰版）

python 复制代码

import numpy as np

def linear_transform(img, alpha=1.0, beta=0.0, pivot=128):
    """
    线性灰度变换：g = alpha * (f - pivot) + pivot + beta
    默认 pivot=128，即绕中灰旋转的"真·对比度"。
    """
    # 先转成 float32 做乘加，再 clip，最后转回 uint8
    out = np.clip(
        np.round(img.astype(np.float32) * alpha + beta + pivot * (1.0 - alpha)),
        0, 255
    ).astype(np.uint8)
    return out

text 复制代码

关键细节：
  1. 用 float32 中间量，避免 uint8 溢出回绕。
  2. np.round + np.clip 完成截断，等价于 cv2.convertScaleAbs 的 saturate 行为。
  3. pivot=128 时，实际公式等价于：g = α·(f−128) + 128 + β。

3.2 OpenCV 官方接口：cv2.convertScaleAbs

python 复制代码

import cv2

# 绕原点拉伸（g = 1.5·f）
out1 = cv2.convertScaleAbs(img, alpha=1.5, beta=0)

# 真正的对比度：绕 128 中灰 + 增亮 30
alpha, beta = 1.5, 30.0
effective_beta = 128 * (1 - alpha) + beta     # = -64 + 30 = -34
out2 = cv2.convertScaleAbs(img, alpha=alpha, beta=effective_beta)

text 复制代码

cv2.convertScaleAbs 内部等价于：
  dst = saturate_cast<uchar>(src * alpha + beta)

其中 saturate_cast 做了两件事：
  1. 把浮点结果四舍五入为整数；
  2. 小于 0 的变成 0，大于 255 的变成 255。

也就是说，它自带"clip"，是生产环境首选。

3.3 亮度 β 与对比度 α 的实验

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 亮度 β 变化（α 保持 1）
for b in [-80, -40, 0, 40, 80]:
    bright = linear_transform(img, alpha=1.0, beta=b)
    # 仅平移，直方图整体左右移动

# 对比度 α 变化（绕 128）
for a in [0.5, 0.75, 1.0, 1.5, 2.0]:
    contrast = linear_transform(img, alpha=a, beta=0)
    # 直方图被拉伸或压缩

实验可视化结果见后文"可视化实验总览"部分。

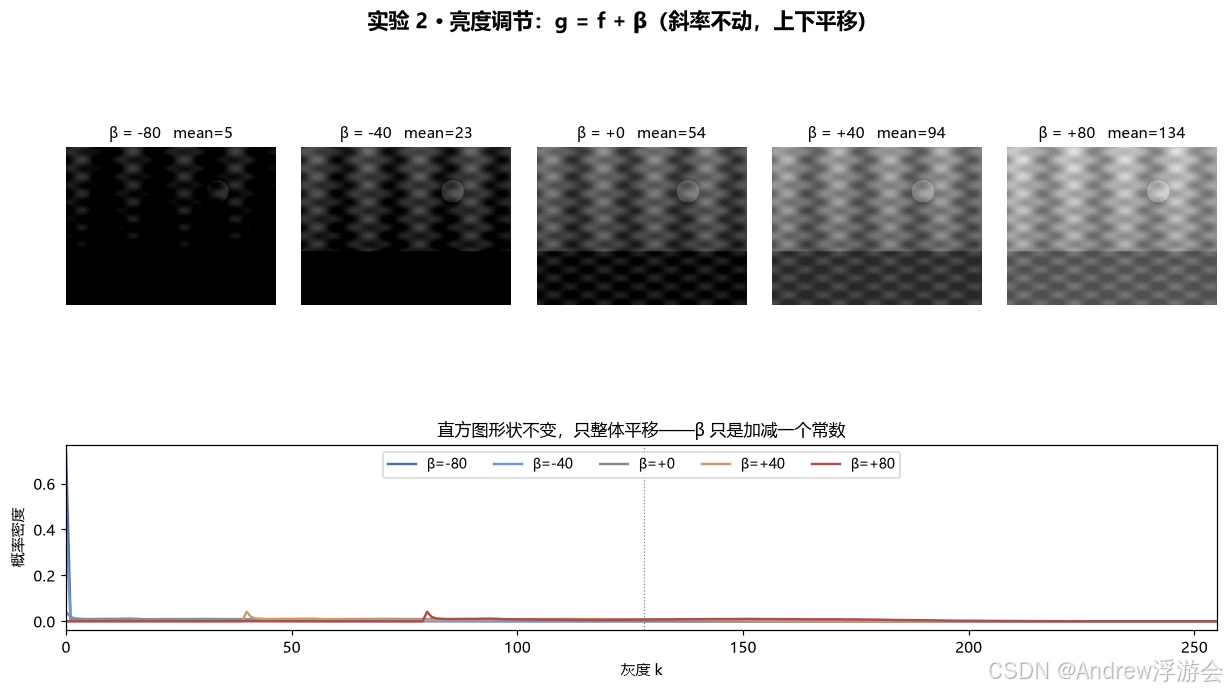

图 2：亮度 β 调节。上排为 β = −80/−40/0/+40/+80 的输出，下排为对应的直方图叠加。β 只改变直方图的位置，不改变形状。

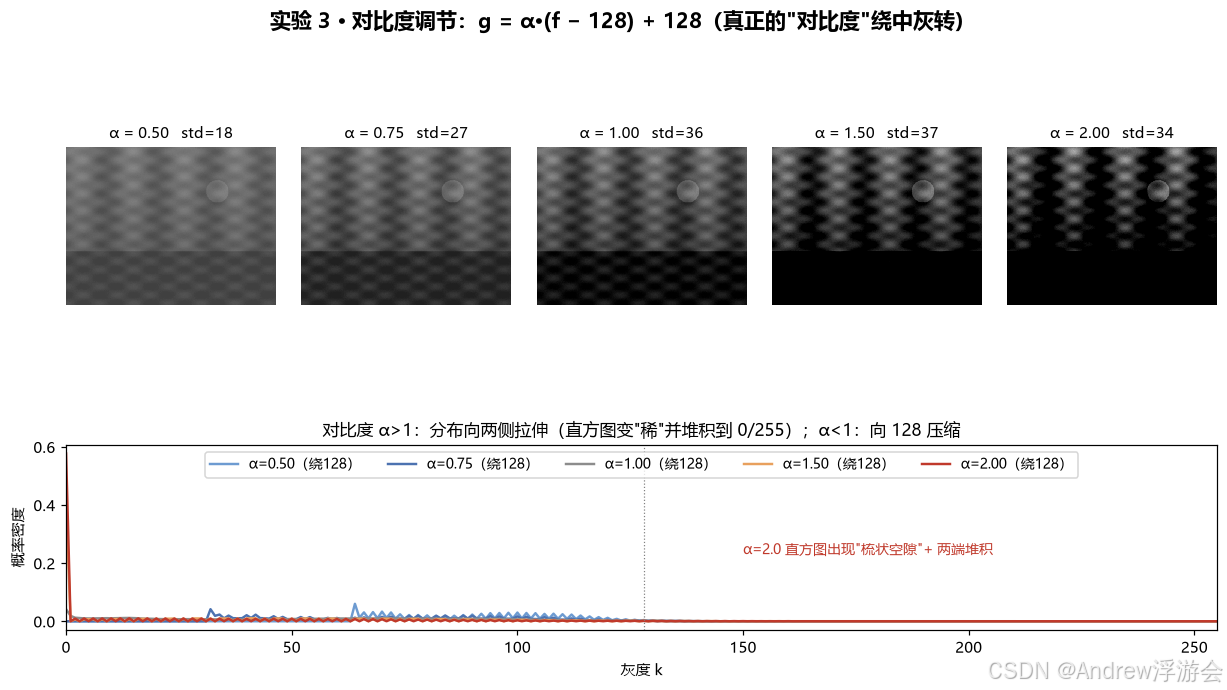

图 3：对比度 α 调节（绕 128 中灰）。α > 1 时直方图向两侧拉伸，出现"梳状空隙"并堆积在 0/255；α < 1 时分布向中灰压缩。

四、工程坑点：uint8 溢出回绕 vs 截断

这是初学者最容易掉的坑，没有之一。

python 复制代码

# 错误示范：uint8 直接相加会回绕
wrong = (img.astype(np.uint8) + 90).astype(np.uint8)

# 正确做法：先转浮点，计算完成后再 clip
right = np.clip(img.astype(np.float32) + 90, 0, 255).astype(np.uint8)

text 复制代码

错误结果（回绕）的数学：
  原灰度 165 + 90 = 255，原灰度 166 + 90 = 0
  也就是说，"更亮"反而变成了"全黑"，渐变条会突然折断。

正确结果（clip）：
  原灰度 166 ~ 255 全部饱和成 255，没有回跳。

💡 一句话记忆 ：任何"先乘再加"的灰度操作，先把数据类型升到 int32/float32，计算完 clip，最后再落回 uint8。

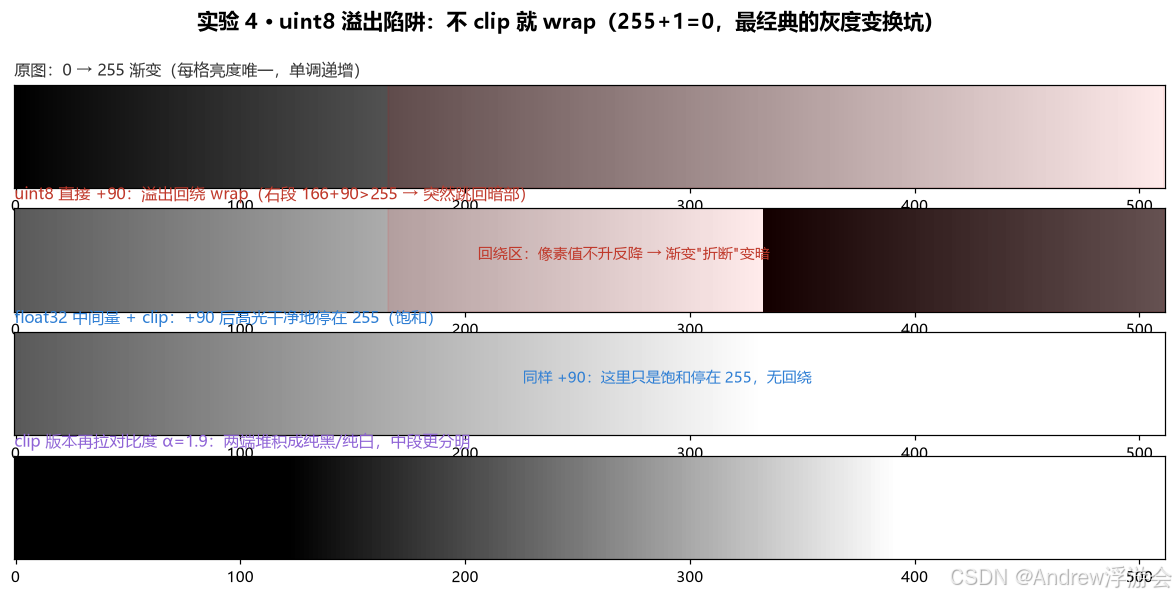

图 4：uint8 溢出陷阱。第二行使用 uint8 直接 +90，右侧 166~255 的区域会回绕到 0~89，造成"亮部突然变黑"的断裂；第三、四行使用 float32 + clip 则无此问题。

五、性能基准与实现一致性

对一张 480×640 的灰度图，用四种方式实现 g = 1.25·f + 18，实测耗时如下：

text 复制代码

Python 双层循环：  440.6 ms
cv2.convertScaleAbs： 0.048 ms
NumPy 向量化：      1.641 ms
LUT 查表：          0.107 ms

text 复制代码

一致性检查（与 cv2 结果比较）：
  numpy  输出：max|Δ| = 0，完全一致
  LUT    输出：max|Δ| = 0，完全一致
  loop   输出：max|Δ| ≤ 1，差异来自循环里的整数截断方式

实现方式	耗时	适合场景
Python 双层循环	~440 ms	仅教学用，绝对不要上生产
NumPy 向量化	~1.6 ms	学习、快速原型
cv2.convertScaleAbs	~0.05 ms	生产首选
LUT 查表	~0.11 ms	批量同参处理、实时滤镜链

text 复制代码

结论：
  1. 向量化比循环快 3~4 个数量级；
  2. OpenCV 调优过的 convertScaleAbs 又比手写 NumPy 快 1~2 个数量级；
  3. LUT 法适合需要反复应用同一 α/β 的流水线（预计算 256 个映射即可）。

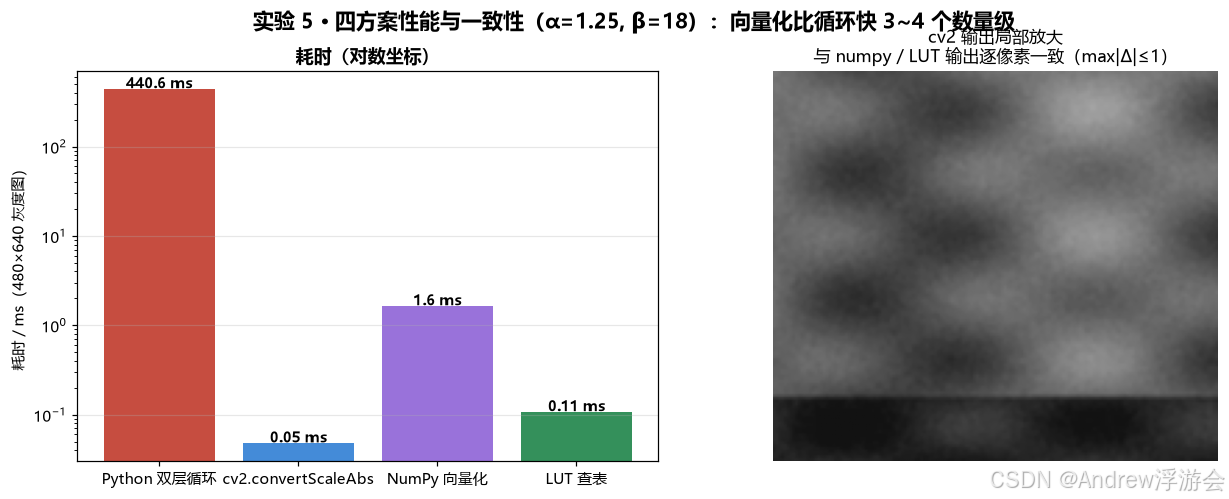

图 5：四方案性能与一致性。左图为耗时柱状图（对数坐标）；右图为 cv2 输出局部放大，numpy/LUT 与 cv2 逐像素一致，loop 误差 ≤1 灰度级。

六、彩色图三方案：BGR / HSV / Lab

彩色图像不能简单地把 g = α·f + β 套在 R、G、B 三个通道上------因为 uint8 截断会各通道"不均衡"，导致色相漂移和饱和度异常。

对同一张彩色测试图做"增亮 + 强对比"（α=1.5, β=30），三种方案的结果差异显著：

text 复制代码

方案 A：BGR 三通道直接乘加
        ΔH = 5.53°  ΔS = −44.9  ΔV = +45.5
        色相发生漂移，饱和度大幅下降，高光偏色明显。

方案 B：HSV 只动 V 通道
        ΔH = 0.00°  ΔS = +1.0   ΔV = +45.5
        色相完全不动，饱和度几乎不变；亮度提升最"干净"。

方案 C：Lab 只动 L 通道
        ΔH = 1.49°  ΔS = −39.1  ΔV = +34.3
        色相漂移小，感知上更接近人眼亮度变化；但饱和度也会降低。

python 复制代码

# 方案 A：BGR 直接乘加（不推荐）
out_a = np.clip(img.astype(np.float32) * 1.5 + 30, 0, 255).astype(np.uint8)

# 方案 B：HSV 只动 V（保持色相/饱和度）
hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV).astype(np.float32)
hsv[:, :, 2] = np.clip(hsv[:, :, 2] * 1.5 + 30, 0, 255)
out_b = cv2.cvtColor(hsv.astype(np.uint8), cv2.COLOR_HSV2BGR)

# 方案 C：Lab 只动 L（感知亮度更自然）
lab = cv2.cvtColor(img, cv2.COLOR_BGR2LAB).astype(np.float32)
lab[:, :, 0] = np.clip((lab[:, :, 0] - 128) * 1.5 + 128 + 30, 0, 255)
out_c = cv2.cvtColor(lab.astype(np.uint8), cv2.COLOR_LAB2BGR)

text 复制代码

选择建议：
  · 不想偏色 → HSV 只调 V
  · 想要"人眼感知亮度"自然 → Lab 只调 L
  · 灰度图 → 直接用 g = αf + β

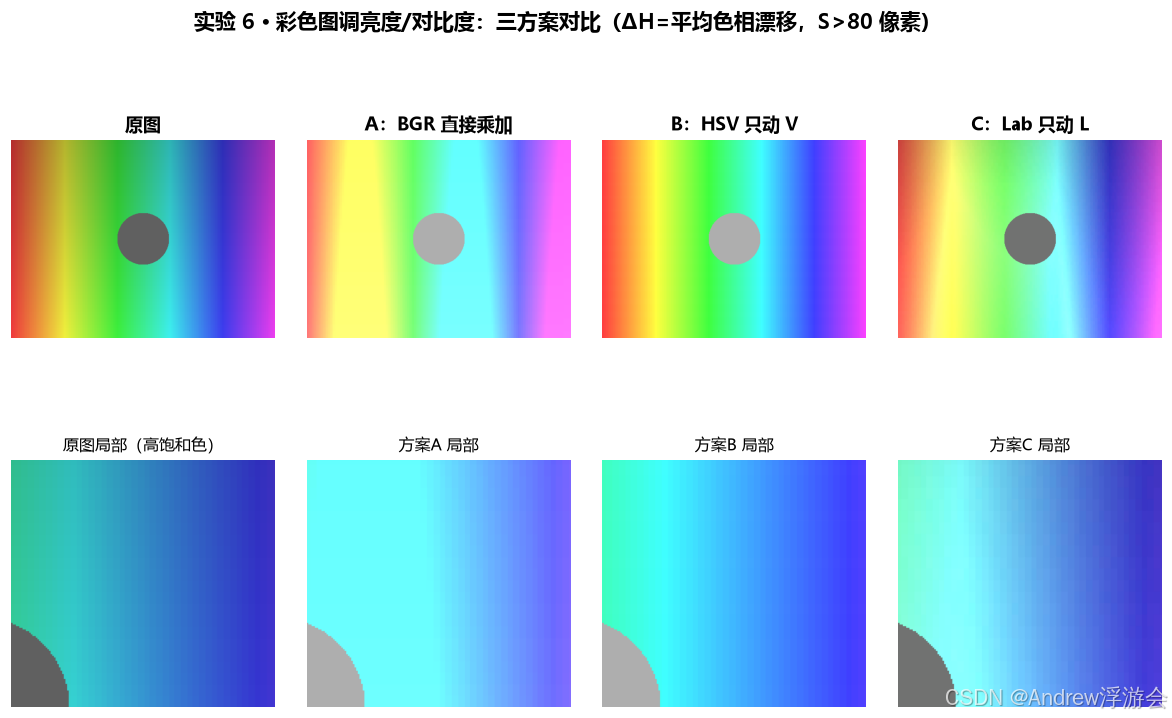

图 6：彩色图三方案对比。方案 A（BGR 直接乘加）色相漂移 5.53°、饱和度骤降；方案 B（HSV 只动 V）色相不动、饱和度几乎不变，最稳；方案 C（Lab 只动 L）感知亮度更自然，但饱和度也有明显下降。

七、交互式亮度/对比度调节器（本地 Trackbar）

下面代码用 OpenCV 的 Trackbar 做一个实时交互窗口。保存到本地运行（带 GUI 的环境）：

python 复制代码

import cv2
import numpy as np

img = cv2.imread('your_photo.jpg')
window = 'Brightness / Contrast (q to quit)'
cv2.namedWindow(window, cv2.WINDOW_NORMAL)

cv2.createTrackbar('alpha x100', window, 100, 300, lambda x: None)  # 1.0 ~ 3.0
cv2.createTrackbar('beta',       window, 0,   200, lambda x: None)  # -100 ~ +100

cv2.setTrackbarPos('alpha x100', window, 100)
cv2.setTrackbarPos('beta',       window, 100)

while True:
    a = cv2.getTrackbarPos('alpha x100', window) / 100.0
    b = cv2.getTrackbarPos('beta', window) - 100
    # 绕 128 中灰：effective_beta = 128*(1-a) + b
    out = cv2.convertScaleAbs(img, alpha=a,
                              beta=128*(1-a) + b)
    cv2.imshow(window, out)
    if cv2.waitKey(30) & 0xFF == ord('q'):
        break

cv2.destroyAllWindows()

⚠️ 这段代码需要本地有图形界面；自动化脚本环境通常无显示器，建议读者保存后在本地运行。

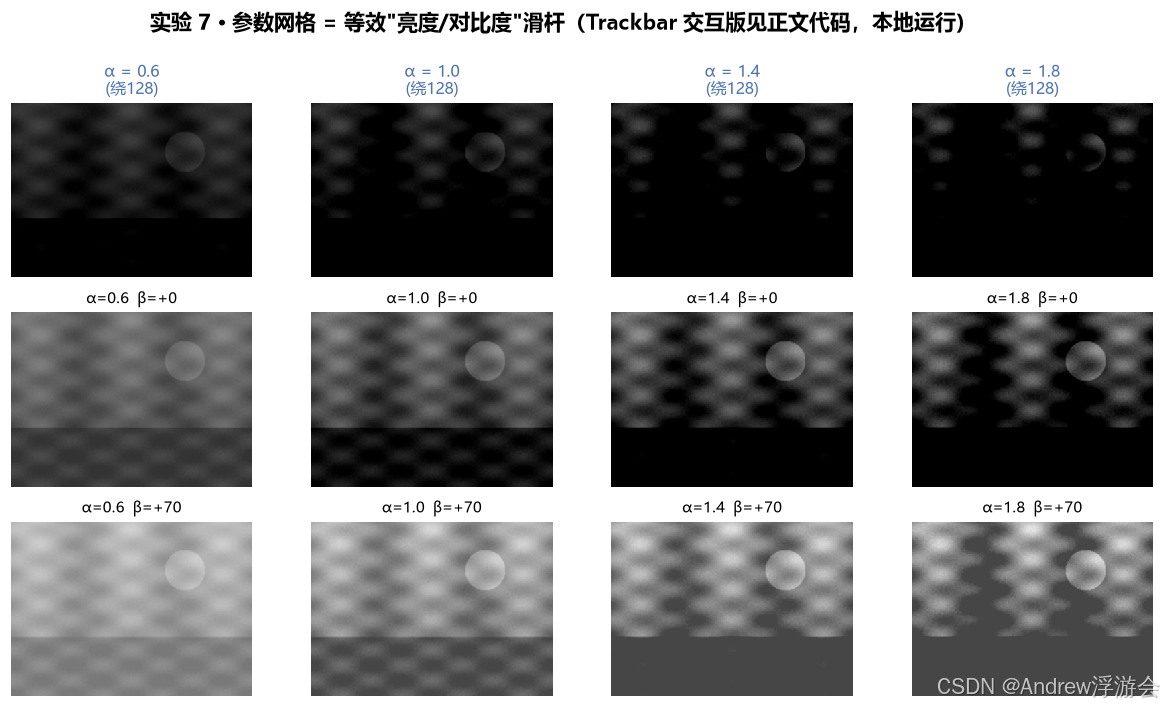

图 7：参数网格预览。等效 Trackbar 拖动效果：横向 α 从 0.6 到 1.8，纵向 β 从 −70 到 +70。实际本地运行 Trackbar 代码可实时体验。

八、线性变换在增强 Pipeline 中的位置

它通常放在增强链的第一步：先把整体亮度/对比度拉到"正常区间"，再交给 CLAHE、锐化等做局部精修。

text 复制代码

自动照片增强器 v1.0（028 期完整实现）：

  原图（偏暗、低对比）
      │
      ▼
  ① 线性灰度变换（亮度 β + 对比度 α 绕 128）
      │
      ▼
  ② CLAHE（023 期：局部自适应增强）
      │
      ▼
  ③ USM 锐化（035 期：Unsharp Mask）
      │
      ▼
  输出

text 复制代码

实测效果（本代码中的 pipeline）：
  原图：  mean = 56  std = 34  （偏暗、低对比）
  ① 后：  mean = 89  std = 45  （拉回正常亮度）
  ② 后：  mean = 96  std = 52  （局部对比度提升）
  ③ 后：  mean = 94  std = 55  （边缘更清晰）

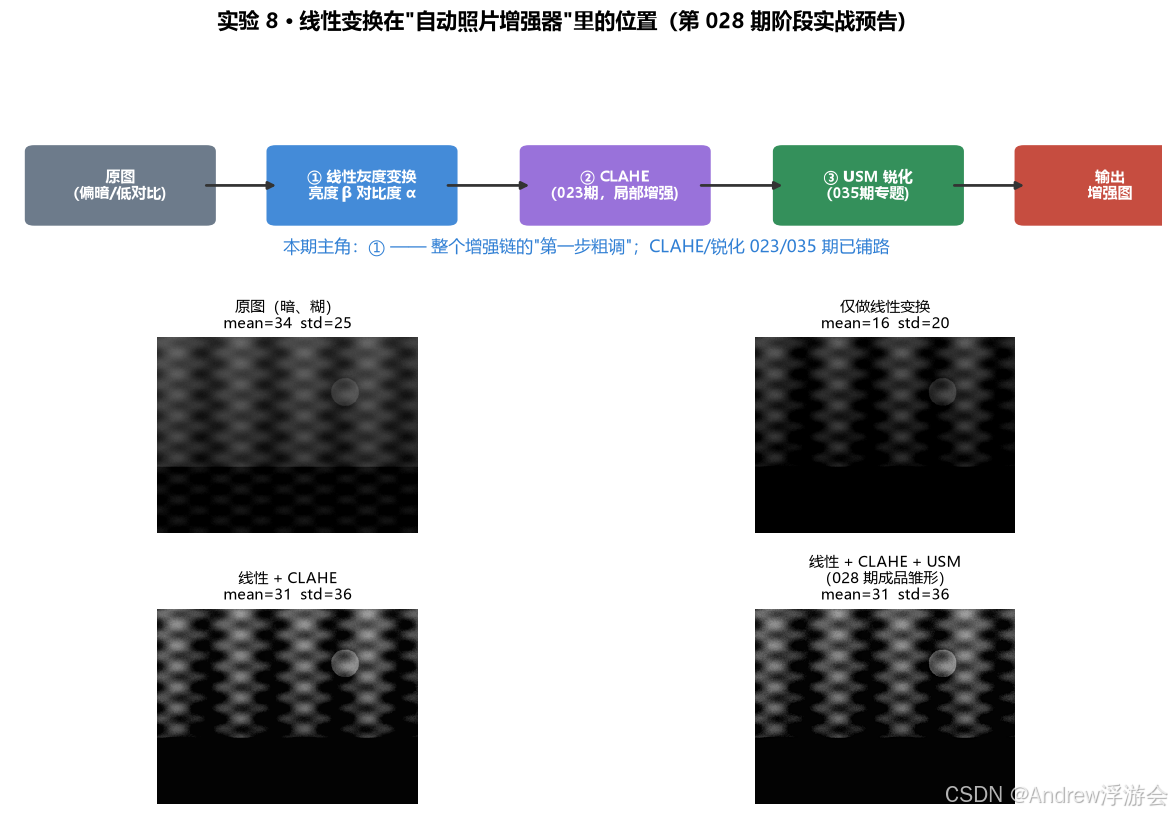

图 8：线性变换在自动照片增强器中的位置。它是 028 期完整 pipeline 的第一步：先整体拉回亮度/对比度，再交给 CLAHE 和 USM 做局部精修。

九、可视化实验总览

本次共 8 个实验，对应 8 张可视化图：

#	实验	图文件	验证目标
1	映射直线与渐变条	`024_mapping_lines.png`	一张图看懂 α/β 作用
2	亮度 β 调节	`024_brightness_grid.png`	β 平移直方图
3	对比度 α 调节	`024_contrast_grid.png`	α 拉伸/压缩分布，α>1 出现梳状空隙
4	uint8 溢出陷阱	`024_clip_vs_wrap.png`	wrap 回绕 vs clip 截断
5	性能与一致性	`024_benchmark.png`	四方案速度与像素一致性
6	彩色图三方案	`024_color_compare.png`	BGR/HSV/Lab 谁更稳
7	参数网格预览	`024_trackbar_grid.png`	等效 Trackbar 拖动效果
8	增强 pipeline 定位	`024_enhance_pipeline.png`	028 期自动增强器第一步

代码运行后，上述 PNG 全部自动生成到 code/output/ 目录。

十、产品推荐

层级	移动端 App	专业级工具	开源/免费	适用场景
亮度/对比度滑杆	iOS/Android 原生照片编辑、Snapseed、美图秀秀、醒图、VSCO	Adobe Photoshop、Capture One、DaVinci Resolve、Lightroom	GIMP、Darktable、RawTherapee	日常修图 / 专业调色
批量处理	---	Adobe Bridge、XnConvert、Capture One 批量导出	ImageMagick	批量输出
实时视频调色	---	DaVinci Resolve、OBS + LUT	---	直播/视频调色

text 复制代码

选择建议：
  · 手机快速修图：Snapseed（"调整工具"里就是 α/β 的直观实现）。
  · 专业摄影后期：Capture One / Lightroom，滑杆参数对应的是更复杂的"亮度曲线"，但底层仍有线性分量。
  · 免费替代：GIMP 的"亮度-对比度"对话框就是 g = αf + β 的标准实现。

十一、常见问题 FAQ

Q1：cv2.convertScaleAbs 默认是绕原点还是绕中灰？

A：绕原点。它只做 dst = saturate(src*alpha + beta)。如果要做"真正意义的对比度"，需要手动把 β 替换为 128*(1-alpha) + beta。

Q2：为什么 α 很小时图片会变灰/雾蒙蒙？

A：α < 1 会把所有像素向 128 中灰压缩，极端情况整幅图都接近 128 灰，所以看起来像蒙了一层雾。

Q3：uint8 直接加 90 为什么会出现黑色条纹？

A：uint8 加法是 8 位无符号整数加法，255 再加 1 会回绕到 0。必须用 int32/float32 中间量计算后再 clip。

Q4：彩色图为什么不能直接用 BGR 乘加？

A：各通道独立截断。比如 R=255、G=200、B=100 被 1.5 倍放大并 +30 后，R 已饱和为 255，G 被拉到 330→255，B 被拉到 180→255，原来的比例被打乱，色相就偏了。

Q5：HSV 只动 V 和 Lab 只动 L 哪个好？

A：

想要严格"不变色相/饱和度" → HSV 调 V。
想要符合人眼感知亮度、肤色更自然 → Lab 调 L。
专业修图软件通常提供"亮度/对比度"和"Lab 亮度"两种模式，各有所长。

Q6：线性变换和 CLAHE 有什么区别？

A：线性变换是全局点运算 （每个像素独立，同 α/β），适合粗调整体亮度/对比度；CLAHE 是局部自适应（每个小块单独算），适合光照不均、局部细节增强。两者经常组合使用。

十二、课后练习

基础练习：用手机拍一张逆光照片，用本期代码分别尝试 β = +40 和 α = 1.4 绕 128，观察亮部是否出现"clip 死白"，思考这和 022 期 HE 的"噪声放大"有何异同。
进阶练习 ：在 linear_transform 基础上实现"亮度 β + 对比度 α + 自动饱和度补偿"：对 HSV 只动 V 后，再用一个可调的 S 增益把降下去的饱和度补回来。
挑战题：把第七节的 Trackbar 代码改成只输出参数而不显示窗口，封装成一个"命令行版亮度/对比度调节器"，支持批量处理一个文件夹。

十三、完整可运行脚本

bash 复制代码

# 环境要求
Python 3.8+
OpenCV 4.5+ / 5.x
NumPy 1.20+
Matplotlib 3.4+

# 运行
python code/024_linear_intensity_transform.py

运行后 code/output/ 下会生成 8 张 PNG，对应本节实验。

下期预告（第 025 期）：非线性灰度变换 ------ 伽马校正与 Log 变换。解决"暗部细节太死"的第二大武器。
