第5章，[Win32 章节] ：圆角矩形教学插图绘制程序

专栏导航

上一篇：第5章， $Win32 章节$ ：椭圆教学插图绘制程序

回到目录

下一篇：无

本专栏课件

关于本专栏课件的获取方法，请参考下述课节。

参考课节：MFC笔记：本专栏课件

本节前言

对于本节所讲解的知识，有可能，你会需要时不时地参考本专栏的其它文章。真的遇到了需要参考之前的文章的知识点，请你自行查阅。

我呢，也会提到一部分的参考课节。但是呢，你不应该依赖于我的主动提及。最好呢，你自己能够多去了解和查看本专栏目录。

本节，我们继续来做小的练习题。

本节的代码依然不难。

不过呢，鉴于本节的程序有点长，所以呢，我会将代码放进 Gitee 课件代码仓库里面的。

一. 插图介绍

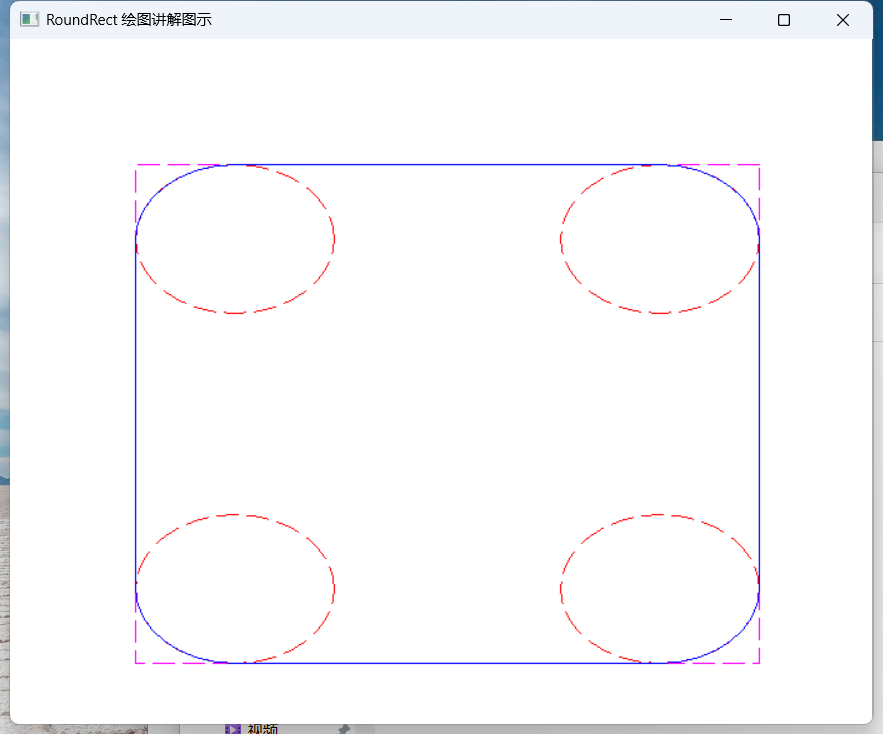

之前的有一个课节，里面用到了如下的插图。
图1

这个插图出现在下述课节中。

参考课节：第5章， $Win32 章节$ ：边框绘制函数（五）

这个插图呢，它主要的部分，是一个圆角矩形。

不过呢，它还有两个辅助部分，一个辅助部分，就是圆角矩形所在的矩形。圆角矩形，我们用实线、蓝色线条风格的画笔来绘制。

这个矩形，我们在绘制的时候，我要用虚线来绘制。那就是需要用自定义画笔，并且将这个画笔设置为 PS_DASH 风格。颜色的话，不一定要与图1 一致，你可以自己选定一个颜色。我设定的颜色是 RGB(255, 0, 255) 。

第二个辅助部分，就是四个圆角所在的椭圆了。它们呢，需要用虚线来绘制。我在自己的程序里，我是创建了一个自定义画笔，并将画笔设置为 PS_DASH、红色线条风格。

那么，在具体绘制的时候，我呢，首先是绘制矩形，然后是绘制四个辅助椭圆，最后是绘制圆角矩形。

有一个问题，如果你直接这么按次序来绘制的话，那么，在程序绘制完圆角矩形的时候，内部的四个小椭圆就会消失了。那是因为，默认地，我们会用白色画刷来填充圆角矩形的内部。就在这个填充的过程中，之前绘制的四个小椭圆，它的大部分的线条，就被白色画刷给涂抹掉了。

为了避免默认的白色画刷将四个小椭圆给涂抹掉，我们呢，需要在绘制圆角矩形之前，给设备环境选入一个 NULL_BRUSH 画刷。有了这个 NULL_BRUSH 画刷，Windows 就不会用某个画刷来填充圆角矩形的内部，而是直接沿用原来的背景颜色。

基本的绘制思路，我们就讲解完了。

接下来，我们在下一节，来展示程序代码。

二. 本节程序

代码如下。

复制代码

/*------------------------------------------------------------
   RoundRect 函数讲解插图
                 水饺编程，2026
  ------------------------------------------------------------*/

#include <windows.h>

LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
    PSTR szCmdLine, int iCmdShow)
{
    static TCHAR szAppName[] = TEXT("RoundRect_Teach");
    HWND         hwnd;
    MSG          msg;
    WNDCLASS     wndclass;

    wndclass.style = CS_HREDRAW | CS_VREDRAW;
    wndclass.lpfnWndProc = WndProc;
    wndclass.cbClsExtra = 0;
    wndclass.cbWndExtra = 0;
    wndclass.hInstance = hInstance;
    wndclass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
    wndclass.hCursor = LoadCursor(NULL, IDC_ARROW);
    wndclass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);
    wndclass.lpszMenuName = NULL;
    wndclass.lpszClassName = szAppName;

    if (!RegisterClass(&wndclass))
    {
        MessageBox(NULL, TEXT("注册窗口类失败！"),
            szAppName, MB_ICONERROR);
        return 0;
    }

    hwnd = CreateWindow(szAppName,                  // window class name
        TEXT("RoundRect 绘图讲解图示"), // window caption
        WS_OVERLAPPEDWINDOW,        // window style
        CW_USEDEFAULT,              // initial x position
        CW_USEDEFAULT,              // initial y position
        CW_USEDEFAULT,              // initial x size
        CW_USEDEFAULT,              // initial y size
        NULL,                       // parent window handle
        NULL,                       // window menu handle
        hInstance,                  // program instance handle
        NULL);                     // creation parameters

    ShowWindow(hwnd, iCmdShow);
    UpdateWindow(hwnd);

    while (GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
    return msg.wParam;
}

LRESULT CALLBACK WndProc(HWND hwnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    HDC         hdc;
    PAINTSTRUCT ps;
    RECT        rect;
    static int  xLeft, xRight, yTop, yBottom;
    static int  xCornerEllipse, yCornerEllipse;
    COLORREF    color;
    HPEN    hPen, hOldPen;
    HBRUSH  hBrush, hOldBrush;

    switch (message)
    {
    case WM_CREATE:
        xLeft = 100;
        xRight = 600;
        yTop = 100;
        yBottom = 500;
        xCornerEllipse = 160;
        yCornerEllipse = 120;
        return 0;

    case WM_PAINT:
        hdc = BeginPaint(hwnd, &ps);

        color = RGB(255, 0, 255);
        hPen = CreatePen(PS_DASH, 0, color);
        hOldPen = (HPEN)SelectObject(hdc, hPen);
        Rectangle(hdc, xLeft, yTop, xRight, yBottom);
        SelectObject(hdc, hOldPen);
        DeleteObject(hPen);

        color = RGB(255, 0, 0);
        hPen = CreatePen(PS_DASH, 0, color);
        hOldPen = (HPEN)SelectObject(hdc, hPen);
        Ellipse(hdc, xLeft, yTop,
            xLeft + xCornerEllipse, yTop + yCornerEllipse);
        Ellipse(hdc, xRight - xCornerEllipse, yTop,
            xRight, yTop + yCornerEllipse);
        Ellipse(hdc, xLeft, yBottom - yCornerEllipse,
            xLeft + xCornerEllipse, yBottom);
        Ellipse(hdc, xRight - xCornerEllipse, yBottom - yCornerEllipse,
            xRight, yBottom);
        SelectObject(hdc, hOldPen);
        DeleteObject(hPen);

        hBrush = (HBRUSH)GetStockObject(NULL_BRUSH);
        hOldBrush = (HBRUSH)SelectObject(hdc, hBrush);
        color = RGB(0, 0, 255);
        hPen = CreatePen(PS_SOLID, 0, color);
        hOldPen = (HPEN)SelectObject(hdc, hPen);
        RoundRect(hdc, xLeft, yTop, xRight, yBottom,
            xCornerEllipse, yCornerEllipse);
        SelectObject(hdc, hOldPen);
        DeleteObject(hPen);
        SelectObject(hdc, hOldBrush);

        EndPaint(hwnd, &ps);
        return 0;

    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    }
    return DefWindowProc(hwnd, message, wParam, lParam);
}
