一、项目简介
规模化养鸡生产中，鸡舍内部的温度、湿度、氨气浓度、光照条件直接影响家禽生长状态与成活率。传统鸡舍依靠人工巡检，环境参数获取滞后，调节不及时，容易出现潮湿、氨气超标、光照不适等问题，造成养殖损失。
本项目基于STM32F103C8T6 单片机，使用 Proteus 完成仿真设计，实现鸡舍多环境参数实时监测与智能调控。系统采集鸡舍温度、湿度、氨气浓度、光照强度，支持手动 / 自动两种工作模式；环境参数超出阈值时自动启动风扇、排气扇、加湿器完成环境调节，蜂鸣器声光报警；OLED 本地实时展示监测数据，虚拟串口输出数据日志，预留 WiFi 模块接口用于后续远程数据上传，适合单片机课程设计、嵌入式毕业设计学习参考。
二、系统硬件设计
仿真硬件整体分为五大模块：STM32 主控模块、环境传感器采集模块、按键控制模块、执行机构模块、显示与通信模块。
- STM32 主控单元 主控芯片为 STM32F103C8T6，作为系统核心，负责读取各类传感器数据、逻辑判断、按键扫描、驱动外设执行动作、数据输出显示。
- 环境采集传感器模块
- DHT11 温湿度传感器：采集鸡舍内部实时温度与相对湿度，单总线通信方式；
- 氨气检测模块：接入 STM32‑ADC 引脚，模拟量采集鸡舍氨气浓度；
- 光敏电阻光照检测电路：通过 ADC 采集电压，换算得到环境光照强度。
- 人机交互按键模块 配置三组功能按键：参数加、参数减按键用于修改环境阈值；切换按键完成手动 / 自动模式切换。
- 执行机构与报警模块
- 风扇、排气扇：氨气、湿度过高时启动通风换气；
- 加湿器：湿度过低开启加湿；
- 蜂鸣器 + LED 指示灯：参数超出安全阈值时声光报警提示； 全部外设通过三极管驱动电路，由单片机 IO 口控制通断。
- 显示与通信模块
- OLED 显示屏：实时刷新温度、湿度、氨气、光照四项环境参数；
- 虚拟串口终端：打印系统工作模式与全部环境数据；
- WiFi 模块预留接口：可拓展实现环境数据远程上传。
三、系统功能说明
3.1 数据采集显示
系统上电后循环读取 DHT11 温湿度、ADC 采集氨气、光照数值。OLED 屏幕实时刷新四项环境参数；同时串口终端输出温度、湿度、氨气、光照以及当前工作模式。
3.2 自动模式
自动模式下系统对比采集值和预设阈值：
- 湿度过低：自动开启加湿器；
- 氨气浓度超标、湿度过高：启动风扇、排气扇进行通风；
- 环境参数超出安全区间，蜂鸣器与报警 LED 触发报警； 参数恢复正常后，设备自动关闭对应的执行器件。
3.3 手动模式
通过按键手动控制风扇、加湿器、排气扇等外设的开启与关闭，不受阈值逻辑约束，方便调试与人工干预。
3.4 按键功能
- 加、减按键：调整温度、湿度、氨气等报警阈值；
- 模式切换按键：完成自动模式↔手动模式切换。
四、仿真运行效果

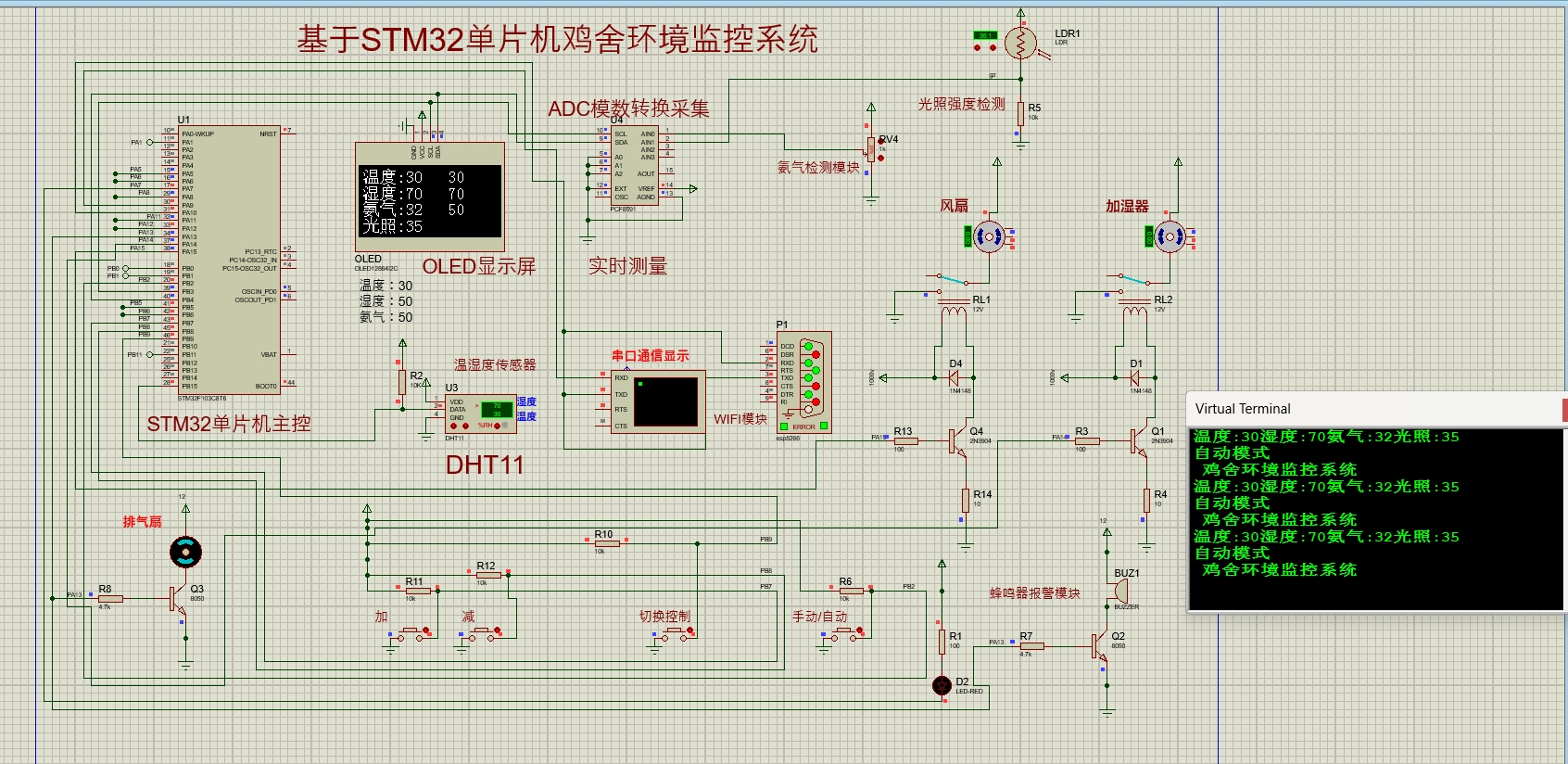

仿真运行之后，OLED 屏幕同步显示温度、湿度、氨气、光照；虚拟终端持续打印环境数据以及当前工作模式。当修改传感器模拟输出，使环境参数超出设定阈值，风扇、加湿器、排气扇会对应动作，蜂鸣器报警 LED 同步触发，切换按键可以自由切换手动 / 自动控制逻辑，整体运行逻辑符合鸡舍环境监控实际需求。
五、核心设计思路
- 使用 DHT11 获取温湿度；氨气、光照传感器信号走 STM32 ADC 模数转换读取模拟量；
- 按键扫描检测按键动作，完成阈值修改、模式切换；
- 逻辑层判断当前为手动还是自动模式：自动模式下根据阈值驱动执行器；手动模式直接由按键控制外设；
- OLED 刷新界面，串口输出日志，异常条件触发声光报警。
六、总结
本 STM32 鸡舍环境监控仿真系统，模拟了现代化养鸡场环境监测调控的基础功能，实现多参数采集、自动调控、本地显示、串口输出，预留 WiFi 拓展远程监控。硬件电路逻辑清晰，代码便于二次修改，适合单片机课程设计、嵌入式毕设参考。
