光学玻璃 难测的不是表面形貌，而是再沉积层下亚表面裂纹。普通显微镜看不见亚表面损伤，激光扫描共聚焦显微镜查微裂纹有优势却拉低激光损伤阈值。表面粗糙度测量易 ，亚表面损伤检测却难：探针式粗糙度仪、触针式粗糙度仪与表面轮廓仪受针尖半径限制，够不到裂纹底；切开又毁样品。
K9玻璃游离磨粒生中位与横向裂纹，前者成亚表面损伤，属光学玻璃亚表面损伤与SSD检测 ；裂纹深度测不准，超精密抛光去除量难定。光子湾3D共聚焦显微镜以非接触式表面测量突破针尖半径瓶颈，下探裂纹底完成3D表面形貌检测与PV粗糙度评定 ，用激光共聚焦显微镜测表面形貌，让亚表面损伤检测又快又可靠。
现有检测方法的局限与突破方向
损伤检测与无损检测对比

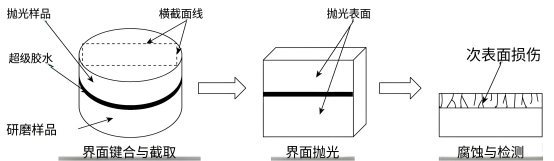

截面抛光法检测亚表面损伤流程
截面抛光法切开抛光、裂纹看得清但报废。相比之下，非接触式粗糙度测量方法是化学蚀刻检测后的优选 ，也支持3D表面形貌检测、表面粗糙度测量、表面形貌测量与3D表面测量。
无损方向两条路：用表面粗糙度测量反推SSD深度（光学玻璃检测常用），即SSD检测的比值模型；或靠光声信号直接测。前者随工况波动，后者模型复杂。
化学蚀刻三类方法的优缺点
化学蚀刻溶掉再沉积层、撑开闭合裂纹，是化学蚀刻检测的前提。蚀刻速率拐点法对液温浓度敏感；逐层抛光法效率差；用探针式粗糙度仪量PV粗糙度最快，触针式粗糙度仪与表面轮廓仪同理受限，结果偏小。
缺口就在这里：裂纹要打开，探测手段要足够细，还得赶在融合之前。这正是3D表面形貌检测发挥作用的地方，也离不开表面形貌测量与3D表面测量。
化学蚀刻过程中亚表面裂纹的演化规律

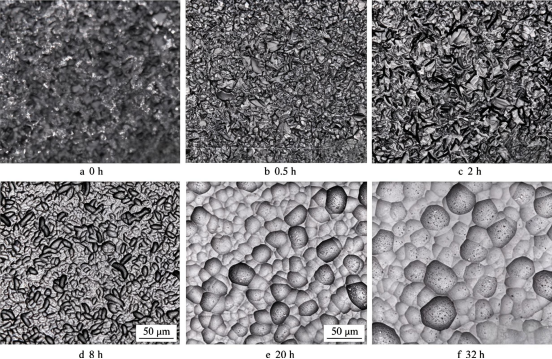

W18 研磨试样表面形貌随蚀刻时间的变化
研磨后的亚表面裂纹多半闭合。低浓度HF与NH₄F混合液在20℃下缓慢作用，裂纹逐步打开，为化学蚀刻检测与亚表面损伤检测创造条件。
蚀刻初期凹坑变大、裂纹变宽，深度先升后降。蚀刻液渗到底部时裂纹深度最大，即亚表面裂纹的真实深度；往后相邻裂纹相遇融合，深度变浅。融合时刻可用裂纹平均间距除以两倍基体蚀刻速率估算。W18与W40试样约3.8h和7.8h。
激光扫描共聚焦显微镜 vs 探针式粗糙度仪

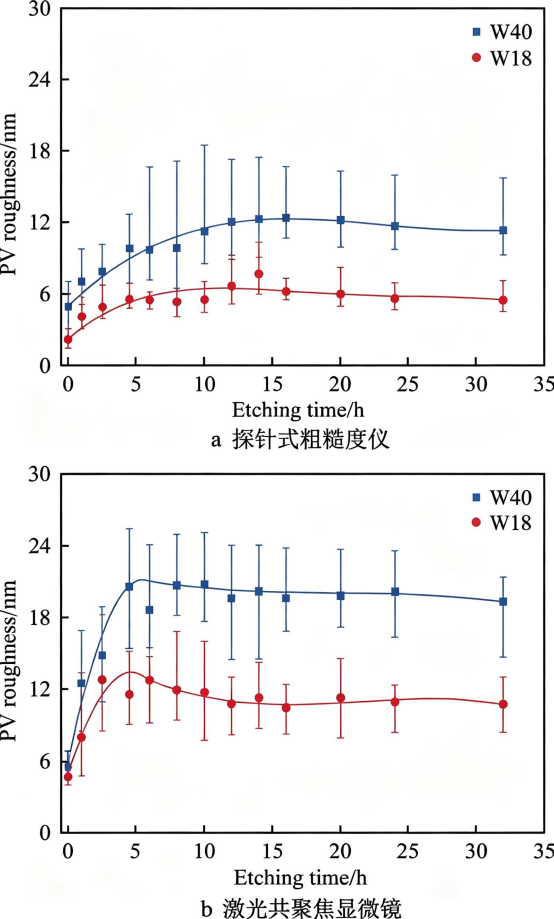

PV随蚀刻时间的变化曲线
蚀刻表面 PV 粗糙度随蚀刻时间的变化
同批蚀刻表面用探针式粗糙度仪和激光扫描共聚焦显微镜测PV（激光共聚焦粗糙度测量），曲线均上升、过峰、回落。W40试样PV整体高于W18，磨粒越粗裂纹越深。
差别在峰值和时间。激光扫描共聚焦显微镜测到的最大PV粗糙度是12.82μm和20.45μm，出现在2.5h与4.5h；探针只有7.59μm和12.27μm，拖到14h与10h。
3D共聚焦显微镜测到真实深度

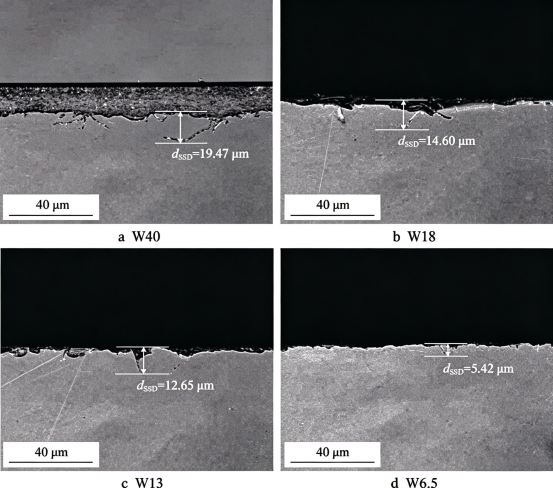

截面抛光法获得的剖面显微图
表面轮廓仪与触针式粗糙度仪的针尖半径10μm。裂纹宽度不到这个量级，针尖沉不到底；等宽度够了，融合已发生，量到的是被抹平的浅坑。3D共聚焦显微镜的光束半径近似为零，不受裂纹宽度约束，融合前扫描即可拿到真实裂纹深度。
3D共聚焦显微镜属非接触式三维成像，蚀刻后在同一视场完成3D表面形貌检测、表面形貌测量与PV粗糙度评定，既是非接触式表面测量手段，表面粗糙度测量与形貌可同视场完成，也常用于光学玻璃检测。
截面抛光验证与SSD检测比值分析
直接测量结果对比

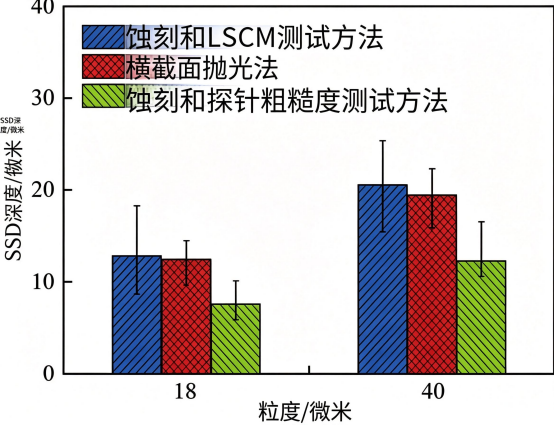

两种化学蚀刻方法与截面抛光法测量的 SSD 深度比较
验证靠截面抛光。同批试样直接测得12.50μm和19.34μm，激光共聚焦粗糙度测量偏差仅2.56%和5.74%，与3D表面形貌检测对照一致，探针偏低三成半以上。
游离磨粒工艺
SSD检测的比值可快速估深，依据是压入断裂力学中中位裂纹深度与表面起伏近似成正比。游离磨粒工艺的文献值在2.92--3.9，非接触式表面测量与表面粗糙度测量约2.72±0.71。
工艺对比值影响最大，测量方式次之，力学性能最弱。工艺固定后，用表面粗糙度测量就能估算亚表面损伤检测深度。
可靠测量条件与工业应用建议
可靠窗口只有一段：蚀刻液到裂纹底部、裂纹未大面积融合，探测介质有效半径足够小。激光扫描共聚焦显微镜满足后一条，3D共聚焦显微镜适合做表面粗糙度测量、3D表面形貌检测与3D表面测量。
操作上先估出融合时间，把测量点压在峰值附近。对光学玻璃超精密抛光，这个深度直接对应去除量，光学玻璃检测与光学玻璃亚表面损伤都依赖它。
微裂纹检测拼的是时机与手段的匹配。化学蚀刻把裂纹打开，3D共聚焦显微镜测量PV粗糙度提供足够细的探针，效率与试样保全才能兼顾。

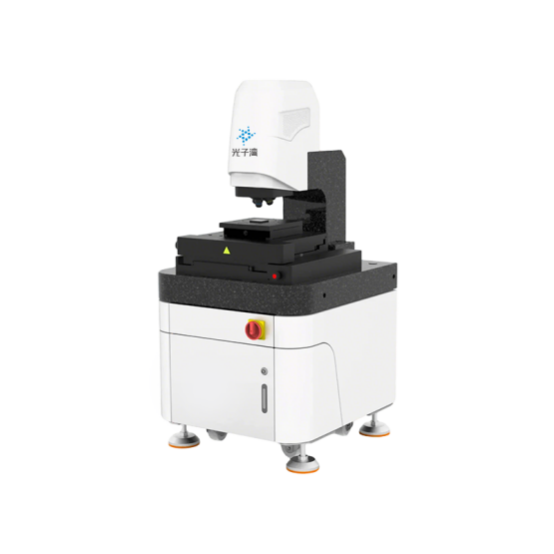

光子湾3D共聚焦显微镜
