Linux mmap 内存映射深度解析：基于帧缓冲 /dev/fb0

mmap 是 Linux 内核提供的内存映射技术，用于将内核态硬件内存（帧缓冲显存）直接映射到用户进程虚拟空间。

借助 MMU 虚实映射特性，mmap 可以实现用户层虚拟地址固定不变，底层物理显存区域动态切换，是嵌入式屏幕高速渲染、双缓冲无撕裂刷新的核心技术。

一、为什么需要 mmap？

在帧缓冲开发中，如果使用 read/write 读写屏幕，每次操作都会触发用户态→内核态切换，系统开销大、帧率低、容易卡顿。

mmap 的核心价值：

一次映射，全程指针直接读写显存，无需频繁系统调用
将内核态物理显存暴露到用户虚拟地址空间
依托 MMU 机制，实现地址复用与动态区域切换

二、mmap 核心原理

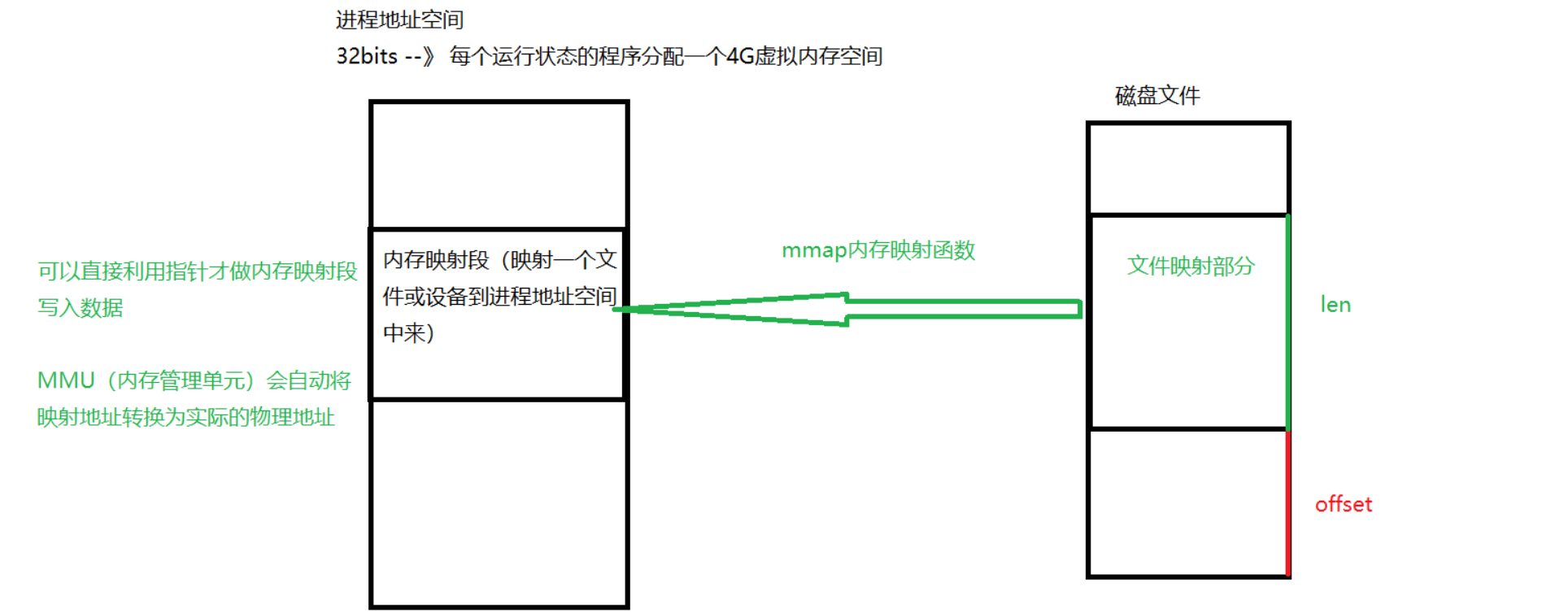

2.1 虚实地址映射关系

Linux 借助 MMU 硬件隔离两套地址：

虚拟地址：用户进程私有，mmap 映射后地址固定，程序只操作虚拟地址
物理地址：屏幕显存真实硬件地址，用户态无法直接访问

mmap 作用：建立「固定虚拟地址 ⇋ 物理显存」的映射关系。

MMU 作用：负责地址翻译与页表动态重映射（辅助 mmap 实现高级特性）。

2.2 经典特性由来（地址不变、区域可变）

该特性本质是 mmap + MMU 组合能力，主体是 mmap：

地址编号一样：由 mmap 决定，映射成功后用户虚拟指针永久固定，业务代码无需改动
操作区域不一样：由 MMU 辅助实现，内核动态修改页表，让同一虚拟地址指向不同物理显存

三、mmap 函数原型与参数详解

3.1 核心函数

cs 复制代码

#include <sys/mman.h>
// 内存映射：物理设备/文件 -> 用户虚拟地址空间
void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);

// 解除映射
int munmap(void *addr, size_t length);

3.2 帧缓冲场景标准参数

addr = NULL：由系统自动分配固定虚拟地址
length：显存总大小 = 屏幕宽 × 高 × 4（32位色深）
prot = PROT_READ | PROT_WRITE：允许读写显存
flags = MAP_SHARED：与内核共享显存数据，支持画面刷新切换
fd：/dev/fb0 设备文件描述符
offset = 0：默认从显存起始位置映射

四、mmap 帧缓冲标准实战代码（核心）

以下为工程标准代码，完整展示 open - mmap - 指针绘图 - munmap - close 完整流程。

cs 复制代码

#include <sys/mman.h>
#include <unistd.h>
#include <fcntl.h>
#include <stdio.h>

#define LCD_PATH "/dev/fb0"
#define LCD_WIDTH 1024
#define LCD_HEIGHT 600

int main()
{
    // 1. 打开帧缓冲设备
    int lcd_fd = open(LCD_PATH, O_RDWR);
    if (-1 == lcd_fd)
    {
        perror("open lcd fail");
        return -1;
    }

    // 2. mmap 核心：物理显存映射为用户固定虚拟地址
    int *plcd = mmap(NULL, LCD_WIDTH*LCD_HEIGHT*4, PROT_READ|PROT_WRITE, MAP_SHARED, lcd_fd, 0);
    if (plcd == MAP_FAILED)
    {
        perror("mmap fail");
        close(lcd_fd);
        return -1;
    }

    // 3. 直接通过虚拟指针操作显存（无系统调用开销）
    for(int y=0; y<LCD_HEIGHT; y++)
    {
        for(int x=0; x<LCD_WIDTH; x++)
        {
            *(plcd + 1024*y + x) = 0x00FF0000;
        }
    }

    // 4. 释放资源
    munmap(plcd,  LCD_WIDTH*LCD_HEIGHT*4);
    close(lcd_fd);
    return 0;
}

4.1 代码核心解读

plcd ：mmap 映射生成的固定虚拟地址，全程绘图无需改变
绘图过程无系统调用，仅内存指针操作，渲染效率极高
底层依靠 MMU 映射翻译，实现物理显存可动态切换

五、mmap 高级应用：双缓冲无撕裂原理

双缓冲是 mmap 机制的经典落地场景：

mmap 生成固定虚拟地址，初始映射后台显存
程序完成整帧绘图
内核修改 MMU 页表，同一虚拟地址映射到前台显存
屏幕整体刷新，消除撕裂

本质：mmap 保证上层代码稳定，MMU 负责底层区域切换。

六、总结

mmap 是本文核心主体，用于将内核显存映射到用户空间，实现无系统调用高速绘图。
帧缓冲是 mmap 的操作对象，MMU 是 mmap 的硬件辅助机制。
mmap 提供固定虚拟地址 ，MMU 实现物理区域动态切换，共同构成「地址编号一样，但操作区域不一样」的底层能力。
