上一篇我们认识了 ELF，知道 .o、.so、可执行文件都不是普通文件，而是带有结构的二进制文件。ELF 中有代码、有数据、有 section、有 segment，还有一个对链接非常重要的东西：符号表。

这篇文章要解决的问题是：当 main.c 调用 code.c 里的 run 函数时，编译器单独编译 main.c 时明明看不到 run 的实现，为什么最后程序还能正确跳转到 run？

答案就在符号解析和重定位中。

一、先看一个跨文件调用

准备两个文件。

hello.c：

c 复制代码

#include <stdio.h>

extern void run(void);

int main()
{
    printf("hello\n");
    run();
    return 0;
}

code.c：

c 复制代码

#include <stdio.h>

void run(void)
{
    printf("run\n");
}

单独编译：

bash 复制代码

gcc -c hello.c -o hello.o
gcc -c code.c -o code.o

此时 hello.o 中调用了 run，但 run 的实现并不在 hello.o 里。

问题来了：

text 复制代码

hello.o 如何知道 run 最终在哪里？

答案是：它暂时不知道。它只是留下一个"未解决的符号引用"，等链接阶段再解决。

二、什么是符号

在链接视角下，函数名和全局变量名都可以看作符号。

例如：

c 复制代码

void run(void)
{
}

int g_val = 10;

这里的 run 和 g_val 都是符号。

符号大致可以分为两类：

text 复制代码

定义符号：当前文件提供了实现或实体
未定义符号：当前文件用到了它，但实现不在当前文件

在上面的例子中：

text 复制代码

hello.o 中：run 是未定义符号
code.o 中：run 是已定义符号

链接器的工作之一，就是把这些引用和定义匹配起来。

三、用 nm 查看符号

nm 可以查看目标文件中的符号。

查看 hello.o：

bash 复制代码

nm hello.o

可看到：

text 复制代码

0000000000000000 T main
                 U printf
                 U run

这里的关键是：

text 复制代码

T main
U run

T 表示符号定义在代码段 .text 中，说明 main 在 hello.o 里有实现。

U 表示 undefined，说明 run 在 hello.o 中只是被引用，还没有定义。

再看 code.o：

bash 复制代码

nm code.o

可能看到：

text 复制代码

0000000000000000 T run
                 U printf

这里 run 是 T，说明 code.o 提供了 run 的函数实现。

链接器看到：

text 复制代码

hello.o 需要 run
code.o 提供 run

于是就可以把它们连接起来。

四、用 readelf -s 查看符号表

readelf -s 也可以查看符号表：

bash 复制代码

readelf -s hello.o

你会看到符号的更多信息，例如：

text 复制代码

Num:    Value          Size Type    Bind   Vis      Ndx Name
...
FUNC    GLOBAL DEFAULT UND run
FUNC    GLOBAL DEFAULT ... main

其中 UND 表示 undefined，也就是未定义符号。

符号表告诉链接器：

text 复制代码

这个目标文件定义了哪些符号；
引用了哪些外部符号；
每个符号大致属于什么类型；
符号将来需要如何参与链接。

五、undefined reference 的本质

如果只链接 hello.o：

bash 复制代码

gcc hello.o -o main

会报错：

text 复制代码

undefined reference to `run'

这不是编译错误，而是链接错误。

因为编译 hello.c 时，编译器只需要知道：

c 复制代码

extern void run(void);

它就可以相信 run 这个函数将来会存在。

但链接时，链接器必须真的找到 run 的实现。如果所有输入文件和库里都没有 run，链接器就无法生成最终可执行程序。

所以：

text 复制代码

undefined reference = 链接器找不到某个符号的定义

常见原因：

忘记链接某个 .o 文件。
忘记写 -lxxx。
-L 路径不对，库没找到。
库里根本没有这个函数实现。
C++ 名字修饰导致符号名不匹配。

六、什么是重定位

符号解析解决了"函数在哪里定义"的问题，但还不够。

链接器还要解决一个更具体的问题：

text 复制代码

调用指令中的地址应该填多少？

编译 hello.c 时，编译器看到：

c 复制代码

run();

但它不知道 run 最终在可执行程序中的地址。于是它只能先留下一个需要修正的位置，并记录到重定位表里。

等链接器把 hello.o、code.o 合并成最终程序时，它就知道 run 的最终地址了，于是回头修正调用位置。

这个过程就是重定位。

通俗理解：

text 复制代码

编译阶段：先留坑
链接阶段：填地址

七、查看重定位表

可以使用：

bash 复制代码

readelf -r hello.o

你可能看到类似：

text 复制代码

Relocation section '.rela.text'
Offset          Info           Type           Sym. Name
...
...             ...            ...            run
...             ...            ...            printf

这说明 hello.o 的 .text 代码段中，有一些位置需要在链接时被修正。

重定位表记录的信息大致包括：

text 复制代码

哪里需要修正
修正和哪个符号有关
用什么方式修正

链接器根据这些信息，把未确定的地址修正为最终地址。

八、用 objdump 观察代码里的占位

可以反汇编目标文件：

bash 复制代码

objdump -d hello.o

你会看到 call 指令，但目标地址可能还不是最终地址。

因为在 .o 阶段，run 的最终位置还没确定。

链接后再反汇编最终程序：

bash 复制代码

gcc hello.o code.o -o main
objdump -d main

这时 call run 的地址就已经被链接器修正好了。

这就是静态链接中非常核心的一步。

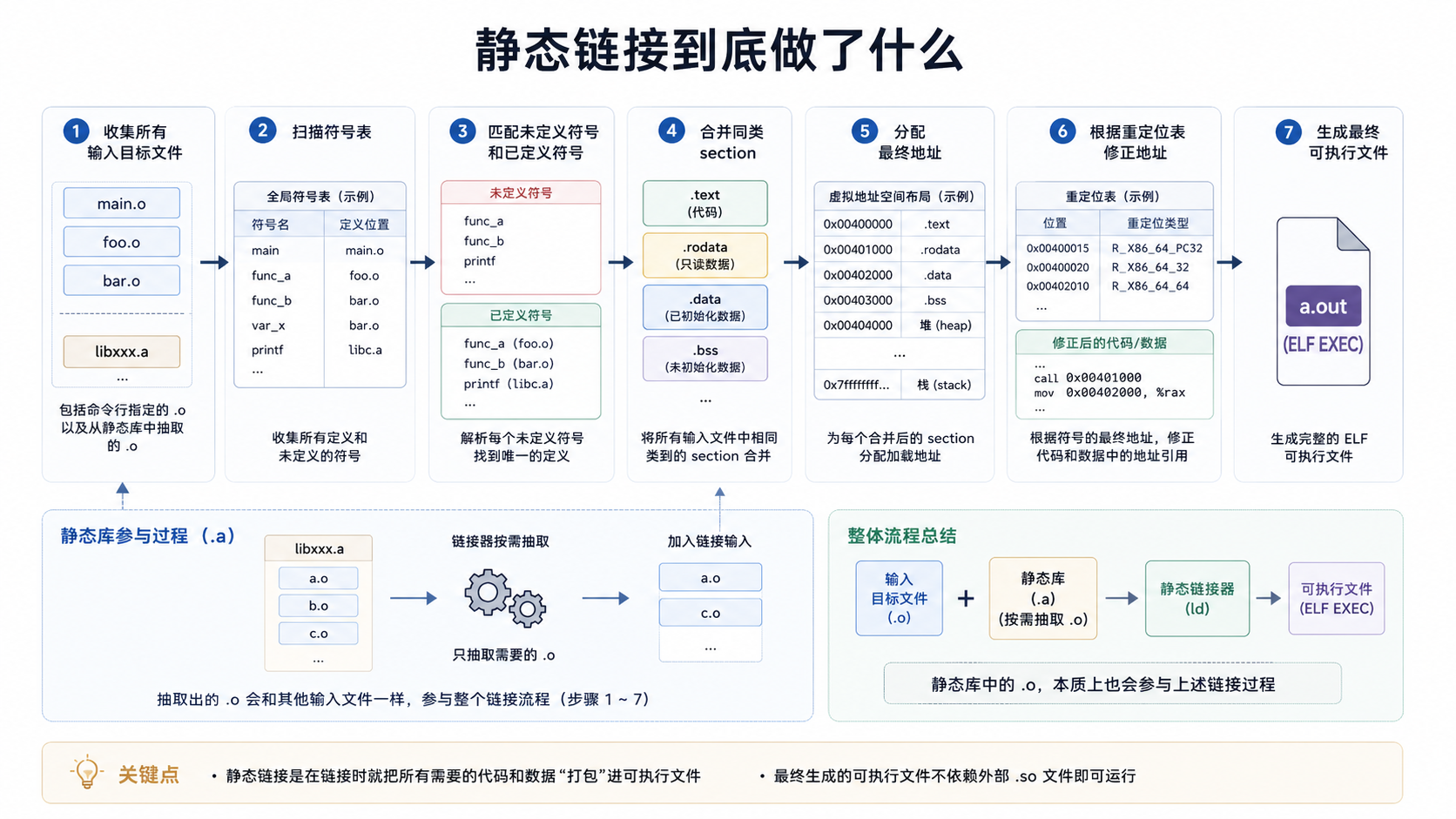

九、静态链接到底做了什么

现在我们可以重新理解静态链接。

静态链接不是简单地把文件拼接到一起，而是包含多个工作：

收集所有输入目标文件。
扫描符号表。
匹配未定义符号和已定义符号。
合并同类 section，例如 .text、.data。
分配最终地址。
根据重定位表修正代码和数据中的地址。
生成最终可执行文件。

如果涉及静态库 .a，链接器还会从库中抽取需要的目标文件参与链接。

所以：

text 复制代码

静态库中的 .o，本质上也会参与上述链接过程。

十、静态库为什么更新后程序必须重新链接

假设你用 libmyc.a 生成了程序 main。

静态链接时，库中相关代码已经进入 main。

后来你修改 my_string.c，重新生成新的 libmyc.a，但不重新链接 main。

此时运行旧 main，行为不会变化。

原因是：

text 复制代码

旧 main 里已经包含旧版本库代码；
新 libmyc.a 不会自动影响旧 main。

只有重新链接：

bash 复制代码

gcc main.c -I./include -L./lib -lmyc -o main

新库实现才会进入新的可执行程序。

十一、静态库链接顺序问题

在某些情况下，静态库链接顺序也会影响结果。

一般建议把依赖库放在使用它的目标文件后面：

bash 复制代码

gcc main.o -L. -lmyc -o main

而不要写成：

bash 复制代码

gcc -L. -lmyc main.o -o main

原因是传统链接器通常从左到右扫描输入。当它扫描到库时，如果前面还没有未解决的符号引用，可能不会从库中抽取目标文件。

动态库场景下这个问题不一定表现得同样明显，但学习静态链接时应该养成正确顺序习惯。

十二、符号表、重定位和库的关系

现在把它们串起来：

text 复制代码

.c 源文件
-> 编译成 .o
-> .o 中包含符号表和重定位表
-> 多个 .o 或静态库参与链接
-> 链接器解析符号并修正地址
-> 生成可执行文件

静态库 .a 只是把多个 .o 管理起来。真正起作用的仍然是里面 .o 的符号表和重定位信息。

动态库 .so 的符号解析和重定位更复杂，因为很多工作会推迟到加载和运行阶段。后面讲动态链接时会继续深入。

十三、常用命令总结

查看符号：

bash 复制代码

nm hello.o
readelf -s hello.o

查看重定位信息：

bash 复制代码

readelf -r hello.o

查看反汇编：

bash 复制代码

objdump -d hello.o
objdump -d main

链接目标文件：

bash 复制代码

gcc hello.o code.o -o main

查看未定义符号：

bash 复制代码

nm hello.o | grep ' U '

十四、总结

链接器最核心的工作可以概括为两件事：

text 复制代码

符号解析：找到每个外部符号的定义
重定位：把代码和数据中暂时未知的地址修正为最终地址

这也是 undefined reference、静态库更新必须重新链接、链接顺序可能影响结果的根本原因。

下一篇，我们从链接继续走向加载：一个 ELF 可执行文件还没运行时，为什么里面已经记录了地址？操作系统又是如何根据 ELF 的 segment 初始化进程地址空间的？
