- 项目名称：Forwarder 1kW
- 项目类型：可调电源 / 大功率 AC-DC 开关电源功率模块
- 项目链接：https://github.com/Luq1308/Forwarder1kW
- 项目图片：

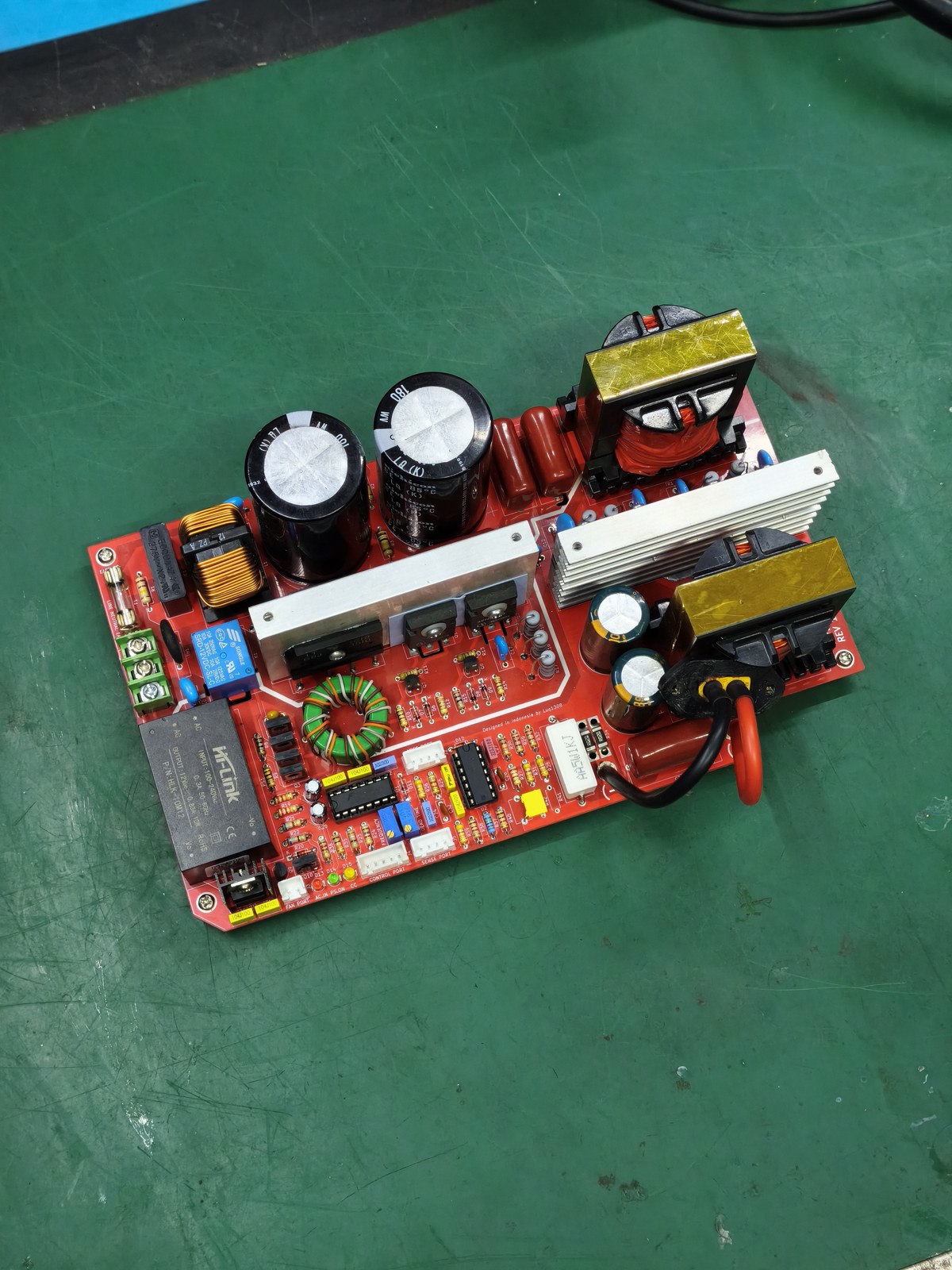

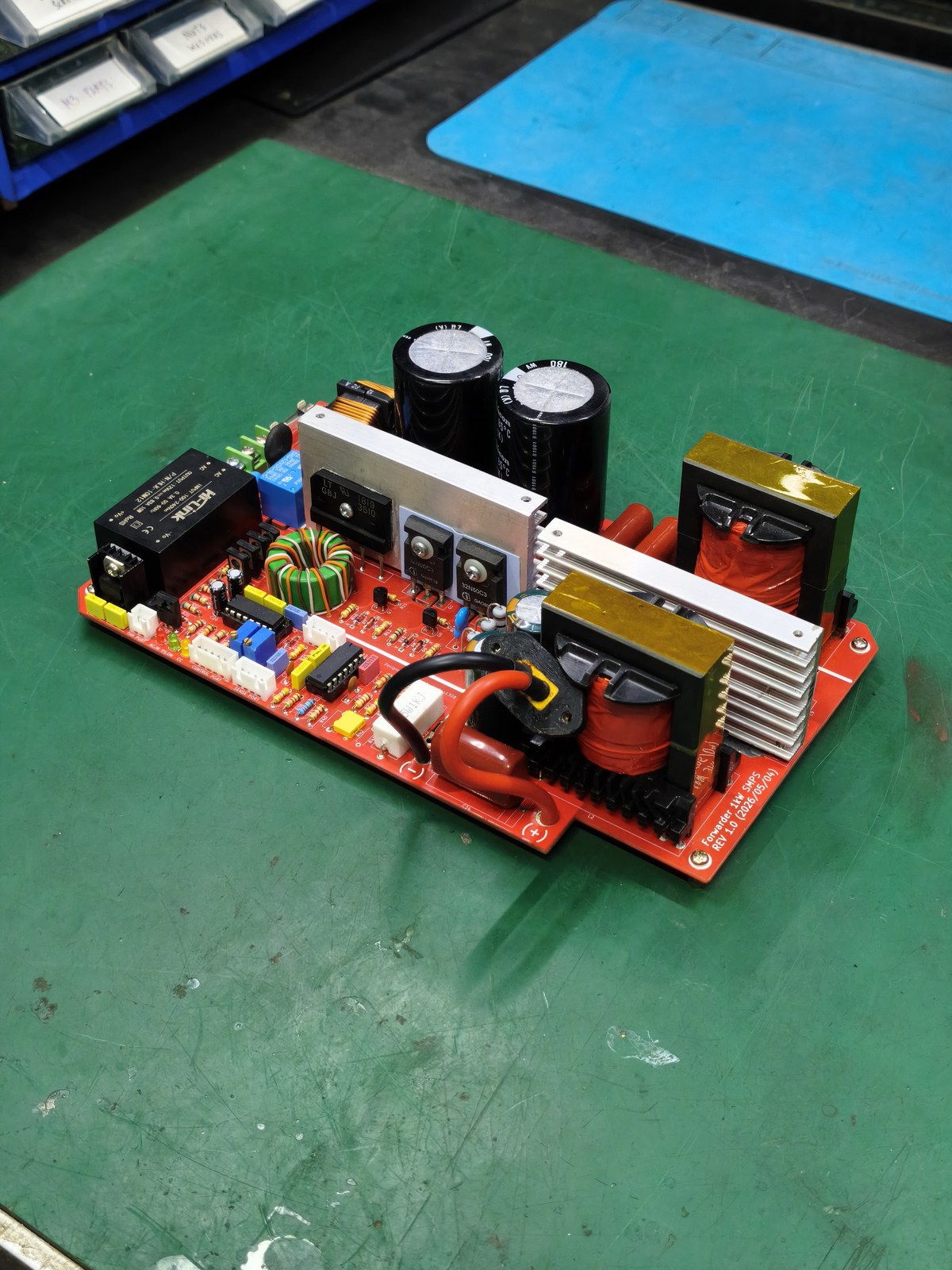

Forwarder 1kW 整板俯视（半桥功率级 + ETD49 主变压器）：
红色 PCB 上排布两只 500 V/32 A 主开关管、ETD49 主变压器、四只 DSEI60-02A 整流二极管与 46 µH 输出电感，大电解与散热器全部直插安装。
Forwarder 1kW 侧视特写（输入滤波与上电浪涌抑制区）：
左侧为 HLK-10M12 辅助电源模块与 NTC/继电器浪涌抑制电路，中部环形器件为共模电感，右侧是半桥散热器、门极驱动变压器与输出滤波电解。
- 硬件平台：纯模拟控制（SG3525 PWM + LM324/LM393 运放），无 MCU
- 开源状态：已提供原理图（PDF + KiCad 10 完整工程 + Gerber，CERN-OHL-P-2.0）| 无软件（纯硬件模拟控制，无需固件）
- 核心亮点 ：
- 1000 W 连续输出，输出规格可配置为 40 V/25 A 至 400 V/2.5 A；CC/CV 双环自动切换并带 CC_IND 模式指示，输出电压/电流由 0--2.5 V 模拟基准设定、以 0--2.5 V 模拟信号回传，外挂任意 MCU 的 DAC/ADC 即可升级为数控电源。
- 实测数据全套公开：峰值效率 90.3%（50 V/10 A），1000 W 满载效率 89.1%（输入 1122 W、损耗 122 W），附四种负载阶跃示波器波形与 MOS/变压器/整流/电感温升曲线。
- 全板不到 130 个元件、以直插为主，KiCad 10 工程 + Gerber + 3D 外壳 DXF + BOM/参数计算表 + YouTube 装配视频，复刻门槛极低。
- 推荐理由：可调电源类目近几期多为便携小电源，这款市电输入的 1 kW 半桥功率模块把实验室电源的「心脏」完整开源出来------拓扑、隔离驱动、浪涌保护、CC/CV 调节、数控接口在一页 A3 上讲透，还配齐效率与温升实测，是今年最值得精读的大功率电源开源项目。
📋 项目简介
Forwarder 1kW 是印度尼西亚开发者 Luq1308 于 2026 年 6 月发布并开源的开关电源功率模块，当前版本 Rev 1.1，定位于「自己装一台实验室电源」的核心部件：模块本身完成市电输入 → 功率变换 → 可调稳压输出的全部工作，对外只留一组简洁的模拟接口。输出电压/电流由 0--2.5 V 模拟基准设定，输出电压/电流也以 0--2.5 V 模拟信号回传；CC/CV 模式自动切换并给出指示信号。配合 STM32/ESP32 等任意 MCU 的 DAC/ADC，就能低成本升级为数控可调电源------这也是它与 08-23 期便携 PD 降压电源、08-12 期 2200 V 高压小电流电源的子方向差异：本期切入的是「市电输入大功率 AC-DC 功率前端」。
仓库内容非常齐整：A3 单页完整原理图 PDF、KiCad 10 源工程、Gerber、3 mm 外壳 DXF、Google Sheets 参数计算与 BOM 表、8 张实测波形/温升/效率图，以及 YouTube 装配指南与 Reddit 讨论帖。硬件以 CERN-OHL-P-2.0 许可开源，6 月底更新至 Rev 1.1 后已收获约百颗星。
🔧 设备参数
- 拓扑：半桥（Half-Bridge）SMPS，SG3525 定频 PWM，开关频率与死区时间可由板上电位器调校
- 输出功率：1000 W 连续
- 输出配置：40 V/25 A 至 400 V/2.5 A（按参数计算表配置变压器与取样网络）
- 控制模式：CC/CV 双环自动切换，CC_IND 指示当前模式（0 V = CV，3.6 V = CC）
- 模拟接口：VREF 端口（0--2.5 V 设定输出电压/电流）、SENSE 端口（0--2.5 V 回传输出电压/电流）
- 控制信号：PS_EN 功率级使能（低有效）、FAN_EN 风扇使能、专用 12 V 风扇口（低边开关，500 mA 限流）
- 输入电源：190--240 VAC（110 V 地区可自行改接倍压整流）
- 辅助电源：HLK-10M12 隔离模块 → 12 V，L7805 → 5 V
- 保护与细节：F1 10 A 保险 + NTC 15D-15 + 继电器上电浪涌抑制，X/Y 电容 + 共模电感 EMI 滤波，R33 1 kΩ 输出泄放，JP1/EX_VSENS 远端取样，散热器与板间需 M3 螺丝 + 尼龙垫 + TO-220 绝缘垫圈安装
- 元件规模：少于 130 个，绝大多数为直插
- 实测效率：峰值 90.3%（50 V/10 A）；1000 W 满载 89.1%（输入 1122 W，损耗 122 W，PF 0.71）
- 满载稳态温升：主开关管 74 ℃、主变压器 69 ℃、输出整流 55 ℃、输出电感 45 ℃
🎯 项目背景
市售 1 kW 级实验室电源价格高昂，而 DIY 社区常见的「服务器电源改装」方案输出规格固定、难以精确调节。作者 Luq1308 的思路是把问题一分为二：只把「功率变换 + 模拟调节」做成一个通用模块，把「数值设定与显示」留给用户自己的 MCU 或电位器------既拿到大功率，又保留控制自由度。器件选型上刻意采用 SG3525、LM324、BD139/BD140 这类几十年长盛不衰的通用器件，配合全直插布局和少于 130 个元件的规模，让手头只有一把烙铁的爱好者也能复刻。作者还提供了 Google Sheets 参数计算表，可按自己的目标输出规格重新计算 ETD49 变压器绕组与取样网络；2026 年 6 月发布 Rev 1.1 后在 GitHub 与 Reddit r/electronics 均获得热烈反响。
📊 核心参数
| 类别 | 型号/参数 | 说明 |
|---|---|---|
| PWM 控制器 | SG3525 | 定频 PWM，RV1 调频率、RV2 调死区，47 µF 软启动 |
| 调节器 | LM324 多路 + 指示比较器 | CC/CV 双环补偿网络，CC_IND 模式指示 |
| 主开关管 | 32N50C3 ×2（500 V/32 A） | 半桥拓扑，门极变压器隔离驱动 |
| 门极驱动 | BD139/BD140 推挽 + T25 GDT | 双次级隔离驱动上下管 |
| 主变压器 | ETD49 | 次级输出 SEC_OUT_A/B |
| 输出整流 | DSEI60-02A ×4（60 A/200 V） | 每臂并联 6.8 Ω + 3.3 nF RC 吸收 |
| 输出滤波 | 46 µH 电感 + 2×680 µF + 4.7 µF 薄膜 | R33 1 kΩ 空载泄放 |
| 电流取样 | R34 4×20 mΩ 分流 | NEG_OUT 回路取样，0--2.5 V 回传 |
| 输入整流 | GBJ3510 桥 + 2×2200 µF 串联 | 100 kΩ 均压，+310 V 母线/+155 V 中点 |
| 输入保护 | F1 10 A + NTC 15D-15 + 继电器 | 上电浪涌抑制 |
| 辅助电源 | HLK-10M12 + L7805 | 市电 → 12 V → 5 V |
| 硬件许可证 | CERN-OHL-P-2.0 | 原理图 PDF + KiCad 10 工程 + Gerber + 外壳 DXF |
📐 完整原理图（按功能区块）

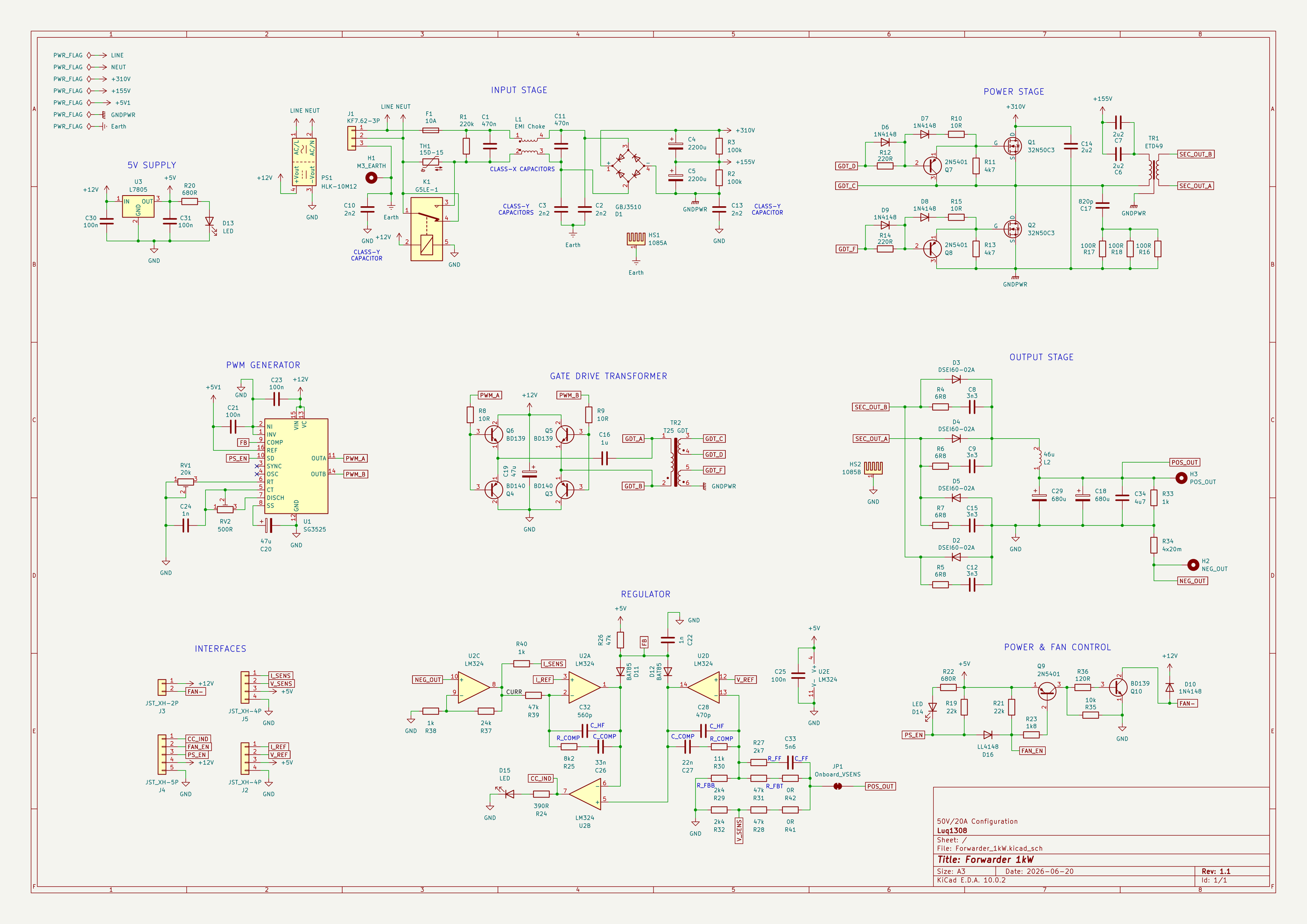

Forwarder 1kW 整页原理图概览：
A3 单页（KiCad 10.0.1，Rev 1.1）共 9 个功能区块：上方为辅助电源、输入整流与功率级，中部为 PWM 产生、门极驱动与输出级，下方为调节器、对外接口与风扇控制。

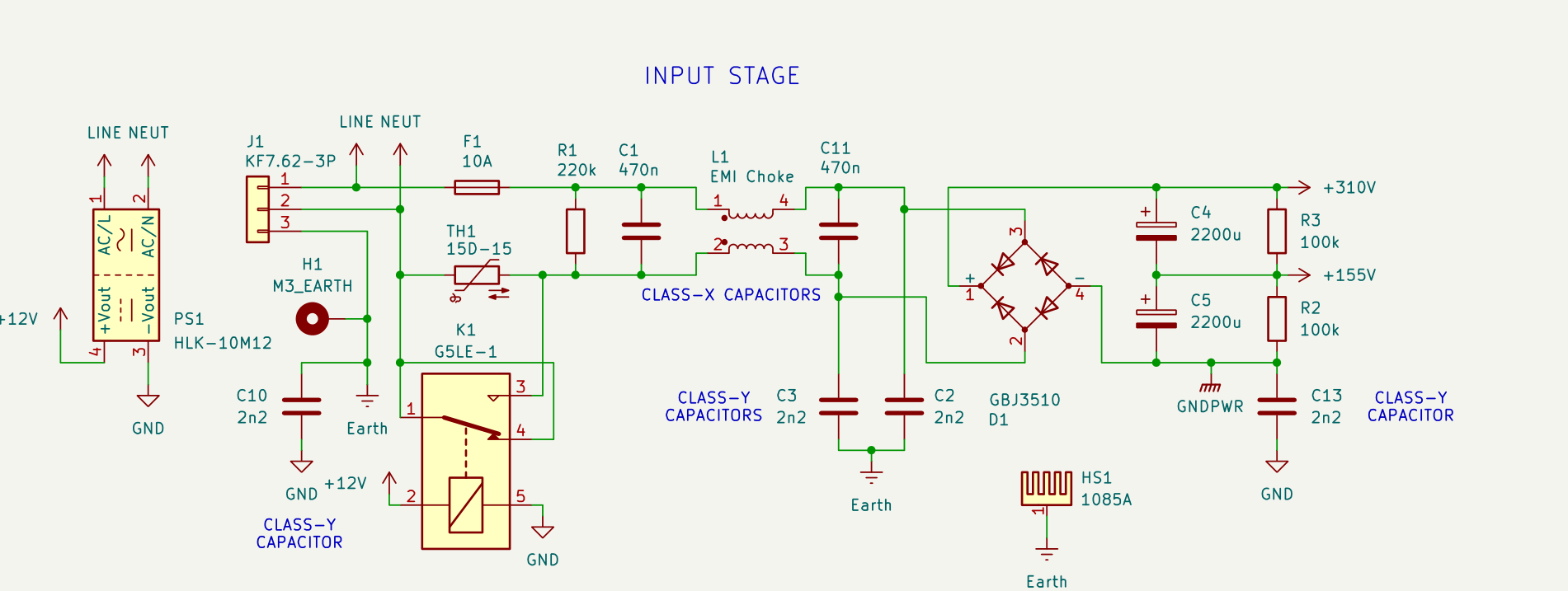

输入整流滤波（INPUT STAGE）：
J1 接线端子进市电，F1 10 A 保险后经 X 电容（C1/C11 470 nF）+ 共模电感 L1 + Y 电容（C2/C3 2n2）完成 EMI 滤波，GBJ3510 整流桥输出到 C4/C5 2200 µF 串联电容组（R2/R3 100 kΩ 均压），得到 +310 V 母线与 +155 V 中点；TH1 15D-15 NTC 限流、K1 继电器延时短接完成上电浪涌抑制，HLK-10M12 直接从市电取 12 V 辅助电。
PWM 产生（PWM GENERATOR）：

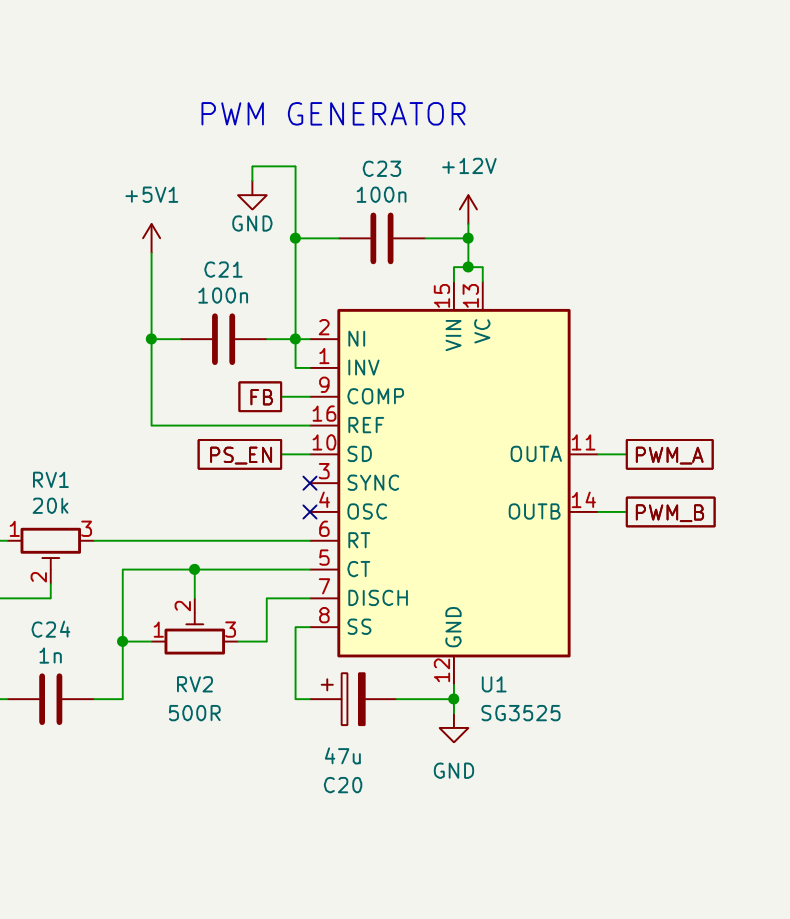

U1 SG3525 定频振荡：RV1 20 kΩ 设定开关频率、RV2 500 Ω 调死区，C20 47 µF 决定软启动斜率；PS_EN 拉低封锁输出，OUTA/OUTB 输出互补 PWM，FB/COMP 接受后级调节器控制。
门极驱动（GATE DRIVE TRANSFORMER）：

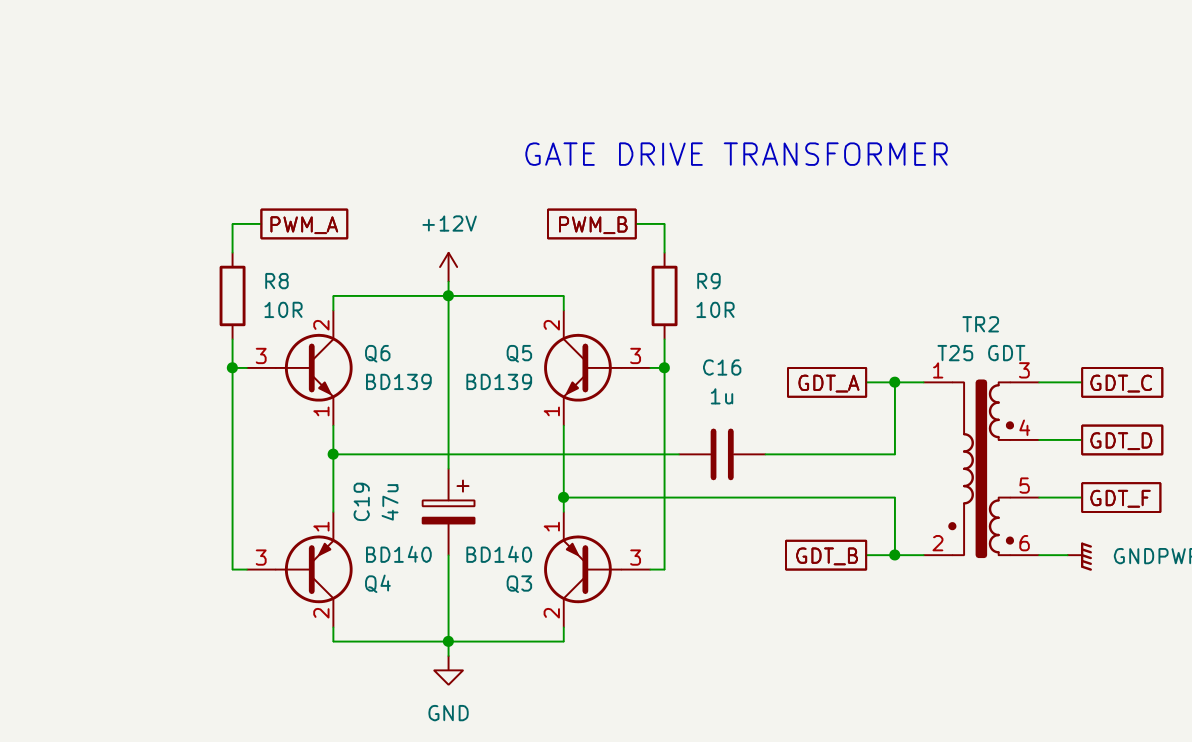

PWM_A/B 先经 BD139/BD140 推挽射随放大，再由 C16 1 µF 隔直耦合进 TR2（T25 门极驱动变压器）初级，两个次级输出 GDT_C/D 与 GDT_F，实现控制地与功率地（GNDPWR）的电气隔离。
功率级（POWER STAGE）：

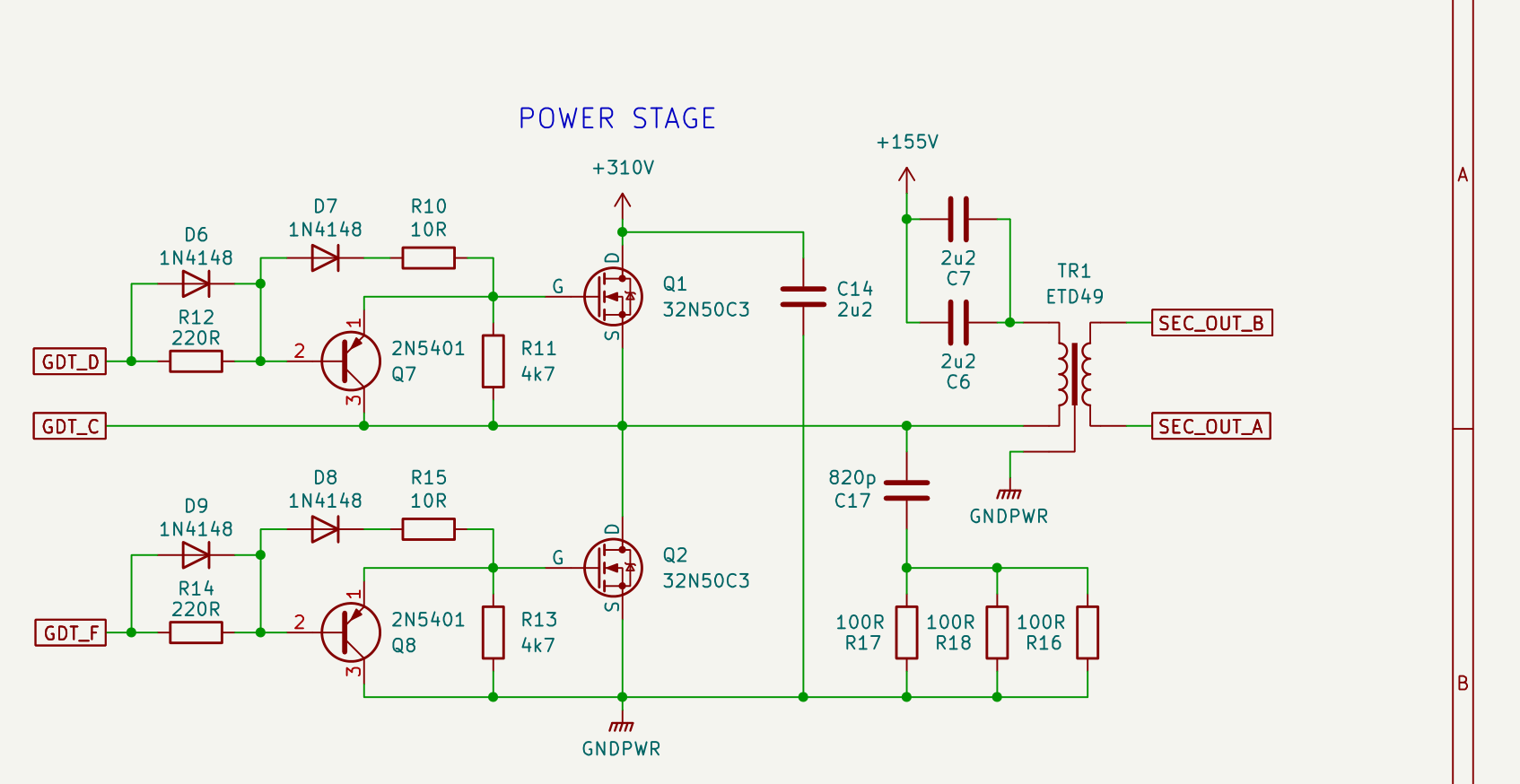

Q1/Q2（32N50C3，500 V/32 A）构成半桥，C14 2.2 µF 桥臂分压电容与 C7/C6 组成谐振通路，TR1 ETD49 主变压器向次级传递能量；C17 820 pF 与 R16/R17/R18 100 Ω 构成吸收缓冲网络，抑制关断电压尖峰。
输出整流滤波（OUTPUT STAGE）：

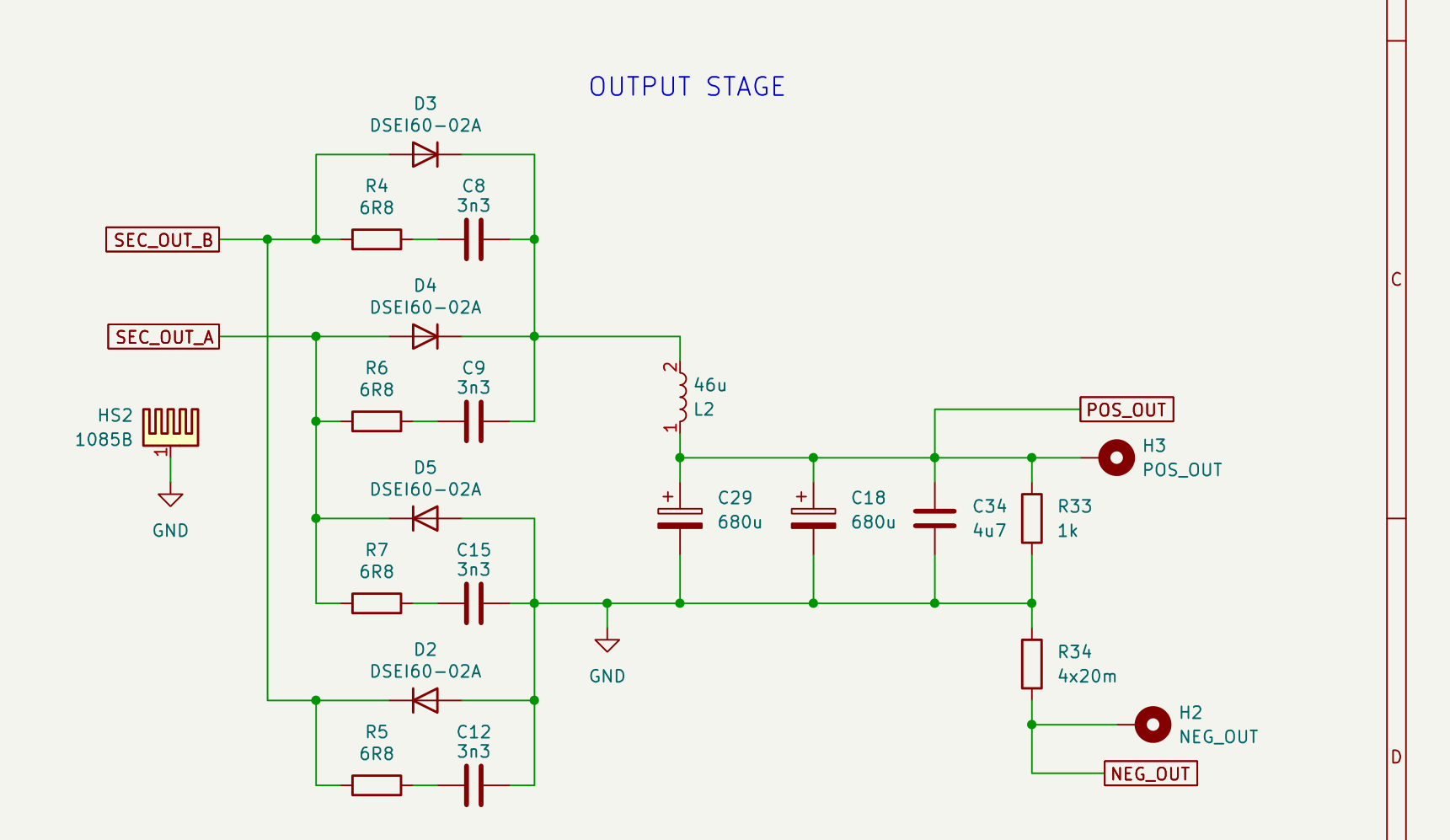

D2~D5 四只 DSEI60-02A（60 A/200 V）组成全波整流，每臂并联 6.8 Ω + 3.3 nF RC 吸收；L2 46 µH 与 2×680 µF、C34 4.7 µF 薄膜电容滤波后经 H3/H2 香蕉座输出，R34（4×20 mΩ 并联）作电流取样，R33 1 kΩ 空载泄放，HS2 为整流散热器。

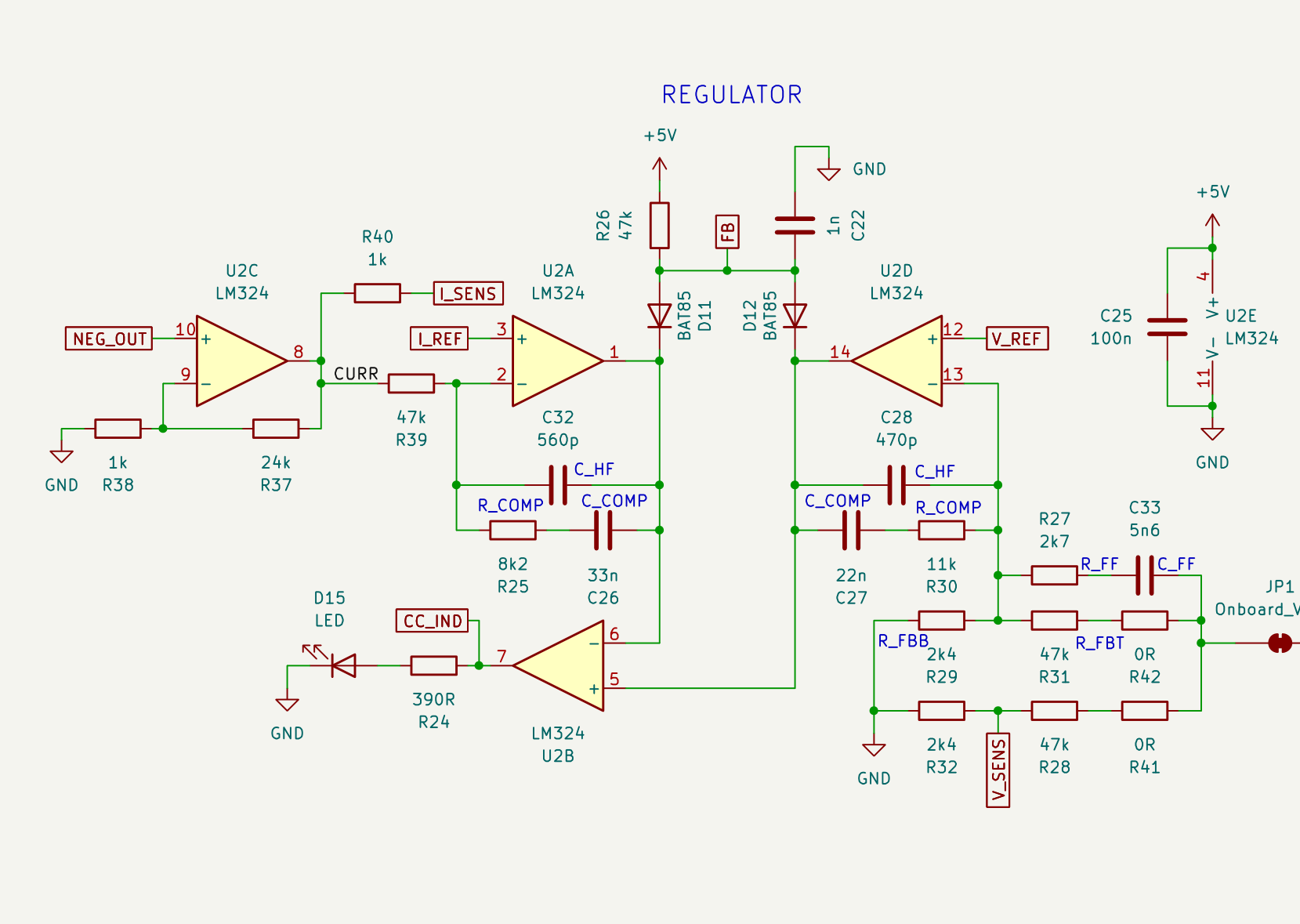

调节器（REGULATOR）：
LM324 对 I_SENS/V_SENS 缓冲后与 I_REF/V_REF 比较，经 R_COMP/C_COMP 补偿网络驱动 SG3525 的 FB/COMP，实现 CV/CC 双环自动交接；U2B 比较输出 CC_IND 模式指示，R_FBT/R_FBB 反馈分压与 R_FF/C_FF 前馈网络稳定环路的动态响应，JP1 断开后可从 EX_VSENS 焊盘引出远端取样线。
对外接口（INTERFACES）：

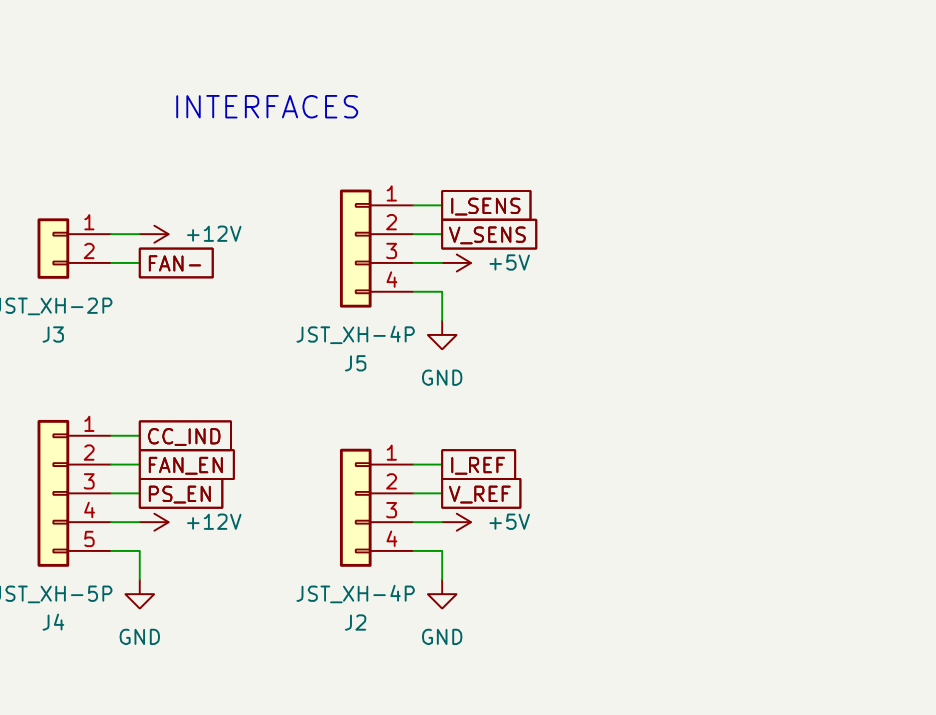

四组 JST-XH 排针：J2 VREF（I_REF/V_REF 设定输出）、J5 SENSE（I_SENS/V_SENS 回传监测）、J4 CONTROL（CC_IND/FAN_EN/PS_EN）、J3 风扇；全部为 0--2.5 V 模拟量或开关量，接任意 MCU 的 DAC/ADC 即可完成数控化。
电源与风扇控制（POWER & FAN CONTROL）：

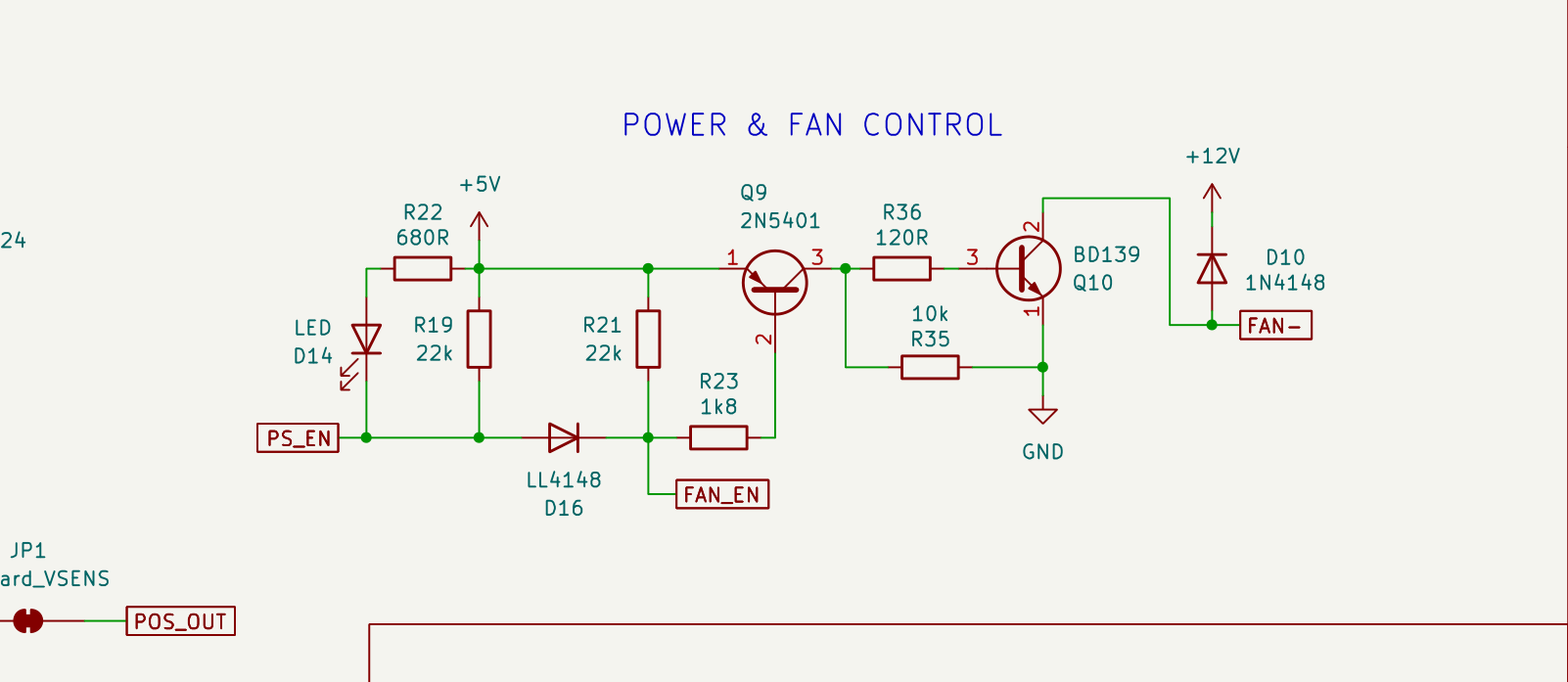

PS_EN 低电平经 Q9（2N5401）使能功率级并点亮 D14 指示灯；Q10（BD139）低边开关驱动 12 V 风扇，焊上 D16（LL4148）后风扇随功率级自动启动，也可经 FAN_EN 由外部控制器独立管理。

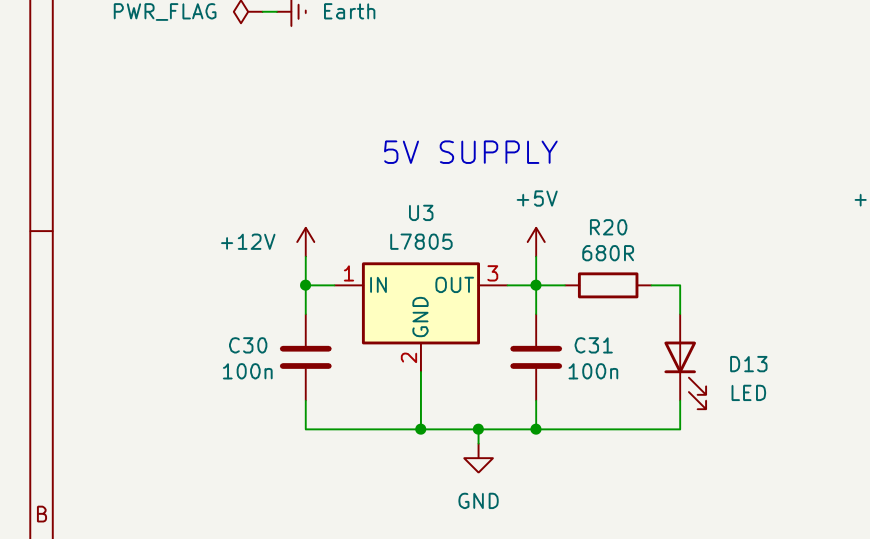

辅助电源（5V SUPPLY）：
L7805 把 HLK-10M12 输出的 12 V 降为 5 V，为 SG3525 与 LM324 调节电路供电，C30/C31 100 nF 就近去耦，R20 680 Ω + D13 LED 作电源指示。
