Intel Core Ultra X9 388H全面性能对比分析报告

GPU 对比 AMD Radeon E8860 | CPU 对比 Intel Xeon D-2183IT

一、 Intel Core Ultra X9 388H 概述

Intel Core Ultra X9 388H 是英特尔 2026 年推出的 Panther Lake 平台旗舰移动处理器,采用 Intel 18A 制程工艺(等效约 1.8nm),代表了当前移动计算平台的最高水平。该处理器集成了 Intel Arc B390 核显,拥有 12 个 Xe3(Celestial)架构核心,是英特尔首款真正能在轻薄本上流畅运行 3A 大作的集成显卡。

X9 388H 采用 4P+8E+4LPE 的三级核心架构,总计 16 个核心,最高睿频可达 5.1 GHz, TDP 范围为 25W--80W。其 GPU 部分理论算力约 7.7 TFLOPS, AI 算力峰值达 122 TOPS,整颗芯片 AI 总算力高达 172 TOPS(含 NPU)。

本报告将从 GPU 和 CPU 两个维度,分别将 X9 388H 与两款具有代表性的对比对象进行深度分析: GPU 方面对比 2014 年发布的嵌入式显卡 AMD Radeon E8860; CPU 方面对比2018 年发布的服务器/嵌入式处理器 Intel Xeon D-2183IT。两款对比对象分别代表了不同年代、不同定位的技术水平,通过对比可以清晰展现 8--12 年间半导体技术的巨大飞跃。

二、 GPU 性能对比: Arc B390 vs AMD Radeon E8860

AMD Radeon E8860 发布于 2014 年 1 月,是一款面向嵌入式市场的低功耗 GPU,广泛应用于工业控制、数字标牌、医疗设备、车载系统等领域。与 2026 年的 Intel Arc B390相比,两者相隔 12 年,分别代表了集成显卡和嵌入式显卡在不同时代的技术水平。

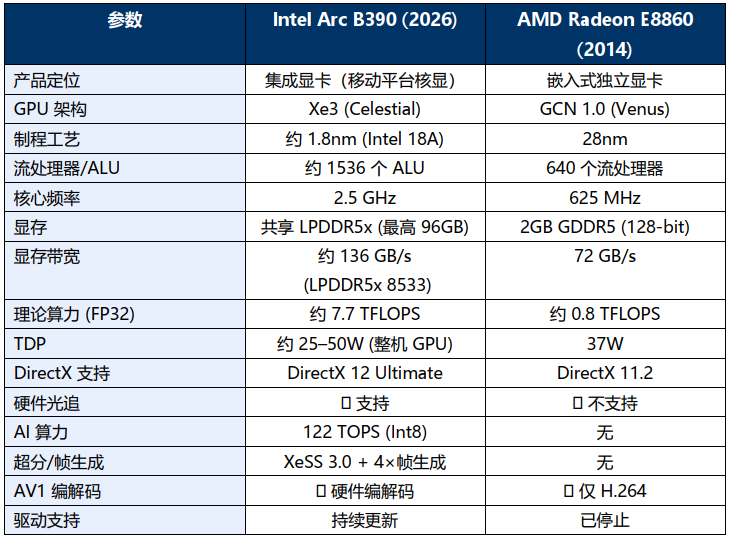

2.1 产品核心规格

2.2 理论性能差距

从理论算力来看, Arc B390 的 FP32 性能约为 7.7 TFLOPS,是 E8860(0.8 TFLOPS)的约 9.6 倍。

在能效比方面, Arc B390 在 25--50W 的整机 GPU 功耗下实现了 7.7 TFLOPS 的算力,每瓦性能约为 0.15--0.31 TFLOPS/W;而 E8860 在 37W 功耗下仅提供 0.8 TFLOPS,每瓦性能仅约 0.022 TFLOPS/W。 12 年间, GPU 的能效比提升了约 7--14 倍。

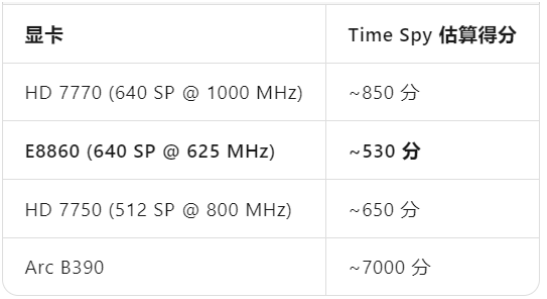

在 3DMark Time Spy 测试中, Arc B390 得分约 6740--7865 分。 E8860 基于 GCN 1.0架构和 640 个流处理器,其 Time Spy 得分估算约为 500--600 分,两者差距约为 14 倍。

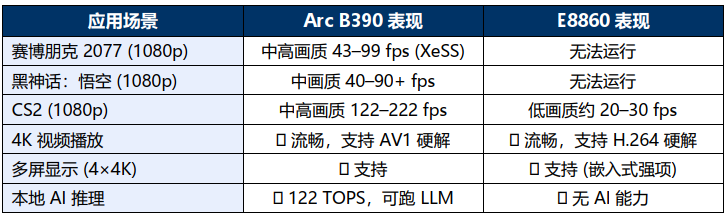

2.3 实际应用场景对比

2.4 技术代差与功能对比

两款显卡之间的技术代差不仅体现在性能数字上,更体现在功能完整性和生态支持上:

• 光线追踪: Arc B390 支持硬件级光线追踪; E8860 完全不支持任何光追功能。

• AI 加速: Arc B390 拥有 96 个 XMX AI 引擎,支持 XeSS 3.0 超分和帧生成; E8860 没有任何 AI 加速能力。

• 视频编解码: Arc B390 支持 AV1 硬件编解码; E8860 仅支持 H.264 硬解码。

• 内存与带宽: Arc B390 依赖高频 LPDDR5x,可动态分配最高 96GB 显存; E8860 仅有2GB GDDR5 显存。

• 驱动生态: Arc B390 驱动持续更新; E8860 驱动早已停止维护

三、 CPU 性能对比: Core Ultra X9 388H vs Intel Xeon D-2183IT

Intel Xeon D-2183IT 发布于 2018 年,基于 Skylake 架构,是 Xeon D 系列的一款服务器/嵌入式处理器。 它采用 BGA 封装,面向边缘计算、网络设备、存储服务器和嵌入式系统。与 2026 年的 Core Ultra X9 388H 相比,两者相隔 8 年,分别代表了服务器嵌入式平台和移动平台的顶尖水平。

3.1 产品定位与架构差异

Xeon D-2183IT 属于英特尔的服务器级嵌入式处理器产品线,设计目标是高可靠性、长寿命、在边缘计算和通信设备中提供稳定的计算能力。它基于 14nm Skylake 架构,拥有 16核 32 线程,基础频率 2.2 GHz,睿频 3.0 GHz,支持 AVX-512 指令集。

Core Ultra X9 388H 则是移动处理器,基于 Intel 18A 制程的 Panther Lake 架构,采用三级异构设计,在极致性能与极致能效之间取得平衡。

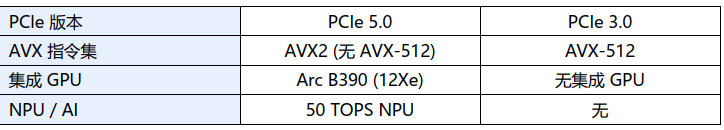

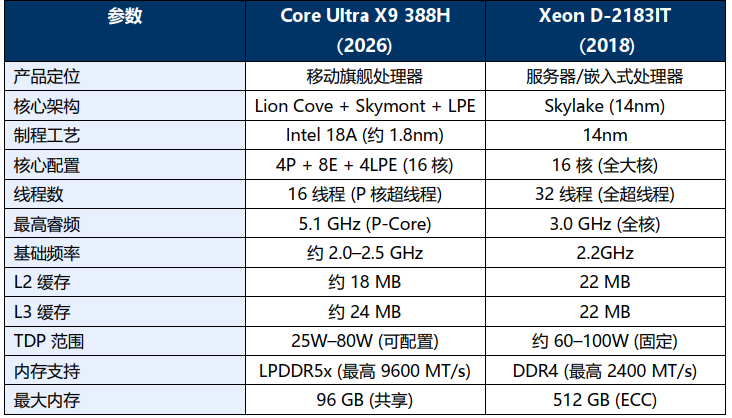

3.2 核心规格对比

3.3 理论性能与 Benchmark 分析

在理论性能方面,两款处理器的对比需要从多个维度进行分析:

  • 单核性能: Core Ultra X9 388H 的 Lion Cove 架构 IPC 相比 Skylake 提升约 40--50%,加上 5.1 GHz 的超高睿频,单核性能约为 D-2183IT(3.0 GHz Skylake)的2 倍以上。在 Cinebench R23 单核测试中, X9 388H 约 2100--2300 分,D-2183IT 约 900--1000 分。
  • 多核性能: X9 388H 拥有 16 个核心(4P+8E+4LPE),但 E-Core 和 LPE 核心性能较弱; D-2183IT 拥有 16 个全大核,且全部支持超线程。 在 80W 功耗 下就能跑出比 100W D-2183IT 高 50% 以上的多核分数。如果两者同功耗(如都限制在60W), X9 388H 的优势会进一步扩大。
  • 内存带宽: X9 388H 支持 LPDDR5x-9600,理论带宽约 153 GB/s; D-2183IT 支持DDR4-2400 四通道,理论带宽约 76.8 GB/s。 X9 388H 的内存带宽约为 D-2183IT的 2 倍,这对 GPU 共享内存和 AI 推理至关重要。
  • AI 算力: X9 388H 的 NPU 提供 50 TOPS Int8 算力,加上 GPU 的 122 TOPS,总算力达 172 TOPS。 D-2183IT 没有任何 AI 加速硬件, AI 推理完全依赖 CPU 的AVX-512,效率极低。

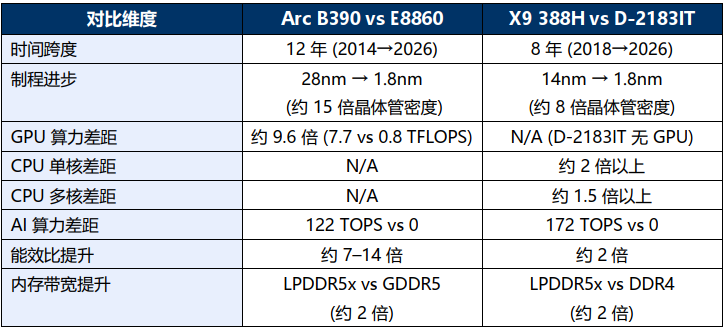

四、综合对比总结

通过两组对比可以清晰看到半导体技术在 8--12 年间的巨大飞跃:

这些数据背后反映的不仅是频率和核心数的提升,更是架构、制程、封装、内存子系统等全方位的技术革新。从 28nm 到 1.8nm,晶体管密度提升了约 15 倍;从 GCN 1.0 到 Xe3, GPU 架构经历了三代革命;从 Skylake 到 Lion Cove, CPU 微架构的 IPC 提升了约 50%。
