嵌入式环境下麦克风阵列远场语音降噪的快速实现

一、开发环境与问题背景

在嵌入式语音交互产品开发中，1-5 米远场场景下环境噪声、回声干扰常常导致指令识别失败，传统方案存在明显矛盾：传统信号降噪对非稳态噪声抑制效果差，重量级 AI 模型又无法适配嵌入式有限算力。

本文基于以下环境完成实践验证：

硬件平台：STM32H750 开发板（Cortex-M7，400MHz 主频） + Seeed VoiceCard 双麦阵列模组
软件工具：STM32CubeIDE 1.12.0，CMSIS-NN 5.1.0，预量化 DeepFilterNet3 INT8 模型
核心依赖：ARM NEON 指令集加速，CMSIS-DSP 信号处理库

本方案可在常规嵌入式平台实现毫秒级延迟，满足实时远场语音降噪需求。

二、核心技术原理

2.1 核心模块组成

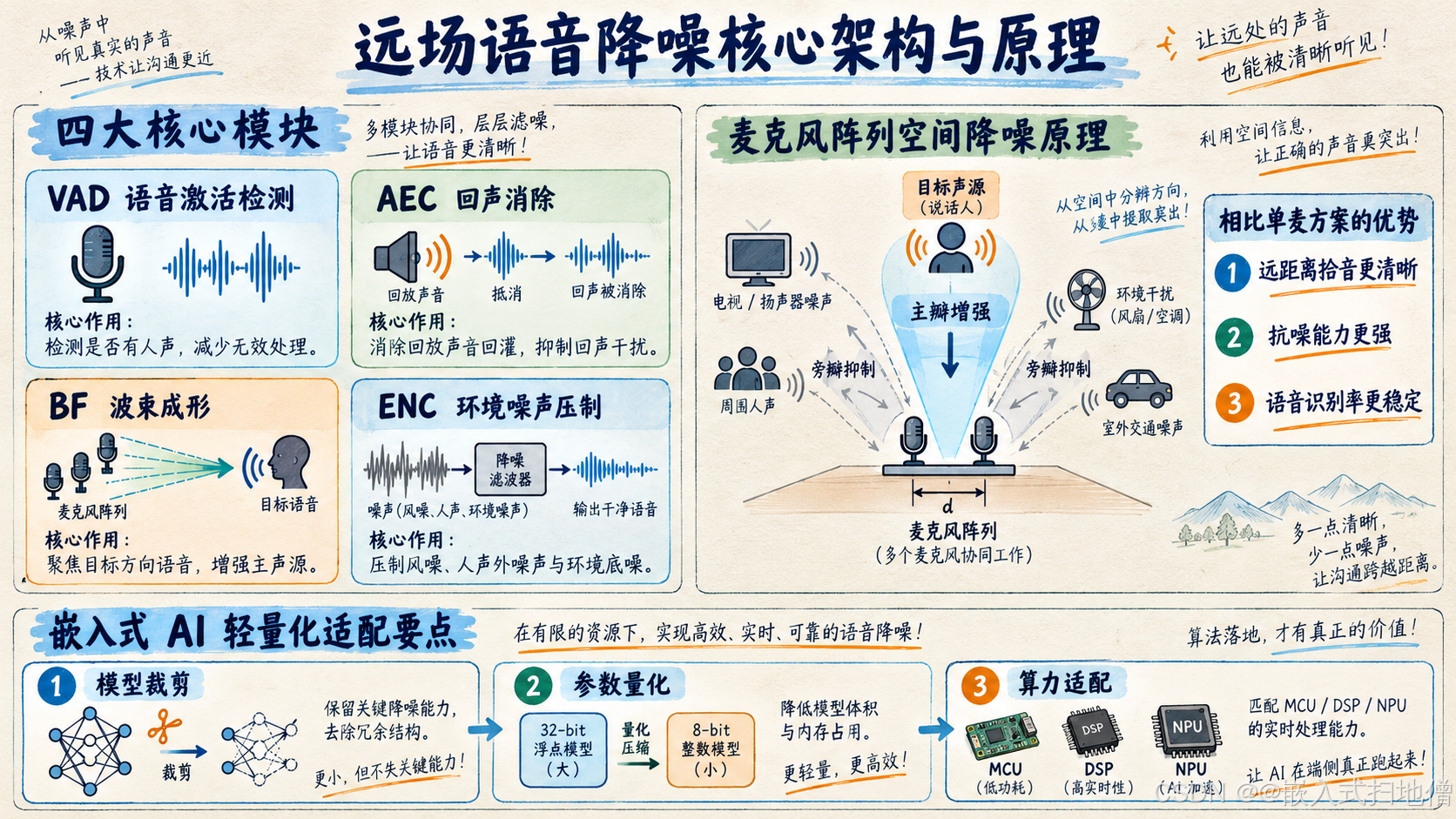

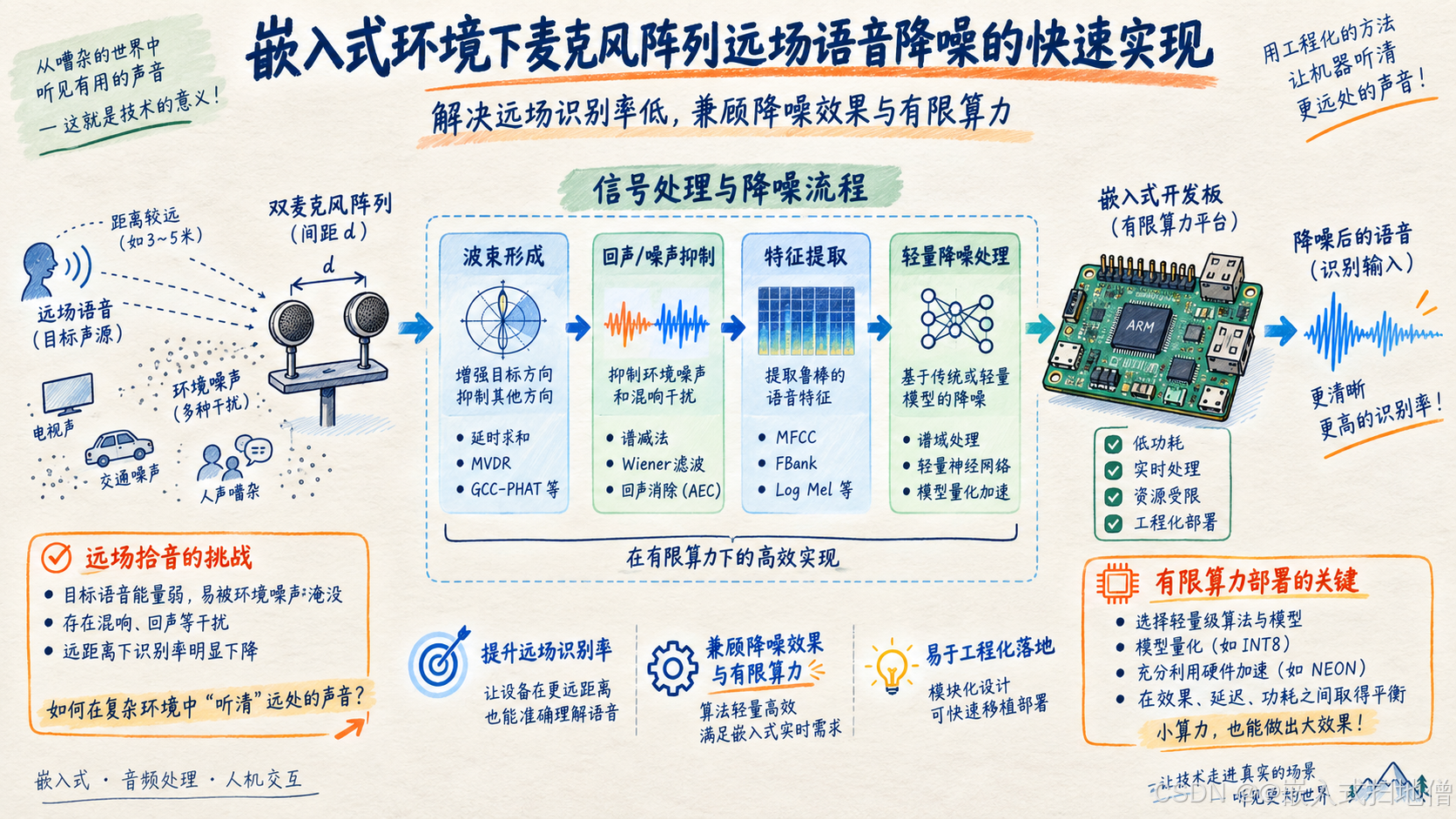

远场语音降噪系统由四大核心模块组成，配合 AGC 自动增益控制完成全链路处理：

VAD（语音激活检测）：判断音频流中是否存在有效语音，仅在语音段启动完整处理流程，大幅降低算力和功耗消耗
AEC（回声消除）：通过扬声器参考信号抵消设备自身回声，避免播放内容被误识别，成熟方案回声抑制深度可达 45-90dB
BF（波束成形）：利用麦克风阵列的空间相位差实现定向拾音，主瓣对准目标声源，旁瓣衰减其他方向干扰，双麦可实现 10-20dB 旁瓣衰减
ENC（AI 降噪）：使用轻量化模型抑制残留稳态 / 非稳态噪声，提升输出信噪比
AGC（自动增益控制）：动态调整输出增益，稳定不同距离语音的输出幅度，避免过饱和或能量不足

2.2 处理链路顺序

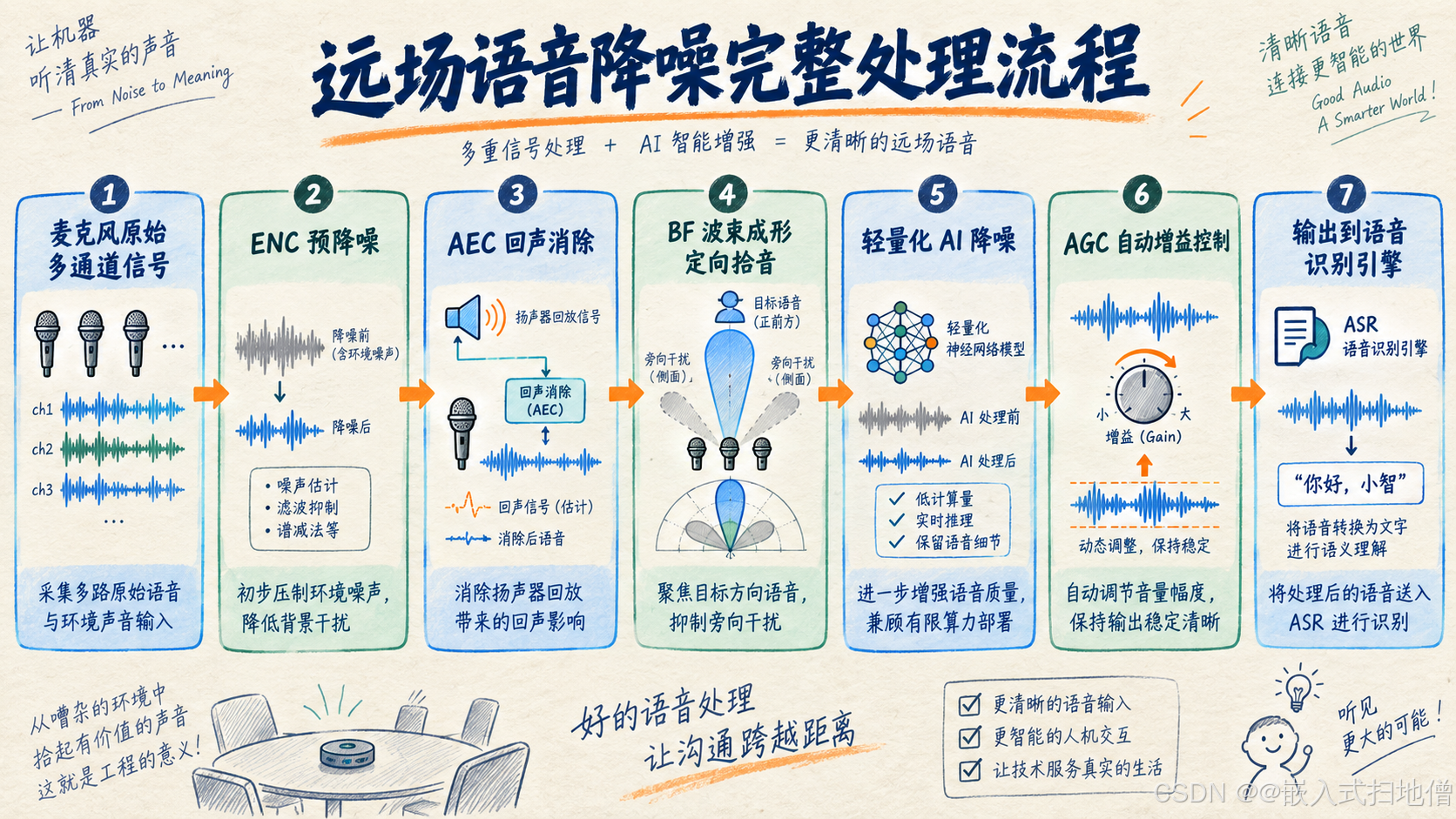

根据工程实践验证，推荐处理链路如下：

bash 复制代码

麦克风原始信号 → ENC预降噪 → AEC回声消除 → BF波束成形 → AI降噪 → AGC自动增益 → ASR识别

2.3 嵌入式轻量化适配原理

模型裁剪：DeepFilterNet3 可将特征维度从默认配置降至 56 维，减少近 40% 的计算量
参数量化：将 FP32 模型转换为 INT8 量化模型，内存占用减少 75%，推理速度提升 2~3 倍
硬件加速：利用 ARM NEON 指令集和 CMSIS-NN 库实现并行计算，DSP 平台可使用专用乘加单元进一步加速
动态功耗：结合 VAD 实现分级运行，无语音时仅运行低功耗 VAD 模块，降低待机功耗

三、代码实现步骤

步骤 1：多通道音频读取与预处理

objectivec 复制代码

#include "stm32h7xx_hal.h"
#include "audio_mic_array.h"

#define AUDIO_FRAME_SIZE    160     // 16kHz采样率，10ms帧长
#define MIC_CHANNEL_NUM     2       // 双麦阵列配置
#define AUDIO_BIT_DEPTH     16      // 16bit位宽

// 原始数据交错存储，通道分离后对齐存储
int16_t mic_raw_data[MIC_CHANNEL_NUM * AUDIO_FRAME_SIZE];
int16_t mic_aligned_data[MIC_CHANNEL_NUM][AUDIO_FRAME_SIZE];

/**
 * @brief  获取麦克风直流偏移校准值（提前出厂校准）
 */
extern int16_t get_mic_dc_offset(uint8_t ch);

/**
 * @brief  读取麦克风原始数据并完成预处理
 * @retval 0成功 -1失败
 */
int mic_data_preprocess(void)
{
    HAL_StatusTypeDef status = HAL_I2S_Receive(&hi2s2, (uint8_t*)mic_raw_data,
                            MIC_CHANNEL_NUM * AUDIO_FRAME_SIZE, HAL_MAX_DELAY);
    if (status != HAL_OK) {
        return -1;
    }

    // 通道分离+去除直流偏移
    for (int i = 0; i < AUDIO_FRAME_SIZE; i++) {
        mic_aligned_data[0][i] = mic_raw_data[2*i] - get_mic_dc_offset(0);
        mic_aligned_data[1][i] = mic_raw_data[2*i + 1] - get_mic_dc_offset(1);
    }

    return 0;
}

步骤 2：核心模块初始化（代码框架）

objectivec 复制代码

#include "vad_api.h"
#include "aec_api.h"
#include "bf_api.h"
#include "dfn3_api.h"

// 全局模块句柄
static vad_handle_t   g_vad_handle;
static aec_handle_t   g_aec_handle;
static bf_handle_t    g_bf_handle;
static dfn3_handle_t  g_dfn3_handle;

#define DFN3_MODEL_INT8_PATH  "/Model/dfn3_quant_int8.bin"

/**
 * @brief  初始化所有降噪处理模块
 * @param  target_angle: 波束成形目标方向角（单位：度）
 * @retval 0成功 非0失败
 */
int audio_process_modules_init(int target_angle)
{
    int ret;
    // 初始化VAD：16kHz采样率，灵敏度等级3
    ret = vad_init(&g_vad_handle, 16000, 3);
    if (ret != 0) return ret;
    // 初始化AEC：128阶NLMS自适应滤波器
    ret = aec_init(&g_aec_handle, 16000, 128);
    if (ret != 0) return ret;
    // 初始化波束成形：双麦间距70mm，目标方向角
    ret = bf_init(&g_bf_handle, 70, target_angle);
    if (ret != 0) return ret;
    // 加载预量化INT8 DeepFilterNet3模型
    ret = dfn3_quant_init(&g_dfn3_handle, DFN3_MODEL_INT8_PATH);
    if (ret != 0) return ret;

    return 0;
}

步骤 3：量化 AI 模型推理实现

objectivec 复制代码

#define DFN3_FRAME_SIZE 160

/**
 * @brief  DeepFilterNet3 INT8量化模型推理
 * @param  handle: 模型句柄
 * @param  input: 输入16bit音频帧
 * @param  output: 输出降噪后16bit音频帧
 * @retval 0成功 -1失败
 */
int dfn3_quant_process(dfn3_handle_t *handle, int16_t *input, int16_t *output)
{
    int8_t input_quant[DFN3_FRAME_SIZE];

    // 1. 输入数据INT16转INT8量化
    for (int i = 0; i < DFN3_FRAME_SIZE; i++) {
        input_quant[i] = (int8_t)(input[i] / handle->quant_scale + handle->quant_zero_point);
        memcpy(handle->input_tensor.data + i, &input_quant[i], sizeof(int8_t));
    }

    // 2. 调用CMSIS-NN推理（自动启用NEON指令集加速）
    cmsis_nn_status status = cmsis_nn_context_run(handle->nn_context);
    if (status != CMSIS_NN_SUCCESS) {
        return -1;
    }

    // 3. 输出INT8转INT16反量化
    int8_t *output_quant = (int8_t*)handle->output_tensor.data;
    for (int i = 0; i < DFN3_FRAME_SIZE; i++) {
        output[i] = (int16_t)((output_quant[i] - handle->quant_zero_point) * handle->quant_scale);
    }

    return 0;
}

步骤 4：完整降噪链路流程

objectivec 复制代码

int16_t reference_audio[AUDIO_FRAME_SIZE]; // 扬声器参考信号
int16_t aec_output[MIC_CHANNEL_NUM][AUDIO_FRAME_SIZE];
int16_t bf_output[AUDIO_FRAME_SIZE];
int16_t dfn3_output[AUDIO_FRAME_SIZE];
int16_t agc_output[AUDIO_FRAME_SIZE];

/**
 * @brief  完整远场降噪处理链路
 * @retval -1处理失败 0无有效语音 1输出有效降噪语音
 */
int audio_process_pipeline(void)
{
    int ret;

    // 1. 读取并预处理麦克风数据
    ret = mic_data_preprocess();
    if (ret != 0) return -1;

    // 2. VAD语音检测，无语音直接返回节省算力
    int has_voice = vad_process(g_vad_handle, mic_aligned_data[0], AUDIO_FRAME_SIZE);
    if (!has_voice) {
        return 0;
    }

    // 3. AEC回声消除处理
    aec_process(g_aec_handle, mic_aligned_data, reference_audio, aec_output);
    // 4. 波束成形定向拾音
    bf_process(g_bf_handle, aec_output, bf_output);
    // 5. AI深度降噪
    dfn3_quant_process(&g_dfn3_handle, bf_output, dfn3_output);
    // 6. AGC自动增益控制
    agc_process(dfn3_output, agc_output, AUDIO_FRAME_SIZE);

    // 输出到语音识别引擎
    send_to_asr_engine(agc_output, AUDIO_FRAME_SIZE);
    return 1;
}

四、常见错误与排错方法

4.1 常见错误与原因

错误类型	问题描述	常见原因
硬件错误	降噪后语音仍然模糊，信噪比提升不明显	麦克风阵列布线不规范，通道串扰，频响一致性偏差 > 3dB
算法错误	回声完全无法消除，识别率极低	模块处理顺序错误，将 AI 降噪放在 AEC 之前导致参考信号不匹配
部署错误	处理卡顿，无法实时输出	未对模型做量化裁剪，直接使用 FP32 模型，单帧耗时超过 20ms
参数错误	目标语音被过度衰减，识别率低	波束成形方向参数与实际声源位置不匹配，目标语音落在旁瓣区
性能错误	推理延迟过高，无法实时处理	未开启硬件指令集加速，纯 C 实现耗时是优化后的 3~5 倍
功耗错误	电池供电设备待机时间大幅缩短	未添加 VAD 预判断，全时段运行完整降噪模块，功耗提升 200%

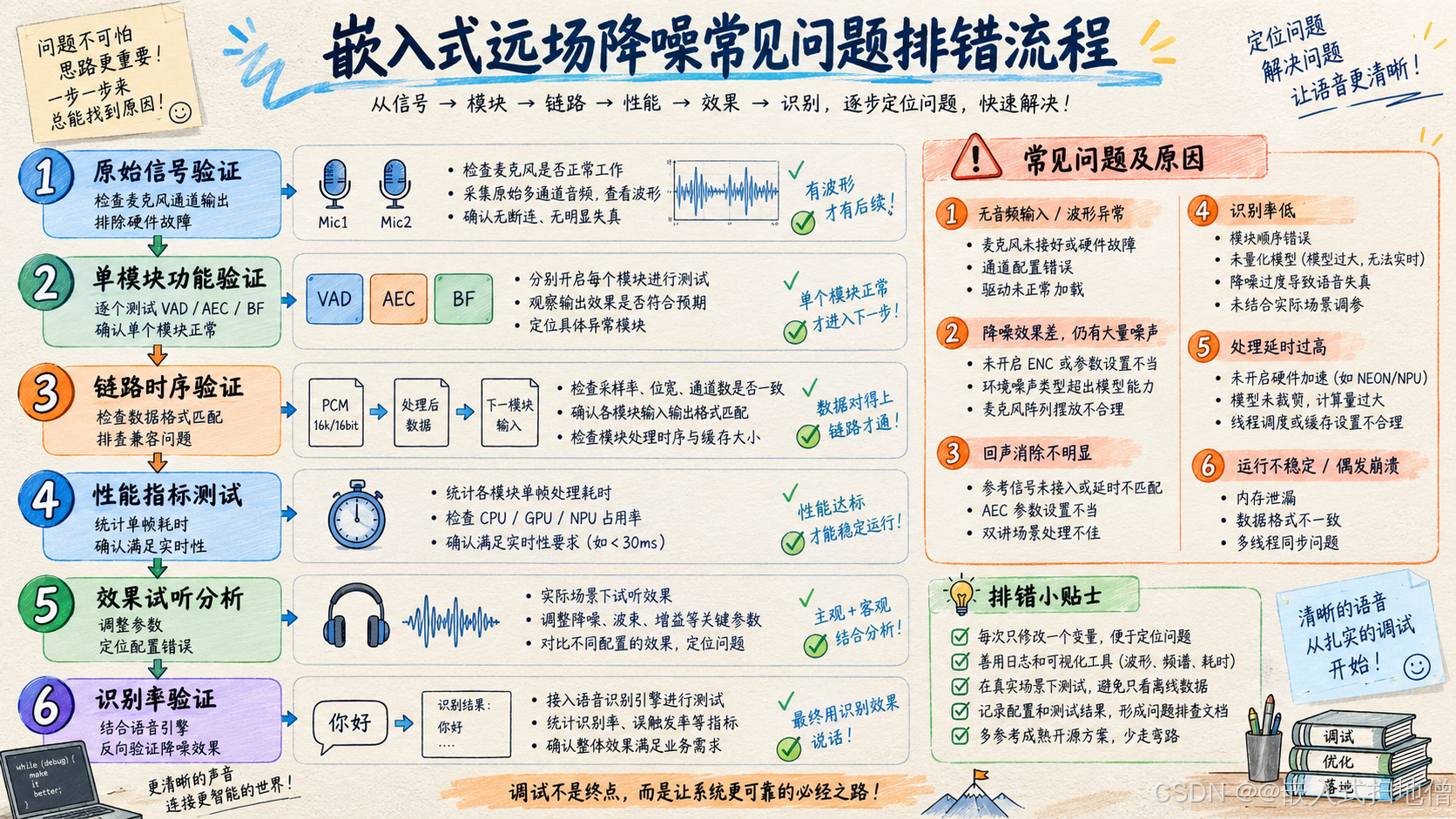

4.2 标准排错步骤

原始信号验证：播放 1kHz 标准正弦测试音频，检查各通道输出幅度和相位是否一致，排除硬件故障
单模块验证：逐个测试 VAD、AEC、BF 模块，确认单个模块功能符合预期
链路时序验证：检查各模块输入输出数据格式是否匹配，排查字节序、通道排列错误
性能测试：通过 GPIO 翻转计时统计单帧处理耗时，确认耗时 < 10ms 满足实时性要求
效果调优：对比不同参数配置的听感，平衡降噪深度和语音保真度
识别率验证：结合实际 ASR 引擎测试识别率，反向验证降噪效果

五、实战落地建议

硬件选型：优先选择量产验证的成品阵列模组，如讯飞魔飞、Seeed VoiceCard，已完成频响校准和抗干扰设计，降低 80% 硬件调试工作量
算法选型：优先选用预量化的开源轻量化模型，无需从零训练，直接集成即可使用
算力优化：根据平台开启对应硬件加速：ARM 平台开启 CMSIS-NN 和 NEON，DSP 平台使用厂商优化算子，可降低 50% 以上推理耗时
功耗优化：结合 VAD 实现动态调度，无语音时仅运行低功耗 VAD，待机功耗可降低 70% 以上
调优顺序：遵循 "先通后优" 原则，先跑通完整链路，再逐步优化降噪效果和性能

六、实战总结

嵌入式环境下远场语音降噪快速落地的核心思路，是采用传统信号处理模块 + 轻量化 AI 降噪的协同方案：传统模块处理回声消除、定向拾音等确定性任务，轻量化 AI 处理复杂非稳态噪声，兼顾效果和算力需求。
