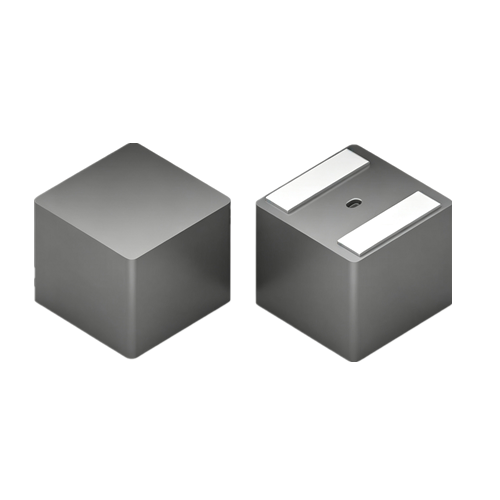

在嵌入式硬件设计中，DC-DC电源部分的电感选型往往决定了项目的成败。最近在评估一个12V转3.3V的Buck电路，手头有两款可选的1μH、4020封装（4x4mm）的屏蔽电感：Coilcraft XFL4020-102MEC和TONEVEE MVLH4020-1R0M。两者引脚兼容，可互为备选，但参数特性的差异决定了它们的最佳工作区间。以下是基于规格书的详细参数拆解。
- 静态损耗与发热
首先关注直流电阻（DCR）和温升电流（Irms）。这是衡量电感在持续满载下性能的关键。
Coilcraft XFL4020-102MEC：DCR典型值非常低，仅10.8 mΩ，最大不超过11.9 mΩ。对应其40°C温升下的Irms达到了11 A。
TONEVEE MVLH4020-1R0M：DCR典型值为14.5 mΩ，稍高于前者。其对应的40°C温升电流为9.6 A。
分析：如果电路属于连续重载场景（如矿机、大功率数字功放），XFL4020-102MEC的热损耗更低，能有效降低PCB温升。若负载平均电流不高，DCR差异影响有限。
- 抗饱和能力与动态响应
饱和电流（Isat）决定了电感在过载或瞬态尖峰时维持感量的能力。这里两款产品的设计取向截然不同。
Coilcraft XFL4020-102MEC：在典型25°C环境下，导致感值下降30%的电流为5.4 A。
TONEVEE MVLH4020-1R0M：同样条件下，饱和电流为8.8 A，高出XFL不少。
分析：对于CPU内核供电、电机启动等存在大动态负载的场景，MVLH4020-1R0M的高饱和电流余量能显著降低电感饱和导致环路震荡的风险，提供更强的瞬态支撑。
- 耐压与可靠性参数
耐压：XFL4020系列规格书标明工作电压0-20V，而根据分析，MVLH4020系列能支持55V的直流输入。设计48V输入电源时需留意此参数。
可靠性认证：Coilcraft产品明确通过了AEC-Q200车规认证，工作温度-40°C~+125°C，存储温度-55°C~+165°C，这对汽车电子项目是强需求。TONEVEE同样具备宽温工作能力，并采用复合胶芯材料。
硬件设计建议：
建议硬件工程师根据电源拓扑（Buck/Boost）及负载特性进行选择。追求极致的连续效率，且工作电压低于20V，XFL4020-102MEC的极低DCR优势明显。若系统面临宽压输入（如48V）或强脉冲负载冲击，MVLH4020-1R0M在饱和电流和耐压上的优势值得优先考虑。
