97 个 OpenCV 实例（二十二）：GStreamer 管道，自定义采集与多后端性能

这是第三阶段「图像读写与视频 I/O」的收官，也是本阶段最大的官方示例------videocapture_gstreamer_pipeline，380 行。前面几课 VideoCapture 都是「传个文件路径让它自己开」，这一课要亲手拼 GStreamer 管道字符串，把「读文件、解封装、解码、转格式」每一步都拆开自己指定，还顺带测了不同后端的编解码性能。工业上 RTSP/RTMP 拉流、自定义采集管线，靠的就是这套管道拼装。

一、效果先行

先看实测。用 FFmpeg 后端解码测试视频，程序自己测出平均帧率：

复制代码

Mode: decode, Backend: ffmpeg
795 frames in 1.28 sec ~ 621.6 FPS

795 帧只用 1.28 秒解完，每秒 620 多帧，远超实时播放（25 帧）的需求。再换一个文件对比，270 帧 0.43 秒，629 FPS，结果稳定在 620+。这就是「解码性能测量」------同一份代码，换文件、换后端、换编码器，就能摸清你的机器到底能跑多快。

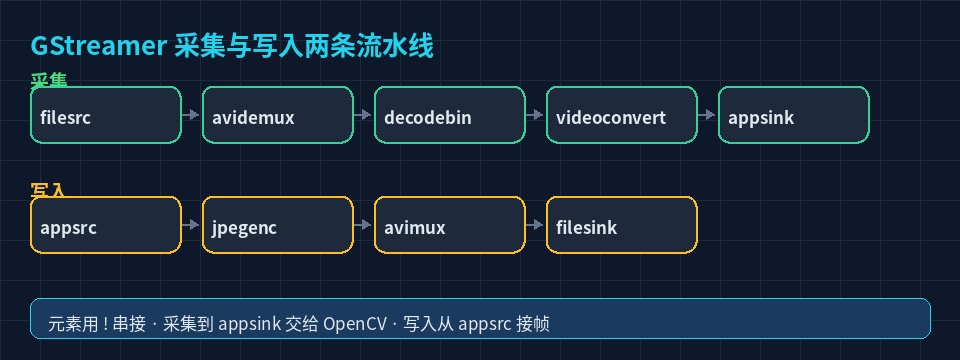

二、GStreamer 管道：用 ! 串起来的一条流水线

GStreamer 的核心是一个个处理单元（element），用感叹号串成流水线。OpenCV 的 VideoCapture 和 VideoWriter 能直接接收这条管道字符串：

复制代码

filesrc location="vtest.avi" ! avidemux ! decodebin ! videoconvert ! appsink

从左到右：filesrc 读文件、avidemux 解封装（把 avi 拆成音视频流）、decodebin 解码、videoconvert 转格式、appsink 把帧交给 OpenCV。写入方向反过来：

复制代码

appsrc ! videoconvert ! jpegenc ! avimux ! filesink location="out.avi"

appsrc 接 OpenCV 的帧、jpegenc 编码、avimux 封装、filesink 落盘。看懂了这两条，就理解了「自定义采集管道」的全部------每一步都能换元素、加参数。

三、六种后端，一个后端字符串分发

官方示例支持 6 种后端，靠命令行参数切换：

后端	说明
gst-default	OpenCV 默认 GStreamer 管道
gst-basic	手动拼软件管道
gst-vaapi	Intel VAAPI 硬解硬编
gst-libav	libav 解码器
gst-mfx	Intel Media SDK
ffmpeg	FFmpeg 后端

代码里用工厂函数按后端字符串分发，返回不同构造的采集器。调用方只关心「给我一个能用的 VideoCapture」，不关心底层是哪个后端。这套工厂模式是处理「多后端可选」的经典写法。

四、decode 与 encode 两种模式

这个示例有 decode（解码测速）和 encode（编码测速）两种模式。decode 读视频文件测解码 FPS；encode 用 videotestsrc 合成测试图案源，再编码写文件测编码 FPS。encode 的合成源长这样：

复制代码

videotestsrc pattern=smpte ! video/x-raw,width=1280,height=720,framerate=30/1 ! appsink

videotestsrc 是 GStreamer 自带的测试图案源，smpte 是彩条图，专门用来测性能------不依赖任何输入文件，想压多少帧压多少帧。

五、语法精华：模板、查表、计时

这个示例是 C++ 语法的大杂烩，几处值得细看。安全查 map 的模板函数：

cpp 复制代码

template<typename M>
inline typename M::mapped_type getValue(const M &dict, const typename M::key_type &key,
                                        const string &errorMessage) {
    typename M::const_iterator it = dict.find(key);
    if (it == dict.end()) CV_Error(Error::StsBadArg, errorMessage);
    return it->second;
}

template<typename M> 泛化到任意 map，M::mapped_type 是值类型，M::key_type 是键类型，找不到就抛异常。还有一堆 inline 查表函数，把「字符串 → 具体配置」集中管理------分辨率表、fourcc 表、解码元素表、封装元素表，配置表驱动。

计时用 TickMeter 而不是手写 getTickCount：

cpp 复制代码

TickMeter tick;
tick.start();
cap->grab(); cap->retrieve(frame);
tick.stop();
// 最后：tick.getCounter() / tick.getTimeSec() = 平均 FPS

TickMeter 把起停、计数、累计秒数都封装好了，比手写 tick 计数清爽得多。

六、实测

本机只跑通了 FFmpeg 后端：decode 模式 vtest.avi 621.6 FPS、Megamind.avi 629.3 FPS。GStreamer 后端全军覆没------原因很有意思：我本机的 OpenCV 编译时虽然开了 WITH_GSTREAMER，但当时系统缺 GStreamer 的开发头文件，导致 GStreamer 后端根本没编译进去（检查 libopencv_videoio 的链接，只有 FFmpeg 库，没有 GStreamer 库）。

encode 模式也跑不了，因为合成源固定用 GStreamer 的 videotestsrc，同样依赖 GStreamer 后端。所以要真正跑通 gst 那几路，得先补装 gstreamer 开发包再重编 OpenCV。这也正好说明：一个功能「开关开着」不等于「真的编译进去了」，得看最终链接。

七、踩坑记录

坑	现象	正确姿势
开关开了却没编进去	gst 后端全 not opened	看 ldd 有没有 gstreamer 库，别只看 CMake 开关
测试视频编码没查	GStreamer 解不出	vtest.avi 是 DivX MPEG-4，装 gstreamer1.0-libav
短名参数解析错	-m decode 变 true	用 --mode=decode 长名最稳
pipeline 引号漏转义	管道解析失败	C++ 里 `location="..."` 要转义
encode 依赖合成源	encode 跑不了	合成源用 videotestsrc，依赖 GStreamer

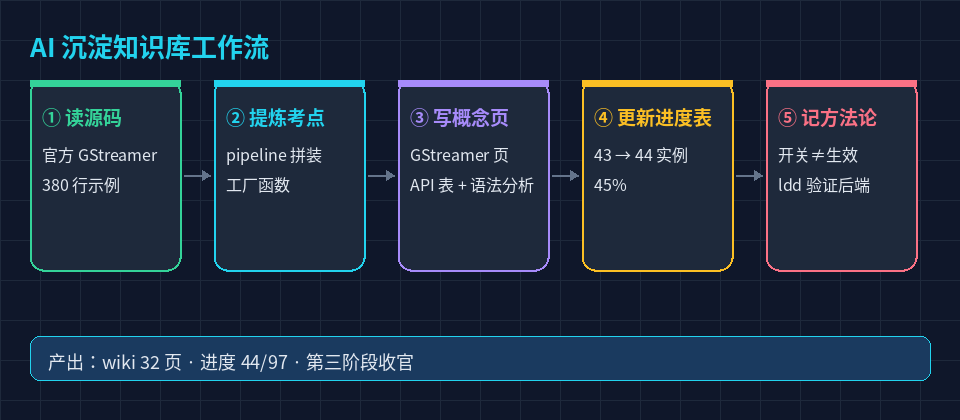

八、AI 与 LLM Wiki：这一课沉淀了什么

这一课新增「GStreamer 管道」概念页，两条硬要求一个不少------API 汇总表列了 Ptr/makePtr、TickMeter、CommandLineParser 完整用法、getNumThreads、findFile 等二十多个接口；demo 语法分析把 380 行源码拆成五块，模板函数 getValue、查表函数、工厂函数、pipeline 拼装、TickMeter 计时逐个讲透。

更值钱的是把「开关开了但没编译进去」这个坑固化下来------用 ldd 验证后端是否真的链接，而不是信 CMake 的开关。这种「配置 ≠ 生效」的坑，AI 沉淀一次，以后每次环境排查都能少走弯路。

进度表勾选完成，从 43 个变成 44 个，进度 45%。第三阶段「图像读写与视频 I/O」16 个实例至此全部走完。

写在最后

97 个实例，今天完成第 44 个，进度 45%。第三阶段收官：图片读写、视频采集、视频写入、图像序列、音频、GStreamer 管道，六站走完，VideoCapture 和 VideoWriter 从「能用」到「会定制」。下一篇开启第四阶段「特征检测与匹配」，从 lkdemo 的 Lucas-Kanade 光流讲起，进入真正的视觉算法核心。

本文示例代码均出自 OpenCV 官方 samples，遵循 Apache 2.0 协议。
