导语
大家好呀～前面几节我们学习了传统的分布式路由选择------OSPF和BGP，每个路由器自己跑路由协议、自己算路由。这一节我们来学习一种完全不同的控制平面架构------SDN（Software Defined Networking，软件定义网络）。
SDN是近十年来网络领域最大的变革。它的核心思想是：把控制平面从路由器中抽出来，放到一个集中的控制器中，路由器只保留数据平面功能（转发）。 控制器掌握全网拓扑，统一计算和下发路由，网络功能可以通过软件编程实现，非常灵活。
4.4节我们学习了SDN的数据平面------OpenFlow的匹配+操作。这一节我们学习SDN的控制平面------SDN控制器的架构、OpenFlow协议的控制消息、数据平面和控制平面的交互过程，以及SDN的发展历程。准备好了吗？让我们走进SDN的世界～
一、5.5.1 SDN控制平面：SDN控制器和SDN网络控制应用程序
1. SDN控制平面的特点
回顾4.1节，SDN控制平面和传统分布式控制平面有本质区别：
| 对比项 | 传统分布式控制平面 | SDN集中控制平面 |
|---|---|---|
| 控制逻辑位置 | 每台路由器中 | 集中控制器中 |
| 路由器功能 | 数据平面+控制平面 | 仅数据平面（转发） |
| 网络视图 | 每个路由器只有局部视图 | 控制器有全网视图 |
| 新功能部署 | 需要升级每台路由器的软件 | 在控制器上写应用程序即可 |
| 容错性 | 分布式，单点故障影响小 | 控制器可能成为单点（需集群） |
SDN控制平面的核心是逻辑集中------控制器在逻辑上是一个集中的控制点，但物理上可以是分布式的集群（为了容错和性能）。

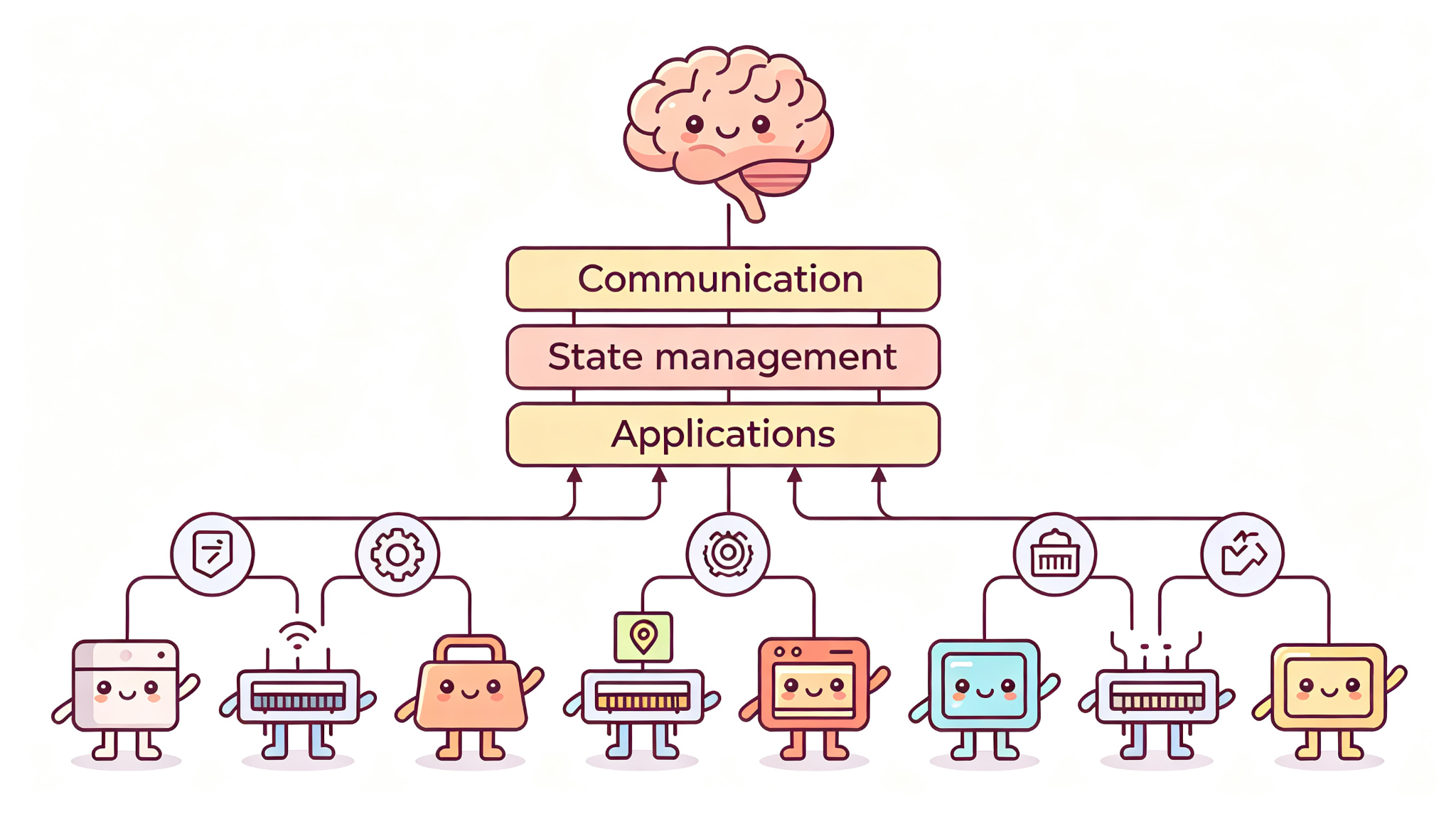

2. SDN控制器的架构
一个典型的SDN控制器（如ONOS、OpenDaylight）分为三层：
第一层：通信层（Communication Layer）
负责控制器和数据平面设备（交换机/路由器）之间的通信。最常用的协议是OpenFlow，也支持NETCONF、OVSDB等。这一层把设备上报的事件（如数据包到达、链路状态变化）传给上层，把上层的决策（如下发流表）传给设备。
第二层：网络状态管理层（Network State Management Layer）
维护全网的网络状态信息，包括：
- 拓扑信息（哪些设备、哪些链路、链路状态）
- 主机信息（主机MAC/IP、连接在哪个端口）
- 流表信息（每个设备上的流表项）
- 统计信息（端口流量、流表匹配次数）
这一层提供了一个全网网络状态数据库，上层应用可以查询和修改这些状态。
第三层：应用程序层（Application Layer）
运行各种网络控制应用程序，这些应用通过控制器提供的API（北向API）来实现网络功能。比如：
- 路由应用：计算最短路径，下发流表
- 防火墙应用：根据策略过滤流量
- 负载均衡应用：把流量分发到多个服务器
- 流量工程应用：优化网络资源利用
应用程序不需要关心底层设备的细节，只需要通过API操作网络状态------这就是SDN"软件定义"的含义。
3. SDN控制器的例子
主流的开源SDN控制器：
- ONOS（Open Network Operating System）：面向运营商网络，高可用、高性能
- OpenDaylight（ODL）：面向企业和数据中心，功能丰富，模块化
- Floodlight：轻量级，适合学习和实验
- Ryu：Python编写，适合开发和研究
商业SDN控制器包括思科APIC、VMware NSX、华为Agile Controller等。
二、5.5.2 OpenFlow协议
1. OpenFlow概述
OpenFlow是SDN中控制器和交换机之间通信的标准协议，由ONF（开放网络基金会）制定。4.4节我们学习了OpenFlow的数据平面（流表、匹配+操作），这一节学习OpenFlow的控制平面消息。

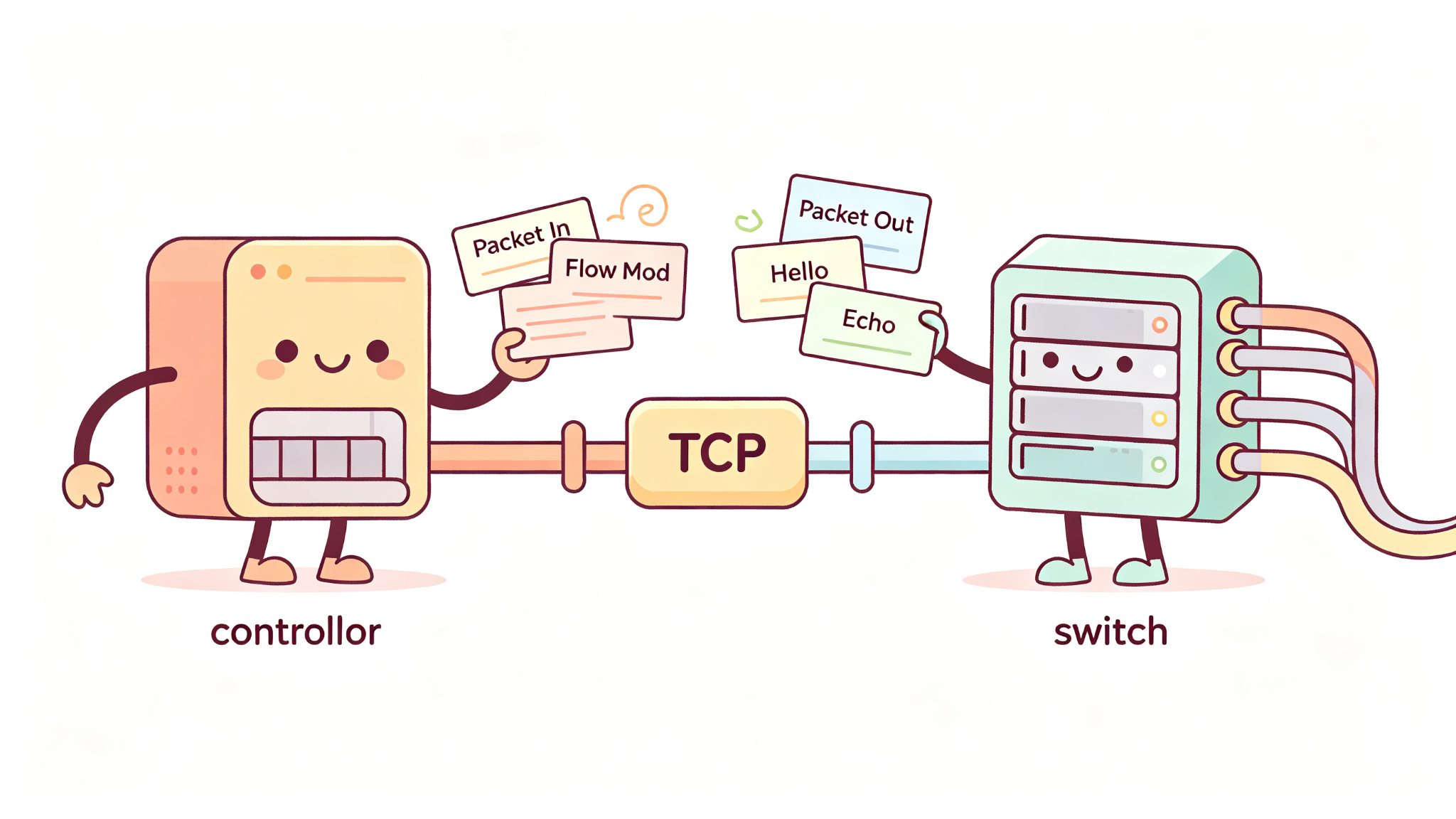

OpenFlow使用TCP作为传输层协议（控制器监听6653端口，旧版本用6633），支持TLS加密。控制器和交换机之间建立一条TCP连接，所有OpenFlow消息都通过这条连接传输。
2. OpenFlow消息类型
OpenFlow消息分为三大类：
（1）控制器→交换机（Controller-to-Switch）
控制器主动发给交换机的消息：
- Features Request/Reply：控制器请求交换机的能力信息（支持多少流表、多少端口、什么操作），交换机回复。
- Flow Mod：控制器下发、修改或删除流表项。这是最常用的消息------控制器计算好路由后，通过Flow Mod把流表项下发到交换机。
- Packet Out：控制器让交换机从指定端口发送一个数据包（通常是控制器处理完Packet In后，把数据包发出去）。
- Barrier Request/Reply：控制器请求交换机确认之前的操作都已完成，保证操作顺序。
- Set Config：设置交换机的配置参数（如miss发送到控制器的数据包长度）。
（2）交换机→控制器（Asynchronous）
交换机主动发给控制器的消息（异步，不需要控制器请求）：
- Packet In：交换机收到一个数据包，但流表中没有匹配项（table miss），就把数据包（或其头部）发给控制器处理。这是SDN中"首包触发"的核心机制。
- Flow Removed：交换机上的流表项超时或被删除时，通知控制器。
- Port Status：端口状态变化（up/down）时通知控制器，控制器据此更新拓扑。
- Error：交换机处理控制器消息出错时，返回错误信息。
（3）对称消息（Symmetric）
双方都可以发送：
- Hello：连接建立时，双方协商OpenFlow版本。
- Echo Request/Reply：心跳消息，检测连接是否存活。
- Experimenter：厂商扩展消息。
3. OpenFlow的流表超时机制
OpenFlow流表项有两种超时时间：
- idle_timeout：流表项在多长时间内没有匹配到数据包就自动删除（空闲超时）
- hard_timeout：流表项不管有没有匹配，到时间就自动删除（硬超时）
超时机制很重要------它让流表不会无限增长，也让网络变化时旧的流表项能自动清理。控制器也可以通过Flow Mod消息主动删除流表项。
三、5.5.3 数据平面和控制平面交互的例子

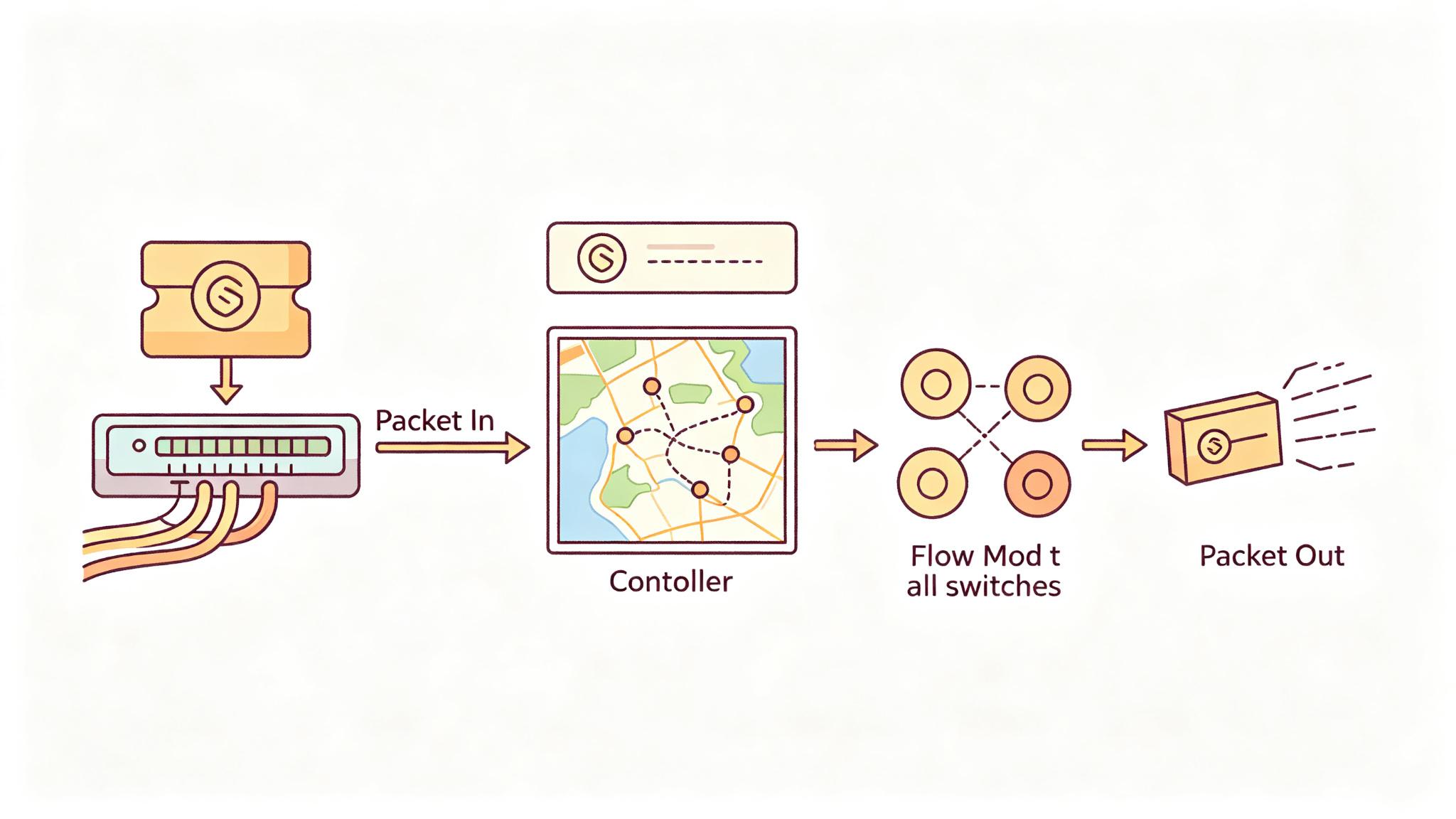

1. 首包触发流程
让我们用一个具体例子来说明SDN中数据平面和控制平面的交互过程。假设有一个SDN网络，控制器已经掌握了全网拓扑。主机A要给主机B发数据包：
第1步：数据包到达交换机S1
主机A发送的数据包到达交换机S1的端口1。S1查找流表，没有匹配项（table miss）。
第2步：S1发送Packet In给控制器
S1把数据包（或头部）封装在Packet In消息中，通过OpenFlow连接发给控制器。同时，S1可以把数据包缓存在本地（buffer），等控制器指示。
第3步：控制器处理数据包
控制器收到Packet In后：
- 解析数据包的源MAC、目的MAC、源IP、目的IP等
- 查询网络状态数据库，找到目的主机B连接在哪个交换机的哪个端口
- 运行路由算法（如Dijkstra），计算从S1到S2的最短路径
- 确定路径上每台交换机应该怎么转发
第4步：控制器下发流表
控制器通过Flow Mod消息，给路径上的每台交换机（S1、中间交换机、S2）下发流表项：
- S1：匹配目的MAC=B，输出端口2
- 中间交换机：匹配目的MAC=B，输出端口X
- S2：匹配目的MAC=B，输出端口Y（连接主机B的端口）
第5步：控制器发送Packet Out
控制器通过Packet Out消息，让S1把之前缓存的数据包从端口2发出去（因为流表已经下发好了，后续数据包直接匹配流表转发）。
第6步：后续数据包直接转发
主机A后续发给主机B的数据包到达S1后，直接匹配流表项，从端口2转发，不需要再触发Packet In。整个过程微秒级完成。
这就是SDN的"首包触发、后续快速转发"模式------第一个数据包走慢速路径（控制器处理），后续数据包走快速路径（流表转发）。
2. 链路故障处理
当网络中的一条链路断开时：
- 检测到链路故障的交换机通过Port Status消息通知控制器
- 控制器更新网络状态数据库（标记链路为down）
- 控制器重新计算受影响的路由
- 控制器通过Flow Mod更新相关交换机的流表项（删除旧路径、添加新路径）
- 流量切换到新路径
整个过程由控制器集中处理，比传统分布式路由的收敛更可控。
四、5.5.4 SDN的过去与未来

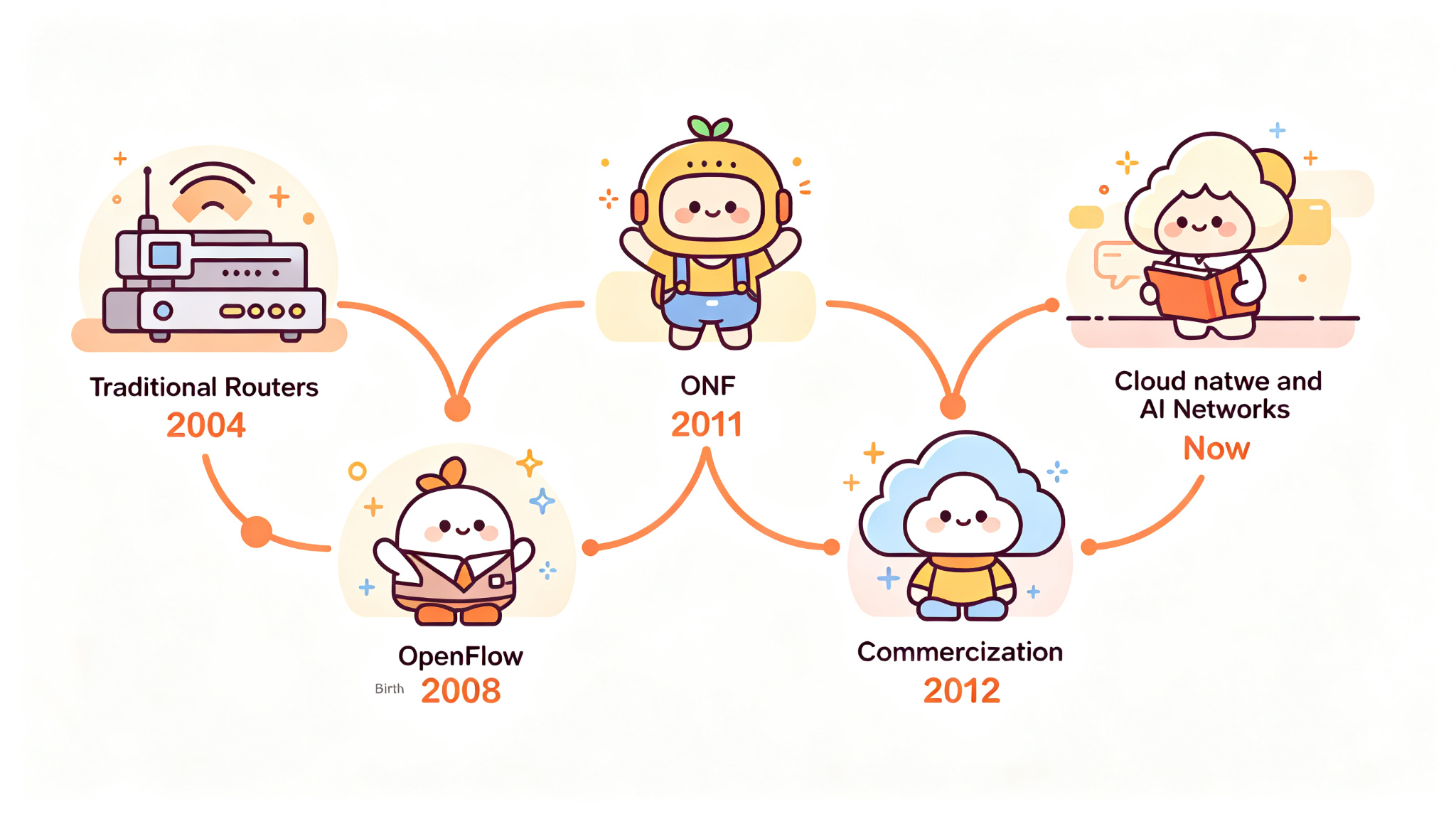

1. SDN的发展历程
SDN不是突然出现的，它经历了长期的演进：
2004-2007年：思想萌芽
斯坦福大学的研究人员开始思考"网络能不能像计算机一样可编程"。4D项目（Decision, Dissemination, Discovery, Data）提出了控制平面和数据平面分离的思想。
2008年：OpenFlow诞生
斯坦福大学的Nick McKeown教授团队发表了OpenFlow论文，提出了开放的交换机控制接口。OpenFlow 1.0标准发布，SDN开始有了统一的协议标准。
2011年：ONF成立
开放网络基金会（ONF）成立，由Google、Facebook、微软等公司发起，负责推广OpenFlow和SDN标准。Google在内部数据中心部署了SDN（B4网络），证明了SDN的商业价值。
2012-2015年：商业化爆发
Nicira被VMware以12.6亿美元收购（NSX），思科推出ACI，OpenDaylight和ONOS等开源控制器兴起。SDN从学术走向产业。
2016年至今：成熟与融合
SDN在数据中心（云网络）和运营商网络中大规模部署。SDN和NFV（网络功能虚拟化）、云原生、网络自动化融合发展。
2. SDN的应用场景
SDN已经在很多场景落地：
- 数据中心网络：云计算数据中心用SDN实现虚拟网络（VXLAN）、微隔离、弹性扩缩容
- 运营商网络：用SDN实现流量工程、快速故障恢复、网络切片
- 校园网/企业网：用SDN实现集中管理、策略统一部署
- 5G核心网：5G核心网的UPF（用户面功能）就是SDN思想的体现
- 网络安全：用SDN实现动态防火墙、DDoS流量清洗、蜜网引流
3. SDN的挑战与未来
SDN面临的挑战：
- 控制器性能和可扩展性：大型网络中控制器需要处理大量Packet In和流表下发
- 控制器容错：控制器故障会影响全网，需要做集群和状态同步
- 安全：控制器是高价值攻击目标，需要强认证和加密
- 与传统网络兼容：SDN和传统网络混合部署时，需要互通方案
未来趋势：
- 意图驱动网络（Intent-Based Networking，IBN）：管理员只需要表达"我想要什么"（意图），网络自动配置和验证
- AI/ML与网络结合：用机器学习预测流量、优化路由、检测异常
- 云原生网络：SDN和Kubernetes等容器平台深度融合
- 网络自动化：NetDevOps，网络配置像代码一样管理
本节核心总结（必看）
这一节学习了SDN控制平面，核心要点：
一、SDN控制器架构
- 三层架构：通信层（OpenFlow等）→ 网络状态管理层（全网状态数据库）→ 应用层（路由/防火墙/负载均衡等应用）
- 逻辑集中，物理可分布式集群
- 北向API供应用调用，南向协议（OpenFlow）控制设备
二、OpenFlow协议
- 控制器→交换机：Features、Flow Mod（下发流表）、Packet Out、Barrier
- 交换机→控制器：Packet In（首包触发）、Flow Removed、Port Status、Error
- 对称：Hello、Echo（心跳）
- 流表超时：idle_timeout和hard_timeout
三、数据控制平面交互
- 首包触发：Packet In → 控制器计算路由 → Flow Mod下发流表 → Packet Out发送首包 → 后续包快速转发
- 链路故障：Port Status通知 → 控制器更新拓扑 → 重新计算 → 更新流表
四、SDN发展
- 2008年OpenFlow诞生 → 2011年ONF成立 → 2012年商业化 → 现在大规模部署
- 应用：数据中心、运营商、5G、安全
- 未来：意图驱动网络、AI/ML、云原生、NetDevOps
关键概念清单
- SDN（软件定义网络）：控制平面集中、数据平面可编程
- SDN控制器：集中控制平面，三层架构
- OpenFlow：控制器和交换机之间的标准协议
- Packet In：交换机把未匹配数据包发给控制器
- Flow Mod：控制器下发流表项
- Packet Out：控制器让交换机发送数据包
- 首包触发：第一个包走控制器，后续包走流表
- 北向API：控制器向上层应用提供的接口
- ONOS/OpenDaylight：主流开源SDN控制器
- 意图驱动网络（IBN）：SDN的未来方向
结语
这一节我们学习了SDN控制平面------从控制器的三层架构，到OpenFlow协议的消息类型，到数据平面和控制平面的交互过程，再到SDN的发展历程和未来趋势。SDN代表了网络从"分布式、硬件绑定"向"集中化、软件定义"的范式转变，是近十年网络领域最重要的变革。
到这里，第5章的路由选择部分（5.1-5.5）就全部学完了。接下来我们学习两个辅助协议------5.6节的ICMP（因特网控制报文协议）和5.7节的网络管理（SNMP/NETCONF/YANG）。ICMP是ping和traceroute的底层原理，网络管理是运维工程师的必备技能。让我们继续前进吧！
