**阅读时间：**约6分钟
**适用人群：**正在用LabVIEW与串口设备（电机、仪器、PLC）联调、发现前面板开关"按了没用"的工程师，以及希望从示例程序迈向状态机架构的初学者。
一、背景与问题现象
在实际的仪器控制项目中，经常需要这样一个动作：程序先发送一段运行指令驱动电机运动，随后当操作者在前面板按下"停止"按钮时，程序再发送一组停止命令并关闭串口。为了实现"按下按钮才执行"的逻辑，很多初学者会在框图里放置一个带布尔选择端子的条件结构（Case结构），期望把前面板的布尔开关接上去之后，开关一拨就能切换执行分支。
然而在实际运行时常常出现"按了没反应"的现象：明明把布尔开关拨到"开"，条件结构却依旧执行默认分支，电机并没有停止。反复检查连线也没有发现问题。与此同时，串口设备还会出现一个更隐蔽的故障：第一轮指令执行后，如果不额外发送一组"结束命令"，下一次再发指令设备就不响应了。这两个现象交织在一起，让整个调试过程陷入僵局。
二、原理分析：数据流与布尔控件的执行时机
LabVIEW的执行模型是数据流（dataflow）驱动的，这是理解上述现象的关键。一个节点只有在它的所有输入端子都拿到数据之后才会执行，而条件结构的分支选择，是在它的选择端子获得数据的那个时刻被求值一次。如果选择端子连接的是前面板布尔控件，那么条件结构只会在框图首次运行、布尔值首次到达的那一瞬间读取一次开关状态。
问题恰恰出在这里：程序运行之后，操作者在前面板拨动开关，并不会自动把新值"推"进正在运行的条件结构里。面板控件的改动只改变了控件自身的当前值，除非框图里有循环在反复读取它，或者使用了事件结构捕获"值改变"事件，否则条件结构不会重新求值。换句话说，把布尔控件直接接到一个只执行一次的条件结构上，等于把决定权交给了开机瞬间的初始状态，后面的任何拨动都无关紧要。
另一个常见的误解是把多个条件结构堆在一起，希望它们能按顺序"看到"同一个布尔值的变化。事实上，如果这些条件结构之间没有连线建立依赖关系，它们会在各自输入数据就绪时同时执行，根本谈不上先后顺序。这种"各跑各的"的数据流关系，也是"按了开关却没有依次执行命令"这类故障的根源。
三、串口通信中的终止字符与命令序列
电机类的串口设备通常使用一种"命令-确认-结束"的简单协议：设备每接收一条指令就会返回一个应答码，并且要求上位机在命令序列结束时发送一组专用的结束命令。如果上位机没有发送这组结束命令，设备会认为上一次会话尚未完成，从而拒绝响应下一次运行指令。这正是"第一次能用、第二次就不动"的原因。
针对这类协议，正确的做法不是"设置"一个终止字符，而是在每次发送的数据末尾主动"追加"终止字符。具体而言，可以在VISA写入之前，用字符串处理函数把协议要求的结束符（换行符、回车符或厂商自定义的ASCII码序列）拼接到指令字符串的尾部，再一次性写入。同时，在VISA配置串口中启用"终止字符使能"选项，把读取操作配置为收到指定结束符即返回，从而避免程序一直阻塞在VISA读取上等待不存在的完整报文。
由于电机返回的应答码是判断流程能否继续的依据，程序应当在每次写入后立即读取应答，并将读到的字节与预期代码进行比对，只有匹配时才进入下一步。这样既保证了命令的先后顺序，也让"结束命令是否真正执行"有了明确的判断标准。

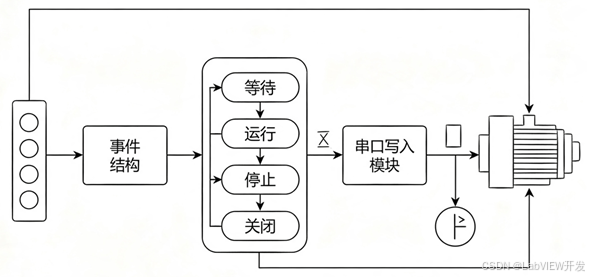

四、实现方法：事件结构配合状态机
要真正实现"按下按钮才停止电机"，应当放弃"一个条件结构挂一个布尔控件"的做法，改用"事件结构加状态机"的组合。
前面板部分使用事件结构捕获开关的"值改变"事件。只要开关状态发生变化，事件结构就会触发对应的分支，把新状态记录下来，并通知主循环需要切换运行模式。由于事件结构天生就是响应面板交互的机制，它彻底解决了布尔控件"改了值但没人读"的问题。
主循环部分采用状态机。每个状态对应一个明确的动作，例如"等待指令""发送运行命令""读取应答""发送停止命令""关闭串口"。状态之间通过连线建立清晰的转移关系：发送完运行命令并收到正确应答后，才允许进入停止分支；停止分支执行完毕、收到结束应答后，才执行VISA关闭并退出循环。所有命令发送都在同一个状态循环内顺序完成，杜绝了"两个命令同时写入"的数据流竞争。
与状态机搭配时，还要注意循环的迭代速度。状态机每轮迭代处理一个状态，动作之间天然存在时序间隔，正好满足设备对命令间隔的要求，而不需要在每个命令之间额外添加延时。
五、关键设计要点与易错点
第一，不要在一个VI里放置多对VISA读写节点。串口是共享的串行资源，多个写入节点在数据流上没有依赖关系时可能同时执行，导致两条指令交织、设备解析出错。工程上习惯的做法是在一个循环内只保留一对读写，把所有命令的发送与应答读取统一调度。
第二，注意For循环的自动索引。当For循环的循环端从数组引出自带自动索引的数据时，循环次数由数组大小自动决定，这时再额外连接一个计数常量不但多余，还可能造成误解。应当把多余的计数输入断开，让循环由数据源决定执行次数。
第三，布尔控件接条件结构并不等于交互开关。如果确实需要在循环中轮询布尔值，也应当把它放进循环体内每轮读取，同时配合布尔机械动作（如"释放时转换"）避免状态反复跳动。
第四，VISA关闭后不要急着立即重新打开。部分设备在收到结束命令后需要一小段时间完成内部复位，频繁开关端口反而会触发设备侧的保护逻辑。若遇到"重连后仍不响应"，优先检查结束命令是否发送成功，而不是盲目增加延时。
六、实践建议与小结
把这类问题梳理成一套可复用的排查思路，能显著减少调试时间。遇到"开关按了没反应"，先问三个问题：条件结构是否会重复求值？布尔值的改变是否真的能被框图读取？多个条件结构之间是否建立了数据依赖？遇到"第二次命令不被接受"，优先确认上次会话的结束命令是否确实送达并被应答，再考虑端口配置与硬件复位。
小结而言，LabVIEW中"按钮驱动行为"的正确姿势是事件结构捕获面板交互，状态机负责命令序列的先后与流转，VISA串口则遵循"一次一对读写、指令尾部带结束符、应答确认再前进"的原则。把这三者组合起来，电机停止、端口关闭这类动作就能稳定地按预期执行，也避开了布尔控件"看似连着却完全失效"的经典陷阱。
