Windows 10 + Hyper-V + Terraform + cloud-init：批量产出 3 台 Ubuntu 的实践笔记

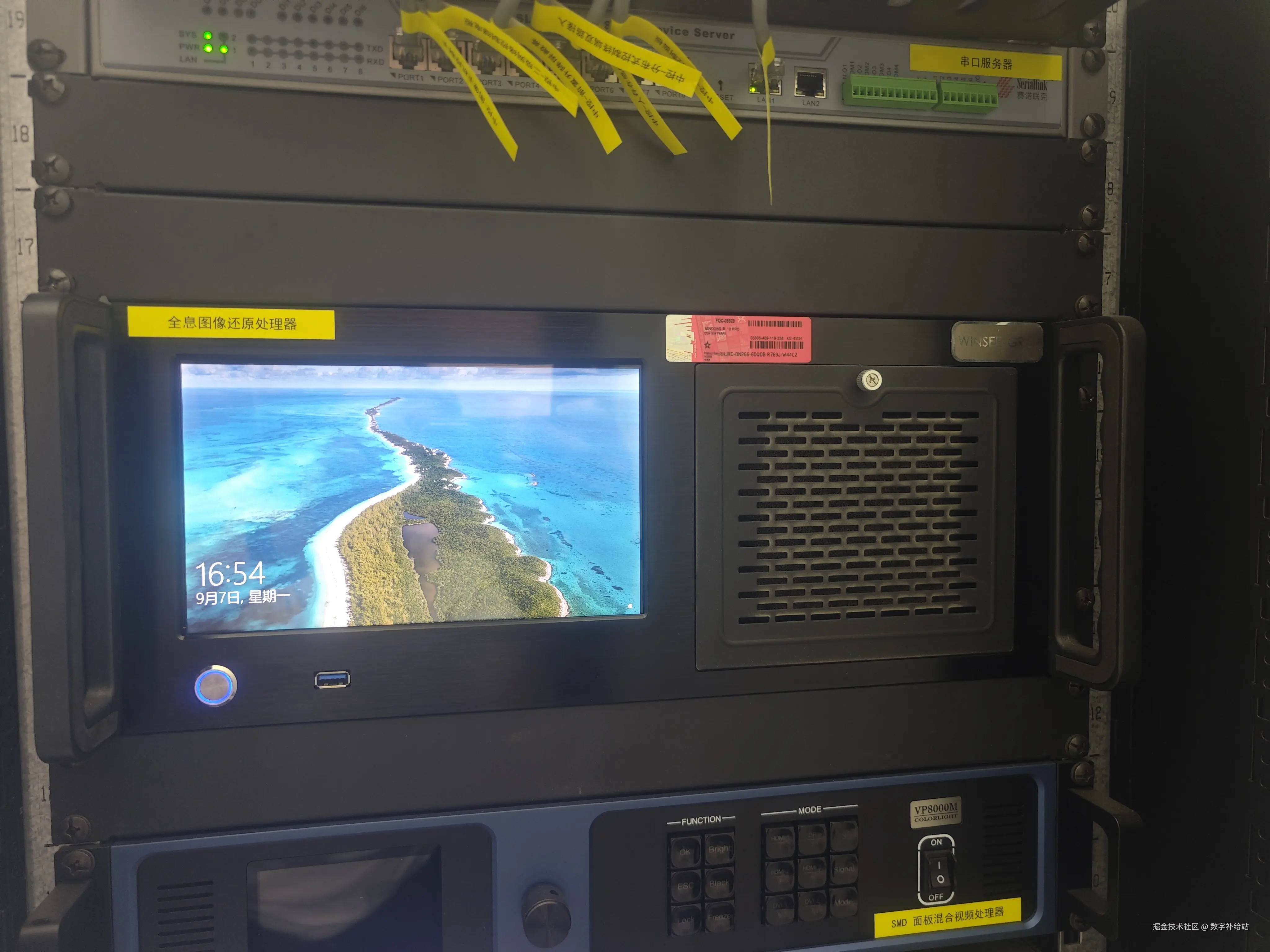

这台机器是全息教室全息图像还原处理器，上面有一个面板显示显卡显存不小，于是我觉得平时不用怪可惜的，通过一番折腾发现不仅现存OK，CPU和内存更是OK，完全可以跑几个服务，可惜是Windows10，于是我进一步折腾HyperV，手动一个个创建嫌麻烦，于是结合terraform和terraform-provider-hyperv_v1.5.4搞了批量IaC，批量造出来了VM登陆不了，于是又搞了cloudinit。现在总算是初步搞好了，接下来就是搭k3s跑服务了。（感谢opencode X Big Pickle）

环境：

110 宿主机 (SYZX-HY2-TX / 192.168.67.110) 运行 Hyper-V；
120 主机 (192.168.67.120) 运行 Terraform，通过 SSH (tfadmin) 驱动 110 的 Hyper-V。
产物：ubuntu01/02/03 三台 Gen2 Ubuntu 24.04 VM，静态 IP 192.168.67.201/202/203。

1. 总体架构

sql 复制代码

120 主机 (Terraform)                       110 宿主机 (Hyper-V)
+---------------------------+              +----------------------------------------------+
| D:\terraform\demo1\       |  SSH/PS     | D:\HyperV\                                    |
|   main.tf                 | ==========> |   ISO\ubuntu0X-cidata.iso   <-- cloud-init seeds|
|   provider.tf             | (tfadmin)   |   VirtualHardDisks\ubuntu0X-fresh.vhdx (全量盘)|
|   variables.tf            |              |   CloudInit\ubuntu0X\{user-data,network-config,|
|   versions.tf             |              |               meta-data}  (ISO 源)            |
|   terraform.tfvars        |              +----------------------------------------------+
+---------------------------+                          |
                                provider 自动创建 / 更新
                                        |
                                        v
                        ubuntu01 / 02 / 03 (Gen2, 2vCPU, 2GB)
                            - DVD:  cidata.iso (cloud-init 数据盘)
                            - HDD:  ubuntu0X-fresh.vhdx (系统盘, 50G 动态, 全量)
                            - NIC:  Terraform-Lab-External
                            - Firmware: SecureBoot=Off

数据流：CloudInit 源目录 → genisoimage 生成 cidata ISO → Terraform 挂载到 VM DVD → 首启时 cloud-init 读取 seed 完成初始化。

2. 自洽性结论

结论：配置基本自洽，一个已知且无害的持久 drift。

通过 terraform plan（在 120 上执行 refresh + plan）比对三台 VM：

维度	Terraform 配置	Hyper-V 实际	是否自洽
主机名	ubuntu01/02/03	同	✅
网卡名	每台 `ubuntu0X`	同	✅
静态 IP	cloud-init network-config: .201/.202/.203	SSH 实测同上	✅
交换机	Terraform-Lab-External	同	✅
系统盘	ubuntu0X-fresh.vhdx (loc 0)	同	✅
数据盘	ubuntu0X-cidata.iso (loc 1)	同	✅
SecureBoot	Off	Off	✅
CPU/内存	2vCPU / 2GB(512M最小/1T上限)	同	✅
checkpoint	Production	同	✅
static_mac_address	00155D436E15/16/17	00155D436E18/19/1A	⚠️ 持续 drift

2.1 唯一 drift：static_mac_address

terraform plan 每次都报：

ini 复制代码

~ static_mac_address = "00155D436E1A" -> "00155D436E15"  (ubuntu01) 等

成因：Bafbi/hyperv provider 的 CreateOrUpdateVmNetworkAdapters 在 VM 已存在网卡时不会重建网卡改 MAC（Hyper-V 中改 MAC 必须删除重建适配器，provider 未实现）。MAC 在 VM 创建时由 Hyper-V/provider 分配（1A/19/18），配置值（15/16/17）从未真正生效。
为什么无害 ：cloud-init 的 network-config 用 match: name: "eth*" 匹配网卡，不依赖 MAC，因此 IP 配置正确、SSH 正常（已实测）。MAC 不属于 cloud-init 自洽依赖项。
建议：可将 main.tf 中 static_mac_address 更新为实际值（1A/19/18）以消除 drift，或删除 static_mac_address 字段。二选一，其余无任何 drift。

2.2 boot_order 的"差异"（正常现象）

Terraform 配置 boot_order：Network → DVD → HDD
Hyper-V 实际引导序：HD (Ubuntu EFI) → Network → SCSI(1)=DVD → SCSI(0)=HDD

这是因为 Ubuntu 首启（cloud-init 完成后）将自身的 EFI 引导项（\EFI\ubuntu\shimx64.efi）注册为第一引导项 ，UEFI 引导管理器接管了优先级。各 VM 都能正常从硬盘引导进入 Ubuntu（已实测 SSH 登录），DVD 仅作为 cloud-init 数据盘被检测，无需进入引导序变。属正常 UVEFI 行为，非问题。

3. Terraform 配置详解（120 主机 D:\terraform\demo1\）

文件	作用	关键内容
`versions.tf`	声明 provider 版本	`Bafbi/hyperv 1.5.4`, Terraform >= 1.5.0
`provider.tf`	连接远端 Hyper-V	`ssh=true`, `ssh_host=192.168.67.110`, `ssh_user=tfadmin`, 密码取变量
`variables.tf`	定义输入变量	`vms` map（ubuntu01/02/03 ↔ IP .201/.202/.203）
`terraform.tfvars`	敏感变量值	`hyperv_password = "920805"`
`main.tf`	核心资源	`hyperv_machine_instance.ubuntu`，for_each 循环 3 台

3.1 main.tf 设计

for_each = local.vm_configs：一次定义 3 台，每台差异集中在 locals（MAC、ISO、盘路径）。
generation = 2：Gen2 UEFI（clou-init Ubuntu cloud image 必须 Gen2；Gen1 BIOS 无法引导）。
vm_firmware ：
- enable_secure_boot = "Off" ------ 关键。Hyper-V 默认 SecureBoot=On+MicrosoftWindows 模板，Ubuntu 的 shim 校验失败无法引导（曾导致"网络/SCSI DVD/SCSI disk 三错误"启动失败）。必须显式关闭。
- boot_order：Network → DVD → HDD（意图；实际由 UEFI 主导，见 2.2）。
hard_disk_drives → path = ubuntu0X-fresh.vhdx：直接挂全量盘，不用差异盘。
dvd_drives → path = Ubuntu0X-cidata.iso：cloud-init 种子。
network_adaptors ：接 Terraform-Lab-External，静态 MAC（见 2.1 的已知 drift）。
checkpoint_type = "Production" 、automatic_start_action = "StartIfRunning" 等：Hyper-V 生命周期参数。
state = "Running"：apply 后自动启动 VM。

3.2 provider 工作原理（Bafbi/hyperv 1.5.4）

Provider 通过 SSH 连接 110 的 Hyper-V PowerShell，执行：

CreateVm：New-VM（NoVHD）+ 全参数 Set-VM（内存/CPU/检查点/路径）
删除自动生成的默认网卡/DVD，再逐个 Add-VMNetworkAdapter、Add-VMDvdDrive、Add-VMHardDiskDrive
CreateOrUpdateVmFirmwares：设 SecureBoot 等
state=Running → Start-VM

注意事项：

创建流程不会关闭 Hyper-V 的 AutomaticCheckpoints；若需要避免 avhdx 派生，需在 VM 上手动 Set-VM -AutomaticCheckpointsEnabled $false（本环境已在 3 台的 Hyper-V 侧执行，未进 tf 配置）。

CreateOrUpdateVmFirmwares 传入空 vm_firmware 会直接 return，SecureBoot 维持 Hyper-V 默认（On）------所以 vm_firmware 块必须显式书写。

4. Cloud-Init 配置详解（110 D:\HyperV\CloudInit\ubuntu0X\）

每台三件套 → genisoimage 打成一个 ISO（卷标 cidata，NoCloud datasource 要求）。

文件	作用
`meta-data`	`instance-id: ubuntu0X-v2`（触发重灌）, `local-hostname: ubuntu0X`
`network-config`	静态 IP/网关/DNS
`user-data`	用户、SSH key、软件包、runcmd

4.1 user-data 逐段

yaml 复制代码

hostname: ubuntu0X          # 主机名
manage_etc_hosts: true      # 自动维护 /etc/hosts
users:
  - name: hao               # 普通用户
    groups: [sudo, adm]
    lock_passwd: false
    passwd: "$6$..."        # sha512 密码哈希
    sudo: ALL=(ALL) NOPASSWD:ALL
    ssh_authorized_keys:    # 5 个 ed25519 公钥
ssh_pwauth: false           # 禁密码 SSH（仅密钥）
disable_root: true
package_update: true
packages: [...]             # vim/curl/git/python3/pip/...（18 个）
runcmd:
  - systemctl enable linux-cloud-tools-common   # Hyper-V 集成服务工具
  - systemctl start  linux-cloud-tools-common

4.2 network-config 逐段

yaml 复制代码

version: 2
renderer: networkd          # netplan → systemd-networkd
ethernets:
  default:
    match: {name: "eth*"}   # 按名称匹配，不依赖 MAC
    dhcp4: false            # 静态
    addresses: [192.168.67.20X/24]
    routes:  [default via 192.168.67.1]
    nameservers: [192.168.67.1, 223.5.5.5]

4.3 ISO 生成与验证

工具：WSL 的 genisoimage（-volid cidata -joliet -rock）。
ISO 卷标必须为 cidata（NoCloud 大小写敏感），否则 cloud-init 不识别。
生成后可用 Mount-DiskImage 挂载核对三个文件内容与源一致。
本次为加入 3 个新 SSH 公钥：改 user-data 并把 meta-data 的 instance-id 改为 -v2，重新生成 ISO 挂载后重启 → cloud-init 视为"新实例"重灌，authorized_keys 更新为 5 个（已验证）。

5. 镜像文件作用与形成机制（三个目录详解）

5.1 D:\HyperV\Images（基础镜像模板，只读）

文件	格式/大小	作用	形成机制
`noble-server-cloudimg-amd64.img`	QCOW2 （实测 magic=`QFI\xfb`），~596MB	Ubuntu 24.04 官方云镜像，体系内"唯一纯度来源"	从 Ubuntu 官网 `noble-server-cloudimg-amd64.img` 直接下载，原生 QCOW2
`ubuntu-2404-base.vhdx`	VHDX Dynamic, 逻辑 3.5GB / 实际 2.09GB	通用 vhdx 模板基座	`qemu-img convert -f qcow2 -O vhdx` 从 .img 转换而来
`ubuntu-2404-cloud.vhdx`	VHDX Dynamic, 逻辑 3.5GB / 实际 2.09GB	cloud-ready 母体，供派生 fresh.vhdx	同上，另一份转换副本（逻辑大小 3.5GB = img 原始展开大小）

机制要点：Images 是模板层 ，链路起点。qemu-img（qcow2→vhdx）输出 vhdx 逻辑容量固定为源镜像展开大小（≈3.5GB），不含云初始化。只在 dxchange 出问题时才触碰，保持只读。

5.2 D:\HyperV\VirtualHardDisks（工作盘，VM 实际挂载）

文件	类型/大小	作用	形成机制	当前状态
`ubuntu0X-fresh.vhdx`	VHDX Dynamic, 逻辑 50GB / 实际 ~3.5GB	当前系统盘（全量盘），三台 VM 挂用	复制 `Images\ubuntu-2404-cloud.vhdx` → `Resize-VHD` 扩容 3.5GB→50GB（文件内部索引更新，仅逻辑容量变大）→ 首启由 cloud-init 灌入系统	✅ 挂载使用
`ubuntu0X.vhdx`	VHDX Dynamic, 逻辑 50GB	早期方案的系统盘（陈旧"原盘"）	与 fresh 同源制作，但属于旧批次；后因换用 fresh 分支而弃用	⚠️ 残留未挂，可清理
`ubuntu0X_<GUID>.avhdx`	Differencing（差异盘）, 逻辑 50GB / 实际 ~75MB	早期"差异盘方案"遗留	父盘=`ubuntu0X.vhdx`；由 VM 加磁盘时 Hyper-V 自动检查点 / 差分链接派生而来（文件名含父盘名+GUID）	⚠️ 残留未挂，可清理

机制要点：

fresh.vhdx（全量盘） = 模板 + Resize，独立文件自含全部数据，无父盘（Parent=）。

*.avhdx（差异盘） = 动态增量：VM 写入落到 avhdx，父盘 vhdx 只读。文件小（75MB），但依赖父盘链，父盘移动/删除即损坏。

逻辑 50GB vs 实际 3.5GB：动态盘未写过的地方不占物理空间，SSH 已验证系统正常。

5.3 D:\HyperV\VMs\Virtual Machines（VM 运行时状态/配置）

目录包含三台 VM 及其状态文件（GUID 映射：5CE51815=ubuntu01, 15B98AD7=ubuntu02, 55D055A8=ubuntu03）：

文件	名称/大小	作用	形成机制
`<GUID>.vmcx`	73KB	VM 配置文件（XML：内存/CPU/固件/磁盘/网卡定义）	`New-VM` 时由 terraform provider 生成；改名/调参即更新
`<GUID>.vmgs`	4MB	Guest State------运行时 VM 的手电筒（寄存器/设备状态）	VM 启动时创建/更新
`<GUID>.VMRS`	2.1GB	Runtime State------VM 运行内存快照（≈VM 2GB 内存）	原因链：`automatic_stop_action="Save"` + VM 当前 Running → Hyper-V 将运行内存持久化于此，用于快速保存/恢复

机制要点：

VMRS = 内存镜像（2.1GB ≈ 2GB RAM），用于保存/恢复 VM 运行时上下文。

avhdx-test / avhdx-test2 两个空子目录 = 本次排查期间的测试临时 VM 残留，可删除。

同一 VM 配置默认也复制到 C:\ProgramData\Microsoft\Windows\Hyper-V（Hyper-V 默认位置），此处是其自定义 ConfigurationLocation=D:\HyperV\VMs 镜像。

5.4 ISO / CloudInit / 其它

路径	作用
`D:\HyperV\ISO\ubuntu0X-cidata.iso`	cloud-init 种子盘（由 CloudInit 源 `genisoimage` 生成，卷标小写 `cidata`）
`D:\HyperV\CloudInit\ubuntu0X\`	cidata 源文件（user-data / network-config / meta-data）
`D:\HyperV\Terraform\`	预留目录（demo1 实际位于 120 主机）

一张图看懂生态链：

scss 复制代码

Ubuntu 官网 QCOW2 ──> Images\noble-server-cloudimg-amd64.img (QCOW2 596MB)
                        │  qemu-img convert
                        ├──> Images\ubuntu-2404-base.vhdx / -cloud.vhdx (2.09GB, 逻辑 3.5GB)
                        │        │  Copy + Resize-VHD → 50GB
                        │        └──> VirtualHardDisks\ubuntu0X-fresh.vhdx (50G 逻辑, 全量盘)
                        │
                        ├── (旧方案) Copy → ubuntu0X.vhdx ──差分派生──> ubuntu0X_<GUID>.avhdx
                        │
CloudInit\ubuntu0X\（user-data/network-config/meta-data）
                        │  genisoimage -volid cidata
                        └──> ISO\ubuntu0X-cidata.iso ──> VM 的 DVD 位

VM（VMs\Virtual Machines）：HDD=intro-fresh.vhdx（全量）、DVD=cidata.iso（配置种子）、VMRS/VMGS（运行态）。
当前运行链路完全干净 ：仅 fresh.vhdx 作为系统盘，*.vdhx/*.avhdx 为历史方案残留。

6. 关键经验 / 踩坑记录

SecureBoot 默认开启 是 Ubuntu VM 无法引导的最大陷阱 → vm_firmware 必须 enable_secure_boot="Off"。
hyperv provider 不改已存在网卡的 MAC → 静态 MAC 产生永远 drift；用 eth* 匹配则不受影响。
cloud-init 首次执行靠 instance-id 去重：想重灌 → 更新 instance-id + 重新生成 ISO + 重启。
cidata 卷标必须小写 cidata。
Hyper-V 自动检查点会在 diff 盘上派生 avhdx ------ 如需纯全量盘，保持 AutomaticCheckpointsEnabled=$false。
Gen2 VM 的 netboot/DVD 顺序由 UEFI 引导管理器主导，terraform 的 boot_order 只是创建意图。

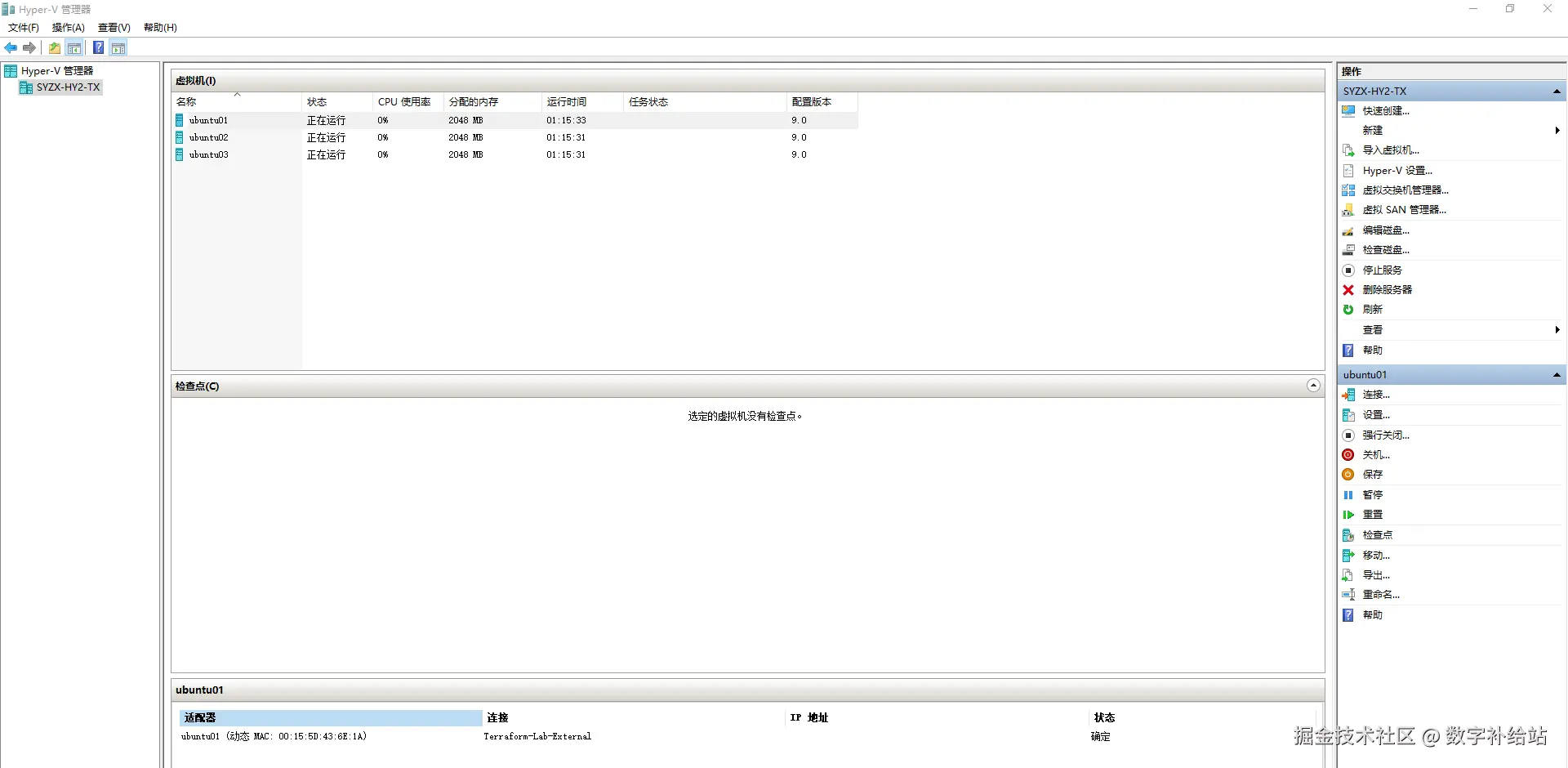

7. 附：当前三台 VM 实测状态

VM	IP	hostname	用户	sudo	SSH keys	软件包
ubuntu01	192.168.67.201	ubuntu01	hao	✅(NOPASSWD)	5	vim/git/python3/curl/tree 等 ✅
ubuntu02	192.168.67.202	ubuntu02	hao	✅(NOPASSWD)	5	同上 ✅
ubuntu03	192.168.67.203	ubuntu03	hao	✅(NOPASSWD)	5	同上 ✅

登录方式（公钥已授权，ssh_pwauth=false）：

perl 复制代码

ssh hao@192.168.67.201   # 用 WHTS-PC / LAPTOP-0xxxxLUO / SCYG-PC / SYZX-HY2-TX / whys-hy2-pc 任一私钥
