网络自动化Python课程：Cisco PyATS网络自动化测试框架

pt10432026-09-08 22:00

📑 课程信息

  • 领域：网络自动化 / NetDevOps / Python 测试框架
📖知识精讲

本课程系统介绍了 Cisco 开源的 pyATS 自动化测试框架，涵盖其起源、核心功能、分层架构、典型应用场景以及 testbed 配置文件的创建方法，帮助学习者掌握利用 pyATS 实现网络自动化测试与状态校验的核心能力。

pyATS 基础概念与命名规范

  • 名称与发音：pyATS 全称为 Python Automated Test System，发音为 "pie-A-T-S"，是 Cisco 内部开发后于 2017 年开源的自动化框架。

    • 🚩重点：不要将 pyATS 局限理解为仅用于测试，它是一套功能完整的全栈网络自动化框架，Cisco 内部每日运行数百万次测试任务。

    • 补充说明：pyATS 采用 Apache 2.0 开源协议，完全免费，支持多厂商设备，不仅限于 Cisco 操作系统，还可测试服务器与 Linux 主机。

  • 课程学习目标：掌握 pyATS 自动化网络测试方法、部署 pyATS 并创建 testbed 管理设备、利用 pyATS 完成网络状态校验。

pyATS 核心能力与特色功能

  • CLI 输出结构化解析：将传统非结构化的 CLI 命令输出自动转换为 JSON 格式的键值对数据，可快速定位如 CRC 错误、接口双工状态等关键信息。

    • 🚩重点：仅需少量 Python 代码即可遍历全网所有设备的所有接口，批量完成指定指标的自动化校验，大幅提升测试效率。

  • 状态快照与差异对比：通过 learn 功能采集网络设备的完整运行状态，使用 diff 功能对比变更前后的状态差异，直观展示配置增减内容。

  • 跨厂商语法适配：内置多操作系统解析器，自动根据设备类型生成对应语法的配置命令，无需工程师记忆所有设备的命令行语法。

pyATS 典型创新应用场景

  • 业务化数据输出：将采集到的结构化网络状态数据转换为 CSV、Excel、HTML、思维导图甚至音频文件，让非技术人员也能直观查看网络状态。

  • CI/CD 流水线集成：完整融入 NetDevOps 流程，依次完成状态采集、自动化测试、配置推送、变更后重校验、失败自动回滚的全流程闭环。

pyATS 解决的传统网络运维痛点

  • 复杂网络监控难题：传统人工排查故障难以定位大规模网络中的故障点，pyATS 通过设备健康检查功能，将配置状态与运行状态结合生成网络快照，快速识别异常。

    • 🚩重点：可预先定义"黄金基准配置"，每日自动对比全网快照与基准的差异，确保网络配置始终符合合规要求。

  • 网络变更风险管控：硬件迁移、系统升级等场景下，人工执行变更前后检查极易遗漏细节，pyATS 可自动化完成全量状态快照与对比，大幅降低人为错误。

pyATS 分层架构体系

  • 三层架构设计：最底层为 pyATS Core Test Infrastructure，负责设备连接、命令执行与基础报告生成；中间层为 pyATS Libraries（原 Genie），提供解析器、拓扑管理等自动化工具；最上层为自定义业务逻辑层，可集成 Xpresso 可视化仪表盘、Jenkins CI/CD 工具。

    • 架构图示：

      复制代码
      业务逻辑层 → 集成（Xpresso、Jenkins）
库层 → pyATS Libraries (Formerly Genie)、pyATS Library Framework (Formerly Genie)
工具层 → pyATS Core Test Infrastructure

  • 无关性设计：所有操作系统、平台、协议的支持均通过插件扩展实现，原生支持第三方厂商设备与协议。

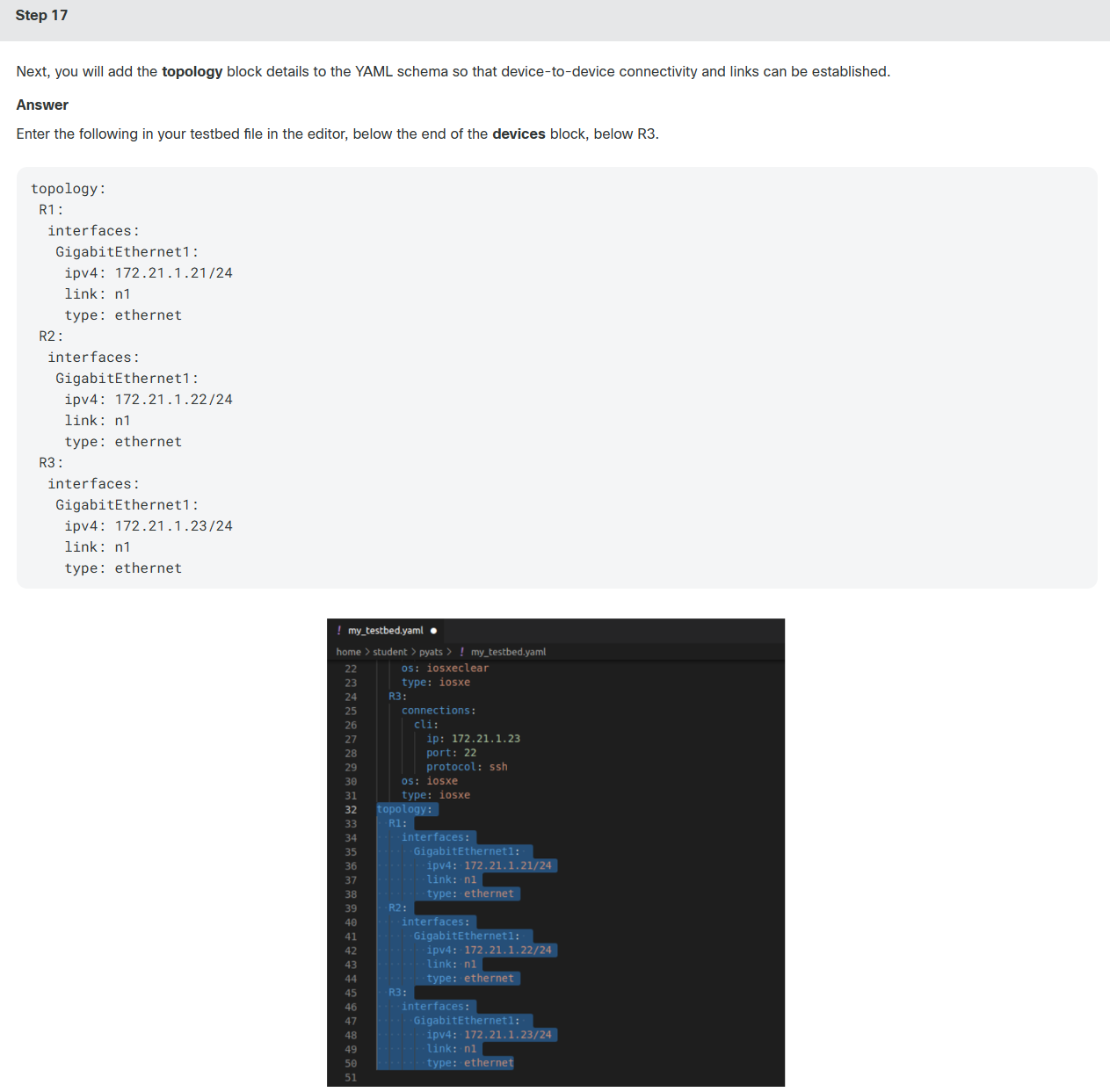

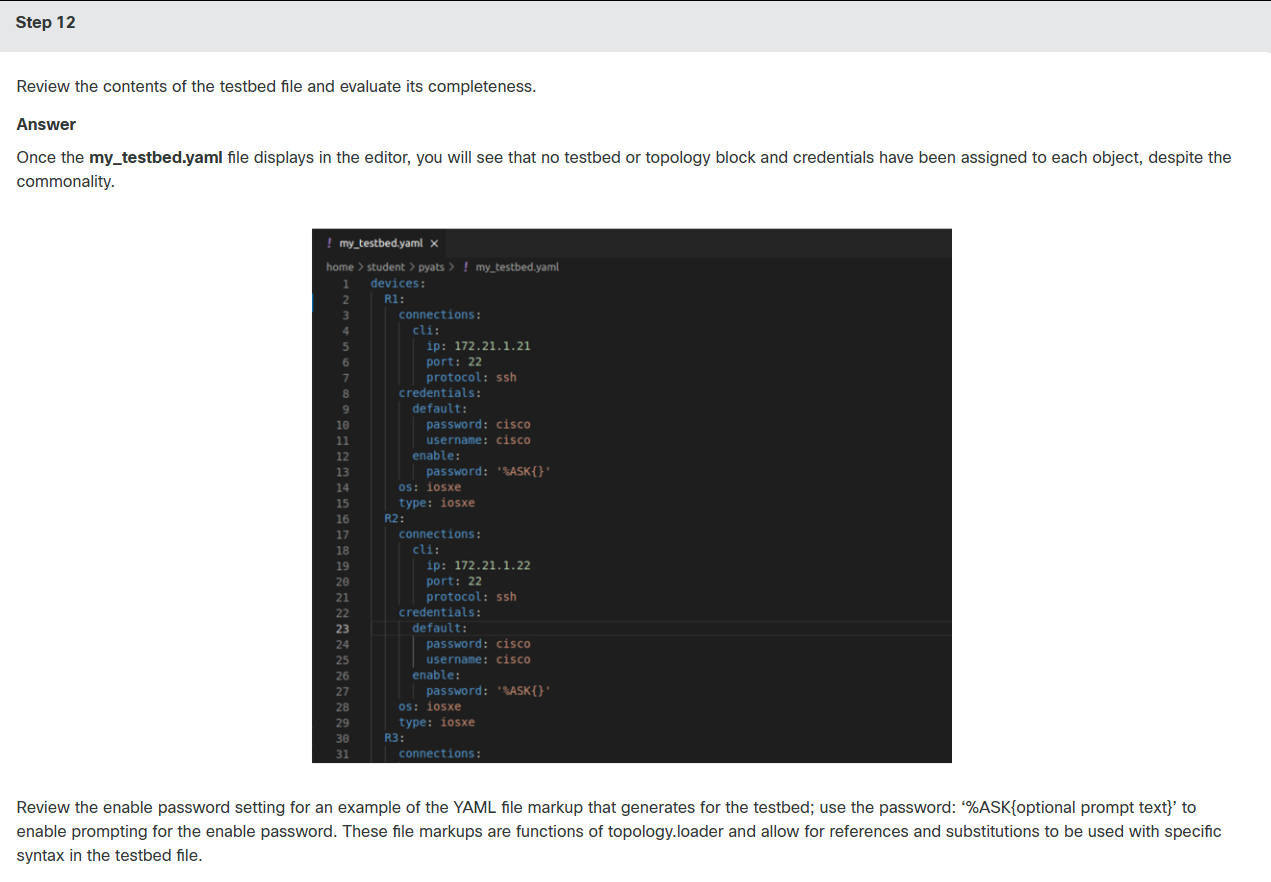

pyATS Testbed 配置文件详解

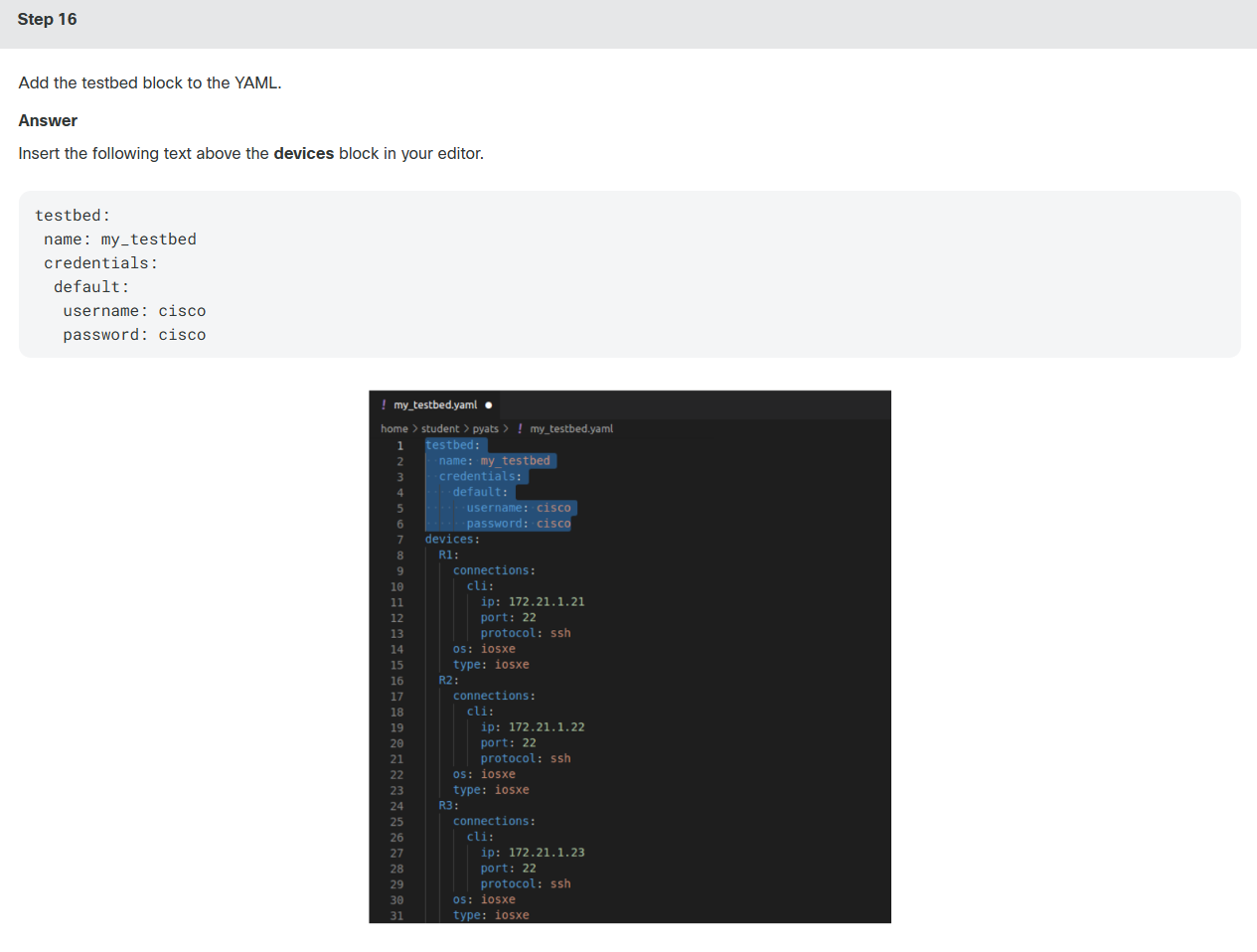

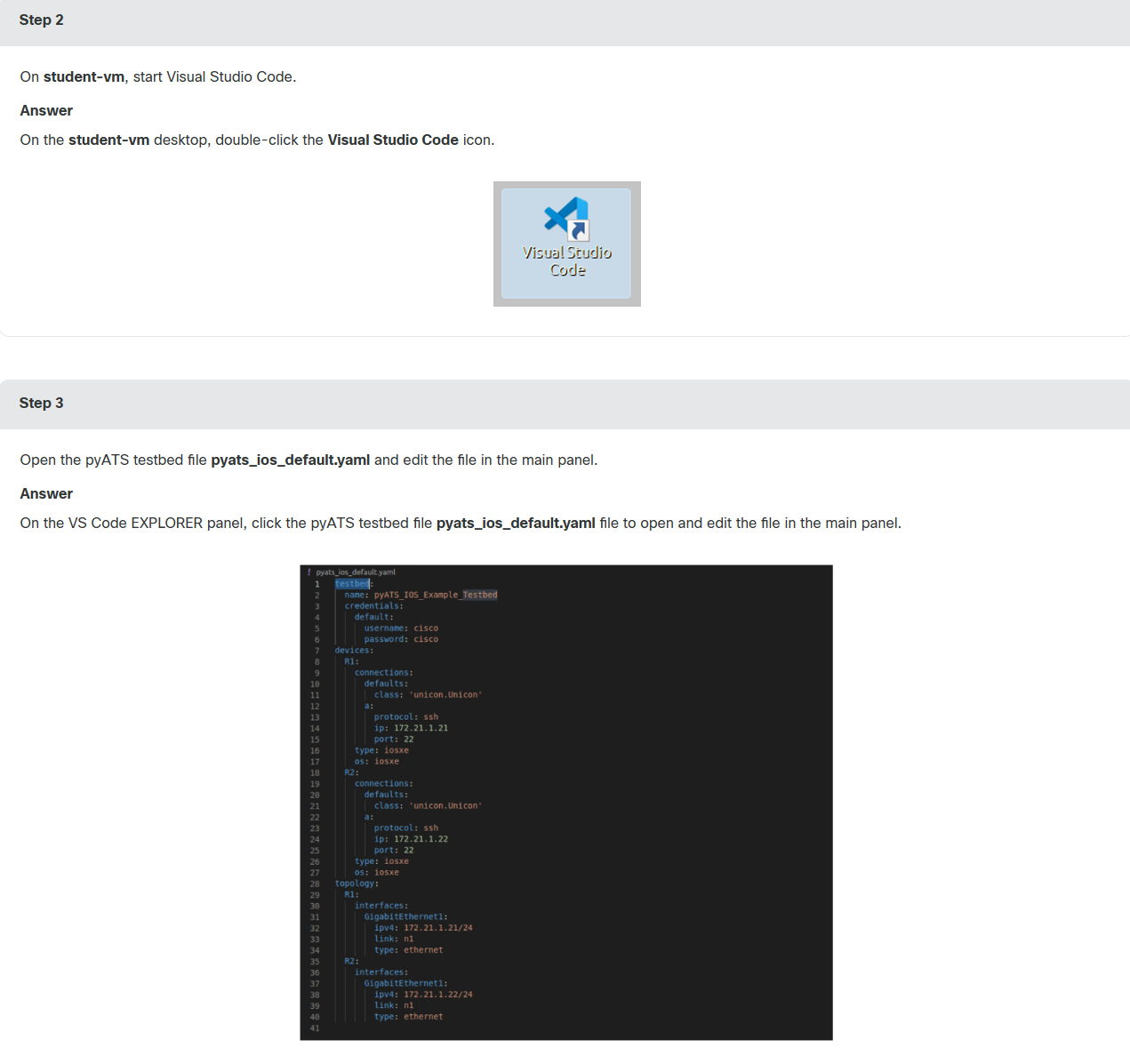

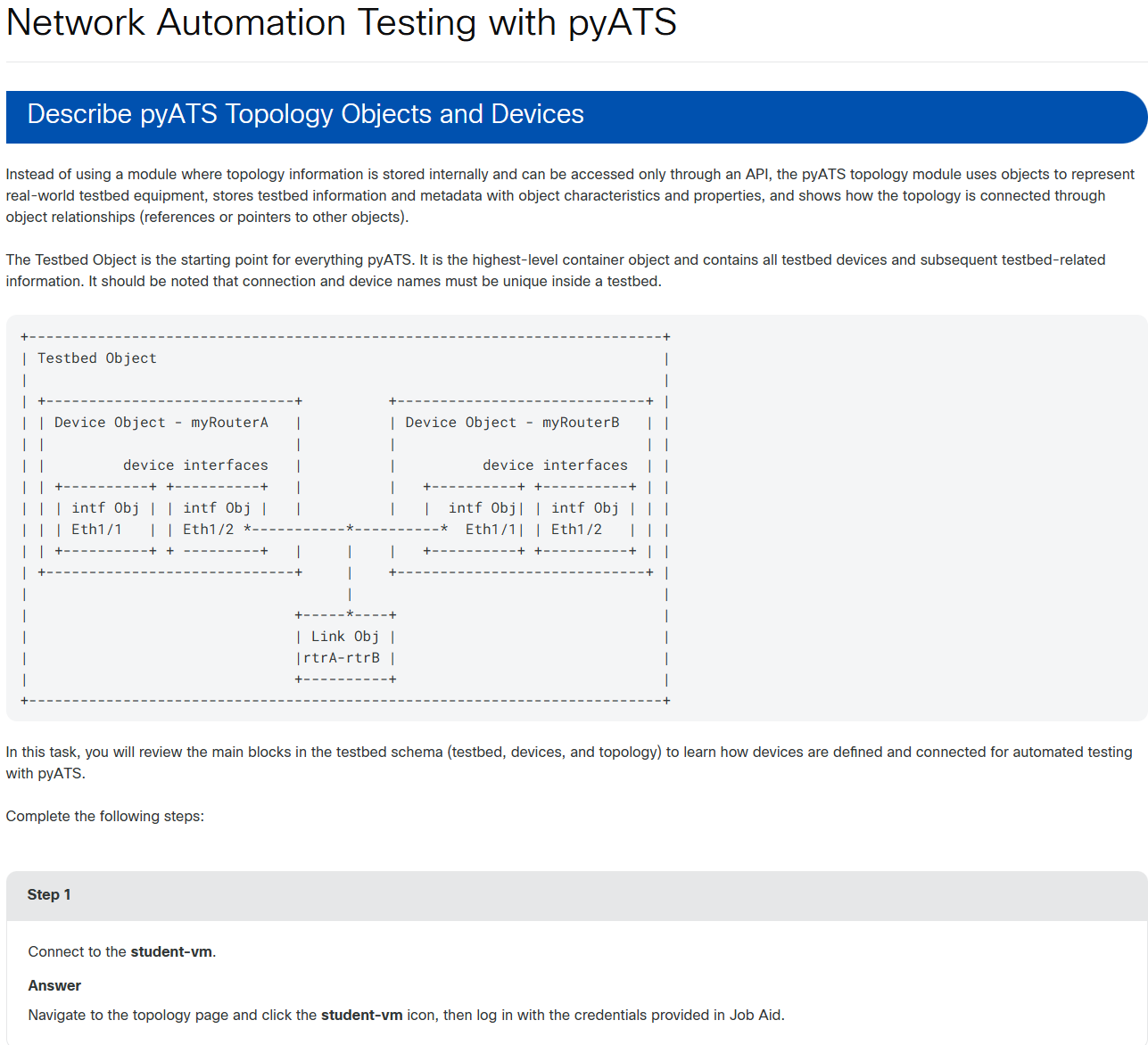

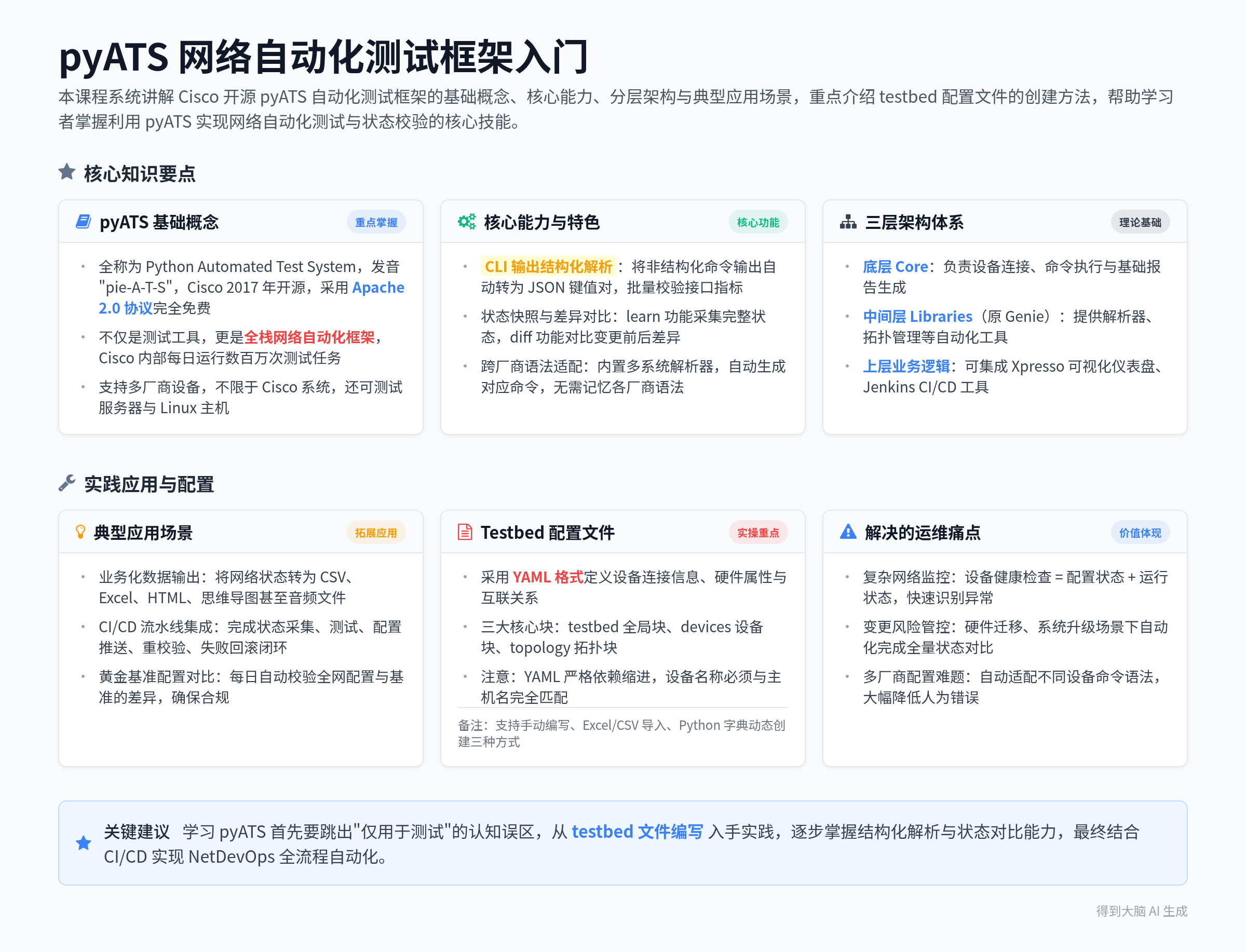

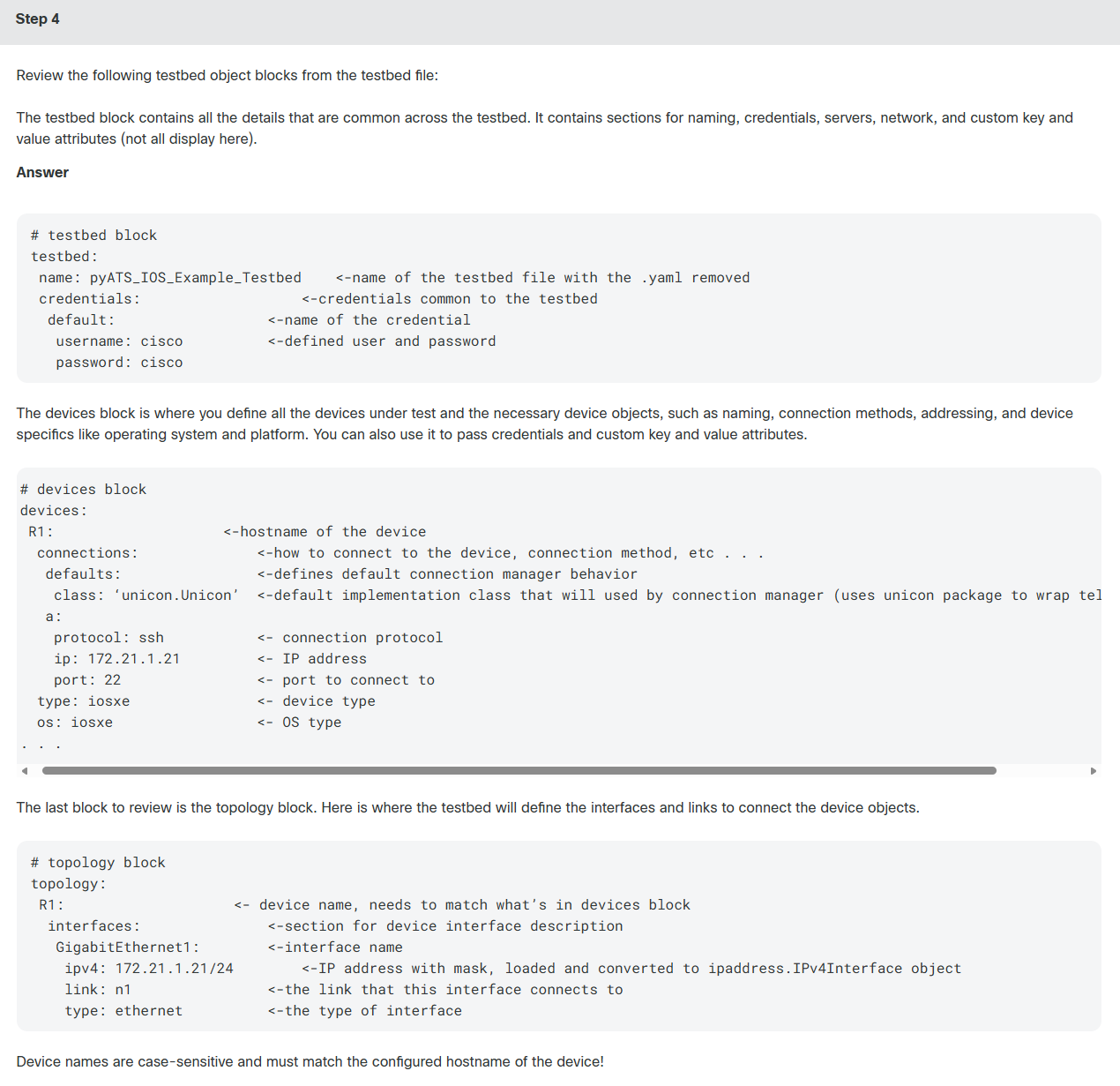

  • YAML 格式定义：testbed 文件是 pyATS 描述网络拓扑的核心载体，通过 YAML 格式定义所有设备的连接信息、硬件属性、互联关系。

    • 🚩重点：YAML 是严格依赖缩进的标记语言，编写时需特别注意缩进规范，避免语法错误；设备名称必须与设备主机名完全匹配，否则会导致连接挂起。

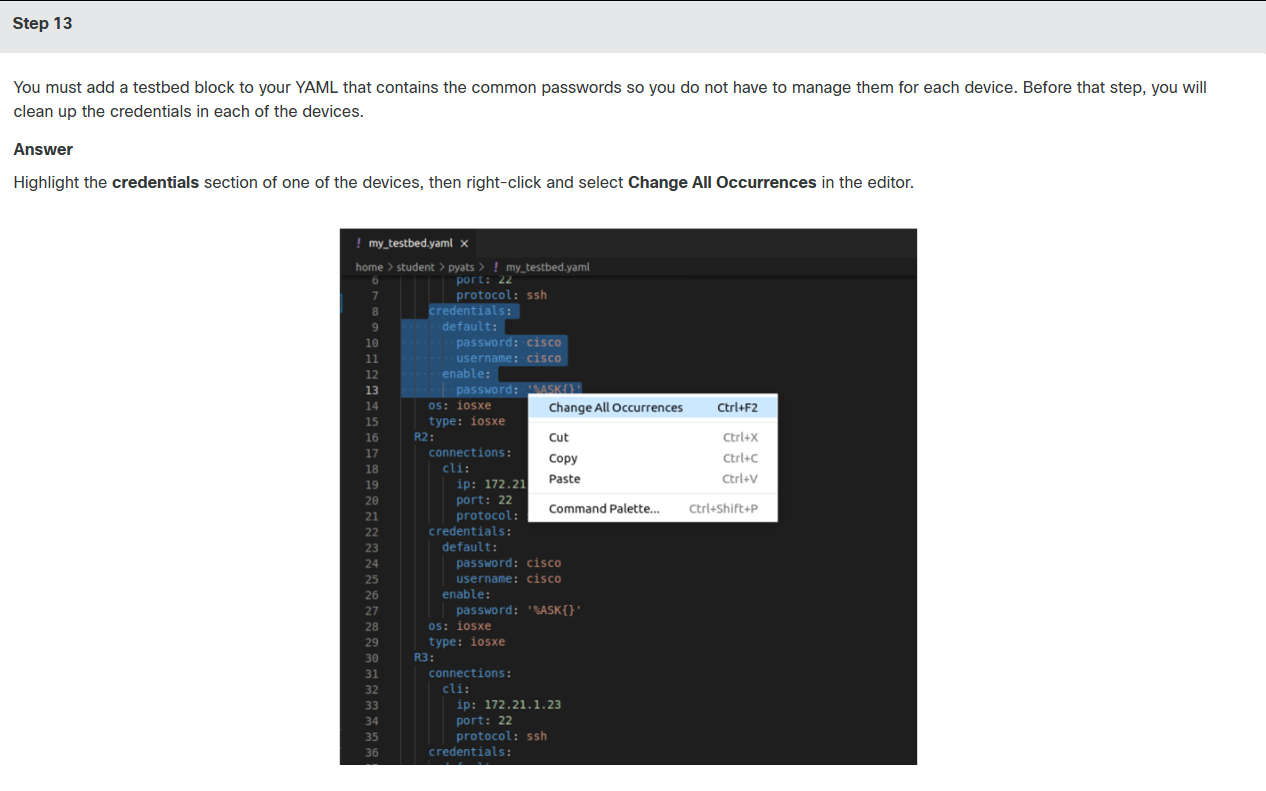

  • 三大核心配置块：testbed 全局块定义通用属性与全局凭证；devices 块定义每台设备的连接参数、操作系统类型、登录凭证；topology 块定义设备接口的 IP 地址与互联链路关系。

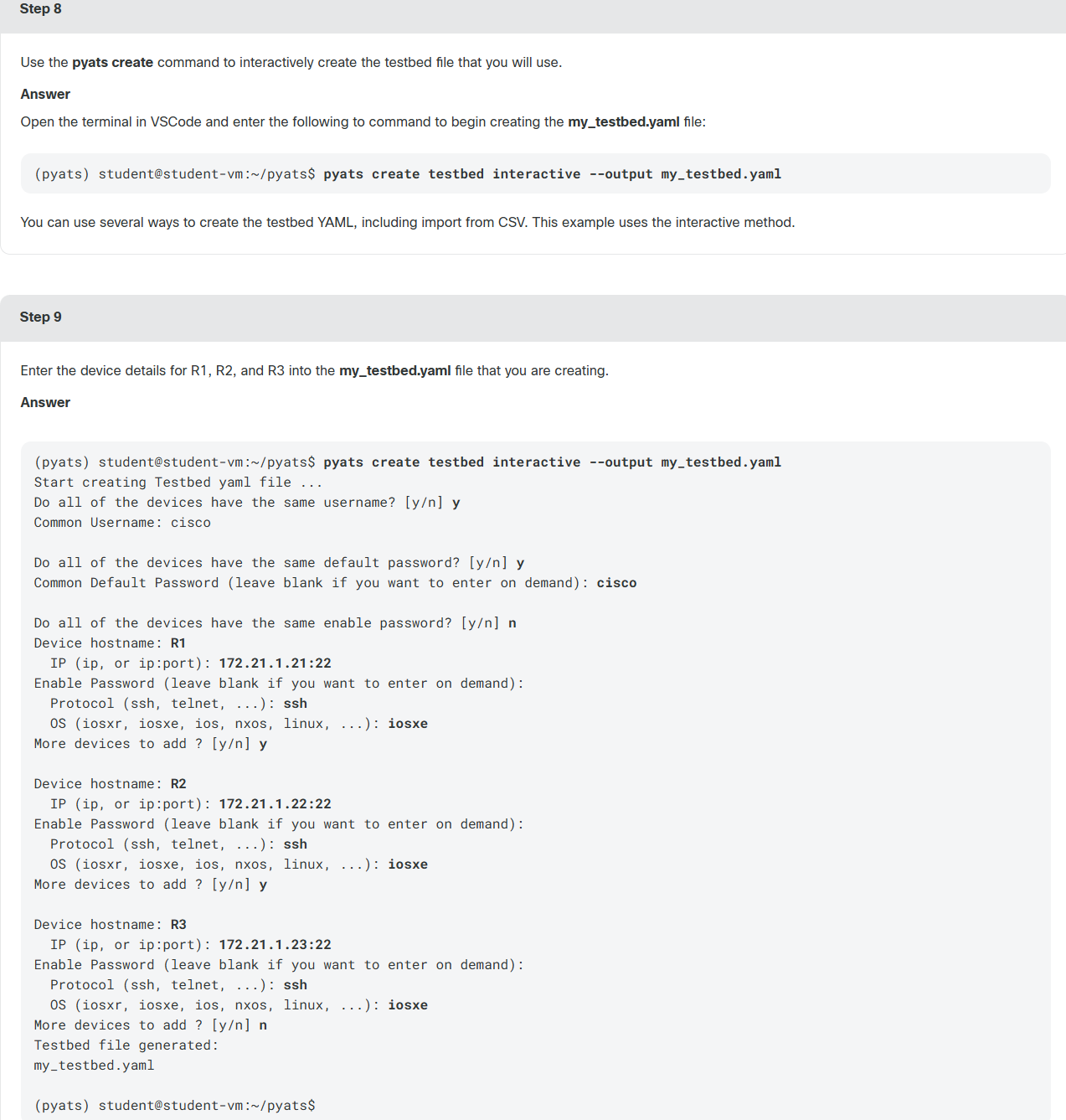

  • 多种创建方式：支持手动使用文本编辑器编写、通过 Excel/CSV 导入转换生成、直接用 Python 字典/JSON 数据动态创建三种方式，适配不同技术水平的用户。

🖍️ 重点速览

🚩 考点重点

  • pyATS 定位认知：不能将 pyATS 仅理解为测试工具，它是全功能 Python 网络自动化框架，支持配置、文档生成、状态对比等全场景操作。

  • 结构化解析能力：pyATS 核心魔法是将非结构化 CLI 输出转换为 JSON 键值对，实现批量自动化校验。

  • 设备健康检查公式：设备健康状态 = 配置状态 + 运行状态，是 pyATS 最常用的场景。

  • 黄金基准配置：预先定义合规基准快照，每日自动对比全网状态与基准的差异，确保配置合规。

  • testbed 注意事项：YAML 严格依赖缩进，设备名称必须与主机名完全一致，否则会导致连接异常。

💡 核心概念

  • pyATS：Cisco 开源的 Python Automated Test System，发音为 pie-A-T-S，基于 Apache 2.0 协议，是全栈网络自动化框架。

  • testbed：pyATS 中用于描述网络设备、连接信息、拓扑关系的 YAML 格式配置文件，是自动化测试的基础载体。

  • learn 功能：自动采集网络设备特定功能或协议的完整运行状态，生成结构化状态快照。

  • diff 功能：对比两次网络状态快照的差异，直观展示配置变更的增减内容。

  • pyATS 三层架构：底层 Core 负责设备连接与基础管理，中间层 Libraries 提供解析器等自动化工具，上层支持自定义业务逻辑与第三方工具集成。

✨ 课堂金句

  • "当我接触到自动化，它彻底改变了我日常工作的一切。我更享受工作，热爱写代码，热爱解决问题，而这就是自动化带给我们的价值。"

  • "只要你能把 pyATS 的名字读对，你就已经解决了采用这个框架一半的难题。"

  • "不要只把 pyATS 用来做测试，你可以用它把网络状态变成任何人都能看懂的业务文档，甚至音频文件，自动化可以玩出很多花样。"

📝 待办事项

  • 官方资源访问 ：访问 https://developer.cisco.com/pyATS 或 cs.co/pyATS 获取 pyATS 官方文档、学习实验与社区支持资源。

  • 拓展学习：浏览 pyATS Genie 功能浏览器，了解官方提供的各类解析器与 API 能力。

  • 后续实践：尝试使用三种不同方式创建 pyATS testbed 文件，熟悉 YAML 缩进规范与配置结构。

🎯 课程总结

🔍 网络自动化测试背景与挑战

  • 网络复杂性驱动需求：随着网络规模扩大，人工测试面临效率低、易出错、一致性差等问题，企业对网络可用性和稳定性的高要求促使自动化测试策略的发展。

  • 核心痛点：网络变更导致的中断、 downtime 和性能下降可能造成组织功能障碍及财务损失，需通过自动化测试验证网络健康状态和变更影响。

📌 pyATS 概述

  • 定义与发音 ：pyATS（Python Automated Test System，发音 "pie-A-T-S"）是 Cisco 开发的开源网络测试框架，基于 Python 和 CPython，遵循 Apache 2.0 许可协议。

  • 核心组件：

    • Genie SDK（pyATS 库）：提供 CLI 接口和低代码门槛，支持解析设备输出、配置管理和状态验证。

    • 测试床（Testbed）：以 YAML 文件定义网络拓扑，包含设备连接信息（IP、端口、协议）和凭据，实现对物理/虚拟设备的抽象。

  • 关键特性：模块化架构、可扩展性强、厂商中立（支持多厂商设备和操作系统）、支持复杂测试场景和报告生成。

✨ 培训与课程目标

  • 培训价值：学习 Cisco 如何开发和实施 pyATS，重新定义网络测试流程，简化自动化测试工作流。

  • 课程内容：涵盖 pyATS 生态系统、核心库、测试床创建、设备连接管理、CLI 输出解析（parse 功能）、设备特性学习（learn 功能）、变更检测（diff 功能）及 XPRESSO 仪表板使用。

  • 能力目标：

    • 描述 pyATS 在网络环境自动化测试中的应用

    • 部署 pyATS 并创建包含设备的测试床

    • 管理设备连接并使用 pyATS 进行网络测试

🔧 pyATS 解决的核心挑战
挑战场景 传统方法痛点 pyATS 解决方案
网络监控 人工检查复杂，依赖日志和报告 通过 API 和解析器采集配置状态与运行状态，生成网络快照，对比基线（Golden Config）检测异常
配置变更 变更前后检查耗时，易漏检 自动化执行变更前后快照（pre-check/post-check），通过 diff 功能对比差异，验证变更效果
📊 pyATS 框架架构

  • 分层结构（自底向上）：

    1. 核心测试基础设施：处理设备连接、命令执行、测试床管理和报告生成

    2. pyATS 库（原 Genie）：提供解析 CLI 输出、配置管理、拓扑测试的标准化库

    3. 集成层：支持与 Jenkins 等 CI/CD 工具集成，实现持续测试

    4. 业务逻辑层：允许用户构建自定义设备模型和测试场景，支持 XPRESSO 图形化界面

🚀 应用场景与测试类型

  • NetDevOps 管道集成：在 Infrastructure as Code (IaC) 流程中自动化测试阶段，替代人工干预。

  • 支持的测试类型：

    • 白盒测试：验证网络基础设施的内部配置、运行状态及外部集成

    • 黑盒测试：聚焦网络行为，对比实际结果与预期资产

    • 特性测试：评估新功能或改进功能的有效性

    • 性能与扩展性测试：测量网络响应时间、带宽、速度及扩展能力

📝 关键功能与工作流

  • 设备健康检查：整合配置状态与运行状态，生成健康报告。

  • 变更验证流程：

    1. 变更前捕获网络快照

    2. 执行变更操作

    3. 变更后再次捕获快照

    4. 使用 diff 功能分析差异，确认变更符合预期

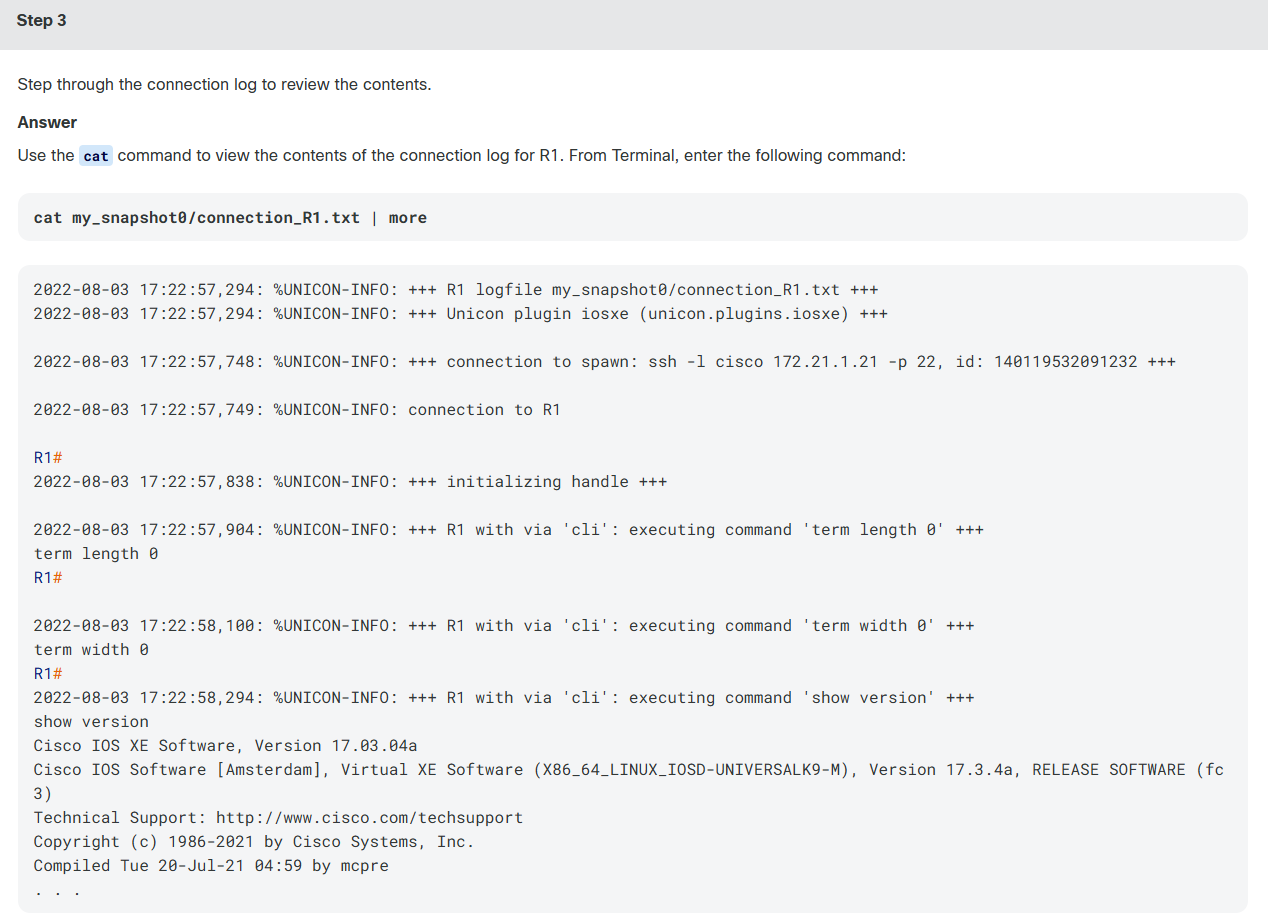

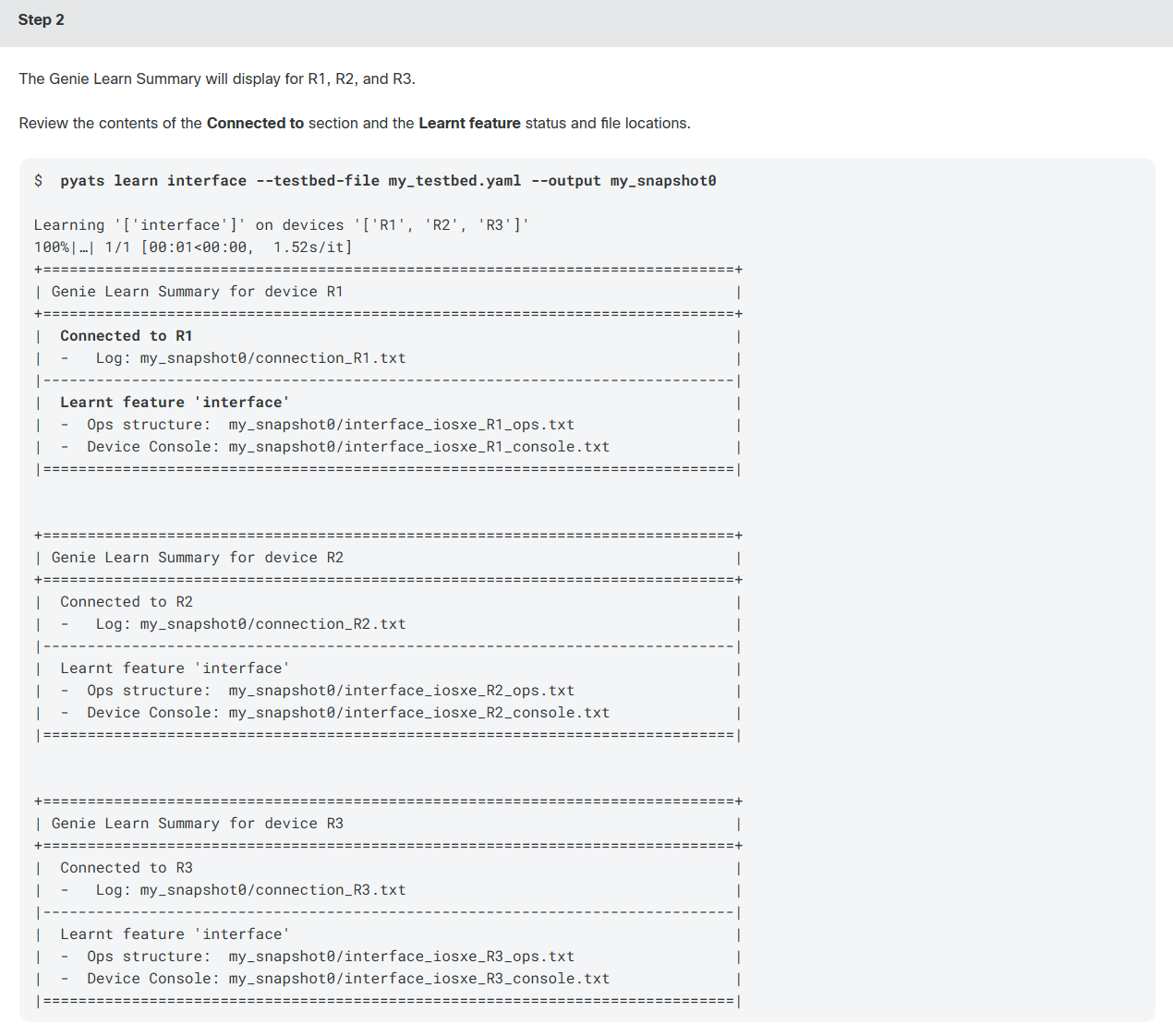

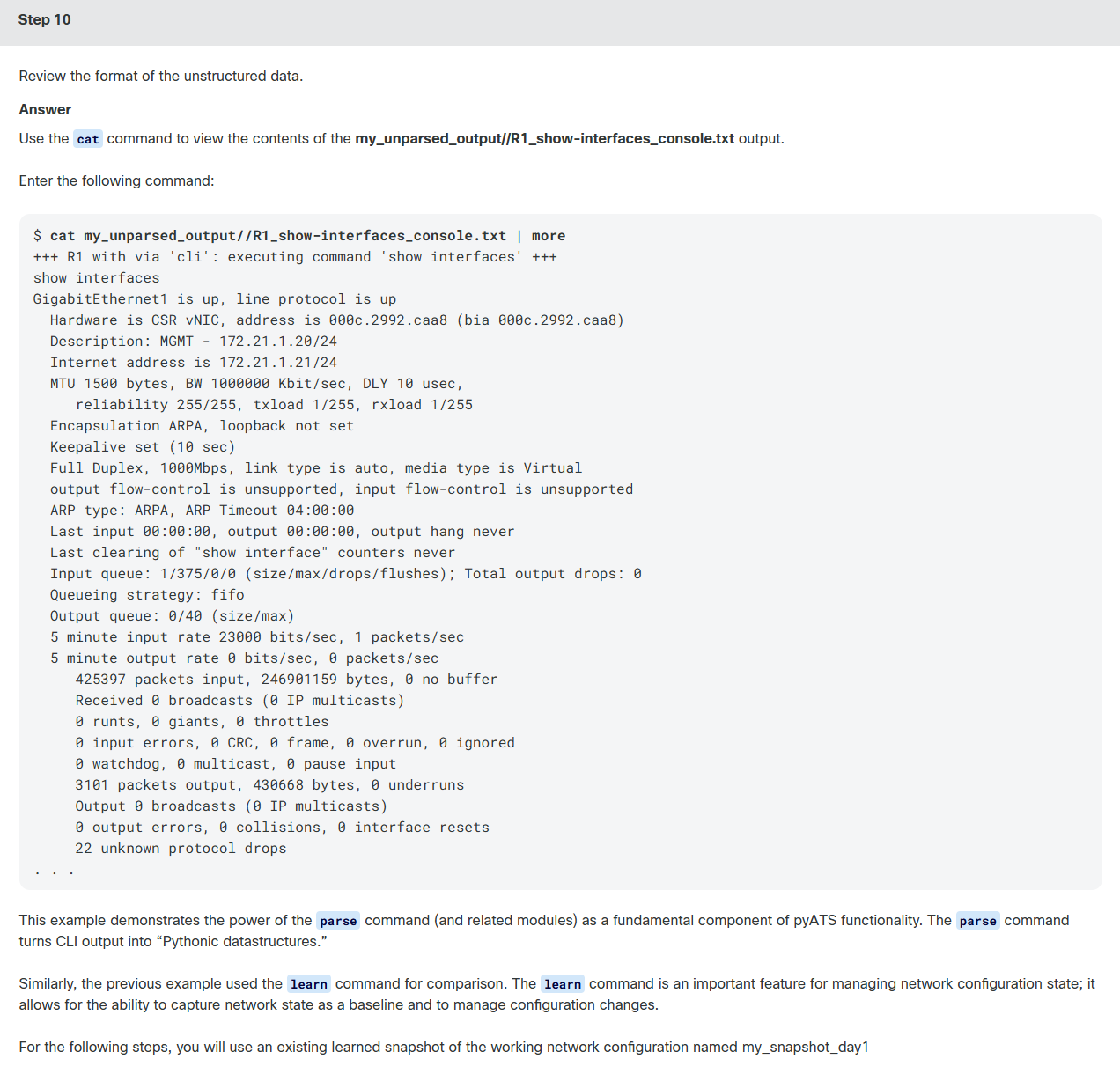

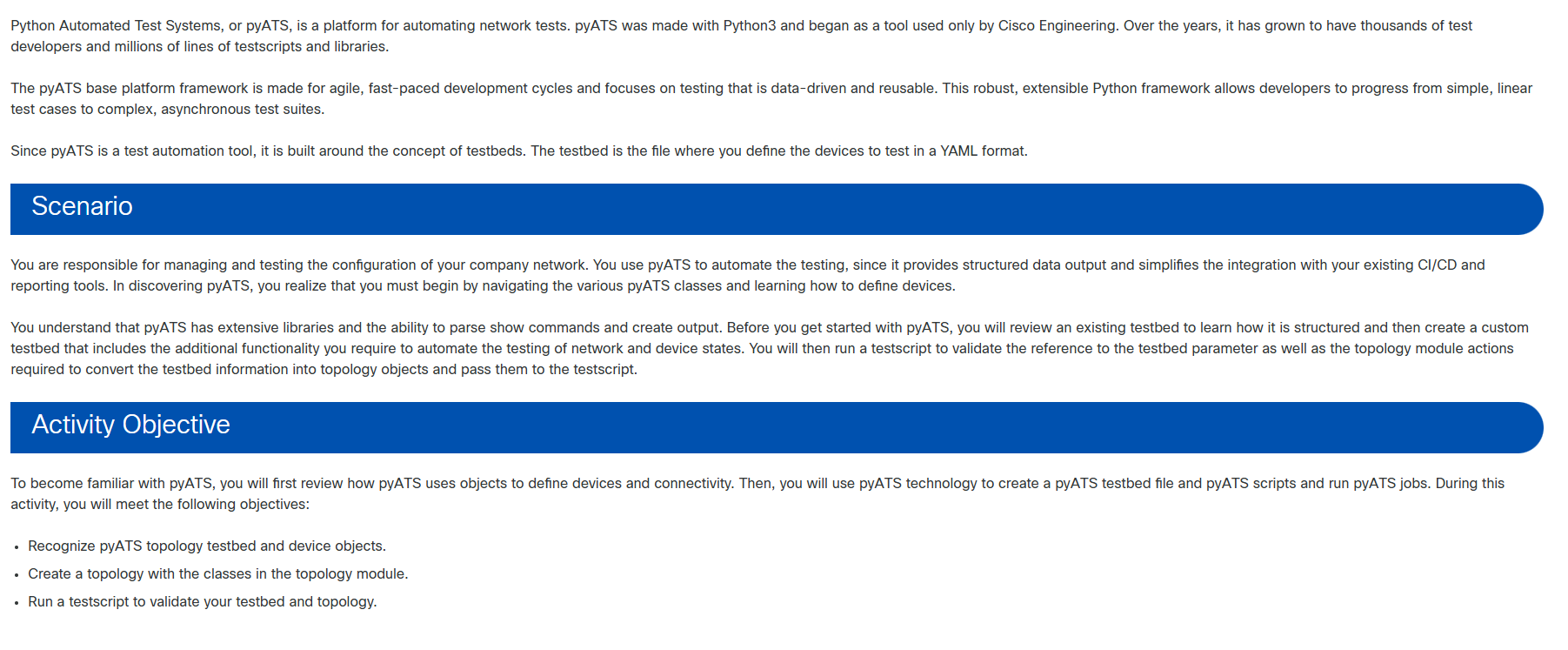

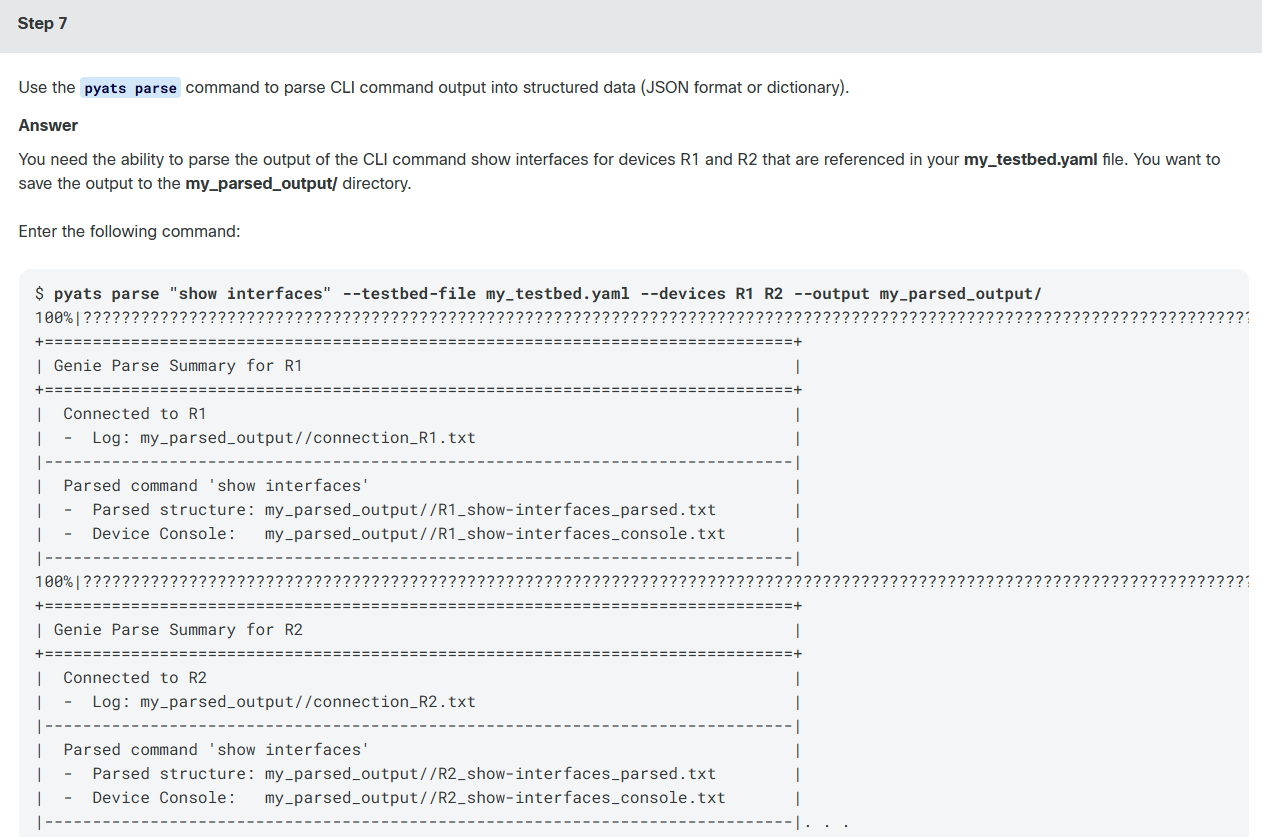

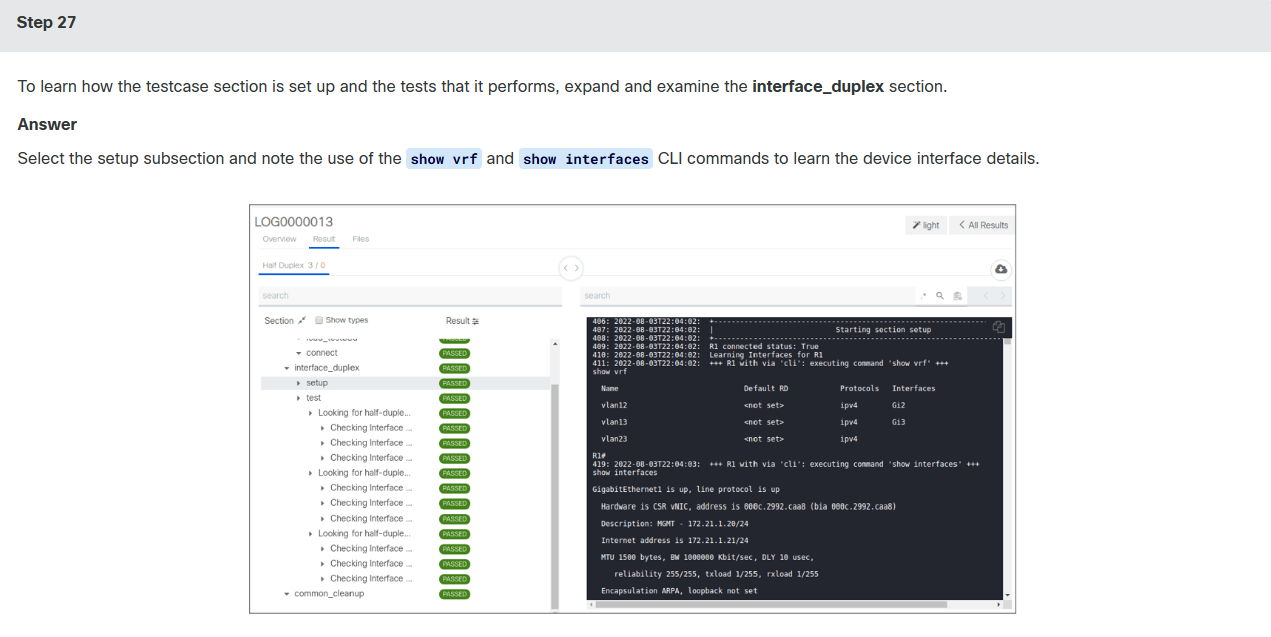

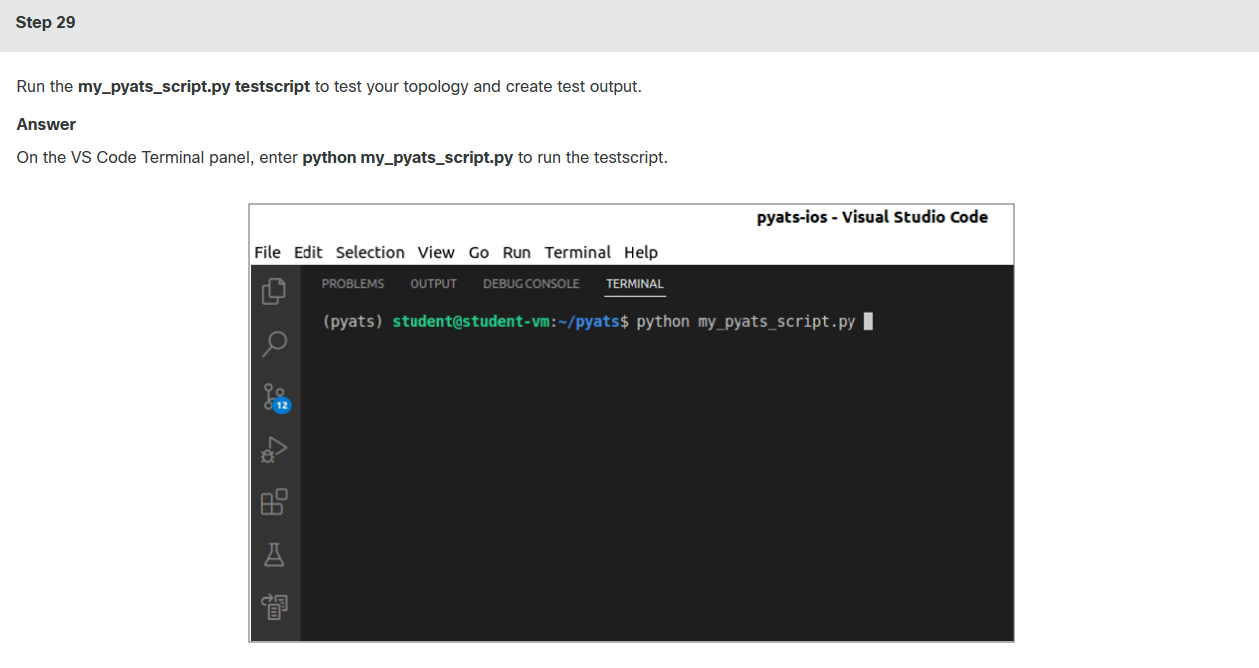

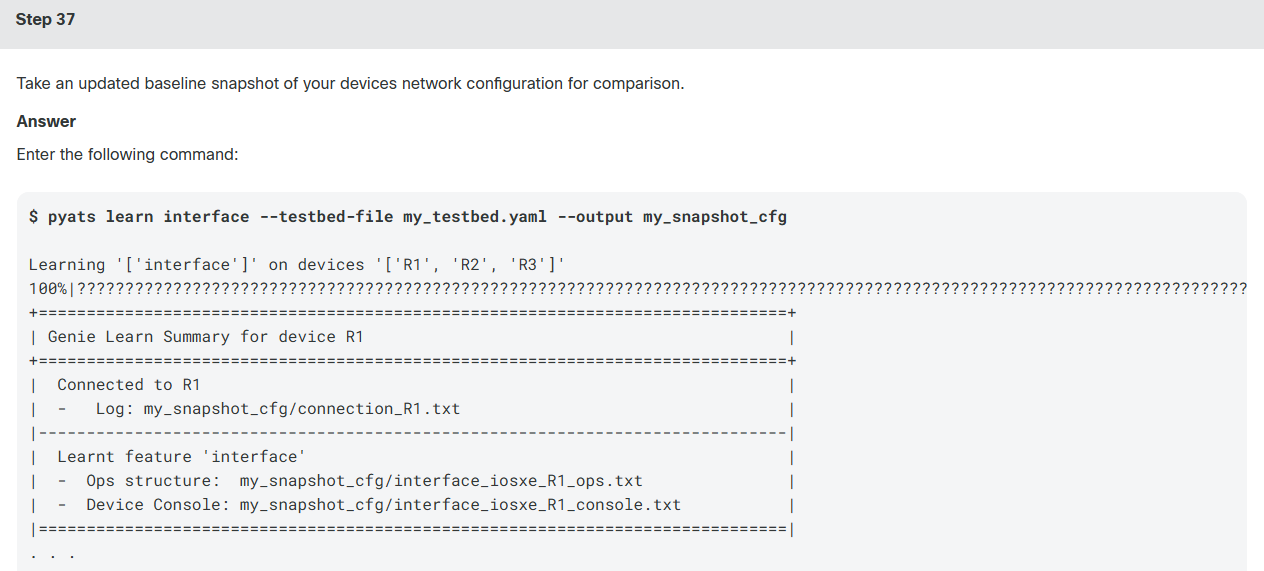

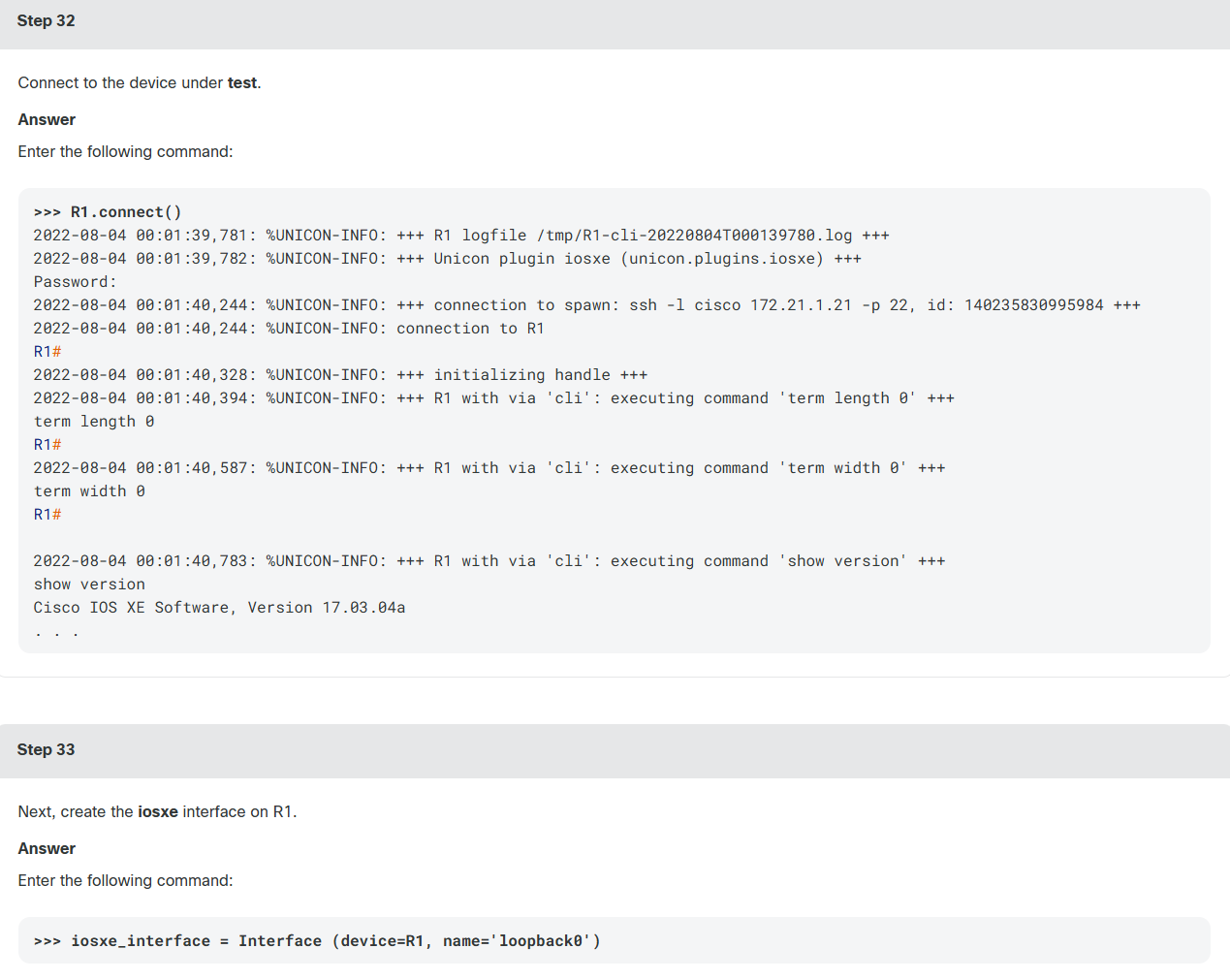

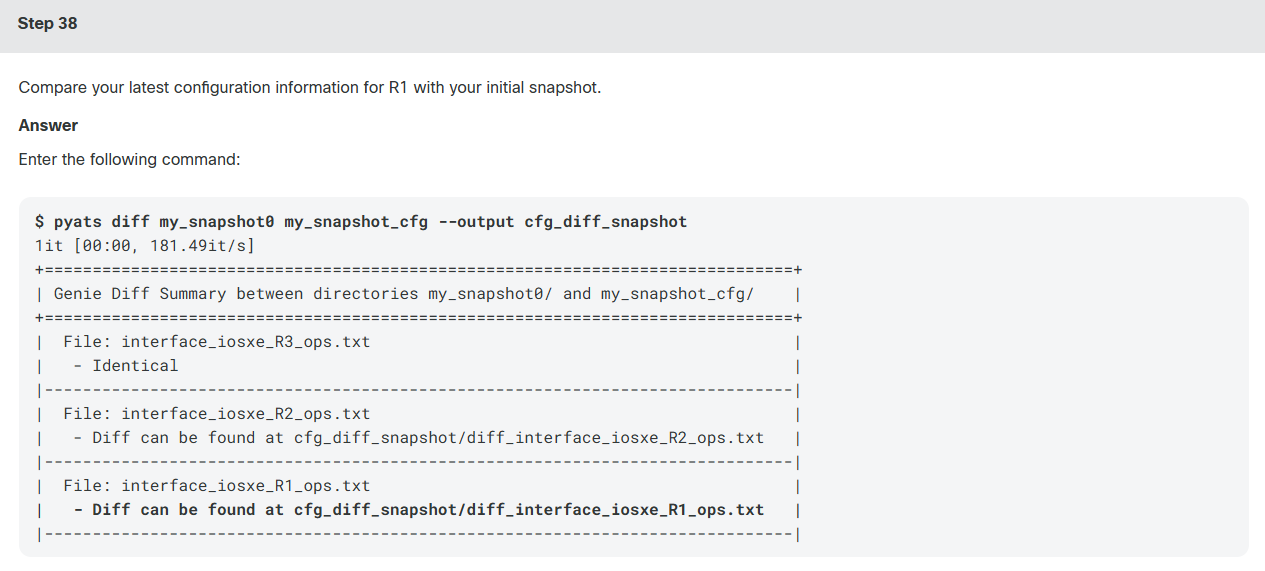

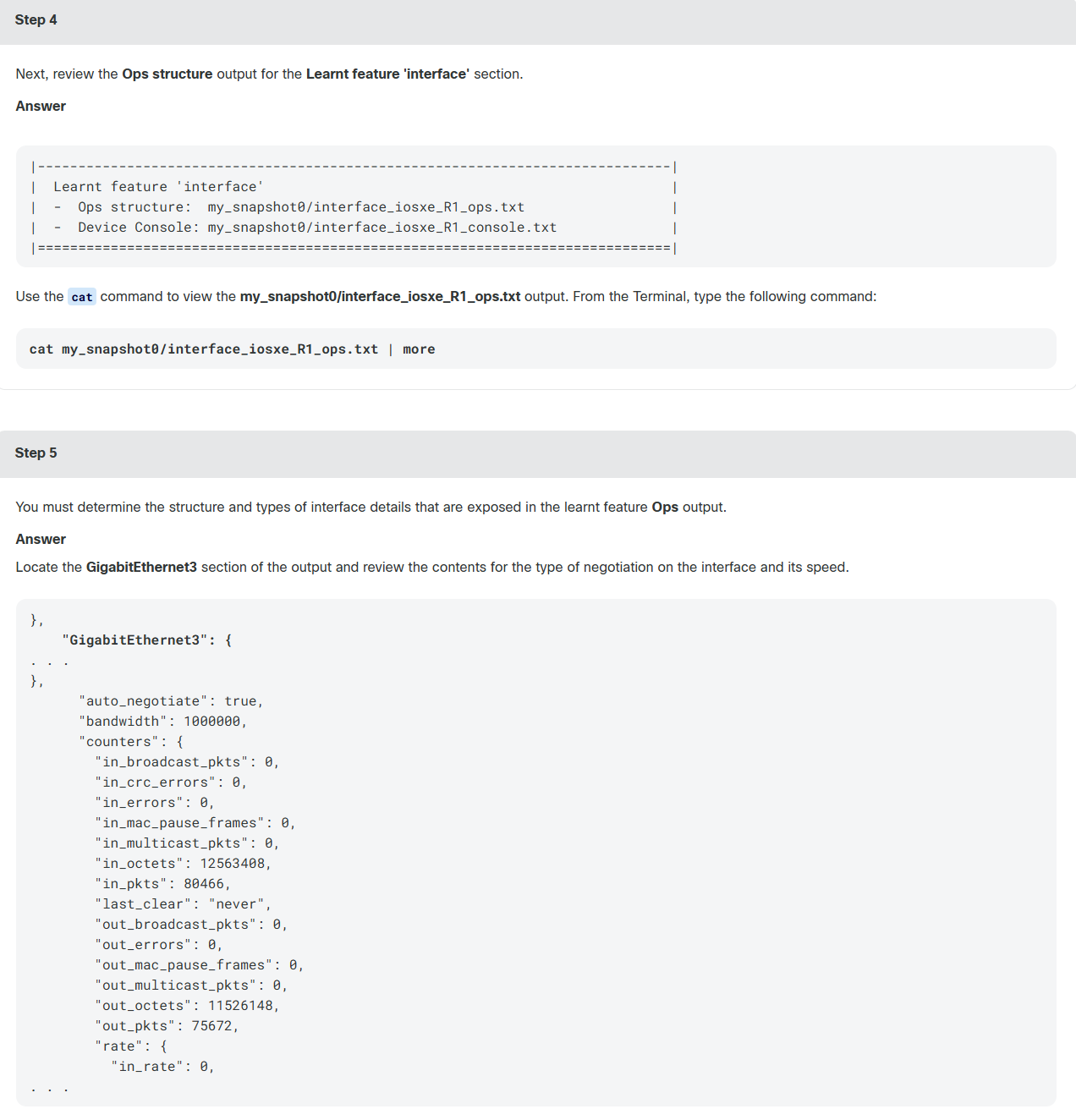

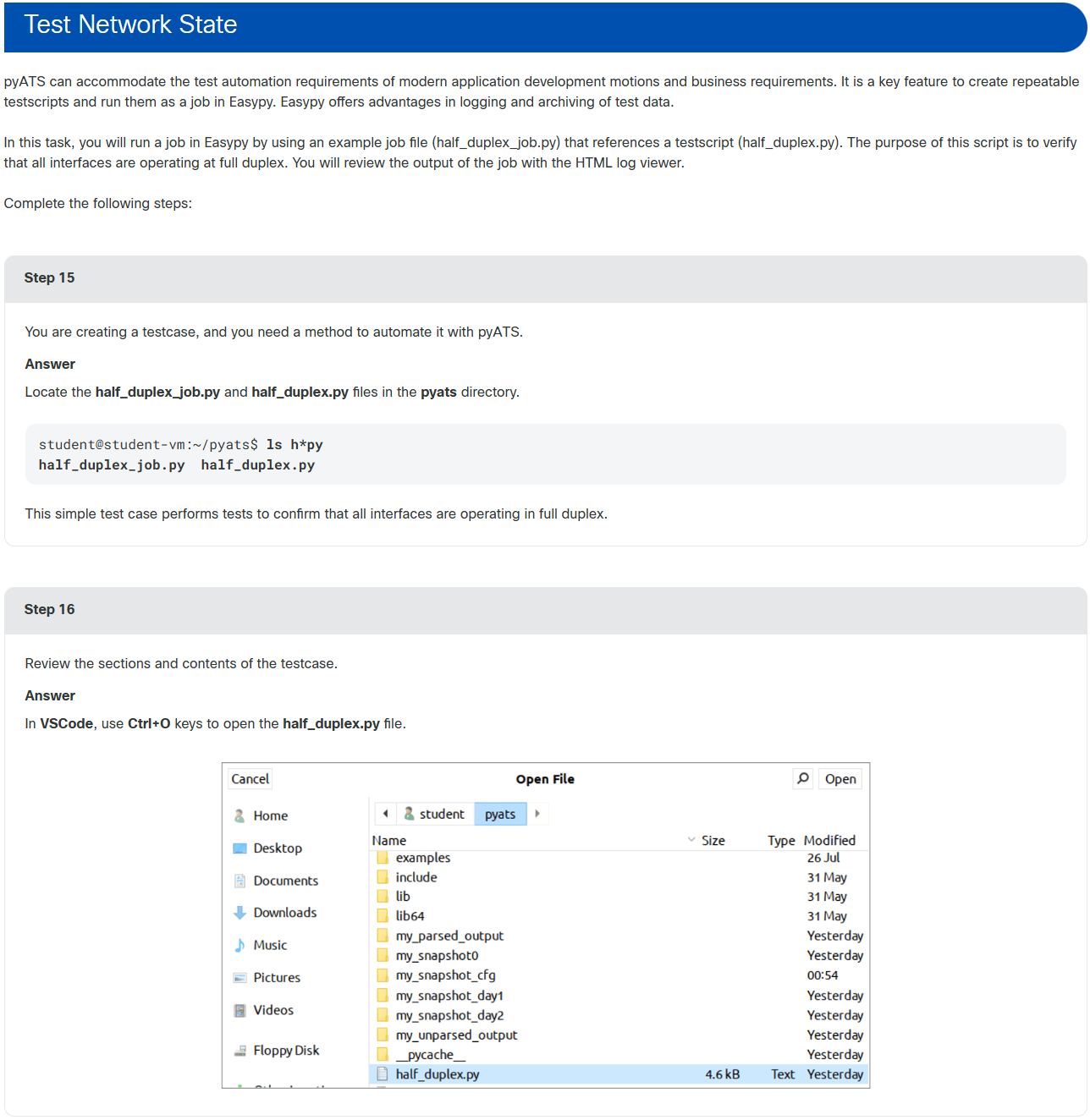

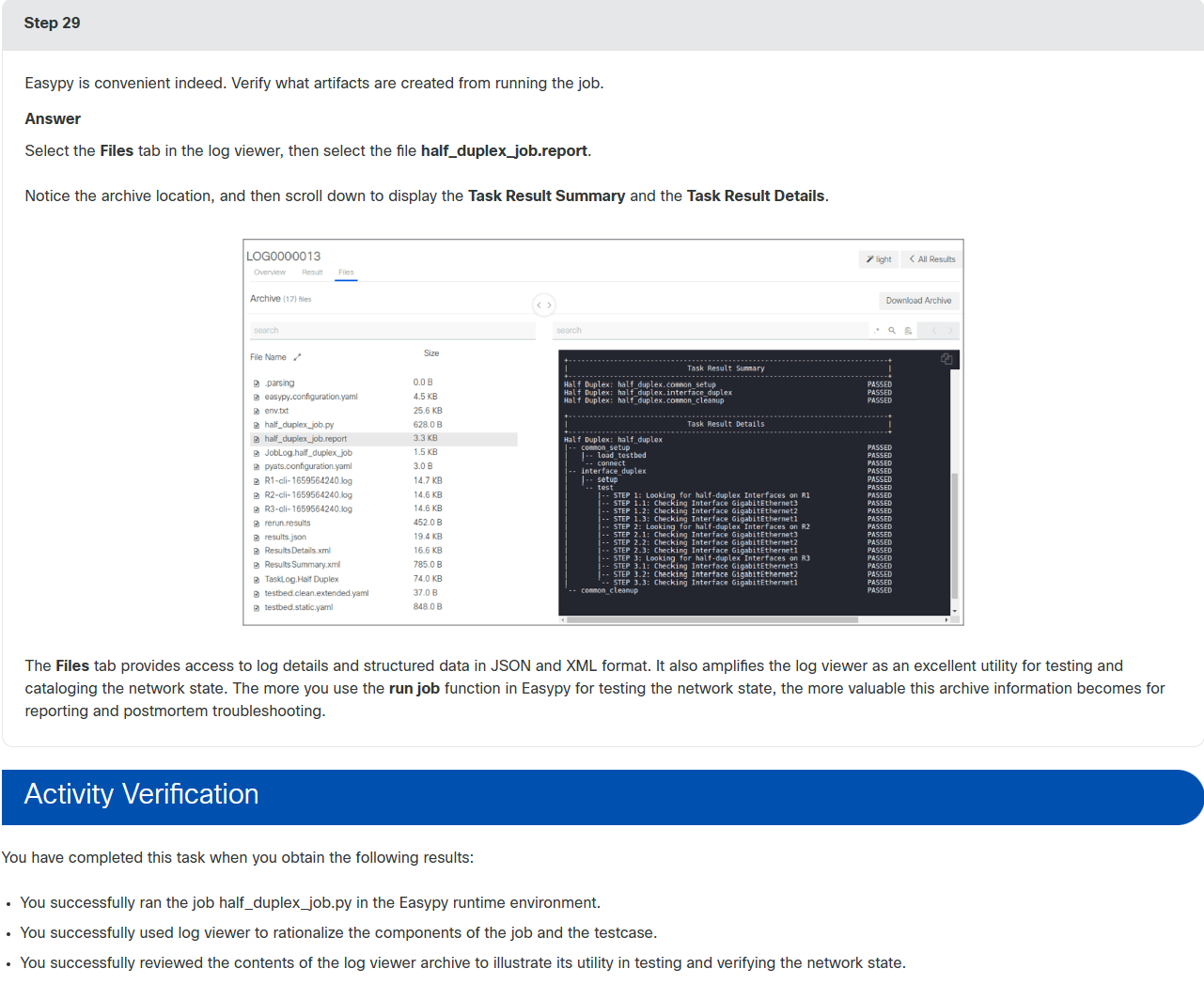

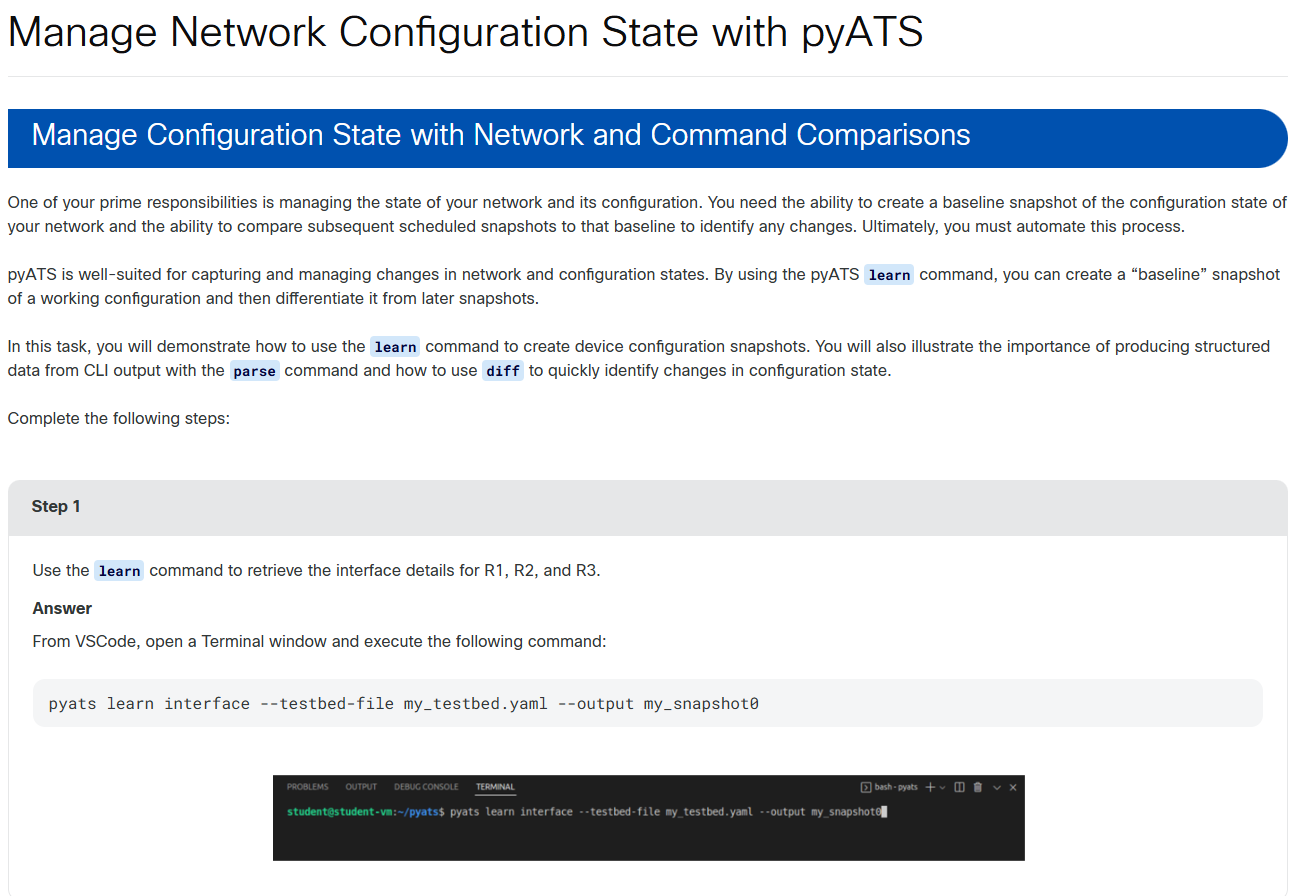

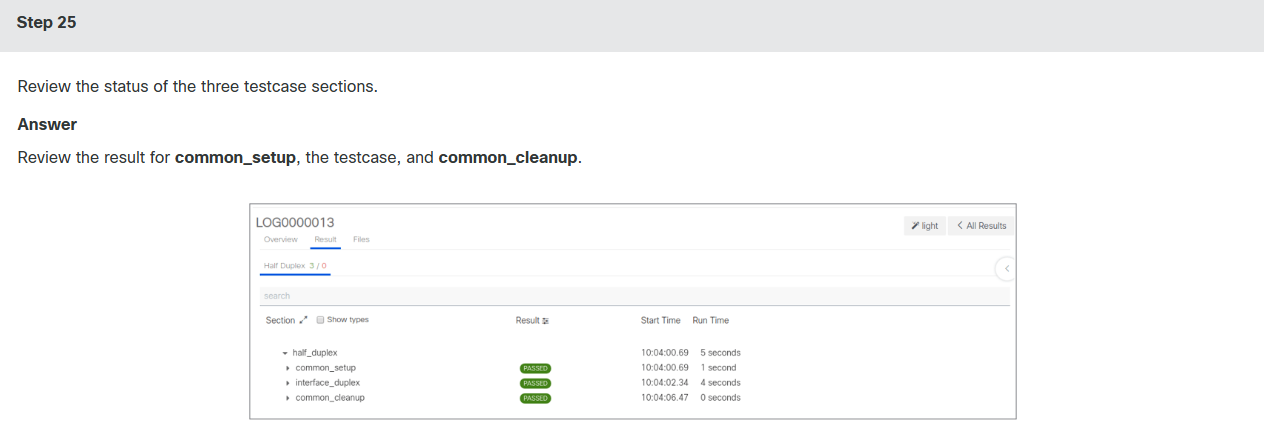

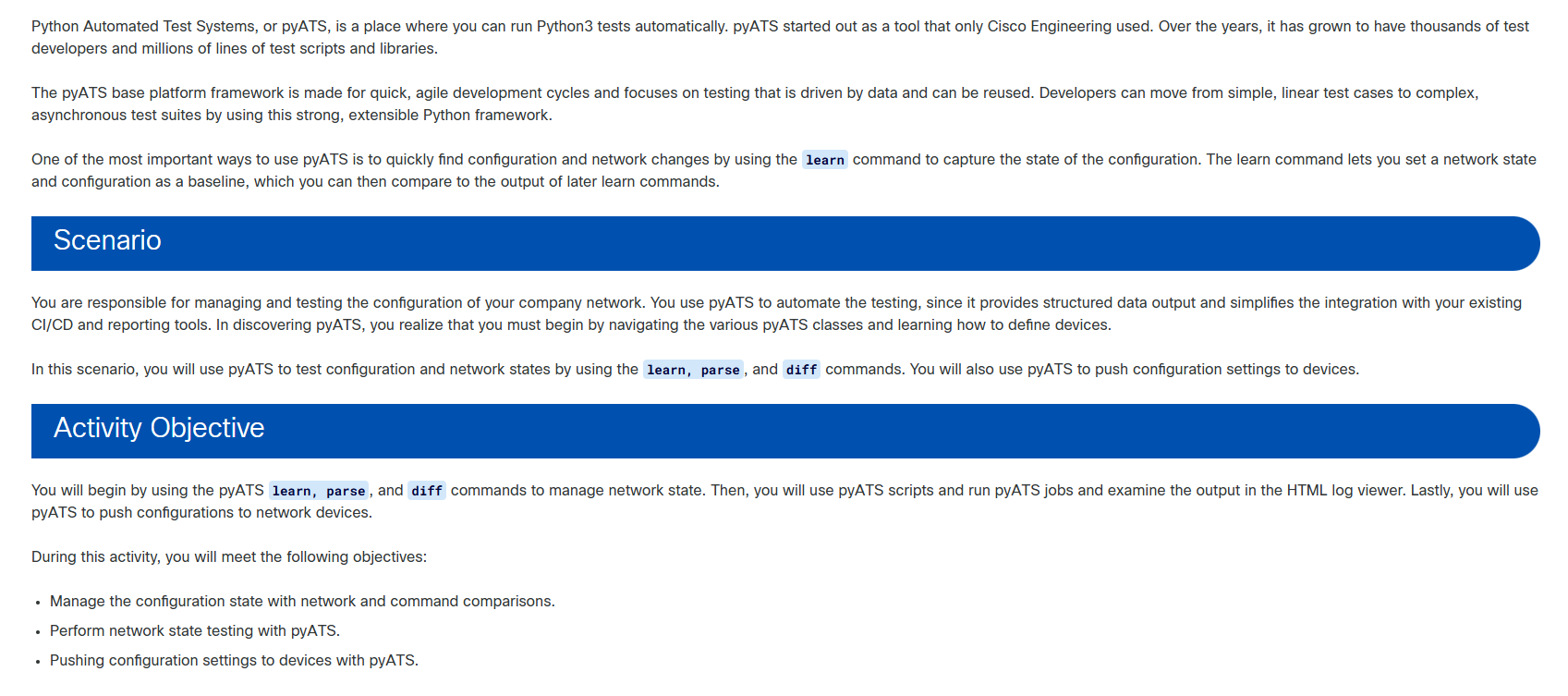

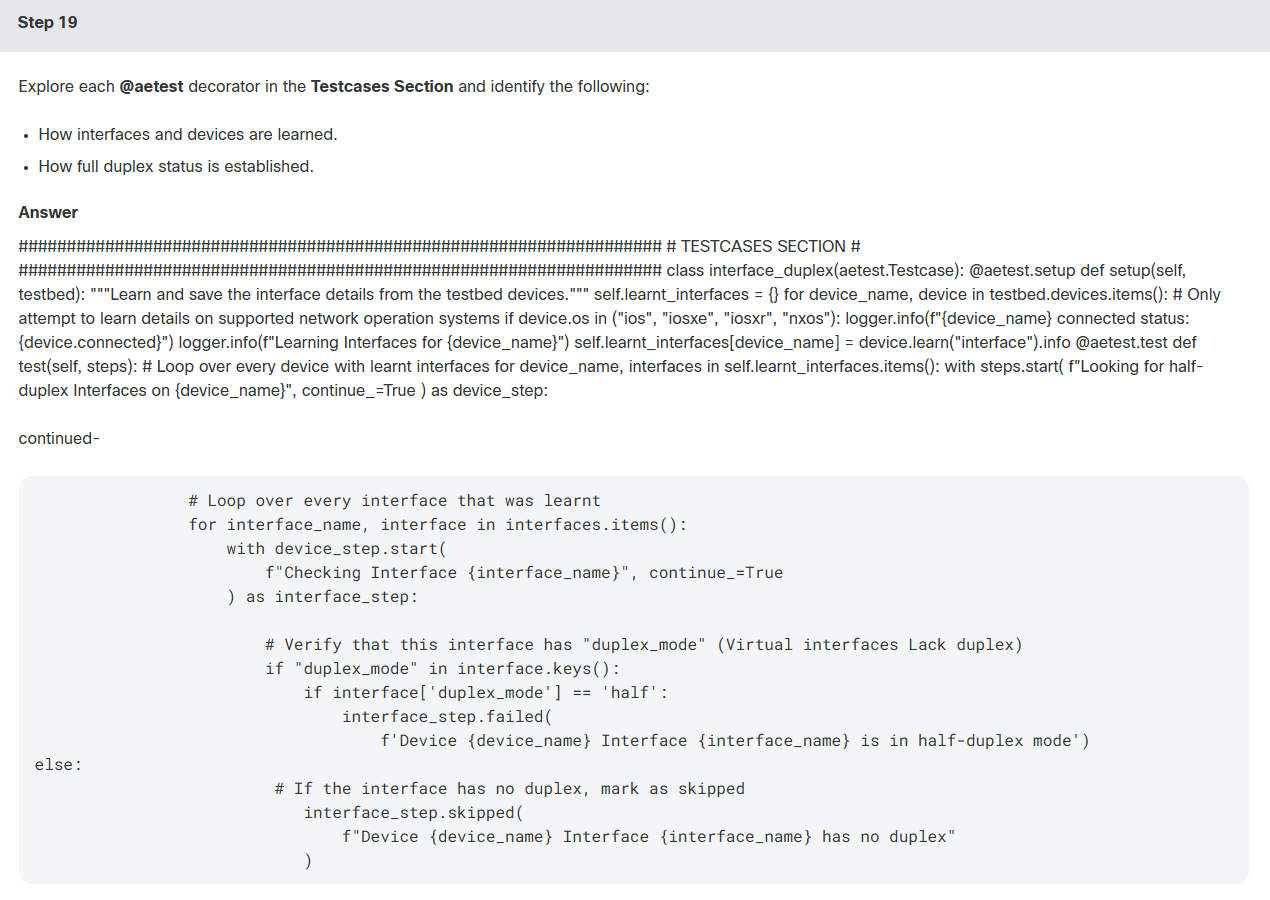

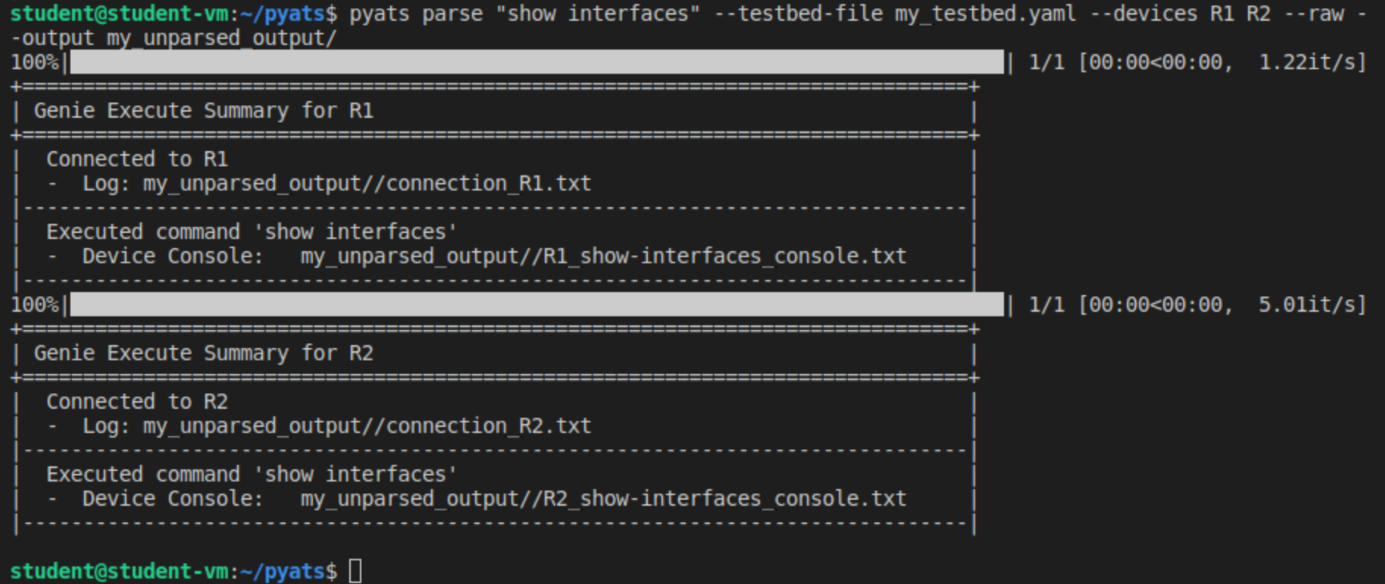

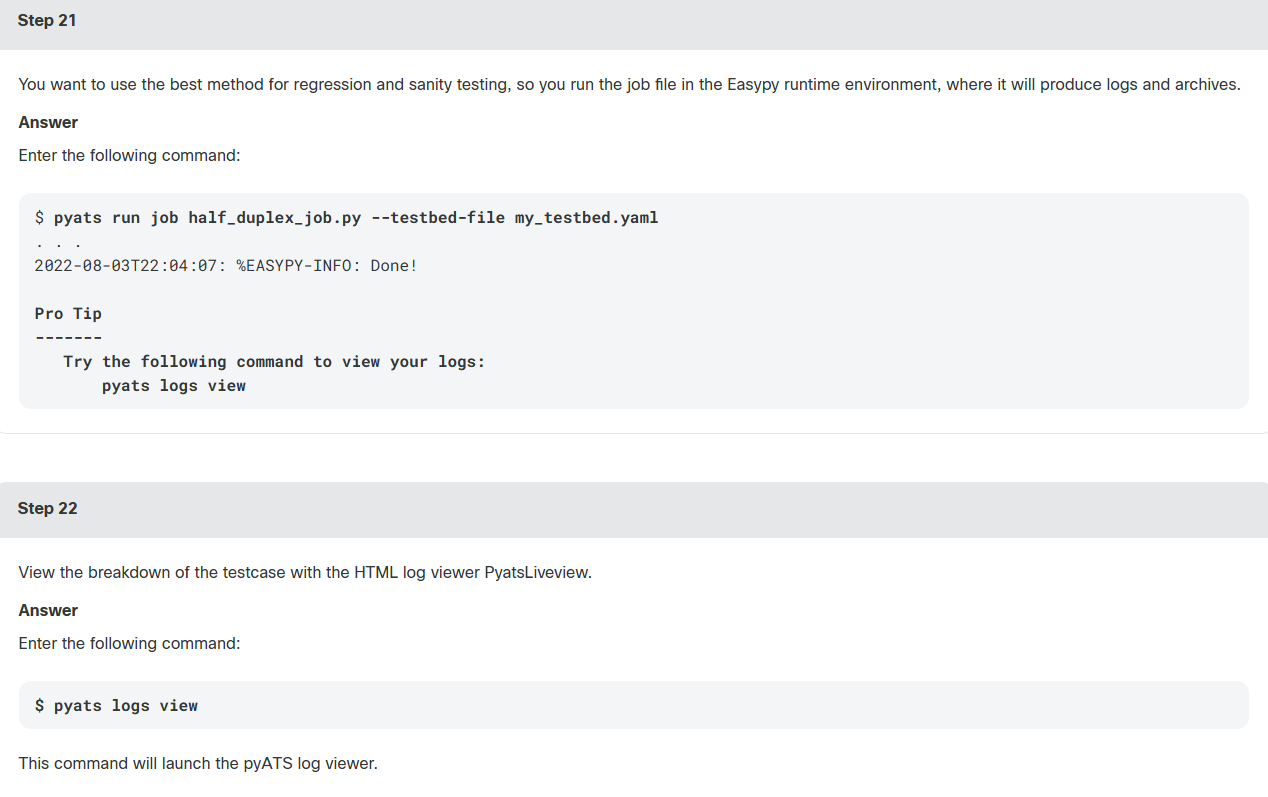

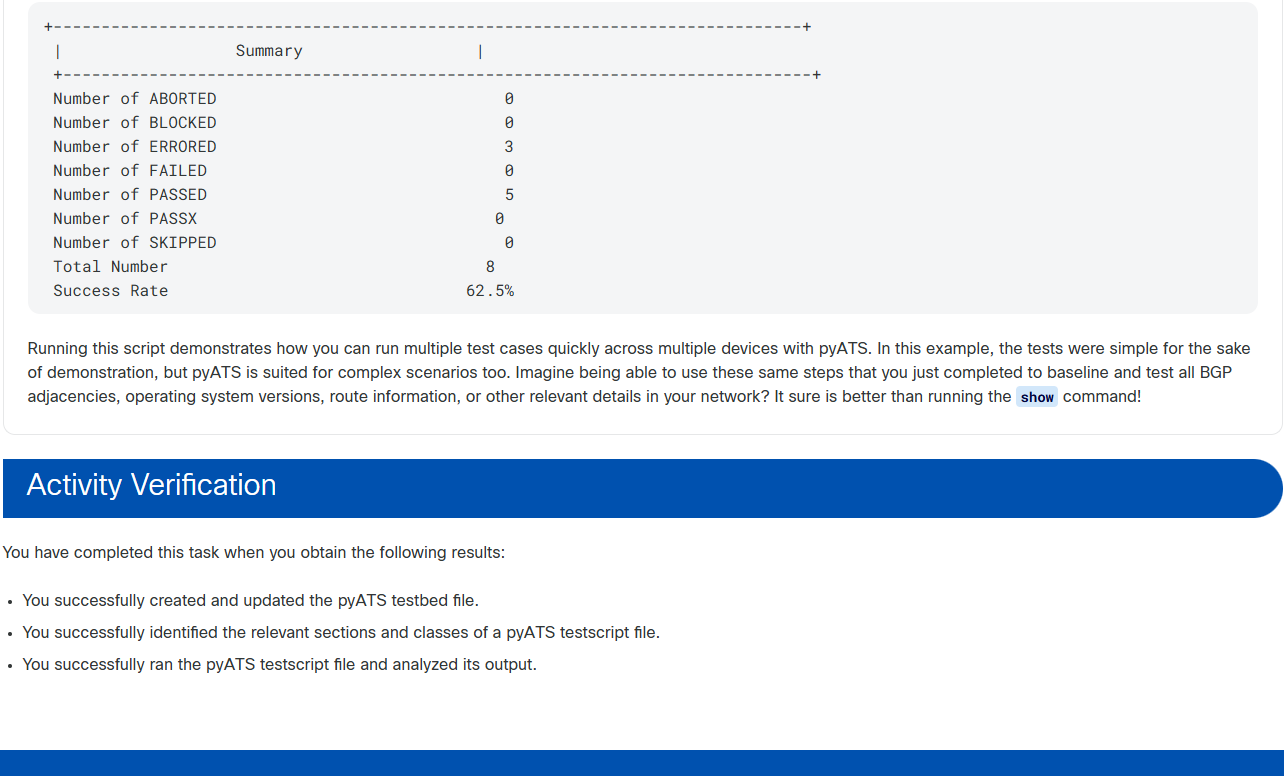

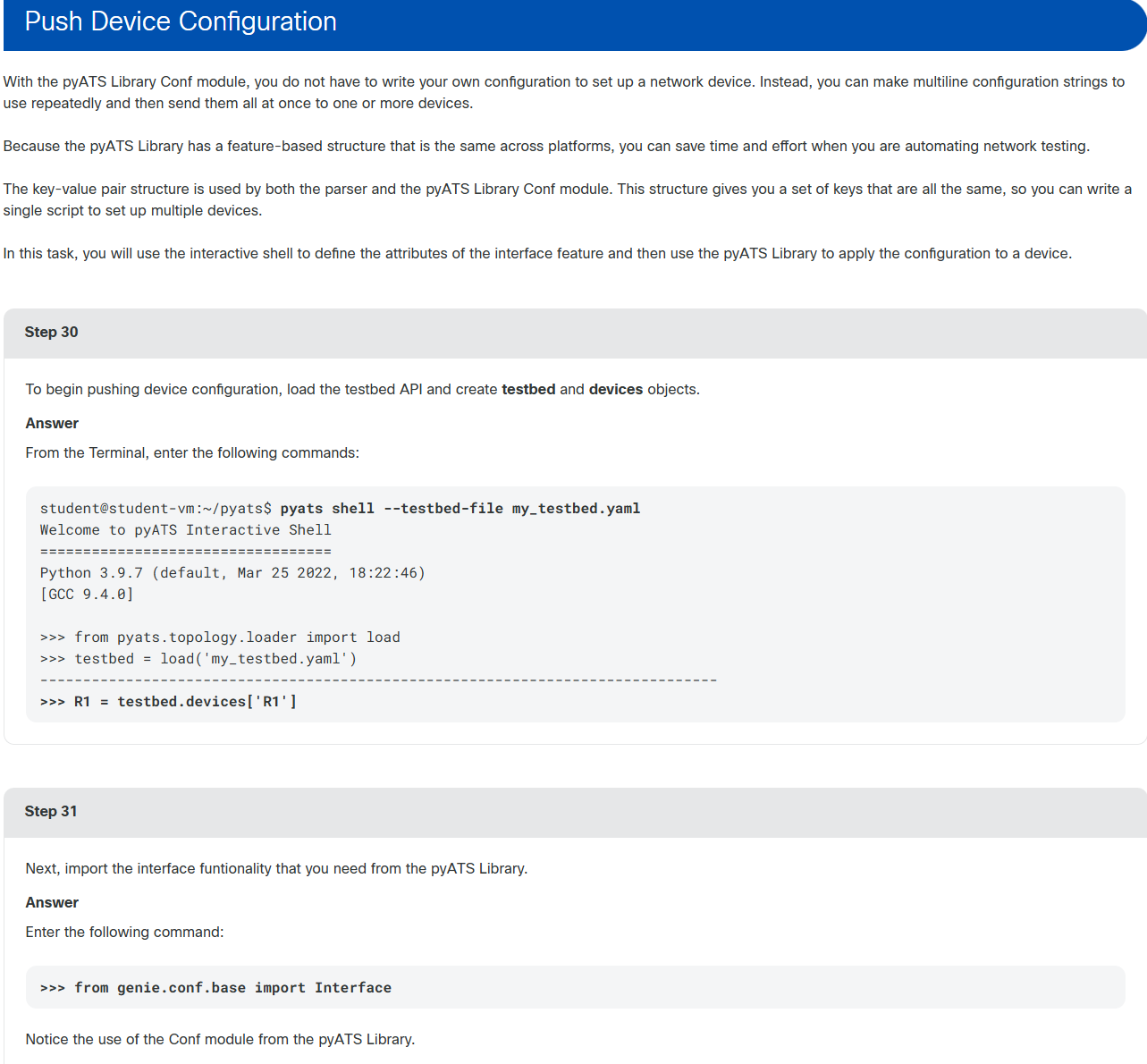

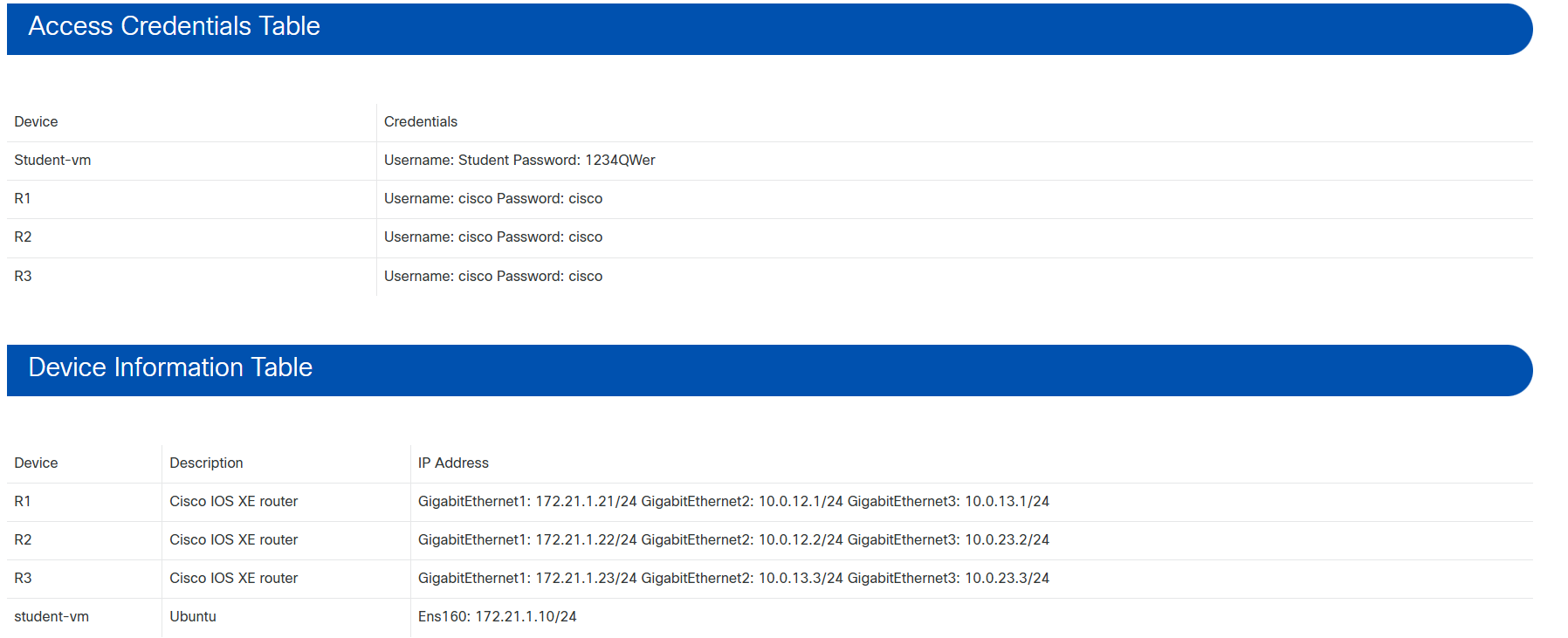

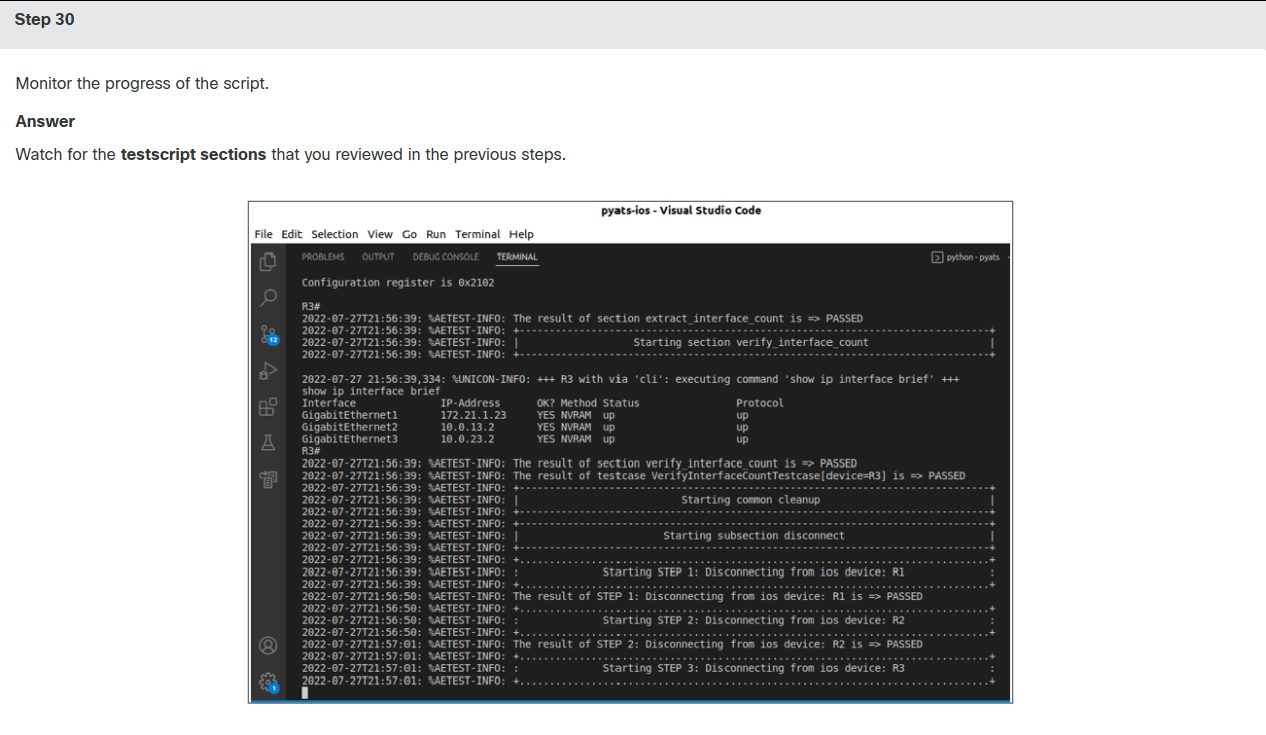

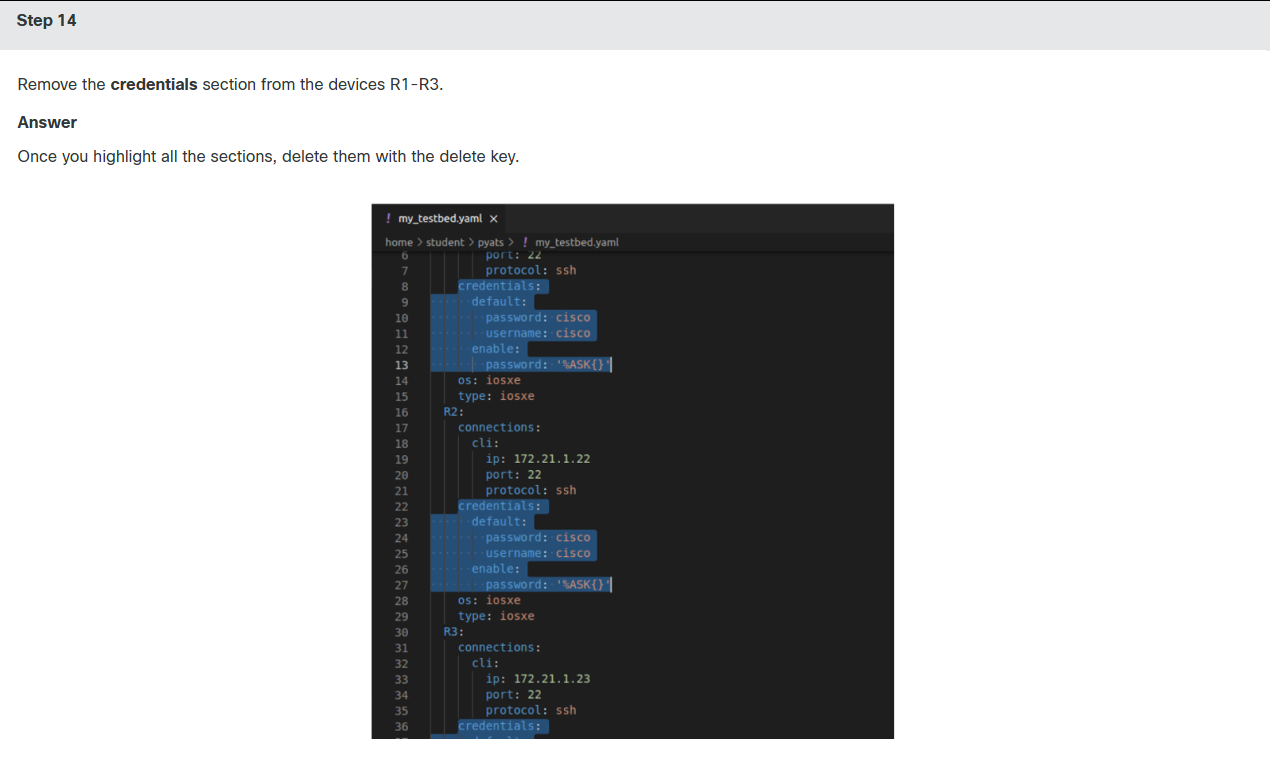

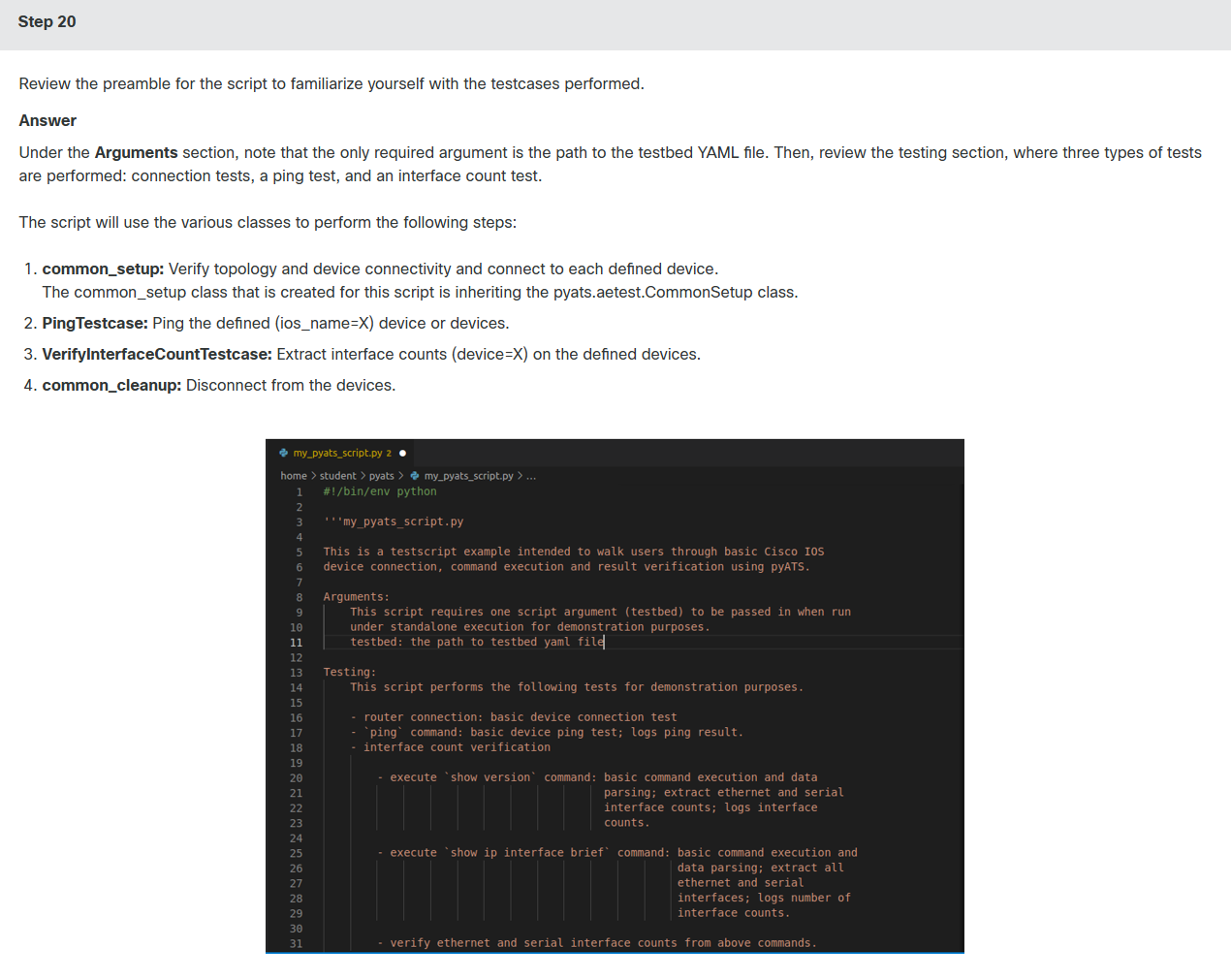

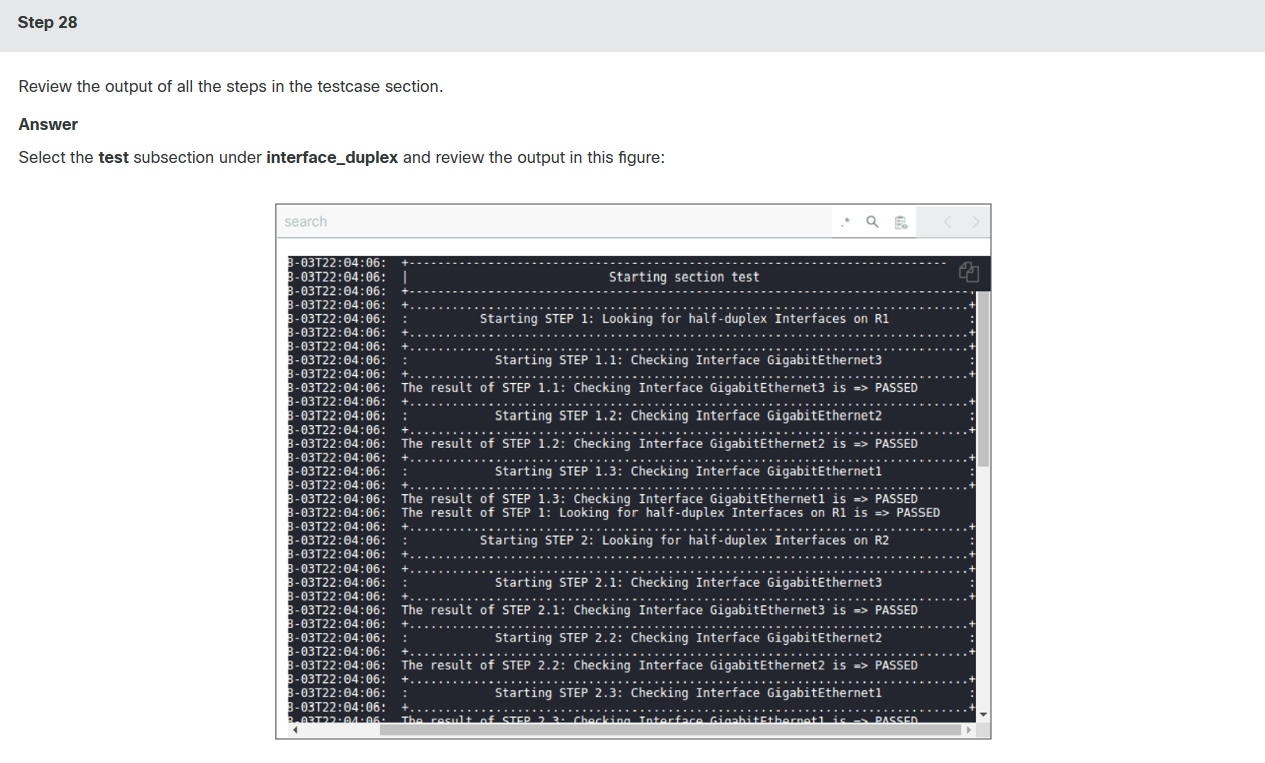

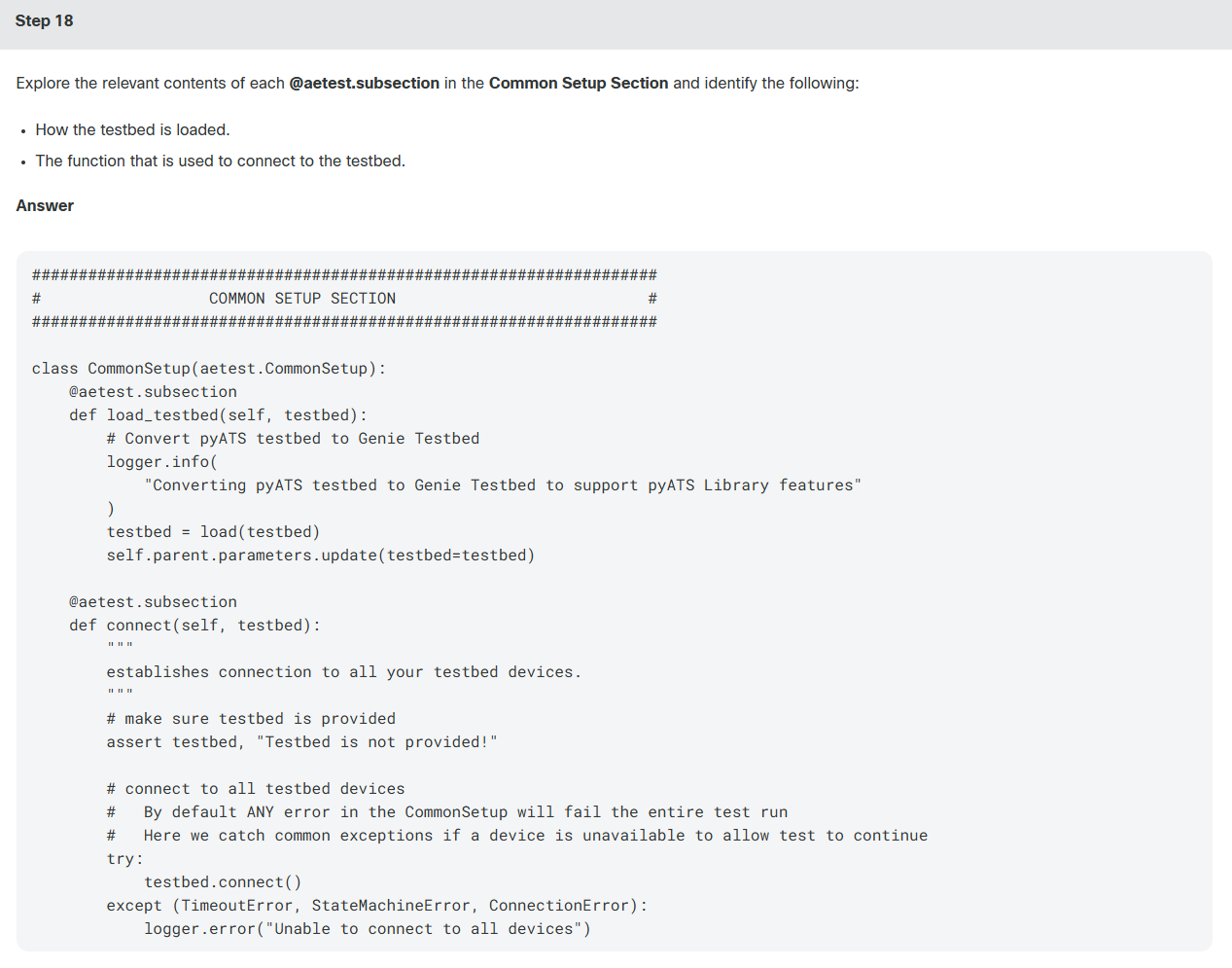

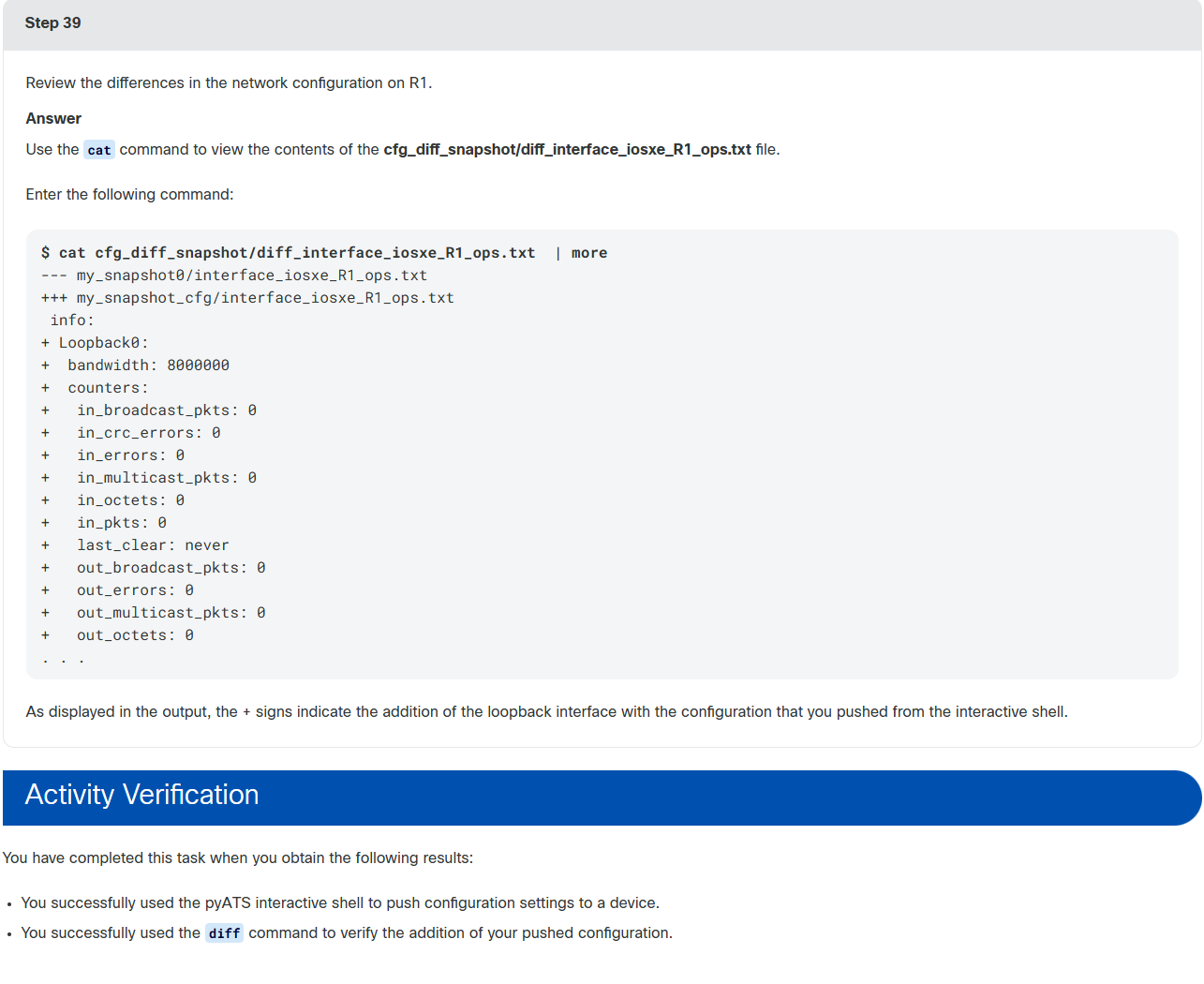

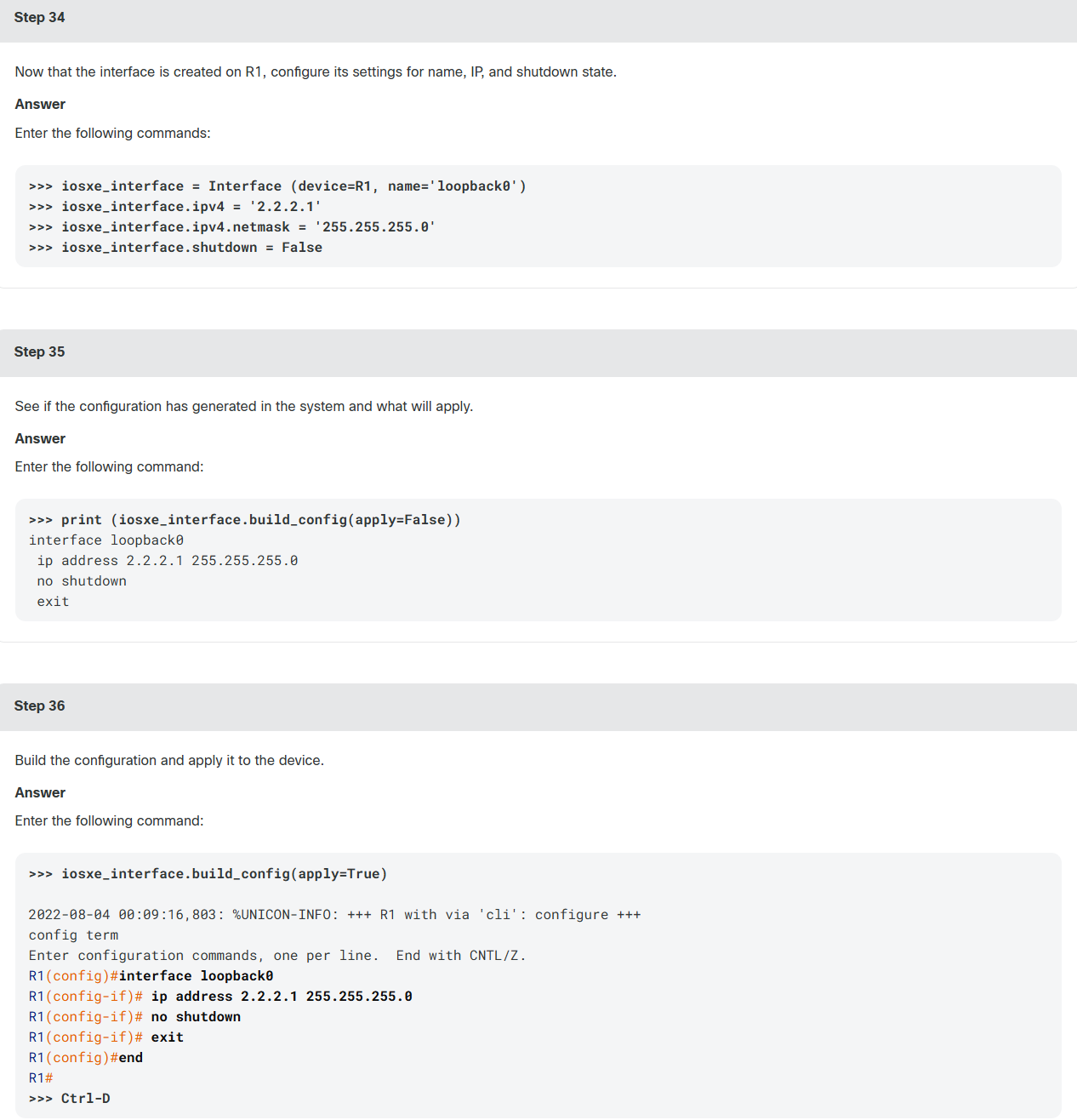

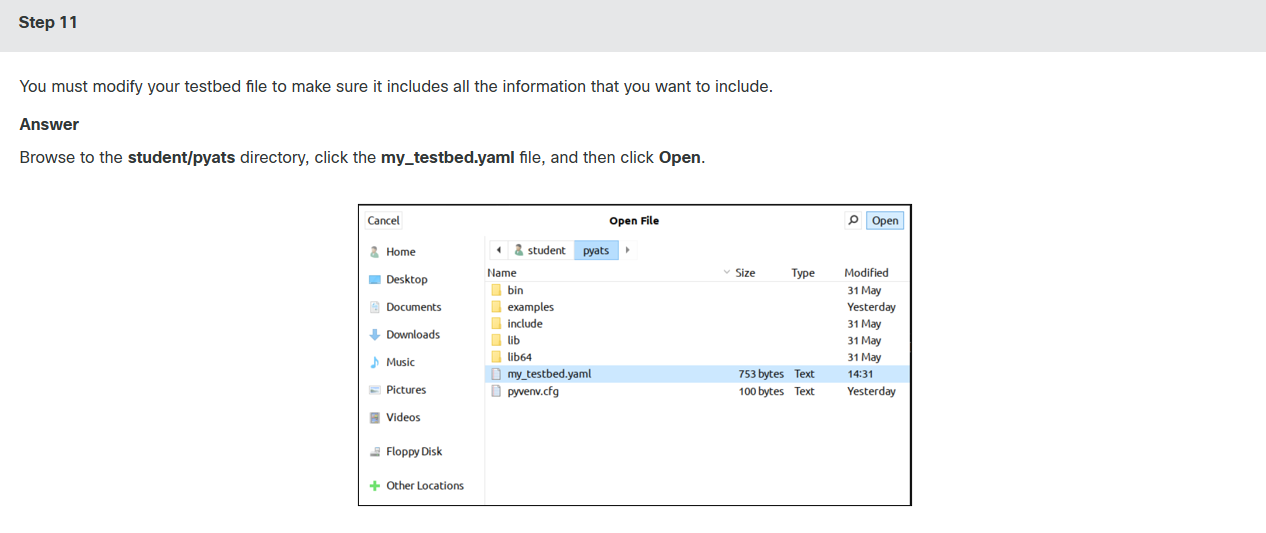

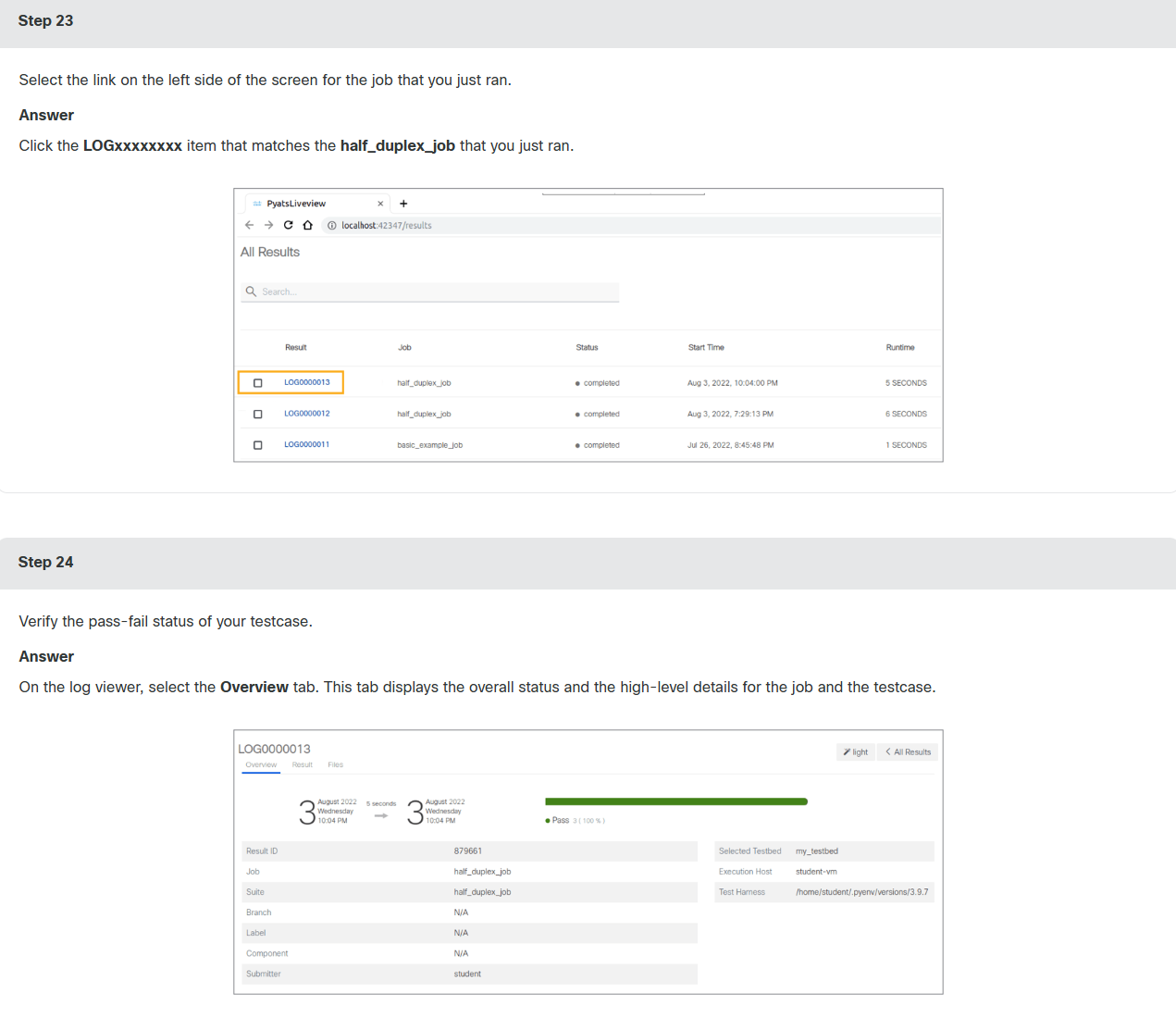

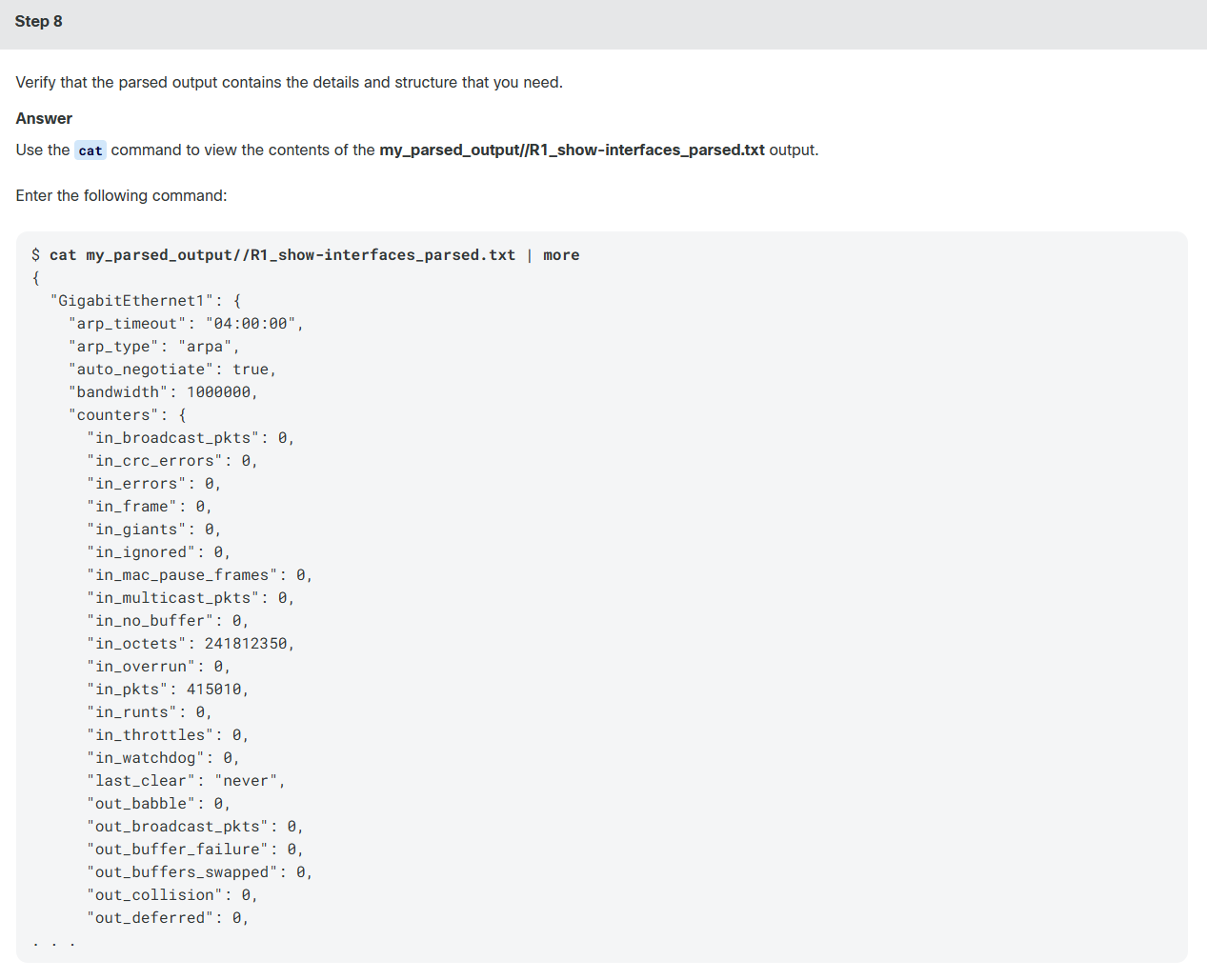

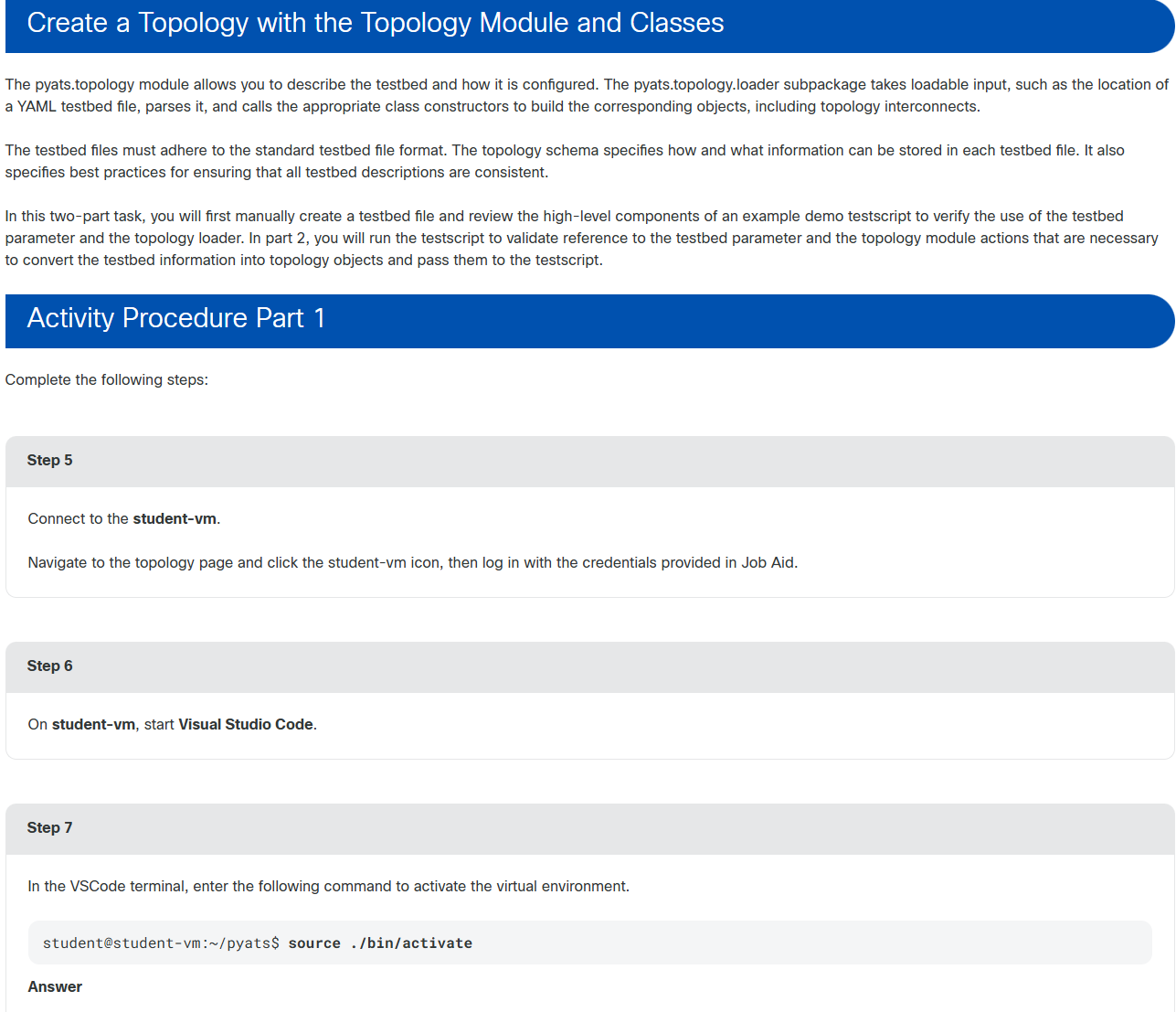

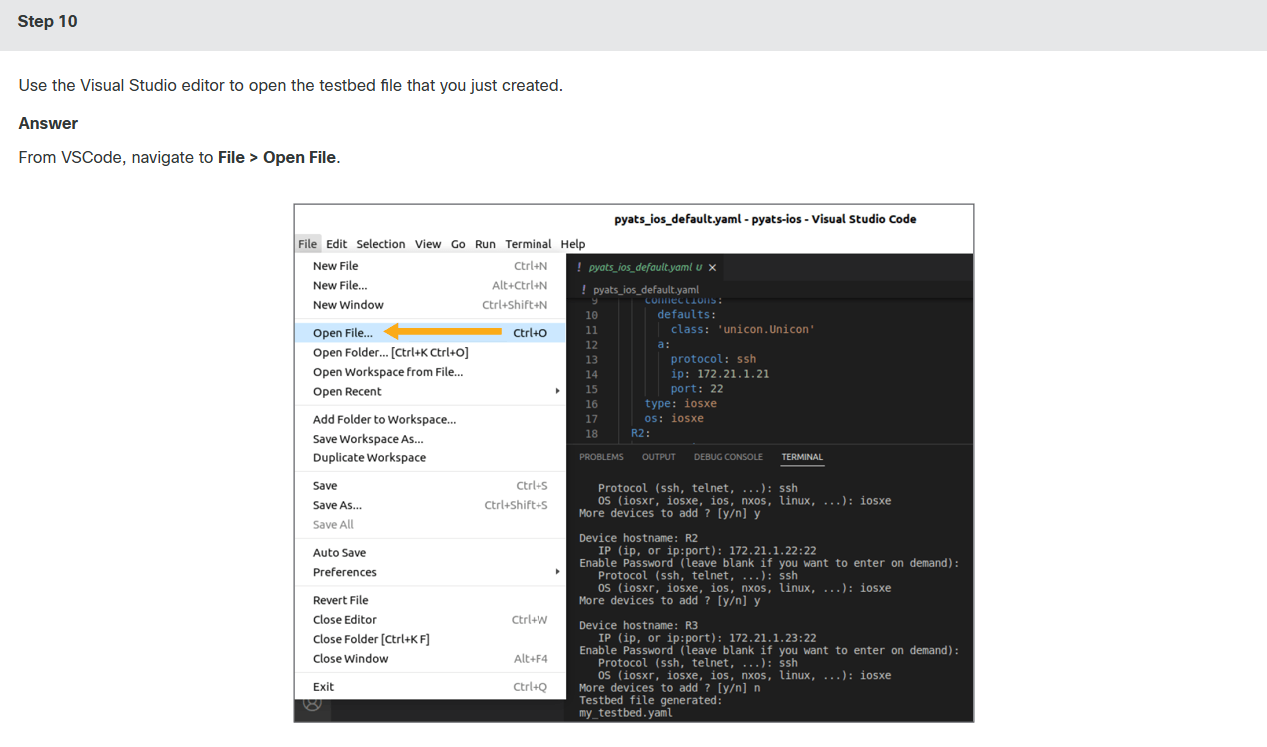

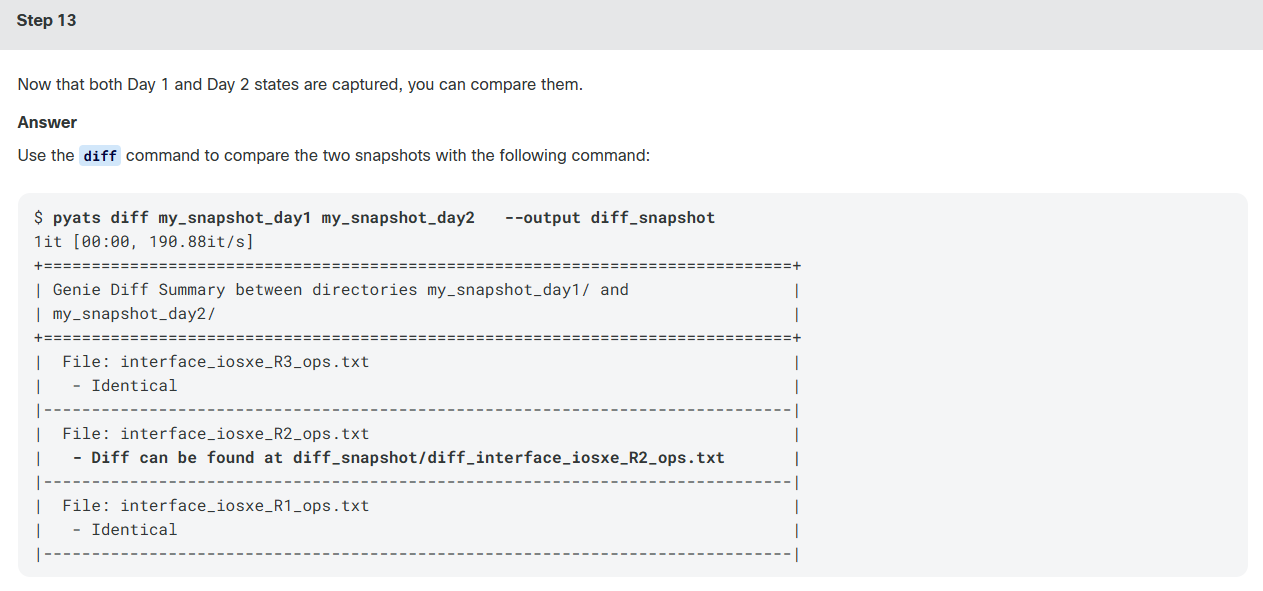

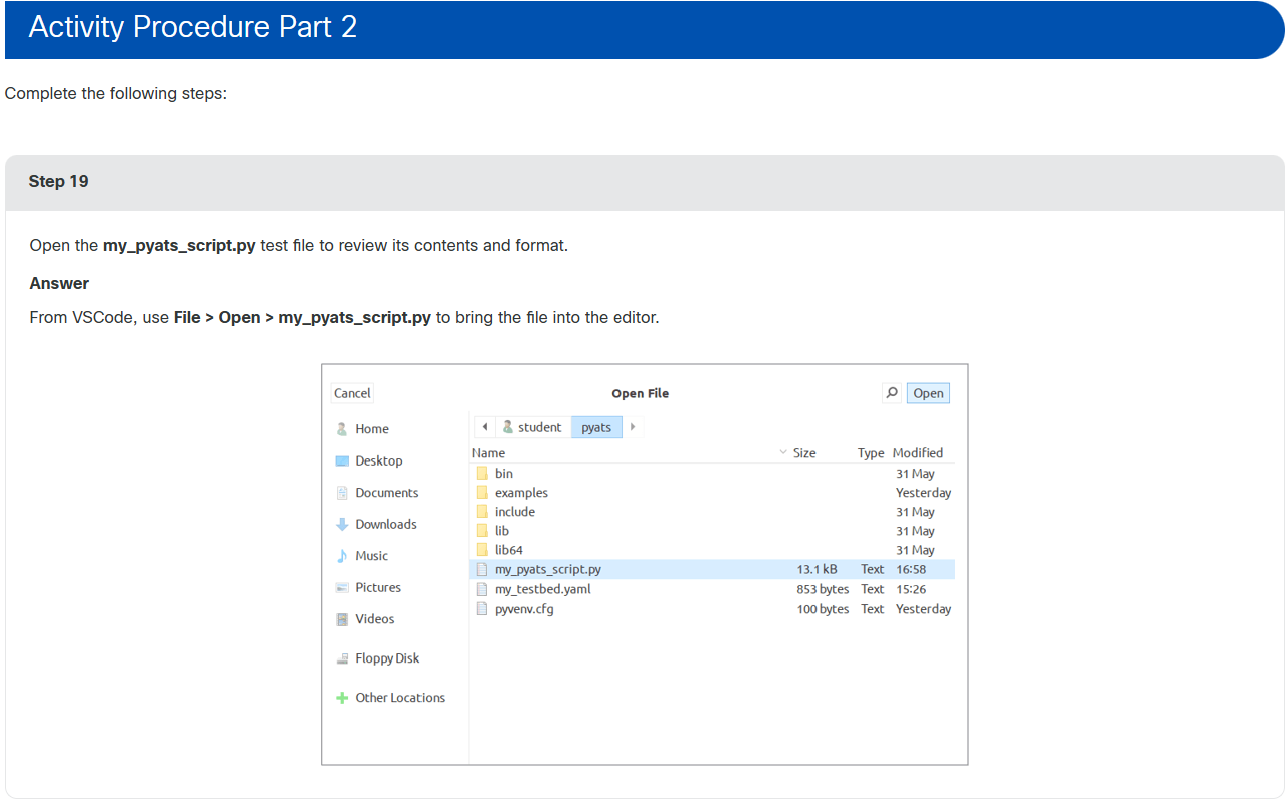

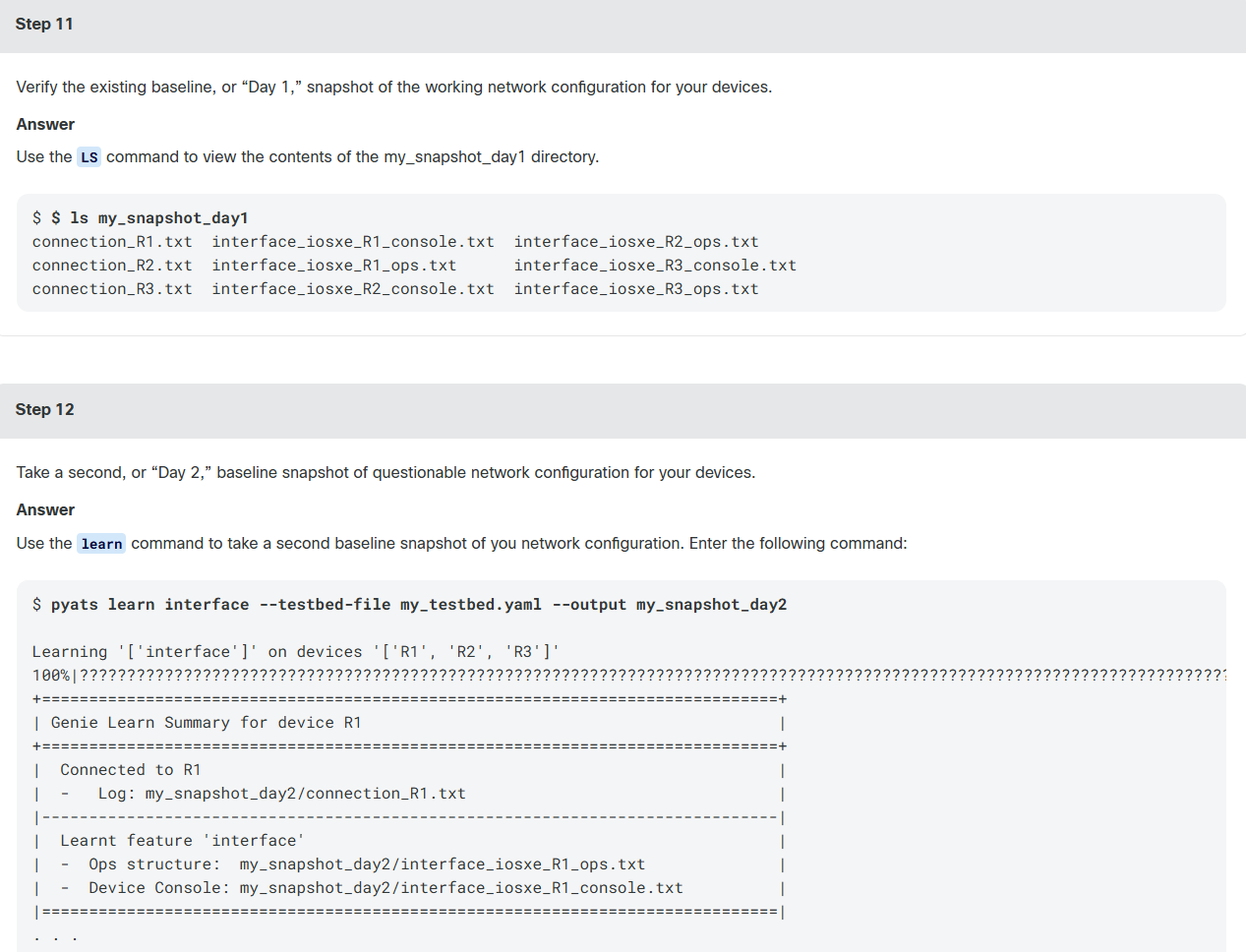

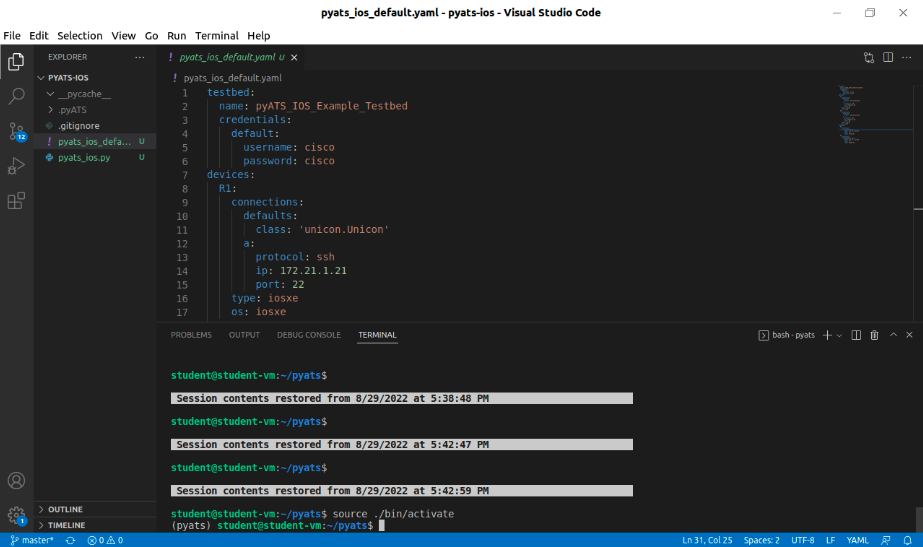

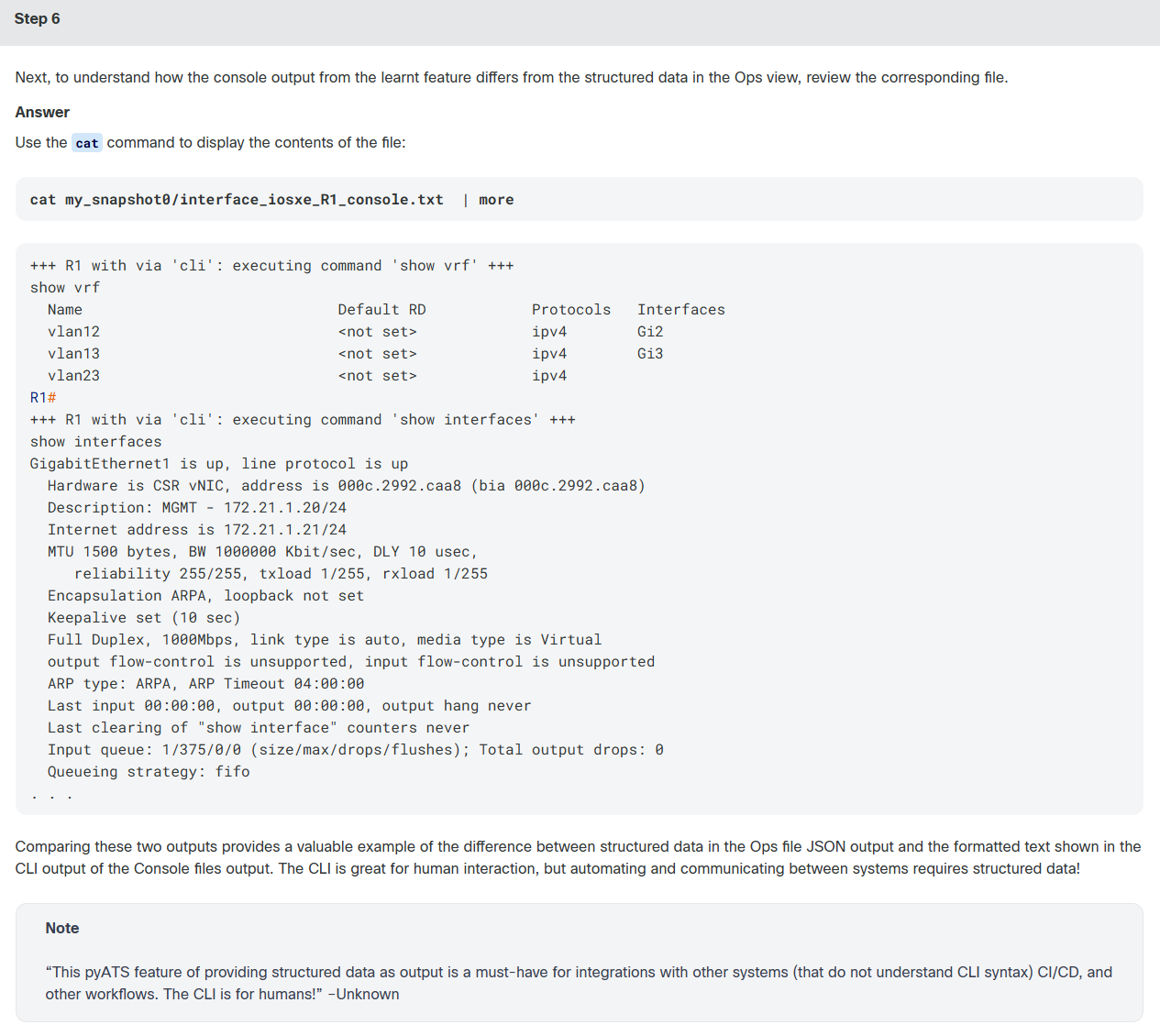

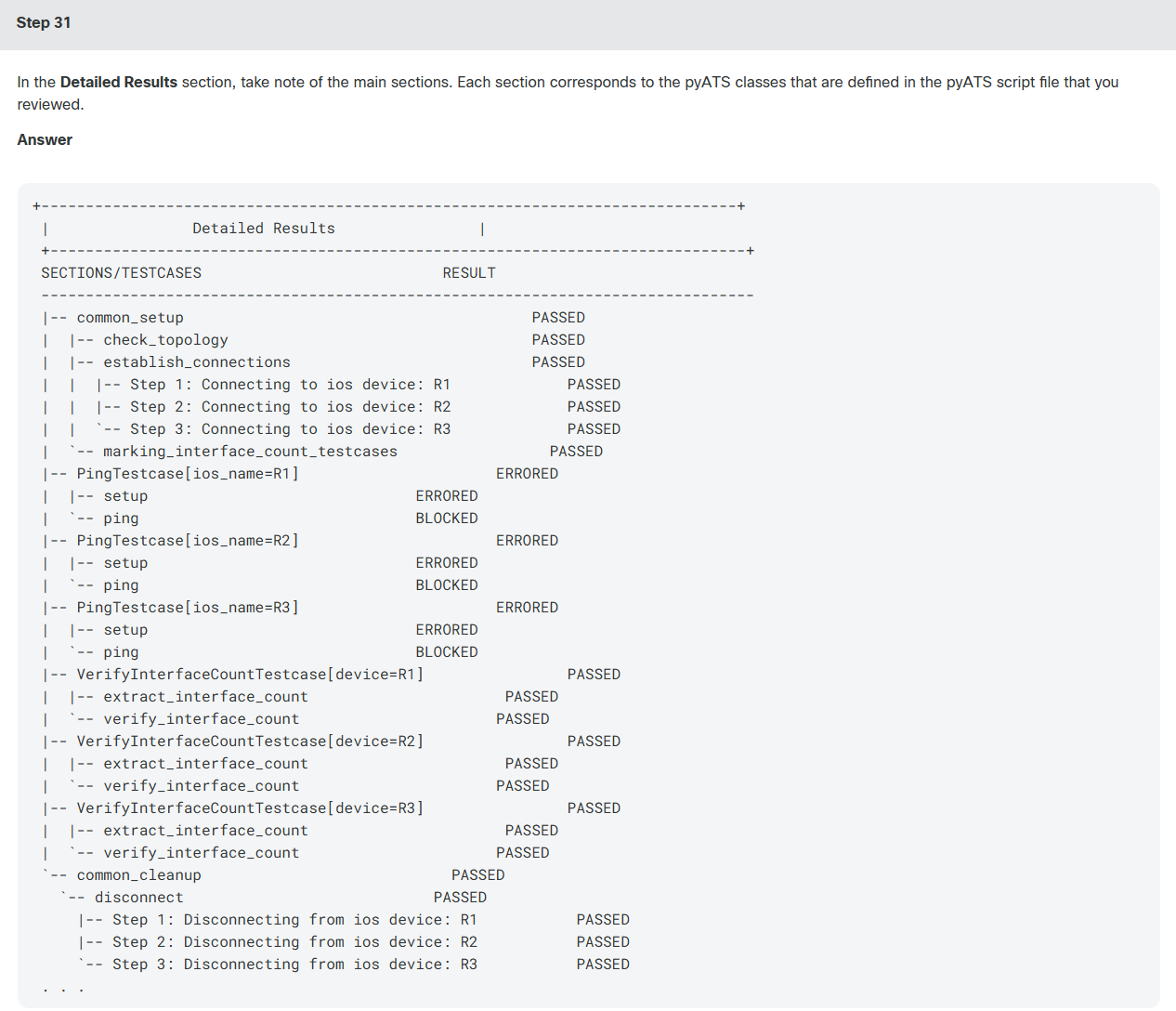

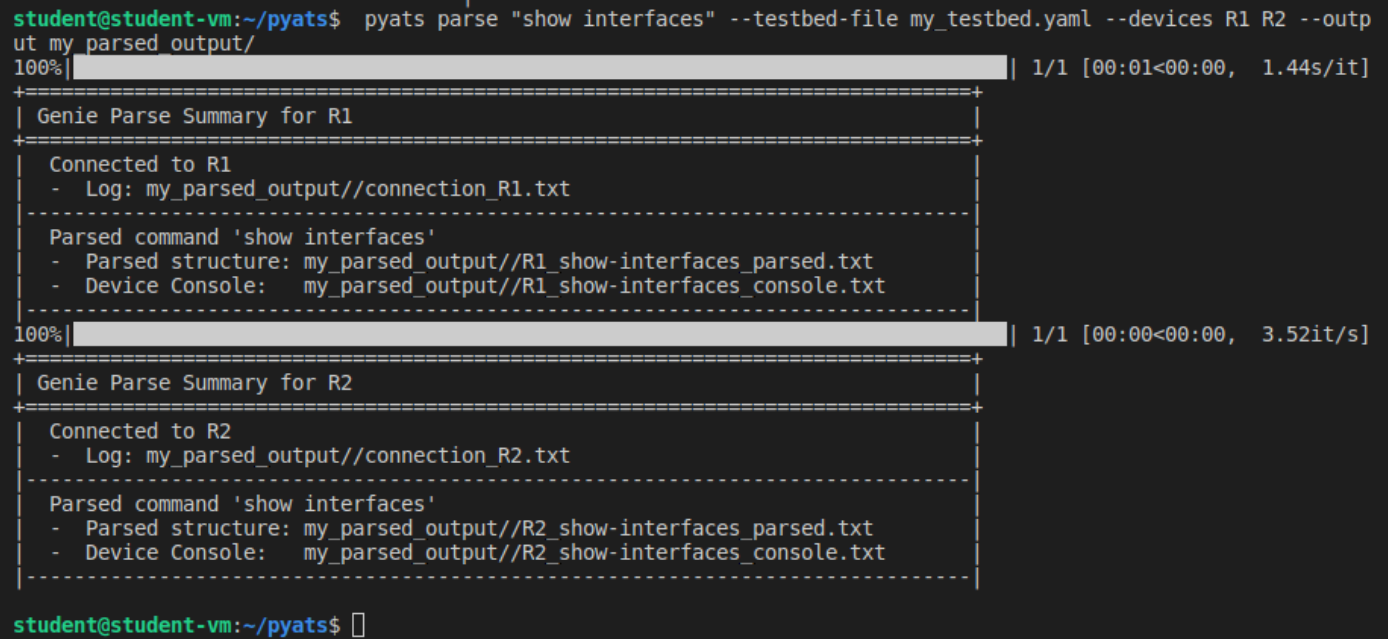

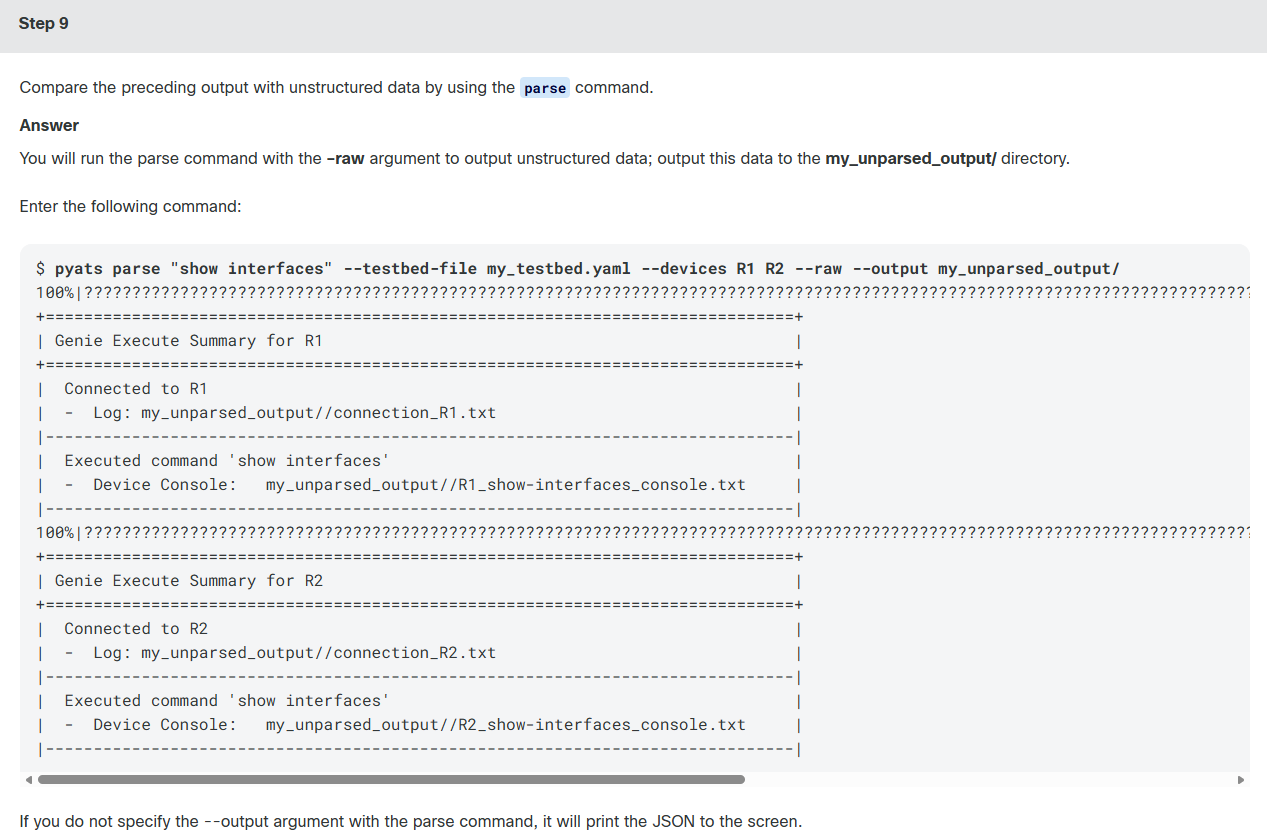

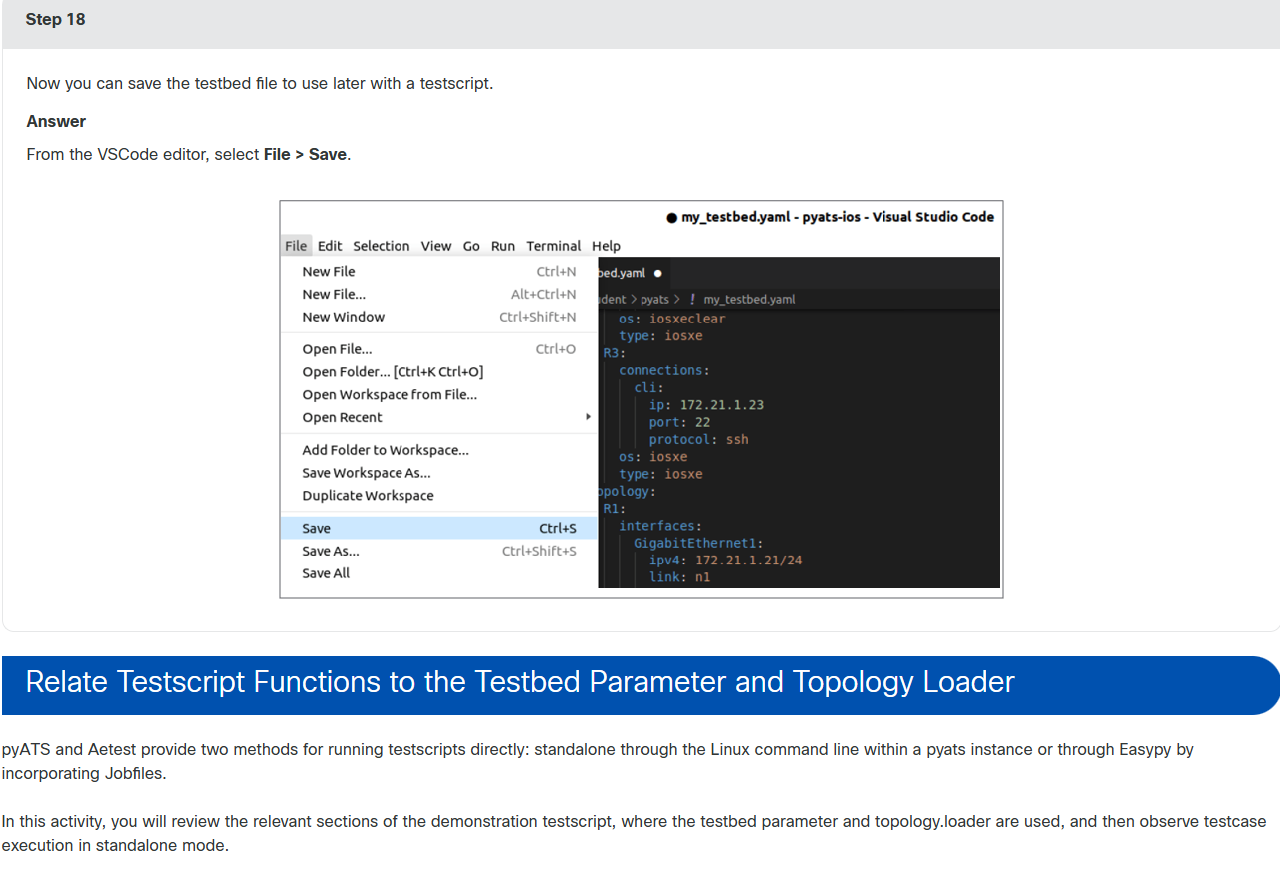

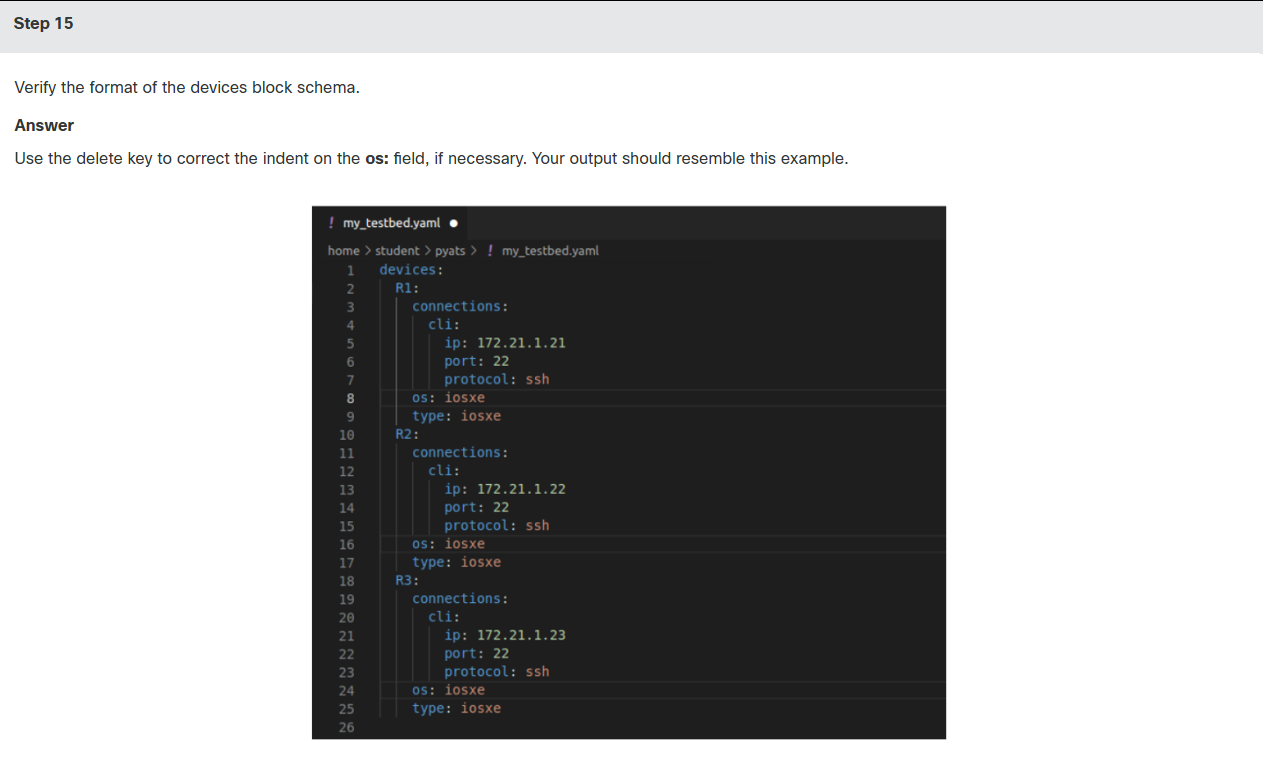

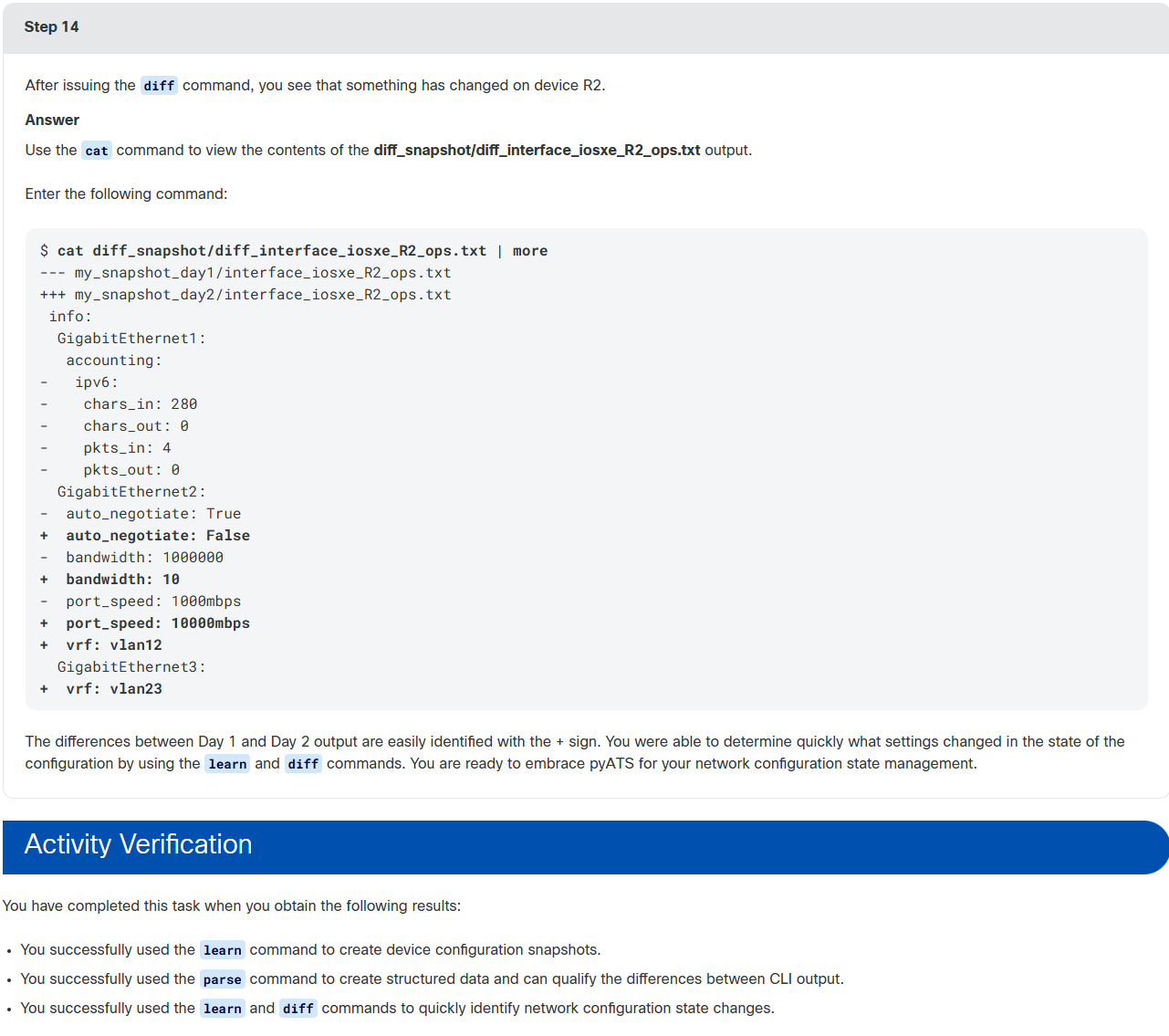

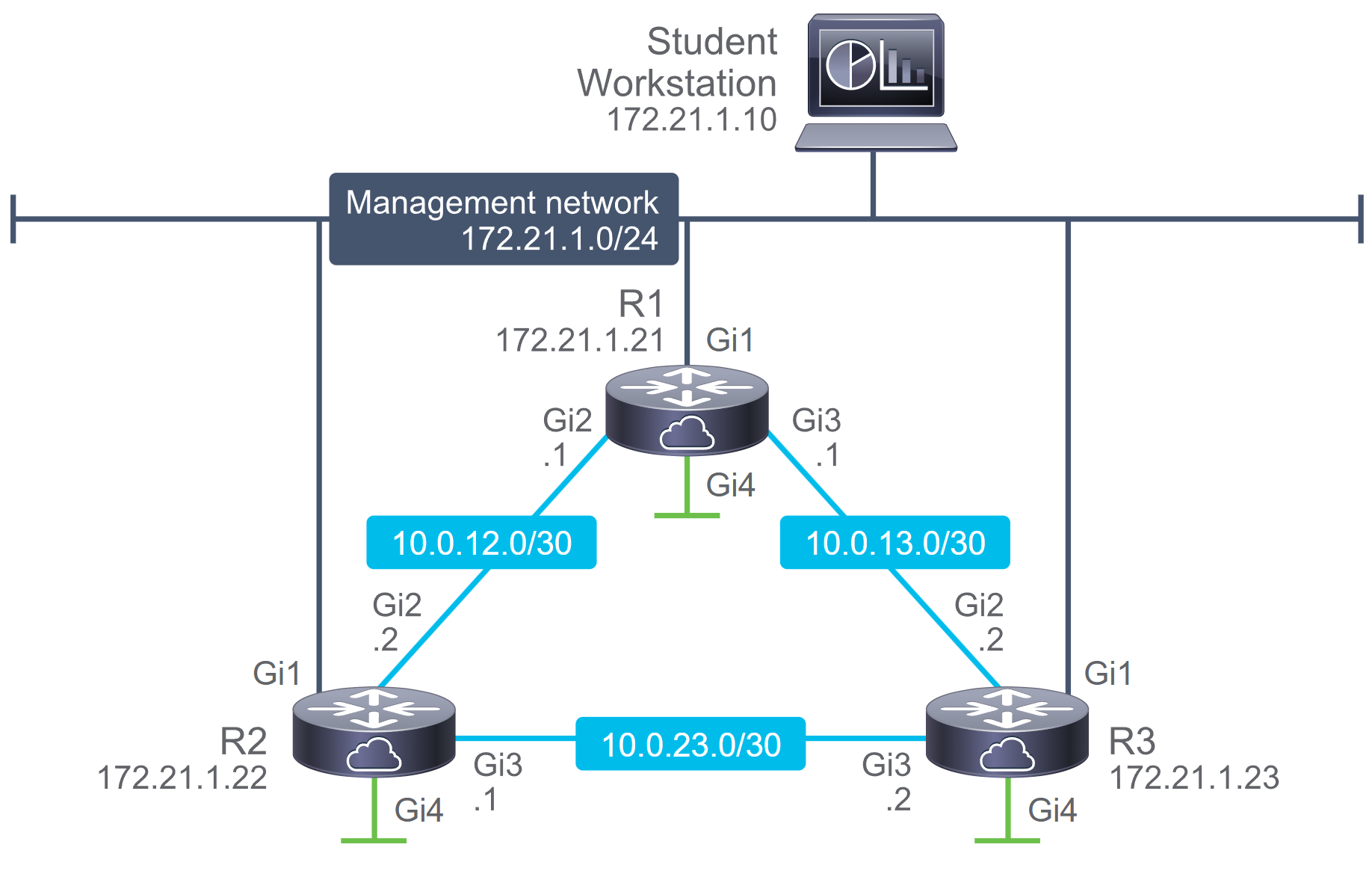

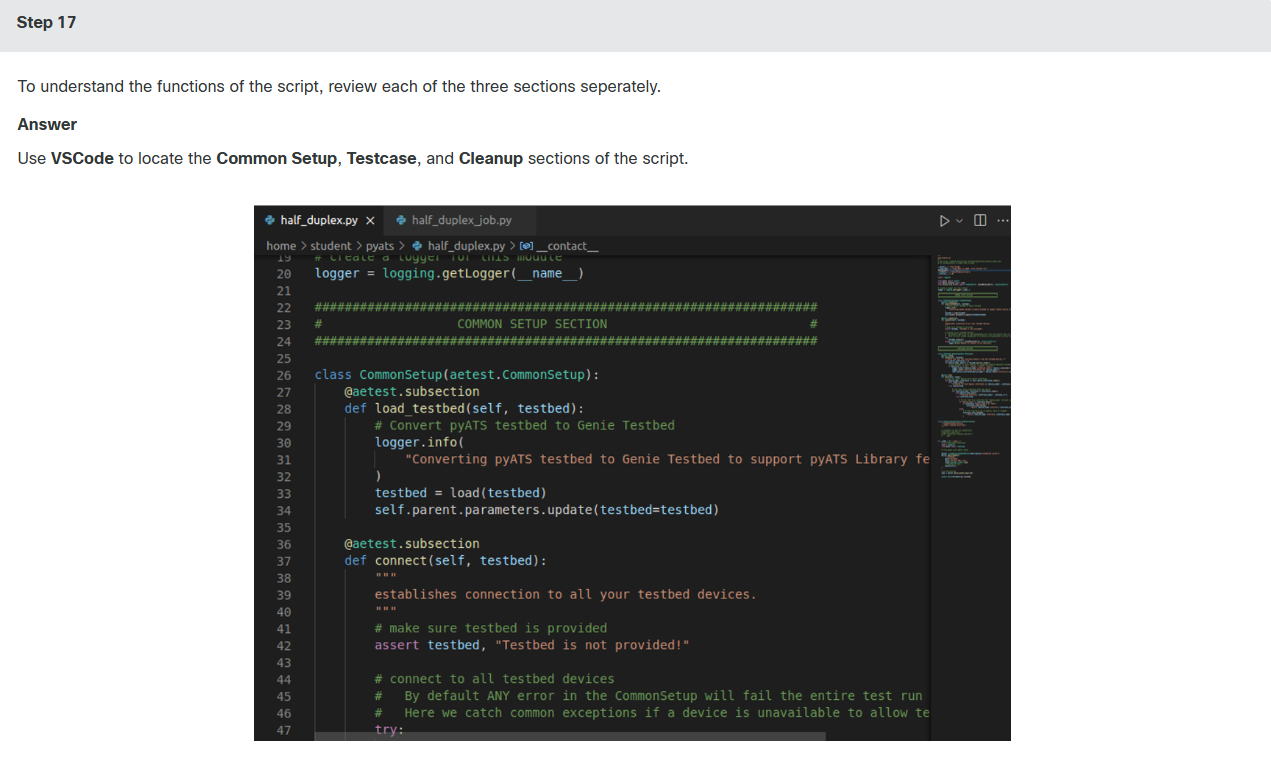

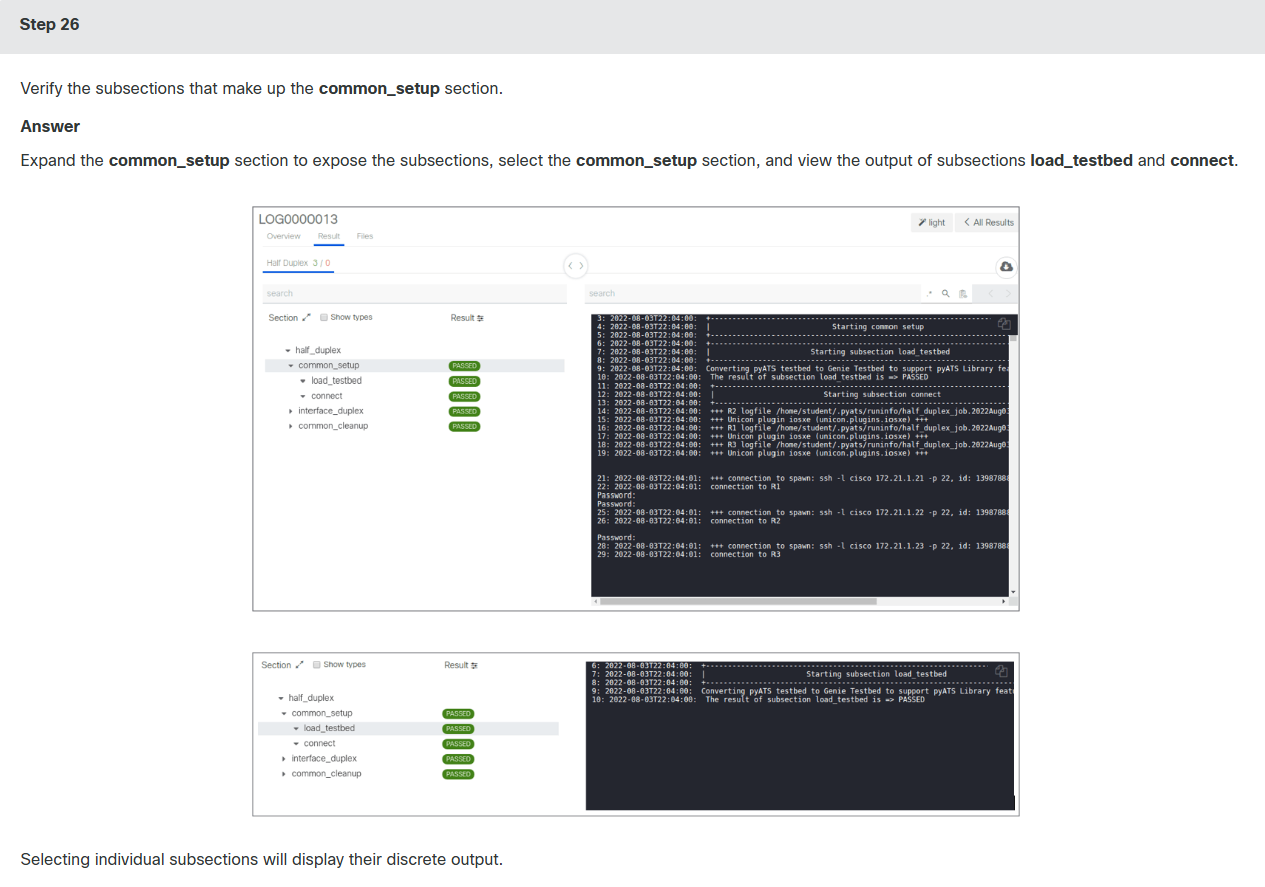

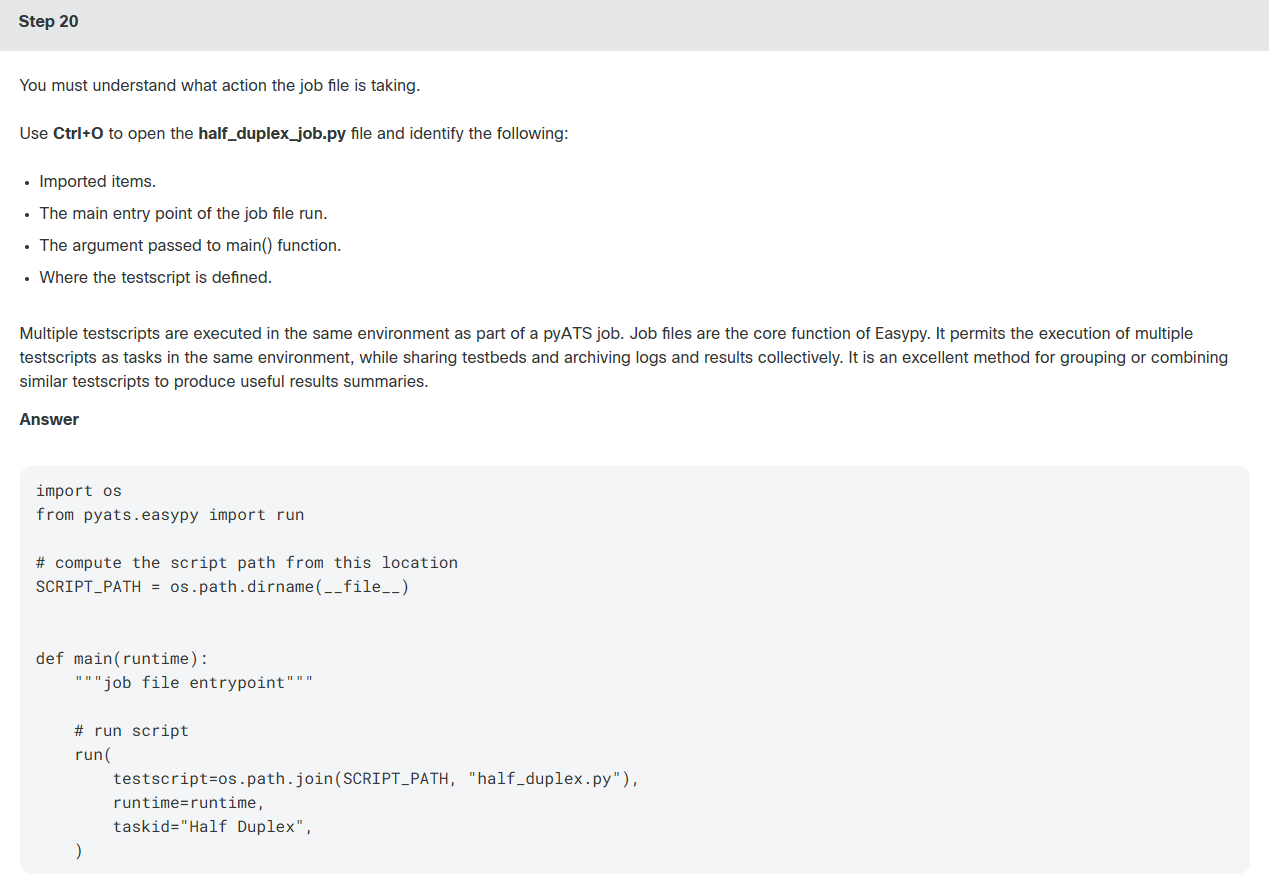

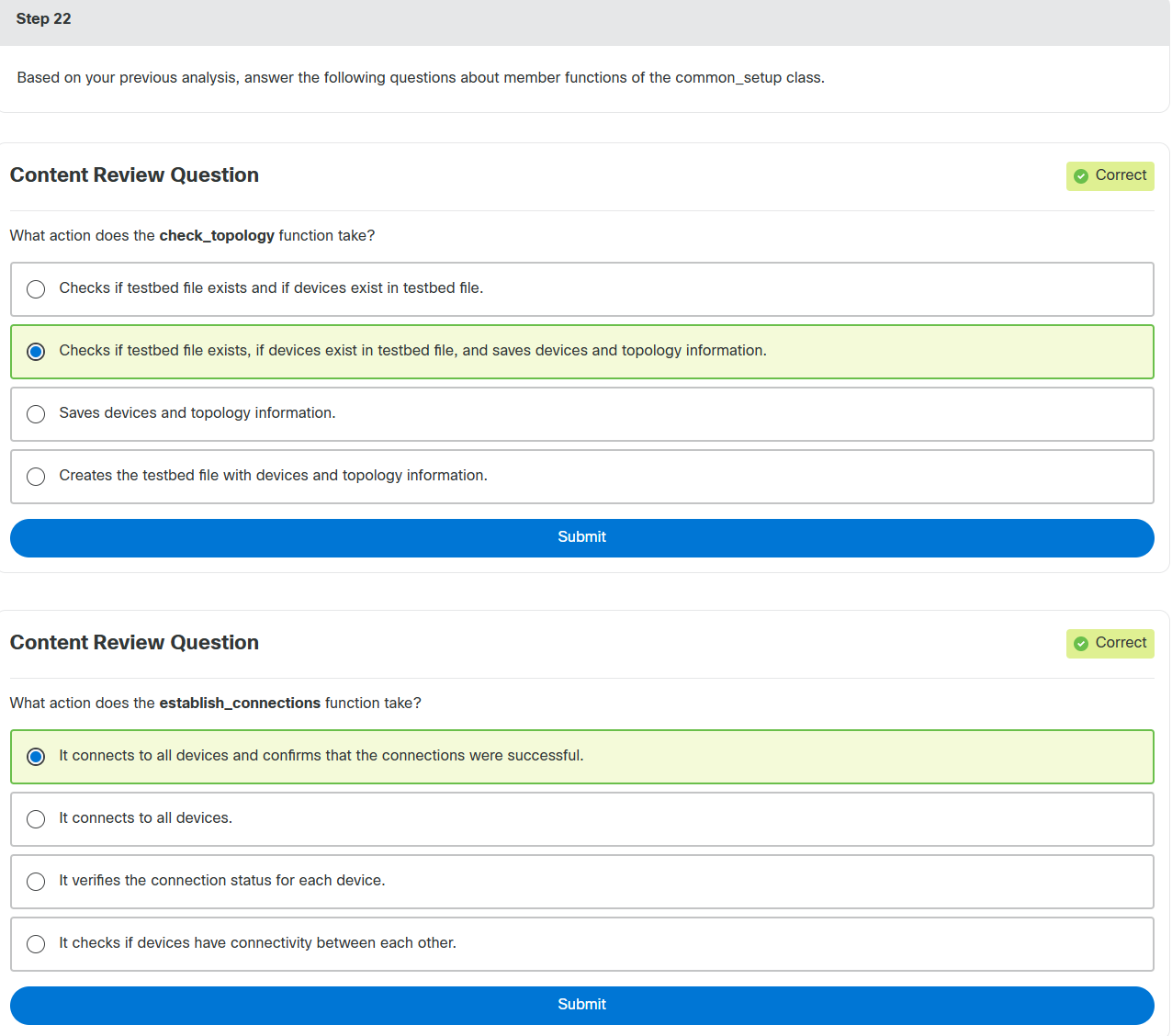

课堂相关实验------Lab-1：

bash 复制代码

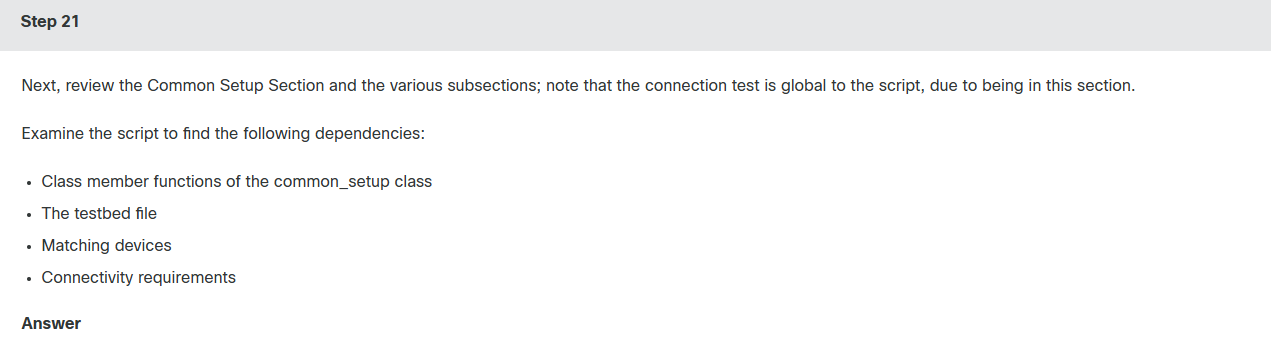

# Common Setup Section
#
class common_setup(aetest.CommonSetup):

'''Common Setup Section

  Defines subsections that performs configuration common to the entire script.

  '''
 @aetest.subsection
  def check_topology(self, testbed, ios_names):
    '''
    check that we have at least two devices and a link between the devices
    If so, mark the next subsection for looping.
    '''

    # abort/fail the testscript if no testbed was provided

    if not testbed or not testbed.devices:
      self.failed('No testbed was provided to script launch',
            goto = ['exit'])

    for ios_name in ios_names:
      if ios_name not in testbed:
        # abort/fail the testscript if no matching device was provided
        self.failed('testbed needs to contain device {ios_name}'.format(ios_name=ios_name,),goto = ['exit'])

      # add them to testscript parameters
      ios_device = testbed.devices[ios_name]
      # get corresponding links
      links = ios_device.links
      # save link and ios_device as parameter
      self.parent.parameters[ios_name] = {'ios': ios_device, 'links': links}
      assert len(links) >= 1, 'require one link or more between devices'

 . . .
@aetest.subsection
  def establish_connections(self, steps, ios_names):
    '''
    establish connection to both devices
    '''
    for ios_name in ios_names:
      with steps.start('Connecting to ios device: %s'%(ios_name)):
        self.parent.parameters[ios_name]['ios'].connect()
      # abort/fail the testscript if any device isn't connected
      if not self.parent.parameters[ios_name]['ios'].connected:
        self.failed('One of the devices could not be connected to',goto = ['exit'])

  @aetest.subsection
  def marking_interface_count_testcases(self, testbed):
    '''
    mark the VerifyInterfaceCountTestcase for looping.
    '''
    # ignore CML terminal_server
    devices = [d for d in testbed.devices.keys() if 'terminal_server' not in d]

    logger.info(banner('Looping VerifyInterfaceCountTestcase'
              ' for {}'.format(devices)))

    # dynamic loop marking on testcase
    aetest.loop.mark(VerifyInterfaceCountTestcase, device = devices)

Continued -

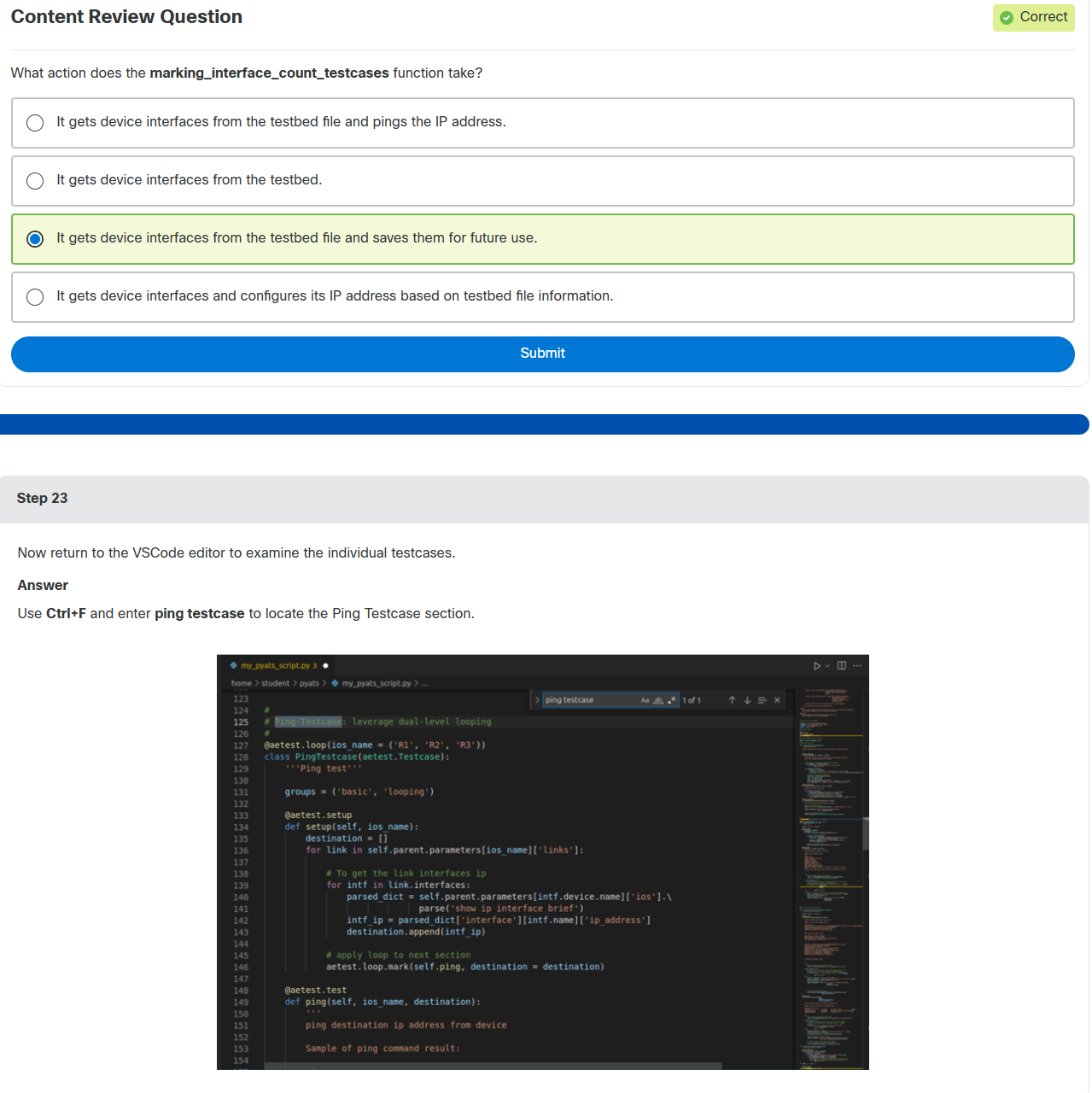

bash 复制代码

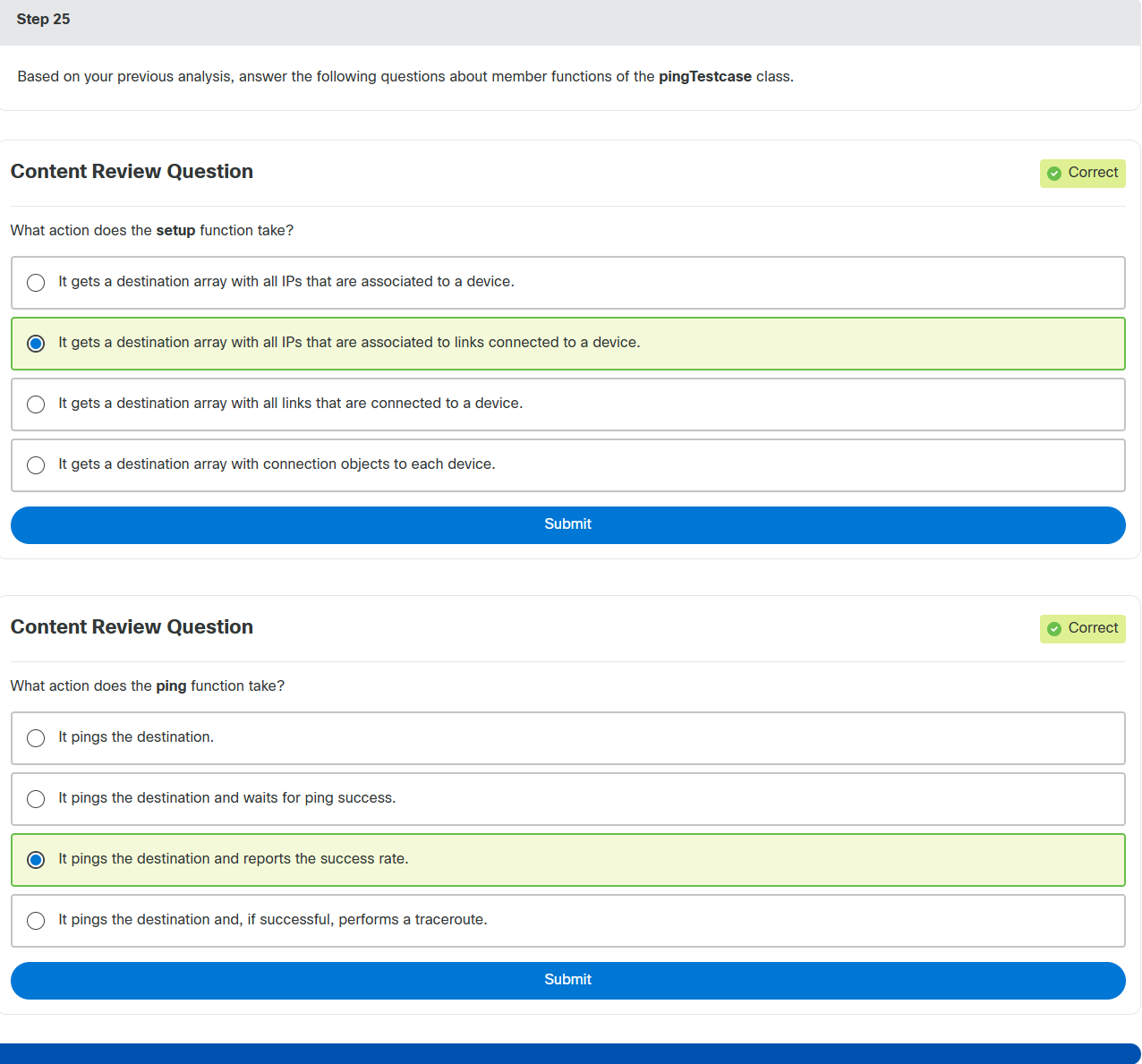

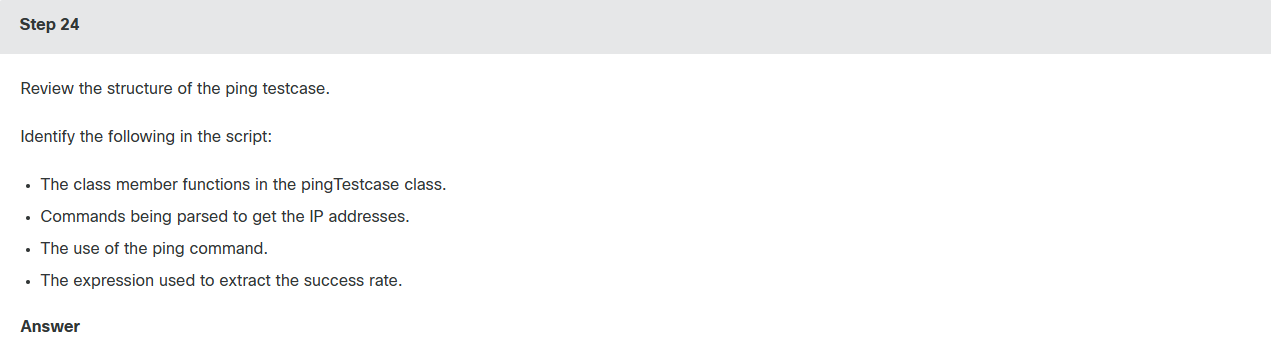

@aetest.loop(ios_name = ('R1', 'R2'))
class PingTestcase(aetest.Testcase):
  '''Ping test'''

  groups = ('basic', 'looping')

  @aetest.setup
  def setup(self, ios_name):
    destination = []
    for link in self.parent.parameters[ios_name]['links']:

      # To get the link interfaces ip
      for intf in link.interfaces:
        parsed_dict = self.parent.parameters[intf.device.name]['ios'].\
               parse('show ip interface brief')
        intf_ip = parsed_dict['interface'][intf.name]['ip_address']
        destination.append(intf_ip)

      # apply loop to next section
      aetest.loop.mark(self.ping, destination = destination)
. . .
@aetest.test
  def ping(self, ios_name, destination):
    '''
    ping destination ip address from device

    Sample of ping command result:

    ping
    Protocol [ip]:
    Target IP address: 10.10.10.2
    Repeat count [5]:
    Datagram size [100]:
    Timeout in seconds [2]:
    Extended commands [n]: n
    Sweep range of sizes [n]: n
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 10.10.10.2, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

    '''

    try:
      # store command result for later usage
      result = self.parameters[ios_name]['ios'].ping(destination)
#      result = self.parameters[device].ping(destination)
. . .
except Exception as e:
      # abort/fail the testscript if ping command returns any exception
      # such as connection timeout or command failure
      self.failed('Ping {} from device {} failed with error: {}'.format(
                destination,
                device,
                str(e),
              ),
            goto = ['exit'])
    else:
      # extract success rate from ping result with regular expression
      match = re.search(r'Success rate is (?P<rate>\d+) percent', result)
      success_rate = match.group('rate')
      # log the success rate
      logger.info(banner('Ping {} with success rate of {}%'.format(
                    destination,
                    success_rate,
                  )
                )
            )

Continued -

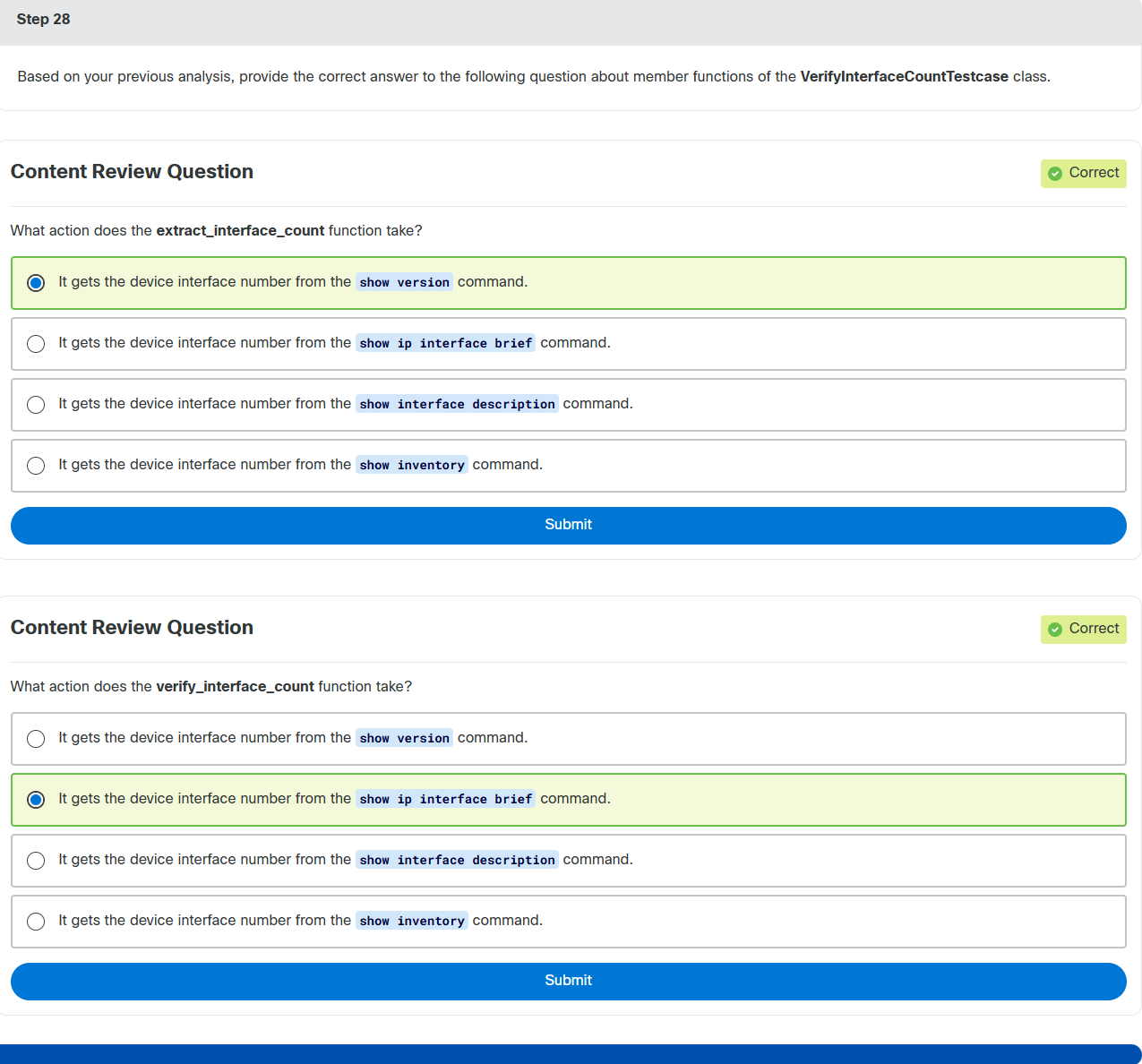

bash 复制代码
#

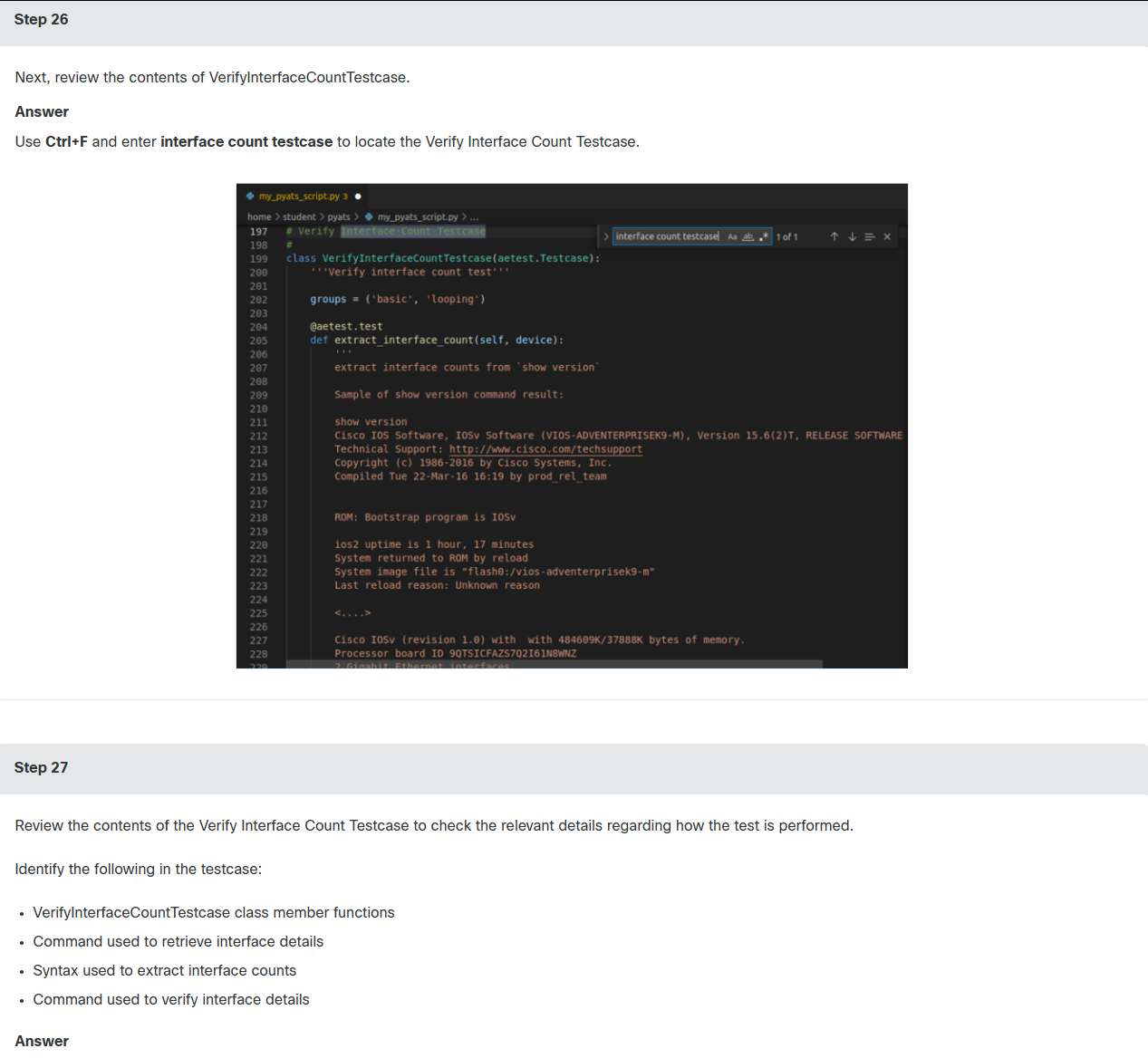

# Verify Interface Count Testcase
#
class VerifyInterfaceCountTestcase(aetest.Testcase):
  '''Verify interface count test'''
  groups = ('basic', 'looping')
  @aetest.test
  def extract_interface_count(self, device):
    '''
    extract interface counts from `show version`
    Sample of show version command result:
    show version
    Cisco IOS Software, IOSv Software (VIOS-ADVENTERPRISEK9-M), Version 15.6(2)T, RELEASE SOFTWARE (fc2)
    Technical Support: http://www.cisco.com/techsupport
    Copyright (c) 1986-2016 by Cisco Systems, Inc.
    Compiled Tue 22-Mar-16 16:19 by prod_rel_team


    ROM: Bootstrap program is IOSv

    ios2 uptime is 1 hour, 17 minutes
    System returned to ROM by reload
    System image file is "flash0:/vios-adventerprisek9-m"
    Last reload reason: Unknown reason

    <....>
. . .
Cisco IOSv (revision 1.0) with with 484609K/37888K bytes of memory.
    Processor board ID 9QTSICFAZS7Q2I61N8WNZ
    2 Gigabit Ethernet interfaces
    DRAM configuration is 72 bits wide with parity disabled.
    256K bytes of non-volatile configuration memory.
    2097152K bytes of ATA System CompactFlash 0 (Read/Write)
    0K bytes of ATA CompactFlash 1 (Read/Write)
    0K bytes of ATA CompactFlash 2 (Read/Write)
    10080K bytes of ATA CompactFlash 3 (Read/Write)



    Configuration register is 0x0

    '''

    try:
      # store execution result for later usage
      result = self.parameters[device]['ios'].execute('show version')

    except Exception as e:
      # abort/fail the testscript if show version command returns any
      # exception such as connection timeout or command failure
      self.failed('Device {} \'show version\' failed: {}'.format(device,
                                    str(e)),
            goto = ['exit'])

else:
      # extract interfaces counts from `show version`
      match = re.search(r'(?P<ethernet>\d+) Gigabit Ethernet interfaces\r\n', result)
      ethernet_intf_count = int(match.group('ethernet'))
      # log the interface counts
      logger.info(banner('\'show version\' returns {} ethernet interfaces'
                      .format(
                      ethernet_intf_count

                    )
                )
            )
      # add them to testcase parameters
      self.parameters.update(ethernet_intf_count = ethernet_intf_count,
                  serial_intf_count = 0)

  @aetest.test
  def verify_interface_count(self,
                device,
                ethernet_intf_count = 0,
                serial_intf_count = 0):
    '''
    verify interface counts with `show ip interface brief`

    Sample of show ip interface brief command result:

    show ip interface brief
    Interface         IP-Address   OK? Method Status        Protocol
    GigabitEthernet0/0     unassigned   YES unset administratively down down
    GigabitEthernet0/1     10.10.10.2   YES manual up          up
    '''

try:
      # store execution result for later usage
      result = self.parameters[device]['ios'].execute('show ip interface brief')

    except Exception as e:
      # abort/fail the testscript if show ip interface brief command
      # returns any exception such as connection timeout or command
      # failure
      self.failed('Device {} \'show ip interface brief\' failed: '
              '{}'.format(device, str(e)),
            goto = ['exit'])
    else:
      # extract ethernet interfaces
      ethernet_interfaces = re.finditer(r'\r\nGigabitEthernet\d+\s+', result)
      # total number of ethernet interface
      len_ethernet_interfaces = len(tuple(ethernet_interfaces))

      # log the ethernet interface counts
      logger.info(banner('\'show ip interface brief\' returns {} ethernet'
                ' interfaces'.format(len_ethernet_interfaces)))

      # compare the ethernet interface count between
      # `show ip interface brief` and `show version`
      assert len_ethernet_interfaces == et

Continued -

课堂相关实验------Lab-2：

相关推荐
小袁拒绝摆烂2 小时前
Jenkins部署经验
运维·jenkins
刚入门的大一新生2 小时前
Linux-进程控制
linux·运维·服务器·c++
上火的金鱼妹3 小时前
K8S基础组件作用和关系整理
linux·运维·服务器·kubernetes
Vcaker3 小时前
Linux学习25-harbor私有仓库部署
linux·运维·学习
醉颜凉3 小时前
网络安全必学：粘性MAC地址（Sticky MAC）原理与应用全解析
运维·服务器·网络·安全·web安全
不懂的浪漫4 小时前
ToDesk 连接 Linux 后分辨率过低的解决方法
linux·运维·数据库
姚不倒4 小时前
etcd 学习系列（七）：排障指南 —— 常见问题与解决方案
运维·etcd
广州灵眸科技有限公司5 小时前
从手动三步到上电即连：4G模组systemd开机自连方案
linux·运维·服务器·开发语言·网络·人工智能·php
Lear5 小时前
Docker 私有仓库搭建与使用
运维·自动化运维
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03历年考研数学一、数学二、数学三真题试卷及答案PDF04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07ZCode 周末送额度活动开启：3 亿 Token 免费领取08Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
